CITROEN JUMPER 2020 InstruktionsbØger (in Danish)

139
Særlige forhold
10Kabinestørrelse



Størrelsesværdier er oplyst i millimeter.
L1 L2L2S L3L4
L Totallængde 4.9085.3585.7085.9436.308

140
Særlige forhold
Platformskabinestørrelse



Størrelsesværdier er oplyst i millimeter. L1L2L2SL3L4
L Totallængde 5.2935.7436.0936.3286.693

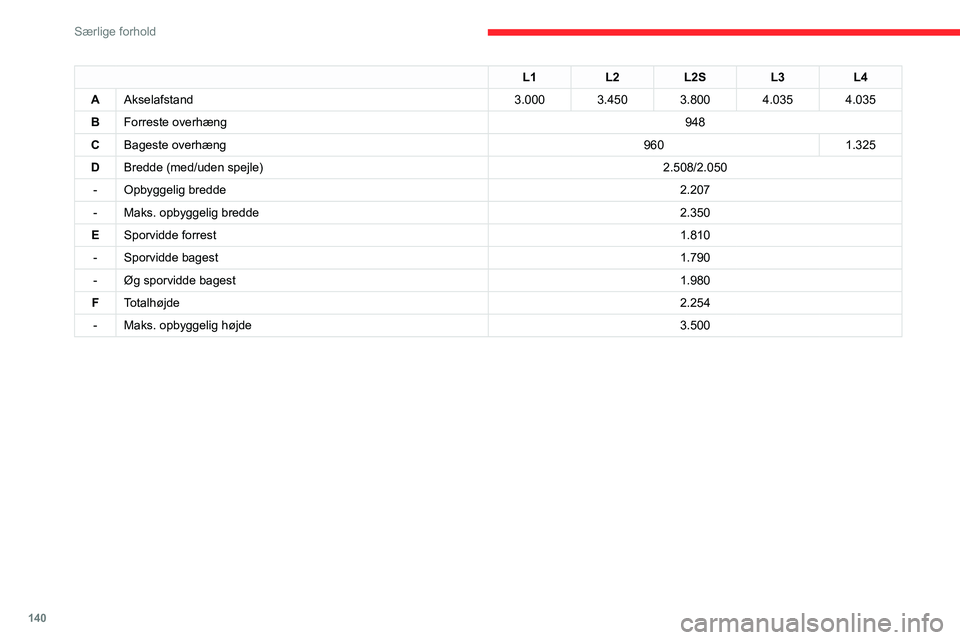

L1L2L2S L3L4
A Akselafstand 3.0003.4503.8004.0354.035
B Forreste overhæng 948
C Bageste overhæng 9601.325
D Bredde (med/uden spejle) 2.508/2.050
- Opbyggelig bredde 2.207
- Maks. opbyggelig bredde 2.350
E Sporvidde forrest 1.810
- Sporvidde bagest 1.790
- Øg sporvidde bagest 1.980
F Totalhøjde 2.254
- Maks. opbyggelig højde 3.500

141
Særlige forhold

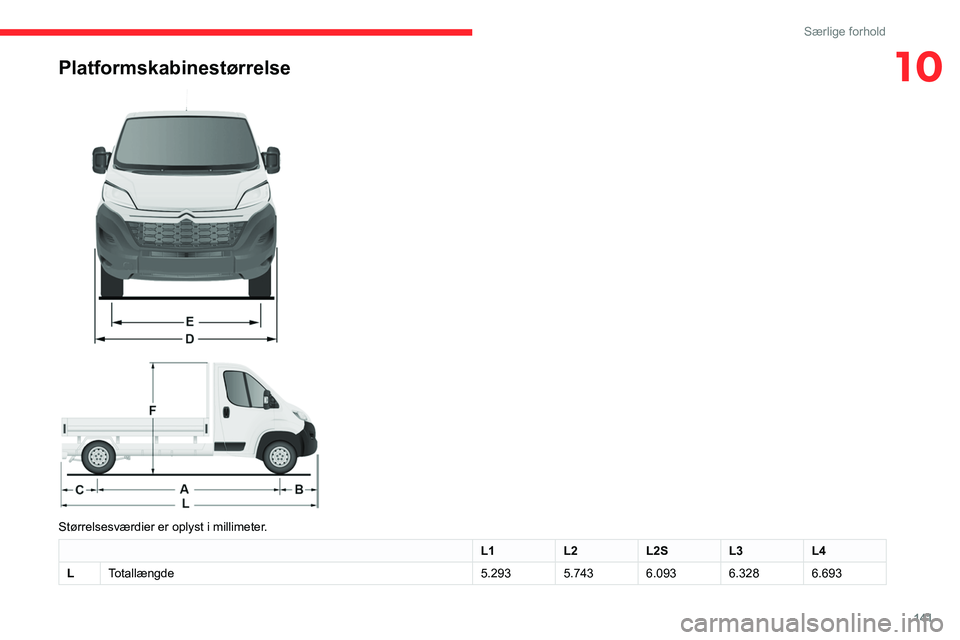

10Platformskabinestørrelse



Størrelsesværdier er oplyst i millimeter.
L1 L2L2SL3L4
L Totallængde 5.2935.7436.0936.3286.693

142
Særlige forhold
Bagsæde

Dette ergonomiske bagsæde består af fire
siddepladser.

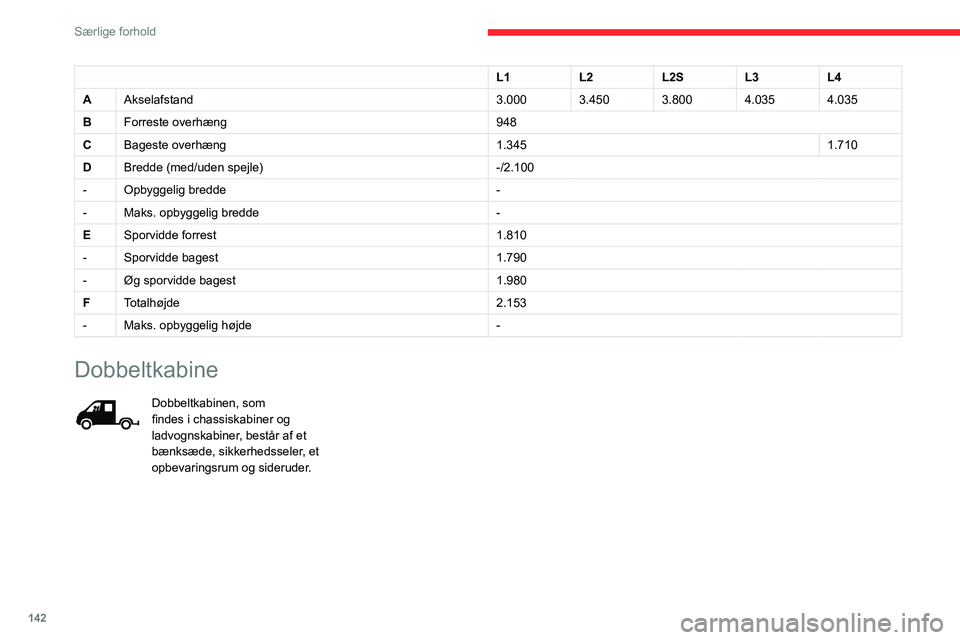

L1 L2L2SL3L4
A Akselafstand 3.0003.4503.8004.0354.035
B Forreste overhæng 948
C Bageste overhæng 1.3451.710
D Bredde (med/uden spejle) -/2.100
- Opbyggelig bredde -
- Maks. opbyggelig bredde -
E Sporvidde forrest 1.810
- Sporvidde bagest 1.790
- Øg sporvidde bagest 1.980
F Totalhøjde 2.153
- Maks. opbyggelig højde -
Dobbeltkabine
Dobbeltkabinen, som
findes i chassiskabiner og
ladvognskabiner, består af et
bænksæde, sikkerhedsseler, et
opbevaringsrum og sideruder.

143
Særlige forhold

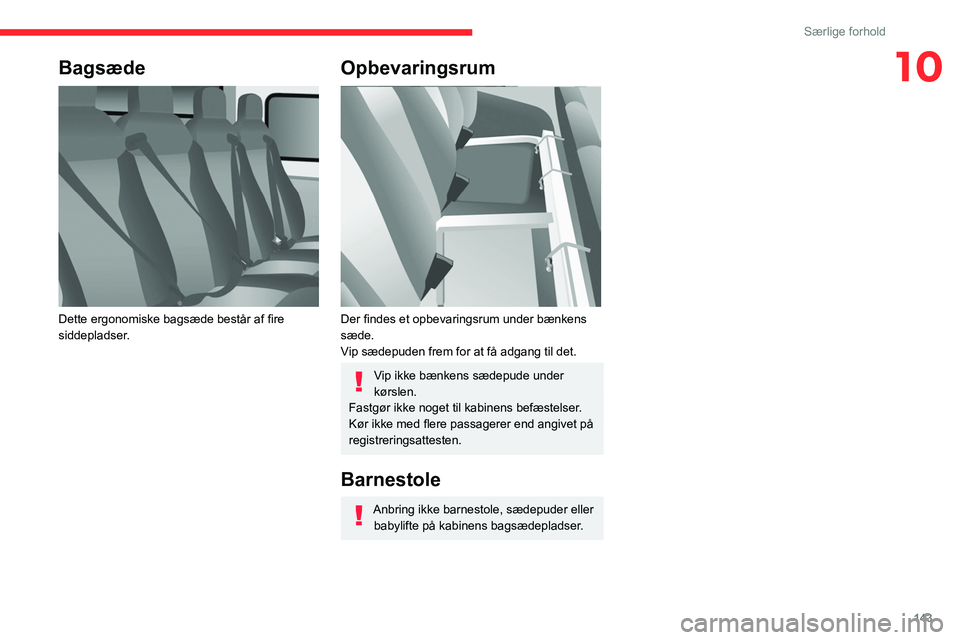

10Bagsæde

Dette ergonomiske bagsæde består af fire
siddepladser.
Opbevaringsrum

Der findes et opbevaringsrum under bænkens
sæde.
Vip sædepuden frem for at få adgang til det.
Vip ikke bænkens sædepude under
kørslen.
Fastgør ikke noget til kabinens befæstelser.
Kør ikke med flere passagerer end angivet på
registreringsattesten.
Barnestole
Anbring ikke barnestole, sædepuder eller babylifte på kabinens bagsædepladser.

144
Særlige forhold

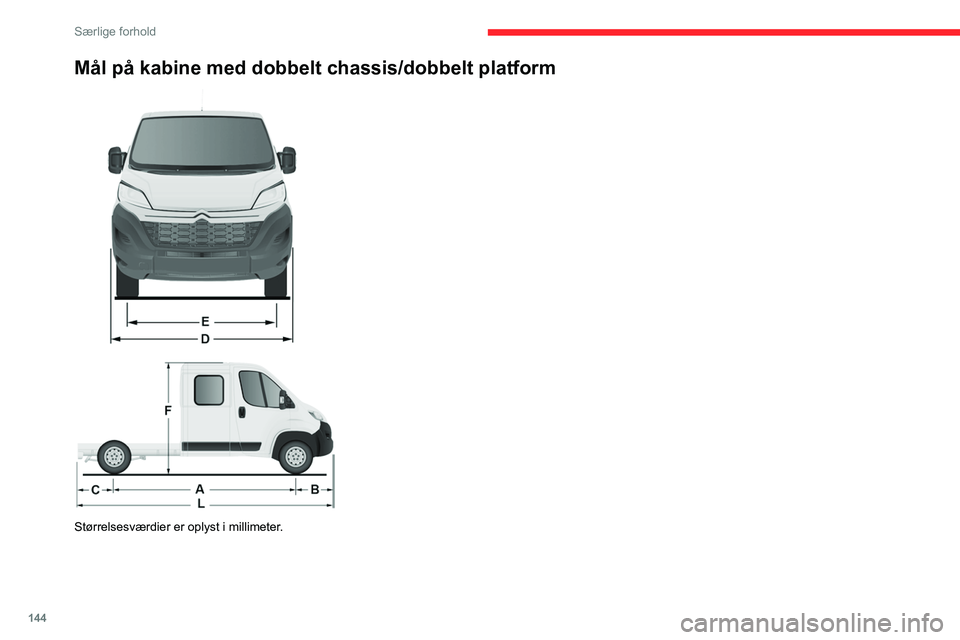

Mål på kabine med dobbelt chassis/dobbelt platform



Størrelsesværdier er oplyst i millimeter.

145
Særlige forhold

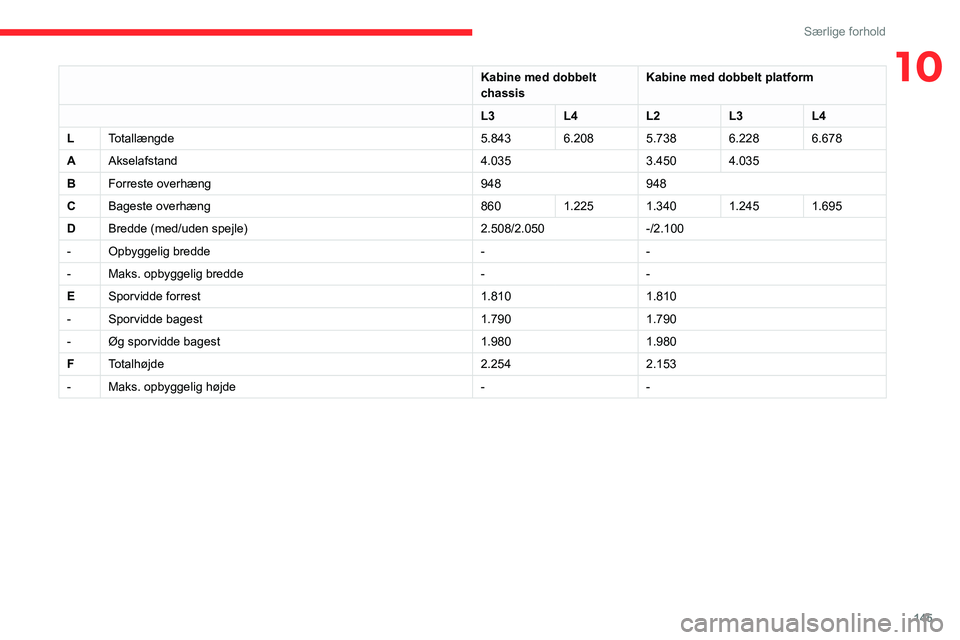

10Kabine med dobbelt
chassis Kabine med dobbelt platform
L3 L4L2L3L4
L Totallængde 5.8436.2085.7386.2286.678
A Akselafstand 4.0353.4504.035
B Forreste overhæng 948948
C Bageste overhæng 8601.2251.3401.2451.695
D Bredde (med/uden spejle) 2.508/2.050-/2.100
- Opbyggelig bredde --
- Maks. opbyggelig bredde --
E Sporvidde forrest 1.8101.810
- Sporvidde bagest 1.7901.790
- Øg sporvidde bagest 1.9801.980
F Totalhøjde 2.2542.153
- Maks. opbyggelig højde --

146
Særlige forhold
Specifikationer
UdstyrDetaljer
Tipvogn Tippvognsladet består af 2 stålemner i højstyrkestål på 2,\
5 mm tykkelse, zinkbelagt og forbundet med
central og langsgående lasersvejsning.
Farvet tipvogn.
Tipvognens struktur 2 primære sidestykker i galvaniseret højstyrkestål.
1 krydsafstivning med beslag i stålrør.
Galvaniserede krydsafstivninger i højstyrkestål. Samling beskyttet\
mod korrosion ved anvendelse af en
pulverlakbelægning.
Underramme 2 “C”-formede sidestykker i højstyrkestål, 2,5 mm tykkelse, fastgjort internt med udvidet nedre vinge.
Monteret på basiskøretøj med stålstemplede beslag med høj styrke.
1 krydsafstivningsbeslag fremstillet i stål og mekanisk svejsede rø\
r, der er varmeforzinket.
1 hængslet krydsafstivning bagved i galvaniseret stål.
Støttestoppere på sidestykkernes ender.
Gitter til beskyttelse af baglygte.
Lastbilssideskærme og vingestøtter i galvaniseret stål.
Plader Stålplader med høj styrke, 15/10 tykkelse, koldformet og samlet ved kontinuerlig lasersvejsning.
Anti-korrosionsbeskyttelse garanteret ved en pulverlakeringsbehandling.
Låsegreb med forstærket zinkbelægning, integreret i pladens uds\
paring.
Stigeholder Galvaniserede stålskinner Paneler og tværstykker i lakeret stål\
med krympede bolte.
Elektropumpeenhed 12 volt/2 kW
Driftstemperatur: -20 til + 70 ° C.
Hydraulikstempel Ekspansions-, nitridstang, 3 karosserier, Diam: 107 mm.
Maksimalt tryk 20 bar.
Hydraulikolie ISO HV 46-mineral eller lignende.
Tipvogå=
=
Tipladet l

147
Særlige forhold

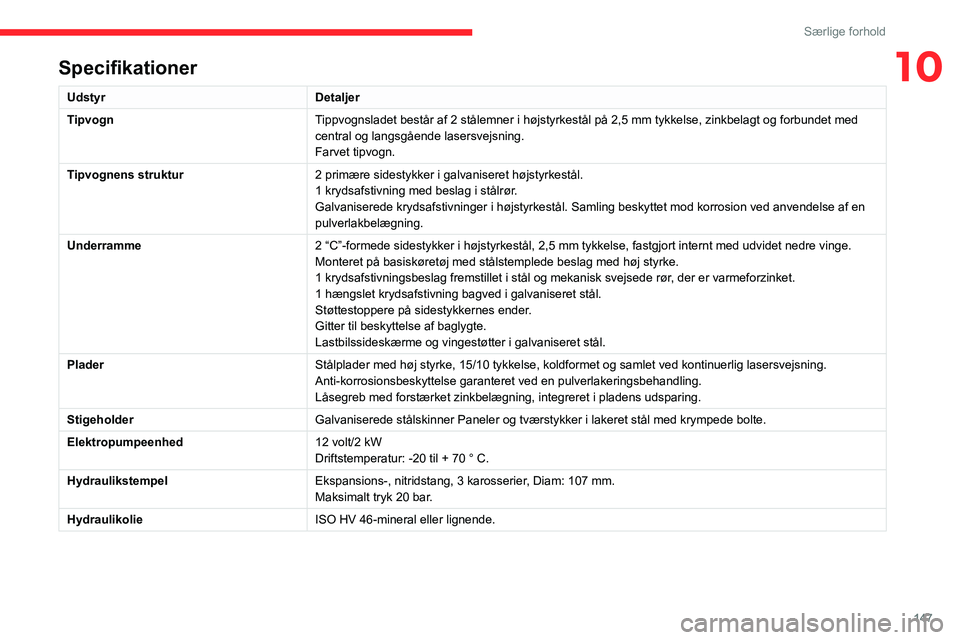

10Specifikationer
UdstyrDetaljer
Tipvogn Tippvognsladet består af 2 stålemner i højstyrkestål på 2,\
5 mm tykkelse, zinkbelagt og forbundet med
central og langsgående lasersvejsning.
Farvet tipvogn.
Tipvognens struktur 2 primære sidestykker i galvaniseret højstyrkestål.
1 krydsafstivning med beslag i stålrør.
Galvaniserede krydsafstivninger i højstyrkestål. Samling beskyttet\
mod korrosion ved anvendelse af en
pulverlakbelægning.
Underramme 2 “C”-formede sidestykker i højstyrkestål, 2,5 mm tykkelse, fastgjort internt med udvidet nedre vinge.
Monteret på basiskøretøj med stålstemplede beslag med høj styrke.
1 krydsafstivningsbeslag fremstillet i stål og mekanisk svejsede rø\
r, der er varmeforzinket.
1 hængslet krydsafstivning bagved i galvaniseret stål.
Støttestoppere på sidestykkernes ender.
Gitter til beskyttelse af baglygte.
Lastbilssideskærme og vingestøtter i galvaniseret stål.
Plader Stålplader med høj styrke, 15/10 tykkelse, koldformet og samlet ved kontinuerlig lasersvejsning.
Anti-korrosionsbeskyttelse garanteret ved en pulverlakeringsbehandling.
Låsegreb med forstærket zinkbelægning, integreret i pladens uds\
paring.
Stigeholder Galvaniserede stålskinner Paneler og tværstykker i lakeret stål\
med krympede bolte.
Elektropumpeenhed 12 volt/2 kW
Driftstemperatur: -20 til + 70 ° C.
Hydraulikstempel Ekspansions-, nitridstang, 3 karosserier, Diam: 107 mm.
Maksimalt tryk 20 bar.
Hydraulikolie ISO HV 46-mineral eller lignende.

148
Særlige forhold

– Arbejd aldrig under et tippelad, der ikke er
understøttet.
– Sluk for strømmen i aggregatet ved hjælp af
kontakten
– Bilen skal holde stille, og motoren skal være
slukket.
Af sikkerhedsmæssige årsager frarådes det på det kraftigste at arbejde under
tippeladet, når dette betjenes, eller der
udføres vedligeholdelsesarbejder på det.
Vedligeholdelse
Tank
Kontrollér oliestanden, og efterfyld regelmæssigt.
Skift olien ud en gang om året. Hvis der er vand i
olien, skal den udskiftes.
Kontrollér jævnligt, at hydraulikslangen er i god
stand, og at det hydrauliske system er tæt.
Pumpe og motor
Kræver ingen vedligeholdelse. Rullelejerne er
smurt en gang for alle, og pumpens lejer smøres
af den oppumpede væske.

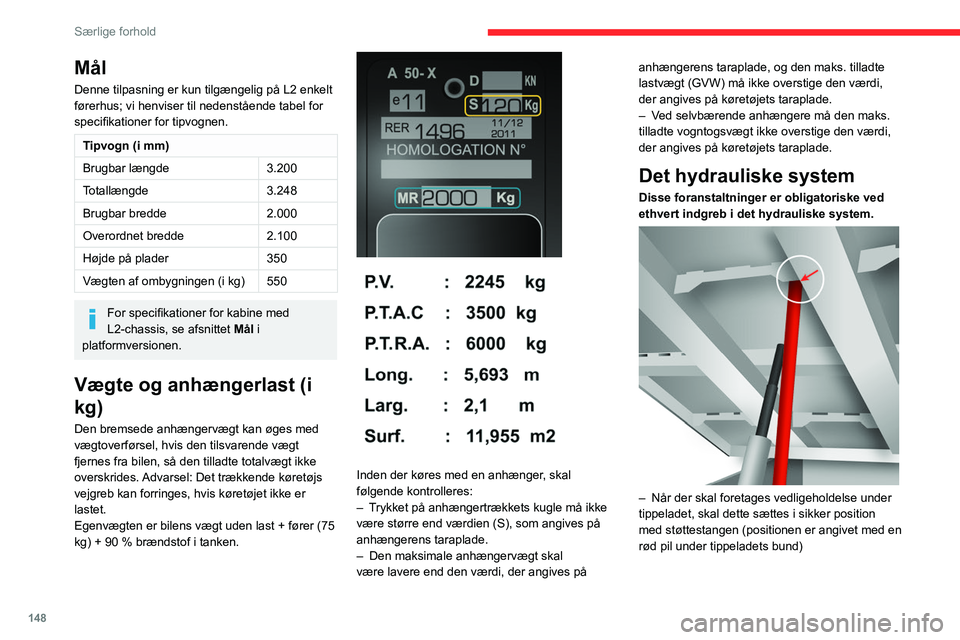

Mål
Denne tilpasning er kun tilgængelig på L2 enkelt
førerhus; vi henviser til nedenstående tabel for
specifikationer for tipvognen.
Tipvogn (i mm)
Brugbar længde 3.200
Totallængde 3.248
Brugbar bredde 2.000
Overordnet bredde 2.100
Højde på plader 350
Vægten af ombygningen (i kg) 550
For specifikationer for kabine med
L2-chassis, se afsnittet Mål i
platformversionen.
Vægte og anhængerlast (i
kg)
Den bremsede anhængervægt kan øges med
vægtoverførsel, hvis den tilsvarende vægt
fjernes fra bilen, så den tilladte totalvægt ikke
overskrides. Advarsel: Det trækkende køretøjs
vejgreb kan forringes, hvis køretøjet ikke er
lastet.
Egenvægten er bilens vægt uden last + fører (75
kg) + 90 % brændstof i tanken.


Inden der køres med en anhænger, skal
følgende kontrolleres:
– Trykket på anhængertrækkets kugle må ikke
være større end værdien (S), som angives på
anhængerens taraplade.
– Den maksimale anhængervægt skal
være lavere end den værdi, der angives på anhængerens taraplade, og den maks. tilladte
lastvægt (GVW) må ikke overstige den værdi,
der angives på køretøjets taraplade.
– Ved selvbærende anhængere må den maks.
tilladte vogntogsvægt ikke overstige den værdi,
der angives på køretøjets taraplade.
Det hydrauliske system
Disse foranstaltninger er obligatoriske ved
ethvert indgreb i det hydrauliske system.


– Når der skal foretages vedligeholdelse under
tippeladet, skal dette sættes i sikker position
med støttestangen (positionen er angivet med en
rød pil under tippeladets bund)
