Tehničke karakteristike
9

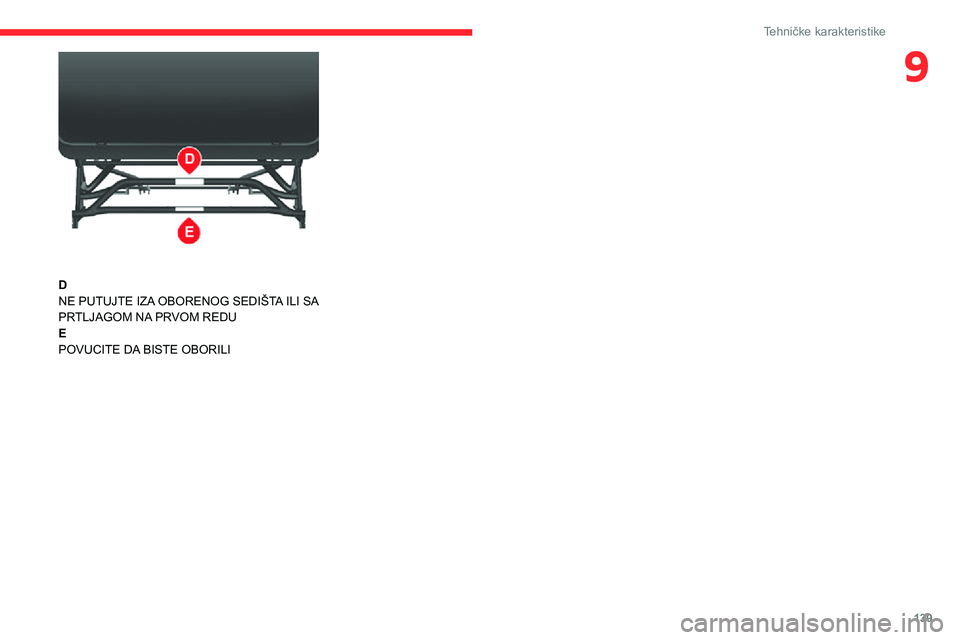

DNE PUTUJTE IZA OBORENOG SEDIŠTA ILI SA PRTLJAGOM NA PRVOM REDUEPOVUCITE DA BISTE OBORILI

140
Posebne karakteristike

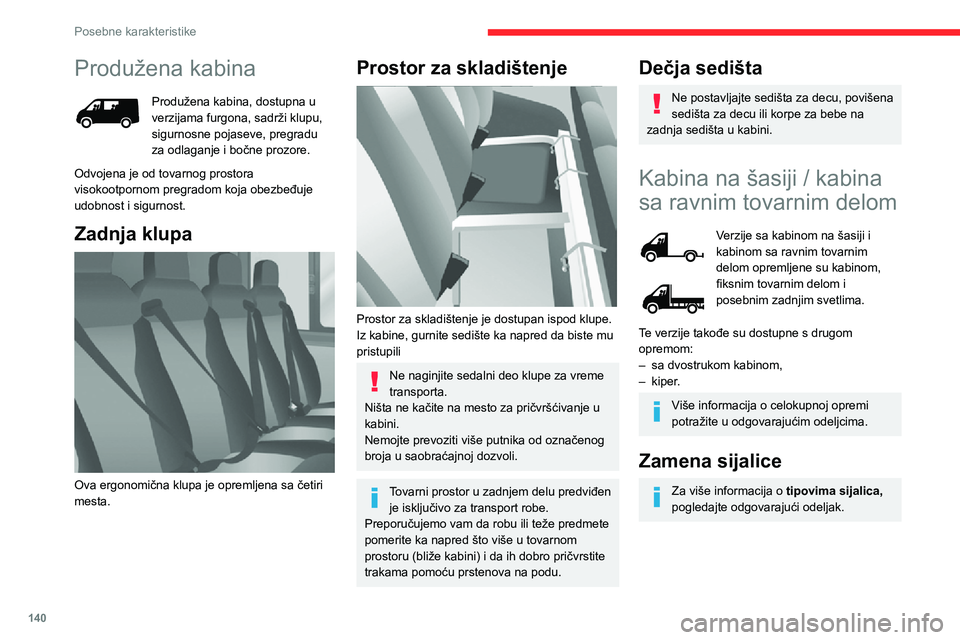

Produžena kabina
Produžena kabina, dostupna u verzijama furgona, sadrži klupu, sigurnosne pojaseve, pregradu za odlaganje i bočne prozore.
Odvojena je od tovarnog prostora visokootpornom pregradom koja obezbeđuje udobnost i sigurnost.
Zadnja klupa

Ova ergonomična klupa je opremljena sa četiri mesta.
Prostor za skladištenje

Prostor za skladištenje je dostupan ispod klupe.Iz kabine, gurnite sedište ka napred da biste mu pristupili
Ne naginjite sedalni deo klupe za vreme transporta.Ništa ne kačite na mesto za pričvršćivanje u kabini.Nemojte prevoziti više putnika od označenog broja u saobraćajnoj dozvoli.
Tovarni prostor u zadnjem delu predviđen je isključivo za transport robe.Preporučujemo vam da robu ili teže predmete
pomerite ka napred što više u tovarnom prostoru (bliže kabini) i da ih dobro pričvrstite trakama pomoću prstenova na podu.
Dečja sedišta
Ne postavljajte sedišta za decu, povišena sedišta za decu ili korpe za bebe na zadnja sedišta u kabini.
Kabina na šasiji / kabina
sa ravnim tovarnim delom
Verzije sa kabinom na šasiji i kabinom sa ravnim tovarnim delom opremljene su kabinom, fiksnim tovarnim delom i posebnim zadnjim svetlima.
Te verzije takođe su dostupne s drugom opremom:– sa dvostrukom kabinom,– kiper.
Više informacija o celokupnoj opremi potražite u odgovarajućim odeljcima.
Zamena sijalice
Za više informacija o tipovima sijalica, pogledajte odgovarajući odeljak.
Zadnja svetla

1.Pokazivači pravca
Tip B, PY21W – 21 W
2.Stop svetlaTip B, P21W – 21 W
3.Poziciona svetlaTip A, W5W – 5W
4.Svetla za kretanje unazadTip A, W16W – 16W
5.Svetla za magluTip A, W16W – 16W
► Pronađite neispravnu sijalicu.

141
Posebne karakteristike

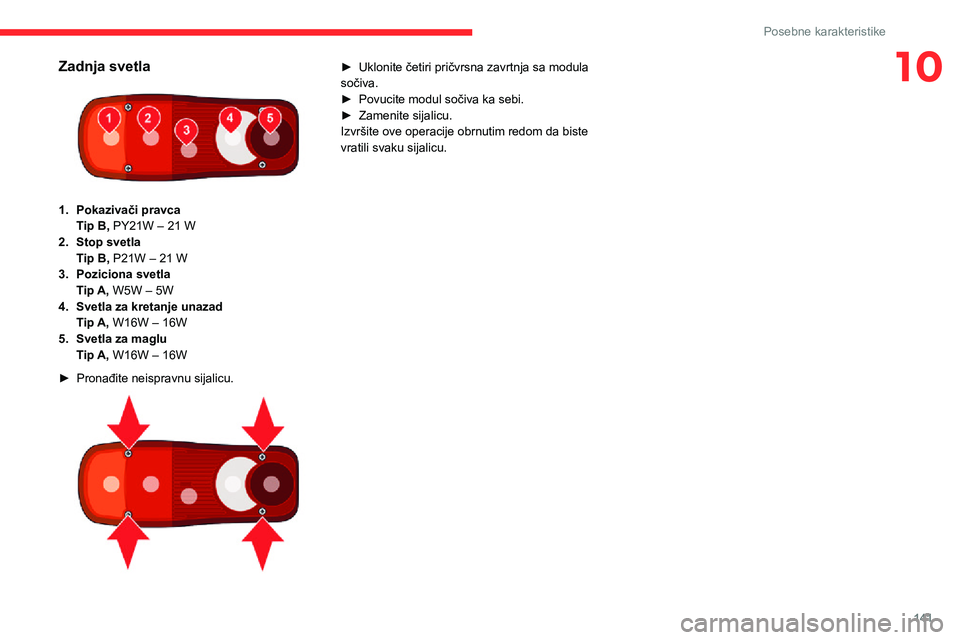

10Zadnja svetla

1.Pokazivači pravca
Tip B, PY21W – 21 W
2.Stop svetlaTip B, P21W – 21 W
3.Poziciona svetlaTip A, W5W – 5W
4.Svetla za kretanje unazadTip A, W16W – 16W
5.Svetla za magluTip A, W16W – 16W
► Pronađite neispravnu sijalicu.

► Uklonite četiri pričvrsna zavrtnja sa modula sočiva.► Povucite modul sočiva ka sebi.► Zamenite sijalicu.Izvršite ove operacije obrnutim redom da biste vratili svaku sijalicu.

142
Posebne karakteristike
Dimenzije šasije kabine


Dimenzije su date u milimetrima.
L1L2L2SL3L4
LUkupna dužina4.9085.3585.7085.9436.308

143
Posebne karakteristike

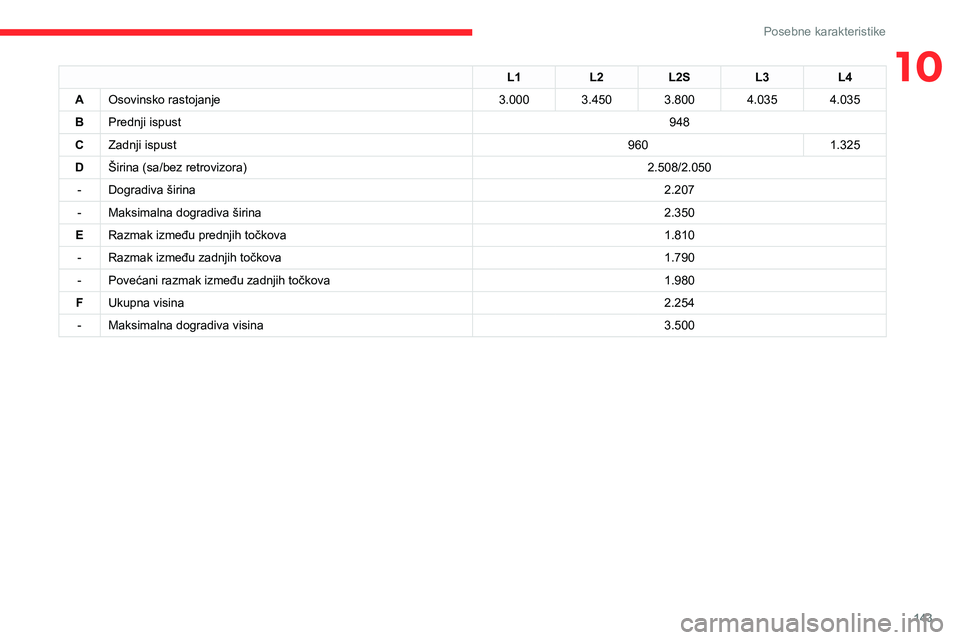

10L1L2L2SL3L4
AOsovinsko rastojanje3.0003.4503.8004.0354.035
BPrednji ispust948
CZadnji ispust9601.325
DŠirina (sa/bez retrovizora)2.508/2.050
-Dogradiva širina2.207
-Maksimalna dogradiva širina2.350
ERazmak između prednjih točkova1.810
-Razmak između zadnjih točkova1.790
-Povećani razmak između zadnjih točkova1.980
FUkupna visina2.254
-Maksimalna dogradiva visina3.500

144
Posebne karakteristike

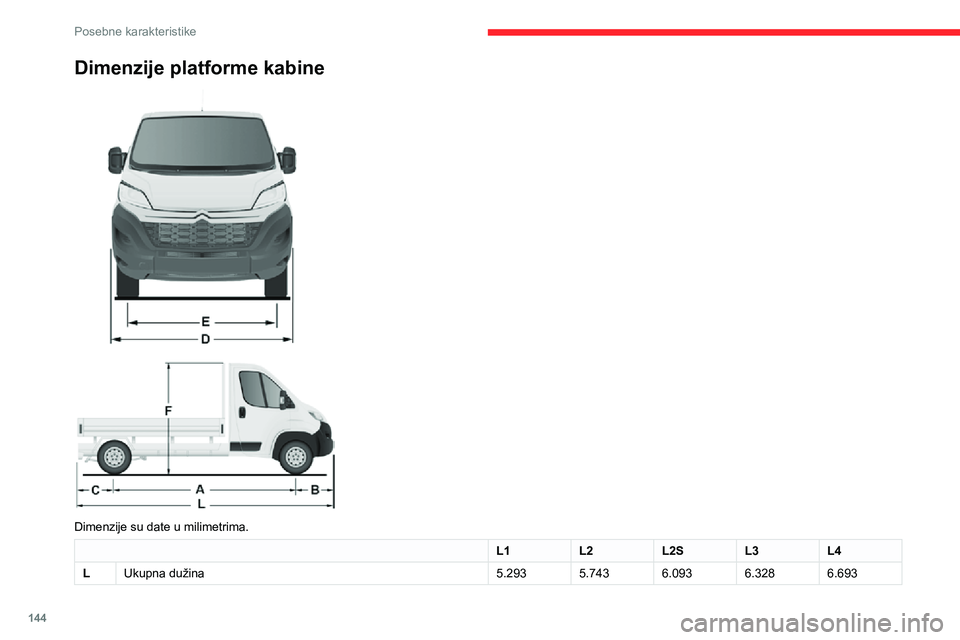

Dimenzije platforme kabine


Dimenzije su date u milimetrima.
L1L2L2SL3L4
LUkupna dužina5.2935.7436.0936.3286.693
Dvostruka kabina
Dvostruka kabina, dostupna u verzijama sa kabinom na šasiji i kabinom sa ravnim tovarnim delom, sadrži klupu, sigurnosne pojaseve, pregradu za odlaganje i bočne prozore.

145
Posebne karakteristike

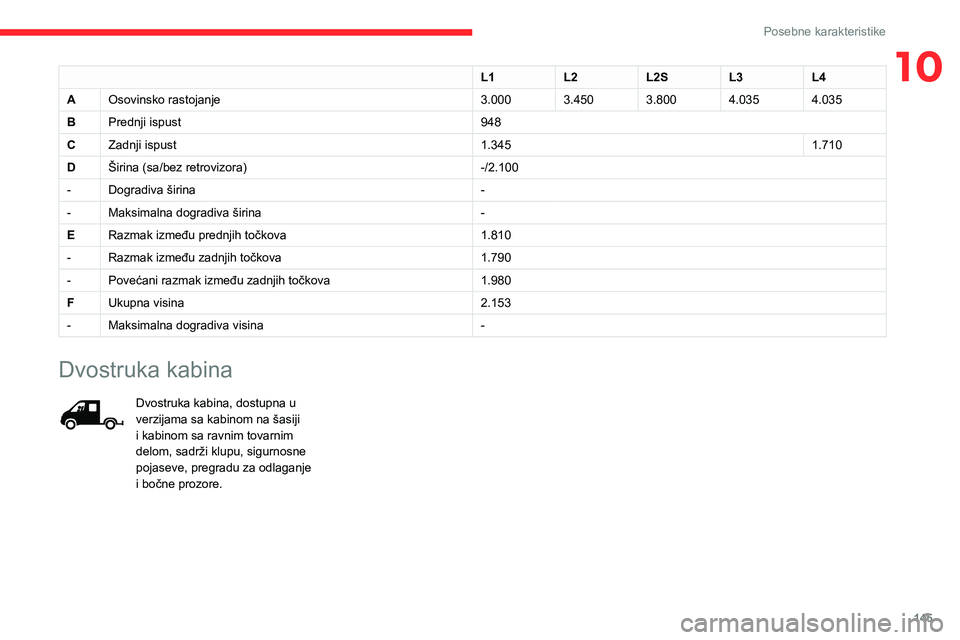

10L1L2L2SL3L4
AOsovinsko rastojanje3.0003.4503.8004.0354.035
BPrednji ispust948
CZadnji ispust1.3451.710
DŠirina (sa/bez retrovizora)-/2.100
-Dogradiva širina-
-Maksimalna dogradiva širina-
ERazmak između prednjih točkova1.810
-Razmak između zadnjih točkova1.790
-Povećani razmak između zadnjih točkova1.980
FUkupna visina2.153
-Maksimalna dogradiva visina-
Dvostruka kabina
Dvostruka kabina, dostupna u verzijama sa kabinom na šasiji i kabinom sa ravnim tovarnim delom, sadrži klupu, sigurnosne pojaseve, pregradu za odlaganje i bočne prozore.

146
Posebne karakteristike

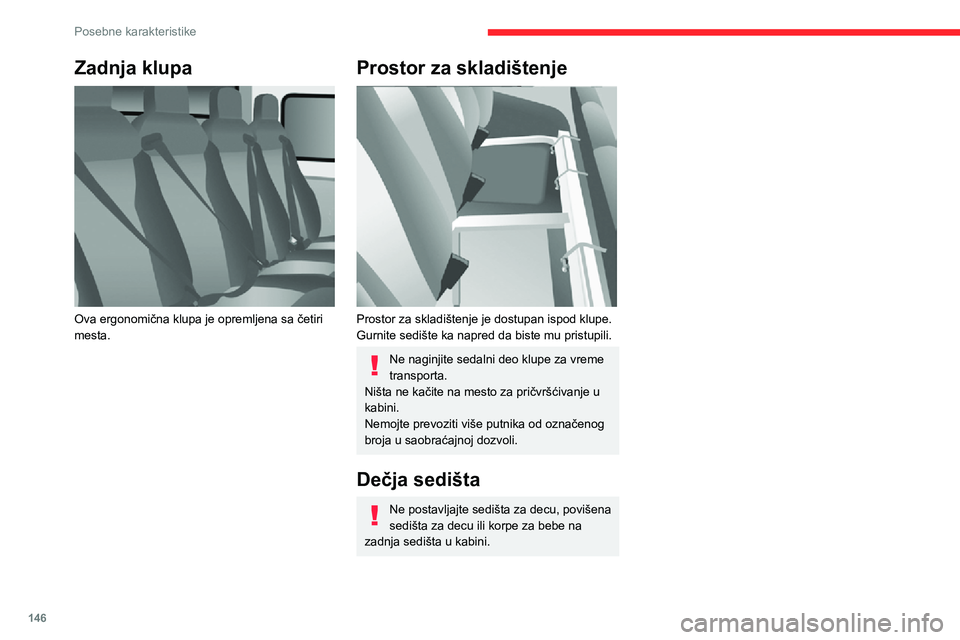

Zadnja klupa

Ova ergonomična klupa je opremljena sa četiri mesta.
Prostor za skladištenje

Prostor za skladištenje je dostupan ispod klupe.Gurnite sedište ka napred da biste mu pristupili.
Ne naginjite sedalni deo klupe za vreme transporta.Ništa ne kačite na mesto za pričvršćivanje u kabini.Nemojte prevoziti više putnika od označenog broja u saobraćajnoj dozvoli.
Dečja sedišta
Ne postavljajte sedišta za decu, povišena sedišta za decu ili korpe za bebe na
zadnja sedišta u kabini.
Dimenzije kabine sa dvostrukom šasijom/platformom


Dimenzije su date u milimetrima.

147
Posebne karakteristike

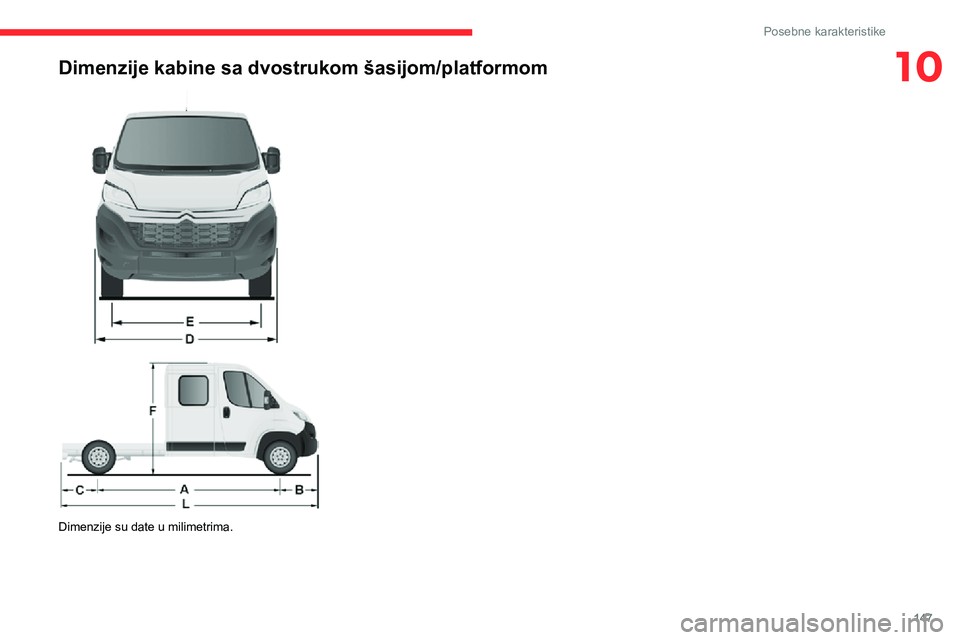

10Dimenzije kabine sa dvostrukom šasijom/platformom


Dimenzije su date u milimetrima.

148
Posebne karakteristike

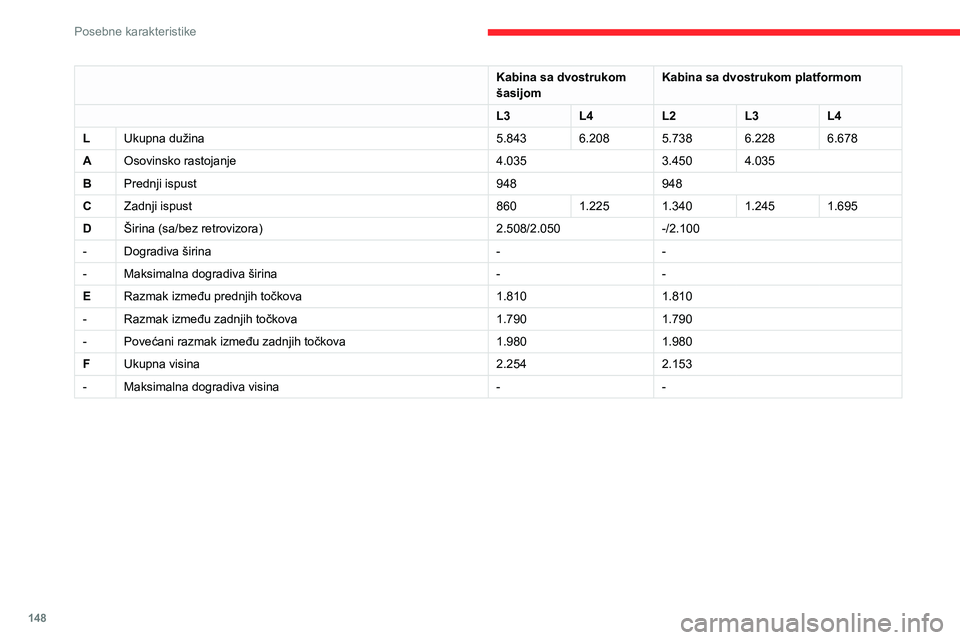

Kabina sa dvostrukom šasijomKabina sa dvostrukom platformom
L3L4L2L3L4
LUkupna dužina5.8436.2085.7386.2286.678
AOsovinsko rastojanje4.0353.4504.035
BPrednji ispust948948
CZadnji ispust8601.2251.3401.2451.695
DŠirina (sa/bez retrovizora)2.508/2.050-/2.100
-Dogradiva širina--
-Maksimalna dogradiva širina--
ERazmak između prednjih točkova1.8101.810
-Razmak između zadnjih točkova1.7901.790
-Povećani razmak između zadnjih točkova1.9801.980
FUkupna visina2.2542.153
-Maksimalna dogradiva visina--
Kiper

Podizanje nagibnog tovarnog dela obavlja hidroelektrični sklop koji se napaja iz akumulatora vozila.

Tovarni deo se podiže ili spušta pritiskom na odgovarajuće tastere na magnetnom i prenosnom daljinskom upravljaču koji se nalazi na nosaču u kabini.
