CITROEN JUMPER DISPATCH 2018 Instrukcja obsługi (in Polish)

279

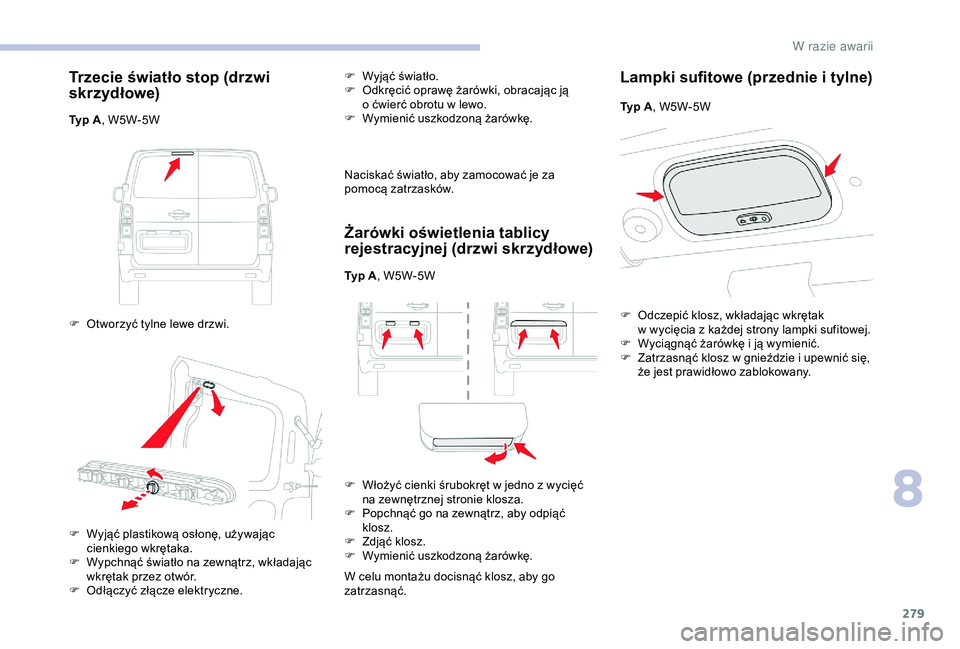

Trzecie światło stop (drzwi
skr zyd łowe)
Typ A, W5W-5W
F
O
tworzyć tylne lewe drzwi. F

Wy
jąć światło.
F
O
dkręcić oprawę żarówki, obracając ją
o ćwierć obrotu w lewo.
F W ymienić uszkodzoną żarówkę.
Naciskać światło, aby zamocować je za
pomocą zatrzasków.
Żarówki oświetlenia tablicy
rejestracyjnej (drzwi skrzydłowe)
Typ A , W5W-5W
F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie klosza.
F

P
opchnąć go na zewnątrz, aby odpiąć
klosz.
F

Z
djąć klosz.
F

W
ymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Lampki sufitowe (przednie i tylne)
F Wyjąć plastikową osłonę, używając cienkiego wkrętaka.
F

W
ypchnąć światło na zewnątrz, wkładając
wkrętak przez otwór.
F

O
dłączyć złącze elektryczne. Typ A
, W5W-5W
F
O
dczepić klosz, wkładając wkrętak
w wycięcia z każdej strony lampki sufitowej.
F
W
yciągnąć żarówkę i ją wymienić.
F
Z
atrzasnąć klosz w gnieździe i upewnić się,
że jest prawidłowo zablokowany.
8
W

280

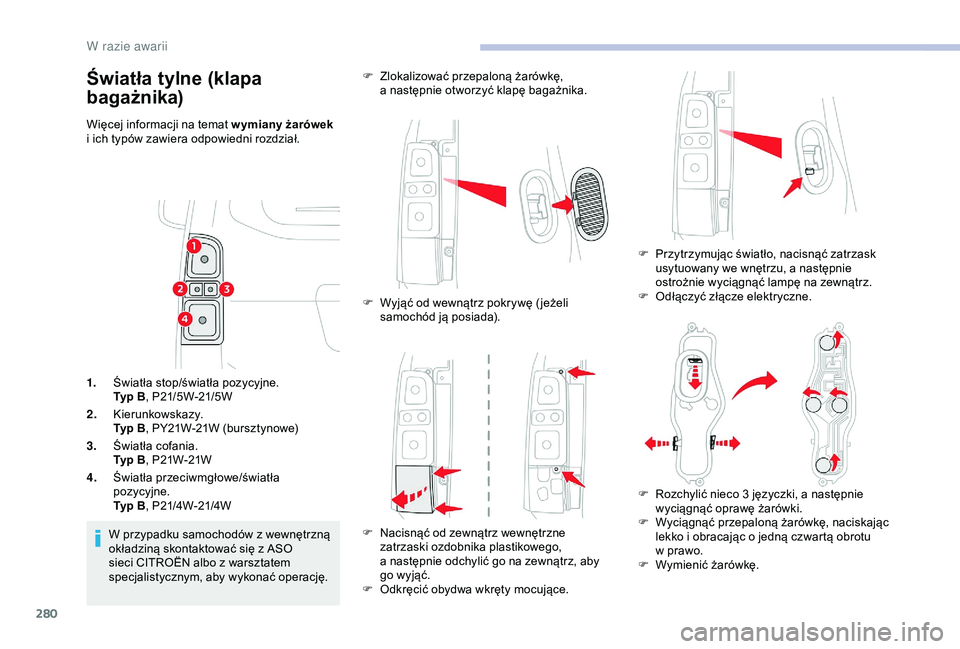

Światła tylne (klapa
bagażnika)
Więcej informacji na temat wymiany żarówek
i ich typów zawiera odpowiedni rozdział.
1. Światła stop/światła pozycyjne.
Typ B , P21/5W-21/5W
2. Kierunkowskazy.
Typ B , PY21W-21W (bursztynowe)
3. Światła cofania.
Typ B , P21W-21W
4. Światła przeciwmgłowe/światła
pozycyjne.
Typ B , P21/4W-21/4W
W przypadku samochodów z
wewnętrzną
okładziną skontaktować się z
ASO
sieci CITROËN albo z
warsztatem
specjalistycznym, aby wykonać operację. F

Z
lokalizować przepaloną żarówkę,
a następnie otworzyć klapę bagażnika.
F
W
yjąć od wewnątrz pokrywę ( jeżeli
samochód ją posiada).
F

N
acisnąć od zewnątrz wewnętrzne
zatrzaski ozdobnika plastikowego,
a
następnie odchylić go na zewnątrz, aby
go wyjąć.
F

O
dkręcić obydwa wkręty mocujące.F

P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a
następnie
ostrożnie wyciągnąć lampę na zewnątrz.
F

O
dłączyć złącze elektryczne.
F

R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F

W
yciągnąć przepaloną żarówkę, naciskając
lekko i
obracając o jedną czwartą obrotu
w
prawo.
F

W
ymienić żarówkę.
W razie awarii

281
W celu zmontowania wykonać te czynności
w odwrotnej kolejności.

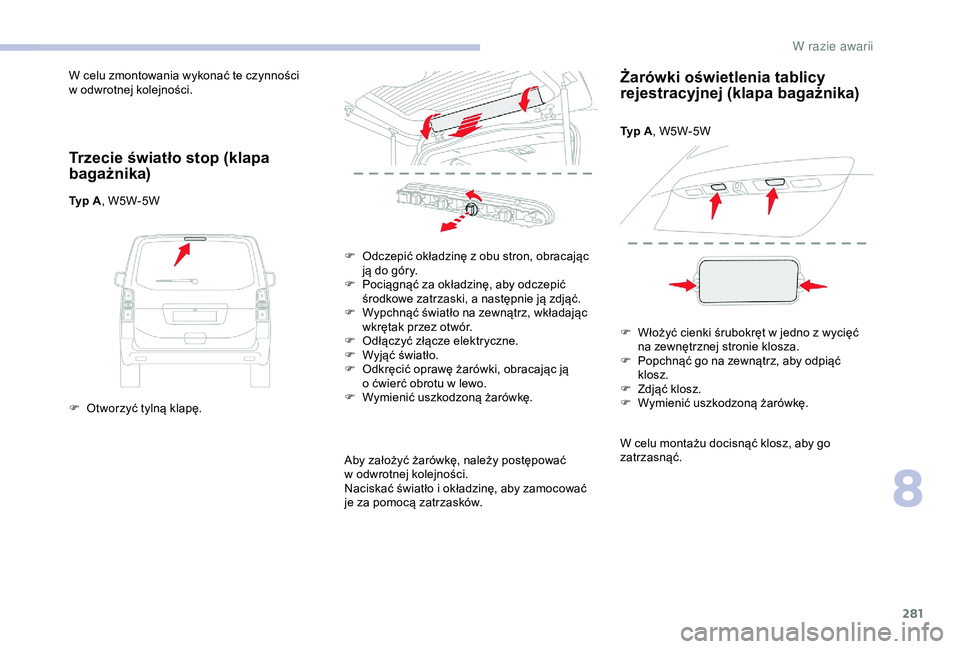

Trzecie światło stop (klapa
bagażnika)
Typ A , W5W-5W
F
O
tworzyć tylną klapę. F

O
dczepić okładzinę z obu stron, obracając
ją do góry.
F

P
ociągnąć za okładzinę, aby odczepić
środkowe zatrzaski, a
następnie ją zdjąć.
F

W
ypchnąć światło na zewnątrz, wkładając
wkrętak przez otwór.
F

O
dłączyć złącze elektryczne.
F

Wy
jąć światło.
F

O
dkręcić oprawę żarówki, obracając ją
o
ćwierć obrotu w lewo.
F

W
ymienić uszkodzoną żarówkę.
Aby założyć żarówkę, należy postępować
w
odwrotnej kolejności.
Naciskać światło i
okładzinę, aby zamocować
je za pomocą zatrzasków.
Żarówki oświetlenia tablicy
rejestracyjnej (klapa bagażnika)
Typ A , W5W-5W
F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie klosza.
F

P
opchnąć go na zewnątrz, aby odpiąć
klosz.
F

Z
djąć klosz.
F

W
ymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
8
W

282

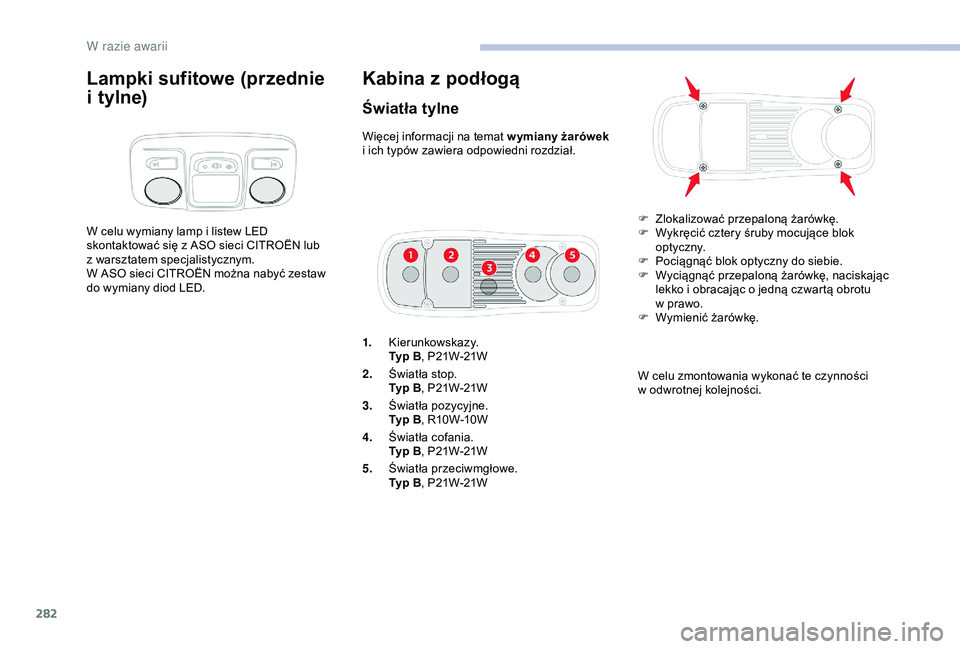

W celu wymiany lamp i listew LED
s kontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
W ASO sieci CITROËN można nabyć zestaw
do wymiany diod LED.
Kabina z podłogą
Światła tylne
Więcej informacji na temat wymiany żarówek
i ich typów zawiera odpowiedni rozdział.
1. Kierunkowskazy.
Typ B , P21W-21W
2. Światła stop.
Typ B , P21W-21W
3. Światła pozycyjne.
Typ B , R10W-10W
4. Światła cofania.
Typ B , P21W-21W
5. Światła przeciwmgłowe.
Typ B , P21W-21W F

Z
lokalizować przepaloną żarówkę.
F

W
ykręcić cztery śruby mocujące blok
o pt yc z ny.
F

P
ociągnąć blok optyczny do siebie.
F

W
yciągnąć przepaloną żarówkę, naciskając
lekko i
obracając o jedną czwartą obrotu
w
prawo.
F

W
ymienić żarówkę.
W celu zmontowania wykonać te czynności
w
odwrotnej kolejności.
Lampki sufitowe (przednie
i
t
ylne)
W razie awarii

283

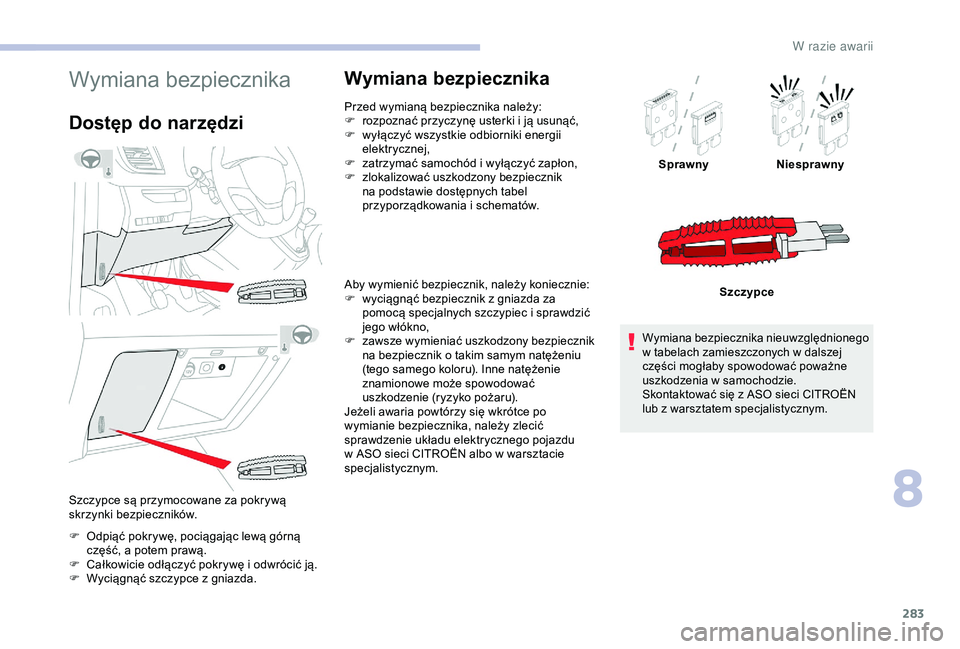

Wymiana bezpiecznika
Dostęp do narzędzi
F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F

C
ałkowicie odłączyć pokrywę i odwrócić ją.
F

W
yciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

z
atrzymać samochód i wyłączyć zapłon,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i
schematów.
Aby wymienić bezpiecznik, należy koniecznie:
F

w
yciągnąć bezpiecznik z gniazda za
pomocą specjalnych szczypiec i
sprawdzić
jego włókno,
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie układu elektrycznego pojazdu
w
ASO sieci CITROËN albo w warsztacie
specjalistycznym. Sprawny
Niesprawny
Szczypce
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej
części mogłaby spowodować poważne
uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Szczypce są przymocowane za pokrywą
skrzynki bezpieczników.
8
W

284

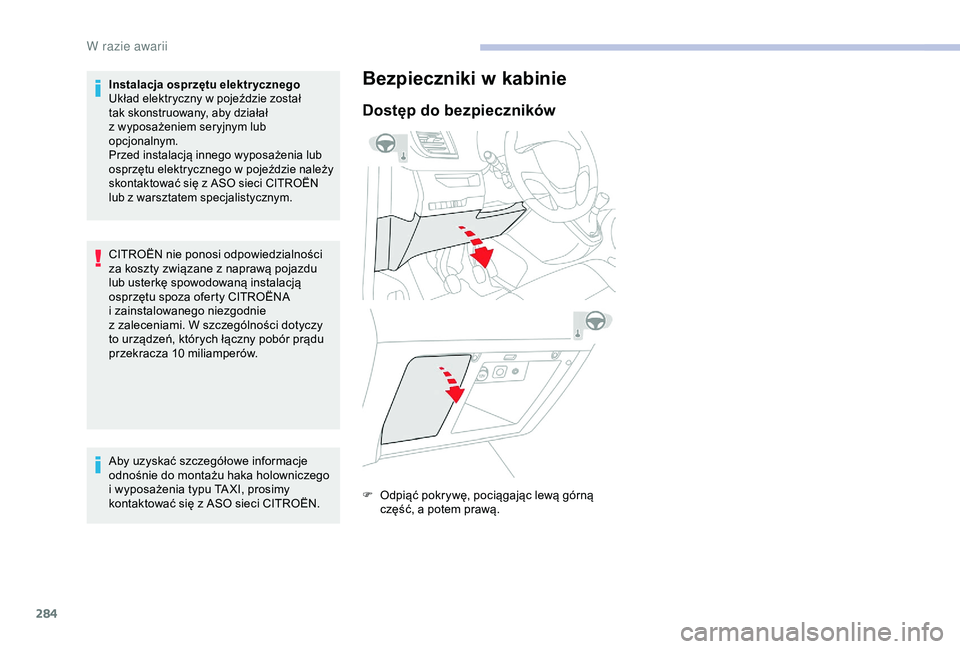

Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
tak skonstruowany, aby działał
z
wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w
pojeździe należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i
zainstalowanego niezgodnie
z
zaleceniami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
Aby uzyskać szczegółowe informacje
odnośnie do montażu haka holowniczego
i
wyposażenia typu TA XI, prosimy
kontaktować się z
ASO sieci CITROËN.
Bezpieczniki w kabinie
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
W

285

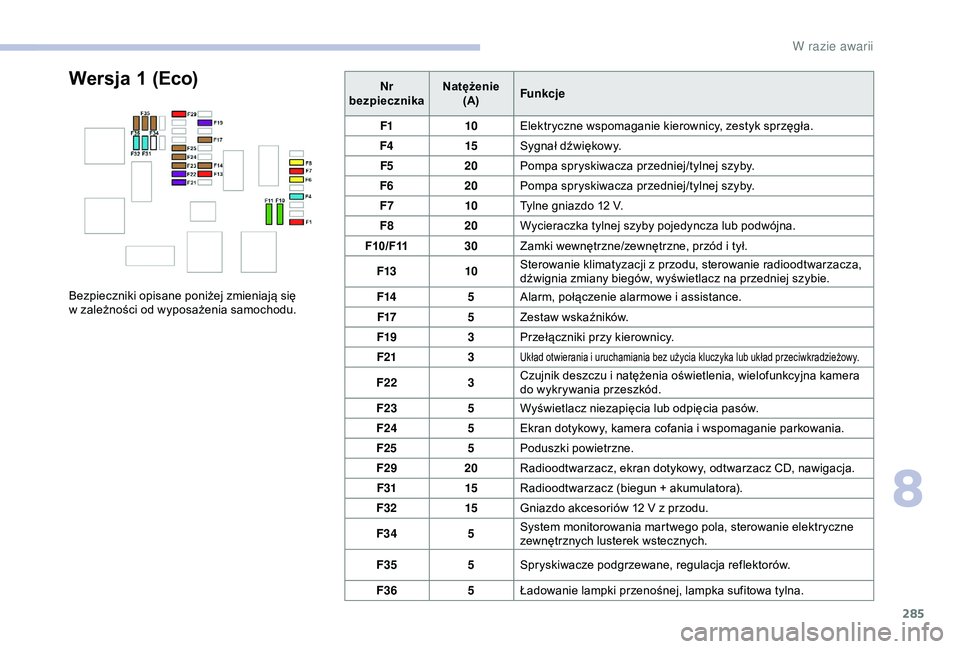

Nr
bezpiecznika Natężenie
(A) Funkcje
F1 10Elektryczne wspomaganie kierownicy, zestyk sprzęgła.
F4 15Sygnał dźwiękowy.
F5 20Pompa spryskiwacza przedniej/tylnej szyby.
F6 20Pompa spryskiwacza przedniej/tylnej szyby.
F7 10Tylne gniazdo 12
V.
F8 20Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F11 30Zamki wewnętrzne/zewnętrzne, przód i
tył.
F13 10Sterowanie klimatyzacji z
przodu, sterowanie radioodtwarzacza,
dźwignia zmiany biegów, wyświetlacz na przedniej szybie.
F14 5Alarm, połączenie alarmowe i
assistance.
F17 5Zestaw wskaźników.
F19 3Przełączniki przy kierownicy.
F21 3
Układ otwierania i uruchamiania bez użycia kluczyka lub układ przeciwkradzieżowy.
F22 3Czujnik deszczu i natężenia oświetlenia, wielofunkcyjna kamera
do wykrywania przeszkód.
F23 5Wyświetlacz niezapięcia lub odpięcia pasów.
F24 5Ekran dotykowy, kamera cofania i
wspomaganie parkowania.
F25 5Poduszki powietrzne.
F29 20Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
F31 15Radioodtwarzacz (biegun + akumulatora).
F32 15Gniazdo akcesoriów 12
V z przodu.
F34 5System monitorowania martwego pola, sterowanie elektryczne
zewnętrznych lusterek wstecznych.
F35 5Spryskiwacze podgrzewane, regulacja reflektorów.
F36 5Ładowanie lampki przenośnej, lampka sufitowa tylna.
Wersja 1 (Eco)
Bezpieczniki opisane poniżej zmieniają się
w
zależności od wyposażenia samochodu.
8
W razie awarii

286

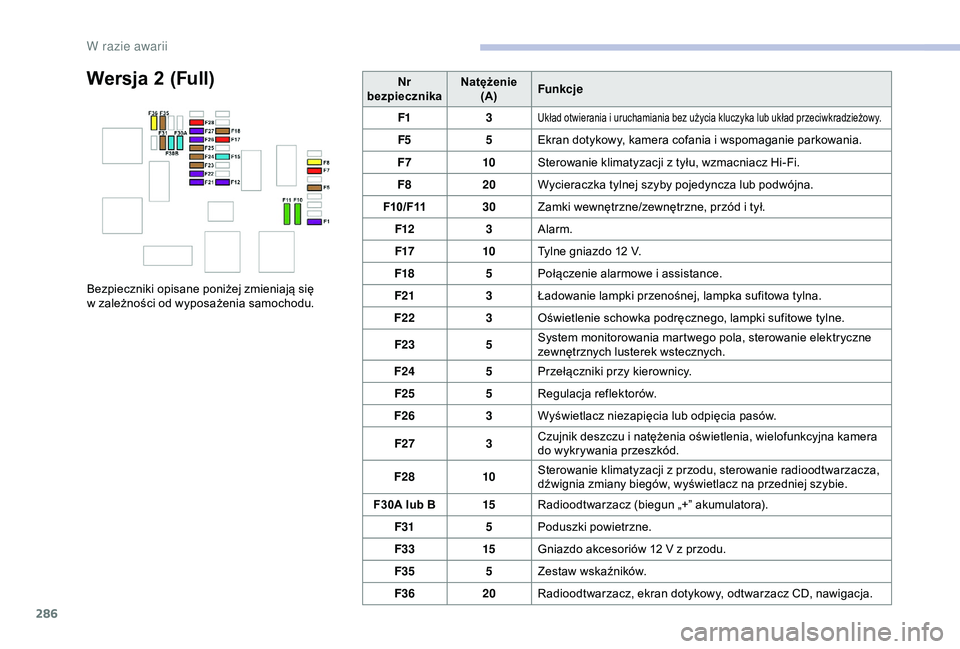

Wersja 2 (Full)Nr
bezpiecznika Natężenie
(A) Funkcje
F1 3
Układ otwierania i uruchamiania bez użycia kluczyka lub układ przeciwkradzieżowy.
F5 5Ekran dotykowy, kamera cofania i wspomaganie parkowania.
F7 10Sterowanie klimatyzacji z
tyłu, wzmacniacz Hi-Fi.
F8 20Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F11 30Zamki wewnętrzne/zewnętrzne, przód i
tył.
F12 3Alarm.
F17 10Tylne gniazdo 12
V.
F18 5Połączenie alarmowe i
assistance.
F21 3Ładowanie lampki przenośnej, lampka sufitowa tylna.
F22 3Oświetlenie schowka podręcznego, lampki sufitowe tylne.
F23 5System monitorowania martwego pola, sterowanie elektryczne
zewnętrznych lusterek wstecznych.
F24 5Przełączniki przy kierownicy.
F25 5Regulacja reflektorów.
F26 3Wyświetlacz niezapięcia lub odpięcia pasów.
F27 3Czujnik deszczu i
natężenia oświetlenia, wielofunkcyjna kamera
do wykrywania przeszkód.
F28 10Sterowanie klimatyzacji z
przodu, sterowanie radioodtwarzacza,
dźwignia zmiany biegów, wyświetlacz na przedniej szybie.
F30A lub B 15Radioodtwarzacz (biegun „+” akumulatora).
F31 5Poduszki powietrzne.
F33 15Gniazdo akcesoriów 12
V z przodu.
F35 5Zestaw wskaźników.
F36 20Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
Bezpieczniki opisane poniżej zmieniają się
w

zależności od wyposażenia samochodu.
W razie awarii

287

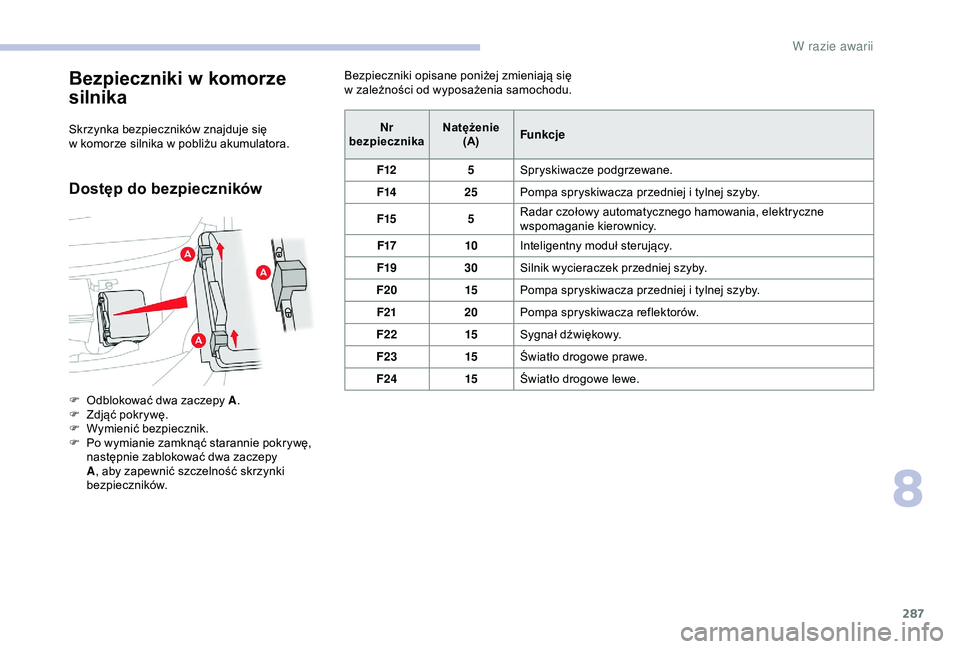

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika w pobliżu akumulatora.
Dostęp do bezpieczników
Bezpieczniki opisane poniżej zmieniają się
w zależności od wyposażenia samochodu.
F

O

dblokować dwa zaczepy A .
F

Z

djąć pokrywę.
F

W

ymienić bezpiecznik.
F

P

o wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy
A , aby zapewnić szczelność skrzynki
bezpieczników. Nr
bezpiecznika Natężenie
(A) Funkcje
F12 5Spryskiwacze podgrzewane.
F14 25Pompa spryskiwacza przedniej i
tylnej szyby.
F15 5Radar czołowy automatycznego hamowania, elektryczne
wspomaganie kierownicy.
F17 10Inteligentny moduł sterujący.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Pompa spryskiwacza przedniej i
tylnej szyby.
F21 20Pompa spryskiwacza reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
8
W razie awarii

288

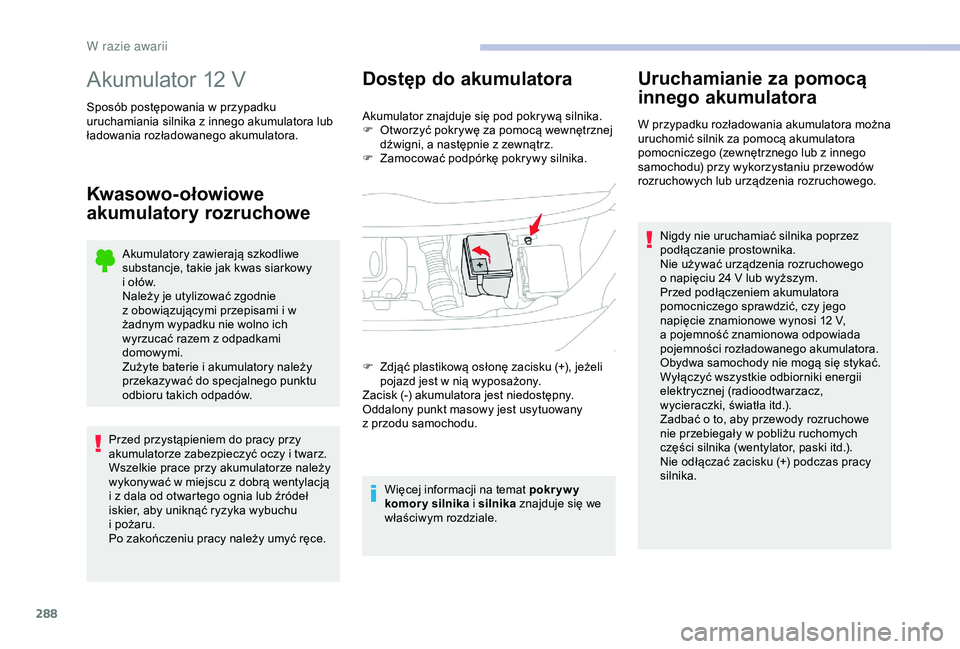

Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo- ołowiowe
akumulatory rozruchowe Dostęp do akumulatora
Akumulator znajduje się pod pokrywą silnika.
F
O tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a
następnie z zewnątrz.
F

Z
amocować podpórkę pokrywy silnika.
Więcej informacji na temat pokr yw y
komory silnika i
silnika znajduje się we
właściwym rozdziale.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z
innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V,
a
pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła itd.).
Zadbać o
to, aby przewody rozruchowe
nie przebiegały w
pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
F

Z

djąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w

nią wyposażony.
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy jest usytuowany
z

przodu samochodu.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i

ołów.
Należy je utylizować zgodnie
z

obowiązującymi przepisami i

w
żadnym wypadku nie wolno ich
wyrzucać razem z

odpadkami
domowymi.
Zużyte baterie i

akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i

twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w

miejscu z

dobrą wentylacją
i

z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i

pożaru.
Po zakończeniu pracy należy umyć ręce.
W
