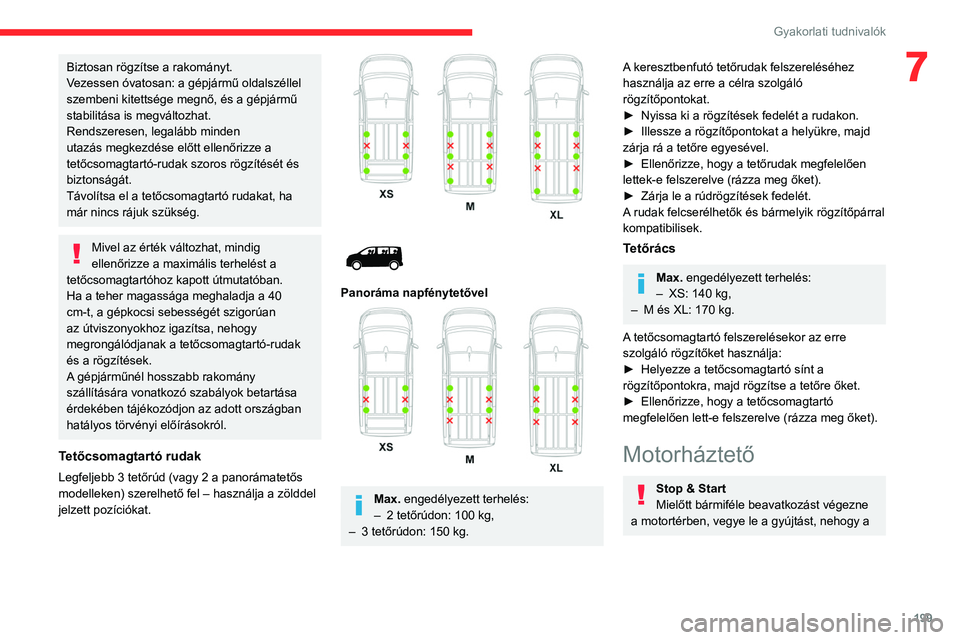

199
Gyakorlati tudnivalók
7Biztosan rögzítse a rakományt.
Vezessen óvatosan: a gépjármű oldalszéllel
szembeni kitettsége megnő, és a gépjármű
stabilitása is megváltozhat.
Rendszeresen, legalább minden
utazás megkezdése előtt ellenőrizze a
tetőcsomagtartó-rudak szoros rögzítését és
biztonságát.
Távolítsa el a tetőcsomagtartó rudakat, ha
már nincs rájuk szükség.
Mivel az érték változhat, mindig
ellenőrizze a maximális terhelést a
tetőcsomagtartóhoz kapott útmutatóban.
Ha a teher magassága meghaladja a 40
cm-t, a gépkocsi sebességét szigorúan
az útviszonyokhoz igazítsa, nehogy
megrongálódjanak a tetőcsomagtartó-rudak
és a rögzítések.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott országban
hatályos törvényi előírásokról.
Tetőcsomagtartó rudak
Legfeljebb 3 tetőrúd (vagy 2 a panorámatetős
modelleken) szerelhető fel – használja a zölddel
jelzett pozíciókat.




Panoráma napfénytetővel

Max. engedélyezett terhelés:
– 2 tetőrúdon: 100 kg,
–

3 tetőrúdon: 150
kg.
A keresztbenfutó tetőrudak felszereléséhez
használja az erre a célra szolgáló
rögzítőpontokat.
►

Nyissa ki a rögzítések fedelét a rudakon.
►


Illessze a rögzítőpontokat a helyükre, majd
zárja rá a tetőre egyesével.
►


Ellenőrizze, hogy a tetőrudak megfelelően
lettek-e felszerelve (rázza meg őket).
►


Zárja le a rúdrögzítések fedelét.
A

rudak felcserélhetők és bármelyik rögzítőpárral
kompatibilisek.
Tetőrács
Max. engedélyezett terhelés:
– XS: 140 kg,
–

M és XL: 170 kg.
A

tetőcsomagtartó felszerelésekor az erre
szolgáló rögzítőket használja:
►

Helyezze a tetőcsomagtartó sínt a
rögzítőpontokra, majd rögzítse a tetőre őket.
►


Ellenőrizze, hogy a tetőcsomagtartó
megfelelően lett-e felszerelve (rázza meg őket).
Motorháztető
Stop & Start
Mielőtt bármiféle beavatkozást végezne
a motortérben, vegye le a gyújtást, nehogy a

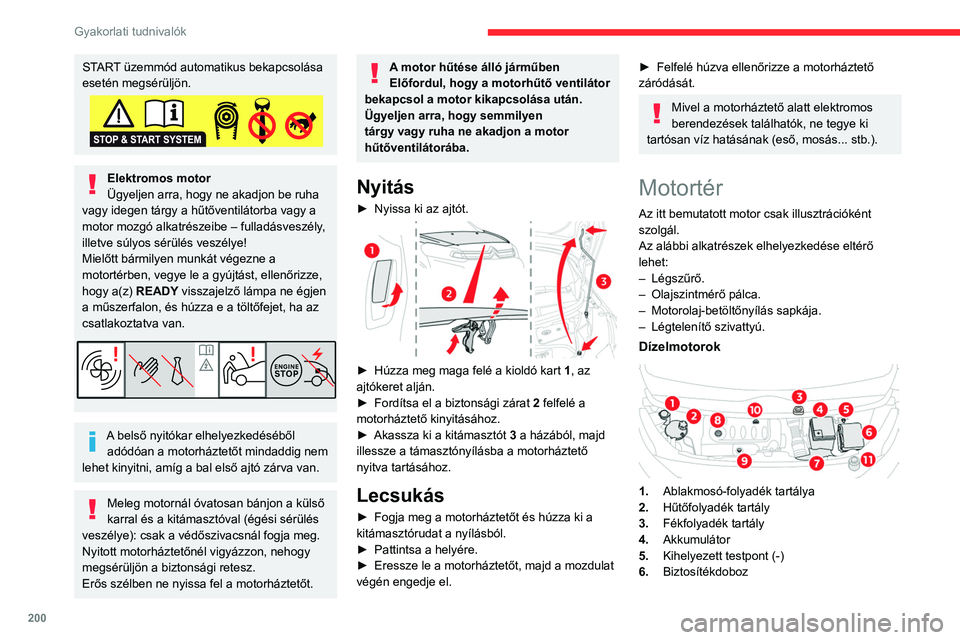

200
Gyakorlati tudnivalók
START üzemmód automatikus bekapcsolása
esetén megsérüljön.
Elektromos motor
Ügyeljen arra, hogy ne akadjon be ruha
vagy idegen tárgy a hűtőventilátorba vagy a
motor mozgó alkatrészeibe – fulladásveszély,
illetve súlyos sérülés veszélye!
Mielőtt bármilyen munkát végezne a
motortérben, vegye le a gyújtást, ellenőrizze,
hogy a(z) READY visszajelző lámpa ne égjen
a műszerfalon, és húzza e a töltőfejet, ha az
csatlakoztatva van.
A belső nyitókar elhelyezkedéséből adódóan a motorháztetőt mindaddig nem
lehet kinyitni, amíg a bal első ajtó zárva van.
Meleg motornál óvatosan bánjon a külső
karral és a kitámasztóval (égési sérülés
veszélye): csak a védőszivacsnál fogja meg.
Nyitott motorháztetőnél vigyázzon, nehogy
megsérüljön a biztonsági retesz.
Erős szélben ne nyissa fel a motorháztetőt.
A motor hűtése álló járműben
Előfordul, hogy a motorhűtő ventilátor
bekapcsol a motor kikapcsolása után.
Ügyeljen arra, hogy semmilyen
tárgy vagy ruha ne akadjon a motor
hűtőventilátorába.
Nyitás
► Nyissa ki az ajtót.

► Húzza meg maga felé a kioldó kart 1 , az
ajtókeret alján.
►

Fordítsa el a biztonsági zárat 2

felfelé a
motorháztető kinyitásához.
►

Akassza ki a kitámasztót
3 a házából, majd
illessze a támasztónyílásba a motorháztető
nyitva tartásához.
Lecsukás
► Fogja meg a motorháztetőt és húzza ki a
kitámasztórudat a nyílásból.
►

Pattintsa a helyére.
►


Eressze le a motorháztetőt, majd a mozdulat
végén engedje el.
► Felfelé húzva ellenőrizze a motorháztető
záródását.
Mivel a motorháztető alatt elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás... stb.).
Motortér
Az itt bemutatott motor csak illusztrációként
szolgál.
Az alábbi alkatrészek elhelyezkedése eltérő
lehet:
–

Légszűrő.
–


Olajszintmérő pálca.
–


Motorolaj-betöltőnyílás sapkája.
–


Légtelenítő szivattyú.
Dízelmotorok

1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék tartály
3. Fékfolyadék tartály
4. Akkumulátor
5. Kihelyezett testpont (-)
6. Biztosítékdoboz
7.Légszűrő
8. Motorolaj-betöltőnyílás sapkája
9. Olajszintmérő pálca
10. Légtelenítő szivattyú*
11 . Kormányszervó-folyadék tartálya
Gázolajrendszer
Ez a rendszer rendkívül nagy nyomás
alatt van.
Minden munkálatot CITROËN kereskedésnek
vagy szakszerviznek kell elvégeznie.
Elektromos motor

1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék tartály (csak szint)
3. Fékfolyadék tartály
4. Akkumulátor / biztosítékok
5. Kihelyezett testpont (-)
6. Biztosítékdoboz
7. 400 V-os elektromos áramkör
8. Vészhelyzeti megszakító vészhelyzeti
szervizekhez és karbantartó technikusoknak.
9. Kormányszervó-folyadék tartálya
* Motortól függően.

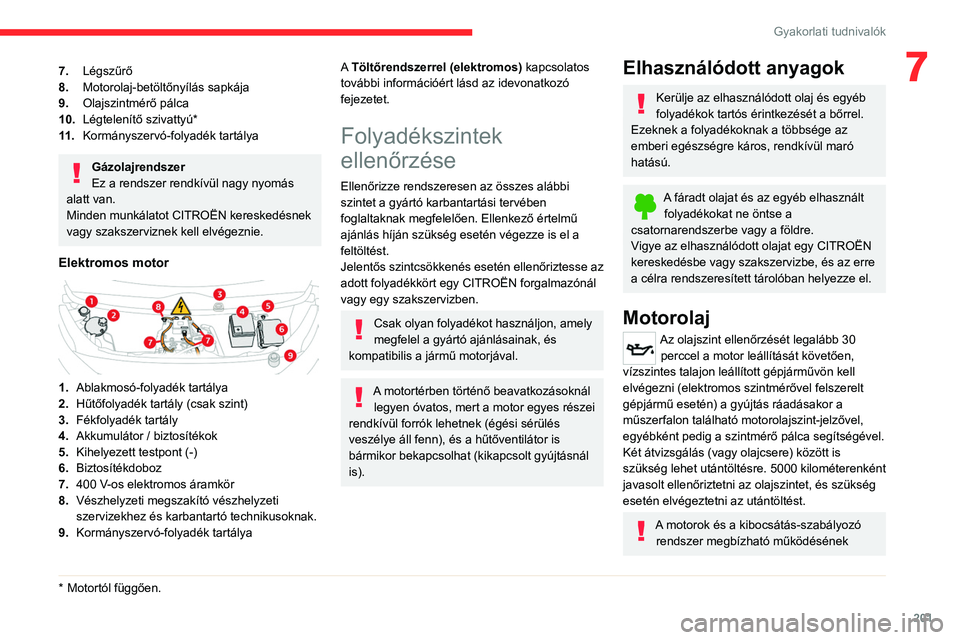

201
Gyakorlati tudnivalók
77.Légszűrő
8. Motorolaj-betöltőnyílás sapkája
9. Olajszintmérő pálca
10. Légtelenítő szivattyú*
11 . Kormányszervó-folyadék tartálya
Gázolajrendszer
Ez a rendszer rendkívül nagy nyomás
alatt van.
Minden munkálatot CITROËN kereskedésnek
vagy szakszerviznek kell elvégeznie.
Elektromos motor

1. Ablakmosó-folyadék tartálya
2. Hűtőfolyadék tartály (csak szint)
3. Fékfolyadék tartály
4. Akkumulátor / biztosítékok
5. Kihelyezett testpont (-)
6. Biztosítékdoboz
7. 400
V-os elektromos áramkör
8. Vészhelyzeti megszakító vészhelyzeti
szervizekhez és karbantartó technikusoknak.
9. Kormányszervó-folyadék tartálya
* Motortól függően.
A Töltőrendszerrel (elektromos) kapcsolatos
további információért lásd az idevonatkozó
fejezetet.
Folyadékszintek
ellenőrzése
Ellenőrizze rendszeresen az összes alábbi
szintet a gyártó karbantartási tervében
foglaltaknak megfelelően. Ellenkező értelmű
ajánlás híján szükség esetén végezze is el a
feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse az
adott folyadékkört egy CITROËN forgalmazónál
vagy egy szakszervizben.
Csak olyan folyadékot használjon, amely
megfelel a gyártó ajánlásainak, és
kompatibilis a jármű motorjával.
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei
rendkívül forrók lehetnek (égési sérülés
veszélye áll fenn), és a hűtőventilátor is
bármikor bekapcsolhat (kikapcsolt gyújtásnál
is).
Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, rendkívül maró
hatású.
A fáradt olajat és az egyéb elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
Vigye az elhasználódott olajat egy CITROËN
kereskedésbe vagy szakszervizbe, és az erre
a célra rendszeresített tárolóban helyezze el.
Motorolaj
Az olajszint ellenőrzését legalább 30 perccel a motor leállítását követően,
vízszintes talajon leállított gépjárművön kell
elvégezni (elektromos szintmérővel felszerelt
gépjármű esetén) a gyújtás ráadásakor a
műszerfalon található motorolajszint-jelzővel,
egyébként pedig a szintmérő pálca segítségével.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. 5000 kilométerenként
javasolt ellenőriztetni az olajszintet, és szükség
esetén elvégeztetni az utántöltést.
A motorok és a kibocsátás-szabályozó rendszer megbízható működésének

202
Gyakorlati tudnivalók
megőrzése érdekében soha ne használjon
motorolaj-adalékanyagokat.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca helyzete a megfelelő motortéri
rajzon látható.
►
A
színes végénél fogva húzza ki teljesen a
nívópálcát.
►

Egy tiszta, szálmentes ronggyal törölje meg
a szárát.


► Teljesen tolja vissza a nívópálcát, majd
húzza ki ismét az olajszint szemmel történő
ellenőrzéséhez: a megfelelő szintnek az A és B
jelzés között kell lennie().
Ne indítsa be a motort, ha a szint:
–

az
A jelzés felett található: forduljon
valamelyik CITROËN márkakereskedéshez vagy
egy szakszervizhez.
–

a
B jelzés alatt található: azonnal töltse fel a
motorolaj szintjét.
A motorolaj jellemzői
Mielőtt feltöltené vagy lecserélné
a motorolajat, ellenőrizze, hogy az olaj
megfelel-e a motor típusának, és a
gépjárműhöz kapott karbantartási terv
ajánlásainak (CITROËNmárkakereskedésben
vagy szakszervizben is megkérdezheti).
Az ajánlástól eltérő motorolaj használata
a motor meghibásodása esetén
érvénytelenítheti a jótállást.
A motorolaj feltöltése
A motorolaj töltősapkájának helyét lásd a
megfelelő motortér ábrán
►

Kis adagokban töltse be az olajat, vigyázva,
nehogy a motor alkatrészeire fröccsenjen
(tűzveszély).
►


A
szintmérő pálcával történő szintellenőrzés
előtt várjon néhány percet.
►

Szükség esetén folytassa a feltöltést.
►


A
szintellenőrzést követően gondosan zárja
vissza a motorolaj-betöltőnyílás kupakját, és
tegye vissza a szintmérő pálcát a helyére.
A műszerfalon megjelenő olajszint-jelzés gyújtás ráadásakor az olaj hozzáadását
követő 30 percig nem mutat érvényes értéket.
Fékfolyadék
A fékfolyadékszintnek a „MAX” jelzés közelében kell lennie. Ellenkező esetben
ellenőrizze a fékbetétek kopottságát.
Ha tudni szeretné, milyen gyakran kell
cserélni a fékfolyadékot, tekintse meg a gyártó
karbantartási ütemtervét.
Tisztítsa meg a sapkát, mielőtt leveszi az újratöltéshez. Kizárólag lezárt tartályból
származó DOT4 fékfolyadékot használjon.
Szervokormány folyadék
A folyadékszintnek a „MAX” jelzés közelében kell lennie. Vízszintes talajon
álló gépjárművön, hideg motornál ellenőrizze
úgy, hogy leolvassa a töltőnyakon lévő
szintjelzőt.
Motor-hűtőfolyadék
(dízel)
Két szerviz között is szükség lehet
utántöltésre.
Az ellenőrzést és az utántöltést csak hideg
motornál szabad elvégezni.
Ha a hűtőközeg szintje túl alacsony, a motor
súlyosan károsodhat; a hűtőközeg szintjének
közel kell lennie a „ MAX” jelzéshez, azonban
soha nem mehet fölé.
Ha a szint a „MIN” jelölés közelében vagy alatta
van, mindenképpen fel kell töltenie.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
Mivel a hűtőrendszer nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
Sürgős beavatkozás esetén a
nyomáscsökkentés és az esetleges égési
sérülések elkerülése érdekében egy ronggyal
fogja meg, és két fordulattal csavarja le a
hűtősapkát.
Amikor a nyomás lecsökkent, vegye le a sapkát
és töltse fel a hűtőfolyadék-szintet.
(Elektromos)
Ne töltse fel a hűtőfolyadékot.
Ha a folyadékszint a „MIN” jelzés közelében
vagy alatta van, mindenképpen forduljon
valamelyik CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Ablakmosó folyadék
Töltse fel a megfelelő szintig, amint szükséges.
A folyadékról
A folyadéktartályt előre bekevert készítménnyel
kell feltölteni.
Télen (fagypont alatt) a hőmérsékleti
viszonyoknak megfelelő mennyiségű fagyállót
tartalmazó folyadékot kell használni a rendszer
alkatrészeinek (szivattyú, tartály, csatornák,
befúvók) védelme érdekében.

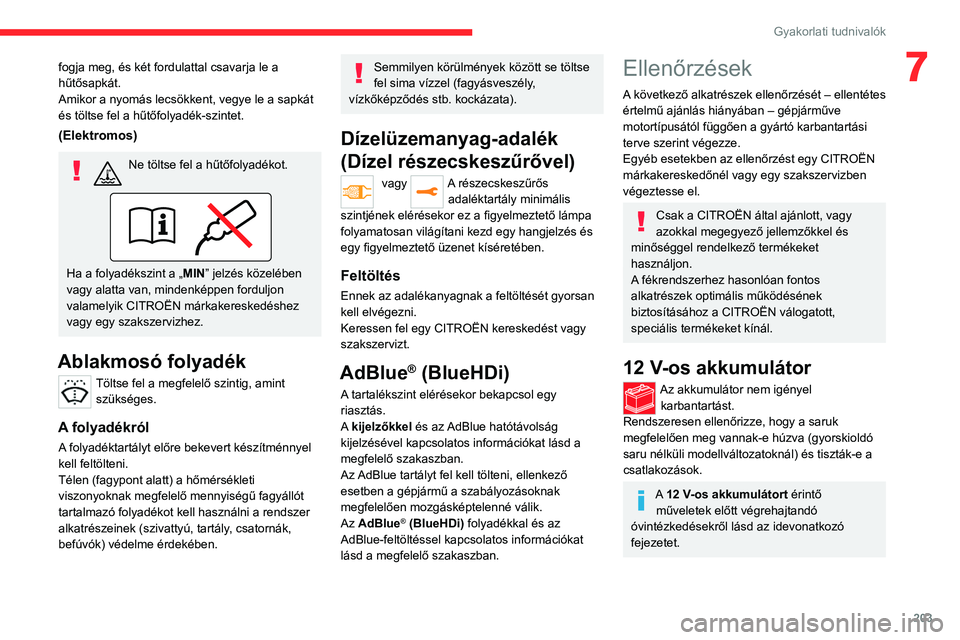

203
Gyakorlati tudnivalók
7fogja meg, és két fordulattal csavarja le a
hűtősapkát.
Amikor a nyomás lecsökkent, vegye le a sapkát
és töltse fel a hűtőfolyadék-szintet.
(Elektromos)
Ne töltse fel a hűtőfolyadékot.
Ha a folyadékszint a „MIN” jelzés közelében
vagy alatta van, mindenképpen forduljon
valamelyik CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Ablakmosó folyadék
Töltse fel a megfelelő szintig, amint szükséges.
A folyadékról
A folyadéktartályt előre bekevert készítménnyel
kell feltölteni.
Télen (fagypont alatt) a hőmérsékleti
viszonyoknak megfelelő mennyiségű fagyállót
tartalmazó folyadékot kell használni a rendszer
alkatrészeinek (szivattyú, tartály, csatornák,
befúvók) védelme érdekében.
Semmilyen körülmények között se töltse
fel sima vízzel (fagyásveszély,
vízkőképződés stb. kockázata).
Dízelüzemanyag-adalék
(Dízel részecskeszűrővel)
vagy A részecskeszűrős adaléktartály minimális
szintjének elérésekor ez a figyelmeztető lámpa
folyamatosan világítani kezd egy hangjelzés és
egy figyelmeztető üzenet kíséretében.
Feltöltés
Ennek az adalékanyagnak a feltöltését gyorsan
kell elvégezni.
Keressen fel egy CITROËN kereskedést vagy
szakszervizt.
AdBlue® (BlueHDi)
A tartalékszint elérésekor bekapcsol egy
riasztás.
A kijelzőkkel és az AdBlue hatótávolság
kijelzésével kapcsolatos információkat lásd a
megfelelő szakaszban.
Az AdBlue tartályt fel kell tölteni, ellenkező
esetben a gépjármű a szabályozásoknak
megfelelően mozgásképtelenné válik.
Az AdBlue
® (BlueHDi) folyadékkal és az
AdBlue-feltöltéssel kapcsolatos információkat
lásd a megfelelő szakaszban.
Ellenőrzések
A következő alkatrészek ellenőrzését – ellentétes
értelmű ajánlás hiányában – gépjárműve
motortípusától függően a gyártó karbantartási
terve szerint végezze.
Egyéb esetekben az ellenőrzést egy CITROËN
márkakereskedőnél vagy egy szakszervizben
végeztesse el.
Csak a CITROËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
alkatrészek optimális működésének
biztosításához a CITROËN válogatott,
speciális termékeket kínál.
12 V-os akkumulátor
Az akkumulátor nem igényel karbantartást.
Rendszeresen ellenőrizze, hogy a saruk
megfelelően meg vannak-e húzva (gyorskioldó
saru nélküli modellváltozatoknál) és tiszták-e a
csatlakozások.
A 12 V-os akkumulátort érintő műveletek előtt végrehajtandó
óvintézkedésekről lásd az idevonatkozó
fejezetet.

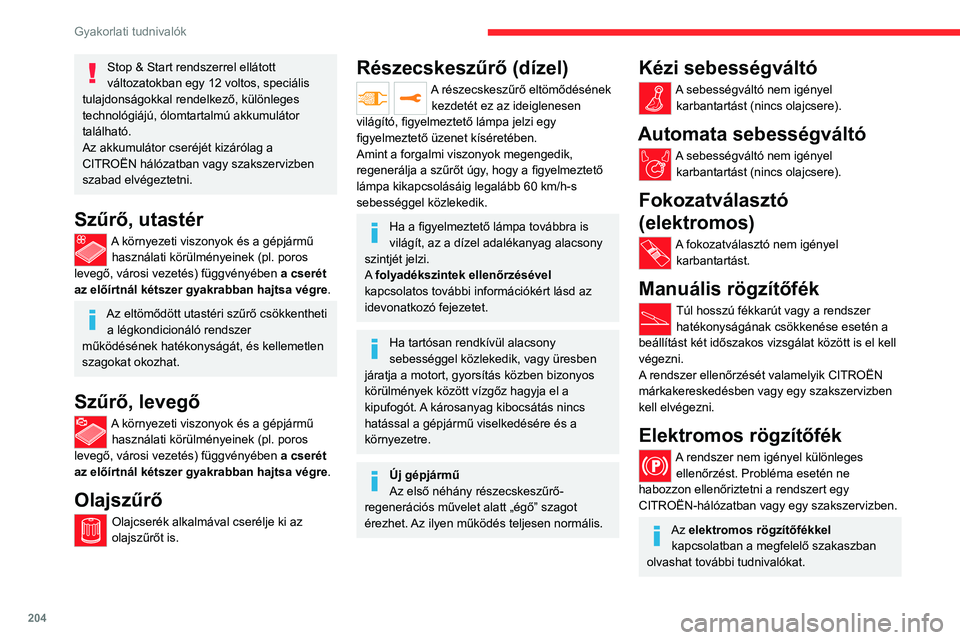

204
Gyakorlati tudnivalók
Stop & Start rendszerrel ellátott
változatokban egy 12 voltos, speciális
tulajdonságokkal rendelkező, különleges
technológiájú, ólomtartalmú akkumulátor
található.
Az akkumulátor cseréjét kizárólag a
CITROËN hálózatban vagy szakszervizben
szabad elvégeztetni.
Szűrő, utastér
A környezeti viszonyok és a gépjármű használati körülményeinek (pl. poros
levegő, városi vezetés) függvényében a cserét
az előírtnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer
működésének hatékonyságát, és kellemetlen
szagokat okozhat.
Szűrő, levegő
A környezeti viszonyok és a gépjármű használati körülményeinek (pl. poros
levegő, városi vezetés) függvényében a cserét
az előírtnál kétszer gyakrabban hajtsa végre .
Olajszűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
Részecskeszűrő (dízel)
A részecskeszűrő eltömődésének kezdetét ez az ideiglenesen
világító, figyelmeztető lámpa jelzi egy
figyelmeztető üzenet kíséretében.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt úgy, hogy a figyelmeztető
lámpa kikapcsolásáig legalább 60 km/h-s
sebességgel közlekedik.
Ha a figyelmeztető lámpa továbbra is
világít, az a dízel adalékanyag alacsony
szintjét jelzi.
A folyadékszintek ellenőrzésével
kapcsolatos további információkért lásd az
idevonatkozó fejezetet.
Ha tartósan rendkívül alacsony
sebességgel közlekedik, vagy üresben
járatja a motort, gyorsítás közben bizonyos
körülmények között vízgőz hagyja el a
kipufogót. A károsanyag kibocsátás nincs
hatással a gépjármű viselkedésére és a
környezetre.
Új gépjármű
Az első néhány részecskeszűrő-
regenerációs művelet alatt „égő” szagot
érezhet. Az ilyen működés teljesen normális.
Kézi sebességváltó
A sebességváltó nem igényel
karbantartást (nincs olajcsere).
Automata sebességváltó
A sebességváltó nem igényel karbantartást (nincs olajcsere).
Fokozatválasztó
(elektromos)
A fokozatválasztó nem igényel karbantartást.
Manuális rögzítőfék
Túl hosszú fékkarút vagy a rendszer hatékonyságának csökkenése esetén a
beállítást két időszakos vizsgálat között is el kell
végezni.
A rendszer ellenőrzését valamelyik CITROËN
márkakereskedésben vagy egy szakszervizben
kell elvégezni.
Elektromos rögzítőfék
A rendszer nem igényel különleges ellenőrzést. Probléma esetén ne
habozzon ellenőriztetni a rendszert egy
CITROËN-hálózatban vagy egy szakszervizben.
Az elektromos rögzítőfékkel kapcsolatban a megfelelő szakaszban
olvashat további tudnivalókat.
Fékbetétek
A fékek kopása függ a vezetési stílustól, különösen városi forgalomban, rövid
távolságok megtételekor. A fékek állapotának
ellenőrzése még a gépjármű időszakos
vizsgálatai között is szükséges lehet.
Hacsak nem a fékkörben keletkezett szivárgás, a
fékfolyadék szintjének csökkenése a fékbetétek
kopását jelzi.
A gépjármű mosását követően nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken és
-tárcsákon, így csökkenhet a fékezés
hatékonysága. Enyhe, rövid fékezésekkel
szárítsa, ill. jégmentesítse a fékeket.
Féktárcsák/fékdobok
állapota
A féktárcsák/dobok kopásának ellenőrzésével kapcsolatos valamennyi
információért forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Kerekek és gumiabroncsok
Az összes gumiabroncs nyomását – a pótkereket is beleértve – „hideg”
gumiabroncsokon kell ellenőrizni.
Az előírt gumiabroncsnyomást tartalmazó
címkén található nyomásértékek „hideg”
gumiabroncsokra vonatkoznak. Ha már több
mint 10 perce közlekedik, vagy több mint

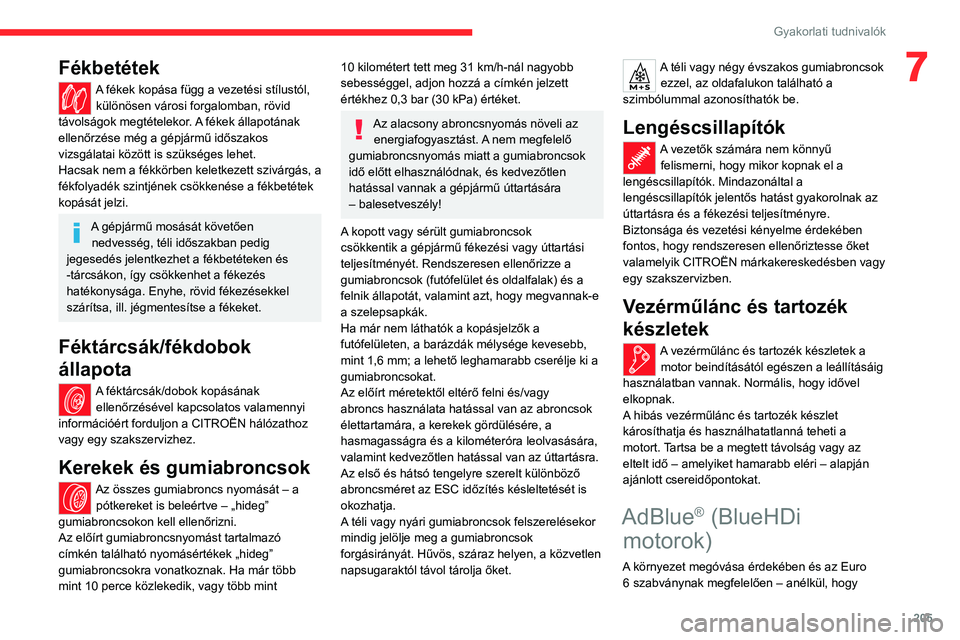

205
Gyakorlati tudnivalók
7Fékbetétek
A fékek kopása függ a vezetési stílustól, különösen városi forgalomban, rövid
távolságok megtételekor. A fékek állapotának
ellenőrzése még a gépjármű időszakos
vizsgálatai között is szükséges lehet.
Hacsak nem a fékkörben keletkezett szivárgás, a
fékfolyadék szintjének csökkenése a fékbetétek
kopását jelzi.
A gépjármű mosását követően nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken és
-tárcsákon, így csökkenhet a fékezés
hatékonysága. Enyhe, rövid fékezésekkel
szárítsa, ill. jégmentesítse a fékeket.
Féktárcsák/fékdobok
állapota
A féktárcsák/dobok kopásának ellenőrzésével kapcsolatos valamennyi
információért forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Kerekek és gumiabroncsok
Az összes gumiabroncs nyomását – a pótkereket is beleértve – „hideg”
gumiabroncsokon kell ellenőrizni.
Az előírt gumiabroncsnyomást tartalmazó
címkén található nyomásértékek „hideg”
gumiabroncsokra vonatkoznak. Ha már több
mint 10
perce közlekedik, vagy több mint
10 kilométert tett meg 31 km/h-nál nagyobb
sebességgel, adjon hozzá a címkén jelzett
értékhez 0,3
bar (30 kPa) értéket.
Az alacsony abroncsnyomás növeli az energiafogyasztást. A nem megfelelő
gumiabroncsnyomás miatt a gumiabroncsok
idő előtt elhasználódnak, és kedvezőtlen
hatással vannak a gépjármű úttartására
– balesetveszély!
A kopott vagy sérült gumiabroncsok
csökkentik a gépjármű fékezési vagy úttartási
teljesítményét. Rendszeresen ellenőrizze a
gumiabroncsok (futófelület és oldalfalak) és a
felnik állapotát, valamint azt, hogy megvannak-e
a szelepsapkák.
Ha már nem láthatók a kopásjelzők a
futófelületen, a barázdák mélysége kevesebb,
mint 1,6 mm; a lehető leghamarabb cserélje ki a
gumiabroncsokat.
Az előírt méretektől eltérő felni és/vagy
abroncs használata hatással van az abroncsok
élettartamára, a kerekek gördülésére, a
hasmagasságra és a kilométeróra leolvasására,
valamint kedvezőtlen hatással van az úttartásra.
Az első és hátsó tengelyre szerelt különböző
abroncsméret az ESC időzítés késleltetését is
okozhatja.
A téli vagy nyári gumiabroncsok felszerelésekor
mindig jelölje meg a gumiabroncsok
forgásirányát. Hűvös, száraz helyen, a közvetlen
napsugaraktól távol tárolja őket.
A téli vagy négy évszakos gumiabroncsok ezzel, az oldafalukon található a
szimbólummal azonosíthatók be.
Lengéscsillapítók
A vezetők számára nem könnyű
felismerni, hogy mikor kopnak el a
lengéscsillapítók. Mindazonáltal a
lengéscsillapítók jelentős hatást gyakorolnak az
úttartásra és a fékezési teljesítményre.
Biztonsága és vezetési kényelme érdekében
fontos, hogy rendszeresen ellenőriztesse őket
valamelyik CITROËN márkakereskedésben vagy
egy szakszervizben.
Vezérműlánc és tartozék
készletek
A vezérműlánc és tartozék készletek a motor beindításától egészen a leállításáig
használatban vannak. Normális, hogy idővel
elkopnak.
A hibás vezérműlánc és tartozék készlet
károsíthatja és használhatatlanná teheti a
motort. Tartsa be a megtett távolság vagy az
eltelt idő – amelyiket hamarabb eléri – alapján
ajánlott csereidőpontokat.
AdBlue® (BlueHDi
motorok)
A környezet megóvása érdekében és az Euro
6 szabványnak megfelelően – anélkül, hogy

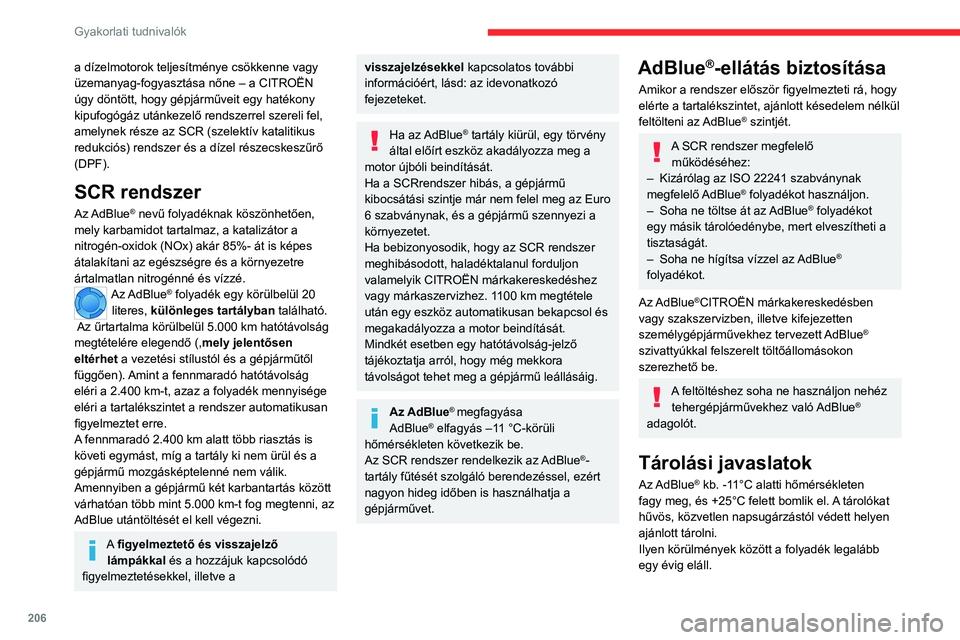

206
Gyakorlati tudnivalók
a dízelmotorok teljesítménye csökkenne vagy
üzemanyag-fogyasztása nőne – a CITROËN
úgy döntött, hogy gépjárműveit egy hatékony
kipufogógáz utánkezelő rendszerrel szereli fel,
amelynek része az SCR (szelektív katalitikus
redukciós) rendszer és a dízel részecskeszűrő
(DPF).
SCR rendszer
Az AdBlue® nevű folyadéknak köszönhetően,
mely karbamidot tartalmaz, a katalizátor a
nitrogén-oxidok (NOx) akár 85%- át is képes
átalakítani az egészségre és a környezetre
ártalmatlan nitrogénné és vízzé.
Az AdBlue® folyadék egy körülbelül 20
literes, különleges tartályban található.
Az űrtartalma körülbelül 5.000 km hatótávolság
megtételére elegendő (, mely jelentősen
eltérhet a vezetési stílustól és a gépjárműtől
függően). Amint a fennmaradó hatótávolság
eléri a 2.400 km-t, azaz a folyadék mennyisége
eléri a tartalékszintet a rendszer automatikusan
figyelmeztet erre.
A fennmaradó 2.400 km alatt több riasztás is
követi egymást, míg a tartály ki nem ürül és a
gépjármű mozgásképtelenné nem válik.
Amennyiben a gépjármű két karbantartás között
várhatóan több mint 5.000 km-t fog megtenni, az
AdBlue utántöltését el kell végezni.
A figyelmeztető és visszajelző lámpákkal és a hozzájuk kapcsolódó
figyelmeztetésekkel, illetve a
visszajelzésekkel kapcsolatos további
információért, lásd: az idevonatkozó
fejezeteket.
Ha az AdBlue® tartály kiürül, egy törvény
által előírt eszköz akadályozza meg a
motor újbóli beindítását.
Ha a SCRrendszer hibás, a gépjármű
kibocsátási szintje már nem felel meg az Euro
6 szabványnak, és a gépjármű szennyezi a
környezetet.
Ha bebizonyosodik, hogy az SCR rendszer
meghibásodott, haladéktalanul forduljon
valamelyik CITROËN márkakereskedéshez
vagy márkaszervizhez. 1100 km megtétele
után egy eszköz automatikusan bekapcsol és
megakadályozza a motor beindítását.
Mindkét esetben egy hatótávolság-jelző
tájékoztatja arról, hogy még mekkora
távolságot tehet meg a gépjármű leállásáig.
Az AdBlue® megfagyása
AdBlue® elfagyás –11 °C-körüli
hőmérsékleten következik be.
Az SCR rendszer rendelkezik az AdBlue
®-
tartály fűtését szolgáló berendezéssel, ezért
nagyon hideg időben is használhatja a
gépjárművet.
AdBlue®-ellátás biztosítása
Amikor a rendszer először figyelmezteti rá, hogy
elérte a tartalékszintet, ajánlott késedelem nélkül
feltölteni az AdBlue
® szintjét.
A SCR rendszer megfelelő működéséhez:
–

Kizárólag az ISO 22241 szabványnak
megfelelő

AdBlue
® folyadékot használjon.
–
Soha ne töltse át az AdBlue® folyadékot
egy másik tárolóedénybe, mert elveszítheti a
tisztaságát.
–

Soha ne hígítsa vízzel az

AdBlue
®
folyadékot.
Az AdBlue
®CITROËN márkakereskedésben
vagy szakszervizben, illetve kifejezetten
személygépjárművekhez tervezett AdBlue
®
szivattyúkkal felszerelt töltőállomásokon
szerezhető be.
A feltöltéshez soha ne használjon nehéz tehergépjárművekhez való AdBlue®
adagolót.
Tárolási javaslatok
Az AdBlue® kb. -11°C alatti hőmérsékleten
fagy meg, és +25°C felett bomlik el. A tárolókat
hűvös, közvetlen napsugárzástól védett helyen
ajánlott tárolni.
Ilyen körülmények között a folyadék legalább
egy évig eláll.
Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ne tárolja az AdBlue® tartályokat a
gépjárműben.
A használatra vonatkozó óvintézkedések
Az AdBlue® egy karbamidtartalmú oldat. A
folyadék nem gyúlékony, színtelen és szagtalan
(hűvös helyen tárolandó).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Ha állandó égető vagy irritáló érzést
érez, forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (például magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel: ne lélegezze be a gőzt. Az ammóniát
tartalmazó gőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Eljárás
A feltöltés megkezdése előtt ellenőrizze, hogy a
gépjármű sík, vízszintes talajon áll-e.

207
Gyakorlati tudnivalók

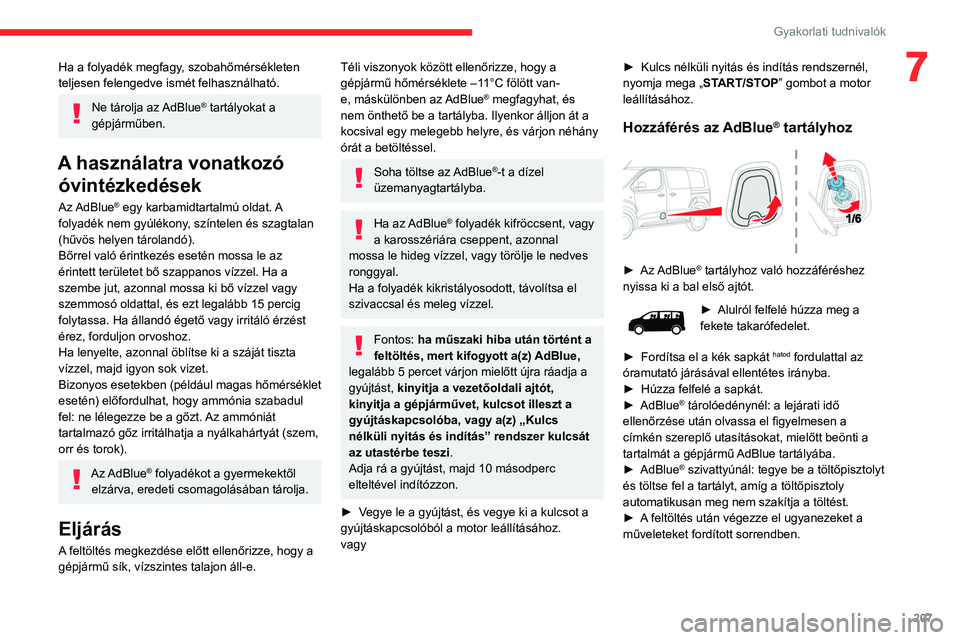

7Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ne tárolja az AdBlue® tartályokat a
gépjárműben.
A használatra vonatkozó óvintézkedések
Az AdBlue® egy karbamidtartalmú oldat. A
folyadék nem gyúlékony, színtelen és szagtalan
(hűvös helyen tárolandó).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Ha állandó égető vagy irritáló érzést
érez, forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (például magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel: ne lélegezze be a gőzt. Az ammóniát
tartalmazó gőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Eljárás
A feltöltés megkezdése előtt ellenőrizze, hogy a
gépjármű sík, vízszintes talajon áll-e.
Téli viszonyok között ellenőrizze, hogy a
gépjármű hőmérséklete –11°C fölött van-
e, máskülönben az AdBlue
® megfagyhat, és
nem önthető be a tartályba. Ilyenkor álljon át a
kocsival egy melegebb helyre, és várjon néhány
órát a betöltéssel.
Soha töltse az AdBlue®-t a dízel
üzemanyagtartályba.
Ha az AdBlue® folyadék kifröccsent, vagy
a karosszériára cseppent, azonnal
mossa le hideg vízzel, vagy törölje le nedves
ronggyal.
Ha a folyadék kikristályosodott, távolítsa el
szivaccsal és meleg vízzel.
Fontos: ha műszaki hiba után történt a
feltöltés, mert kifogyott a(z) AdBlue,
legalább 5 percet várjon mielőtt újra ráadja a
gyújtást, kinyitja a vezetőoldali ajtót,
kinyitja a gépjárművet, kulcsot illeszt a
gyújtáskapcsolóba, vagy a(z) „Kulcs
nélküli nyitás és indítás” rendszer kulcsát
az utastérbe teszi.
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
►

V

egye le a gyújtást, és vegye ki a kulcsot a
gyújtáskapcsolóból a motor leállításához.
vagy ►

Kulcs nélküli nyitás és indítás rendszernél,
nyomja mega „ ST
ART/STOP” gombot a motor
leállításához.
Hozzáférés az AdBlue® tartályhoz

► Az AdBlue® tartályhoz való hozzáféréshez
nyissa ki a bal első ajtót.
► Alulról felfelé húzza meg a
fekete takarófedelet.
►

Fordítsa el a kék sapkát hatod fordulattal az
óramutató járásával ellentétes irányba.
►

Húzza felfelé a sapkát.
►


AdBlue® tárolóedénynél: a lejárati idő
ellenőrzése után olvassa el figyelmesen a
címkén szereplő utasításokat, mielőtt beönti a
tartalmát a gépjármű AdBlue tartályába.
►

AdBlue® szivattyúnál: tegye be a töltőpisztolyt
és töltse fel a tartályt, amíg a töltőpisztoly
automatikusan meg nem szakítja a töltést.
►

A

feltöltés után végezze el ugyanezeket a
műveleteket fordított sorrendben.

208
Gyakorlati tudnivalók

► A tetejénél kezdve tegye
vissza a fekete záróelemet.
Az AdBlue® tartály túltöltésének
elkerülése érdekében:
–

10-13 liter folyadékot töltsön be az
AdBlue
®
tárolóedények használatával.
–

Ha töltőállomáson végzi a feltöltést,
ne folytassa a műveletet a pisztoly első
automatikus elzárása után.
A

rendszer csak az 5 literes vagy annál
nagyobb AdBlue
® feltöltéseket regisztrálja.
Ha az AdBlue® tartály teljesen kiürült
– melyet megerősít a „Töltse fel az
AdBlue folyadékot: indítás letiltva” üzenet
– létfontosságú, hogy legalább 5 liter
folyadékot betöltsön.
Szabadonfutás
Bizonyos helyzetekben hagynia kell a
gépjárművet szabadon futni (vontatás közben, görgős fékpadon, automata autómosóban, illetve
a gépjármű vasúti vagy tengeri szállításakor...
stb.)
Az eljárás a sebességváltó és a rögzítőfék
típusától függően változik.
Kézi vagy automata
sebességváltóval és
manuális rögzítőfékkel
/
Kioldásukhoz
► Ha a gépjármű álló helyzetben van, és jár a
motor , nyomja le a fékpedált.
►

Kézi sebességváltónál tegye a sebességváltó
kart üresbe.
►


Automata sebességváltónál állítsa a
fokozatválasztót

N helyzetbe.
►

Engedje ki a rögzítőféket.
►


Engedje fel a fékpedált, majd vegye le a
gyújtást.
Kézi sebességváltónál és
elektromos rögzítőféknél
/
Kioldásukhoz
► Járó motor és a fékpedál lenyomása mellett
kapcsoljon üres sebességi fokozatba.
►

A
fékpedált benyomva vegye le a gyújtást. ►

Engedje fel a fékpedált, majd adja rá ismét a
gyújtást.
►

Lenyomott fékpedál mellett nyomja meg a
szabályzókart, és oldja ki a rögzítőféket.
►

Engedje fel a fékpedált, majd vegye le a
gyújtást.
Visszatérés a normál működéshez
► A fékpedált benyomva indítsa újra a motort.
Automata sebességváltónál és elektromos rögzítőféknél
/
Kioldásukhoz
► Járó motor és lenyomott fékpedál mellett
állítsa a sebességfokozat-választót N
állásba.
►

A
fékpedált benyomva vegye le a gyújtást.
►

Engedje fel a fékpedált, majd adja rá ismét a
gyújtást.
►


Lenyomott fékpedál mellett nyomja meg a
szabályzókart, és oldja ki a rögzítőféket.
►


Engedje fel a fékpedált, majd vegye le a
gyújtást.
Visszatérés a normál működéshez
► A fékpedált benyomva indítsa újra a motort.
Fokozatválasztóval
(elektromos) és elektromos
rögzítőfékkel
/
Kioldási eljárás
► Álló gépjárműnél és a járó motornál nyomja
be a fékpedált és válassza az N fokozatot.
5 másodpercen belül:
► Nyomja be és tartsa lenyomva a fékpedált,
majd kövesse az alábbi sorrendet: vegye
le a gyújtást és tolja előre vagy hátra a
fokozatválasztót.
► Engedje fel a fékpedált, majd adja rá ismét a
gyújtást.
► Helyezze lábát a fékpedálra, és nyomja meg
az elektronikus rögzítőfék gombját a kioldáshoz.
► Engedje fel a fékpedált, majd vegye le a
gyújtást.
15 percig megjelenik egy a kerekek
feloldását megerősítő üzenet a
műszerfalon.
Mosás módban egy üzenet jelenhet meg a
műszerfalon, jelezve, hogy az audiorendszer
nem frissíthető.
Visszatérés a normál működéshez
► A fékpedált benyomva indítsa újra a motort.
