Schimbarea unei roţi
ASISTEN
ŢĂ RAPID
Ă
7


- Coborâţi complet vehiculul, repliaţi cricul
şi îndepărtaţi-l.

- Strângeţi din nou prezoanele cu
manivela, blocaţi-le fără a forţa.

- Puneţi roata cu pană în suport.
- Agăţaţi suportul pe cârlig apoi ridicaţi
suportul folosind şurubul şi manivela.
Verificaţi că roata şi suportul sunt bine
apăsate pe planşeul vehiculului.

- Aveţi grijă la închiderea trapei ce este
situată pe treaptă.

- Păstraţi capacul roţii în vehicul.
Nu intraţi niciodată sub un vehicul dacă
acesta este ridicat numai cu un cric.
Nu folosiţi niciodată o maşină electrică

în locul manivelei de demontare roată.

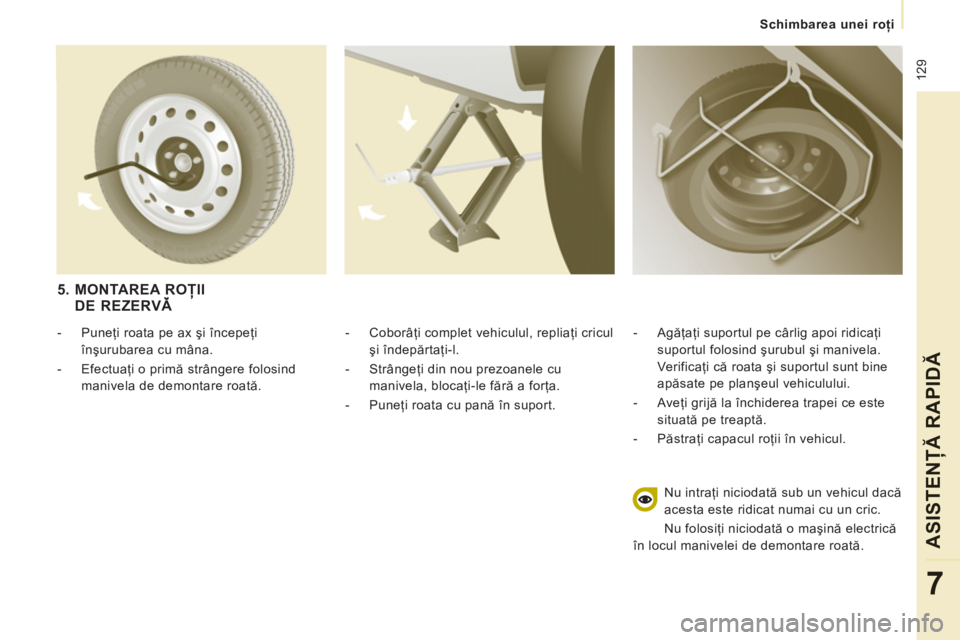

5. MONTAREA ROŢII DE REZERVĂ



- Puneţi roata pe ax şi începeţi
înşurubarea cu mâna.

- Efectuaţi o primă strângere folosind
manivela de demontare roată.

130
Protecţie împotriva zăpezii
OBTURATOR DETAŞABILPENTRU ZĂPA DĂ

În funcţie de destinaţie, obturatorul
detaşabil pentru zăpadă se montează pe
partea inferioară a barei de protecţie din
faţă, pentru evitarea înzăpezirii la nivelul
ventilatorului de răcire al radiatorului.


MONTARE



- Aşezaţi obturatorul mobil de zăpadă în
faţa axului său de centrare A
pe bara de
protecţie din faţă.

- Fixaţi-l apăsând la nivelul fiecărui
clips B
aflat în cele patru colţuri.

Nu uitaţi să îndepărtaţi obturatorul detaşabil
pentru zăpadă dacă temperatura exterioară
este mai mare de 10 °C (nu există risc de
ninsoare) sau dacă tractaţi.


DEMONTARE



- Treceţi cu o şurubelniţă la nivelul
orificiului aflat în apropierea fiecărui
clips.

- Folosiţi şurubelniţa ca o pârghie pentru
a desprinde fiecare clips B
în parte.



6. REMONTAREA ROŢII REPARATE

Remontarea roţii este aceeaşi cu etapa 5
fără a uita să puneţi capacul de roată.
Capitolul 8, secţiunea "Elemente de
identificare" pentru a localiza eticheta
pneurilor.
Roata de rezervă nu este concepută
pentru a rula pe distanţe lungi; verificaţi
rapid strângerea şuruburilor şi presiunea
roţii de rezervă în reţeaua CITROËN sau la
un service autorizat. De asemenea, reparaţi
şi remontaţi roata originală cât mai repede
posibil în cadrul reţelei CITROËN sau la un
service autorizat.

131
Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7

SCHIMBAREA UNEI LĂMPI


Tip C
Lampă halogen: desfaceţi
arcul de blocare din
locaşul său.
Tip A
Lampă în întregime
din sticlă: trageţi uşor
deoarece este montată
prin presare.

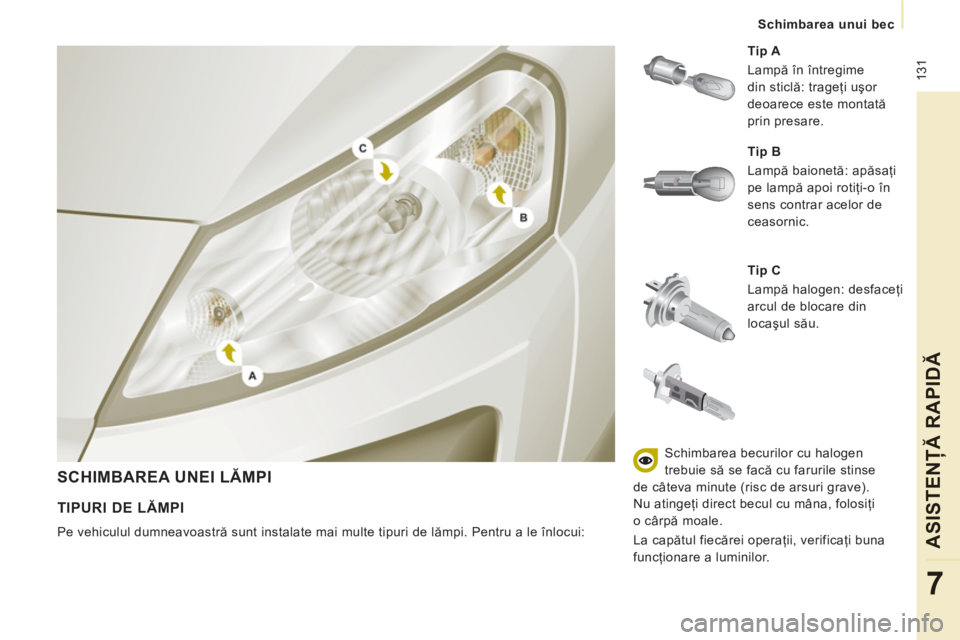

TIPURI DE LĂMPI

Pe vehiculul dumneavoastră sunt instalate mai multe tipuri de lămpi. Pentru a le înlocui:
Tip B
Lampă baionetă: apăsaţi
pe lampă apoi rotiţi-o în
sens contrar acelor de
ceasornic.
Schimbarea becurilor cu halogen
trebuie să se facă cu farurile stinse
de câteva minute (risc de arsuri grave).
Nu atingeţi direct becul cu mâna, folosiţi
o cârpă moale.
La capătul fiecărei operaţii, verificaţi buna
funcţionare a luminilor.

132
Schimbarea unui bec

3.
Semnalizatoare
Tip B
, PY21W - 21 W (culoarea
chihlimbarului)


- Rotiţi soclul becului în sens invers
acelor de ceasornic un sfert de tură.

- Scoateţi becul apăsând uşor pe el şi
rotindu-l în sens antiorar.

- Înlocuiţi becul.
- Verificaţi buna montare la loc a
capacului pe întreaga sa suprafaţă
pentru a asigura etanşeitatea.

Deschideţi capota motorului. Pentru a avea
acces la lămpi trebuie să ajungeţi cu mâna
în spatele blocului optic.
Pentru a remonta fiecare lampă, efectuaţi
operaţiunile în sens invers.


1.
Fază scurtă/Fază lungă
Tip C
, H4 -55 W


- Scoateţi capacul din mijloc trăgând de
partea de cauciuc moale.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare.

- Înlocuiţi becul având grijă ca acesta
să fie în contact cu partea metalică.
2.
Lumini de poziţie
Tip A
, W5W - 5 W


- Scoateţi capacul trăgând de partea
din cauciuc moale.

- Scoateţi soclul becului montat prin
presiune trăgând de conector.

- Înlocuiţi becul.

- Verificaţi buna montare la loc a
capacului pe întreaga sa suprafaţă
pentru a asigura etanşeitatea.
4.
Proiectoare de ceaţă
Tip C
, H1 - 55 W
Consultaţi reţeaua CITROËN sau un service
autorizat.

133
Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7

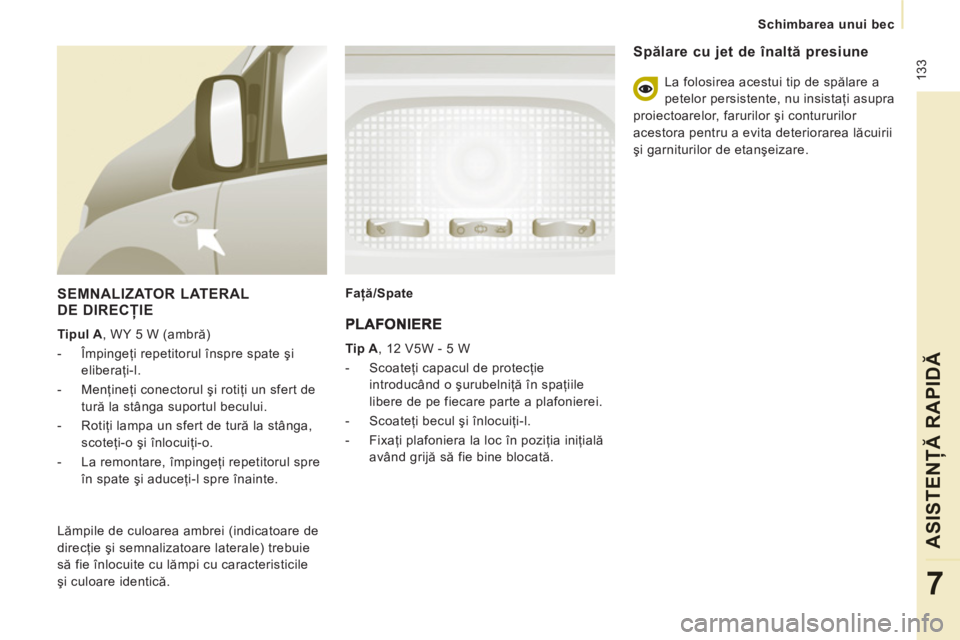

SEMNALIZATOR LATERAL DE DIRECŢIE


Tipul A
, WY 5 W (ambră)


- Împingeţi repetitorul înspre spate şi
eliberaţi-l.

- Menţineţi conectorul şi rotiţi un sfert de
tură la stânga suportul becului.

- Rotiţi lampa un sfert de tură la stânga,
scoteţi-o şi înlocuiţi-o.

- La remontare, împingeţi repetitorul spre
în spate şi aduceţi-l spre înainte.
Faţă/Spate

Lămpile de culoarea ambrei (indicatoare de
direcţie şi semnalizatoare laterale) trebuie
să fie înlocuite cu lămpi cu caracteristicile
şi culoare identică.

Tip A
, 12 V5W - 5 W


- Scoateţi capacul de protecţie
introducând o şurubelniţă în spaţiile
libere de pe fiecare parte a plafonierei.

- Scoateţi becul şi înlocuiţi-l.

- Fixaţi plafoniera la loc în poziţia iniţială
având grijă să fie bine blocată.



Spălare cu jet de înaltă presiune

La folosirea acestui tip de spălare a
petelor persistente, nu insistaţi asupra
proiectoarelor, farurilor şi contururilor
acestora pentru a evita deteriorarea lăcuirii
şi garniturilor de etanşeizare.

134
Schimbarea unui bec
LUMINI SPATE

Pentru mai multe informaţii despre lămpi,
consultaţi tabelul: "Tipuri de lămpi".

- Reperaţi lampa arsă înainte de a
deschide uşile spate la 180°. Capitolul 2,
secţiunea "Deschideri".

- Scoateţi cele două piuliţe de fixare.
Din exterior trageţi blocul optic
transparent.

- Ţinând blocul optic, debranşaţi
conectorul electric.
- Depărtaţi cele 8 lamele apoi scoateţi
suportul de bec.

- Scoateţi becul defect apăsând uşor pe
el şi rotindu-l în sensul invers acelor de
ceasornic.

- Înlocuiţi lampa.

1.
Stopuri/lumini de poziţie

Tip B
, P21/5W - 21/5 W

2.
Semnalizatoare de direcţie

Tip B
, PY21W - 21 W (ambră)

3.
Lumini de mers înapoi

Tip B
, P21W - 21 W

4.
Faruri ceaţă

Tip B
, P21W - 21 W La remontare, vă rugăm să aveţi grijă la
poziţionarea corectă:


- a celor 8 lamele,

- a celor doi pinteni albi aflaţi în cele
două găuri din cauciuc pentru a menţine
etanşeitatea becului,

- firul de alimentare pentru a nu se
deteriora.

Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7

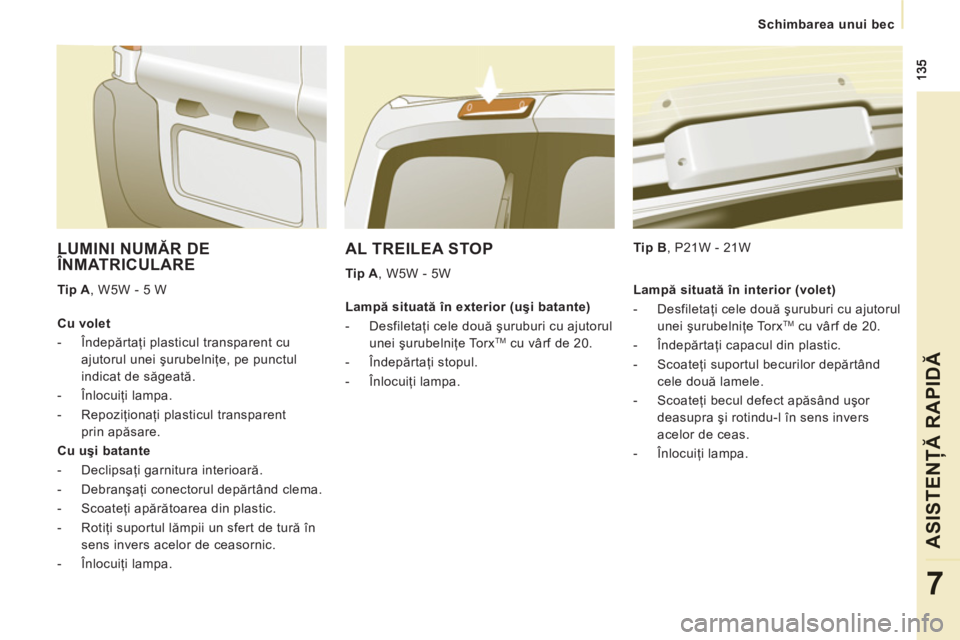

AL TREILEA STOP


Tip A
, W5W - 5W
Tip B
, P21W - 21W

LUMINI NUMĂR DE ÎNMATRICULARE


Tip A
, W5W - 5 W

Cu volet


- Îndepărtaţi plasticul transparent cu
ajutorul unei şurubelniţe, pe punctul
indicat de săgeată.

- Înlocuiţi lampa.

- Repoziţionaţi plasticul transparent
prin apăsare.


Cu uşi batante


- Declipsaţi garnitura interioară.

- Debranşaţi conectorul depărtând clema.

- Scoateţi apărătoarea din plastic.

- Rotiţi suportul lămpii un sfert de tură în
sens invers acelor de ceasornic.

- Înlocuiţi lampa.


Lampă situată în exterior (uşi batante)


- Desfiletaţi cele două şuruburi cu ajutorul
unei
şurubelniţe Torx TM
cu vârf de 20.

- Îndepărtaţi stopul.

- Înlocuiţi lampa.
Lampă situată în interior (volet)


- Desfiletaţi cele două şuruburi cu ajutorul
unei şurubelniţe Torx
TM
cu vârf de 20.

- Îndepărtaţi capacul din plastic.

- Scoateţi suportul becurilor depărtând
cele două lamele.

- Scoateţi becul defect apăsând uşor
deasupra şi rotindu-l în sens invers
acelor de ceas.

- Înlocuiţi lampa.

136
Schimbarea unei siguranţe

SCHIMBAREA UNEI SIGURANŢE

Cele trei cutii cu siguranţe sunt situate:


-
în planşa de bord în dreapta (în spatele spaţiului
de depozitare diverse, escamotabilă),


- în habitaclu (compartiment baterie),

- sub capota motorului.
Scoaterea şi montarea uneisiguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea cauzei incidentului şi
ca aceasta să fie remediată.

Întodeauna înlocuiţi o siguranţă defectă
cu alta de calibru echivalent. CITROËN declină orice responsabilitate
privind plata reparaţiei vehiculului
dumneavoastră sau disfuncţiile cauzate
de instalarea de accesorii auxiliare, care
nu sunt furnizate sau recomandate de
CITROËN şi care nu au fost instalate
conform indicaţiilor fabricantului, în mod
special pentru orice aparat al cărui consum
depăşeşte 10 miliamperi. Informaţiile comunicate nu sunt decât
pentru siguranţele care pot fi schimbate de
utilizator. Pentru oricare altă intervenţie,
vizitaţi reţeaua CITROËN sau un service
autorizat.
În atenţia profesioniştilor: pentru o
informare completă asupra siguranţelor
şi releului, consultaţi schemele de la
"Metode" pe care le găsiţi în Reţea.

137


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

SIGURANŢELE DIN PLANŞA DE BORD DIN PARTEA DREATĂ ŢŞŢŞ



- Basculaţi spaţiul de depozitare obiecte
mărunte apoi trageţi-l cu putere pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)

Afectare


1


15
Ştergător spate


2


-
Liberă


3


5
Calculator airbag


4


10
Senzor unghi volan, Priză diagnostic, Senzor ESP, Ventilaţie
manuală, Contactor ambreiaj, Înălţime fascicul proiectoare,
Pompă filtru de particule


5


30
Retrovizoare cu comandă electrică, Motor geam electric
pasager


6


30
Alimentare geamuri electrice faţă



7


5
Plafoniere şi iluminare torpedo


8


20
Ecran multifuncţie, Sirenă alarmă antifurt, Autoradio,
Magazie CD, Radiotelefon, Cutie servitudine remorcă
(post-echipare)


9


10
Priză accesorii în rândul 2


10


30
Corector spate, Comenzi sub volan,
Tablou de bord


11


15
Priză diagnostic, Contactor antifurt


12


15
Kit mâini libere, Calculator airbag, Calculator asistenţă la
parcarea cu spatele


13


5
Cutie de servitudine motor, Cutie de servitudine remorcă


14


15
Senzor de ploaie, Ventilaţie spate, Aer condiţionat automatic,
Tablou de bord


15


30
Blocare/deblocare/supra-blocare a deschiderilor


16



-
Liberă


17


40
Dejivrare lunetă, Dejivrare retrovizoare

138
Schimbarea unei siguranţe
SIGURANTE HABITACLU



- Declipsaţi capacul compartimentului
bateriei.

- Deconectaţi cablul roşu al bateriei (+).

După intervenţie închideţi cu mare grijă
capacul.

Siguranţe


A (amperi)

Afectare


1


30
Încălzire scaune


2


20
Priză 12 V în rândul 3


3


40/50
Cutie servitudine remorcă (post-echipare)


4


-
Liberă


36


15
Încuietori uşi batante


37


10
Încuietori uşi batante


38



20
Ştergătoare uşi batante


39


10
Ventilaţie spate


40


5
Retrovizoare rabatabile
