CITROEN JUMPER SPACETOURER 2017 Instrukcja obsługi (in Polish)

179
Spacetourer-VP_pl_Chap05_securite_ed01-2016

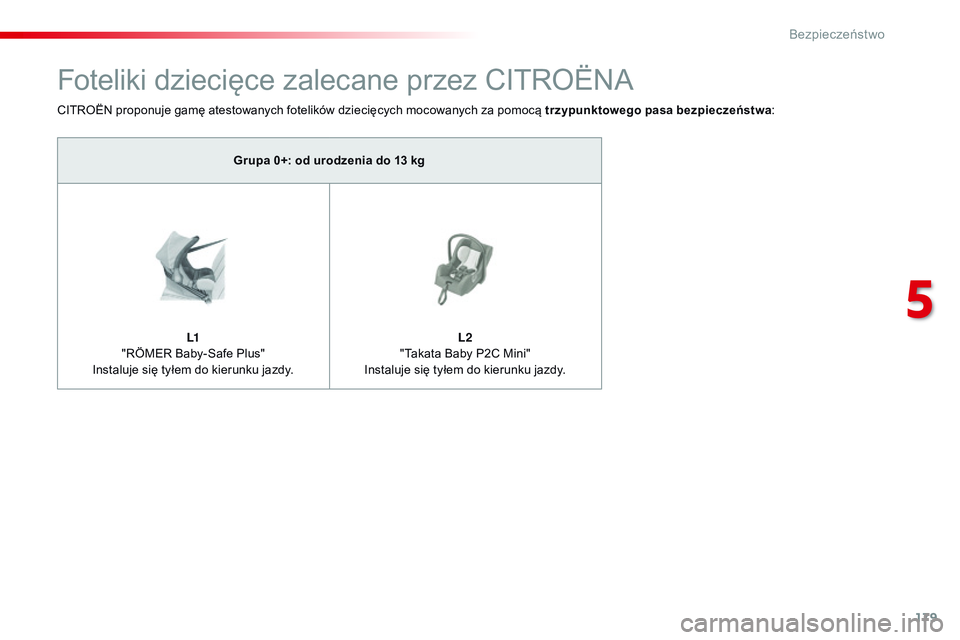

Foteliki dziecięce zalecane przez CITROËNA
CITROËN proponuje gamę atestowanych fotelików dziecięcych mocowanych za pomocą trzypunktowego pasa bezpieczeństwa:Grupa 0+: od urodzenia do 13 kg
L1
"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy. L2

"Takata Baby P2C Mini"
Instaluje się tyłem do kierunku jazdy.
5
Bezpieczeństwo

180

Spacetourer-VP_pl_Chap05_securite_ed01-2016

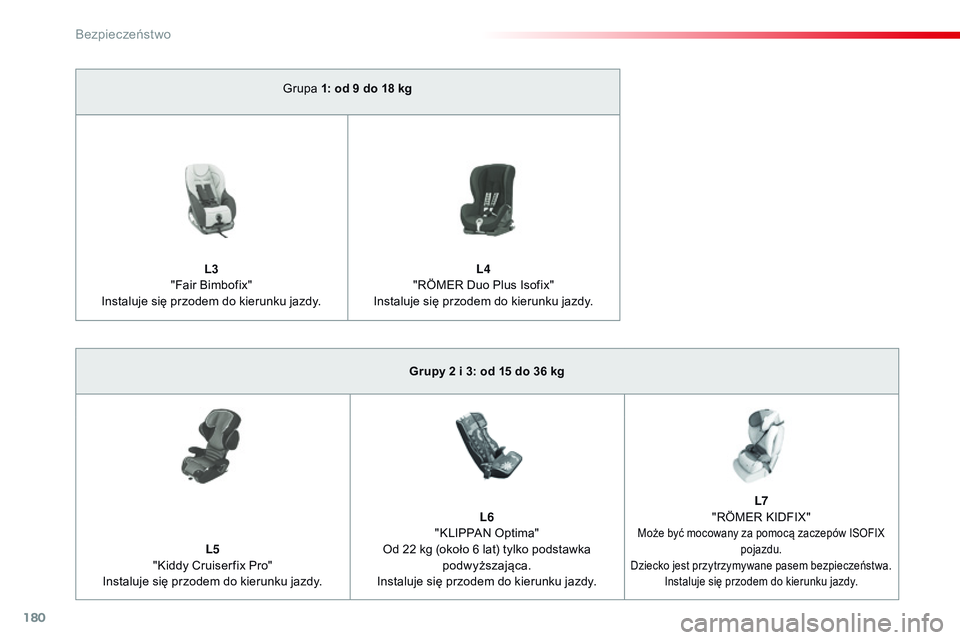

Grupa 1: od 9 do 18 kg
L3
"Fair Bimbofix"
Instaluje siÄ™ przodem do kierunku jazdy. L4

"RÖMER Duo Plus Isofix"
Instaluje siÄ™ przodem do kierunku jazdy.
Grupy 2 i
3: od 15 do 36 kg
L5
"Kiddy Cruiser fix Pro"
Instaluje siÄ™ przodem do kierunku jazdy. L6

"KLIPPAN Optima"
Od 22 kg (około 6 lat) tylko podstawka podwyższająca.
Instaluje siÄ™ przodem do kierunku jazdy. L7

"RÖMER KIDFIX"
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa. Instaluje się przodem do kierunku jazdy.
Bezpieczeństwo

181
Spacetourer-VP_pl_Chap05_securite_ed01-2016

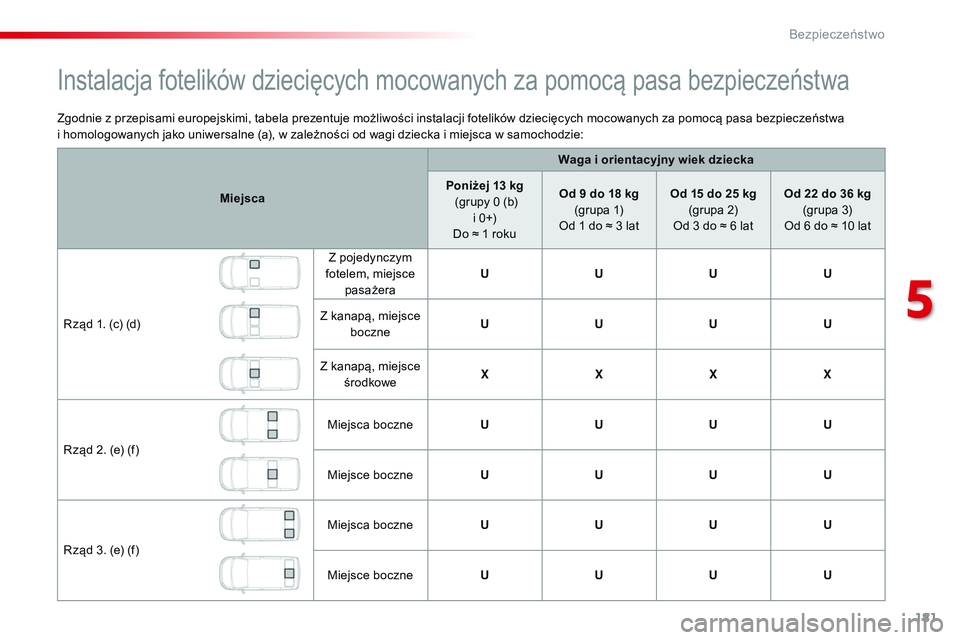

Zgodnie z przepisami europejskimi, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca w samochodzie:
Miejsca Waga i
orientacyjny wiek dziecka
Poniżej 13 kg (grupy 0 (b) i
0+)
Do ≈ 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 do ≈ 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat
RzÄ…d 1. (c) (d) Z pojedynczym
fotelem, miejsce pasażera U
UUU
Z kanapÄ…, miejsce boczne U
UUU
Z kanapą, miejsce środkowe X
XXX
RzÄ…d 2. (e) (f) Miejsca boczne
UUUU
Miejsce boczne UUUU
RzÄ…d 3. (e) (f) Miejsca boczne
UUUU
Miejsce boczne UUUU
Instalacja fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
5
Bezpieczeństwo

182
Spacetourer-VP_pl_Chap05_securite_ed01-2016
(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we
wszystkich samochodach przy użyciu pasa
bezpieczeństwa.
(b):

G
rupa 0: od urodzenia do 10 kg. Gondoli
i
"łóżeczek samochodowych" nie można
instalować na przednim fotelu pasażera.
(c):

P
rzed montażem fotelika dziecięcego
należy zapoznać się z przepisami
obowiÄ…zujÄ…cymi w danym kraju.
(d)

K
iedy fotelik dziecięcy "tyłem do kierunku
jazdy" instaluje się na miejscu pasażera
z
przodu, czołową poduszkę powietrzną
pasażera należy koniecznie wyłączyć.
Zaniedbanie tego grozi poważnym
zranieniem albo śmiercią dziecka
w
momencie zadziałania poduszki
powietrznej.
K

iedy fotelik dziecięcy "przodem do
kierunku jazdy" instaluje siÄ™ na miejscu
pasażera z
przodu, czołowa poduszka
powietrzna pasażera musi pozostać
włączona.
(e)

A
by zainstalować fotelik dziecięcy na
tylnym miejscu, należy przesunąć do
przodu przednie siedzenia i
wyprostować
oparcie, aby zapewnić odpowiednią ilość
miejsca na fotelik i
nogi dziecka.
(f)

A
by zainstalować fotelik dziecięcy na
tylnym miejscu, "tyłem do kierunku jazdy"
lub "przodem do kierunku jazdy", ustawić
tylne siedzenie w
położeniu maksymalnie
cofniętym z
wyprostowanym oparciem.Wyjąć i schować zagłówek przed
z ainstalowaniem fotelika dziecięcego
z
oparciem na miejscu pasażera.
Zamontować zagłówek na swoim miejscu
po zdemontowaniu fotelika dziecięcego.U Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego
mocowanego za pomocÄ… pasa
bezpieczeństwa "tyłem do kierunku jazdy"
i/lub "przodem do kierunku jazdy".
X

M
iejsce nieprzystosowane do instalacji
fotelika dziecięcego z podanej grupy
wagowej.
Bezpieczeństwo

183
Spacetourer-VP_pl_Chap05_securite_ed01-2016

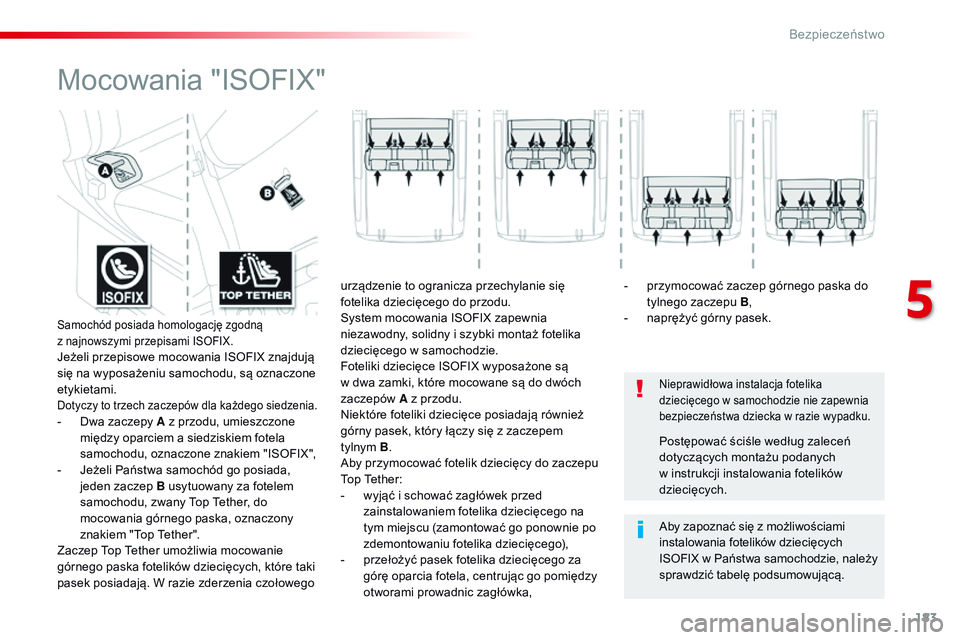

Mocowania "ISOFIX"
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie zapewnia
bezpieczeństwa dziecka w
razie wypadku.
Aby zapoznać się z możliwościami
instalowania fotelików dziecięcych
ISOFIX w Państwa samochodzie, należy
sprawdzić tabelę podsumowującą. Postępować ściśle według zaleceń
dotyczących montażu podanych
w instrukcji instalowania fotelików
dziecięcych.
Samochód posiada homologację zgodną
z najnowszymi przepisami ISOFIX.
Jeżeli przepisowe mocowania ISOFIX znajdują
się na wyposażeniu samochodu, są oznaczone
etykietami.
Dotyczy to trzech zaczepów dla każdego siedzenia.- Dwa zaczepy A z przodu, umieszczone
między oparciem a siedziskiem fotela
samochodu, oznaczone znakiem "ISOFIX",
-

J
eżeli Państwa samochód go posiada,
jeden zaczep B usytuowany za fotelem
samochodu, zwany Top Tether, do
mocowania górnego paska, oznaczony
znakiem "Top Tether".
Zaczep Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych, które taki
pasek posiadają. W razie zderzenia czołowego urządzenie to ogranicza przechylanie się
fotelika dziecięcego do przodu.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w
dwa zamki, które mocowane są do dwóch
zaczepów A z przodu.
Niektóre foteliki dziecięce posiadają również
górny pasek, który łączy się z zaczepem
tylnym B.
Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:
-

w
yjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego na
tym miejscu (zamontować go ponownie po
zdemontowaniu fotelika dziecięcego),
-

p
rzełożyć pasek fotelika dziecięcego za
górę oparcia fotela, centrując go pomiędzy
otworami prowadnic zagłówka, -

p
rzymocować zaczep górnego paska do
tylnego zaczepu B ,
-
n
aprężyć górny pasek.
5
Bezpieczeństwo

184
Spacetourer-VP_pl_Chap05_securite_ed01-2016

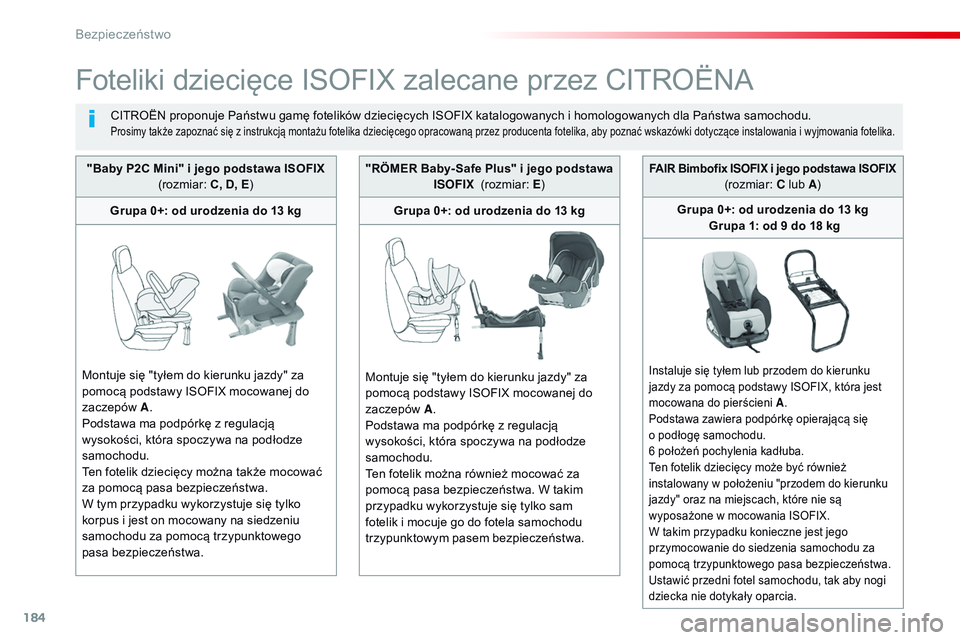

Foteliki dziecięce ISOFIX zalecane przez CITROËNA
CITROËN proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"Baby P2C Mini" i jego podstawa ISOFIX
( rozmiar: C, D, E)
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za
pomocÄ… podstawy ISOFIX mocowanej do
zaczepów A .
Podstawa ma podpórkę z
regulacjÄ…
wysokości, która spoczywa na podłodze
samochodu.
Ten fotelik dziecięcy można także mocować
za pomocą pasa bezpieczeństwa.
W tym przypadku wykorzystuje siÄ™ tylko
korpus i
jest on mocowany na siedzeniu
samochodu za pomocÄ… trzypunktowego
pasa bezpieczeństwa.FAIR Bimbofix ISOFIX i jego podstawa ISOFIX
(rozmiar: C lub A)
Grupa 0+: od urodzenia do 13 kg Grupa 1: od 9 do 18 kg
Instaluje się tyłem lub przodem do kierunku
jazdy za pomocą podstawy ISOFIX, która jest
mocowana do pierścieni A .
Podstawa zawiera podpórkę opierającą się
o
podłogę samochodu.
6 położeń pochylenia kadłuba.
Ten fotelik dziecięcy może być również
instalowany w
położeniu "przodem do kierunku
jazdy" oraz na miejscach, które nie są
wyposażone w
mocowania ISOFIX.
W takim przypadku konieczne jest jego
przymocowanie do siedzenia samochodu za
pomocą trzypunktowego pasa bezpieczeństwa.
Ustawić przedni fotel samochodu, tak aby nogi
dziecka nie dotykały oparcia.
"RÖMER Baby- Safe Plus" i j ego podstawa
ISOFIX (rozmiar: E )
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za
pomocÄ… podstawy ISOFIX mocowanej do
zaczepów A .
Podstawa ma podpórkę z
regulacjÄ…
wysokości, która spoczywa na podłodze
samochodu.
Ten fotelik można również mocować za
pomocą pasa bezpieczeństwa. W takim
przypadku wykorzystuje siÄ™ tylko sam
fotelik i
mocuje go do fotela samochodu
trzypunktowym pasem bezpieczeństwa.
Bezpieczeństwo

185
Spacetourer-VP_pl_Chap05_securite_ed01-2016

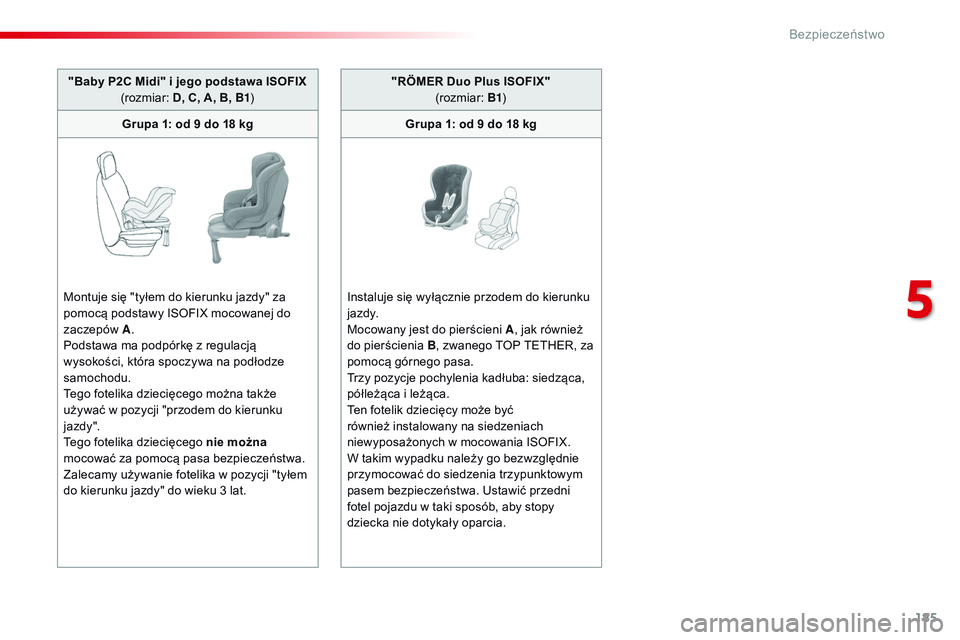

"Baby P2C Midi" i jego podstawa ISOFIX
( rozmiar: D, C, A, B, B1 )
Grupa 1: od 9 do 18 kg
Montuje się "tyłem do kierunku jazdy" za
pomocÄ… podstawy ISOFIX mocowanej do
zaczepów A .
Podstawa ma podpórkę z
regulacjÄ…
wysokości, która spoczywa na podłodze
samochodu.
Tego fotelika dziecięcego można także
używać w
pozycji "przodem do kierunku
ja zdy ".
Tego fotelika dziecięcego nie można
mocować za pomocą pasa bezpieczeństwa.
Zalecamy używanie fotelika w
pozycji "tyłem
do kierunku jazdy" do wieku 3 lat. "RÖMER Duo Plus ISOFIX"
(rozmiar: B1)
Grupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku
j a zdy.
Mocowany jest do pierścieni A , jak również
do pierścienia B, zwanego TOP TETHER, za
pomocą górnego pasa.
Trzy pozycje pochylenia kadłuba: siedząca,
półleżąca i
leżąca.
Ten fotelik dziecięcy może być
również instalowany na siedzeniach
niewyposażonych w
mocowania ISOFIX.
W takim wypadku należy go bezwzględnie
przymocować do siedzenia trzypunktowym
pasem bezpieczeństwa. Ustawić przedni
fotel pojazdu w
taki sposób, aby stopy
dziecka nie dotykały oparcia.
5
Bezpieczeństwo

186
Spacetourer-VP_pl_Chap05_securite_ed01-2016

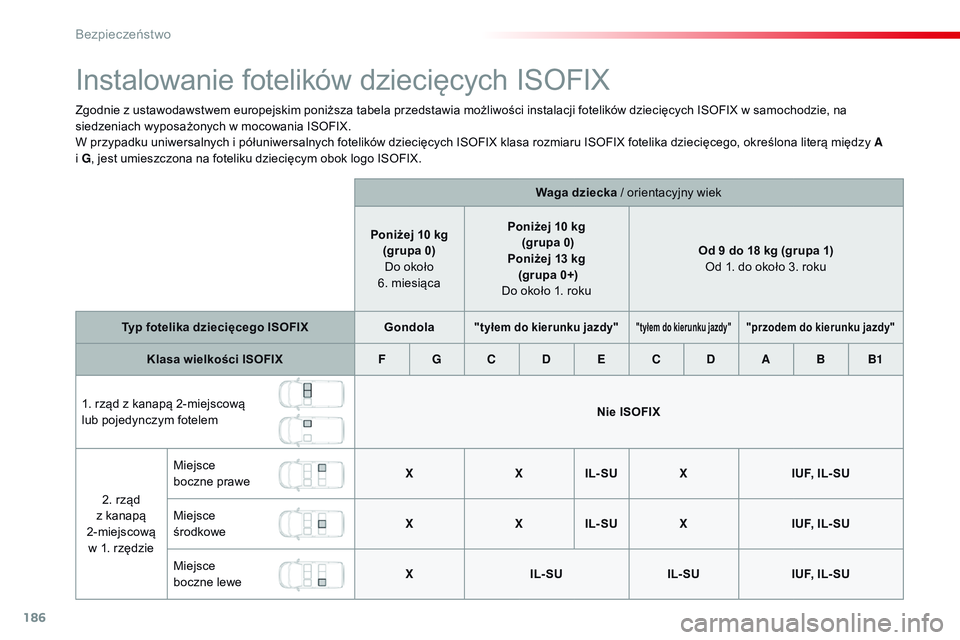

Instalowanie fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na
s iedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i
półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A
i
G , jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6.
miesiącaPoniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola
"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXF G C D E C D A B B1
1. rzÄ…d z

kanapÄ… 2-miejscowÄ…
lub pojedynczym fotelem Nie ISOFIX
2. rzÄ…d
z

kanapÄ…
2-miejscowÄ… w

1. rzędzie Miejsce
boczne prawe
X
XIL- SU X IUF, IL- SU
Miejsce
środkowe X
XIL- SU X IUF, IL- SU
Miejsce
boczne lewe X
IL- SU IL- SUIUF, IL- SU
Bezpieczeństwo

187
Spacetourer-VP_pl_Chap05_securite_ed01-2016

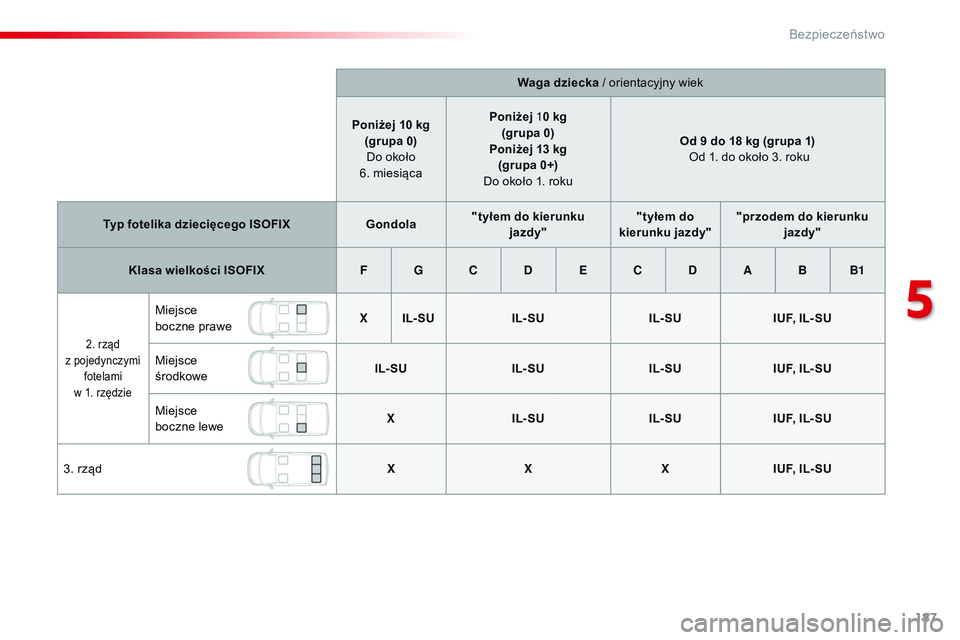

Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6.

miesiąca Poniżej
10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola"tyłem do kierunku
jazdy" "tyłem do
kierunku jazdy" "przodem do kierunku
jazdy"
Klasa wielkości ISOFIX F G C D E C D A B B1
2. rzÄ…d
z

pojedynczymi fotelami
w

1. rzędzie
Miejsce
boczne prawe X
IL- SU IL- SU IL- SUIUF, IL- SU
Miejsce
środkowe IL- SU
IL- SUIL- SUIUF, IL- SU
Miejsce
boczne lewe X
IL- SU IL- SUIUF, IL- SU
3. rzÄ…d XXXIUF, IL- SU
5
Bezpieczeństwo

188
Spacetourer-VP_pl_Chap05_securite_ed01-2016

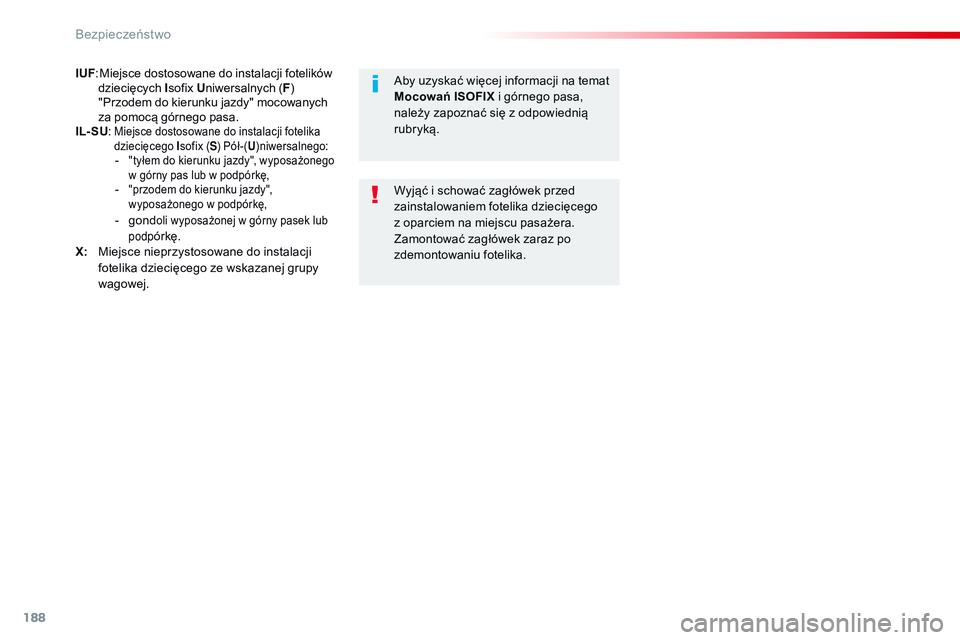

IUF: Miejsce dostosowane do instalacji fotelików
dziecięcych Isofix U niwersalnych
(F )
"Przodem do kierunku jazdy" mocowanych
za pomocą górnego pasa.
IL- SU :

Miejsce dostosowane do instalacji fotelika
dziecięcego Isofix ( S) Pół-( U)niwersalnego:
- "tyłem do kierunku jazdy", wyposażonego
w
górny pas lub w podpórkę,
- "przodem do kierunku jazdy",
wyposażonego w p odpórkę,
- gondoli wyposażonej w górny pasek lub
podpórkę.
X:
M
iejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej. Wyjąć i
schować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika. Aby uzyskać więcej informacji na temat
Mocowań ISOFIX i górnego pasa,
należy zapoznać się z odpowiednią
rubrykÄ….
Bezpieczeństwo
