CITROEN JUMPER SPACETOURER 2017 Instrukcja obsługi (in Polish)

189
Spacetourer-VP_pl_Chap05_securite_ed01-2016

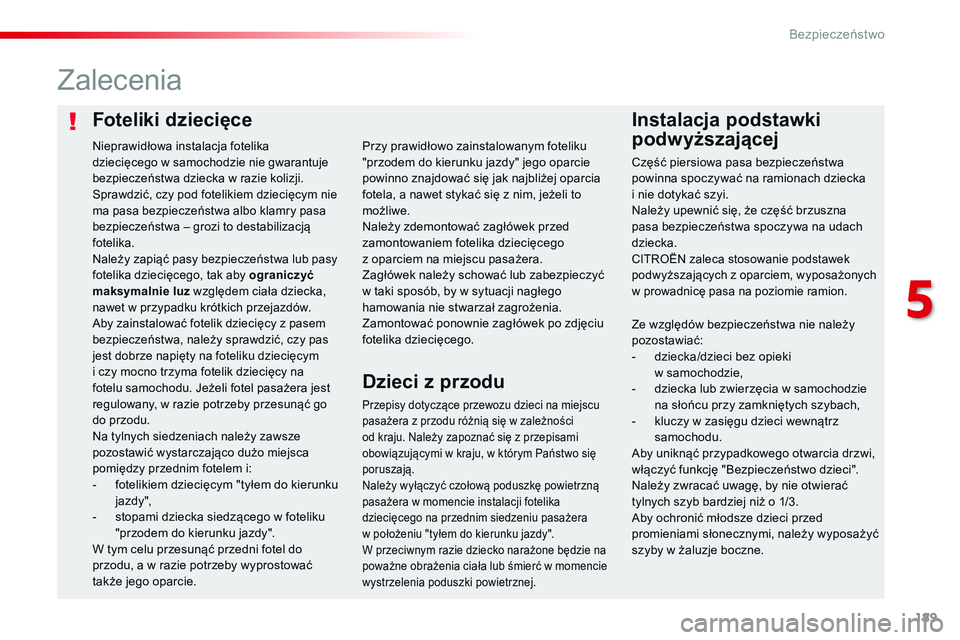

Foteliki dziecięceInstalacja podstawki
podwyższającej
Zalecenia
Przepisy dotyczące przewozu dzieci na miejscu
pasażera z
przodu różnią się w zależności
od kraju. Należy zapoznać się z
przepisami
obowiązującymi w
kraju, w którym Państwo się
poruszają.
Należy wyłączyć czołową poduszkę powietrzną
pasażera w
momencie instalacji fotelika
dziecięcego na przednim siedzeniu pasażera
w
położeniu "tyłem do kierunku jazdy".
W
przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w
momencie
wystrzelenia poduszki powietrznej.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy" jego oparcie
powinno znajdować się jak najbliżej oparcia
fotela, a
nawet stykać się z nim, jeżeli to
możliwe.
Należy zdemontować zagłówek przed
zamontowaniem fotelika dziecięcego
z
oparciem na miejscu pasażera.
Zagłówek należy schować lub zabezpieczyć
w
taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia.
Zamontować ponownie zagłówek po zdjęciu
fotelika dziecięcego.Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w
razie kolizji.
Sprawdzić, czy pod fotelikiem dziecięcym nie
ma pasa bezpieczeństwa albo klamry pasa
bezpieczeństwa – grozi to destabilizacją
fotelika.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, tak aby ograniczyć
maksymalnie luz względem ciała dziecka,
nawet w
przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy z
pasem
bezpieczeństwa, należy sprawdzić, czy pas
jest dobrze napięty na foteliku dziecięcym
i
czy mocno trzyma fotelik dziecięcy na
fotelu samochodu. Jeżeli fotel pasażera jest
regulowany, w
razie potrzeby przesunąć go
do przodu.
Na tylnych siedzeniach należy zawsze
pozostawić wystarczająco dużo miejsca
pomiędzy przednim fotelem i:
- fotelikiem dziecięcym "tyłem do kierunku ja zdy ",
-

s
topami dziecka siedzącego w foteliku
"przodem do kierunku jazdy".
W tym celu przesunąć przedni fotel do
przodu, a
w razie potrzeby wyprostować
także jego oparcie.
Dzieci z przodu
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka
i
nie dotykać szyi.
Należy upewnić się, że część brzuszna
pasa bezpieczeństwa spoczywa na udach
dziecka.
CITROËN zaleca stosowanie podstawek
podwyższających z oparciem, wyposażonych
w
prowadnicę pasa na poziomie ramion.
Ze względów bezpieczeństwa nie należy
pozostawiać:
-
d
ziecka/dzieci bez opieki
w
samochodzie,
-

d
ziecka lub zwierzęcia w samochodzie
na słońcu przy zamkniętych szybach,
-

k
luczy w zasięgu dzieci wewnątrz
samochodu.
Aby uniknąć przypadkowego otwarcia drzwi,
włączyć funkcję "Bezpieczeństwo dzieci".
Należy zwracać uwagę, by nie otwierać
tylnych szyb bardziej niż o
1/3.
Aby ochronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w
żaluzje boczne.
5
Bezpieczeństwo

190
Spacetourer-VP_pl_Chap05_securite_ed01-2016

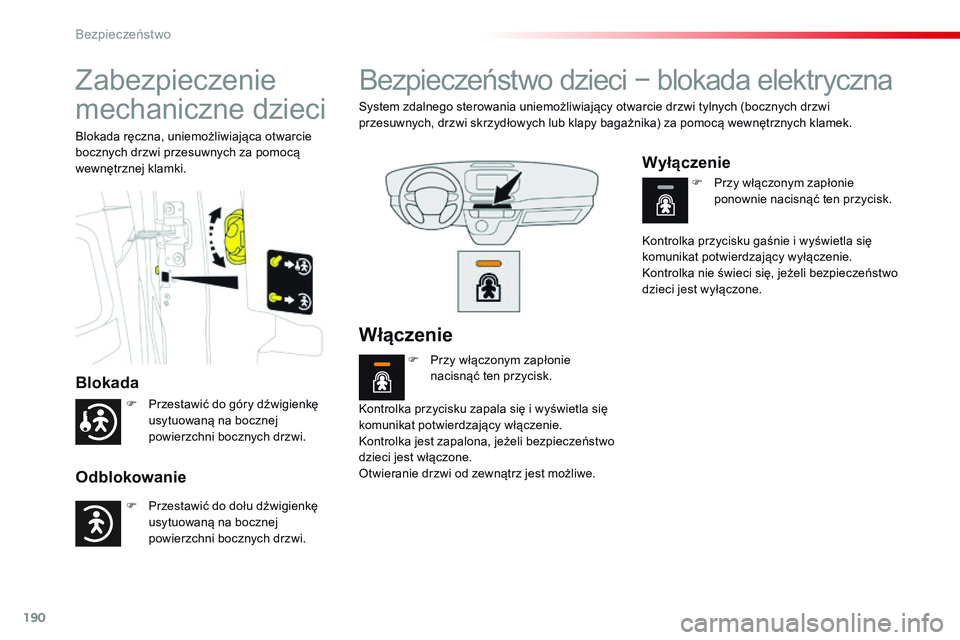

Zabezpieczenie
mechaniczne dzieci
Blokada
Odblokowanie
Blokada ręczna, uniemożliwiająca otwarcie
bocznych drzwi przesuwnych za pomocą
wewnętrznej klamki.
Bezpieczeństwo dzieci − blokada elektryczna
System zdalnego sterowania uniemożliwiający otwarcie drzwi tylnych (bocznych drzwi
przesuwnych, drzwi skrzydłowych lub klapy bagażnika) za pomocą wewnętrznych klamek.Kontrolka przycisku zapala się i
wyświetla się
komunikat potwierdzający włączenie.
Kontrolka jest zapalona, jeżeli bezpieczeństwo
dzieci jest włączone.
Otwieranie drzwi od zewnątrz jest możliwe. Kontrolka przycisku gaśnie i
wyświetla się
komunikat potwierdzający wyłączenie.
Kontrolka nie świeci się, jeżeli bezpieczeństwo
dzieci jest wyłączone.
Włączenie
F Przy włączonym zapłonie nacisnąć ten przycisk. F

P
rzy włączonym zapłonie
ponownie nacisnąć ten przycisk.
Wyłączenie
F Przestawić do góry dźwigienkę usytuowaną na bocznej
powierzchni bocznych drzwi.
F

P
rzestawić do dołu dźwigienkę
usytuowaną na bocznej
powierzchni bocznych drzwi.
Bezpieczeństwo

191
Spacetourer-VP_pl_Chap05_securite_ed01-2016

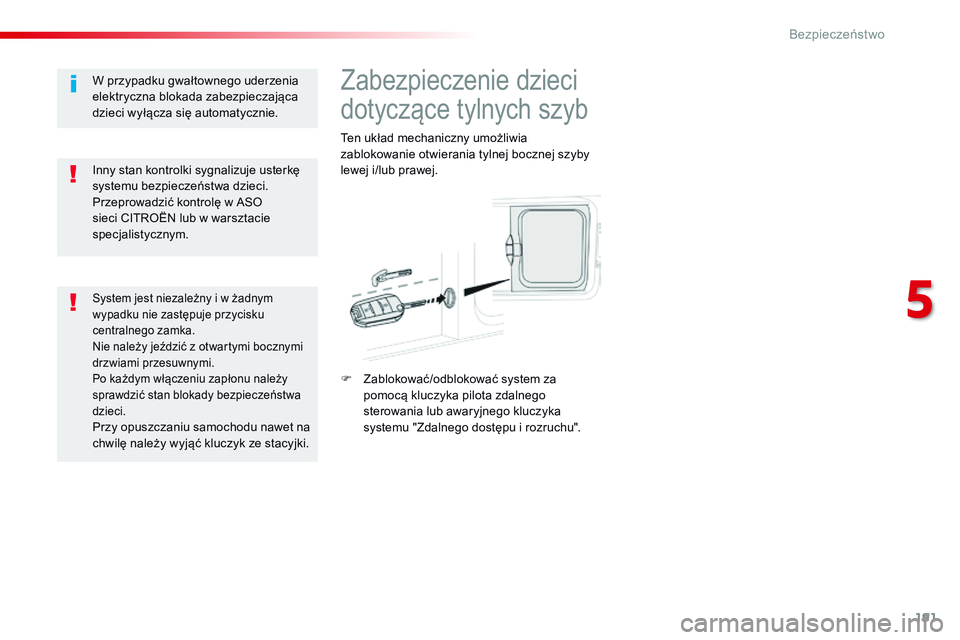

Zabezpieczenie dzieci
dotyczące tylnych szyb
Ten układ mechaniczny umożliwia
zablokowanie otwierania tylnej bocznej szyby
lewej i/lub prawej.
F
Z
ablokować/odblokować system za
pomocą kluczyka pilota zdalnego
sterowania lub awaryjnego kluczyka
systemu "Zdalnego dostępu i
rozruchu".
Inny stan kontrolki sygnalizuje usterkę
systemu bezpieczeństwa dzieci.
Przeprowadzić kontrolę w

ASO
sieci CITROËN lub w

warsztacie
specjalistycznym. W przypadku gwałtownego uderzenia
elektryczna blokada zabezpieczająca
dzieci wyłącza się automatycznie.
System jest niezależny i w żadnym
w ypadku nie zastępuje przycisku
centralnego zamka.
Nie należy jeździć z
otwartymi bocznymi
drzwiami przesuwnymi.
Po każdym włączeniu zapłonu należy
sprawdzić stan blokady bezpieczeństwa
dzieci.
Przy opuszczaniu samochodu nawet na
chwilę należy wyjąć kluczyk ze stacyjki.
5
Bezpieczeństwo

192
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

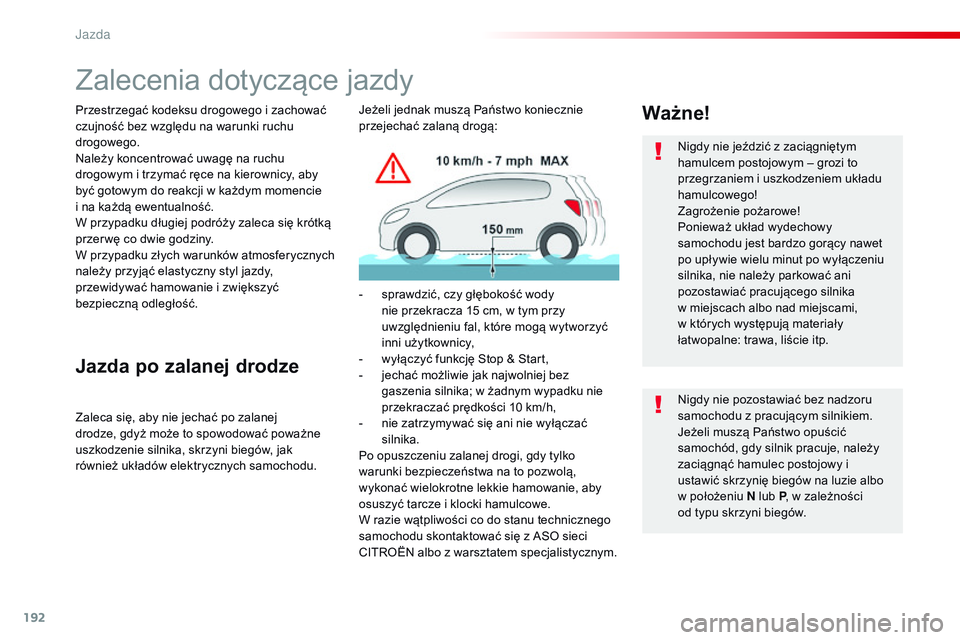

Zalecenia dotyczące jazdy
Przestrzegać kodeksu drogowego i zachować
czujność bez względu na warunki ruchu
drogowego.
Należy koncentrować uwagę na ruchu
drogowym i trzymać ręce na kierownicy, aby
być gotowym do reakcji w każdym momencie
i na każdą ewentualność.
W przypadku długiej podróży zaleca się krótką
przer wę co dwie godziny.
W przypadku złych warunków atmosferycznych
należy przyjąć elastyczny styl jazdy,
przewidywać hamowanie i zwiększyć
bezpieczną odległość. Nigdy nie jeździć z zaciągniętym
hamulcem postojowym – grozi to
przegrzaniem i uszkodzeniem układu
hamulcowego!
Zagrożenie pożarowe!
Ponieważ układ wydechowy
samochodu jest bardzo gorący nawet
po upływie wielu minut po wyłączeniu
silnika, nie należy parkować ani
pozostawiać pracującego silnika
w miejscach albo nad miejscami,
w których występują materiały
łatwopalne: trawa, liście itp.
Nigdy nie pozostawiać bez nadzoru
samochodu z pracującym silnikiem.
Jeżeli muszą Państwo opuścić
samochód, gdy silnik pracuje, należy
zaciągnąć hamulec postojowy i
ustawić skrzynię biegów na luzie albo
w
położeniu N lub P, w zależności
od
typu skrzyni biegów.
Jazda po zalanej drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak
również układów elektrycznych samochodu.
Ważne!Jeżeli jednak muszą Państwo koniecznie
przejechać zalaną drogą:
-
s
prawdzić, czy głębokość wody
nie przekracza 15 cm, w tym przy
uwzględnieniu fal, które mogą wytworzyć
inni użytkownicy,
-

w
yłączyć funkcję Stop & Start,
-

j
echać możliwie jak najwolniej bez
gaszenia silnika; w żadnym wypadku nie
przekraczać prędkości 10 km/h,
-

n
ie zatrzymywać się ani nie wyłączać
silnika.
Po opuszczeniu zalanej drogi, gdy tylko
warunki bezpieczeństwa na to pozwolą,
wykonać wielokrotne lekkie hamowanie, aby
osuszyć tarcze i klocki hamulcowe.
W razie wątpliwości co do stanu technicznego
samochodu skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym.
Jazda

193
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

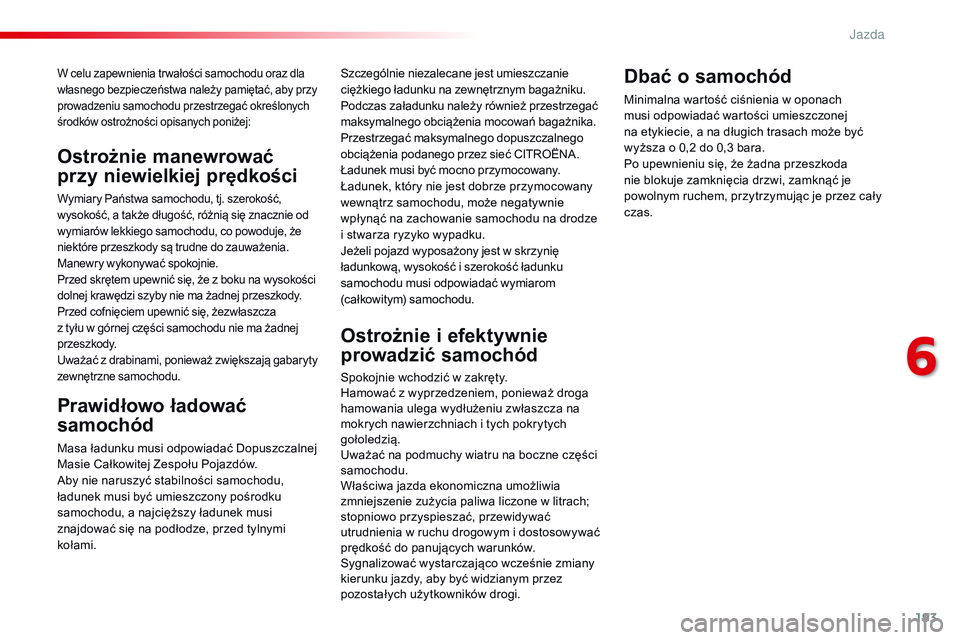

W celu zapewnienia tr wałości samochodu oraz dla
własnego bezpieczeństwa należy pamiętać, aby przy
prowadzeniu samochodu przestrzegać określonych
środków ostrożności opisanych poniżej:
Prawidłowo ładować
samochód
Masa ładunku musi odpowiadać Dopuszczalnej
Masie Całkowitej Zespołu Pojazdów.
Aby nie naruszyć stabilności samochodu,
ładunek musi być umieszczony pośrodku
samochodu, a najcięższy ładunek musi
znajdować się na podłodze, przed tylnymi
kołami.
Ostrożnie manewrować
przy niewielkiej prędkości
Wymiary Państwa samochodu, tj. szerokość,
wysokość, a także długość, różnią się znacznie od
wymiarów lekkiego samochodu, co powoduje, że
niektóre przeszkody są trudne do zauważenia.
Manewry wykonywać spokojnie.
Przed skrętem upewnić się, że z boku na wysokości
dolnej krawędzi szyby nie ma żadnej przeszkody.
Przed cofnięciem upewnić się, żezwłaszcza
z tyłu w górnej części samochodu nie ma żadnej
przeszkody.
Uważać z drabinami, ponieważ zwiększają gabaryty
zewnętrzne samochodu.
Szczególnie niezalecane jest umieszczanie
ciężkiego ładunku na zewnętrznym bagażniku.
Podczas załadunku należy również przestrzegać
maksymalnego obciążenia mocowań bagażnika.
Przestrzegać maksymalnego dopuszczalnego
obciążenia podanego przez sieć CITROËNA.
Ładunek musi być mocno przymocowany.
Ładunek, który nie jest dobrze przymocowany
wewnątrz samochodu, może negatywnie
wpłynąć na zachowanie samochodu na drodze
i stwarza ryzyko wypadku.
Jeżeli pojazd wyposażony jest w skrzynię
ładunkową, wysokość i szerokość ładunku
samochodu musi odpowiadać wymiarom
(całkowitym) samochodu.
Ostrożnie i efektywnie
prowadzić samochód
Spokojnie wchodzić w zakręty.
Hamować z wyprzedzeniem, ponieważ droga
hamowania ulega wydłużeniu zwłaszcza na
mokrych nawierzchniach i tych pokrytych
gołoledzią.
Uważać na podmuchy wiatru na boczne części
samochodu.
Właściwa jazda ekonomiczna umożliwia
zmniejszenie zużycia paliwa liczone w litrach;
stopniowo przyspieszać, przewidywać
utrudnienia w ruchu drogowym i dostosowywać
prędkość do panujących warunków.
Sygnalizować wystarczająco wcześnie zmiany
kierunku jazdy, aby być widzianym przez
pozostałych użytkowników drogi.
Dbać o samochód
Minimalna wartość ciśnienia w oponach
musi odpowiadać wartości umieszczonej
na etykiecie, a na długich trasach może być
wyższa o 0,2 do 0,3 bara.
Po upewnieniu się, że żadna przeszkoda
nie blokuje zamknięcia drzwi, zamknąć je
powolnym ruchem, przytrzymując je przez cały
czas.
6
J

194
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

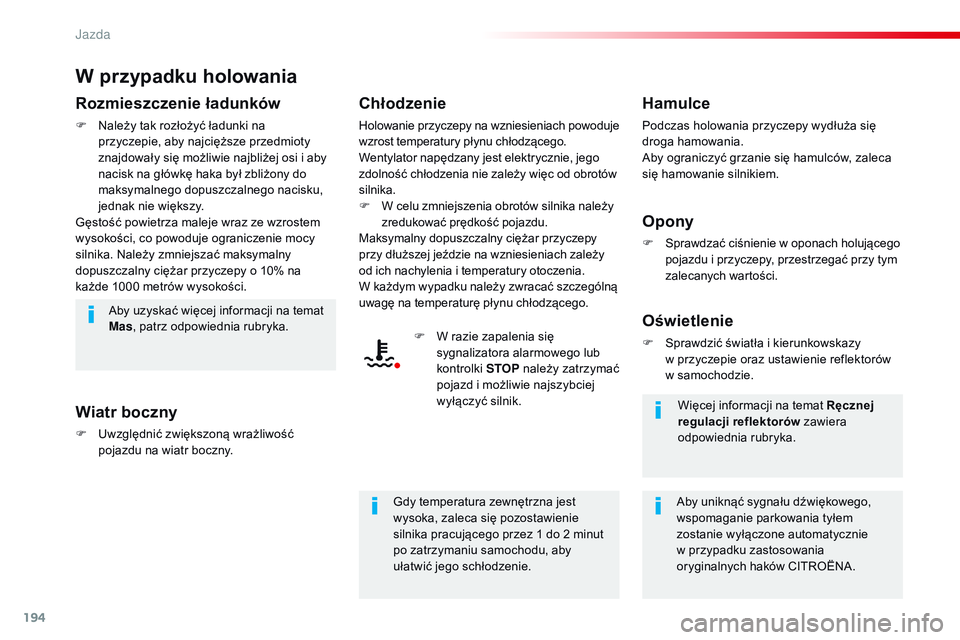

W przypadku holowania
Rozmieszczenie ładunków
F Należy tak rozłożyć ładunki na przyczepie, aby najcięższe przedmioty
znajdowały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony do
maksymalnego dopuszczalnego nacisku,
jednak nie większy.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, co powoduje ograniczenie mocy
silnika. Należy zmniejszać maksymalny
dopuszczalny ciężar przyczepy o 10% na
każde 1000 metrów wysokości.
Wiatr boczny
F Uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.
Chłodzenie
Holowanie przyczepy na wzniesieniach powoduje
wzrost temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie, jego
zdolność chłodzenia nie zależy więc od obrotów
silnika.
F

W c
elu zmniejszenia obrotów silnika należy
zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
przy dłuższej jeździe na wzniesieniach zależy
od ich nachylenia i temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.
F

W r
azie zapalenia się
sygnalizatora alarmowego lub
kontrolki STOP należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik.
Hamulce
Podczas holowania przyczepy wydłuża się
droga hamowania.
Aby ograniczyć grzanie się hamulców, zaleca
się hamowanie silnikiem.
Opony
F Sprawdzać ciśnienie w oponach holującego pojazdu i przyczepy, przestrzegać przy tym
zalecanych wartości.
Oświetlenie
F Sprawdzić światła i kierunkowskazy w przyczepie oraz ustawienie reflektorów
w samochodzie.
Aby uzyskać więcej informacji na temat
Mas
, patrz odpowiednia rubryka.
Aby uniknąć sygnału dźwiękowego,
wspomaganie parkowania tyłem
zostanie wyłączone automatycznie
w
przypadku zastosowania
oryginalnych haków CITROËNA.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie. Więcej informacji na temat Ręcznej
regulacji reflektorów
zawiera
odpowiednia rubryka.
Jazda

195
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

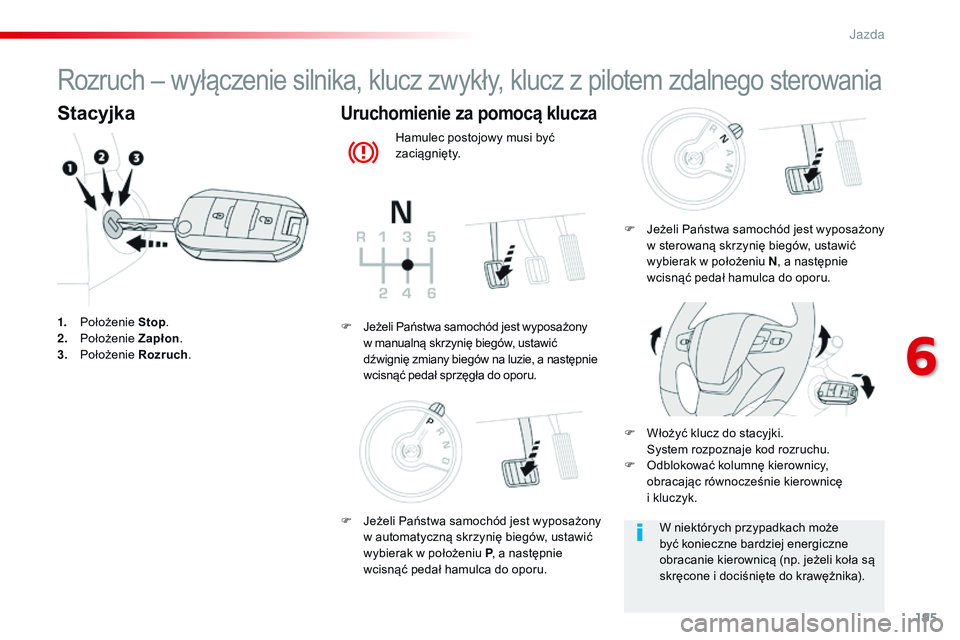

Rozruch – wyłączenie silnika, klucz zwykły, klucz z pilotem zdalnego sterowania
Stacyjka
1. Położenie Stop.
2. P ołożenie Zapłon.
3.
P

ołożenie Rozruch.
Uruchomienie za pomocą klucza
Hamulec postojowy musi być
zaciągnięty.
F

W
łożyć klucz do stacyjki.
S

ystem rozpoznaje kod rozruchu.
F

O
dblokować kolumnę kierownicy,
obracając równocześnie kierownicę
i
kluczyk.
F

J

eżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, ustawić
dźwignię zmiany biegów na luzie, a
następnie
wcisnąć pedał sprzęgła do oporu.
W niektórych przypadkach może
być konieczne bardziej energiczne
obracanie kierownicą (np. jeżeli koła są
skręcone i dociśnięte do krawężnika).
F

J
eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak w położeniu N , a następnie
wcisnąć pedał hamulca do oporu.
F

J

eżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P , a następnie
wcisnąć pedał hamulca do oporu.
6
Jazda

196
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

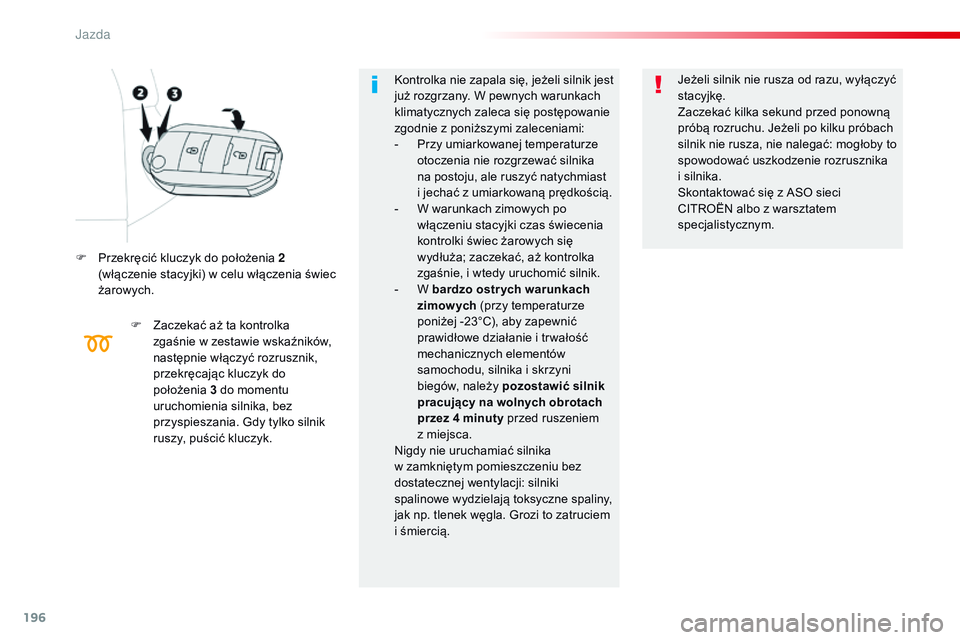

F Przekręcić kluczyk do położenia 2 (włączenie stacyjki) w celu włączenia świec
żarowych.
F

Z
aczekać aż ta kontrolka
zgaśnie w zestawie wskaźników,
następnie włączyć rozrusznik,
przekręcając kluczyk do
położenia 3 do momentu
uruchomienia silnika, bez
przyspieszania. Gdy tylko silnik
ruszy, puścić kluczyk. Kontrolka nie zapala się, jeżeli silnik jest
już rozgrzany. W pewnych warunkach
klimatycznych zaleca się postępowanie
zgodnie z poniższymi zaleceniami:
-

P
rzy umiarkowanej temperaturze
otoczenia nie rozgrzewać silnika
na postoju, ale ruszyć natychmiast
i jechać z umiarkowaną prędkością.
-
W w
arunkach zimowych po
włączeniu stacyjki czas świecenia
kontrolki świec żarowych się
wydłuża; zaczekać, aż kontrolka
zgaśnie, i wtedy uruchomić silnik.
-

W
bardzo ostr ych warunkach
zimowych (przy temperaturze
poniżej -23°C), aby zapewnić
prawidłowe działanie i tr wałość
mechanicznych elementów
samochodu, silnika i skrzyni
biegów, należy pozostawić silnik
pracujący na wolnych obrotach
przez 4 minuty przed ruszeniem
z
mi

ejsca.
Nigdy nie uruchamiać silnika
w
zamkniętym pomieszczeniu bez
dostatecznej wentylacji: silniki
spalinowe wydzielają toksyczne spaliny,
jak np. tlenek węgla. Grozi to zatruciem
i śmiercią. Jeżeli silnik nie rusza od razu, wyłączyć
stacyjkę.
Zaczekać kilka sekund przed ponowną
próbą rozruchu. Jeżeli po kilku próbach
silnik nie rusza, nie nalegać: mogłoby to
spowodować uszkodzenie rozrusznika
i silnika.
Skontaktować się z ASO sieci
CITROËN albo z warsztatem
specjalistycznym.
Jazda

197
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

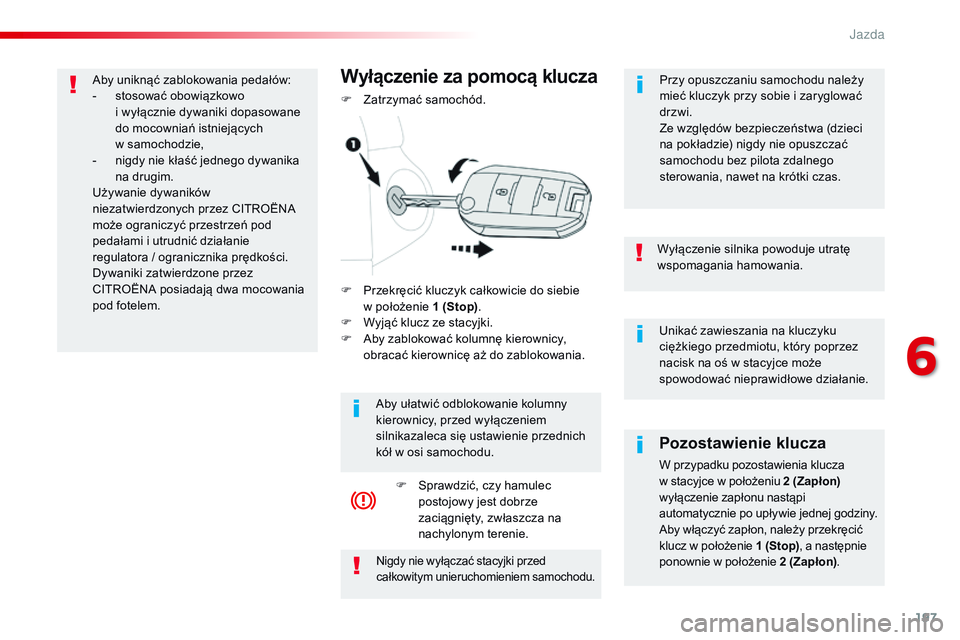

Unikać zawieszania na kluczyku
ciężkiego przedmiotu, który poprzez
nacisk na oś w stacyjce może
spowodować nieprawidłowe działanie.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Pozostawienie klucza
W przypadku pozostawienia klucza
w stacyjce w położeniu 2 (Zapłon)

wyłączenie zapłonu nastąpi
automatycznie po upływie jednej godziny.
Aby włączyć zapłon, należy przekręcić
klucz w położenie 1 (Stop) , a następnie
ponownie w położenie 2 (Zapłon) .
Nigdy nie wyłączać stacyjki przed
całkowitym unieruchomieniem samochodu.
F Przekręcić kluczyk całkowicie do siebie
w położenie 1 (Stop) .
F

W
yjąć klucz ze stacyjki.
F

A
by zablokować kolumnę kierownicy,
obracać kierownicę aż do zablokowania.
Wyłączenie za pomocą klucza
F Zatrzymać samochód.
Aby ułatwić odblokowanie kolumny
kierownicy, przed wyłączeniem
silnikazaleca się ustawienie przednich
kół w osi samochodu.F

S
prawdzić, czy hamulec
postojowy jest dobrze
zaciągnięty, zwłaszcza na
nachylonym terenie. Przy opuszczaniu samochodu należy
mieć kluczyk przy sobie i zaryglować
drzwi.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Aby uniknąć zablokowania pedałów:
-
s
tosować obowiązkowo
i

wyłącznie dywaniki dopasowane
do mocowniań istniejących
w

samochodzie,
-

n

igdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez CITROËNA
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora

/ ogranicznika prędkości.
Dywaniki zatwierdzone przez
CITROËNA posiadają dwa mocowania
pod fotelem.
6
J

198
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

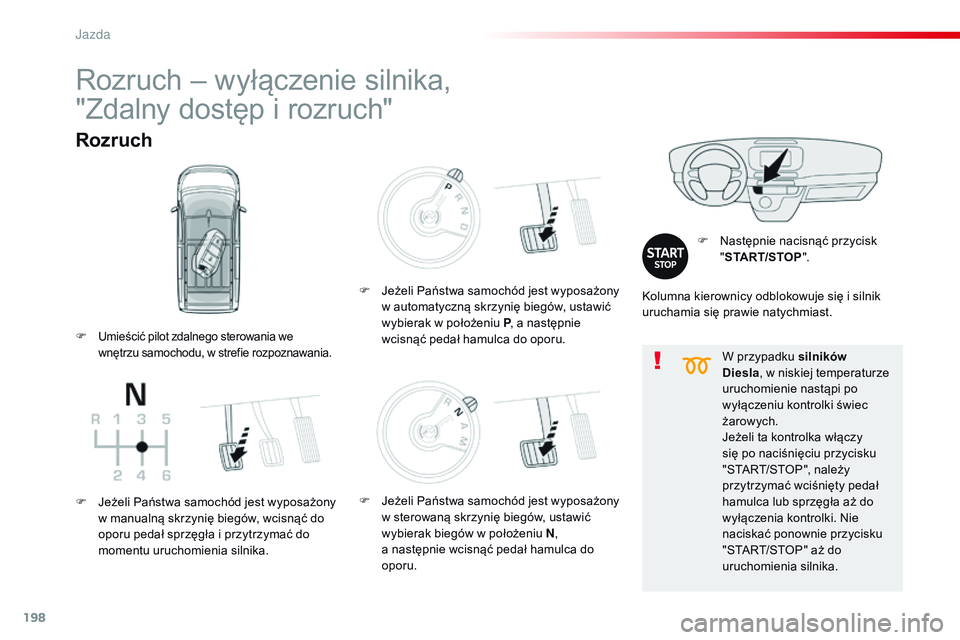

W przypadku silników
Diesla, w niskiej temperaturze
uruchomienie nastąpi po
wyłączeniu kontrolki świec
żarowych.
Jeżeli ta kontrolka włączy
się po naciśnięciu przycisku
"START/STOP", należy
przytrzymać wciśnięty pedał
hamulca lub sprzęgła aż do
wyłączenia kontrolki. Nie
naciskać ponownie przycisku
"START/STOP" aż do
uruchomienia silnika.
Rozruch
F Następnie nacisnąć przycisk "START/STOP ".
Rozruch – wyłączenie silnika,
"Zdalny dostęp i rozruch"
Kolumna kierownicy odblokowuje się i silnik
uruchamia się prawie natychmiast.
F

Umieścić pilot zdalnego sterowania we
wnętrzu samochodu, w strefie rozpoznawania.
F Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, wcisnąć do
oporu pedał sprzęgła i przytrzymać do
momentu uruchomienia silnika. F

J
eżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P , a następnie
wcisnąć pedał hamulca do oporu.
F J eżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak biegów w położeniu N ,
a
następnie wcisnąć pedał hamulca do
oporu.
Jazda
