CITROEN JUMPER SPACETOURER 2017 InstruksjonsbØker (in Norwegian)

319
Spacetourer-VP_no_Chap08_En-cas-de-panne_ed01-2016
Bruk ikke makt ved å trykke på platen,
for hvis klemmen er feil plassert, er
låsing ikke mulig. Begynn på nytt.

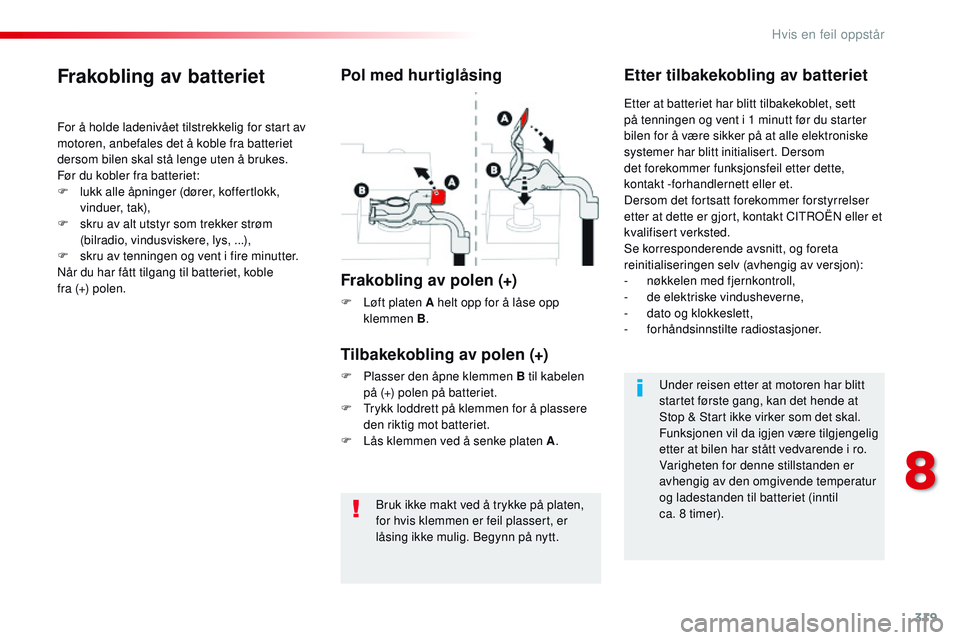

Frakobling av batteriet
For å holde ladenivået tilstrekkelig for start av
motoren, anbefales det å koble fra batteriet
dersom bilen skal stå lenge uten å brukes.
Før du kobler fra batteriet:
F
l
ukk alle åpninger (dører, koffertlokk,
vinduer, tak),
F

s
kru av alt utstyr som trekker strøm
(bilradio, vindusviskere, lys, ...),
F

s
kru av tenningen og vent i fire minutter.
Når du har fått tilgang til batteriet, koble
fra (+) polen.
Pol med hurtiglåsing
Frakobling av polen (+)
F Løft platen A helt opp for å låse opp klemmen B .
Etter tilbakekobling av batteriet
Tilbakekobling av polen (+)
F Plasser den åpne klemmen B til kabelen på (+) polen på batteriet.
F

T
rykk loddrett på klemmen for å plassere
den riktig mot batteriet.
F

L
ås klemmen ved å senke platen A .Etter at batteriet har blitt tilbakekoblet, sett
på tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske
systemer har blitt initialisert. Dersom
det forekommer funksjonsfeil etter dette,
kontakt
-forhandlernett eller et.
Dersom det fortsatt forekommer forstyrrelser
etter at dette er gjort, kontakt CITROËN eller et
kvalifisert verksted.
Se korresponderende avsnitt, og foreta
reinitialiseringen selv (avhengig av versjon):
-
n
økkelen med fjernkontroll,
-
d
e elektriske vindusheverne,
-
d
ato og klokkeslett,
-
f
orhåndsinnstilte radiostasjoner.
Under reisen etter at motoren har blitt
startet første gang, kan det hende at
Stop & Start ikke virker som det skal.
Funksjonen vil da igjen være tilgjengelig
etter at bilen har stått vedvarende i ro.
Varigheten for denne stillstanden er
avhengig av den omgivende temperatur
og ladestanden til batteriet (inntil
ca. 8 timer).
8
Hvis en feil oppstår

320
Spacetourer-VP_no_Chap08_En-cas-de-panne_ed01-2016

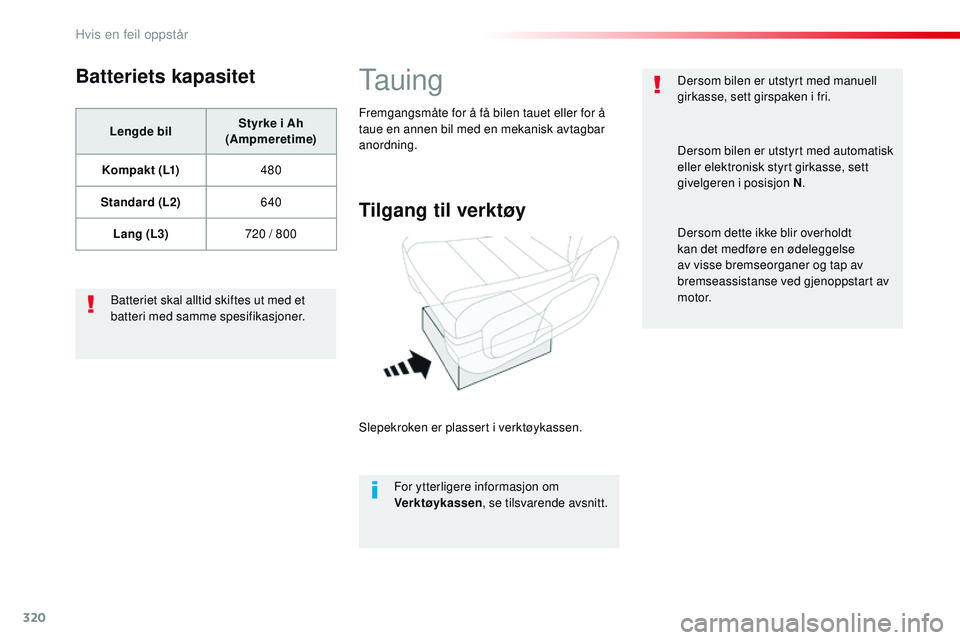

Batteriets kapasitet
Lengde bilStyrke i Ah
(Ampmeretime)
Kompakt (L1) 480
Standard (L2) 640
Lang (L3) 720 / 800
Batteriet skal alltid skiftes ut med et
batteri med samme spesifikasjoner.
Ta u i n g
Tilgang til verktøy
Slepekroken er plassert i verktøykassen. For ytterligere informasjon om
Verktøykassen , se tilsvarende avsnitt.
Fremgangsmåte for å få bilen tauet eller for å
taue en annen bil med en mekanisk avtagbar
anordning.
Dersom bilen er utstyrt med manuell
girkasse, sett girspaken i fri.
Dersom bilen er utstyrt med automatisk
eller elektronisk styrt girkasse, sett
givelgeren i posisjon N
.
Dersom dette ikke blir overholdt
kan det medføre en ødeleggelse
av visse bremseorganer og tap av
bremseassistanse ved gjenoppstart av
motor.
Hvis en feil oppstår

321
Spacetourer-VP_no_Chap08_En-cas-de-panne_ed01-2016

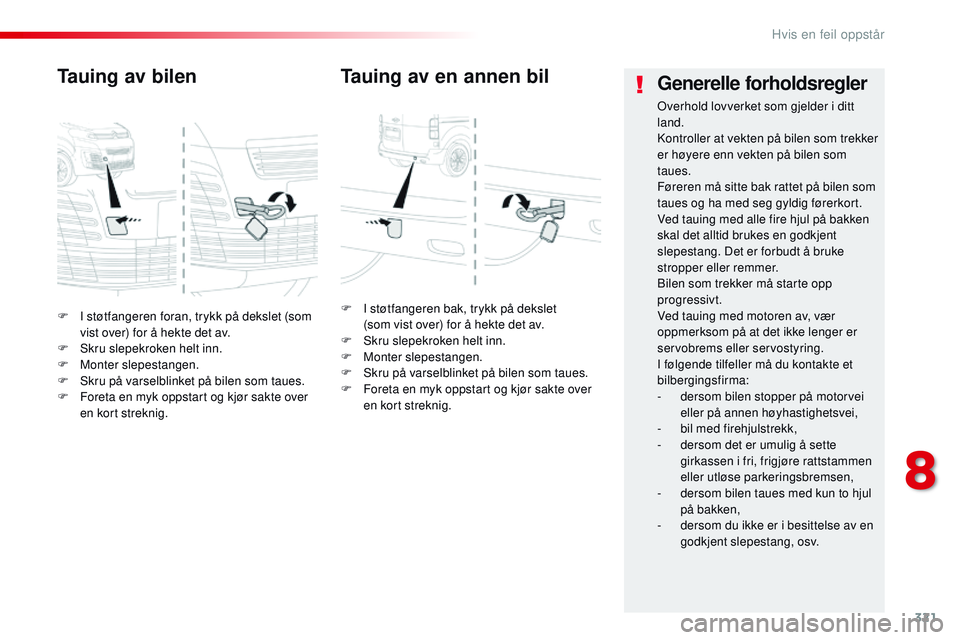

F I støtfangeren foran, trykk på dekslet (som vist over) for å hekte det av.
F

S
kru slepekroken helt inn.
F

M
onter slepestangen.
F

S
kru på varselblinket på bilen som taues.
F

F
oreta en myk oppstart og kjør sakte over
en kort streknig.
Tauing av bilen
F I støtfangeren bak, trykk på dekslet (som vist over) for å hekte det av.
F

S
kru slepekroken helt inn.
F

M
onter slepestangen.
F

S
kru på varselblinket på bilen som taues.
F

F
oreta en myk oppstart og kjør sakte over
en kort streknig.
Tauing av en annen bil Generelle forholdsregler
Overhold lovverket som gjelder i ditt
land.
Kontroller at vekten på bilen som trekker
er høyere enn vekten på bilen som
taues.
Føreren må sitte bak rattet på bilen som
taues og ha med seg gyldig førerkort.
Ved tauing med alle fire hjul på bakken
skal det alltid brukes en godkjent
slepestang. Det er forbudt å bruke
stropper eller remmer.
Bilen som trekker må starte opp
progressivt.
Ved tauing med motoren av, vær
oppmerksom på at det ikke lenger er
servobrems eller servostyring.
I følgende tilfeller må du kontakte et
bilbergingsfirma:
-

d
ersom bilen stopper på motorvei
eller på annen høyhastighetsvei,
-
bil

med firehjulstrekk,
-

d
ersom det er umulig å sette
girkassen i fri, frigjøre rattstammen
eller utløse parkeringsbremsen,
-

d
ersom bilen taues med kun to hjul
på bakken,
-

d
ersom du ikke er i besittelse av en
godkjent slepestang, osv.
8
Hvis en feil oppstår

322
Spacetourer-VP_no_Chap08_En-cas-de-panne_ed01-2016

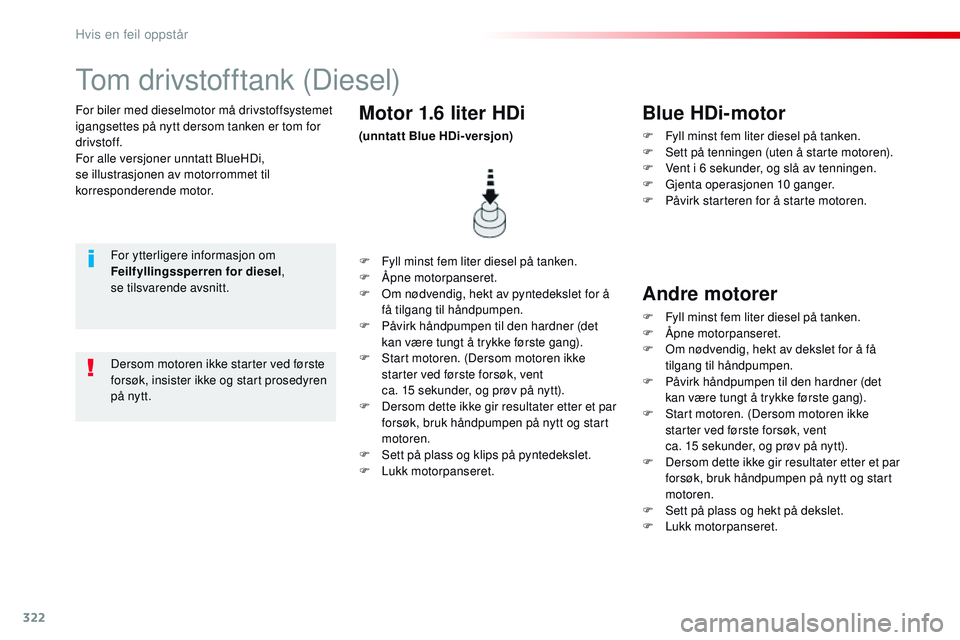

For biler med dieselmotor må drivstoffsystemet
igangsettes på nytt dersom tanken er tom for
drivstoff.
For alle versjoner unntatt BlueHDi,
se illustrasjonen av motorrommet til
korresponderende motor.
Tom drivstofftank (Diesel)
For ytterligere informasjon om
Feilfyllingssperren for diesel,
se


tilsvarende avsnitt. F
F yll minst fem liter diesel på tanken.
F

Å
pne motorpanseret.
F

O
m nødvendig, hekt av pyntedekslet for å
få tilgang til håndpumpen.
F

P
åvirk håndpumpen til den hardner (det
kan være tungt å trykke første gang).
F

S
tart motoren. (Dersom motoren ikke
starter ved første forsøk, vent
ca. 15 sekunder, og prøv på nytt).
F

D
ersom dette ikke gir resultater etter et par
forsøk, bruk håndpumpen på nytt og start
motoren.
F

S
ett på plass og klips på pyntedekslet.
F

Lu
kk motorpanseret.
Motor 1.6 liter HDi
(unntatt Blue HDi-versjon)
Dersom motoren ikke starter ved første
forsøk, insister ikke og start prosedyren
på nytt.
Blue HDi-motor
F Fyll minst fem liter diesel på tanken.
F S ett på tenningen (uten å starte motoren).
F

V
ent i 6 sekunder, og slå av tenningen.
F

G
jenta operasjonen 10 ganger.
F

P
åvirk starteren for å starte motoren.
Andre motorer
F Fyll minst fem liter diesel på tanken.
F Å pne motorpanseret.
F

O
m nødvendig, hekt av dekslet for å få
tilgang til håndpumpen.
F

P
åvirk håndpumpen til den hardner (det
kan være tungt å trykke første gang).
F

S
tart motoren. (Dersom motoren ikke
starter ved første forsøk, vent
ca. 15 sekunder, og prøv på nytt).
F

D
ersom dette ikke gir resultater etter et par
forsøk, bruk håndpumpen på nytt og start
motoren.
F

S
ett på plass og hekt på dekslet.
F

Lu
kk motorpanseret.
Hvis en feil oppstår

323
Spacetourer-VP_no_Chap09_caracteristiques-techniques_ed01-2016

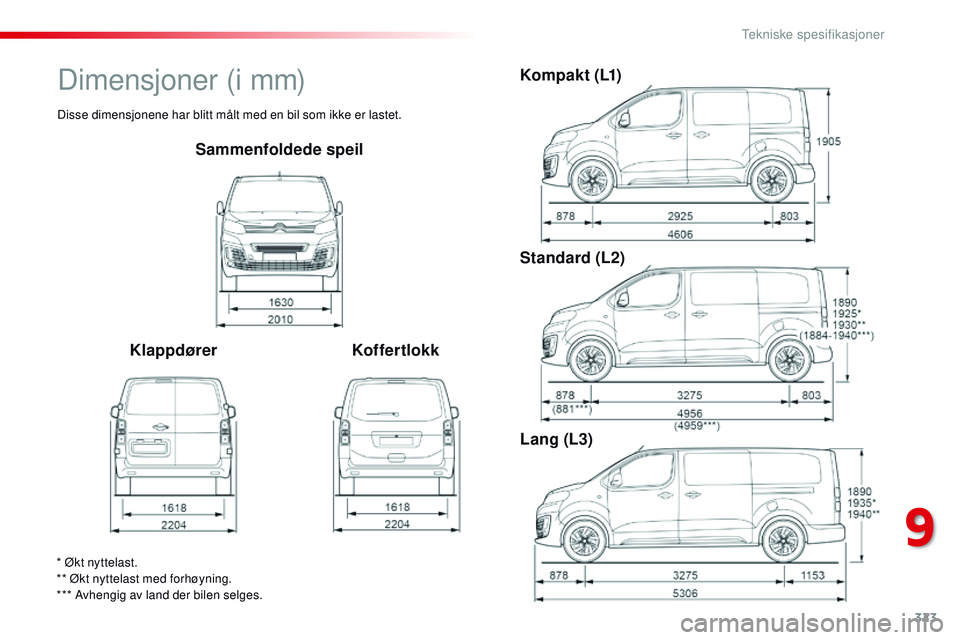

Sammenfoldede speil
Klappdører KoffertlokkKompakt (L1)
Standard (L2)
Lang (L3)
* Økt nyttelast.
** Økt nyttelast med forhøyning.
*** Avhengig av land der bilen selges.
Dimensjoner (i mm)
Disse dimensjonene har blitt målt med en bil som ikke er lastet.
9
Tekniske spesifikasjoner

324
Spacetourer-VP_no_Chap09_caracteristiques-techniques_ed01-2016

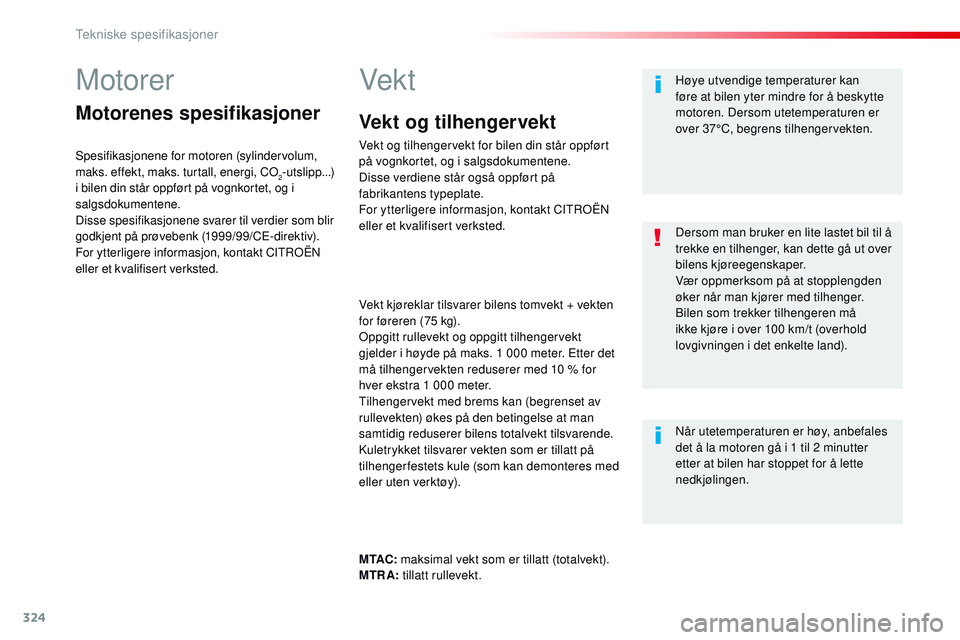

Motorer
Motorenes spesifikasjoner
Spesifikasjonene for motoren (sylindervolum,
maks. effekt, maks. turtall, energi, CO
2-utslipp...)
i bilen din står oppført på vognkortet, og i
salgsdokumentene.
Disse spesifikasjonene svarer til verdier som blir
godkjent på prøvebenk (1999/99/CE-direktiv).
For ytterligere informasjon, kontakt CITROËN
eller et kvalifisert verksted.
Vek t
Vekt kjøreklar tilsvarer bilens tomvekt + vekten
for føreren (75 kg).
Oppgitt rullevekt og oppgitt tilhengervekt
gjelder i høyde på maks. 1 000 meter. Etter det
må tilhengervekten reduserer med 10 % for
hver ekstra 1 000 meter.
Tilhengervekt med brems kan (begrenset av
rullevekten) økes på den betingelse at man
samtidig reduserer bilens totalvekt tilsvarende.
Kuletrykket tilsvarer vekten som er tillatt på
tilhenger festets kule (som kan demonteres med
eller uten verktøy). Høye utvendige temperaturer kan
føre at bilen yter mindre for å beskytte
motoren. Dersom utetemperaturen er
over 37°C, begrens tilhengervekten.
Når utetemperaturen er høy, anbefales
det å la motoren gå i 1 til 2 minutter
etter at bilen har stoppet for å lette
nedkjølingen. Dersom man bruker en lite lastet bil til å
trekke en tilhenger, kan dette gå ut over
bilens kjøreegenskaper.
Vær oppmerksom på at stopplengden
øker når man kjører med tilhenger.
Bilen som trekker tilhengeren må
ikke kjøre i over 100 km/t (overhold
lovgivningen i det enkelte land).
M TAC: maksimal vekt som er tillatt (totalvekt).
MTRA: tillatt rullevekt.
Vekt og tilhengervekt
Vekt og tilhengervekt for bilen din står oppført
på vognkortet, og i salgsdokumentene.
Disse verdiene står også oppført på
fabrikantens typeplate.
For ytterligere informasjon, kontakt CITROËN
eller et kvalifisert verksted.
Tekniske spesifikasjoner

325
Spacetourer-VP_no_Chap09_caracteristiques-techniques_ed01-2016

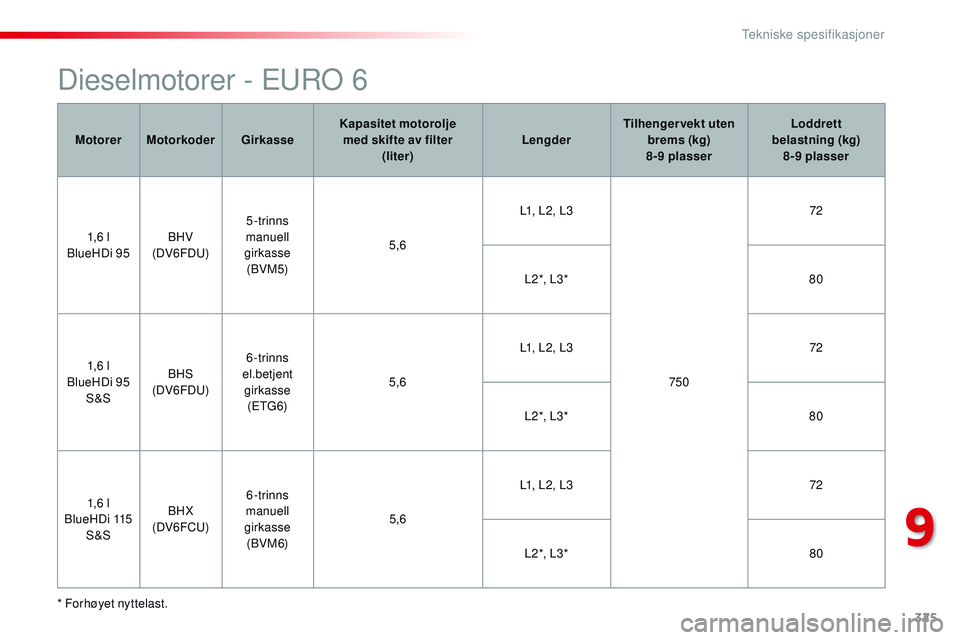

Dieselmotorer - EURO 6
* Forhøyet nyttelast.Motorer
Motorkoder Girkasse Kapasitet motorolje
med skifte av filter (liter) LengderTilhenger vekt uten
brems (kg)
8-9 plasser Loddrett
belastning

(kg)

8-9 plasser
1,6 l
BlueHDi 95 BHV
(DV6FDU) 5-trinns
manuell
girkasse (BVM5) 5,6L1, L2, L3
75072
L 2 *, L 3 * 80
1,6 l
BlueHDi 95 S&S BHS
(DV6FDU) 6-trinns
el.betjent girkasse (ETG6) 5,6L1, L2, L3
72
L 2 *, L 3 * 80
1,6 l
BlueHDi 115 S&S BHX
(DV6FCU) 6-trinns
manuell
girkasse (BVM 6) 5,6L1, L2, L3
72
L 2 *, L 3 * 80
9
Tekniske spesifikasjoner

326
Spacetourer-VP_no_Chap09_caracteristiques-techniques_ed01-2016
* Forhøyet nyttelast.M otorer
Motorkoder Girkasse Kapasitet motorolje
med skifte av filter (liter) LengderTilhenger vekt uten
brems (kg)
8-9 plasser Loddrett
belastning mot
tilhengerfeste

(kg)

8-9 plasser
2 l BlueHDi 150 S&S AHX
(DW10FD) BVM6
(6-trinns manuell
girkasse) 6 ,1L1, L2, L3
75092
L 2 *, L 3 * 10 0
2 l BlueHDi 180 S&S AHH
(DW10 FC) E AT 6
(6-trinns
automatisk girkasse) 5 ,1L1, L2, L3
80
L 2 *, L 3 * 88
Tekniske spesifikasjoner

327
Spacetourer-VP_no_Chap09_caracteristiques-techniques_ed01-2016

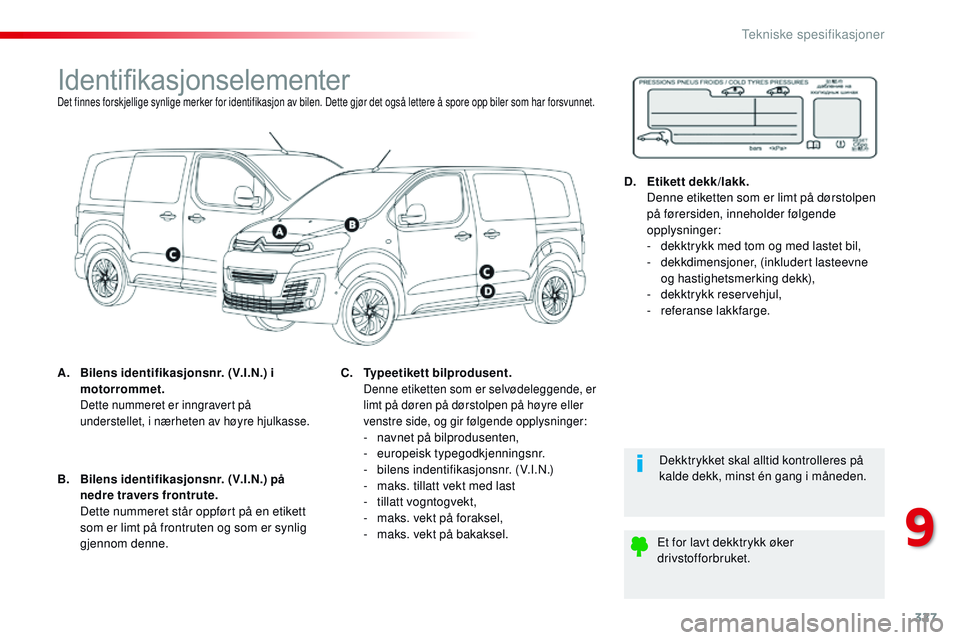

IdentifikasjonselementerDet finnes forskjellige synlige merker for identifikasjon av bilen. Dette gjør det også lettere å spore opp biler som har forsvunnet.
A. Bilens identifikasjonsnr. (V.I.N.) i
motorrommet.
Dette nummeret er inngravert på
understellet, i nærheten av høyre hjulkasse.
Dekktrykket skal alltid kontrolleres på
kalde dekk, minst én gang i måneden.
Et for lavt dekktrykk øker
drivstofforbruket.
B.
B

ilens identifikasjonsnr. (V.I.N.) på
nedre travers frontrute.
D

ette nummeret står oppført på en etikett
som er limt på frontruten og som er synlig
gjennom denne. C.
T

ypeetikett bilprodusent.

Denne etiketten som er selvødeleggende, er
limt på døren på dørstolpen på høyre eller
venstre side, og gir følgende opplysninger:
- navnet på bilprodusenten,
- e
uropeisk typegodkjenningsnr.
-
b

ilens indentifikasjonsnr. (V.I.N.)
-

m
aks. tillatt vekt med last
-
t

illatt vogntogvekt,
-

m
aks. vekt på foraksel,
-
m

aks. vekt på bakaksel. D.
E

tikett dekk/lakk.

D
enne etiketten som er limt på dørstolpen
på førersiden, inneholder følgende
opplysninger:
-
d
ekktrykk med tom og med lastet bil,
-
dek
kdimensjoner, (inkludert lasteevne
og hastighetsmerking dekk),
-
dek
ktrykk reservehjul,
-
r
eferanse lakkfarge.
9
Tekniske spesifikasjoner

328
Spacetourer-VP_no_Chap10a_BTA_ed01-2016

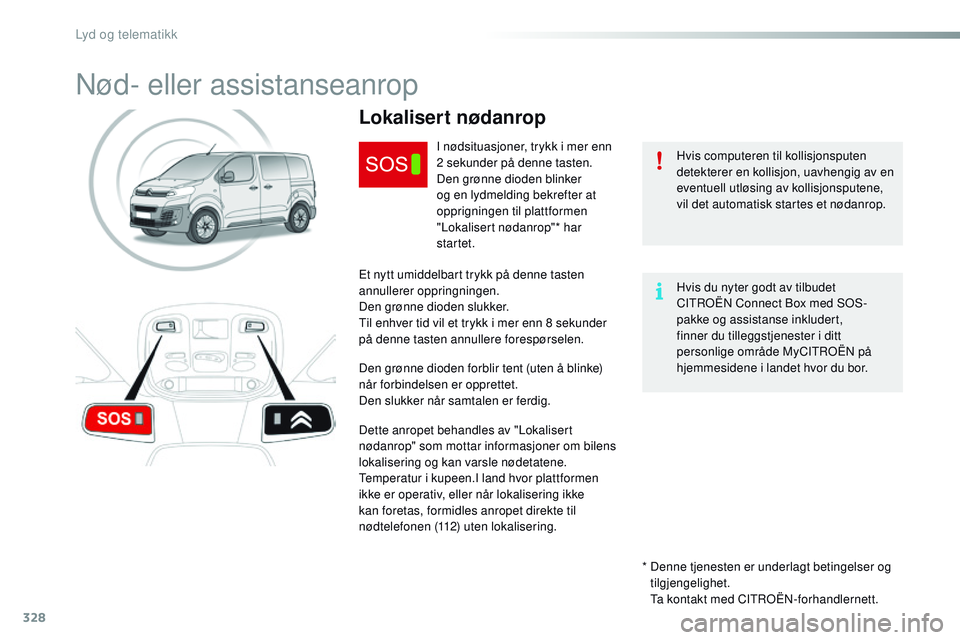

Nød- eller assistanseanrop
Hvis computeren til kollisjonsputen
detekterer en kollisjon, uavhengig av en
eventuell utløsing av kollisjonsputene,
vil det automatisk startes et nødanrop.
Lokalisert nødanrop
I nødsituasjoner, trykk i mer enn
2 sekunder på denne tasten.
Den grønne dioden blinker
og en lydmelding bekrefter at
opprigningen til plattformen
"Lokalisert nødanrop"* har
startet.
Et nytt umiddelbart trykk på denne tasten
annullerer oppringningen.
Den grønne dioden slukker.
Til enhver tid vil et trykk i mer enn 8 sekunder
på denne tasten annullere forespørselen.
Den grønne dioden forblir tent (uten å blinke)
når forbindelsen er opprettet.
Den slukker når samtalen er ferdig.
Dette anropet behandles av "Lokalisert
nødanrop" som mottar informasjoner om bilens
lokalisering og kan varsle nødetatene.
Temperatur i kupeen.I land hvor plattformen
ikke er operativ, eller når lokalisering ikke
kan foretas, formidles anropet direkte til
nødtelefonen (112) uten lokalisering.
*

D
enne tjenesten er underlagt betingelser og
tilgjengelighet.
T

a kontakt med CITROËN-forhandlernett.Hvis du nyter godt av tilbudet
C
ITROËN
C
onnect Box med SOS-
pakke og assistanse inkludert,
finner du tilleggstjenester i ditt
personlige område MyCITROËN på
hjemmesidene i landet hvor du bor.
Lyd og telematikk
