CITROEN JUMPER SPACETOURER 2017 Upute Za Rukovanje (in Croatian)

119
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Ako nije dobro uglavljena, neće se
puniti niti će se upaliti nakon otvaranja
prtljažnika.
Upotreba
F Izvadite je iz ležišta povlačenjem prema naprijed.
F

P
rekidač za paljenje i gašenje nalazi se na
poleđini.
F

N
a poleđini je i nosač koji se može
rastvoriti pa svjetiljku možete u uspravnom
položaju postaviti na neko mjesto gdje vam
je potrebna, na primjer, prilikom zamjene
kotača.
Vraćanje u ležište
F Prilikom vraćanja svjetiljke u ležište, prvo namjestite stražnji dio.
A

ko je prethodno niste ugasili, ugasit će se
automatski.
Pazite na polove kad postavljate
baterije.
Punjive baterije ne smiju se zamijeniti
običnim baterijama.
Prijenosna svjetiljka
Prijenosna svjetiljka smještena u stražnjem
dijelu služi za rasvjetu stražnjeg dijela, a može
se koristiti i kao džepna svjetiljka.
Ova svjetiljka radi na punjive baterije
tipa NiMH.
Kao prijenosna svjetiljka može raditi oko
45
minuta, a puni se u vožnji.
3
Ergonomija i komfor

120
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Panoramski krov
Otvaranje
Sjenilo
Zatvaranje
Dva ručna i neovisna sjenila poboljšavaju toplinski i akustički komfor.
F
P
rimite sjenilo za ručicu i gurnite ga prema
natrag do željenog položaja. F

P
rimite sjenilo za ručicu i gurnite ga prema
naprijed do željenog položaja.
Ergonomija i komfor

121
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Klizni sklopivi stol
Pretinac
Za ispravno klizanje stola, provjerite
da se nikakav predmet ne nalazi na
prostoru vodilice na podnici.
Prije pomicanja stola, provjerite da se
ništa na njemu ne nalazi.
Najveća težina predmeta u pretincu je
3

kg, što se ne smije prekoračiti. Stol se može pomicati kad je rasklopljen
ili sklopljen. Međutim, radi sigurnosti,
preporučuje se da njime rukujete u
sklopljenom položaju.
Sadrži središnji pretinac zatvoren poklopcem.
Kad je rasklopljen, stol ima dvije ploče na koje
se mogu odlagati predmeti. U središnjem dijelu
su dva držača čaša/limenki, gdje se mogu
pstavljati manji predmeti (kreditna kartica,
pisaljka, ...).
Stol je postavljen na vodilici, tako da se može
namjestiti u 2. ili u 3. red.
F

K

lizanjem pomaknite poklopac za otvaranje
pretinca zapremine 11 litara.
Primicanje ili odmicanje
F Podignite ovu ručicu (bez prelaska točke otpora) i klizanjem pomaknite stol prema
naprijed ili prema natrag.
F

O
tpustite ručicu kad stol dođe u željeni
položaj.
F

P
rovjerite da je stol dobro blokiran na
vodilici. Ako nije, malo ga pomaknite uzduž
vodilice do sljedećeg položaja.
3
Ergonomija i komfor

122
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Rasklapanje
F Povucite svaku ploču stola do kraja prema gore i okrenite ih na obje strane do
horizontalnog položaja. F

P
odignite svaku ploču, uz prelazak točke
otpora, do vertikalnog položaja.
F
G
urnite svaku ploču do kraja u ležište do
uglavljivanja.
F
G
urnite ručicu i preklopite cijeli stol prema
dolje do uglavljivanja.
Sklapanje
Prije spremanja ploča, provjerite
da se ništa ne nalazi na njima. Prije
preklapanja modula, provjerite da su
obje ploče dobro uglavljene u donjem
položaju i da se ništa ne nalazi u
držačima čaša (na primjer, limenka,
pisaljka, ...).
F

P

omaknite ručicu iznad stola i podižite cijeli
stol do uglavljivanja.
Držač čaša
Čaša napunjena tekućinom može se
prevrnuti u vožnji, a razlivena tekućina
može izazvati oštećenja. Budite oprezni.
Nikada ne koristite stol u tom položaju
u vožnji.
U sredinu rasklopljenog stola možete
staviti 2 čaše ili limenke i odložiti manje
predmete (na primjer, kreditna kartica,
prijenosna pepeljara, pisaljka, ...).
Ergonomija i komfor

123
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

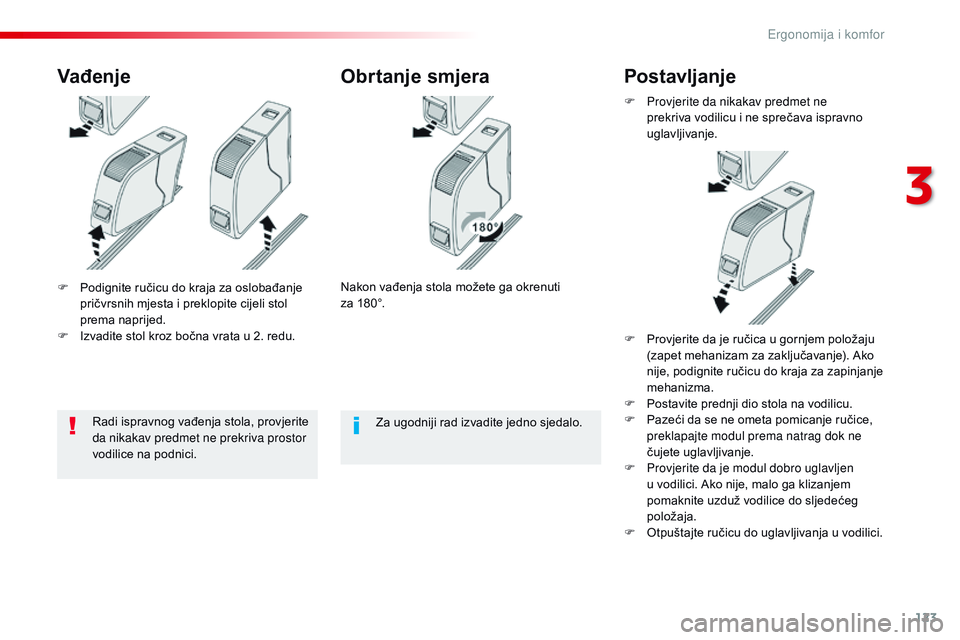

F Podignite ručicu do kraja za oslobađanje pričvrsnih mjesta i preklopite cijeli stol
prema naprijed.
F

I
zvadite stol kroz bočna vrata u 2. redu.
Vađenje Obrtanje smjera
Nakon vađenja stola možete ga okrenuti
za
180°. F

P
rovjerite da nikakav predmet ne
prekriva vodilicu i ne sprečava ispravno
uglavljivanje.
Postavljanje
Za ugodniji rad izvadite jedno sjedalo.
Radi ispravnog vađenja stola, provjerite
da nikakav predmet ne prekriva prostor
vodilice na podnici. F

P
rovjerite da je ručica u gornjem položaju
(zapet mehanizam za zaključavanje). Ako
nije, podignite ručicu do kraja za zapinjanje
mehanizma.
F
P
ostavite prednji dio stola na vodilicu.
F P azeći da se ne ometa pomicanje ručice,
preklapajte modul prema natrag dok ne
čujete uglavljivanje.
F

P
rovjerite da je modul dobro uglavljen
u vodilici. Ako nije, malo ga klizanjem
pomaknite uzduž vodilice do sljedećeg
položaja.
F

O
tpuštajte ručicu do uglavljivanja u vodilici.
3
Ergonomija i komfor

124
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

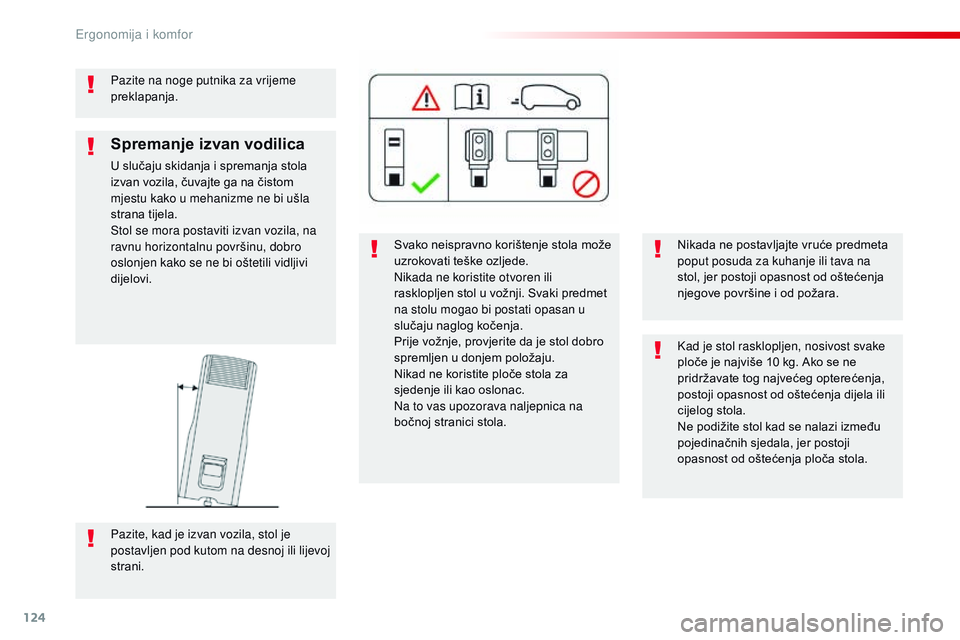

Pazite na noge putnika za vrijeme
preklapanja.Svako neispravno korištenje stola može
uzrokovati teške ozljede.
Nikada ne koristite otvoren ili
rasklopljen stol u vožnji. Svaki predmet
na stolu mogao bi postati opasan u
slučaju naglog kočenja.
Prije vožnje, provjerite da je stol dobro
spremljen u donjem položaju.
Nikad ne koristite ploče stola za
sjedenje ili kao oslonac.
Na to vas upozorava naljepnica na
bočnoj stranici stola.Nikada ne postavljajte vruće predmeta
poput posuda za kuhanje ili tava na
stol, jer postoji opasnost od oštećenja
njegove površine i od požara.
Kad je stol rasklopljen, nosivost svake
ploče je najviše 10 kg. Ako se ne
pridržavate tog najvećeg opterećenja,
postoji opasnost od oštećenja dijela ili
cijelog stola.
Ne podižite stol kad se nalazi između
pojedinačnih sjedala, jer postoji
opasnost od oštećenja ploča stola.
Spremanje izvan vodilica
U slučaju skidanja i spremanja stola
izvan vozila, čuvajte ga na čistom
mjestu kako u mehanizme ne bi ušla
strana tijela.
Stol se mora postaviti izvan vozila, na
ravnu horizontalnu površinu, dobro
oslonjen kako se ne bi oštetili vidljivi
dijelovi.
Pazite, kad je izvan vozila, stol je
postavljen pod kutom na desnoj ili lijevoj
strani.
Ergonomija i komfor

125
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

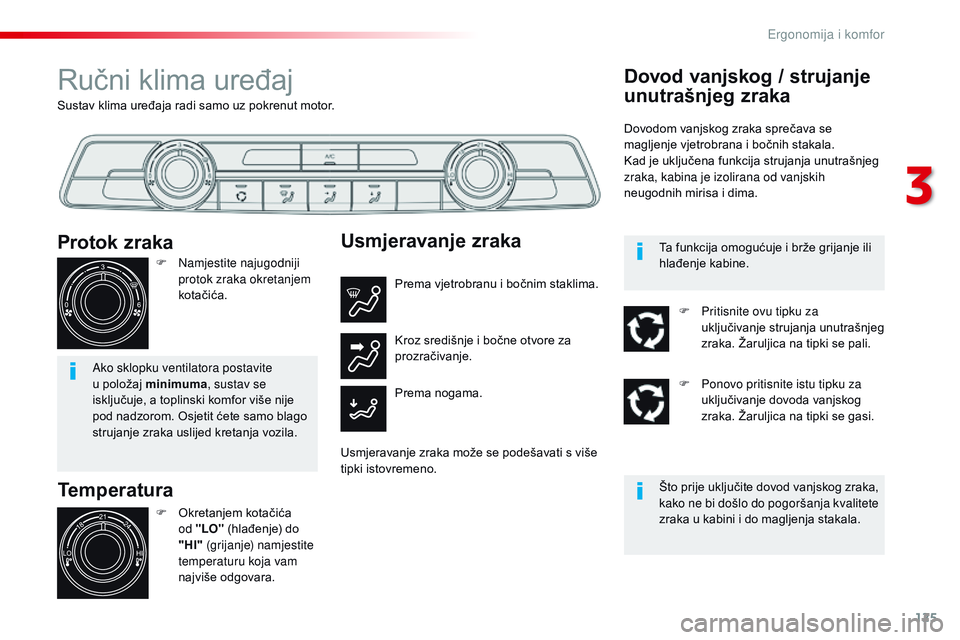

Sustav klima uređaja radi samo uz pokrenut motor.
Ručni klima uređaj
Temperatura
F Okretanjem kotačića od "LO" (hlađenje) do
"HI" (grijanje) namjestite
temperaturu koja vam
najviše odgovara.
Protok zraka
F Namjestite najugodniji protok zraka okretanjem
kotačića.
Ako sklopku ventilatora postavite
u položaj minimuma , sustav se
isključuje, a toplinski komfor više nije
pod nadzorom. Osjetit ćete samo blago
strujanje zraka uslijed kretanja vozila.
Usmjeravanje zraka
Prema vjetrobranu i bočnim staklima.
Prema nogama. Kroz središnje i bočne otvore za
prozračivanje.
Usmjeravanje zraka može se podešavati s više
tipki istovremeno.
Dovod vanjskog / strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Kad je uključena funkcija strujanja unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka,
kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala. Ta funkcija omogućuje i brže grijanje ili
hlađenje kabine.F

P
ritisnite ovu tipku za
uključivanje strujanja unutrašnjeg
zraka. Žaruljica na tipki se pali.
F

P
onovo pritisnite istu tipku za
uključivanje dovoda vanjskog
zraka. Žaruljica na tipki se gasi.
3
Ergonomija i komfor

126
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

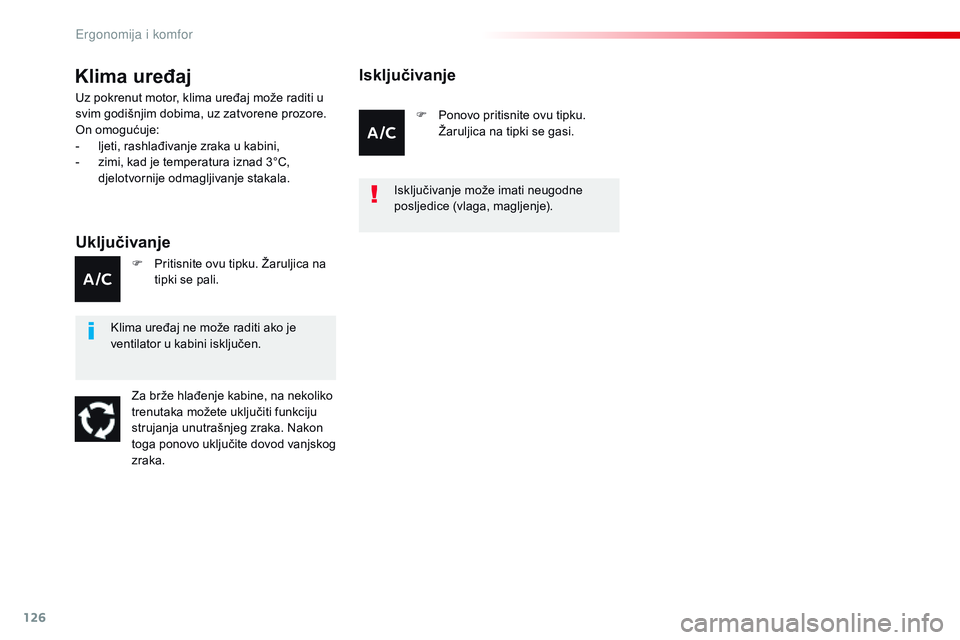

Klima uređaj
Uključivanje
Uz pokrenut motor, klima uređaj može raditi u
svim godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-
l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Za brže hlađenje kabine, na nekoliko
trenutaka možete uključiti funkciju
strujanja unutrašnjeg zraka. Nakon
toga ponovo uključite dovod vanjskog
zraka. F
P
ritisnite ovu tipku. Žaruljica na
tipki se pali. F

P
onovo pritisnite ovu tipku.
Žaruljica na tipki se gasi.
Isključivanje
Klima uređaj ne može raditi ako je
ventilator u kabini isključen. Isključivanje može imati neugodne
posljedice (vlaga, magljenje).
E

127
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Najugodnije ćete se osjećati ako
vrijednost namjestite na oko 21. Ovisno
o vašim potrebama, možete namjestiti i
neku drugu vrijednost, u rasponu od 18
do 24.
Preporučuje se da razlika između lijeve i
desne strane ne bude veća od 3.
Automatski dvozonski klima uređaj
Najbolji kompromis između
toplinskog komfora i tihog rada.
Prednost se daje blagom strujanju
zraka i tihom radu, uz ograničavanje
protoka zraka. Prednost se daje snažnom i
djelotvornom strujanju zraka.
F
U
zastopno pritišćite tipku
"AUTO" .
Automatski program
"komfor" TemperaturaF Gurnite sklopku prema
dolje za smanjivanje
vrijednosti, odnosno
prema gore za
povećavanje vrijednosti.
Dok je motor hladan, ventilator će
postupno postizati optimalnu brzinu,
kako u kabinu ne bi ušla prevelika
količina hladnog zraka.
Po hladnom vremenu, topao zrak
prvenstveno se usmjerava na
vjetrobran, prema bočnim staklima i
prema nogama putnika.
Uključen način rada prikazuje se na ekranu na
sljedeći način:
Rad pojedinih funkcija možete ručno
promijeniti. Upravljanje ostalim funkcijama
ostaje automatsko.
Ako nešto ručno promijenite, simbol "AUTO"
se gasi.
Ručno upravljanje
Vozač i suvozač mogu po želji podešavati
različite vrijednosti temperature, svaki za svoju
stranu.
Vrijednost prikazana na ekranu nije
temperatura u stupnjevima Celzija ili
Fahrenheita, nego ugodna temperatura.
3
Ergonomija i komfor

128
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

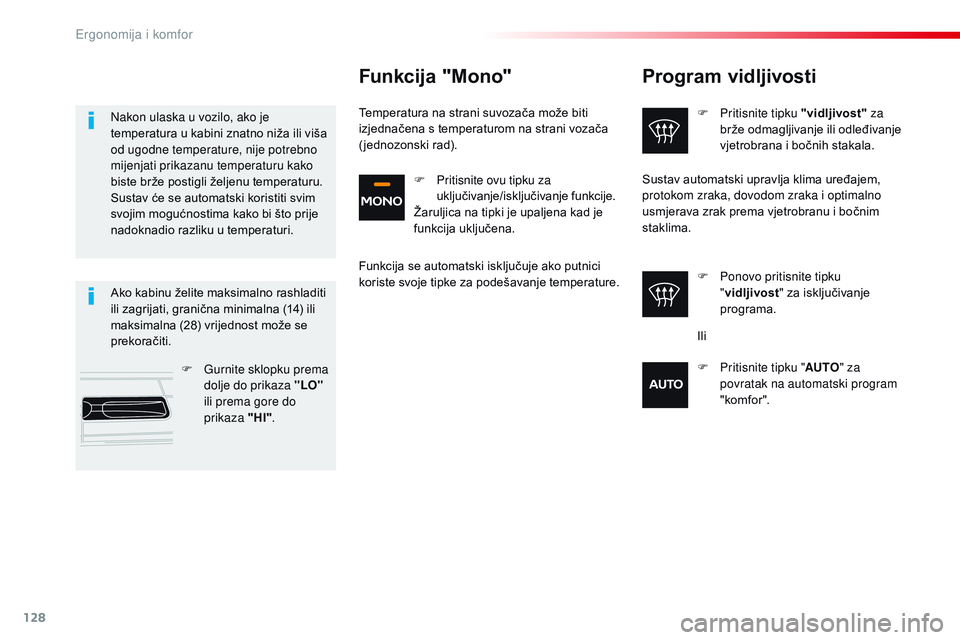

Program vidljivosti
F Pritisnite tipku "vidljivost" za
brže odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
F

P
onovo pritisnite tipku
" vidljivost " za isključivanje
programa.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zrak prema vjetrobranu i bočnim
staklima.
Ako kabinu želite maksimalno rashladiti
ili zagrijati, granična minimalna (14) ili
maksimalna (28) vrijednost može se
prekoračiti. F

G

urnite sklopku prema
dolje do prikaza "LO"
ili prema gore do
prikaza "HI" .
Nakon ulaska u vozilo, ako je
temperatura u kabini znatno niža ili viša
od ugodne temperature, nije potrebno
mijenjati prikazanu temperaturu kako
biste brže postigli željenu temperaturu.
Sustav će se automatski koristiti svim
svojim mogućnostima kako bi što prije
nadoknadio razliku u temperaturi.
Funkcija "Mono"
Temperatura na strani suvozača može biti
izjednačena s temperaturom na strani vozača
(jednozonski rad).
Funkcija se automatski isključuje ako putnici
koriste svoje tipke za podešavanje temperature.
Ili
F

P
ritisnite tipku "AUTO" za
povratak na automatski program
" komfo r ".
F

P
ritisnite ovu tipku za
uključivanje/isključivanje funkcije.
Žaruljica na tipki je upaljena kad je
funkcija uključena.
Ergonomija i komfor
