CITROEN JUMPER SPACETOURER 2018 InstruktionsbÖcker (in Swedish)

239

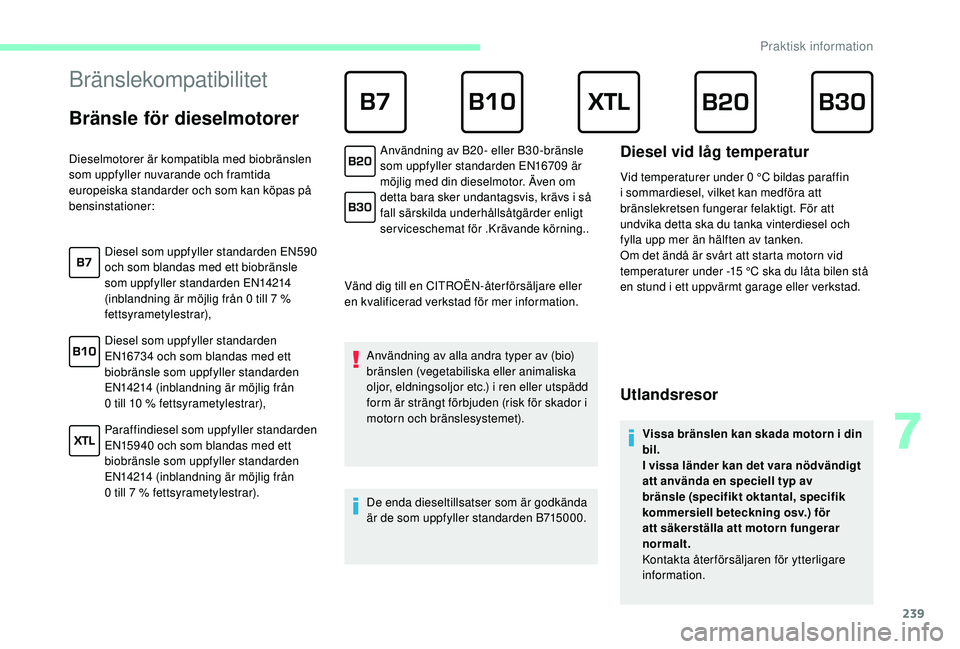

Bränslekompatibilitet

Bränsle för dieselmotorer
Vänd dig till en CITROËN-åter försäljare eller
en kvalificerad verkstad för mer information.Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor etc.) i ren eller utspädd
form är strängt förbjuden (risk för skador i
motorn och bränslesystemet).
De enda dieseltillsatser som är godkända
är de som uppfyller standarden B715000.
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin
i sommardiesel, vilket kan medföra att
bränslekretsen fungerar felaktigt. För att
undvika detta ska du tanka vinterdiesel och
fylla upp mer än hälften av tanken.
Om det ändå är svårt att starta motorn vid
temperaturer under -15 °C ska du låta bilen stå
en stund i ett uppvärmt garage eller verkstad.
Utlandsresor
Vissa bränslen kan skada motorn i din
bil.
I vissa länder kan det vara nödvändigt
att använda en speciell typ av
bränsle (specifikt oktantal, specifik
kommersiell beteckning osv.) för
att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Dieselmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan köpas på
bensinstationer:
Diesel som uppfyller standarden EN590
och som blandas med ett biobränsle
som uppfyller standarden EN14214
(inblandning är möjlig från 0 till 7 %
fettsyrametylestrar),
Diesel som uppfyller standarden
EN16734 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från
0

till 10 % fettsyrametylestrar),
Paraffindiesel som uppfyller standarden
EN15940 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från
0

till 7 % fettsyrametylestrar). Användning av B20 - eller B30 -bränsle
som uppfyller standarden EN16709 är
möjlig med din dieselmotor. Även om
detta bara sker undantagsvis, krävs i så
fall särskilda underhållsåtgärder enligt
serviceschemat för
.
K

rävande körning
..
7
Praktisk information

240

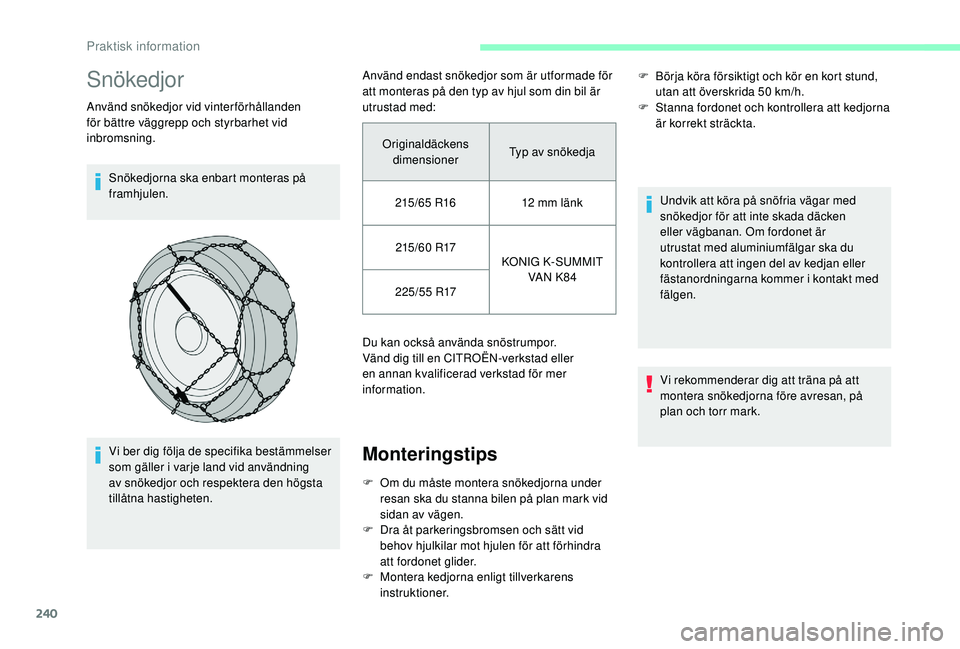

Snökedjor
Använd snökedjor vid vinterförhållanden
för bättre väggrepp och styrbarhet vid
inbromsning.Snökedjorna ska enbart monteras på
framhjulen.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning
av snökedjor och respektera den högsta
tillåtna hastigheten. Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med:
Du kan också använda snöstrumpor.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för mer
information.
Monteringstips
F Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/h.
F

S
tanna fordonet och kontrollera att kedjorna
är korrekt sträckta.
Originaldäckens dimensioner Typ av snökedja
215/65 R16 12 mm länk
215/60 R17 KONIG K-SUMMIT
VA N K8 4
2 2 5 / 5 5 R17
F

O

m du måste montera snökedjorna under
resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D

ra åt parkeringsbromsen och sätt vid
behov hjulkilar mot hjulen för att förhindra
att fordonet glider.
F

M

ontera kedjorna enligt tillverkarens
instruktioner. Undvik att köra på snöfria vägar med
snökedjor för att inte skada däcken
eller vägbanan. Om fordonet är
utrustat med aluminiumfälgar ska du
kontrollera att ingen del av kedjan eller
fästanordningarna kommer i kontakt med
fälgen.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Praktisk information

241

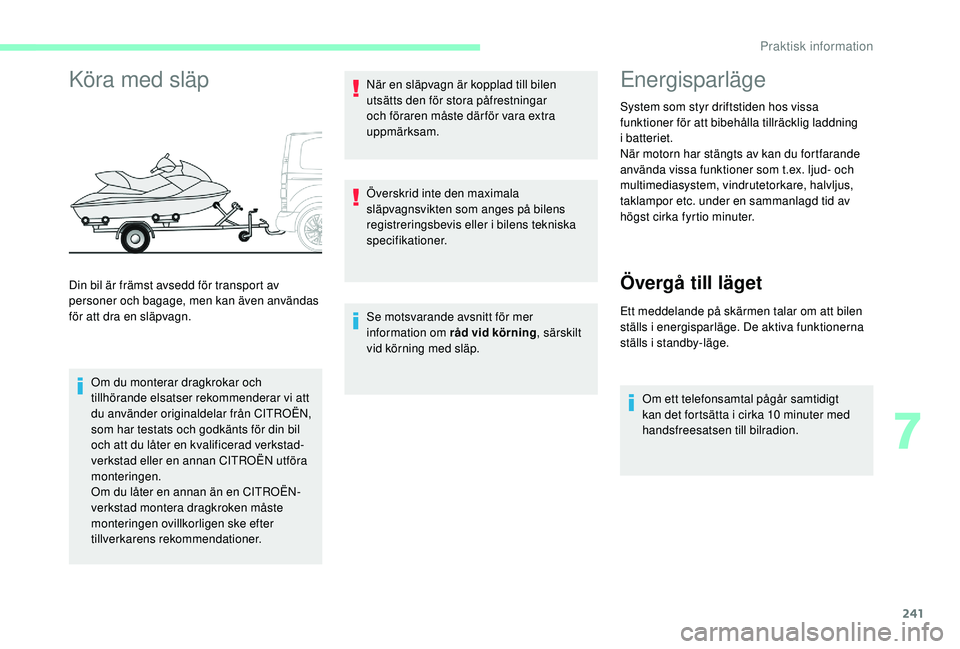

Köra med släp
Om du monterar dragkrokar och
tillhörande elsatser rekommenderar vi att
du använder originaldelar från CITROËN,
som har testats och godkänts för din bil
och att du låter en kvalificerad verkstad-
verkstad eller en annan CITROËN utföra
monteringen.
Om du låter en annan än en CITROËN-
verkstad montera dragkroken måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.När en släpvagn är kopplad till bilen
utsätts den för stora påfrestningar
och föraren måste där för vara extra
uppmärksam.
Överskrid inte den maximala
släpvagnsvikten som anges på bilens
registreringsbevis eller i bilens tekniska
specifikationer.
Se motsvarande avsnitt för mer
information om råd vid körning
, särskilt
vid körning med släp.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning
i


batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex. ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10 minuter med
handsfreesatsen till bilradion.
Din bil är främst avsedd för transport av
personer och bagage, men kan även användas
för att dra en släpvagn.
7
Praktisk information

242

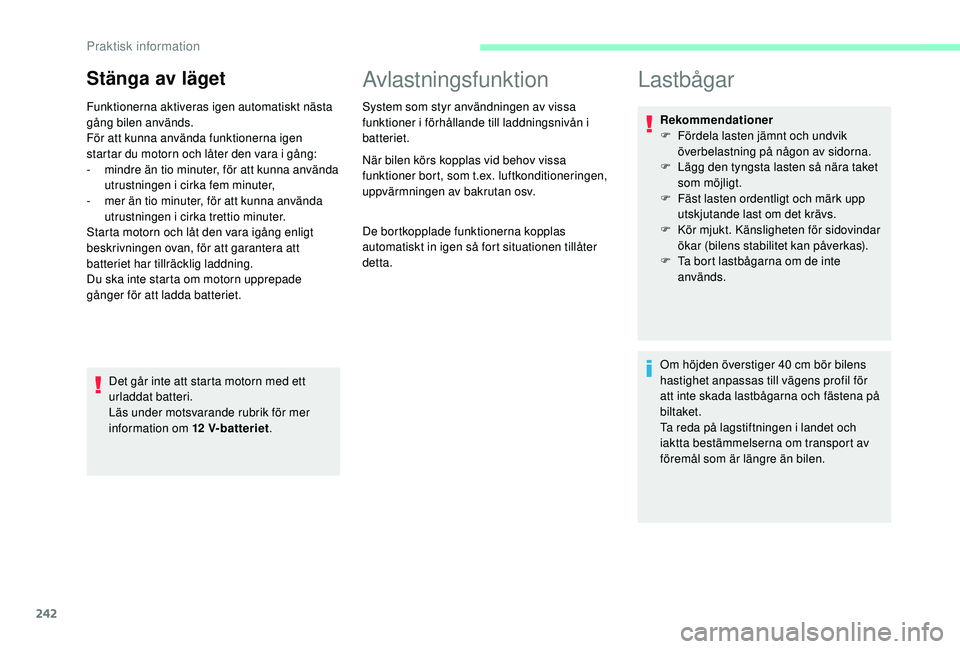

Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-
m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12 V-batteriet .
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vid behov vissa
funktioner bort, som t.ex. luftkonditioneringen,
uppvärmningen av bakrutan osv.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Lastbågar
Rekommendationer
F
F ördela lasten jämnt och undvik
överbelastning på någon av sidorna.
F

L
ägg den tyngsta lasten så nära taket
som möjligt.
F

F
äst lasten ordentligt och märk upp
utskjutande last om det krävs.
F

K
ör mjukt. Känsligheten för sidovindar
ökar (bilens stabilitet kan påverkas).
F

T
a bort lastbågarna om de inte
används.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Praktisk information

243
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
tvärgående lastbågar som är godkända
för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lastbågarna som anger
hur de ska monteras och under vilka
förhållanden de kan användas.
Använd de gröna positionerna.
Max. tillåten last på lastbågar: 100 kg. När de tvärgående lastbågarna ska monteras
ska de därtill avsedda fästpunkterna användas:
F

ö
ppna fästkåporna på varje båge,
F

s
ätt varje fäste på plats och lås fast dem en
efter en på taket,
F

f
örsäkra dig om att lastbågarna sitter fast
ordentligt (genom att ruska dem),
F

s
täng fästkåporna på varje båge.
Bågarna är utbytbara och anpassningsbara på
varje fästpunktspar.Byte av torkarblad
Före borttagning av
torkarblad fram
F Inom en minut efter att tändningen slås av ska vindrutetorkarreglaget manövreras så
att torkarbladen förs till mitten av vindrutan
(underhållsläge).
Borttagning
F Lyft upp motsvarande torkararm från vindrutan.
F

L
ossa torkarbladet och ta bort det.
7
Praktisk information

244

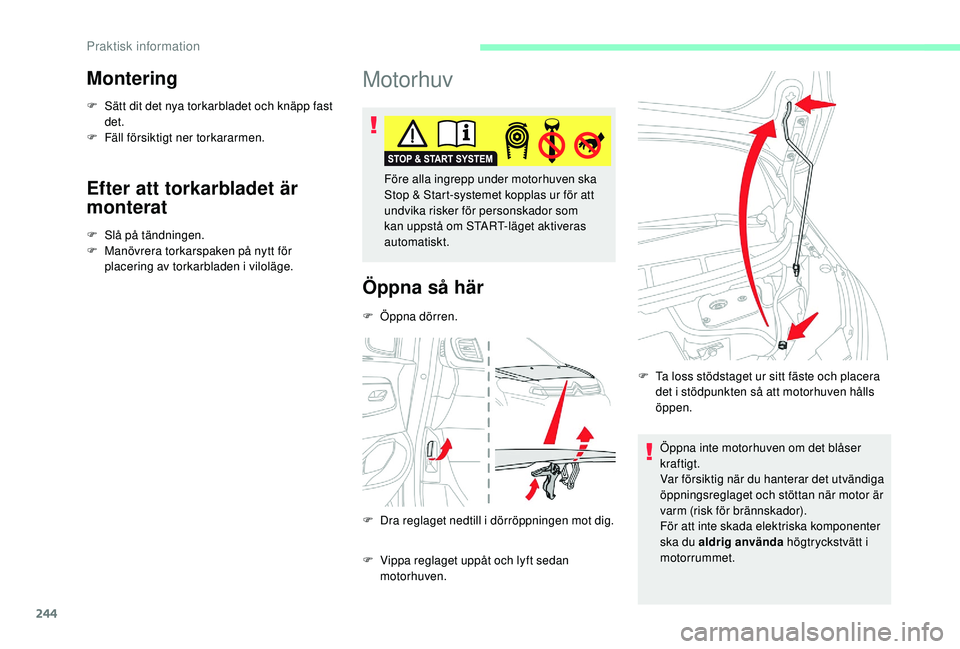

Montering
F Sätt dit det nya torkarbladet och knäpp fast det.
F

F
äll försiktigt ner torkararmen.
Efter att torkarbladet är
monterat
F Slå på tändningen.
F M anövrera torkarspaken på nytt för
placering av torkarbladen i viloläge.
Motorhuv
Öppna så här
F Öppna dörren.
F

D
ra reglaget nedtill i dörröppningen mot dig.
F

V
ippa reglaget uppåt och lyft sedan
motorhuven. Öppna inte motorhuven om det blåser
kraftigt.
Var försiktig när du hanterar det utvändiga
öppningsreglaget och stöttan när motor är
varm (risk för brännskador).
För att inte skada elektriska komponenter
ska du aldrig använda
högtryckstvätt i
motorrummet.
Före alla ingrepp under motorhuven ska
Stop & Start-systemet kopplas ur för att
undvika risker för personskador som
kan uppstå om START-läget aktiveras
automatiskt.
F
T
a loss stödstaget ur sitt fäste och placera
det i stödpunkten så att motorhuven hålls
öppen.
Praktisk information

245

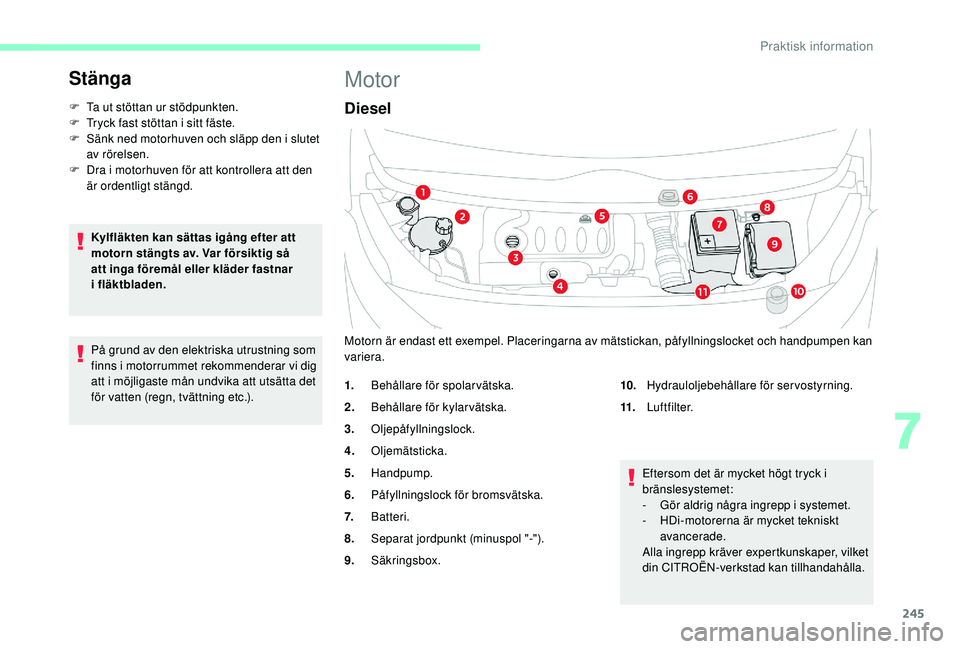

Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt stängd.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar
i


fläktbladen.
På grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.).
Motor
Diesel
Eftersom det är mycket högt tryck i
bränslesystemet:
-
G
ör aldrig några ingrepp i systemet.
-

H
Di-motorerna är mycket tekniskt
avancerade.
Alla ingrepp kräver expertkunskaper, vilket
din CITROËN-verkstad kan tillhandahålla.
Motorn är endast ett exempel. Placeringarna av mätstickan, påfyllningslocket och handpumpen kan
variera.
1.
Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Oljepåfyllningslock.
4. Oljemätsticka.
5. Handpump.
6. Påfyllningslock för bromsvätska.
7. Batteri.
8. Separat jordpunkt (minuspol "-").
9. Säkringsbox. 10.
Hydrauloljebehållare för servostyrning.
11. Luftfilter.
7
Praktisk information

246

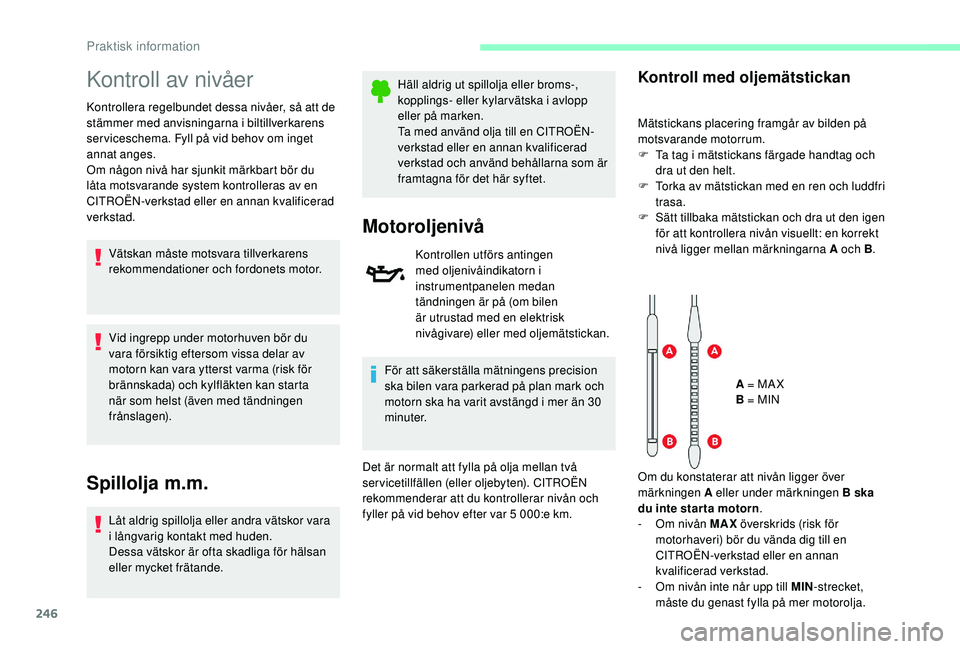

Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget
annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad.Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande. Häll aldrig ut spillolja eller broms-,
kopplings- eller kylar vätska i avlopp
eller på marken.
Ta med använd olja till en CITROËN-
verkstad eller en annan kvalificerad
verkstad och använd behållarna som är
framtagna för det här syftet.
Motoroljenivå
Kontrollen utförs antingen
med oljenivåindikatorn i
instrumentpanelen medan
tändningen är på (om bilen
är utrustad med en elektrisk
nivågivare) eller med oljemätstickan.
För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än 30
minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5
000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motsvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAX överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till MIN -strecket,
måste du genast fylla på mer motorolja.
Praktisk information

247

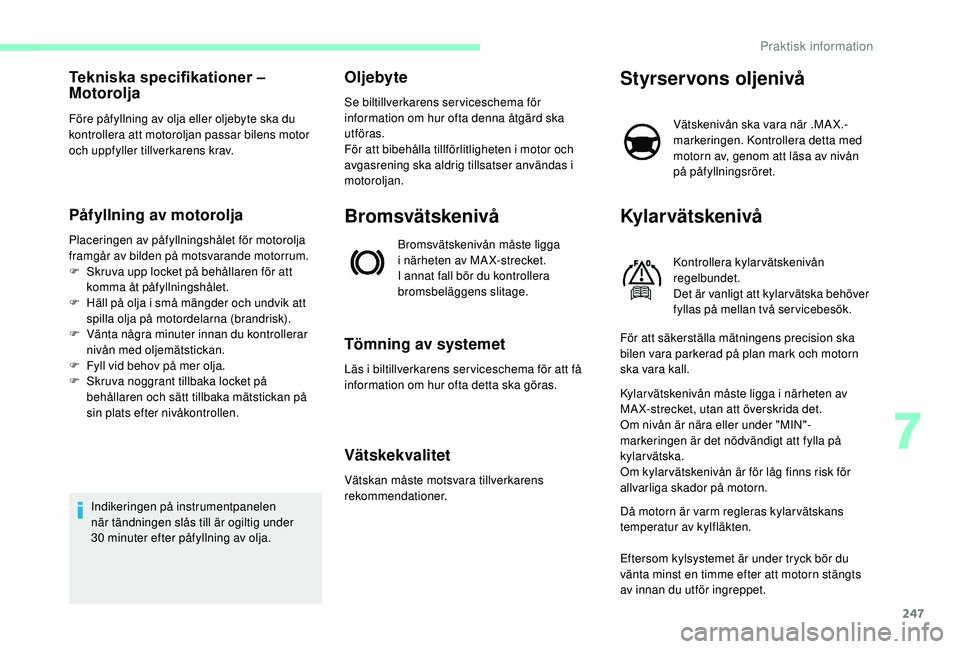

Tekniska specifikationer –
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
Bromsvätskenivå
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Tömning av systemet
Läs i biltillverkarens ser viceschema för att få
information om hur ofta detta ska göras.
Vätskekvalitet
Vätskan måste motsvara tillverkarens
rekommendationer.
Styrservons oljenivå
Vätskenivån ska vara när .M A X.-
ma rkeringen. Kontrollera detta med
motorn av, genom att läsa av nivån
på påfyllningsröret.
Kylar vätskenivå
Kontrollera kylarvätskenivån
regelbundet.
Det är vanligt att kylar vätska behöver
fyllas på mellan två servicebesök.
För att säkerställa mätningens precision ska
bilen vara parkerad på plan mark och motorn
ska vara kall.
Kylar vätskenivån måste ligga i närheten av
MA X-strecket, utan att överskrida det.
Om nivån är nära eller under "MIN"-
markeringen är det nödvändigt att fylla på
kylarvätska.
Om kylarvätskenivån är för låg finns risk för
allvarliga skador på motorn.
Då motorn är varm regleras kylar vätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
7
Praktisk information

248

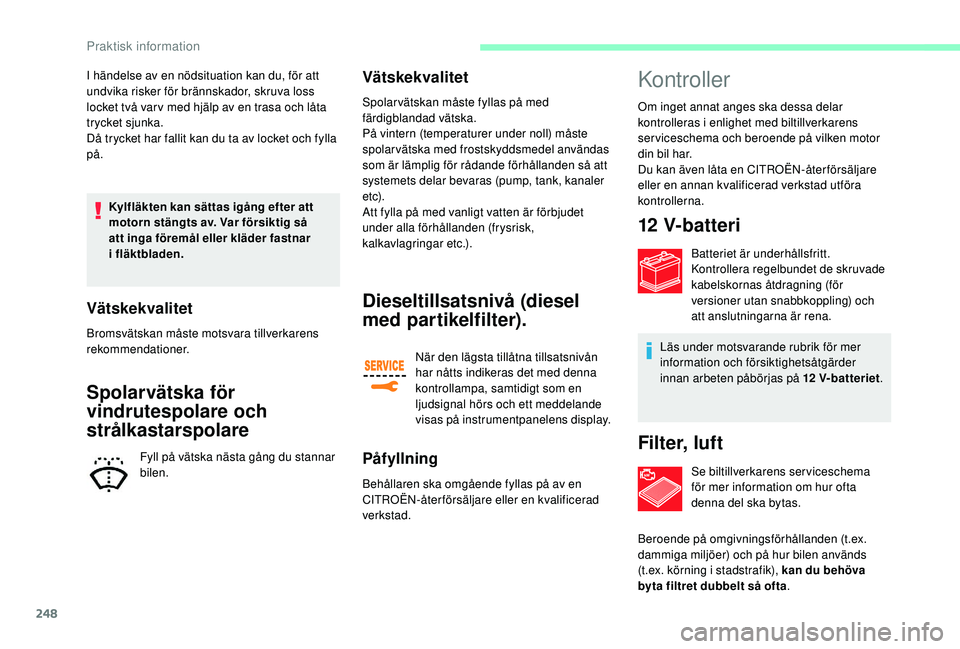

I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två var v med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar
i


fläktbladen.
Vätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Spolarvätska för
vindrutespolare och
strålkastarspolare
Fyll på vätska nästa gång du stannar
bilen.
Vätskekvalitet
Spolarvätskan måste fyllas på med
färdigblandad vätska.
På vintern (temperaturer under noll) måste
spolarvätska med frostskyddsmedel användas
som är lämplig för rådande förhållanden så att
systemets delar bevaras (pump, tank, kanaler
etc).
Att fylla på med vanligt vatten är förbjudet
under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Dieseltillsatsnivå (diesel
med partikelfilter).
När den lägsta tillåtna tillsatsnivån
har nåtts indikeras det med denna
kontrollampa, samtidigt som en
ljudsignal hörs och ett meddelande
visas på instrumentpanelens display.
Påfyllning
Behållaren ska omgående fyllas på av en
CITROËN-återförsäljare eller en kvalificerad
verkstad.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan även låta en CITROËN-åter försäljare
eller en annan kvalificerad verkstad utföra
kontrollerna.
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och
att anslutningarna är rena.
Läs under motsvarande rubrik för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på 12 V-batteriet .
Fi l t e r, l u f t
Se biltillverkarens serviceschema
för mer information om hur ofta
denna del ska bytas.
Beroende på omgivningsförhållanden (t.ex.
dammiga miljöer) och på hur bilen används
(t.ex. körning i stadstrafik), kan du behöva
byta filtret dubbelt så ofta .
Praktisk information
