249

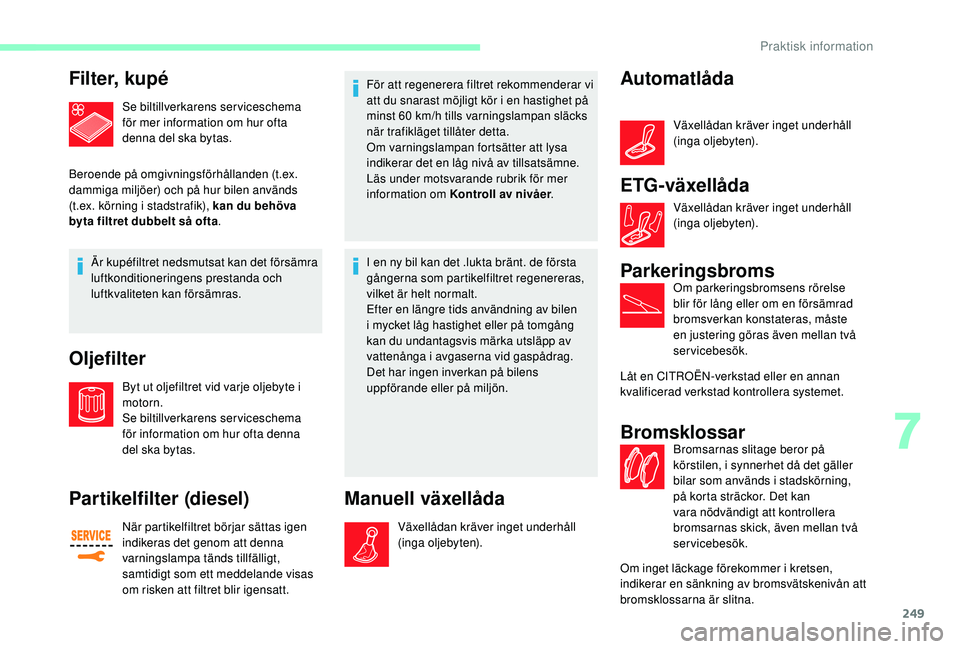

Fi l t e r, k u p é
Se biltillverkarens serviceschema
för mer information om hur ofta
denna del ska bytas.
Beroende på omgivningsförhållanden (t.ex.
dammiga miljöer) och på hur bilen används
(t.ex. körning i stadstrafik), kan du behöva
byta filtret dubbelt så ofta .
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Oljefilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema
för information om hur ofta denna
del ska bytas.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen
indikeras det genom att denna
varningslampa tänds tillfälligt,
samtidigt som ett meddelande visas
om risken att filtret blir igensatt. För att regenerera filtret rekommenderar vi
att du snarast möjligt kör i en hastighet på
minst 60 km/h tills varningslampan släcks
när trafikläget tillåter detta.
Om varningslampan fortsätter att lysa
indikerar det en låg nivå av tillsatsämne.
Läs under motsvarande rubrik för mer
information om Kontroll av nivåer
.
I en ny bil kan det .
l
ukta bränt
.
de första
gångerna som partikelfiltret regenereras,
vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens
uppförande eller på miljön.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
ETG-växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
ParkeringsbromsOm parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
BromsklossarBromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan
vara nödvändigt att kontrollera
bromsarnas skick, även mellan två
servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
7
Praktisk information

250

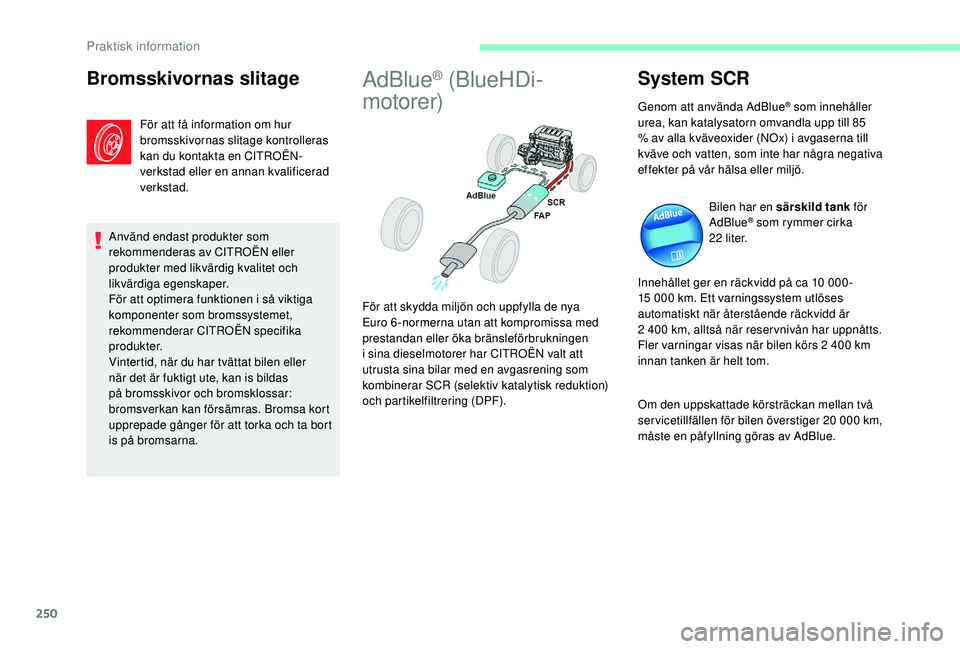

Bromsskivornas slitage
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa kort
upprepade gånger för att torka och ta bort
is på bromsarna.
AdBlue® (BlueHDi-
motorer)System SCR
Genom att använda AdBlue® som innehåller
urea, kan katalysatorn omvandla upp till 85
% av alla kväveoxider (NOx) i avgaserna till
kväve och vatten, som inte har några negativa
effekter på vår hälsa eller miljö.
Bilen har en särskild tank för
AdBlue
® som rymmer cirka
2 2
l i t e r.
Innehållet ger en räckvidd på ca 10
000 -
15

000

km. Ett varningssystem utlöses
automatiskt när återstående räckvidd är
2


400


km, alltså när reservnivån har uppnåtts.
Fler varningar visas när bilen körs 2
400 km
innan tanken är helt tom.
Om den uppskattade körsträckan mellan två
ser vicetillfällen för bilen överstiger 20 000 km,
måste en påfyllning göras av AdBlue.
För att skydda miljön och uppfylla de nya
Euro 6-normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR (selektiv katalytisk reduktion)
och partikelfiltrering (DPF).
Praktisk information

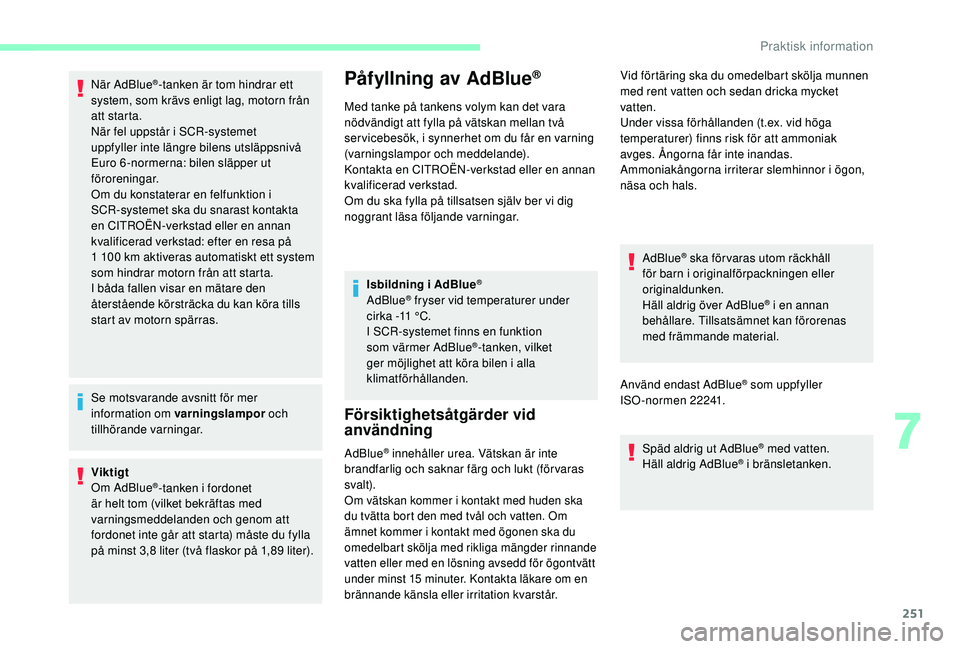

251
När AdBlue®-tanken är tom hindrar ett
system, som krävs enligt lag, motorn från
att starta.
När fel uppstår i SCR-systemet
uppfyller inte längre bilens utsläppsnivå
Euro

6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en felfunktion i
SCR-systemet ska du snarast kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad: efter en resa på
1

100 km aktiveras automatiskt ett system
som hindrar motorn från att starta.
I båda fallen visar en mätare den
återstående körsträcka du kan köra tills
start av motorn spärras.
Se motsvarande avsnitt för mer
information om varningslampor och
tillhörande varningar.
Viktigt
Om AdBlue
®-tanken i fordonet
är helt tom (vilket bekräftas med
varningsmeddelanden och genom att
fordonet inte går att starta) måste du fylla
på minst 3,8 liter (två flaskor på 1,89 liter).
Påfyllning av AdBlue®
Med tanke på tankens volym kan det vara
nödvändigt att fylla på vätskan mellan två
ser vicebesök, i synnerhet om du får en varning
(varningslampor och meddelande).
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion
som värmer AdBlue
®-tanken, vilket
ger möjlighet att köra bilen i alla
klimatförhållanden.
Försiktighetsåtgärder vid
användning
AdBlue® innehåller urea. Vätskan är inte
brandfarlig och saknar färg och lukt (för varas
svalt).
Om vätskan kommer i kontakt med huden ska
du tvätta bort den med tvål och vatten. Om
ämnet kommer i kontakt med ögonen ska du
omedelbart skölja med rikliga mängder rinnande
vatten eller med en lösning avsedd för ögontvätt
under minst 15 minuter. Kontakta läkare om en
brännande känsla eller irritation kvarstår.
AdBlue® ska förvaras utom räckhåll
för barn i originalförpackningen eller
originaldunken.
Häll aldrig över AdBlue
® i en annan
behållare. Tillsatsämnet kan förorenas
med främmande material.
Använd endast AdBlue
® som uppfyller
ISO-normen 22241.
Späd aldrig ut AdBlue
® med vatten.
Häll aldrig AdBlue® i bränsletanken.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (t.ex. vid höga
temperaturer) finns risk för att ammoniak
avges. Ångorna får inte inandas.
Ammoniakångorna irriterar slemhinnor i ögon,
näsa och hals.
7
Praktisk information

252

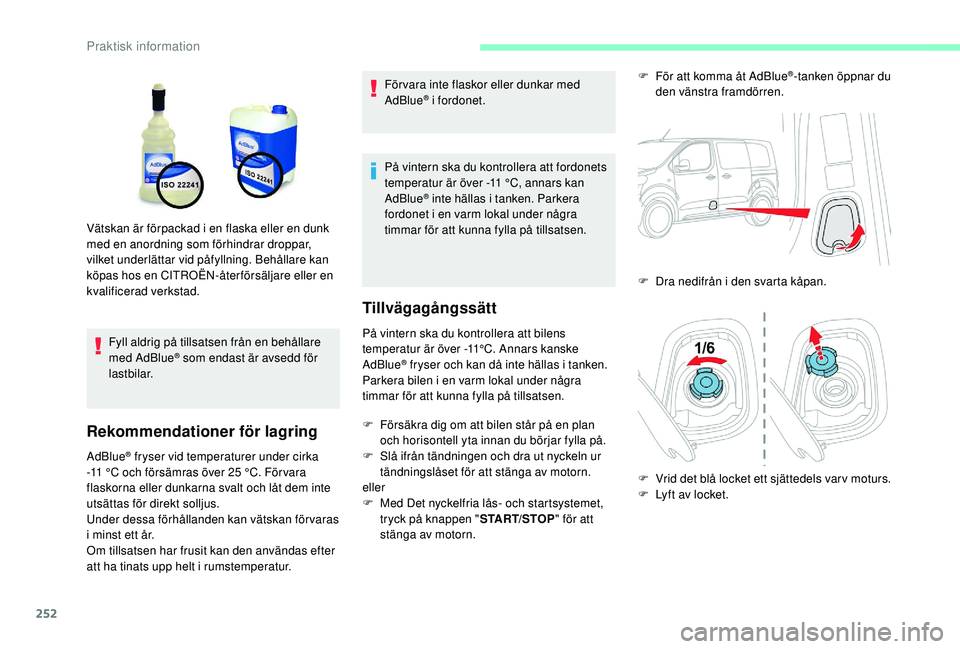

Fyll aldrig på tillsatsen från en behållare
med AdBlue® som endast är avsedd för
lastbilar.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer under cirka
-11

°C och försämras över 25 °C. För vara
flaskorna eller dunkarna svalt och låt dem inte
utsättas för direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur. För vara inte flaskor eller dunkar med
AdBlue
® i fordonet.
PÃ¥ vintern ska du kontrollera att fordonets
temperatur är över -11 °C, annars kan
AdBlue
® inte hällas i tanken. Parkera
fordonet i en varm lokal under några
timmar för att kunna fylla på tillsatsen.
Tillvägagångssätt
Vätskan är förpackad i en flaska eller en dunk
med en anordning som förhindrar droppar,
vilket underlättar vid påfyllning. Behållare kan
köpas hos en CITROËN-åter försäljare eller en
kvalificerad verkstad.
PÃ¥ vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars kanske
AdBlue
® fryser och kan då inte hällas i tanken.
Parkera bilen i en varm lokal under några
timmar för att kunna fylla på tillsatsen.
F

F

örsäkra dig om att bilen står på en plan
och horisontell yta innan du börjar fylla på.
F

S

lå ifrån tändningen och dra ut nyckeln ur
tändningslåset för att stänga av motorn.
eller
F

M

ed Det nyckelfria lås- och startsystemet,
tryck på knappen " START/STOP" för att
stänga av motorn. F

F
ör att komma åt AdBlue
®-tanken öppnar du
den vänstra framdörren.
F

D

ra nedifrån i den svarta kåpan.
F

V

rid det blå locket ett sjättedels var v moturs.
F

L

yft av locket.
Praktisk information

253

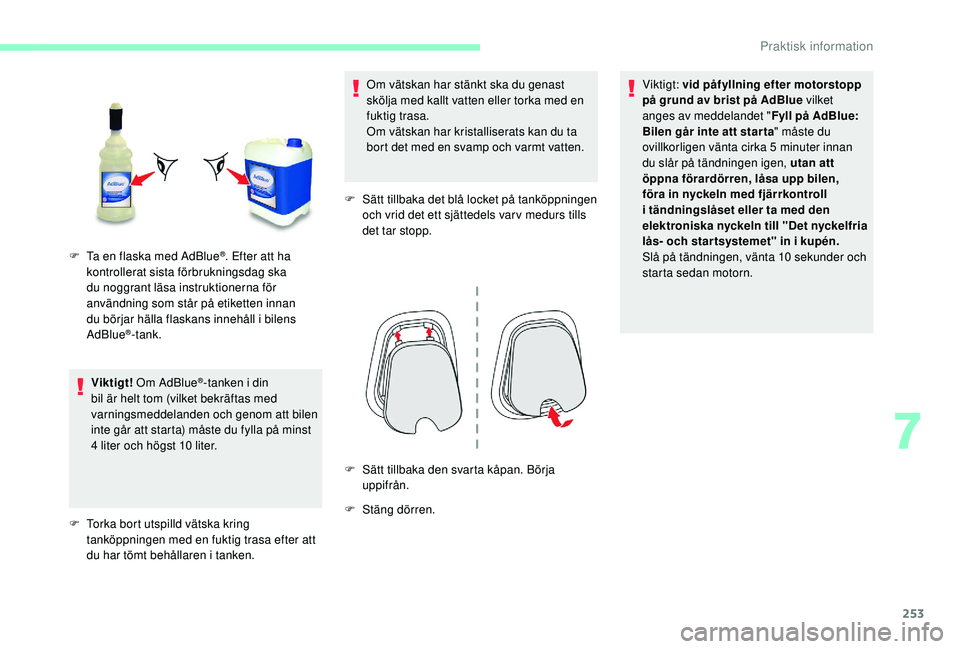

Viktigt! Om AdBlue®-tanken i din
bil är helt tom (vilket bekräftas med
varningsmeddelanden och genom att bilen
inte går att starta) måste du fylla på minst
4 liter och högst 10 liter.
F

T

orka bort utspilld vätska kring
tanköppningen med en fuktig trasa efter att
du har tömt behållaren i tanken. Om vätskan har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om vätskan har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
F
S
ätt tillbaka det blå locket på tanköppningen
och vrid det ett sjättedels var v medurs tills
det tar stopp.
F
S
ätt tillbaka den svarta kåpan. Börja
uppifrån.
F

S
täng dörren. Viktigt: vid påfyllning efter motorstopp
på grund av brist på AdBlue vilket
anges av meddelandet "
Fyll på AdBlue:
Bilen går inte att star ta " måste du
ovillkorligen vänta cirka 5 minuter innan
du slår på tändningen igen, utan att
öppna förardörren, låsa upp bilen,
föra in nyckeln med fjärrkontroll
i tändningslåset eller ta med den
elektroniska nyckeln till "Det nyckelfria
lås- och star tsystemet" in i kupén.
Slå på tändningen, vänta 10 sekunder och
starta sedan motorn.
F

T

a en flaska med AdBlue
®. Efter att ha
kontrollerat sista förbrukningsdag ska
du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
7
Praktisk information

254

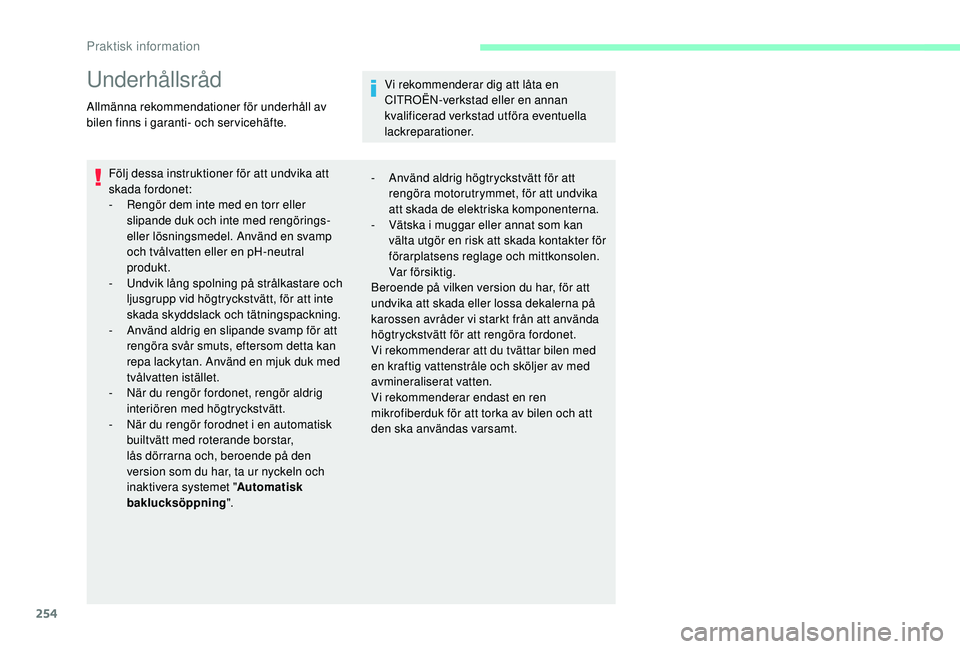

Underhållsråd
Allmänna rekommendationer för underhåll av
bilen finns i garanti- och ser vicehäfte.Följ dessa instruktioner för att undvika att
skada fordonet:
-

R
engör dem inte med en torr eller
slipande duk och inte med rengörings-
eller lösningsmedel. Använd en svamp
och tvålvatten eller en pH-neutral
produkt.
-
U

ndvik lång spolning på strålkastare och
ljusgrupp vid högtryckstvätt, för att inte
skada skyddslack och tätningspackning.
-

A
nvänd aldrig en slipande svamp för att
rengöra svår smuts, eftersom detta kan
repa lackytan. Använd en mjuk duk med
tvålvatten istället.
-

N
är du rengör fordonet, rengör aldrig
interiören med högtryckstvätt.
-

N
är du rengör forodnet i en automatisk
builtvätt med roterande borstar,
lås dörrarna och, beroende på den
version som du har, ta ur nyckeln och
inaktivera systemet " Automatisk
baklucksöppning ". Vi rekommenderar dig att låta en
CITROËN-verkstad eller en annan
kvalificerad verkstad utföra eventuella
lackreparationer.
-

A
nvänd aldrig högtryckstvätt för att
rengöra motorutrymmet, för att undvika
att skada de elektriska komponenterna.
-

V
ätska i muggar eller annat som kan
välta utgör en risk att skada kontakter för
förarplatsens reglage och mittkonsolen.
Var försiktig.
Beroende på vilken version du har, för att
undvika att skada eller lossa dekalerna på
karossen avråder vi starkt från att använda
högtryckstvätt för att rengöra fordonet.
Vi
rekommenderar att du tvättar bilen med
en kraftig vattenstråle och sköljer av med
avmineraliserat vatten.
Vi rekommenderar endast en ren
mikrofiberduk för att torka av bilen och att
den ska användas varsamt.
Praktisk information

255

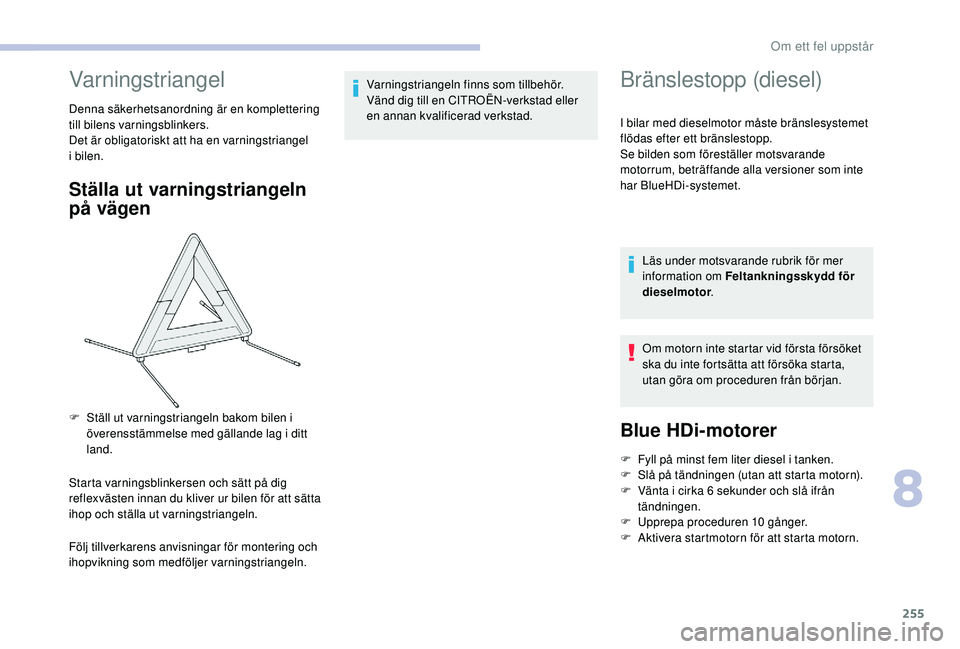

Varningstriangel
Denna säkerhetsanordning är en komplettering
till bilens varningsblinkers.
Det är obligatoriskt att ha en varningstriangel
i bilen.
Ställa ut varningstriangeln
på vägen
Starta varningsblinkersen och sätt på dig
reflexvästen innan du kliver ur bilen för att sätta
ihop och ställa ut varningstriangeln.
Följ tillverkarens anvisningar för montering och
ihopvikning som medföljer varningstriangeln.Varningstriangeln finns som tillbehör.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Bränslestopp (diesel)
I bilar med dieselmotor måste bränslesystemet
flödas efter ett bränslestopp.
Se bilden som föreställer motsvarande
motorrum, beträffande alla versioner som inte
har BlueHDi-systemet.
Läs under motsvarande rubrik för mer
information om Feltankningsskydd för
dieselmotor .
Om motorn inte startar vid första försöket
ska du inte fortsätta att försöka starta,
utan göra om proceduren från början.
Blue HDi-motorer
F Fyll på minst fem liter diesel i tanken.
F S lå på tändningen (utan att starta motorn).
F

V
änta i cirka 6 sekunder och slå ifrån
tändningen.
F

U
pprepa proceduren 10 gånger.
F

A
ktivera startmotorn för att starta motorn.
F

S

täll ut varningstriangeln bakom bilen i
överensstämmelse med gällande lag i ditt
land.
8
Om ett fel uppstår

256

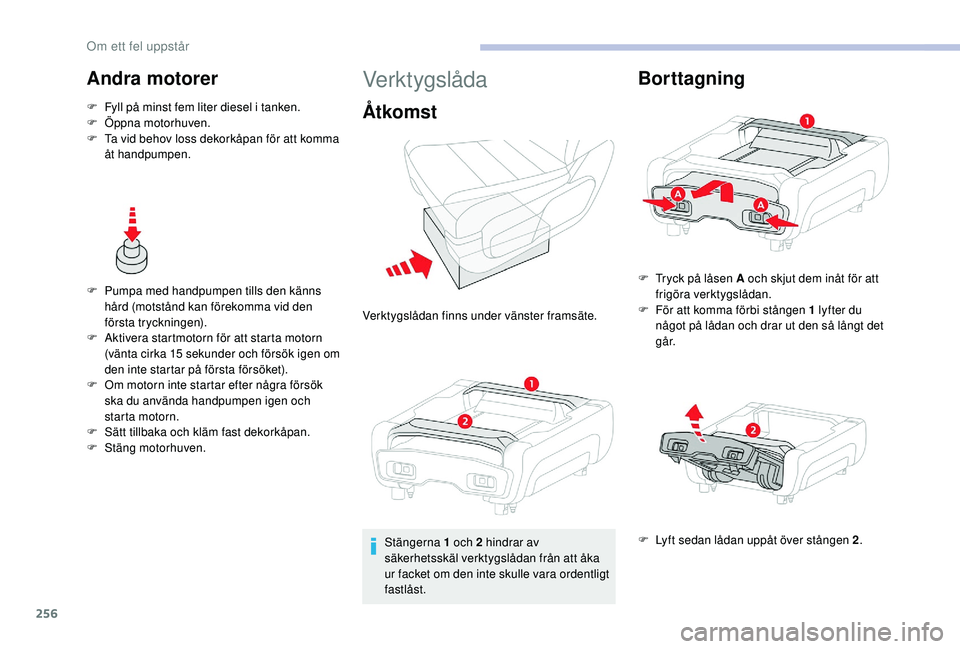

Andra motorer
F Fyll på minst fem liter diesel i tanken.
F Ö ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att komma
Ã¥t handpumpen.
F

P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F

A
ktivera startmotorn för att starta motorn
(vänta cirka 15 sekunder och försök igen om
den inte startar på första försöket).
F

O
m motorn inte startar efter några försök
ska du använda handpumpen igen och
starta motorn.
F

S
ätt tillbaka och kläm fast dekorkåpan.
F

S
täng motorhuven.
Verktygslåda
Ã…tkomst
Verktygslådan finns under vänster framsäte.Stängerna 1 och 2 hindrar av
säkerhetsskäl verktygslådan från att åka
ur facket om den inte skulle vara ordentligt
fastlåst.
Borttagning
F Tryck på låsen A och skjut dem inåt för att frigöra verktygslådan.
F

F
ör att komma förbi stången 1 lyfter du
något på lådan och drar ut den så långt det
g å r.
F

L
yft sedan lådan uppåt över stången 2 .
Om ett fel uppstår

257

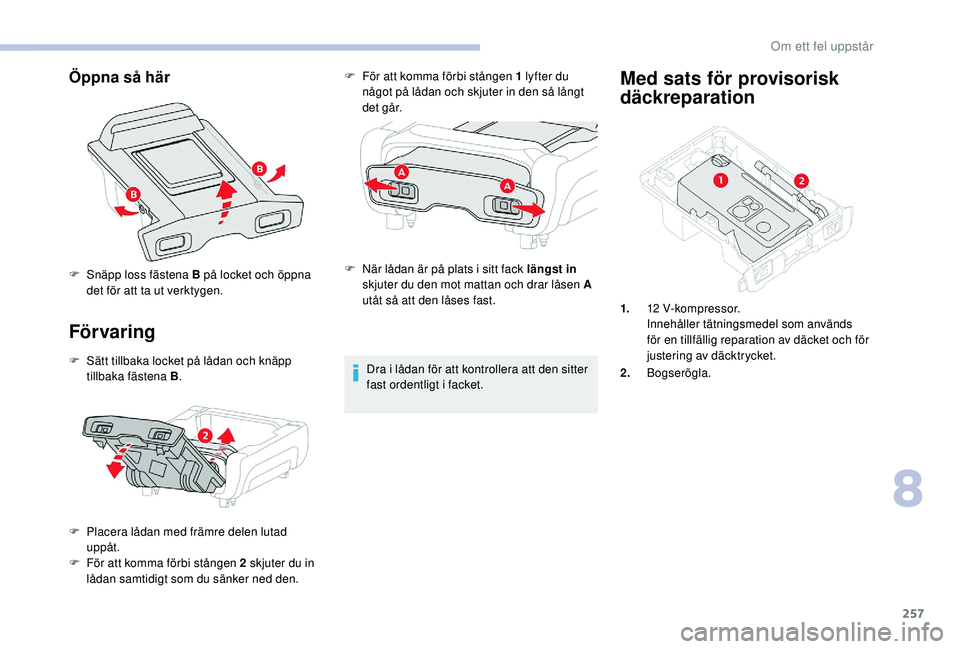

Öppna så här
För varing
F Sätt tillbaka locket på lådan och knäpp tillbaka fästena B .
F

P
lacera lådan med främre delen lutad
uppåt.
F

F
ör att komma förbi stången 2 skjuter du in
lådan samtidigt som du sänker ned den. F

F
ör att komma förbi stången 1 lyfter du
något på lådan och skjuter in den så långt
d e t g å r.
F
N
är lådan är på plats i sitt fack längst in

skjuter du den mot mattan och drar låsen A
utåt så att den låses fast.
Dra i lådan för att kontrollera att den sitter
fast ordentligt i facket.
Med sats för provisorisk
däckreparation
F Snäpp loss fästena B på locket och öppna det för att ta ut verktygen.
1.12 V-kompressor.
Innehåller tätningsmedel som används
för en tillfällig reparation av däcket och för
justering av däcktrycket.
2. Bogserögla.
8
Om ett fel uppstår

258
Dessa verktyg är specifika för din bil och
kan variera beroende på utrustningsnivå.
Använd dem inte för andra ändamål.
1.
Hjulbultsnyckel.
Används för att demontera hjulets fästskruvar
och för att höja/sänka domkraften.
2.Domkraft.
Används för att lyfta upp bilen.
3. Verktyg för demontering av hjulbultskåpa/
navkapsel.
Om bilen är utrustad med det kan du
demontera hjulbultarnas centrumkåpor på
aluminiumfälgar eller dekordelen på plåtfälgar.
4.Hylsa för stöldskyddsskruvar.Anpassar
hjulbultsnyckeln till speciella s.k.
stöldskyddsskruvar.
5. Bogserögla.
Sats för provisorisk
däckreparation
Satsen består av en kompressor och en patron
med tätningsmedel.
Den används för tillfällig reparation av
däcket.
På så vis kan du köra till närmaste verkstad.
Den är avsedd att användas för att reparera de
flesta punkteringar som kan inträffa och som
finns på slitbanan eller däckets skuldra.
Med kompressorn kan du kontrollera och
justera däcktrycket.
Ta fram reparationssatsen
Se motsvarande avsnitt för mer
information om verktygslådan .
Lista över verktyg
Dessa verktyg är speciellt avsedda för din bil
och kan variera beroende på utrustningen.
Använd dem inte för andra ändamål.
Satsen är placerad i en verktygslåda. 1.
12 V-kompressor.
Innehåller tätningsmedel som används
för en tillfällig reparation av däcket och för
justering av däcktrycket.
2. Bogserögla.
Se motsvarande avsnitt för mer
information om bogsering .
Med reservhjul
Om ett fel uppstår
