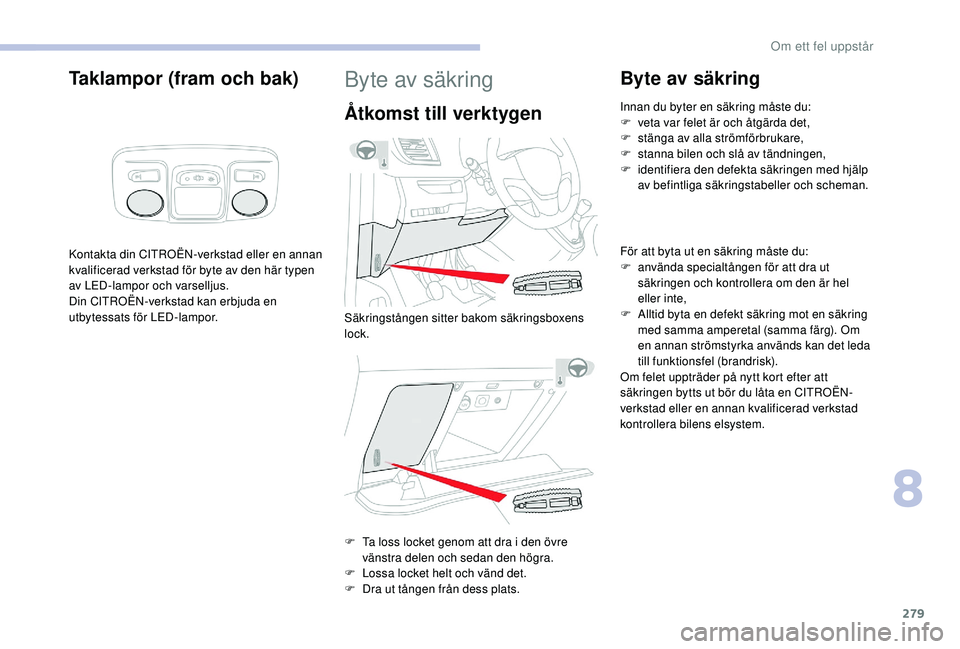

Taklampor (fram och bak)
Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Byte av säkring
Ã…tkomst till verktygen
F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.
F

L
ossa locket helt och vänd det.
F

D
ra ut tången från dess plats.
Byte av säkring
Innan du byter en säkring måste du:
F v eta var felet är och åtgärda det,
F

s
tänga av alla strömförbrukare,
F

s
tanna bilen och slå av tändningen,
F

i
dentifiera den defekta säkringen med hjälp
av befintliga säkringstabeller och scheman.
För att byta ut en säkring måste du:
F

a
nvända specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte,
F

A
lltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om
en annan strömstyrka används kan det leda
till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elsystem.
Säkringstången sitter bakom säkringsboxens
lock.
8
Om ett fel uppstår

280
OKEJ OK
Specialtång
Byte av en säkring som inte finns med
i tabellerna kan leda till ett allvarligt
funktionsfel på din bil. Vänd dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en CITROËN-åter försäljare
eller en annan kvalificerad verkstad innan
du monterar annan elektrisk utrustning
eller tillbehör i bilen. CITROËN ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
CITROËN och som inte installerats
enligt dess föreskrifter – speciellt om
alla anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Kontakta en CITROËN-verkstad om du
behöver hjälp med montering av dragkrok
eller utrustning för t.ex. taxibilar.
Säkringar i kupén
Komma åt säkringarna
F Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.
Om ett fel uppstår

281
Säkringnr Styrka
(A) Funktioner
F1 10Elektrisk servostyrning, kopplingskontakt.
F4 15Ljudsignal.
F5 20Pump för vindrute- och bakrutespolare.
F6 20Pump för vindrute- och bakrutespolare.
F7 1012-volts tillbehörsuttag
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Inre/yttre lås, fram och bak.
F13 10Reglage till klimatanläggningen fram, reglage till ljudsystemet,
växelspak, head up-display.
F14 5Larm, nödsamtal och uppringning av bärgare
F17 5Instrumentpanel.
F19 3Reglage på ratten.
F21 3"Det nyckelfria lås- och startsystemet" eller stöldskyddssystem.
F22 3Regn- och ljusgivare, multifunktionskamera.
F23 5Bältespåminnare.
F24 5Pekskärm, backkamera och parkeringssensor.
F25 5Krockkuddar.
F29 20Ljudsystem, pekskärm, cd-spelare, navigation.
F31 15Ljudsystem (+ batteri).
F32 1512-volts tillbehörsuttag fram
F34 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F35 5Munstycke för värme, reglage för inställning av strålkastarhöjd.
F36 5Laddställ för ficklampa, taklampa bak.Version 1 (Eco)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
8
Om ett fel uppstår

282
Version 2 (Full)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.Säkrings
nr Strömstyrka
(A) Funktioner
F1 3"Det nyckelfria lås- och startsystemet" eller stöldskyddssystem.
F5 5Pekskärm, backkamera och parkeringssensor.
F7 10Reglagepanel för luftkonditionering bak, hifi-förstärkare
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Inre/yttre lås, fram och bak.
F12 3Larm.
F17 1012-volts tillbehörsuttag
F18 5Nödsamtal och assistanssamtal.
F21 3Laddställ för ficklampa, taklampa bak.
F22 3Handskfacksbelysning, taklampor bak
F23 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F24 5Reglage på ratten.
F25 5Reglage för inställning av strålkastarhöjd.
F26 3Bältespåminnare.
F27 3Regn- och ljusgivare, multifunktionskamera.
F28 10Reglage till klimatanläggningen fram, reglage till bilradion,
växelspak, head up-display.
F30A eller B 15Ljudsystem (+ batteri).
F31 5Krockkuddar.
F33 1512-volts tillbehörsuttag fram
F35 5Instrumentpanel.
F36 20Ljudsystem, pekskärm, cd-spelare, navigation.
Om ett fel uppstår

283
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet,
nära batteriet.
Så här kommer du åt säkringarna
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
F

L

ås upp båda låsen A .
F

T

a bort locket.
F

B

yt ut säkringen.
F

S

täng locket noggrant efter åtgärden
och lås sedan de två låsen A så att
säkringsboxen är tät. Säkring
nr Strömstyrka
(A) Funktioner
F12 5Eluppvärmda spolarmunstycken.
F14 25Pump till vindrute- och bakrutespolare.
F15 5Främre radar och nödbromsning, elektrisk styrser vo.
F17 10Inbyggt systemgränssnitt.
F19 30Vindrutetorkarmotor.
F20 15Pump till vindrute- och bakrutespolare.
F21 20Pump för strålkastarspolare.
F22 15Ljudsignal.
F23 15Höger helljus.
F24 15Vänster helljus.
8
Om ett fel uppstår

284
12 V-batteri
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Blystartbatterier
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas
i

hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras
på en plats med god ventilation på långt
avstånd från öppna lågor eller gnistkällor, för
att undvika all risk för explosion eller brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Komma åt batteriet
Batteriet är placerat i motorrummet.
F Ö ppna motorhuven med det inre handtaget
och sedan det yttre.
F

S
ätt fast motorhuvens stötta.
Se motsvarande avsnitt för mer
information om motorhuven och motorn.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet från en annan bil) och startkablar eller
en batteri-booster.
F

T

a bort plastkåpan från pluspolen (+) om
bilen är utrustad med en sådan.
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen. Starta aldrig motorn genom att ansluta en
batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att extrabatteriet har
en nominell spänning på 12V och en
kapacitet som minst motsvarar det
urladdade batteriet.
De båda bilarna får inte komma i kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor osv.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem, osv.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.
Om ett fel uppstår

285
F Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.
F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen. F

V
änta tills den återgår till tomgång.
F
T
a loss startkablarna i motsatt ordningsföljd.
F
S
ätt tillbaka plastkåpan på pluspolen (+),
i

förekommande fall.
F
L
åt motorn vara igång, med stillastående
bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
Urkoppling utförs i omvänd ordning.
Vissa funktioner, som t.ex. Stop &
StartStop & Start, är inte tillgängliga
så länge batteriet inte har en tillräcklig
laddningsnivå.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
-

o
m du endast kör korta sträckor,
-

o
m bilen inte ska användas på flera veckor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad. Om du vill ladda bilbatteriet själv, använd
endast en laddare som är kompatibel med
blybatterier med en nominell spänning på
12


V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
F

L

yft upp plastkåpan på pluspolen (+),
i


förekommande fall.
F

A

nslut den röda kabeln till pluspolen (+) på
det urladdade batteriet A (vid metallvinkeln),
sedan till pluspolen (+) på extrabatteriet B .
F

A

nslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
extrabatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F

A

nslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C i bilen som
ska startas.
F
S
lå av tändningen.
F

S
täng av alla elförbrukare (bilradio,
belysning, torkare osv.).
8
Om ett fel uppstår

286
F Stäng av laddaren B innan kablarna ansluts på batteriet för att undvika farlig
gnistbildning.
F

K
ontrollera att laddarens kablar är i gott
skick.
F

L
yft upp plastkåpan på pluspolen (+),
i


förekommande fall.
F

A
nslut kablarna på laddaren B så här:
-

d
en röda pluskabeln (+) till pluspolen (+)
på batteriet A ,
-

d
en svarta minuskabeln (-) till jordpunkten
C på bilen.
F

I s
lutet av laddningen: stäng av laddaren B
innan kablarna kopplas loss från batteriet A .Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontrollera att de interna delarna
är oskadda och att det inte finns sprickor
i behållaren, som kan leda till läckage av
giftig och frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars kan
ej reparerbara skador uppstå på elektrisk
utrustning som är kopplad till Stop & Start.
Koppla ifrån batteriet
För att bibehålla en tillräcklig batteriladdning
för att starta motorn, rekommenderar vi att
batteriet lossas om bilen tas ur bruk under en
lång tidsperiod.
Innan batteriet kopplas bort:
F
s
täng alla fönster och dörrar innan batteriet
kopplas bort,
F

s
täng av alla elförbrukare (ljudanläggning,
torkare, belysning etc.).
F

s
täng av tändningen och vänta i fyra
minuter.
Koppla endast bort batteriets pluspol (+).
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)
Ã…teranslutning av pluspolen (+)
F

L
yft upp reglaget A maximalt för att lossa
klämman B .
F

T
a bort klämman B genom att lyfta upp den.
F

L
yft upp reglaget A maximalt.
F

S
ätt tillbaka den öppna klämman B på
pluspolen (+).
Om ett fel uppstår

287
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återanslutning av batteriet
När batteriet anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Med hänvisning till motsvarande avsnitt måste
du nollställa vissa system själv, t.ex.:
-
f
järrkontroll eller elektronisk nyckel
(beroende på version),
-
e

lmanövrerade fönsterhissar,
-

e
lektriska dörrar,
-

d
atum och tid,
-
s

parade radiostationer. Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror
på yttertemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Batterikapacitet
Bilens längd
Ampere i Ah
(amperetimmar)
XS 480
M 640
XL 720/800
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
F

T

ryck ned klämman B så långt det går.
F

L

ås klämman B genom att sänka ned
reglaget A .
Bogsering
Metod för bogsering av din bil eller för
att bogsera en annan bil med borttagbar
bogserögla.
Ã…tkomst till verktygen
Se motsvarande avsnitt för mer
information om verktygslådan .
Bogseringsöglan finns i verktygslådan.
8
Om ett fel uppstår

288
Med manuell växellåda: ställ växelspaken
i friläge.
Med automatlåda eller EGS-växellåda:
ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda
till att vissa komponenter i bromssystemet
skadas och att bilen saknar bromsser vo
då motorn startas om.
Bogsering av bilen Bogsering av annat fordon
F Skjut kåpan (som visas ovan) på den främre
stötfångaren uppåt för att ta loss den.
F

S
kruva i bogseröglan helt tills det tar stopp. F

M
ontera bogserstången.
F
T
änd varningsblinkers på det fordon som
ska bogseras.
F
S
tarta försiktigt och kör långsamt en kort
sträcka. Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt
körkort med sig.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-
o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-
o
m du kör ett fyrhjulsdrivet fordon,
-
o
m det är omöjligt att ställa växellådan
i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,
-
v
id bogsering med bara två hjul på
marken,
-
o
m du inte har en godkänd dragstång
etc.
F
T
ryck på locket (som visas ovan) på den
bakre stötfångaren för att ta loss det.
F
S
kruva i bogseröglan helt tills det tar stopp.
F
M
ontera bogserstången.
F
T
änd varningsblinkers på det fordon som
ska bogseras.
F S tarta försiktigt och kör långsamt en kort
sträcka.
Om ett fel uppstår
