Page 181 of 400

179
Hűtés
Utánfutó vontatása emelkedőn a hűtőfolyadék
hőmérsékletének megemelkedését okozza.
Mivel a hűtőventilátor elektromos
működtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
F
A m
otor fordulatszámának csökkentése
érdekében csökkentse a sebességet.
Az emelkedőn vontatható maximális tömeg
függ az emelkedő dőlésszögétől és a külső
hőmérséklettől.
Minden esetben figyeljen a hűtőfolyadék
hőmérsékletére.
F
H
a ez, és a STOP figyelmeztető
visszajelzés kigyullad, állítsa
le a gépkocsit, és amint lehet,
vegye le a gyújtást.
Új gépjármű
Ne vontasson addig, amíg nem tett meg
legalább 1000
kilométert.
Ha a környezeti hőmérséklet túl magas,
a jármű leállítása után célszerű még
1–2
percig járatni a motort, hogy le tudjon
hűlni.
Fékezés
Utánfutó vontatásakor nagyobb féktávolsággal
kell számolni.
A fékek felmelegedésének elkerülése
érdekében használja a motor féket.
Gumiabroncsok
F Ellenőrizze a vontatást végző gépjármű és az utánfutó gumiabroncsainak a nyomását,
és tartsa be a javasolt nyomásértékeket.
Világítás
F Ellenőrizze az utánfutó elektromos jelzőberendezéseit és a gépjármű
fényszóróinak magasságát.
A fényszóró fénynyalábjának
magassági beállításáról bővebben
olvashat a megfelelő részben.
Eredeti CITROËN vonóhorog használata
esetén a hangjelzés elkerülése érdekében
a hátsó parkolássegítő automatikusan
kikapcsol.
A motor indítása és
leállítása kulccsal, ill.
távirányítós kulccsal
Gyújtáskapcsoló
1. Stop pozíció.
2. Gyújtásráadás pozíció.
3. Indítás pozíció.
Indítás kulccsal
Húzza be a rögzítőféket.
6
Vezetés

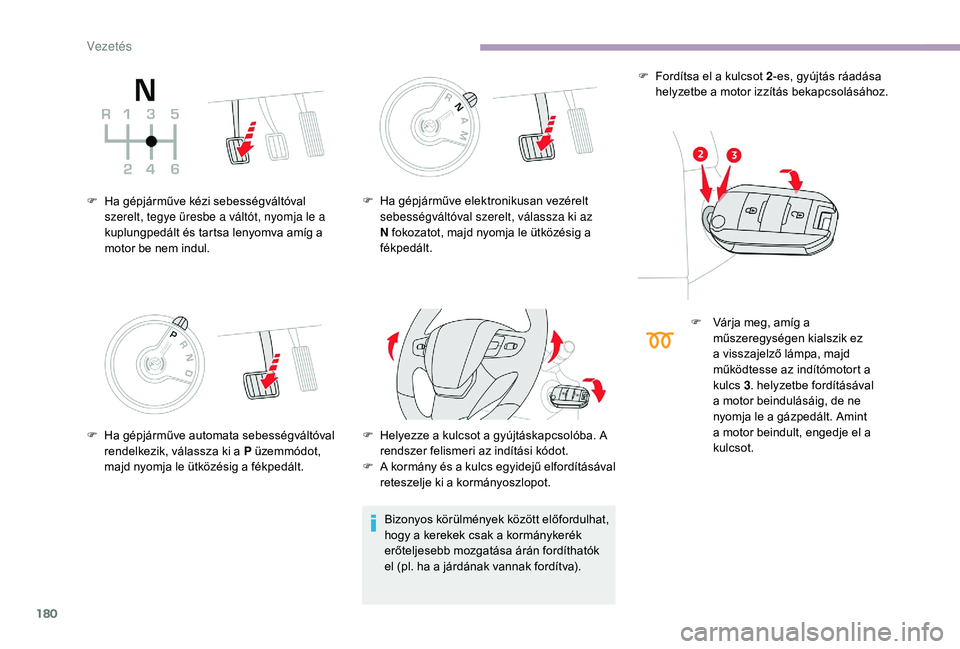

Page 182 of 400

180
F Ha gépjárműve kézi sebességváltóval szerelt, tegye üresbe a váltót, nyomja le a
kuplungpedált és tartsa lenyomva amíg a
motor be nem indul.
F
H
a gépjárműve automata sebességváltóval
rendelkezik, válassza ki a P üzemmódot,
majd nyomja le ütközésig a fékpedált. F
H a gépjárműve elektronikusan vezérelt
sebességváltóval szerelt, válassza ki az
N fokozatot, majd nyomja le ütközésig a
fékpedált.
Bizonyos körülmények között előfordulhat,
hogy a kerekek csak a kormánykerék
erőteljesebb mozgatása árán fordíthatók
el (pl. ha a járdának vannak fordítva). F
F
ordítsa el a kulcsot 2
-es, gyújtás ráadása
helyzetbe a motor izzítás bekapcsolásához.
F
H
elyezze a kulcsot a gyújtáskapcsolóba. A
rendszer felismeri az indítási kódot.
F
A
kormány és a kulcs egyidejű elfordításával
reteszelje ki a kormányoszlopot. F
V
árja meg, amíg a
műszeregységen kialszik ez
a visszajelző lámpa, majd
működtesse az indítómotort a
kulcs 3. helyzetbe fordításával
a motor beindulásáig, de ne
nyomja le a gázpedált. Amint
a motor beindult, engedje el a
kulcsot.
Vezetés
Page 183 of 400

181

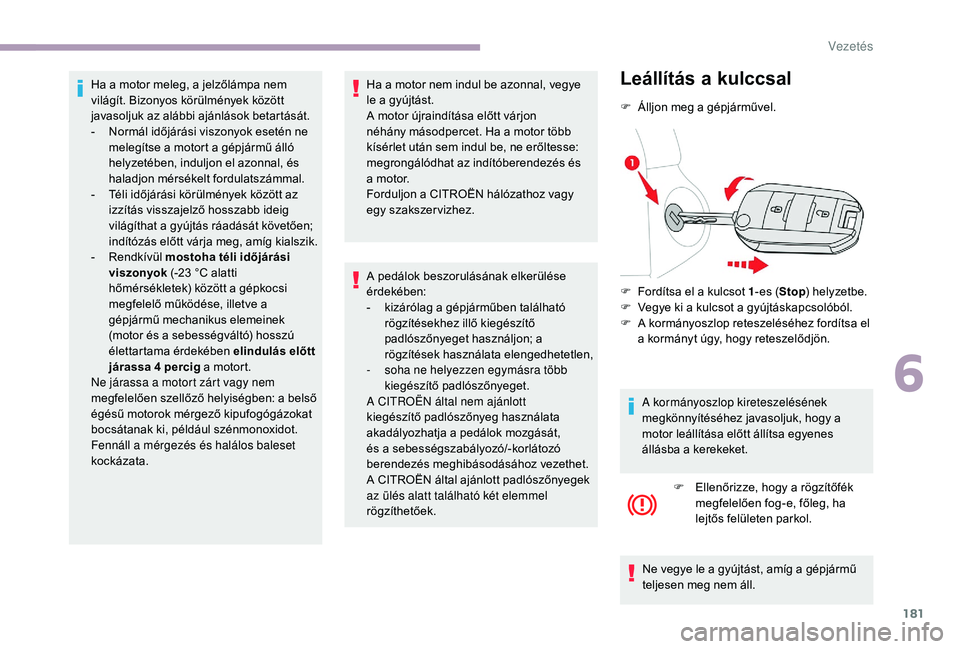

Ha a motor meleg, a jelzőlámpa nem
világít. Bizonyos körülmények között
javasoljuk az alábbi ajánlások betartását.
-
N
ormál időjárási viszonyok esetén ne
melegítse a motort a gépjármű álló
helyzetében, induljon el azonnal, és
haladjon mérsékelt fordulatszámmal.
-
T
éli időjárási körülmények között az
izzítás visszajelző hosszabb ideig
világíthat a gyújtás ráadását követően;
indítózás előtt várja meg, amíg kialszik.
-
R
endkívül mostoha téli időjárási
viszonyok (-23 °C alatti
hőmérsékletek) között a gépkocsi
megfelelő működése, illetve a
gépjármű mechanikus elemeinek
(motor és a sebességváltó) hosszú
élettartama érdekében elindulás előtt
járassa 4
percig a motort.
Ne járassa a motort zárt vagy nem
megfelelően szellőző helyiségben: a belső
égésű motorok mérgező kipufogógázokat
bocsátanak ki, például szénmonoxidot.
Fennáll a mérgezés és halálos baleset
kockázata. Ha a motor nem indul be azonnal, vegye
le a gyújtást.
A motor újraindítása előtt várjon
néhány másodpercet. Ha a motor több
kísérlet után sem indul be, ne erőltesse:
megrongálódhat az indítóberendezés és
a motor.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
A pedálok beszorulásának elkerülése
érdekében:
-
k
izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon; a
rögzítések használata elengedhetetlen,
-
s
oha ne helyezzen egymásra több
kiegészítő padlószőnyeget.
A CITROËN által nem ajánlott
kiegészítő padlószőnyeg használata
akadályozhatja a pedálok mozgását,
és a sebességszabályozó/-korlátozó
berendezés meghibásodásához vezethet.
A CITROËN által ajánlott padlószőnyegek
az ülés alatt található két elemmel
rögzíthetőek.Leállítás a kulccsal
F Álljon meg a gépjárművel.
F
F
ordítsa el a kulcsot 1 -es (Stop ) helyzetbe.
F
V
egye ki a kulcsot a gyújtáskapcsolóból.
F
A k
ormányoszlop reteszeléséhez fordítsa el
a kormányt úgy, hogy reteszelődjön.
A kormányoszlop kireteszelésének
megkönnyítéséhez javasoljuk, hogy a
motor leállítása előtt állítsa egyenes
állásba a kerekeket. F
E
llenőrizze, hogy a rögzítőfék
megfelelően fog-e, főleg, ha
lejtős felületen parkol.
Ne vegye le a gyújtást, amíg a gépjármű
teljesen meg nem áll.
6
Vezetés
Page 184 of 400

182

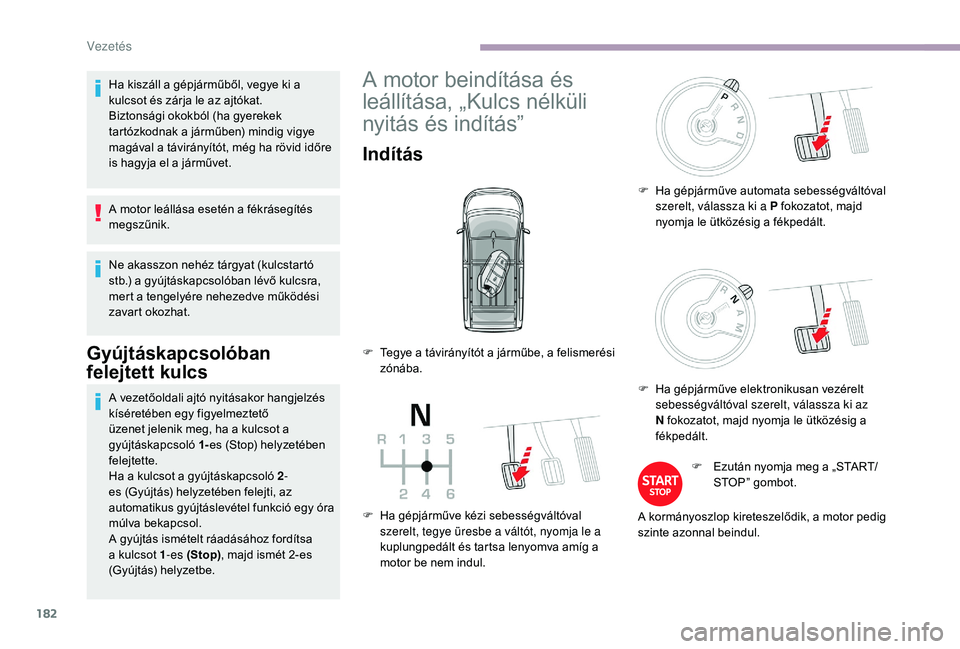

Ha kiszáll a gépjárműből, vegye ki a
kulcsot és zárja le az ajtókat.
Biztonsági okokból (ha gyerekek
tartózkodnak a járműben) mindig vigye
magával a távirányítót, még ha rövid időre
is hagyja el a járművet.
A motor leállása esetén a fékrásegítés
megszűnik.
Ne akasszon nehéz tárgyat (kulcstartó
stb.) a gyújtáskapcsolóban lévő kulcsra,
mert a tengelyére nehezedve működési
zavart okozhat.
Gyújtáskapcsolóban
felejtett kulcs
A vezetőoldali ajtó nyitásakor hangjelzés
kíséretében egy figyelmeztető
üzenet jelenik meg, ha a kulcsot a
gyújtáskapcsoló 1-es (Stop) helyzetében
felejtette.
Ha a kulcsot a gyújtáskapcsoló 2 -
es (Gyújtás) helyzetében felejti, az
automatikus gyújtáslevétel funkció egy óra
múlva bekapcsol.
A gyújtás ismételt ráadásához fordítsa
a kulcsot 1 -es (Stop) , majd ismét 2-es
(Gyújtás) helyzetbe.
A motor beindítása és
leállítása, „Kulcs nélküli
nyitás és indítás”
Indítás
F Ha gépjárműve kézi sebességváltóval szerelt, tegye üresbe a váltót, nyomja le a
kuplungpedált és tartsa lenyomva amíg a
motor be nem indul. F
H
a gépjárműve automata sebességváltóval
szerelt, válassza ki a P fokozatot, majd
nyomja le ütközésig a fékpedált.
F
H
a gépjárműve elektronikusan vezérelt
sebességváltóval szerelt, válassza ki az
N fokozatot, majd nyomja le ütközésig a
fékpedált.
F
E
zután nyomja meg a „START/
STOP” gombot.
F
T
egye a távirányítót a járműbe, a felismerési
zónába.
A kormányoszlop kireteszelődik, a motor pedig
szinte azonnal beindul.
Vezetés
Page 185 of 400

183

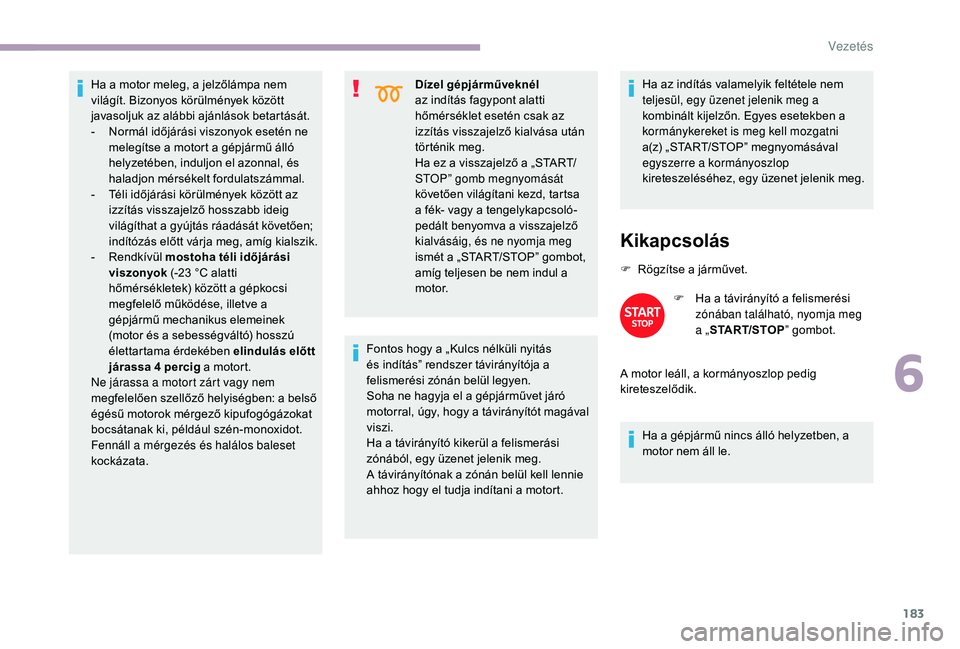

Ha a motor meleg, a jelzőlámpa nem
világít. Bizonyos körülmények között
javasoljuk az alábbi ajánlások betartását.
-
N
ormál időjárási viszonyok esetén ne
melegítse a motort a gépjármű álló
helyzetében, induljon el azonnal, és
haladjon mérsékelt fordulatszámmal.
-
T
éli időjárási körülmények között az
izzítás visszajelző hosszabb ideig
világíthat a gyújtás ráadását követően;
indítózás előtt várja meg, amíg kialszik.
-
R
endkívül mostoha téli időjárási
viszonyok (-23 °C alatti
hőmérsékletek) között a gépkocsi
megfelelő működése, illetve a
gépjármű mechanikus elemeinek
(motor és a sebességváltó) hosszú
élettartama érdekében elindulás előtt
járassa 4
percig a motort.
Ne járassa a motort zárt vagy nem
megfelelően szellőző helyiségben: a belső
égésű motorok mérgező kipufogógázokat
bocsátanak ki, például szén-monoxidot.
Fennáll a mérgezés és halálos baleset
kockázata. Dízel gépjárműveknél
az indítás fagypont alatti
hőmérséklet esetén csak az
izzítás visszajelző kialvása után
történik meg.
Ha ez a visszajelző a „START/
STOP” gomb megnyomását
követően világítani kezd, tartsa
a fék- vagy a tengelykapcsoló-
pedált benyomva a visszajelző
kialvásáig, és ne nyomja meg
ismét a „START/STOP” gombot,
amíg teljesen be nem indul a
motor.
Fontos hogy a „Kulcs nélküli nyitás
és indítás” rendszer távirányítója a
felismerési zónán belül legyen.
Soha ne hagyja el a gépjárművet járó
motorral, úgy, hogy a távirányítót magával
viszi.
Ha a távirányító kikerül a felismerási
zónából, egy üzenet jelenik meg.
A távirányítónak a zónán belül kell lennie
ahhoz hogy el tudja indítani a motort. Ha az indítás valamelyik feltétele nem
teljesül, egy üzenet jelenik meg a
kombinált kijelzőn. Egyes esetekben a
kormánykereket is meg kell mozgatni
a(z) „START/STOP” megnyomásával
egyszerre a kormányoszlop
kireteszeléséhez, egy üzenet jelenik meg.
Kikapcsolás
F Rögzítse a járművet.
F
H
a a távirányító a felismerési
zónában található, nyomja meg
a „ START/STOP ” gombot.
A motor leáll, a kormányoszlop pedig
kireteszelődik.
Ha a gépjármű nincs álló helyzetben, a
motor nem áll le.
6
Vezetés
Page 186 of 400

184

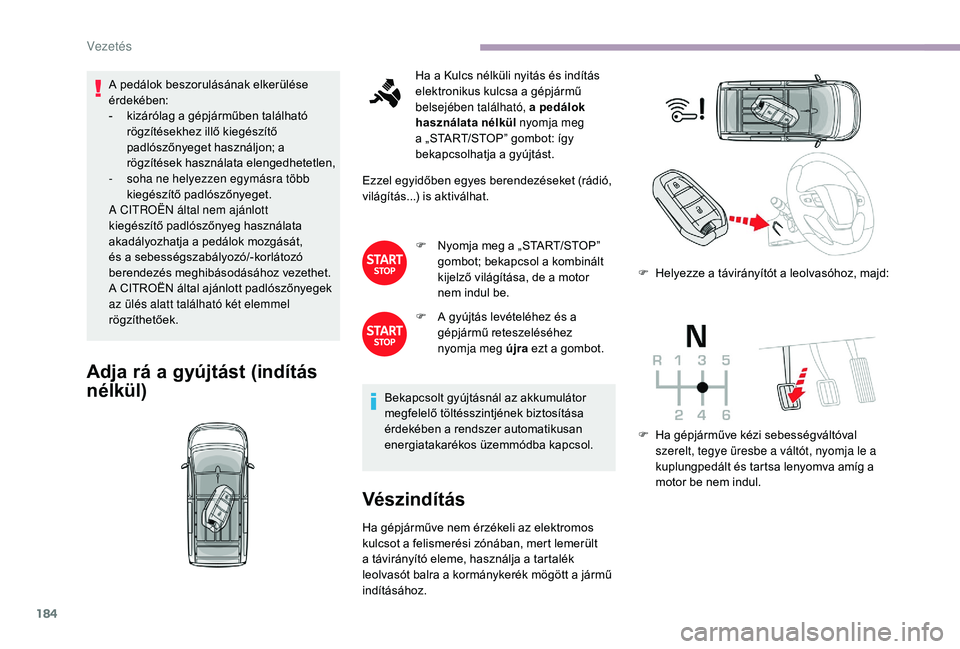

A pedálok beszorulásának elkerülése
érdekében:
-
k
izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon; a
rögzítések használata elengedhetetlen,
-
s
oha ne helyezzen egymásra több
kiegészítő padlószőnyeget.
A CITROËN által nem ajánlott
kiegészítő padlószőnyeg használata
akadályozhatja a pedálok mozgását,
és a sebességszabályozó/-korlátozó
berendezés meghibásodásához vezethet.
A CITROËN által ajánlott padlószőnyegek
az ülés alatt található két elemmel
rögzíthetőek.
Adja rá a gyújtást (indítás
nélkül)
Ha a Kulcs nélküli nyitás és indítás
elektronikus kulcsa a gépjármű
belsejében található, a pedálok
használata nélkül nyomja meg
a „START/STOP” gombot: így
bekapcsolhatja a gyújtást.
Ezzel egyidőben egyes berendezéseket (rádió,
világítás...) is aktiválhat.
F
N
yomja meg a „START/STOP”
gombot; bekapcsol a kombinált
kijelző világítása, de a motor
nem indul be.
F
A g
yújtás levételéhez és a
gépjármű reteszeléséhez
nyomja meg újra ezt a gombot.
Bekapcsolt gyújtásnál az akkumulátor
megfelelő töltésszintjének biztosítása
érdekében a rendszer automatikusan
energiatakarékos üzemmódba kapcsol.
Vészindítás
Ha gépjárműve nem érzékeli az elektromos
kulcsot a felismerési zónában, mert lemerült
a távirányító eleme, használja a tartalék
leolvasót balra a kormánykerék mögött a jármű
indításához. F
H
elyezze a távirányítót a leolvasóhoz, majd:
F
H
a gépjárműve kézi sebességváltóval
szerelt, tegye üresbe a váltót, nyomja le a
kuplungpedált és tartsa lenyomva amíg a
motor be nem indul.
Vezetés
Page 187 of 400

185

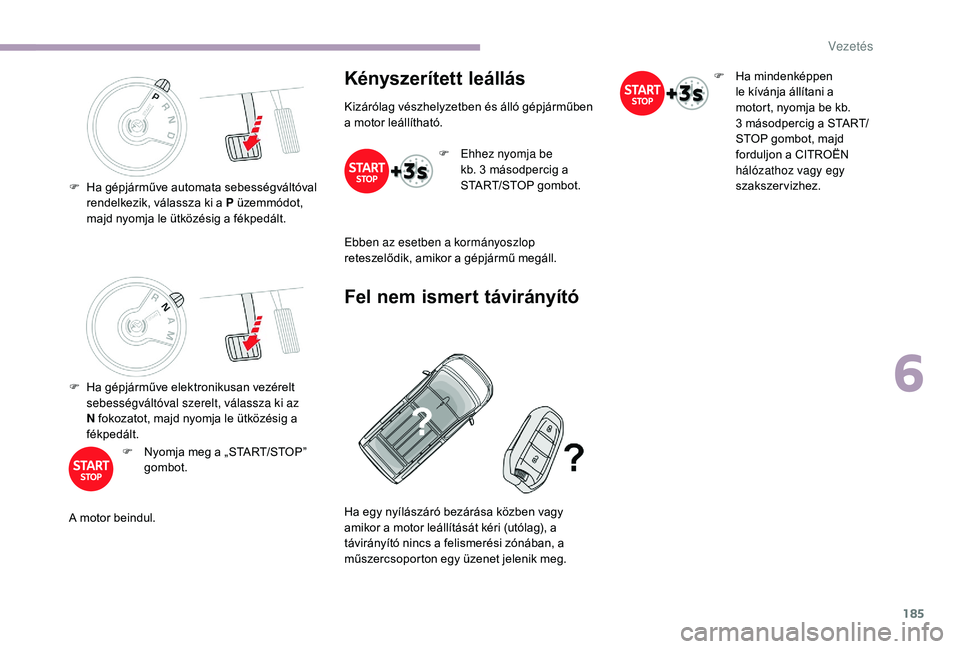

F Ha gépjárműve elektronikusan vezérelt sebességváltóval szerelt, válassza ki az
N fokozatot, majd nyomja le ütközésig a
fékpedált.
F
N
yomja meg a „START/STOP”
gombot.
A motor beindul.
Kényszerített leállás
Kizárólag vészhelyzetben és álló gépjárműben
a motor leállítható. F
E
hhez nyomja be
kb. 3
másodpercig a
START/STOP gombot.
Ebben az esetben a kormányoszlop
reteszelődik, amikor a gépjármű megáll.
Fel nem ismert távirányító
F Ha mindenképpen le kívánja állítani a
motort, nyomja be kb.
3
másodpercig a START/
STOP gombot, majd
forduljon a CITROËN
hálózathoz vagy egy
szakszervizhez.
F
H
a gépjárműve automata sebességváltóval
rendelkezik, válassza ki a P üzemmódot,
majd nyomja le ütközésig a fékpedált.
Ha egy nyílászáró bezárása közben vagy
amikor a motor leállítását kéri (utólag), a
távirányító nincs a felismerési zónában, a
műszercsoporton egy üzenet jelenik meg.
6
Vezetés
Page 188 of 400

186

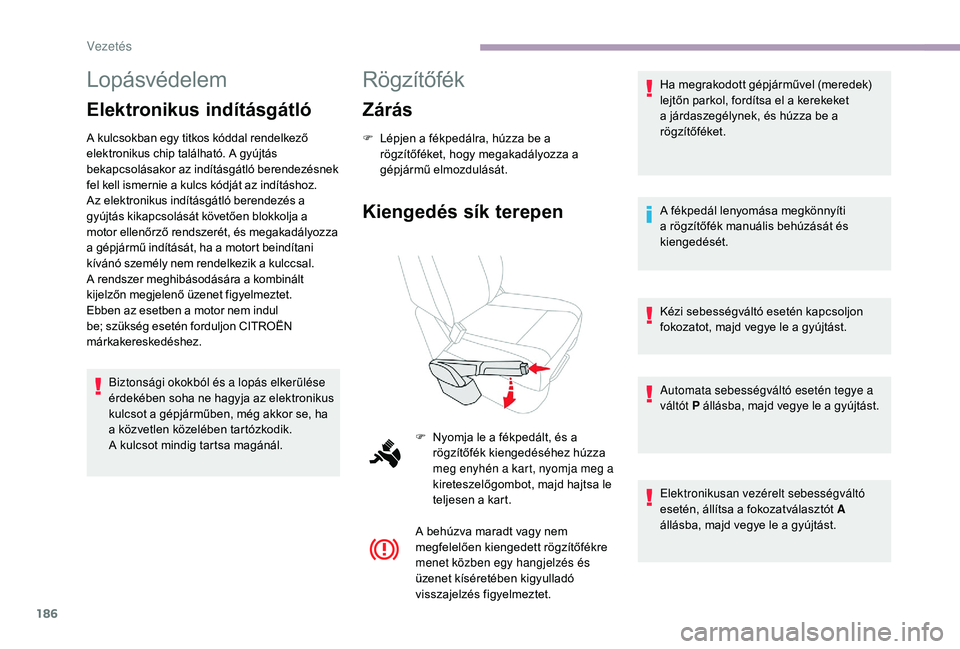

Lopásvédelem
Elektronikus indításgátló
A kulcsokban egy titkos kóddal rendelkező
elektronikus chip található. A gyújtás
bekapcsolásakor az indításgátló berendezésnek
fel kell ismernie a kulcs kódját az indításhoz.
Az elektronikus indításgátló berendezés a
gyújtás kikapcsolását követően blokkolja a
motor ellenőrző rendszerét, és megakadályozza
a gépjármű indítását, ha a motort beindítani
kívánó személy nem rendelkezik a kulccsal.
A rendszer meghibásodására a kombinált
kijelzőn megjelenő üzenet figyelmeztet.
Ebben az esetben a motor nem indul
be; szükség esetén forduljon CITROËN
márkakereskedéshez.Biztonsági okokból és a lopás elkerülése
érdekében soha ne hagyja az elektronikus
kulcsot a gépjárműben, még akkor se, ha
a közvetlen közelében tartózkodik.
A kulcsot mindig tartsa magánál.
Rögzítőfék
Zárás
F Lépjen a fékpedálra, húzza be a rögzítőféket, hogy megakadályozza a
gépjármű elmozdulását.
Kiengedés sík terepen
A behúzva maradt vagy nem
megfelelően kiengedett rögzítőfékre
menet közben egy hangjelzés és
üzenet kíséretében kigyulladó
visszajelzés figyelmeztet. Ha megrakodott gépjárművel (meredek)
lejtőn parkol, fordítsa el a kerekeket
a járdaszegélynek, és húzza be a
rögzítőféket.
A fékpedál lenyomása megkönnyíti
a rögzítőfék manuális behúzását és
kiengedését.
Kézi sebességváltó esetén kapcsoljon
fokozatot, majd vegye le a gyújtást.
Automata sebességváltó esetén tegye a
váltót P állásba, majd vegye le a gyújtást.
Elektronikusan vezérelt sebességváltó
esetén, állítsa a fokozatválasztót A
állásba, majd vegye le a gyújtást.
F
N
yomja le a fékpedált, és a
rögzítőfék kiengedéséhez húzza
meg enyhén a kart, nyomja meg a
kireteszelőgombot, majd hajtsa le
teljesen a kart.
Vezetés
Page 189 of 400

187

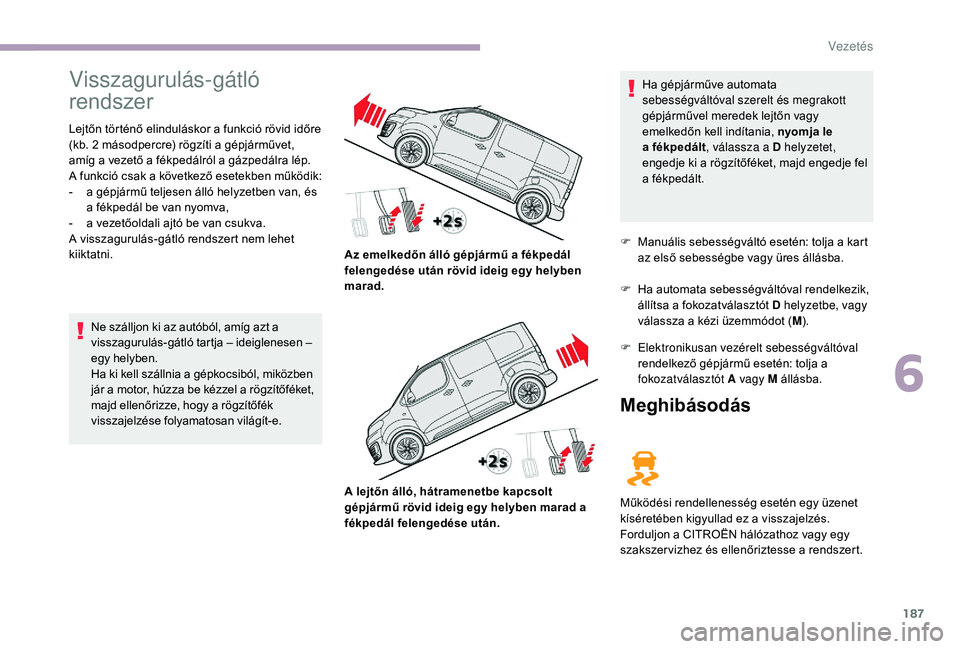

Visszagurulás-gátló
rendszer
Lejtőn történő elinduláskor a funkció rövid időre
(kb. 2 másodpercre) rögzíti a gépjárművet,
amíg a vezető a fékpedálról a gázpedálra lép.
A funkció csak a következő esetekben működik:
-
a g
épjármű teljesen álló helyzetben van, és
a fékpedál be van nyomva,
-
a v
ezetőoldali ajtó be van csukva.
A visszagurulás-gátló rendszert nem lehet
kiiktatni.
Ne szálljon ki az autóból, amíg azt a
visszagurulás-gátló tartja – ideiglenesen –
egy helyben.
Ha ki kell szállnia a gépkocsiból, miközben
jár a motor, húzza be kézzel a rögzítőféket,
majd ellenőrizze, hogy a rögzítőfék
visszajelzése folyamatosan világít-e. Az emelkedőn álló gépjármű a fékpedál
felengedése után rövid ideig egy helyben
marad.
A lejtőn álló, hátramenetbe kapcsolt
gépjármű rövid ideig egy helyben marad a
fékpedál felengedése után. Ha gépjárműve automata
sebességváltóval szerelt és megrakott
gépjárművel meredek lejtőn vagy
emelkedőn kell indítania, nyomja le
a fékpedált
, válassza a D helyzetet,
engedje ki a rögzítőféket, majd engedje fel
a fékpedált.
F
M
anuális sebességváltó esetén: tolja a kart
az első sebességbe vagy üres állásba.
F
H
a automata sebességváltóval rendelkezik,
állítsa a fokozatválasztót D helyzetbe, vagy
válassza a kézi üzemmódot ( M).
F
E
lektronikusan vezérelt sebességváltóval
rendelkező gépjármű esetén: tolja a
fokozatválasztót A vagy M állásba.
Meghibásodás
Működési rendellenesség esetén egy üzenet
kíséretében kigyullad ez a visszajelzés.
Forduljon a CITROËN hálózathoz vagy egy
szakszer vizhez és ellenőriztesse a rendszert.
6
Vezetés
Page 190 of 400

188

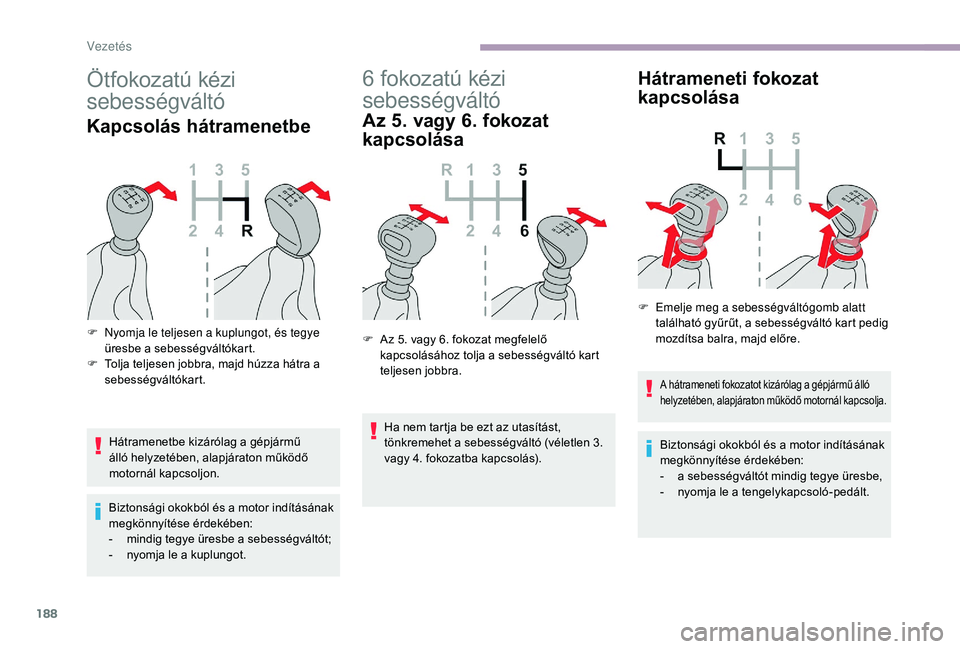

Ötfokozatú kézi
sebességváltó
Kapcsolás hátramenetbe
Hátramenetbe kizárólag a gépjármű
álló helyzetében, alapjáraton működő
motornál kapcsoljon.
Biztonsági okokból és a motor indításának
megkönnyítése érdekében:
-
m
indig tegye üresbe a sebességváltót;
-
n
yomja le a kuplungot.
F
N
yomja le teljesen a kuplungot, és tegye
üresbe a sebességváltókart.
F
T
olja teljesen jobbra, majd húzza hátra a
sebességváltókart.
6 fokozatú kézi
seb ességváltó
Az 5. vagy 6. fokozat
kapcsolása
F Az 5. vagy 6. fokozat megfelelő
kapcsolásához tolja a sebességváltó kart
teljesen jobbra.
Ha nem tartja be ezt az utasítást,
tönkremehet a sebességváltó (véletlen 3.
vagy 4. fokozatba kapcsolás).
Hátrameneti fokozat
kapcsolása
F Emelje meg a sebességváltógomb alatt található gyűrűt, a sebességváltó kart pedig
mozdítsa balra, majd előre.
A hátrameneti fokozatot kizárólag a gépjármű álló
helyzetében, alapjáraton működő motornál kapcsolja.
Biztonsági okokból és a motor indításának
megkönnyítése érdekében:
-
a s
ebességváltót mindig tegye üresbe,
-
n
yomja le a tengelykapcsoló-pedált.
Vezetés
