Page 201 of 400

199

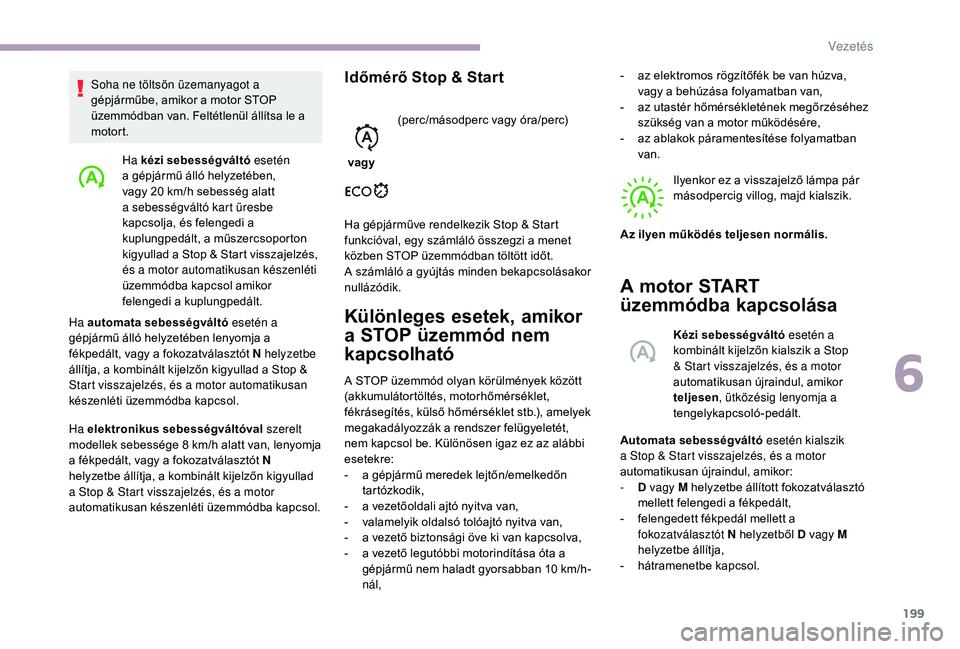

Ha kézi sebességváltó esetén
a gépjármű álló helyzetében,
vagy 20 km/h sebesség alatt
a sebességváltó kart üresbe
kapcsolja, és felengedi a
kuplungpedált, a műszercsoporton
kigyullad a Stop & Start visszajelzés,
és a motor automatikusan készenléti
üzemmódba kapcsol amikor
felengedi a kuplungpedált.
Ha automata sebességváltó esetén a
gépjármű álló helyzetében lenyomja a
fékpedált, vagy a fokozatválasztót N helyzetbe
állítja, a kombinált kijelzőn kigyullad a Stop &
Start visszajelzés, és a motor automatikusan
készenléti üzemmódba kapcsol.
Ha elektronikus sebességváltóval szerelt
modellek sebessége 8
km/h alatt van, lenyomja
a fékpedált, vagy a fokozatválasztót N
helyzetbe állítja, a kombinált kijelzőn kigyullad
a Stop & Start visszajelzés, és a motor
automatikusan készenléti üzemmódba kapcsol.
Időmérő Stop & Start
Ha gépjárműve rendelkezik Stop & Start
funkcióval, egy számláló összegzi a menet
közben STOP üzemmódban töltött időt.
A számláló a gyújtás minden bekapcsolásakor
nullázódik.
Különleges esetek, amikor
a STOP üzemmód nem
kapcsolható
A STOP üzemmód olyan körülmények között
(akkumulátortöltés, motorhőmérséklet,
fékrásegítés, külső hőmérséklet stb.), amelyek
megakadályozzák a rendszer felügyeletét,
nem kapcsol be. Különösen igaz ez az alábbi
esetekre:
-
a g
épjármű meredek lejtőn/emelkedőn
tartózkodik,
-
a v
ezetőoldali ajtó nyitva van,
-
v
alamelyik oldalsó tolóajtó nyitva van,
-
a v
ezető biztonsági öve ki van kapcsolva,
-
a v
ezető legutóbbi motorindítása óta a
gépjármű nem haladt gyorsabban 10
km/h-
nál, Ilyenkor ez a visszajelző lámpa pár
másodpercig villog, majd kialszik.
A motor START
üzemmódba kapcsolása
Automata sebességváltó
esetén kialszik
a Stop & Start visszajelzés, és a motor
automatikusan újraindul, amikor:
-
D
vagy M helyzetbe állított fokozatválasztó
mellett felengedi a fékpedált,
-
f
elengedett fékpedál mellett a
fokozatválasztót N helyzetből D vagy M
helyzetbe állítja,
-
h
átramenetbe kapcsol.
vagy
(perc/másodperc vagy óra/perc) -
a
z elektromos rögzítőfék be van húzva,
vagy a behúzása folyamatban van,
-
a
z utastér hőmérsékletének megőrzéséhez
szükség van a motor működésére,
-
a
z ablakok páramentesítése folyamatban
van.
Az ilyen működés teljesen normális.
Soha ne töltsön üzemanyagot a
gépjárműbe, amikor a motor STOP
üzemmódban van. Feltétlenül állítsa le a
motort.
Kézi sebességváltó esetén a
kombinált kijelzőn kialszik a Stop
& Start visszajelzés, és a motor
automatikusan újraindul, amikor
teljesen, ütközésig lenyomja a
tengelykapcsoló-pedált.
6
Vezetés
Page 202 of 400

200

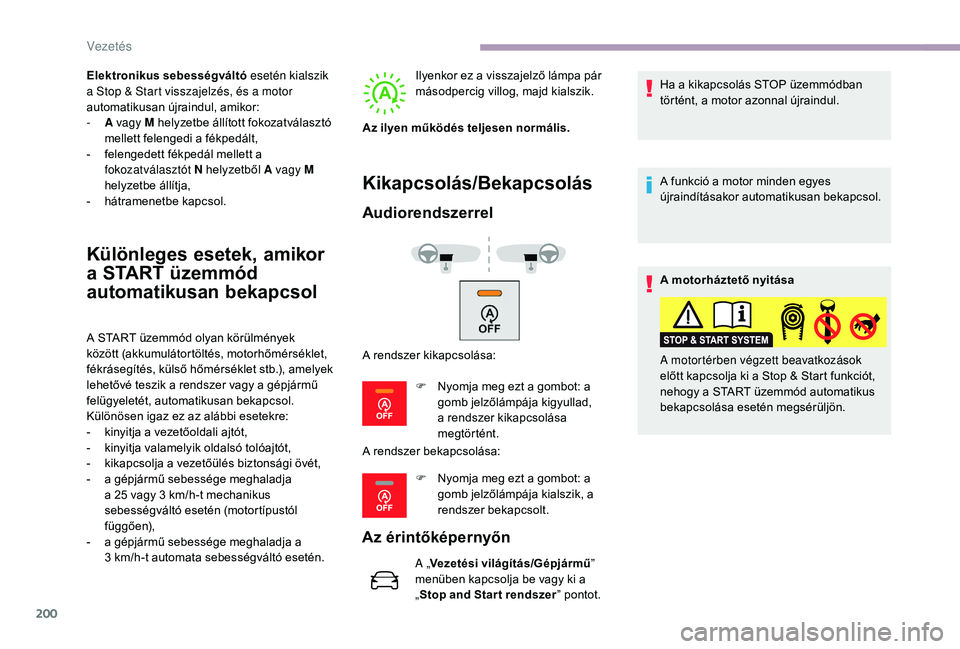

Elektronikus sebességváltó esetén kialszik
a Stop & Start visszajelzés, és a motor
automatikusan újraindul, amikor:
-
A
vagy M helyzetbe állított fokozatválasztó
mellett felengedi a fékpedált,
-
f
elengedett fékpedál mellett a
fokozatválasztót N helyzetből A vagy M
helyzetbe állítja,
-
h
átramenetbe kapcsol.
Különleges esetek, amikor
a START üzemmód
automatikusan bekapcsol
A START üzemmód olyan körülmények
között (akkumulátortöltés, motorhőmérséklet,
fékrásegítés, külső hőmérséklet stb.), amelyek
lehetővé teszik a rendszer vagy a gépjármű
felügyeletét, automatikusan bekapcsol.
Különösen igaz ez az alábbi esetekre:
-
k
inyitja a vezetőoldali ajtót,
-
k
inyitja valamelyik oldalsó tolóajtót,
-
k
ikapcsolja a vezetőülés biztonsági övét,
-
a g
épjármű sebessége meghaladja
a 25
vagy 3 km/h-t mechanikus
sebességváltó esetén (motortípustól
függően),
-
a g
épjármű sebessége meghaladja a
3
km/h-t automata sebességváltó esetén. Ilyenkor ez a visszajelző lámpa pár
másodpercig villog, majd kialszik.
Kikapcsolás/Bekapcsolás
Audiorendszerrel
Az érintőképernyőn
A „ Vezetési világítás/Gépjármű ”
menüben kapcsolja be vagy ki a
„ Stop and Star t rendszer ” pontot.Ha a kikapcsolás STOP üzemmódban
történt, a motor azonnal újraindul.
Az ilyen működés teljesen normális.
A rendszer kikapcsolása:
F
N
yomja meg ezt a gombot: a
gomb jelzőlámpája kigyullad,
a rendszer kikapcsolása
megtörtént.
A rendszer bekapcsolása:
F
N
yomja meg ezt a gombot: a
gomb jelzőlámpája kialszik, a
rendszer bekapcsolt. A funkció a motor minden egyes
újraindításakor automatikusan bekapcsol.
A motorháztető nyitása
A motortérben végzett beavatkozások
előtt kapcsolja ki a Stop & Start funkciót,
nehogy a START üzemmód automatikus
bekapcsolása esetén megsérüljön.
Vezetés
Page 203 of 400

201

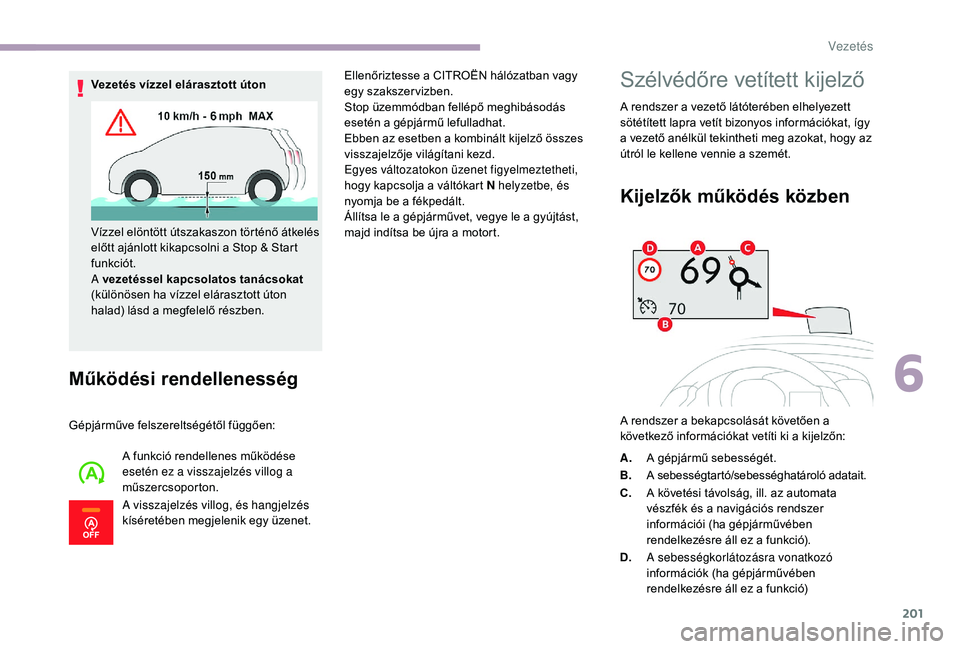

Működési rendellenesség
Gépjárműve felszereltségétől függően:A funkció rendellenes működése
esetén ez a visszajelzés villog a
műszercsoporton.
A visszajelzés villog, és hangjelzés
kíséretében megjelenik egy üzenet. Ellenőriztesse a CITROËN hálózatban vagy
egy szakszervizben.
Stop üzemmódban fellépő meghibásodás
esetén a gépjármű lefulladhat.
Ebben az esetben a kombinált kijelző összes
visszajelzője világítani kezd.
Egyes változatokon üzenet figyelmeztetheti,
hogy kapcsolja a váltókart N helyzetbe, és
nyomja be a fékpedált.
Állítsa le a gépjárművet, vegye le a gyújtást,
majd indítsa be újra a motort.
Szélvédőre vetített kijelző
A rendszer a vezető látóterében elhelyezett
sötétített lapra vetít bizonyos információkat, így
a vezető anélkül tekintheti meg azokat, hogy az
útról le kellene vennie a szemét.
Kijelzők működés közben
A.
A gépjármű sebességét.
B. A sebességtartó/sebességhatároló adatait.
C. A követési távolság, ill. az automata
vészfék és a navigációs rendszer
információi (ha gépjárművében
rendelkezésre áll ez a funkció).
D. A sebességkorlátozásra vonatkozó
információk (ha gépjárművében
rendelkezésre áll ez a funkció)
Vezetés vízzel elárasztott úton
Vízzel elöntött útszakaszon történő átkelés
előtt ajánlott kikapcsolni a Stop & Start
funkciót.
A vezetéssel kapcsolatos tanácsokat
(különösen ha vízzel elárasztott úton
halad) lásd a megfelelő részben.
A rendszer a bekapcsolását követően a
következő információkat vetíti ki a kijelzőn:
6
Vezetés
Page 204 of 400

202

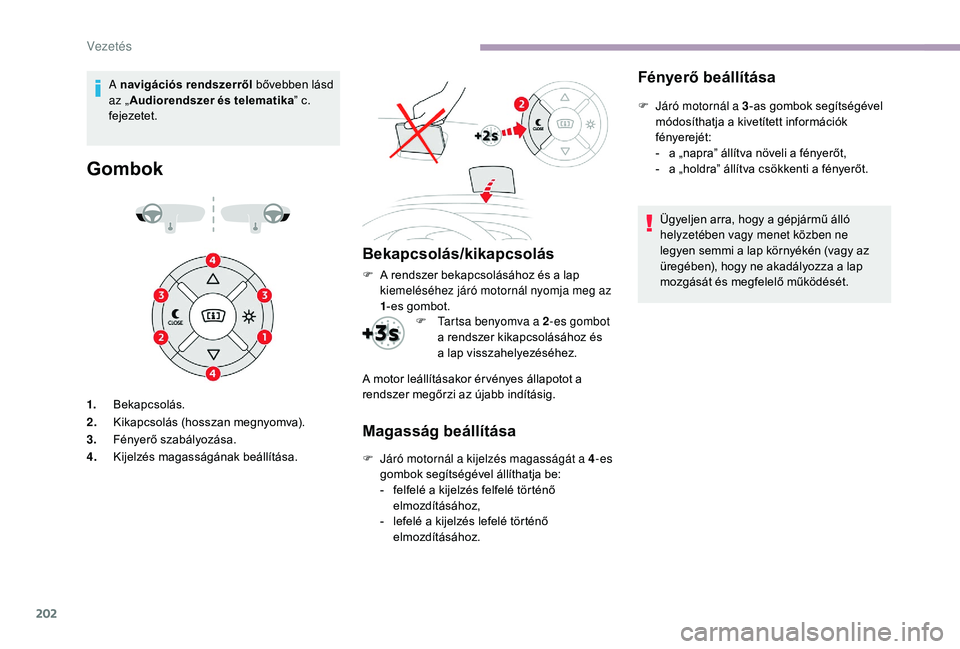

A navigációs rendszerről bővebben lásd
az „ Audiorendszer és telematika ” c.
fejezetet.
Gombok
Bekapcsolás/kikapcsolás
1. Bekapcsolás.
2. Kikapcsolás (hosszan megnyomva).
3. Fényerő szabályozása.
4. Kijelzés magasságának beállítása.
Magasság beállítása
F Járó motornál a kijelzés magasságát a 4 -es
gombok segítségével állíthatja be:
-
f
elfelé a kijelzés felfelé történő
elmozdításához,
-
l
efelé a kijelzés lefelé történő
elmozdításához.
Fényerő beállítása
F Járó motornál a 3 -as gombok segítségével
módosíthatja a kivetített információk
fényerejét:
-
a „
napra” állítva növeli a fényerőt,
-
a „
holdra” állítva csökkenti a fényerőt.
Ügyeljen arra, hogy a gépjármű álló
helyzetében vagy menet közben ne
legyen semmi a lap környékén (vagy az
üregében), hogy ne akadályozza a lap
mozgását és megfelelő működését.
F
A r
endszer bekapcsolásához és a lap
kiemeléséhez járó motornál nyomja meg az
1 -es gombot.
F
T
artsa benyomva a 2 -es gombot
a rendszer kikapcsolásához és
a lap visszahelyezéséhez.
A motor leállításakor ér vényes állapotot a
rendszer megőrzi az újabb indításig.
Vezetés
Page 205 of 400

203

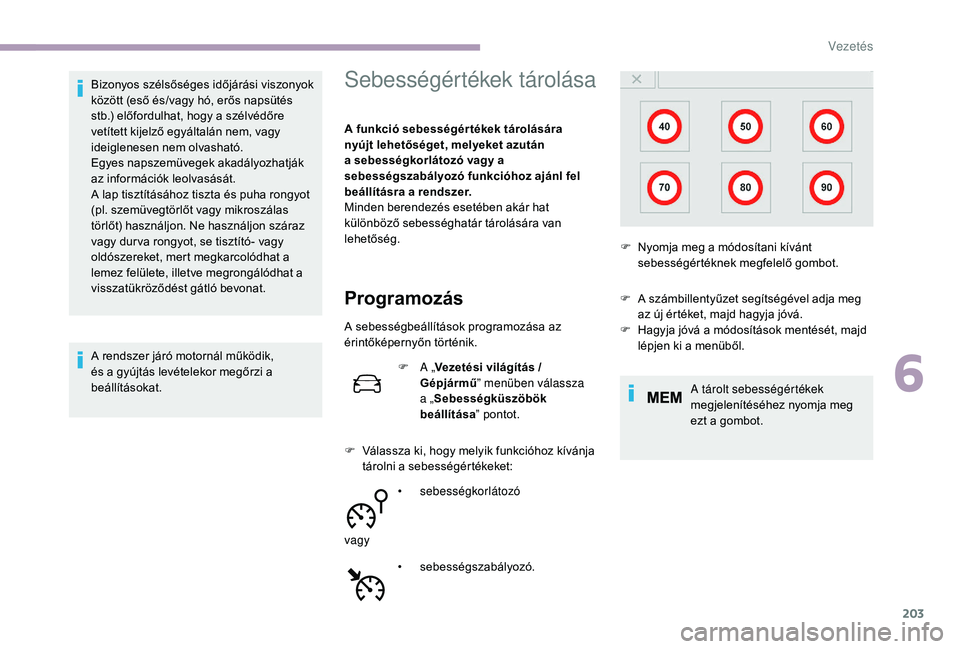

Bizonyos szélsőséges időjárási viszonyok
között (eső és/vagy hó, erős napsütés
stb.) előfordulhat, hogy a szélvédőre
vetített kijelző egyáltalán nem, vagy
ideiglenesen nem olvasható.
Egyes napszemüvegek akadályozhatják
az információk leolvasását.
A lap tisztításához tiszta és puha rongyot
(pl. szemüvegtörlőt vagy mikroszálas
törlőt) használjon. Ne használjon száraz
vagy dur va rongyot, se tisztító- vagy
oldószereket, mert megkarcolódhat a
lemez felülete, illetve megrongálódhat a
visszatükröződést gátló bevonat.
A rendszer járó motornál működik,
és a gyújtás levételekor megőrzi a
beállításokat.Sebességértékek tárolása
A funkció sebességér tékek tárolására
nyújt lehetőséget, melyeket azután
a sebességkorlátozó vagy a
sebességszabályozó funkcióhoz ajánl fel
beállításra a rendszer.
Minden berendezés esetében akár hat
különböző sebességhatár tárolására van
lehetőség.
Programozás
A sebességbeállítások programozása az
érintőképernyőn történik.F
A „V
ezetési világítás /
Gépjármű ” menüben válassza
a „ Sebességküszöbök
beállítása ” pontot.
F
V
álassza ki, hogy melyik funkcióhoz kívánja
tárolni a sebességértékeket:
•
sebességkorlátozó
vagy •
seb
ességszabályozó. F
A s
zámbillentyűzet segítségével adja meg
az új értéket, majd hagyja jóvá.
F H agyja jóvá a módosítások mentését, majd
lépjen ki a menüből.
A tárolt sebességértékek
megjelenítéséhez nyomja meg
ezt a gombot.
F
N
yomja meg a módosítani kívánt
sebességértéknek megfelelő gombot.
6
Vezetés
Page 206 of 400

204

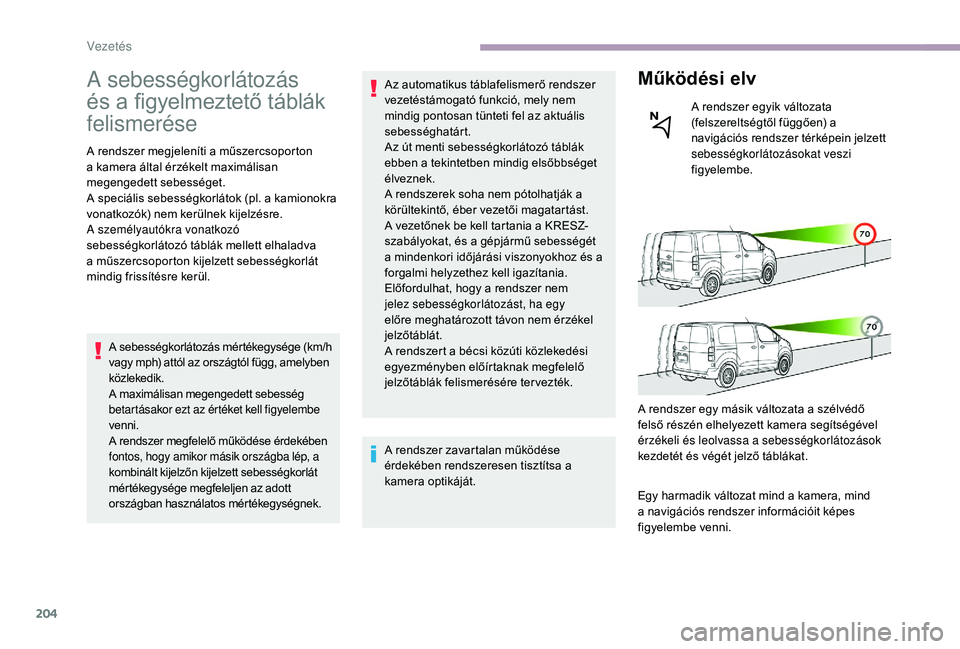

A sebességkorlátozás
és a figyelmeztető táblák
felismerése
A rendszer megjeleníti a műszercsoporton
a kamera által érzékelt maximálisan
megengedett sebességet.
A speciális sebességkorlátok (pl. a kamionokra
vonatkozók) nem kerülnek kijelzésre.
A személyautókra vonatkozó
sebességkorlátozó táblák mellett elhaladva
a műszercsoporton kijelzett sebességkorlát
mindig frissítésre kerül.A sebességkorlátozás mértékegysége (km/h
vagy mph) attól az országtól függ, amelyben
közlekedik.
A maximálisan megengedett sebesség
betartásakor ezt az értéket kell figyelembe
venni.
A rendszer megfelelő működése érdekében
fontos, hogy amikor másik országba lép, a
kombinált kijelzőn kijelzett sebességkorlát
mértékegysége megfeleljen az adott
országban használatos mértékegységnek. Az automatikus táblafelismerő rendszer
vezetéstámogató funkció, mely nem
mindig pontosan tünteti fel az aktuális
sebességhatárt.
Az út menti sebességkorlátozó táblák
ebben a tekintetben mindig elsőbbséget
élveznek.
A rendszerek soha nem pótolhatják a
körültekintő, éber vezetői magatartást.
A vezetőnek be kell tartania a KRESZ-
szabályokat, és a gépjármű sebességét
a mindenkori időjárási viszonyokhoz és a
forgalmi helyzethez kell igazítania.
Előfordulhat, hogy a rendszer nem
jelez sebességkorlátozást, ha egy
előre meghatározott távon nem érzékel
jelzőtáblát.
A rendszert a bécsi közúti közlekedési
egyezményben előírtaknak megfelelő
jelzőtáblák felismerésére tervezték.
A rendszer zavartalan működése
érdekében rendszeresen tisztítsa a
kamera optikáját.
Működési elv
A rendszer egyik változata
(felszereltségtől függően) a
navigációs rendszer térképein jelzett
sebességkorlátozásokat veszi
figyelembe.
A rendszer egy másik változata a szélvédő
felső részén elhelyezett kamera segítségével
érzékeli és leolvassa a sebességkorlátozások
kezdetét és végét jelző táblákat.
Egy harmadik változat mind a kamera, mind
a navigációs rendszer információit képes
figyelembe venni.
Vezetés
Page 207 of 400

205

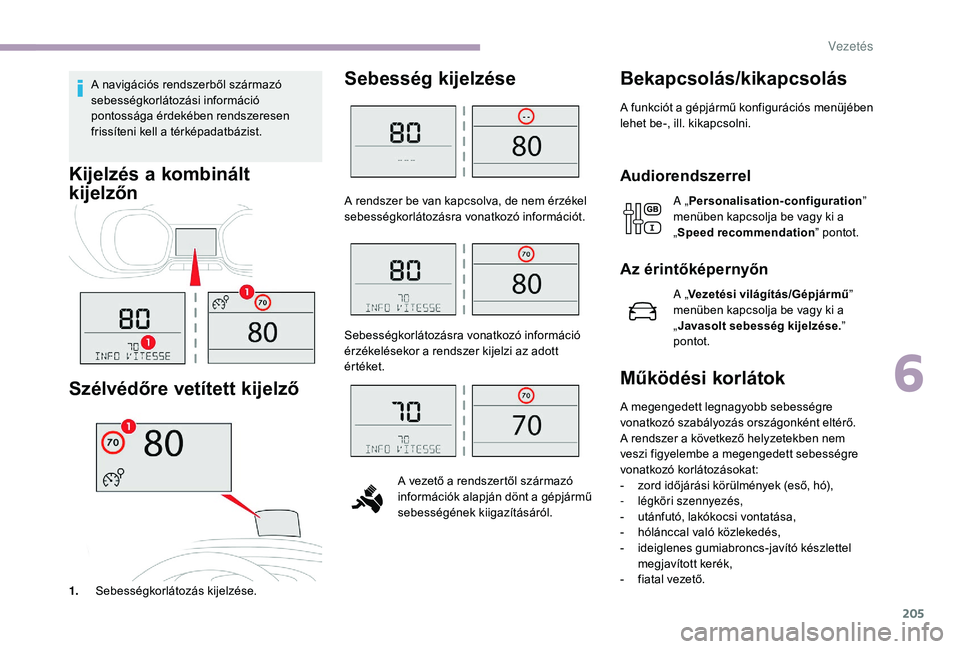

A navigációs rendszerből származó
sebességkorlátozási információ
pontossága érdekében rendszeresen
frissíteni kell a térképadatbázist.
Kijelzés a kombinált
kijelzőn
Szélvédőre vetített kijelző
1.Sebességkorlátozás kijelzése.
Sebesség kijelzése Bekapcsolás/kikapcsolás
A funkciót a gépjármű konfigurációs menüjében
lehet be-, ill. kikapcsolni.
Audiorendszerrel
A „Personalisation-configuration ”
menüben kapcsolja be vagy ki a
„ Speed recommendation ” pontot.
Az érintőképernyőn
A „Vezetési világítás/Gépjármű ”
menüben kapcsolja be vagy ki a
„ Javasolt sebesség kijelzése. ”
pontot.
Működési korlátok
A megengedett legnagyobb sebességre
vonatkozó szabályozás országonként eltérő.
A rendszer a következő helyzetekben nem
veszi figyelembe a megengedett sebességre
vonatkozó korlátozásokat:
-
z
ord időjárási körülmények (eső, hó),
-
l
égköri szennyezés,
-
u
tánfutó, lakókocsi vontatása,
-
h
ólánccal való közlekedés,
-
i
deiglenes gumiabroncs-javító készlettel
megjavított kerék,
-
f
iatal vezető.
A rendszer be van kapcsolva, de nem érzékel
sebességkorlátozásra vonatkozó információt.
Sebességkorlátozásra vonatkozó információ
érzékelésekor a rendszer kijelzi az adott
ér téket.
A vezető a rendszertől származó
információk alapján dönt a gépjármű
sebességének kiigazításáról.
6
Vezetés
Page 208 of 400

206

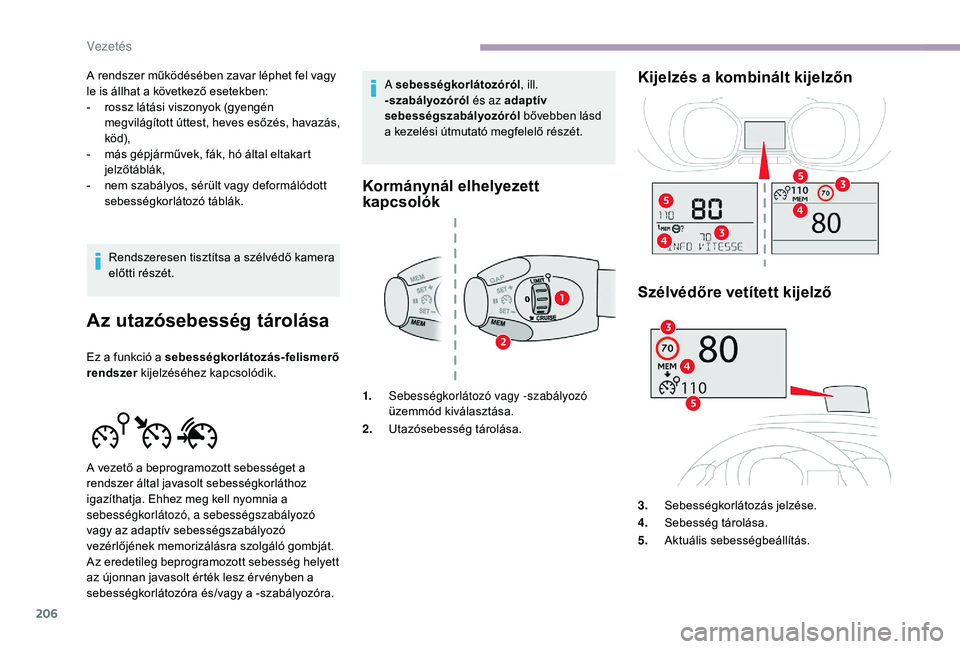

A rendszer működésében zavar léphet fel vagy
le is állhat a következő esetekben:
-
r
ossz látási viszonyok (gyengén
megvilágított úttest, heves esőzés, havazás,
köd),
-
m
ás gépjárművek, fák, hó által eltakart
jelzőtáblák,
-
n
em szabályos, sérült vagy deformálódott
sebességkorlátozó táblák.
Rendszeresen tisztítsa a szélvédő kamera
előtti részét.
Az utazósebesség tárolása
Ez a funkció a sebességkorlátozás-felismerő
rendszer kijelzéséhez kapcsolódik. A sebességkorlátozóról
, ill.
-szabályozóról és az adaptív
sebességszabályozóról bővebben lásd
a kezelési útmutató megfelelő részét.
Kormánynál elhelyezett
kapcsolók
A vezető a beprogramozott sebességet a
rendszer által javasolt sebességkorláthoz
igazíthatja. Ehhez meg kell nyomnia a
sebességkorlátozó, a sebességszabályozó
vagy az adaptív sebességszabályozó
vezérlőjének memorizálásra szolgáló gombját.
Az eredetileg beprogramozott sebesség helyett
az újonnan javasolt érték lesz ér vényben a
sebességkorlátozóra és/vagy a -szabályozóra.
Kijelzés a kombinált kijelzőn
1. Sebességkorlátozó vagy -szabályozó
üzemmód kiválasztása.
2. Utazósebesség tárolása.
Szélvédőre vetített kijelző
3.Sebességkorlátozás jelzése.
4. Sebesség tárolása.
5. Aktuális sebességbeállítás.
Vezetés
Page 209 of 400

207

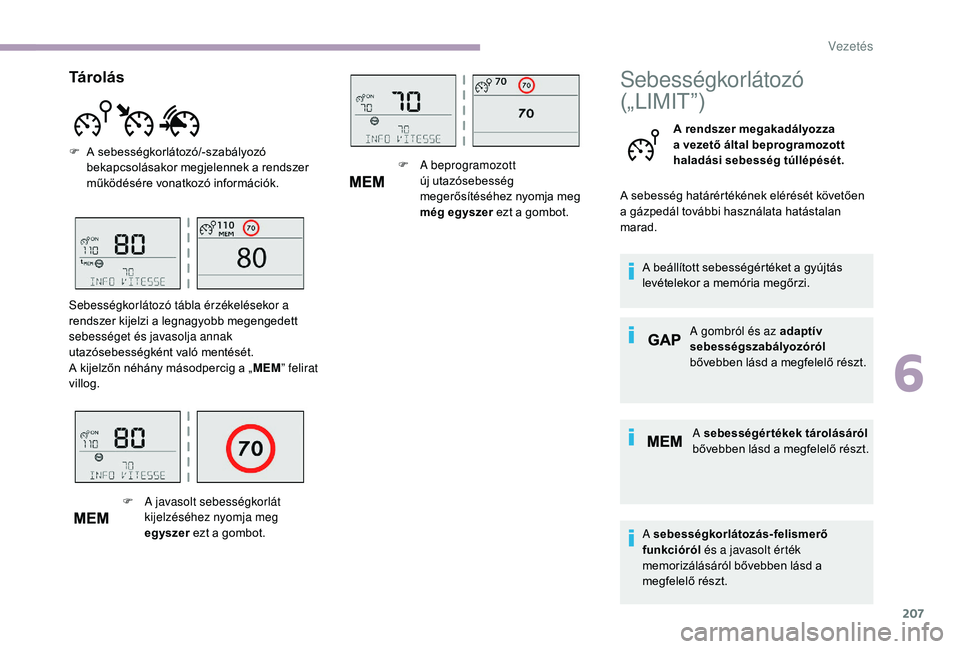

Sebességkorlátozó
(„LIMIT”)
A rendszer megakadályozza
a vezető által beprogramozott
haladási sebesség túllépését.
A sebesség határértékének elérését követően
a gázpedál további használata hatástalan
marad.
A beállított sebességértéket a gyújtás
levételekor a memória megőrzi.
A gombról és az adaptív
sebességszabályozóról
bővebben lásd a megfelelő részt.
A sebességértékek tárolásáról
bővebben lásd a megfelelő részt.
A sebességkorlátozás-felismerő
funkcióról és a javasolt érték
memorizálásáról bővebben lásd a
megfelelő részt.
F
A
javasolt sebességkorlát
kijelzéséhez nyomja meg
egyszer ezt a gombot.
Sebességkorlátozó tábla érzékelésekor a
rendszer kijelzi a legnagyobb megengedett
sebességet és javasolja annak
utazósebességként való mentését.
A kijelzőn néhány másodpercig a „
MEM” felirat
villog. F
A b
eprogramozott
új utazósebesség
megerősítéséhez nyomja meg
még egyszer ezt a gombot.
Tá r o l á s
F A sebességkorlátozó/-szabályozó bekapcsolásakor megjelennek a rendszer
működésére vonatkozó információk.
6
Vezetés
Page 210 of 400

208

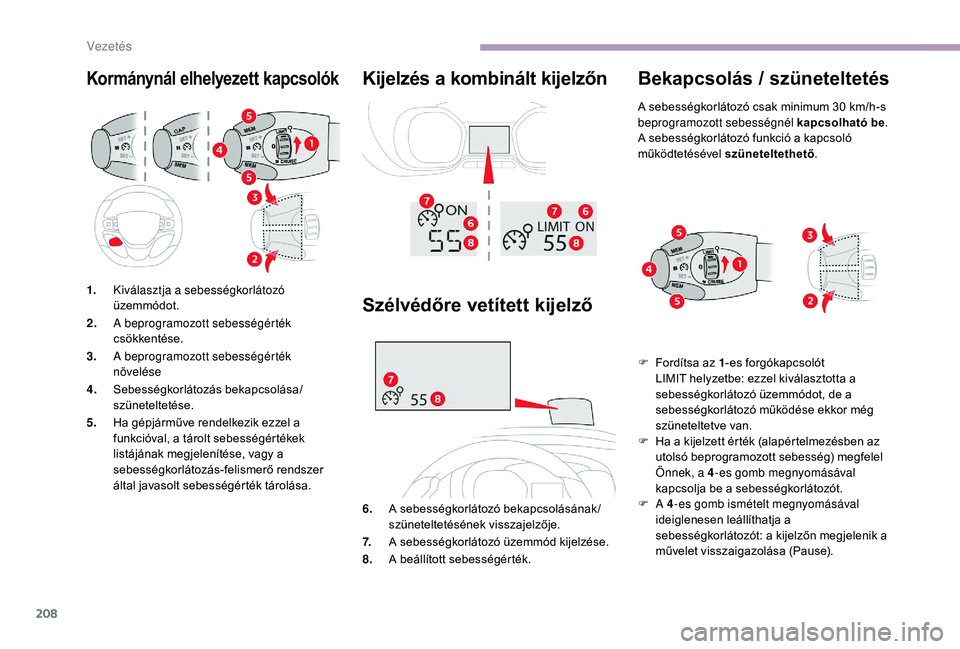

Kormánynál elhelyezett kapcsolók Kijelzés a kombinált kijelzőn
1.Kiválasztja a sebességkorlátozó
üzemmódot.
2. A beprogramozott sebességérték
csökkentése.
3. A beprogramozott sebességérték
növelése
4. Sebességkorlátozás bekapcsolása/
szüneteltetése.
5. Ha gépjárműve rendelkezik ezzel a
funkcióval, a tárolt sebességértékek
listájának megjelenítése, vagy a
sebességkorlátozás-felismerő rendszer
által javasolt sebességérték tárolása.
Szélvédőre vetített kijelző
6.A sebességkorlátozó bekapcsolásának/
szüneteltetésének visszajelzője.
7. A sebességkorlátozó üzemmód kijelzése.
8. A beállított sebességérték.
Bekapcsolás / szüneteltetés
A sebességkorlátozó csak minimum 30 km/h-s
b eprogramozott sebességnél kapcsolható be .
A sebességkorlátozó funkció a kapcsoló
működtetésével szüneteltethető .
F
F
ordítsa az 1 -es forgókapcsolót
LIMIT helyzetbe: ezzel kiválasztotta a
sebességkorlátozó üzemmódot, de a
sebességkorlátozó működése ekkor még
szüneteltetve van.
F
H
a a kijelzett érték (alapértelmezésben az
utolsó beprogramozott sebesség) megfelel
Önnek, a 4 -es gomb megnyomásával
kapcsolja be a sebességkorlátozót.
F
A 4-es gomb ismételt megnyomásával
ideiglenesen leállíthatja a
sebességkorlátozót: a kijelzőn megjelenik a
művelet visszaigazolása (Pause).
Vezetés
