CITROEN JUMPER SPACETOURER 2020 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2020, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2020Pages: 324, PDF Size: 10.97 MB

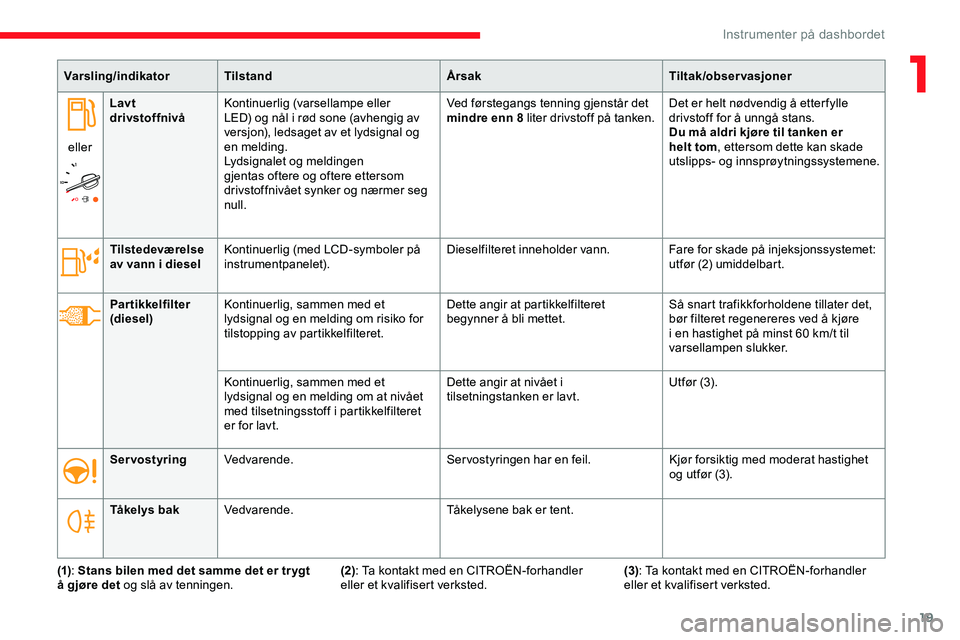

Page 21 of 324
19
Varsling/indikatorTilstand ÅrsakTiltak/observasjoner
eller Lavt
drivstoffnivå
Kontinuerlig (varsellampe eller
LED) og nål i rød sone (avhengig av
versjon), ledsaget av et lydsignal og
en melding.
Lydsignalet og meldingen
gjentas oftere og oftere ettersom
drivstoffnivået synker og nærmer seg
null. Ved førstegangs tenning gjenstår det
mindre enn 8 liter drivstoff på tanken.
Det er helt nødvendig å etter fylle
drivstoff for å unngå stans.
Du må aldri kjøre til tanken er
helt tom
, ettersom dette kan skade
utslipps- og innsprøytningssystemene.
Tilstedeværelse
av vann i diesel Kontinuerlig (med LCD-symboler på
instrumentpanelet). Dieselfilteret inneholder vann.
Fare for skade på injeksjonssystemet:
utfør (2) umiddelbart.
Partikkelfilter
(diesel) Kontinuerlig, sammen med et
lydsignal og en melding om risiko for
tilstopping av partikkelfilteret. Dette angir at partikkelfilteret
begynner å bli mettet.
Så snart trafikkforholdene tillater det,
bør filteret regenereres ved å kjøre
i en hastighet på minst 60
km/t til
varsellampen slukker.
Kontinuerlig, sammen med et
lydsignal og en melding om at nivået
med tilsetningsstoff i partikkelfilteret
er for lavt. Dette angir at nivået i
tilsetningstanken er lavt.
Ut før (3).
Servostyring Vedvarende. Servostyringen har en feil.Kjør forsiktig med moderat hastighet
og utfør (3).
Tåkelys bak Vedvarende. Tåkelysene bak er tent.
(1) : Stans bilen med det samme det er tr ygt
å gjøre det og slå av tenningen. (2): Ta kontakt med en CITROËN-forhandler
eller et kvalifisert verksted.(3)
: Ta kontakt med en CITROËN-forhandler
eller et kvalifisert verksted.
1
Instrumenter p
Page 22 of 324
20
Varsling/indikatorTilstandÅrsak Tiltak/observasjoner
Foten på
bremsen Kontinuerlig.
Stop & Start: skifte til START-modus
avvises fordi clutchpedalen ikke er
trykket helt inn. Trykk clutchpedalen helt inn.
Grønne varsellamper
Automatisk
visking
Vedvarende.
Automatisk visking foran er aktivert.
+
eller Automatisk
nedblending av
fjernlys
Vedvarende.
Funksjonen er aktivert på
berøringsskjermen (menyen
Kjøring
/ Bil ).
Lyshendelen står i "AUTO"-stilling.
Foten på
bremsen
Fast.
Utilstrekkelig trykk på
bremsepedalen. Med automatisk girkasse, motoren i gang og før du
slipper bremsepedalen, skifter du ut av posisjonen P
.
Med elektronisk girkasse setter du girspaken i
posisjon N for å starte motoren.
Foten på
bremsen Blinker.
Med elektronisk girkasse vil clutchen
blir overopphetet hvis du bruker
gasspedalen til å holde bilen lenge i
ro i en bakke. Bruk bremsepedalen og/eller parkeringsbremsen.
Instrumenter p
Page 23 of 324
21
Stopp & Star tVedvarende. Når bilen har stanset, setter Stopp
& Start-systemet motoren i STOPP-
modus.
Indikatoren blinker
midlertidig. STOPP-modus er ikke tilgjengelig
for øyeblikket eller START-modus er
automatisk utløst.
DødvinkelovervåkningLyser fast.
Systemet er aktivert.
Fil varsling
system Blinker, samtidig som
det avgis et lydsignal. Et kjørefelt krysses på høyre (eller
venstre) side. Drei rattet i motsatt retning for å gjenopprette riktig
kurs.
Retningslys Blinklys med lydsignal. Blinklysene er på.
Parkeringslys Vedvarende. Lampene er tent.
Varsling/indikator
TilstandÅrsak Tiltak/observasjoner
Nærlys Vedvarende. Lampene er tent.
Tåkelykter foran Vedvarende. Tåkelysene foran er tent.
1
Instrumenter p

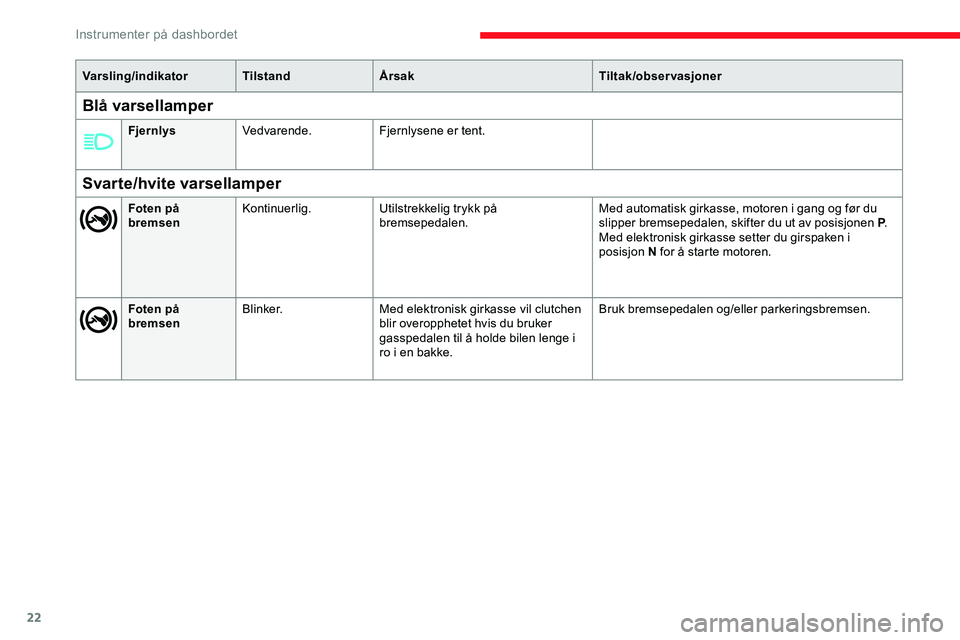

Page 24 of 324
22
Varsling/indikatorTilstandÅrsak Tiltak/observasjoner
Svarte/hvite varsellamper
Foten på
bremsenKontinuerlig.
Utilstrekkelig trykk på
bremsepedalen. Med automatisk girkasse, motoren i gang og før du
slipper bremsepedalen, skifter du ut av posisjonen P
.
Med elektronisk girkasse setter du girspaken i
posisjon N for å starte motoren.
Foten på
bremsen Blinker.
Med elektronisk girkasse vil clutchen
blir overopphetet hvis du bruker
gasspedalen til å holde bilen lenge i
ro i en bakke. Bruk bremsepedalen og/eller parkeringsbremsen.
Blå varsellamper
Fjernlys
Vedvarende. Fjernlysene er tent.
Instrumenter p
Page 25 of 324
23
Indikatorer
Serviceindikator
Serviceindikatoren vises på instrumentpanelet. Avhengig av bilens versjon:
- Streken på kilometertellerens display angir gjenværende avstand til neste planlagte service eller
kjørelengde siden siste servicetidspunkt med "-"-tegn foran.
-
E
n varselmelding angir gjenværende avstand samt tiden til neste planlagte service.
Varsling/indikator Tilstand ÅrsakTiltak/observasjoner
Skiftenøkkelsymbol
for ser viceLyser forbigående når
tenningen slås på.Det gjenstår mellom
3000
km og 1000 km
til neste vedlikehold.
Permanent, når
tenningen slås på. Rekkevidden er
mindre enn 1000
km.Bilen din må på
service snarest mulig.
+
Skiftenøkkelsymbol
for ser vice blinkerBlinker, deretter
permanent, når
tenningen slås på.
(For BlueHDi-
dieselversjoner,
sammen med
servicelampen.) Serviceintervallet er
overskredet.
Bilen din må på
service snarest mulig.
Nullstilling av
vedlikeholdsindikatoren
Serviceindikatoren må tilbakestilles etter hver
service.
F
S
lå av tenningen.
F
T
rykk på denne knappen og hold den der.
F
S
ett på tenningen. Kilometertelleren starter
en nedtelling,
F
N
år displayet viser =0 , slipper du knappen.
Nøkkelsymbolet forsvinner.
Hvis du ønsker å koble fra batteriet etter
dette, lås bilen og vent i minst 5 minutter,
ellers vil ikke nullstillingen bli registrert.
Påminnelse og
vedlikeholdsinformasjon
Serviceinformasjonen er tilgjengelig når som
helst.
F
T
rykk på denne knappen.
Serviceinformasjonen vises i noen sekunder
før den forsvinner.
1
Instrumenter på dashbordet

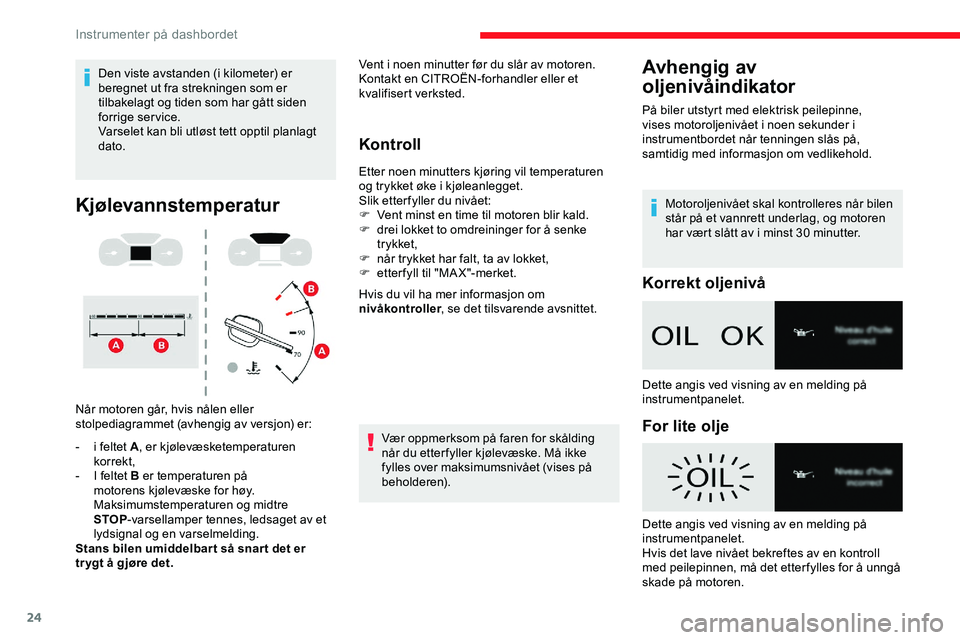

Page 26 of 324
24
Den viste avstanden (i kilometer) er
beregnet ut fra strekningen som er
tilbakelagt og tiden som har gått siden
forrige service.
Varselet kan bli utløst tett opptil planlagt
dato.
Kjølevannstemperatur
Når motoren går, hvis nålen eller
stolpediagrammet (avhengig av versjon) er:
-
i f
eltet A , er kjølevæsketemperaturen
korrekt,
-
I f
eltet B er temperaturen på
motorens kjølevæske for høy.
Maksimumstemperaturen og midtre
STOP -varsellamper tennes, ledsaget av et
lydsignal og en varselmelding.
Stans bilen umiddelbar t så snar t det er
tr ygt å gjøre det.
Kontroll
Etter noen minutters kjøring vil temperaturen
og trykket øke i kjøleanlegget.
Slik etter fyller du nivået:
F
V
ent minst en time til motoren blir kald.
F
d
rei lokket to omdreininger for å senke
trykket,
F
n
år trykket har falt, ta av lokket,
F
e
tterfyll til "MAX"-merket.
Hvis du vil ha mer informasjon om
nivåkontroller , se det tilsvarende avsnittet.
Vær oppmerksom på faren for skålding
når du etter fyller kjølevæske. Må ikke
fylles over maksimumsnivået (vises på
beholderen).
Vent i noen minutter før du slår av motoren.
Kontakt en CITROËN-forhandler eller et
kvalifisert verksted.
Motoroljenivået skal kontrolleres når bilen
står på et vannrett underlag, og motoren
har vært slått av i minst 30 minutter.
Korrekt oljenivå
Dette angis ved visning av en melding på
instrumentpanelet.
For lite olje
Dette angis ved visning av en melding på
instrumentpanelet.
Hvis det lave nivået bekreftes av en kontroll
med peilepinnen, må det etter fylles for å unngå
skade på motoren.
Avhengig av
oljenivåindikator
På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen slås på,
samtidig med informasjon om vedlikehold.
Instrumenter på dashbordet
Page 27 of 324
25

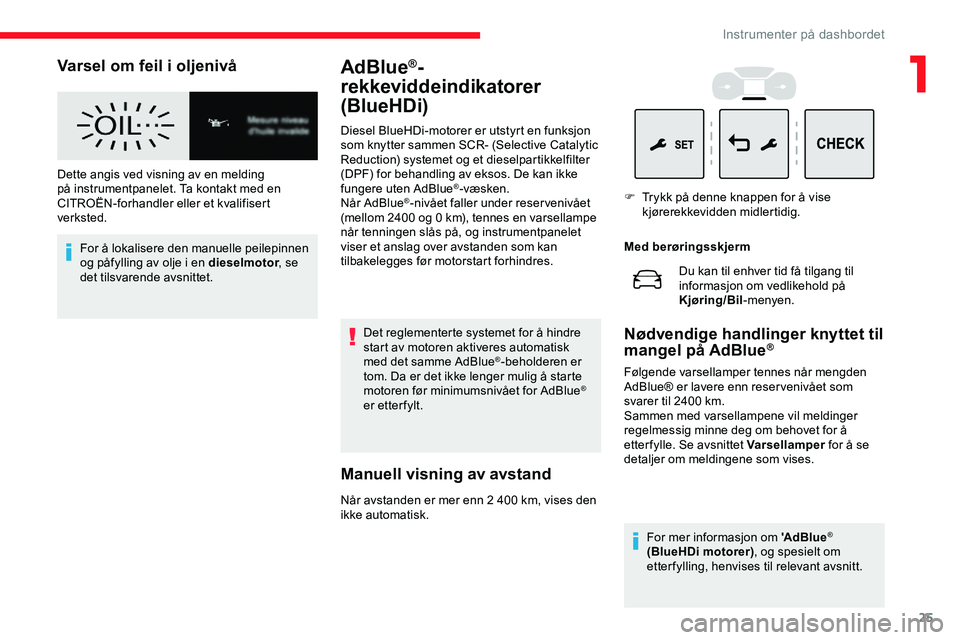

Varsel om feil i oljenivå
Dette angis ved visning av en melding
på instrumentpanelet. Ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.For å lokalisere den manuelle peilepinnen
og påfylling av olje i en dieselmotor , se
det tilsvarende avsnittet.
AdBlue®-
rekkeviddeindikatorer
(BlueHDi)
Diesel BlueHDi-motorer er utstyrt en funksjon
som knytter sammen SCR- (Selective Catalytic
Reduction) systemet og et dieselpartikkelfilter
(DPF) for behandling av eksos. De kan ikke
fungere uten AdBlue
®-væsken.
Når AdBlue®-nivået faller under reservenivået
(mellom 2400 og 0 km), tennes en varsellampe
når tenningen slås på, og instrumentpanelet
viser et anslag over avstanden som kan
tilbakelegges før motorstart forhindres.
Det reglementerte systemet for å hindre
start av motoren aktiveres automatisk
med det samme AdBlue
®-beholderen er
tom. Da er det ikke lenger mulig å starte
motoren før minimumsnivået for AdBlue
®
er etterfylt.
Manuell visning av avstand
Når avstanden er mer enn 2 400 km, vises den
i kke automatisk. Med berøringsskjerm
Nødvendige handlinger knyttet til
mangel på AdBlue®
Følgende varsellamper tennes når mengden
AdBlue® er lavere enn reservenivået som
svarer til 2400
km.
Sammen med varsellampene vil meldinger
regelmessig minne deg om behovet for å
etter fylle. Se avsnittet Varsellamper for å se
detaljer om meldingene som vises. Du kan til enhver tid få tilgang til
informasjon om vedlikehold på
Kjøring/Bil
-menyen.
F
T
rykk på denne knappen for å vise
kjørerekkevidden midlertidig.
For mer informasjon om 'AdBlue
®
(BlueHDi motorer) , og spesielt om
etterfylling, henvises til relevant avsnitt.
1
Instrumenter på dashbordet

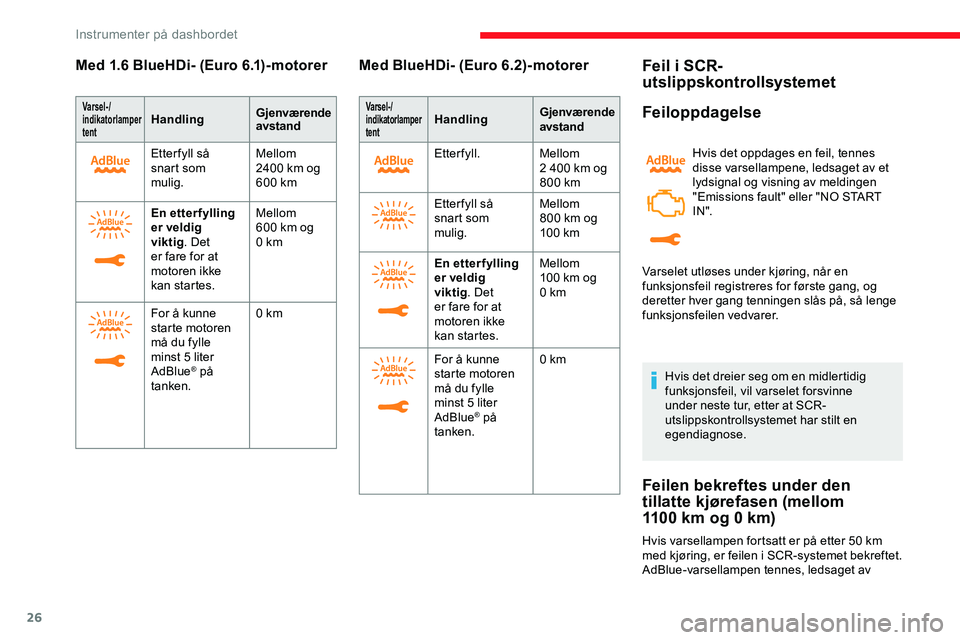

Page 28 of 324
26
Med 1.6 BlueHDi- (Euro 6.1)-motorer
Varsel- /
indikatorlamper
tentHandling Gjenværende
avstand
Etter fyll så
snart som
mulig. Mellom
2400
km og
600
km
En etter fylling
er veldig
viktig . Det
er fare for at
motoren ikke
kan startes. Mellom
600
km og
0
km
For å kunne
starte motoren
må du fylle
minst 5 liter
AdBlue
® på
tanken. 0
km
Med BlueHDi- (Euro 6.2)-motorer
Varsel- /
indikatorlamper
tentHandling
Gjenværende
avstand
Etter fyll. Mellom
2
400 km og
800
km
Etter fyll så
snart som
mulig. Mellom
800
km og
10 0
km
En etter fylling
er veldig
viktig . Det
er fare for at
motoren ikke
kan startes. Mellom
100
km og
0
km
For å kunne
starte motoren
må du fylle
minst 5 liter
AdBlue
® på
tanken. 0
km
Feil i SCR-
utslippskontrollsystemet
Feiloppdagelse
Hvis det oppdages en feil, tennes
disse varsellampene, ledsaget av et
lydsignal og visning av meldingen
"Emissions fault" eller "NO START
I N ".
Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varselet forsvinne
under neste tur, etter at SCR-
utslippskontrollsystemet har stilt en
egendiagnose.
Feilen bekreftes under den
tillatte kjørefasen (mellom
1100 km og 0 km)
Hvis varsellampen fortsatt er på etter 50 km
m ed kjøring, er feilen i SCR-systemet bekreftet.
AdBlue-varsellampen tennes, ledsaget av Varselet utløses under kjøring, når en
funksjonsfeil registreres for første gang, og
deretter hver gang tenningen slås på, så lenge
funksjonsfeilen vedvarer.
Instrumenter p
Page 29 of 324
27
Kontroller systemet så snart som mulig
hos en CITROËN-forhandler eller et
kvalifisert verksted.
Start forhindret
Hver gang tenningen slås på, vises meldingen
"Utslippsfeil:Starting forhindret" eller "INGEN
START OM" vises.For å kunne starte motoren igjen er
det helt nødvendig å ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.
Kilometerindikatorer
Kilometertelleren og tripptelleren vises i tretti
sekunder når tenningen slås av, når førerdøren
åpnes og når bilen låses eller låses opp.
Kilometerteller
Måler totalt antall kjørte kilometer fra bilens
registreringsdato.
Trippteller
Den tilbakelegger strekning etter at føreren
nullstilte systemet.
visning av en melding ("Utslippsfeil:Start ikke
mulig om x
km" eller "INGEN START OM x
km
angir den gjenværende rekkevidden i kilometer.
Under kjøring vises meldingen hvert 30.
sekund. Varselet gjentas når tenningen slås på.
Du kan fortsette å kjøre inntil 1100
km før
motorens startsperresystem utløses. F
S
ett på tenningen og trykk på denne
knappen til det vises nuller.
Lysdimmer
Med knapper
Med lampene på trykker du på knapp A for å
øke lysstyrken eller på knapp B for å redusere
den.
Slipp knappen med en gang du oppnår ønsket
lysstyrke. Dette systemet med manuell tilpassing av
lysstyrken på førerplassen, avhengig av
lysforholdene ute.
1
Instrumenter på dashbordet
Page 30 of 324
28
Med berøringsskjerm
Lysstyrken kan stilles inn forskjellig for
dagmodus og nattmodus.
F
På
Innstillinger -menyen velger du
Lysstyrke .
Eller velg " ALTERNATIVER ",
" Skjermkonfigurasjon ", deretter
" Lysstyrke ".
F
J
uster lysstyrken ved å trykke på pilene
eller flytte glidebryteren.
Kjørecomputer
Informasjon om gjeldende kjøretur
(kjørestrekning, drivstofforbruk,
gjennomsnittshastighet osv.).
Visning av informasjon
Slik viser du de forskjellige fanene til
kjørecomputeren etter hverandre.
Med rattmonterte kontroller
F Trykk midt på rattet .
F
T
rykk på denne knappen, som sitter på
tuppen av viskerbetjeningshendelen .
På instrumentpanelet
F Trykk på denne knappen. Følgende aktuelle informasjon vil vises:
-
rekkevidden,
-
n
åværende drivstofforbruk,
-
T
idtelleren for Stopp & Start.
-
t
ur "
1" fulgt av tur " 2" (avhengig av versjon),
gjennomsnittshastighet, gjennomsnittlig
drivstofforbruk og avlagt avstand under hver
t u r.
Turene 1 og 2 er uavhengige av hverandre,
men brukes på identisk måte.
Strekning 1 kan for eksempel brukes til daglige
målinger, mens strekning 2 kan brukes til
månedlige målinger.
Nullstille tripptelleren
Nullstillingen vil utføres når trippen vises.
F
T
rykk på denne knappen, som sitter på
tuppen av viskerbetjeningshendelen , i
mer enn 2 sekunder.
Instrumenter på dashbordet
