CITROEN JUMPER SPACETOURER 2021 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2021, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2021Pages: 324, PDF Size: 8.95 MB
Page 11 of 324
9

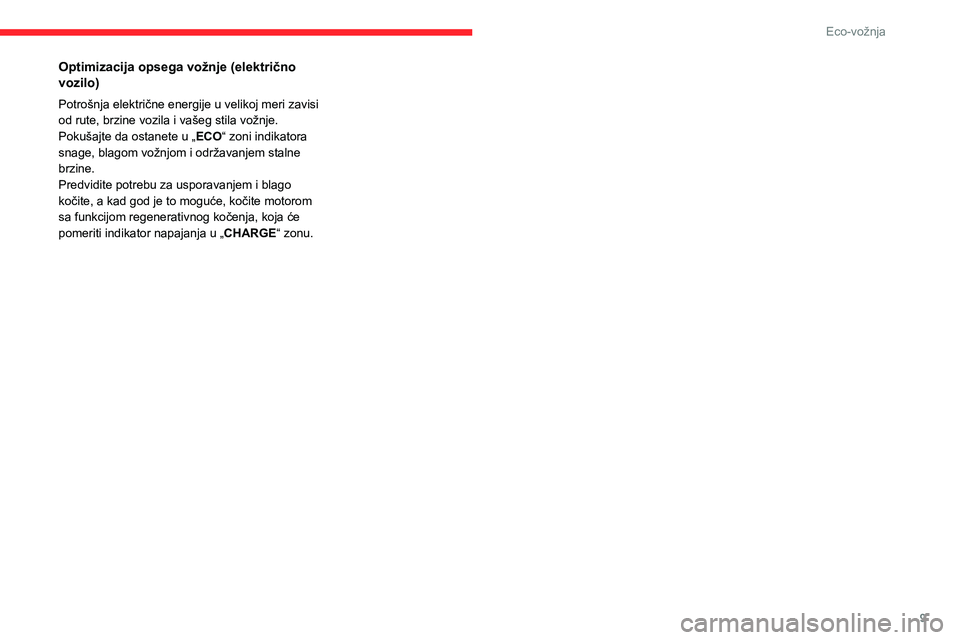

Eco-vožnja
Optimizacija opsega vožnje (električno
vozilo)
Potrošnja električne energije u velikoj meri zavisi
od rute, brzine vozila i vašeg stila vožnje.
Pokušajte da ostanete u „ECO“ zoni indikatora
snage, blagom vožnjom i održavanjem stalne
brzine.
Predvidite potrebu za usporavanjem i blago
kočite, a kad god je to moguće, kočite motorom
sa funkcijom regenerativnog kočenja, koja će
pomeriti indikator napajanja u „ CHARGE“ zonu.
Page 12 of 324
10
Instruments de bord

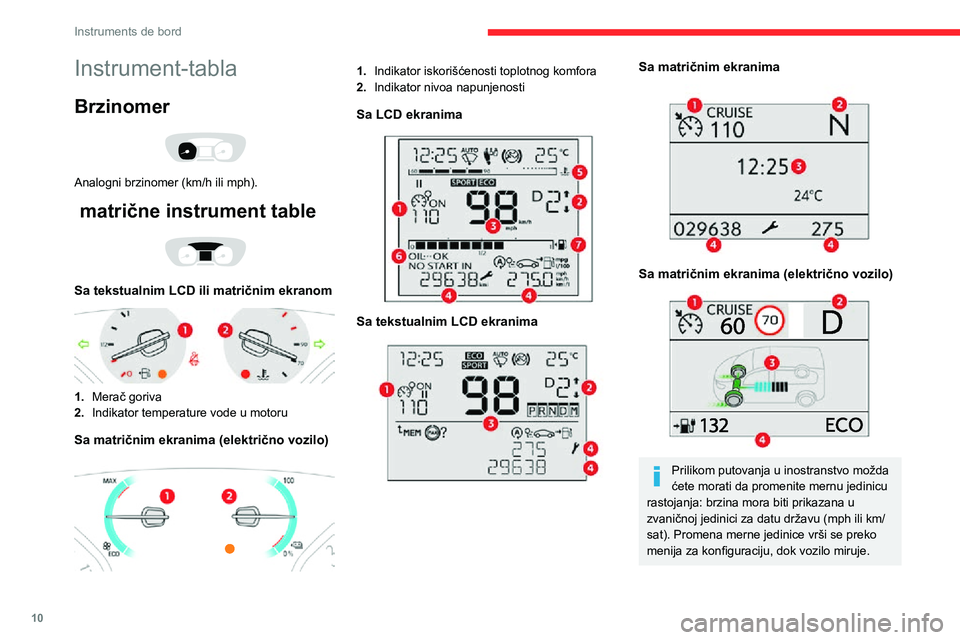

Instrument-tabla
Brzinomer
Analogni brzinomer (km/h ili mph).
matrične instrument table
Sa tekstualnim LCD ili matričnim ekranom
1.Merač goriva
2. Indikator temperature vode u motoru
Sa matričnim ekranima (električno vozilo)
1.Indikator iskorišćenosti toplotnog komfora
2. Indikator nivoa napunjenosti
Sa LCD ekranima
Sa tekstualnim LCD ekranima
Sa matričnim ekranima
Sa matričnim ekranima (električno vozilo)
Prilikom putovanja u inostranstvo možda
ćete morati da promenite mernu jedinicu
rastojanja: brzina mora biti prikazana u
zvaničnoj jedinici za datu državu (mph ili km/
sat). Promena merne jedinice vrši se preko
menija za konfiguraciju, dok vozilo miruje.
Page 13 of 324
11
Instruments de bord

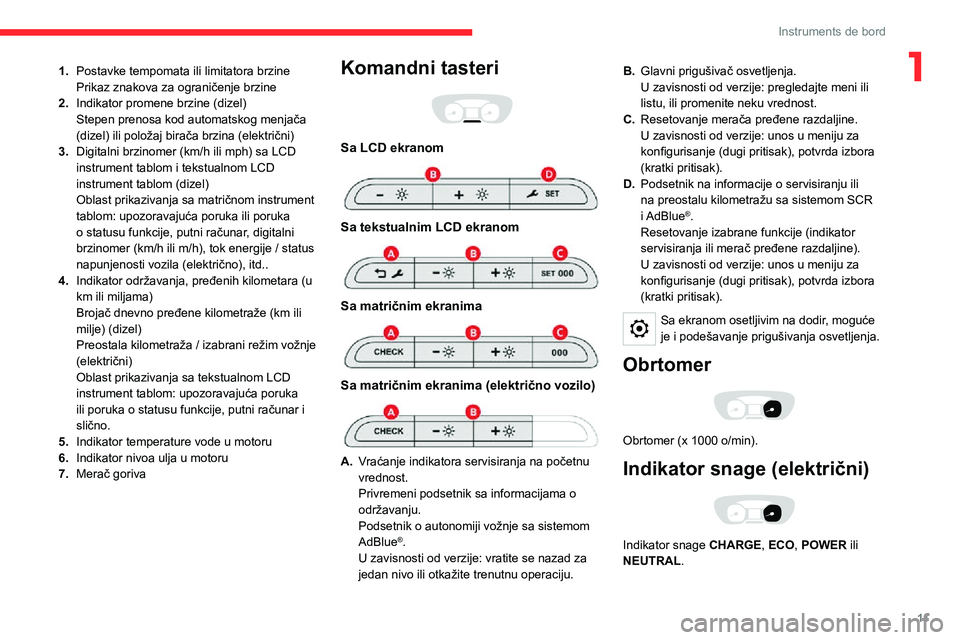

11.Postavke tempomata ili limitatora brzine
Prikaz znakova za ograničenje brzine
2. Indikator promene brzine (dizel)
Stepen prenosa kod automatskog menjača
(dizel) ili položaj birača brzina (električni)
3. Digitalni brzinomer (km/h ili mph) sa LCD
instrument tablom i tekstualnom LCD
instrument tablom (dizel)
Oblast prikazivanja sa matričnom instrument
tablom: upozoravajuća poruka ili poruka
o statusu funkcije, putni računar, digitalni
brzinomer (km/h ili m/h), tok energije / status
napunjenosti vozila (električno), itd..
4. Indikator održavanja, pređenih kilometara (u
km ili miljama)
Brojač dnevno pređene kilometraže (km ili
milje) (dizel)
Preostala kilometraža / izabrani režim vožnje
(električni)
Oblast prikazivanja sa tekstualnom LCD
instrument tablom: upozoravajuća poruka
ili poruka o statusu funkcije, putni računar i
slično.
5. Indikator temperature vode u motoru
6. Indikator nivoa ulja u motoru
7. Merač gorivaKomandni tasteri
Sa LCD ekranom
Sa tekstualnim LCD ekranom
Sa matričnim ekranima
Sa matričnim ekranima (električno vozilo)
A.Vraćanje indikatora servisiranja na početnu
vrednost.
Privremeni podsetnik sa informacijama o
održavanju.
Podsetnik o autonomiji vožnje sa sistemom
AdBlue
®.
U zavisnosti od verzije: vratite se nazad za
jedan nivo ili otkažite trenutnu operaciju. B.
Glavni prigušivač osvetljenja.
U zavisnosti od verzije: pregledajte meni ili
listu, ili promenite neku vrednost.
C. Resetovanje merača pređene razdaljine.
U zavisnosti od verzije: unos u meniju za
konfigurisanje (dugi pritisak), potvrda izbora
(kratki pritisak).
D. Podsetnik na informacije o servisiranju ili
na preostalu kilometražu sa sistemom SCR
i AdBlue®.
Resetovanje izabrane funkcije (indikator
servisiranja ili merač pređene razdaljine).
U zavisnosti od verzije: unos u meniju za
konfigurisanje (dugi pritisak), potvrda izbora
(kratki pritisak).
Sa ekranom osetljivim na dodir, moguće
je i podešavanje prigušivanja osvetljenja.
Obrtomer
Obrtomer (x 1000 o/min).
Indikator snage (električni)
Indikator snage CHARGE, ECO, POWER ili
NEUTRAL.
Page 14 of 324
12
Instruments de bord

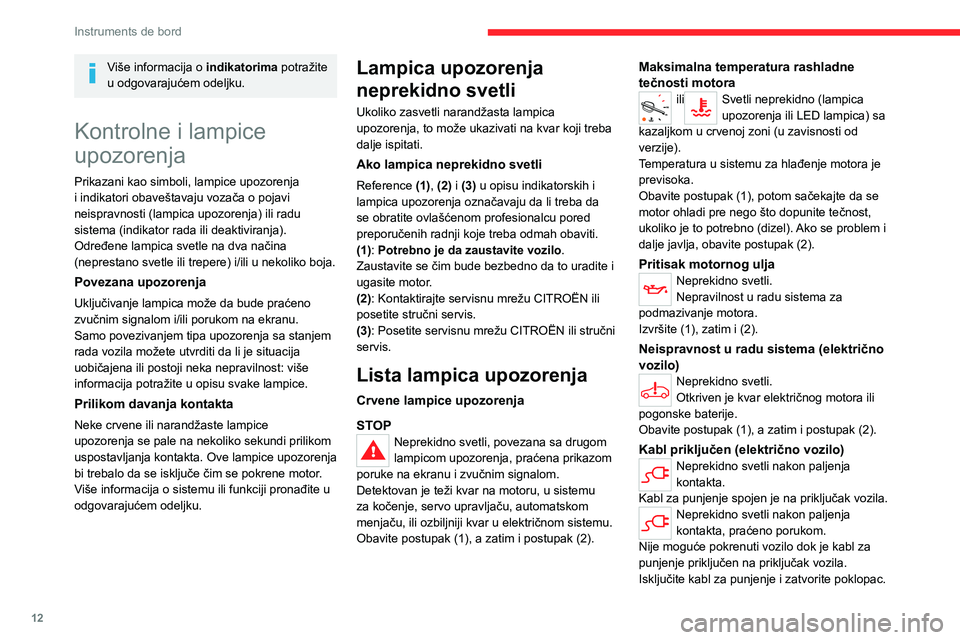

Više informacija o indikatorima potražite
u odgovarajućem odeljku.
Kontrolne i lampice
upozorenja
Prikazani kao simboli, lampice upozorenja
i indikatori obaveštavaju vozača o pojavi
neispravnosti (lampica upozorenja) ili radu
sistema (indikator rada ili deaktiviranja).
Određene lampica svetle na dva načina
(neprestano svetle ili trepere) i/ili u nekoliko boja.
Povezana upozorenja
Uključivanje lampica može da bude praćeno
zvučnim signalom i/ili porukom na ekranu.
Samo povezivanjem tipa upozorenja sa stanjem
rada vozila možete utvrditi da li je situacija
uobičajena ili postoji neka nepravilnost: više
informacija potražite u opisu svake lampice.
Prilikom davanja kontakta
Neke crvene ili narandžaste lampice
upozorenja se pale na nekoliko sekundi prilikom
uspostavljanja kontakta. Ove lampice upozorenja
bi trebalo da se isključe čim se pokrene motor.
Više informacija o sistemu ili funkciji pronađite u
odgovarajućem odeljku.
Lampica upozorenja
neprekidno svetli
Ukoliko zasvetli narandžasta lampica
upozorenja, to može ukazivati na kvar koji treba
dalje ispitati.
Ako lampica neprekidno svetli
Reference (1), (2) i (3) u opisu indikatorskih i
lampica upozorenja označavaju da li treba da
se obratite ovlašćenom profesionalcu pored
preporučenih radnji koje treba odmah obaviti.
(1): Potrebno je da zaustavite vozilo .
Zaustavite se čim bude bezbedno da to uradite i
ugasite motor.
(2): Kontaktirajte servisnu mrežu CITROËN ili
posetite stručni servis.
(3): Posetite servisnu mrežu CITROËN ili stručni
servis.
Lista lampica upozorenja
Crvene lampice upozorenja
STOP
Neprekidno svetli, povezana sa drugom
lampicom upozorenja, praćena prikazom
poruke na ekranu i zvučnim signalom.
Detektovan je teži kvar na motoru, u sistemu
za kočenje, servo upravljaču, automatskom
menjaču, ili ozbiljniji kvar u električnom sistemu.
Obavite postupak (1), a zatim i postupak (2).
Maksimalna temperatura rashladne
tečnosti motora
iliSvetli neprekidno (lampica
upozorenja ili LED lampica) sa
kazaljkom u crvenoj zoni (u zavisnosti od
verzije).
Temperatura u sistemu za hlađenje motora je
previsoka.
Obavite postupak (1), potom sačekajte da se
motor ohladi pre nego što dopunite tečnost,
ukoliko je to potrebno (dizel). Ako se problem i
dalje javlja, obavite postupak (2).
Pritisak motornog uljaNeprekidno svetli.
Nepravilnost u radu sistema za
podmazivanje motora.
Izvršite (1), zatim i (2).
Neispravnost u radu sistema (električno
vozilo)
Neprekidno svetli.
Otkriven je kvar električnog motora ili
pogonske baterije.
Obavite postupak (1), a zatim i postupak (2).
Kabl priključen (električno vozilo)Neprekidno svetli nakon paljenja
kontakta.
Kabl za punjenje spojen je na priključak vozila.
Neprekidno svetli nakon paljenja
kontakta, praćeno porukom.
Nije moguće pokrenuti vozilo dok je kabl za
punjenje priključen na priključak vozila.
Isključite kabl za punjenje i zatvorite poklopac.
Page 15 of 324
13
Instruments de bord

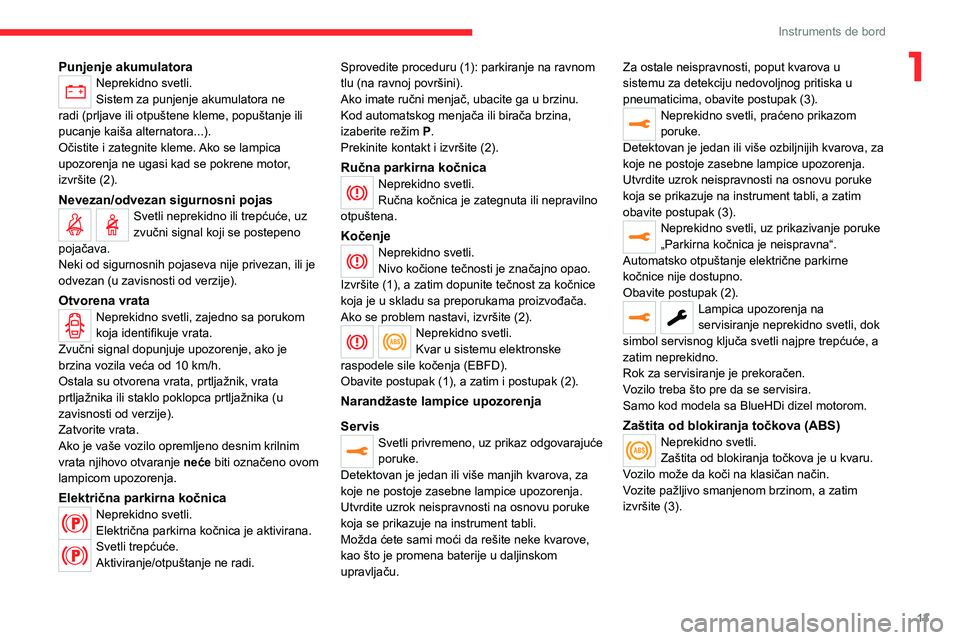

1Punjenje akumulatoraNeprekidno svetli.
Sistem za punjenje akumulatora ne
radi (prljave ili otpuštene kleme, popuštanje ili
pucanje kaiša alternatora...).
Očistite i zategnite kleme. Ako se lampica
upozorenja ne ugasi kad se pokrene motor,
izvršite (2).
Nevezan/odvezan sigurnosni pojasSvetli neprekidno ili trepćuće, uz
zvučni signal koji se postepeno
pojačava.
Neki od sigurnosnih pojaseva nije privezan, ili je
odvezan (u zavisnosti od verzije).
Otvorena vrataNeprekidno svetli, zajedno sa porukom
koja identifikuje vrata.
Zvučni signal dopunjuje upozorenje, ako je
brzina vozila veća od 10 km/h.Ostala su otvorena vrata, prtljažnik, vrata
prtljažnika ili staklo poklopca prtljažnika (u
zavisnosti od verzije).
Zatvorite vrata.
Ako je vaše vozilo opremljeno desnim krilnim
vrata njihovo otvaranje neće biti označeno ovom
lampicom upozorenja.
Električna parkirna kočnicaNeprekidno svetli.
Električna parkirna kočnica je aktivirana.
Svetli trepćuće.
Aktiviranje/otpuštanje ne radi. Sprovedite proceduru (1): parkiranje na ravnom
tlu (na ravnoj površini).
Ako imate ručni menjač, ubacite ga u brzinu.
Kod automatskog menjača ili birača brzina,
izaberite režim
P.
Prekinite kontakt i izvršite (2).
Ručna parkirna kočnicaNeprekidno svetli.
Ručna kočnica je zategnuta ili nepravilno
otpuštena.
KočenjeNeprekidno svetli.
Nivo kočione tečnosti je značajno opao.
Izvršite (1), a zatim dopunite tečnost za kočnice
koja je u skladu sa preporukama proizvođača.
Ako se problem nastavi, izvršite (2).
Neprekidno svetli.
Kvar u sistemu elektronske
raspodele sile kočenja (EBFD).
Obavite postupak (1), a zatim i postupak (2).
Narandžaste lampice upozorenja
Servis
Svetli privremeno, uz prikaz odgovarajuće
poruke.
Detektovan je jedan ili više manjih kvarova, za
koje ne postoje zasebne lampice upozorenja.
Utvrdite uzrok neispravnosti na osnovu poruke
koja se prikazuje na instrument tabli.
Možda ćete sami moći da rešite neke kvarove,
kao što je promena baterije u daljinskom
upravljaču. Za ostale neispravnosti, poput kvarova u
sistemu za detekciju nedovoljnog pritiska u
pneumaticima, obavite postupak (3).
Neprekidno svetli, praćeno prikazom
poruke.
Detektovan je jedan ili više ozbiljnijih kvarova, za
koje ne postoje zasebne lampice upozorenja.
Utvrdite uzrok neispravnosti na osnovu poruke
koja se prikazuje na instrument tabli, a zatim
obavite postupak (3).
Neprekidno svetli, uz prikazivanje poruke
„Parkirna kočnica je neispravna“.
Automatsko otpuštanje električne parkirne
kočnice nije dostupno.
Obavite postupak (2).
Lampica upozorenja na
servisiranje neprekidno svetli, dok
simbol servisnog ključa svetli najpre trepćuće, a
zatim neprekidno.
Rok za servisiranje je prekoračen.
Vozilo treba što pre da se servisira.
Samo kod modela sa BlueHDi dizel motorom.
Zaštita od blokiranja točkova (ABS)
Neprekidno svetli.
Zaštita od blokiranja točkova je u kvaru.
Vozilo može da koči na klasičan način.
Vozite pažljivo smanjenom brzinom, a zatim
izvršite (3).
Page 16 of 324
14
Instruments de bord

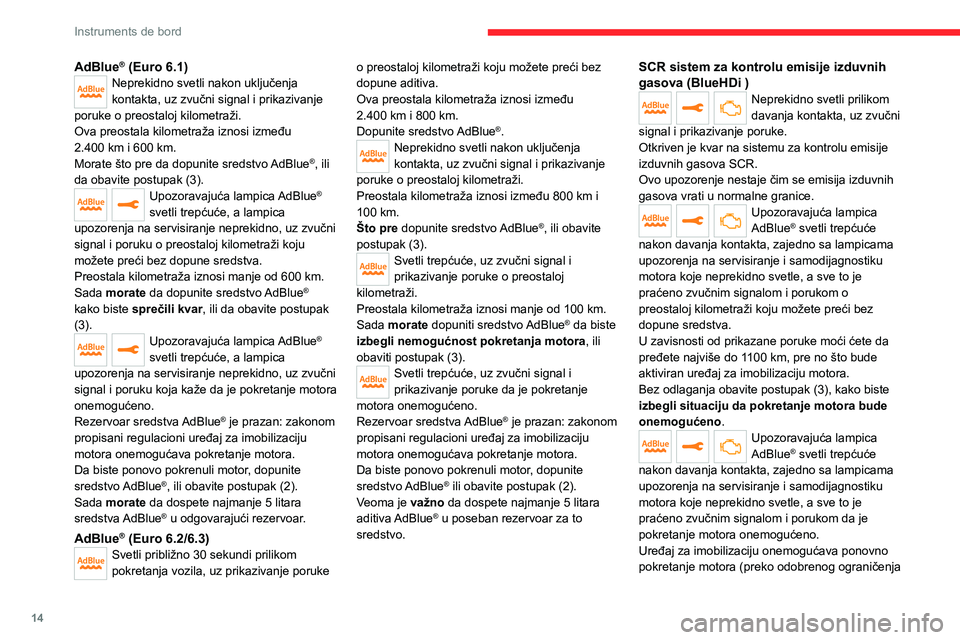

AdBlue® (Euro 6.1)Neprekidno svetli nakon uključenja
kontakta, uz zvučni signal i prikazivanje
poruke o preostaloj kilometraži.
Ova preostala kilometraža iznosi između
2.400 km i 600 km.Morate što pre da dopunite sredstvo AdBlue®, ili da obavite postupak (3).Upozoravajuća lampica AdBlue®
svetli trepćuće, a lampica
upozorenja na servisiranje neprekidno, uz zvučni
signal i poruku o preostaloj kilometraži koju
možete preći bez dopune sredstva.
Preostala kilometraža iznosi manje od 600 km.Sada morate da dopunite sredstvo AdBlue®
kako biste sprečili kvar, ili da obavite postupak
(3).
Upozoravajuća lampica AdBlue®
svetli trepćuće, a lampica
upozorenja na servisiranje neprekidno, uz zvučni
signal i poruku koja kaže da je pokretanje motora
onemogućeno.
Rezervoar sredstva AdBlue
® je prazan: zakonom
propisani regulacioni uređaj za imobilizaciju
motora onemogućava pokretanje motora.
Da biste ponovo pokrenuli motor, dopunite
sredstvo AdBlue
®, ili obavite postupak (2).Sada morate da dospete najmanje 5 litara
sredstva AdBlue® u odgovarajući rezervoar.
AdBlue® (Euro 6.2/6.3)Svetli približno 30 sekundi prilikom
pokretanja vozila, uz prikazivanje poruke o preostaloj kilometraži koju možete preći bez
dopune aditiva.
Ova preostala kilometraža iznosi između
2.400 km i 800 km.Dopunite sredstvo AdBlue®.Neprekidno svetli nakon uključenja
kontakta, uz zvučni signal i prikazivanje
poruke o preostaloj kilometraži.
Preostala kilometraža iznosi između 800 km i 100 km.
Što pre dopunite sredstvo AdBlue®, ili obavite postupak (3).Svetli trepćuće, uz zvučni signal i
prikazivanje poruke o preostaloj
kilometraži.
Preostala kilometraža iznosi manje od 100 km.Sada morate dopuniti sredstvo AdBlue® da biste
izbegli nemogućnost pokretanja motora , ili
obaviti postupak (3).Svetli trepćuće, uz zvučni signal i
prikazivanje poruke da je pokretanje
motora onemogućeno.
Rezervoar sredstva AdBlue
® je prazan: zakonom
propisani regulacioni uređaj za imobilizaciju
motora onemogućava pokretanje motora.
Da biste ponovo pokrenuli motor, dopunite
sredstvo AdBlue
® ili obavite postupak (2).Veoma je važno da dospete najmanje 5 litara
aditiva AdBlue® u poseban rezervoar za to
sredstvo.
SCR sistem za kontrolu emisije izduvnih
gasova (BlueHDi )
Neprekidno svetli prilikom
davanja kontakta, uz zvučni
signal i prikazivanje poruke.
Otkriven je kvar na sistemu za kontrolu emisije
izduvnih gasova SCR.
Ovo upozorenje nestaje čim se emisija izduvnih
gasova vrati u normalne granice.
Upozoravajuća lampica
AdBlue® svetli trepćuće
nakon davanja kontakta, zajedno sa lampicama
upozorenja na servisiranje i samodijagnostiku
motora koje neprekidno svetle, a sve to je
praćeno zvučnim signalom i porukom o
preostaloj kilometraži koju možete preći bez
dopune sredstva.
U zavisnosti od prikazane poruke moći ćete da
pređete najviše do 1100 km, pre no što bude aktiviran uređaj za imobilizaciju motora.
Bez odlaganja obavite postupak (3), kako biste
izbegli situaciju da pokretanje motora bude
onemogućeno .
Upozoravajuća lampica
AdBlue® svetli trepćuće
nakon davanja kontakta, zajedno sa lampicama
upozorenja na servisiranje i samodijagnostiku
motora koje neprekidno svetle, a sve to je
praćeno zvučnim signalom i porukom da je
pokretanje motora onemogućeno.
Uređaj za imobilizaciju onemogućava ponovno
pokretanje motora (preko odobrenog ograničenja
Page 17 of 324
15
Instruments de bord

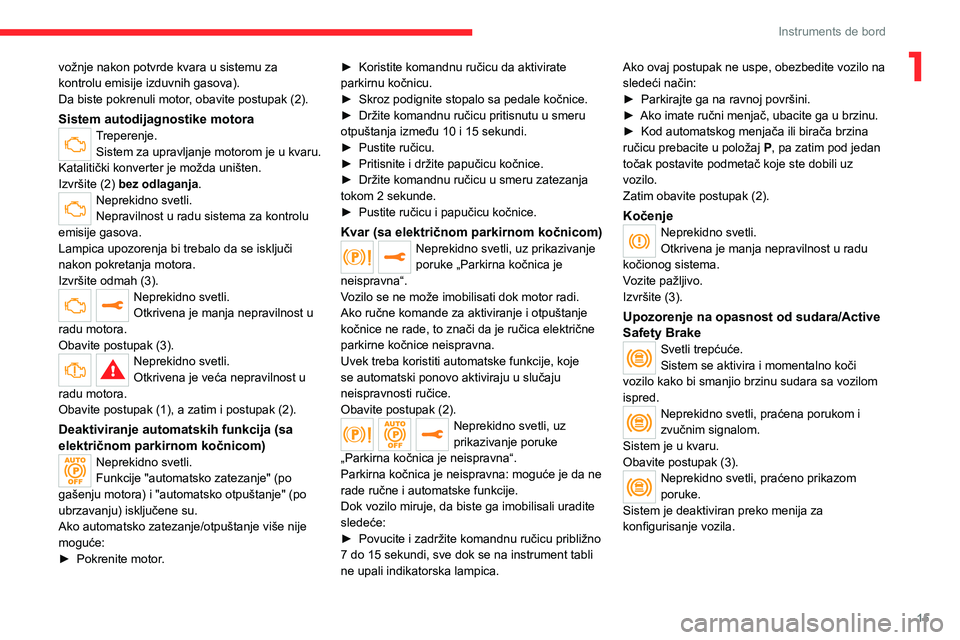

1vožnje nakon potvrde kvara u sistemu za
kontrolu emisije izduvnih gasova).
Da biste pokrenuli motor, obavite postupak (2).
Sistem autodijagnostike motoraTreperenje.Sistem za upravljanje motorom je u kvaru.
Katalitički konverter je možda uništen.
Izvršite (2) bez odlaganja .
Neprekidno svetli.
Nepravilnost u radu sistema za kontrolu
emisije gasova.
Lampica upozorenja bi trebalo da se isključi
nakon pokretanja motora.
Izvršite odmah (3).
Neprekidno svetli.
Otkrivena je manja nepravilnost u
radu motora.
Obavite postupak (3).
Neprekidno svetli.
Otkrivena je veća nepravilnost u
radu motora.
Obavite postupak (1), a zatim i postupak (2).
Deaktiviranje automatskih funkcija (sa
električnom parkirnom kočnicom)
Neprekidno svetli.
Funkcije "automatsko zatezanje" (po
gašenju motora) i "automatsko otpuštanje" (po
ubrzavanju) isključene su.
Ako automatsko zatezanje/otpuštanje više nije
moguće:
► Pokrenite motor .
► Koristite komandnu ručicu da aktivirate parkirnu kočnicu.► Skroz podignite stopalo sa pedale kočnice.► Držite komandnu ručicu pritisnutu u smeru otpuštanja između 10 i 15 sekundi.► Pustite ručicu.► Pritisnite i držite papučicu kočnice.► Držite komandnu ručicu u smeru zatezanja tokom 2 sekunde.► Pustite ručicu i papučicu kočnice.
Kvar (sa električnom parkirnom kočnicom)Neprekidno svetli, uz prikazivanje
poruke „Parkirna kočnica je
neispravna“.
Vozilo se ne može imobilisati dok motor radi.
Ako ručne komande za aktiviranje i otpuštanje
kočnice ne rade, to znači da je ručica električne
parkirne kočnice neispravna.
Uvek treba koristiti automatske funkcije, koje
se automatski ponovo aktiviraju u slučaju
neispravnosti ručice.
Obavite postupak (2).
Neprekidno svetli, uz
prikazivanje poruke
„Parkirna kočnica je neispravna“.
Parkirna kočnica je neispravna: moguće je da ne
rade ručne i automatske funkcije.
Dok vozilo miruje, da biste ga imobilisali uradite
sledeće:
► Povucite i zadržite komandnu ručicu približno 7 do 15 sekundi, sve dok se na instrument tabli
ne upali indikatorska lampica. Ako ovaj postupak ne uspe, obezbedite vozilo na
sledeći način:
► Parkirajte ga na ravnoj površini.► Ako imate ručni menjač, ubacite ga u brzinu.► Kod automatskog menjača ili birača brzina ručicu prebacite u položaj
P, pa zatim pod jedan
točak postavite podmetač koje ste dobili uz
vozilo.
Zatim obavite postupak (2).
KočenjeNeprekidno svetli.
Otkrivena je manja nepravilnost u radu
kočionog sistema.
Vozite pažljivo.
Izvršite (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Svetli trepćuće.
Sistem se aktivira i momentalno koči
vozilo kako bi smanjio brzinu sudara sa vozilom
ispred.
Neprekidno svetli, praćena porukom i
zvučnim signalom.
Sistem je u kvaru.
Obavite postupak (3).
Neprekidno svetli, praćeno prikazom
poruke.
Sistem je deaktiviran preko menija za
konfigurisanje vozila.
Page 18 of 324
16
Instruments de bord

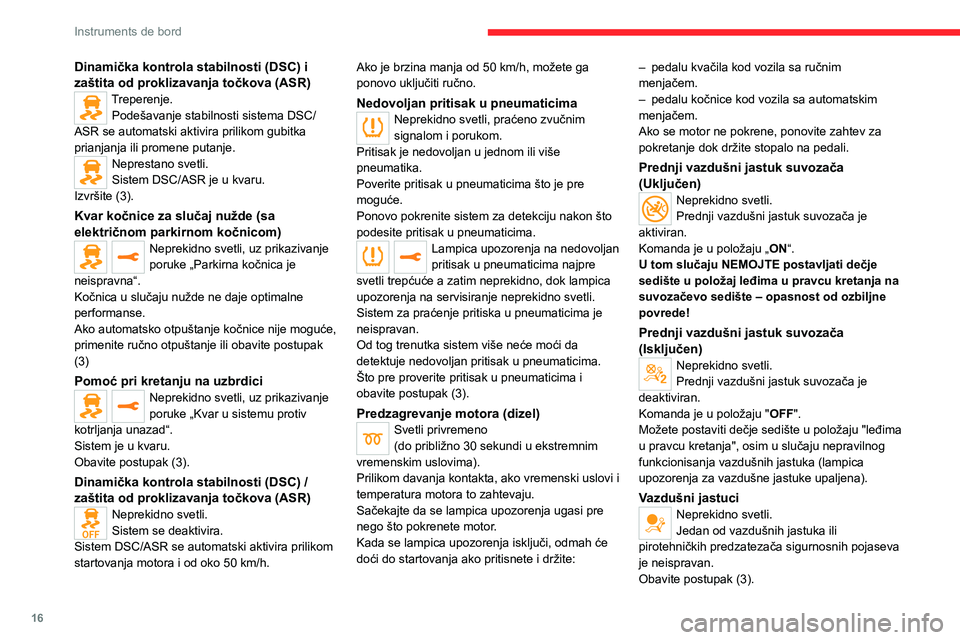

Dinamička kontrola stabilnosti (DSC) i
zaštita od proklizavanja točkova (ASR)
Treperenje.Podešavanje stabilnosti sistema DSC/
ASR se automatski aktivira prilikom gubitka
prianjanja ili promene putanje.
Neprestano svetli.
Sistem DSC/ASR je u kvaru.
Izvršite (3).
Kvar kočnice za slučaj nužde (sa
električnom parkirnom kočnicom)
Neprekidno svetli, uz prikazivanje
poruke „Parkirna kočnica je
neispravna“.
Kočnica u slučaju nužde ne daje optimalne
performanse.
Ako automatsko otpuštanje kočnice nije moguće,
primenite ručno otpuštanje ili obavite postupak
(3)
Pomoć pri kretanju na uzbrdiciNeprekidno svetli, uz prikazivanje
poruke „Kvar u sistemu protiv
kotrljanja unazad“.
Sistem je u kvaru.
Obavite postupak (3).
Dinamička kontrola stabilnosti (DSC) /
zaštita od proklizavanja točkova (ASR)
Neprekidno svetli.
Sistem se deaktivira.
Sistem DSC/ASR se automatski aktivira prilikom
startovanja motora i od oko 50 km/h.
Ako je brzina manja od 50 km/h, možete ga ponovo uključiti ručno.
Nedovoljan pritisak u pneumaticimaNeprekidno svetli, praćeno zvučnim
signalom i porukom.
Pritisak je nedovoljan u jednom ili više
pneumatika.
Poverite pritisak u pneumaticima što je pre
moguće.
Ponovo pokrenite sistem za detekciju nakon što
podesite pritisak u pneumaticima.
Lampica upozorenja na nedovoljan
pritisak u pneumaticima najpre
svetli trepćuće a zatim neprekidno, dok lampica
upozorenja na servisiranje neprekidno svetli.
Sistem za praćenje pritiska u pneumaticima je
neispravan.
Od tog trenutka sistem više neće moći da
detektuje nedovoljan pritisak u pneumaticima.
Što pre proverite pritisak u pneumaticima i
obavite postupak (3).
Predzagrevanje motora (dizel)
Svetli privremeno
(do približno 30 sekundi u ekstremnim
vremenskim uslovima).
Prilikom davanja kontakta, ako vremenski uslovi i
temperatura motora to zahtevaju.
Sačekajte da se lampica upozorenja ugasi pre
nego što pokrenete motor.
Kada se lampica upozorenja isključi, odmah će
doći do startovanja ako pritisnete i držite:
– pedalu kvačila kod vozila sa ručnim menjačem.– pedalu kočnice kod vozila sa automatskim menjačem.
Ako se motor ne pokrene, ponovite zahtev za
pokretanje dok držite stopalo na pedali.
Prednji vazdušni jastuk suvozača
(Uključen)
Neprekidno svetli.
Prednji vazdušni jastuk suvozača je
aktiviran.
Komanda je u položaju „ ON“.
U tom slučaju NEMOJTE postavljati dečje
sedište u položaj leđima u pravcu kretanja na
suvozačevo sedište – opasnost od ozbiljne
povrede!
Prednji vazdušni jastuk suvozača
(Isključen)
Neprekidno svetli.
Prednji vazdušni jastuk suvozača je
deaktiviran.
Komanda je u položaju " OFF".
Možete postaviti dečje sedište u položaju "leđima
u pravcu kretanja", osim u slučaju nepravilnog
funkcionisanja vazdušnih jastuka (lampica
upozorenja za vazdušne jastuke upaljena).
Vazdušni jastuciNeprekidno svetli.
Jedan od vazdušnih jastuka ili
pirotehničkih predzatezača sigurnosnih pojaseva
je neispravan.
Obavite postupak (3).
Page 19 of 324
17
Instruments de bord

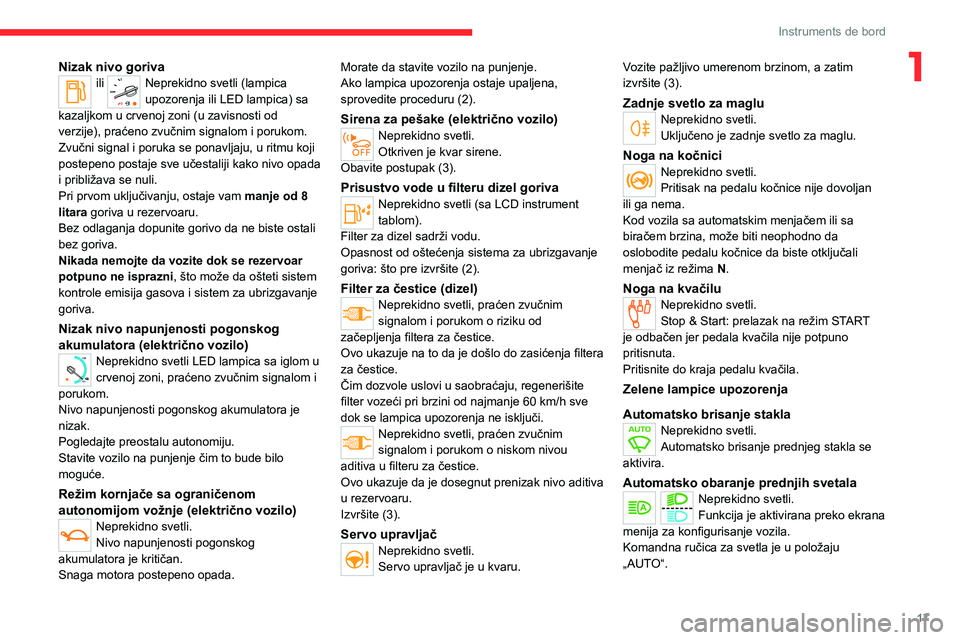

1Nizak nivo gorivaili Neprekidno svetli (lampica
upozorenja ili LED lampica) sa
kazaljkom u crvenoj zoni (u zavisnosti od
verzije), praćeno zvučnim signalom i porukom.
Zvučni signal i poruka se ponavljaju, u ritmu koji
postepeno postaje sve učestaliji kako nivo opada
i približava se nuli.
Pri prvom uključivanju, ostaje vam manje od 8
litara goriva u rezervoaru.
Bez odlaganja dopunite gorivo da ne biste ostali
bez goriva.
Nikada nemojte da vozite dok se rezervoar
potpuno ne isprazni , što može da ošteti sistem
kontrole emisija gasova i sistem za ubrizgavanje
goriva.
Nizak nivo napunjenosti pogonskog
akumulatora (električno vozilo)
0 %
100
Neprekidno svetli LED lampica sa iglom u
crvenoj zoni, praćeno zvučnim signalom i
porukom.
Nivo napunjenosti pogonskog akumulatora je
nizak.
Pogledajte preostalu autonomiju.
Stavite vozilo na punjenje čim to bude bilo
moguće.
Režim kornjače sa ograničenom
autonomijom vožnje (električno vozilo)
Neprekidno svetli.
Nivo napunjenosti pogonskog
akumulatora je kritičan.
Snaga motora postepeno opada. Morate da stavite vozilo na punjenje.
Ako lampica upozorenja ostaje upaljena,
sprovedite proceduru (2).
Sirena za pešake (električno vozilo)Neprekidno svetli.
Otkriven je kvar sirene.
Obavite postupak (3).
Prisustvo vode u filteru dizel gorivaNeprekidno svetli (sa LCD instrument
tablom).
Filter za dizel sadrži vodu.
Opasnost od oštećenja sistema za ubrizgavanje
goriva: što pre izvršite (2).
Filter za čestice (dizel)Neprekidno svetli, praćen zvučnim
signalom i porukom o riziku od
začepljenja filtera za čestice.
Ovo ukazuje na to da je došlo do zasićenja filtera
za čestice.
Čim dozvole uslovi u saobraćaju, regenerišite
filter vozeći pri brzini od najmanje 60 km/h sve
dok se lampica upozorenja ne isključi.
Neprekidno svetli, praćen zvučnim
signalom i porukom o niskom nivou
aditiva u filteru za čestice.
Ovo ukazuje da je dosegnut prenizak nivo aditiva
u rezervoaru.
Izvršite (3).
Servo upravljačNeprekidno svetli.
Servo upravljač je u kvaru. Vozite pažljivo umerenom brzinom, a zatim
izvršite (3).
Zadnje svetlo za magluNeprekidno svetli.
Uključeno je zadnje svetlo za maglu.
Noga na kočniciNeprekidno svetli.
Pritisak na pedalu kočnice nije dovoljan
ili ga nema.
Kod vozila sa automatskim menjačem ili sa
biračem brzina, može biti neophodno da
oslobodite pedalu kočnice da biste otključali
menjač iz režima N.
Noga na kvačiluNeprekidno svetli.
Stop & Start: prelazak na režim START
je odbačen jer pedala kvačila nije potpuno
pritisnuta.
Pritisnite do kraja pedalu kvačila.
Zelene lampice upozorenja
Automatsko brisanje stakla
Neprekidno svetli.
Automatsko brisanje prednjeg stakla se
aktivira.
Automatsko obaranje prednjih svetalaNeprekidno svetli.
Funkcija je aktivirana preko ekrana
menija za konfigurisanje vozila.
Komandna ručica za svetla je u položaju
„AUTO“.
Page 20 of 324
18
Instruments de bord

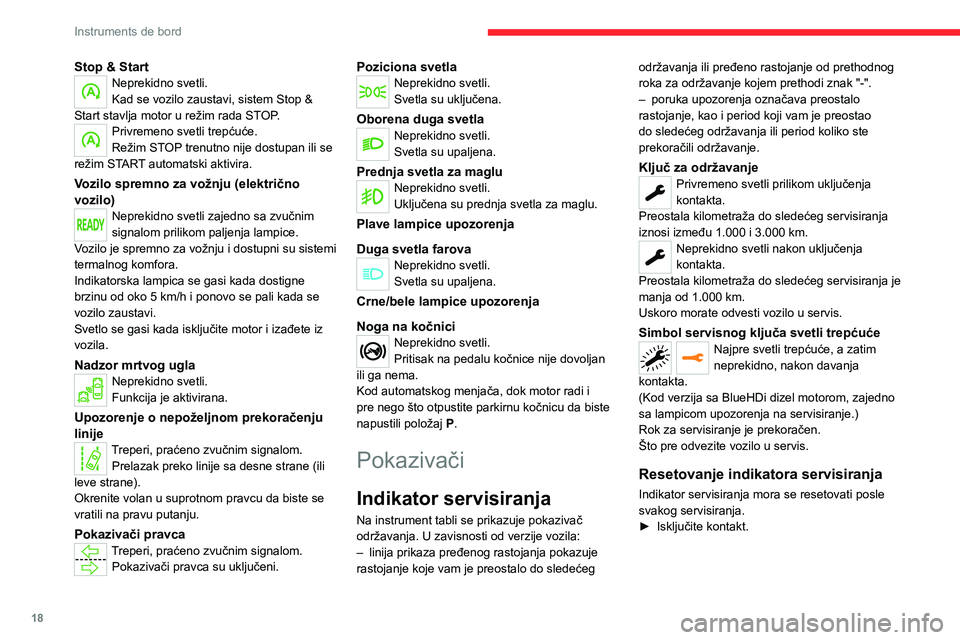

Stop & StartNeprekidno svetli.
Kad se vozilo zaustavi, sistem Stop &
Start stavlja motor u režim rada STOP.
Privremeno svetli trepćuće.
Režim STOP trenutno nije dostupan ili se
režim START automatski aktivira.
Vozilo spremno za vožnju (električno
vozilo)
Neprekidno svetli zajedno sa zvučnim
signalom prilikom paljenja lampice.
Vozilo je spremno za vožnju i dostupni su sistemi
termalnog komfora.
Indikatorska lampica se gasi kada dostigne
brzinu od oko 5 km/h i ponovo se pali kada se
vozilo zaustavi.
Svetlo se gasi kada isključite motor i izađete iz
vozila.
Nadzor mrtvog uglaNeprekidno svetli.
Funkcija je aktivirana.
Upozorenje o nepoželjnom prekoračenju
linije
Treperi, praćeno zvučnim signalom. Prelazak preko linije sa desne strane (ili
leve strane).
Okrenite volan u suprotnom pravcu da biste se
vratili na pravu putanju.
Pokazivači pravcaTreperi, praćeno zvučnim signalom. Pokazivači pravca su uključeni.
Poziciona svetlaNeprekidno svetli.
Svetla su uključena.
Oborena duga svetlaNeprekidno svetli.
Svetla su upaljena.
Prednja svetla za magluNeprekidno svetli.
Uključena su prednja svetla za maglu.
Plave lampice upozorenja
Duga svetla farova
Neprekidno svetli.
Svetla su upaljena.
Crne/bele lampice upozorenja
Noga na kočnici
Neprekidno svetli.
Pritisak na pedalu kočnice nije dovoljan
ili ga nema.
Kod automatskog menjača, dok motor radi i
pre nego što otpustite parkirnu kočnicu da biste
napustili položaj P.
Pokazivači
Indikator servisiranja
Na instrument tabli se prikazuje pokazivač
održavanja. U zavisnosti od verzije vozila:
– linija prikaza pređenog rastojanja pokazuje rastojanje koje vam je preostalo do sledećeg održavanja ili pređeno rastojanje od prethodnog
roka za održavanje kojem prethodi znak "-".
– poruka upozorenja označava preostalo rastojanje, kao i period koji vam je preostao
do sledećeg održavanja ili period koliko ste
prekoračili održavanje.
Ključ za održavanjePrivremeno svetli prilikom uključenja
kontakta.
Preostala kilometraža do sledećeg servisiranja
iznosi između 1.000 i 3.000 km.
Neprekidno svetli nakon uključenja
kontakta.
Preostala kilometraža do sledećeg servisiranja je
manja od 1.000 km.
Uskoro morate odvesti vozilo u servis.
Simbol servisnog ključa svetli trepćućeNajpre svetli trepćuće, a zatim
neprekidno, nakon davanja
kontakta.
(Kod verzija sa BlueHDi dizel motorom, zajedno
sa lampicom upozorenja na servisiranje.)
Rok za servisiranje je prekoračen.
Što pre odvezite vozilo u servis.
Resetovanje indikatora servisiranja
Indikator servisiranja mora se resetovati posle
svakog servisiranja.
► Isključite kontakt.
