FIAT 500 2018 Instructieboek (in Dutch)

169
ALGEMEEN1.2 8V 69 pk LPG1.2 8V 69 pk1.2 8V 69 pk
EVO2 S&S 1.4 16V 100 pk (*)
Motorcode 169A4000 169A4000 169A400 169A3000
Type Otto Otto Otto Otto
Aantal cilinders en positie 4 in lijn 4 in lijn 4 in lijn 4 in lijn
Zuigerdiameter en -slag (mm) 70,8 x 78,86 70,8 x 78,86 70,8 x 78,86 72 x 84
Totale inhoud (cm3
) 1242 1242 1242 1368
Compressieverhouding 11,1 : 1 11,1 : 1 11,1 : 1 10,8 : 1
Maximum vermogen (EEC) (kW) 51 51 51 73,5
Maximum vermogen (EEC) (pk) 69 69 69 100
Overeenkomstig motortoerental (tpm) 5500 5500 5500 6000
Maximum koppel (EEC) (Nm) 102 102 102 131
Maximum koppel (EEC) (kgm) 10.4 10.4 10.4 13.4
Overeenkomstig motortoerental (tpm) 3000 3000 3000 4250
Bougies NGK ZKR7AI-8 NGK ZKR7A-10 NGK DCPR7EN-10 NGK DCPR7EN-10
Champion RA8MC x 4
Brandstof LPG
95 ongelood
(EN228-specificatie)95 ongelood
(EN228-specificatie)95 ongelood
(EN228-specificatie)
(*) Voor bepaalde versies/markten

TECHNISCHE GEGEVENS
170

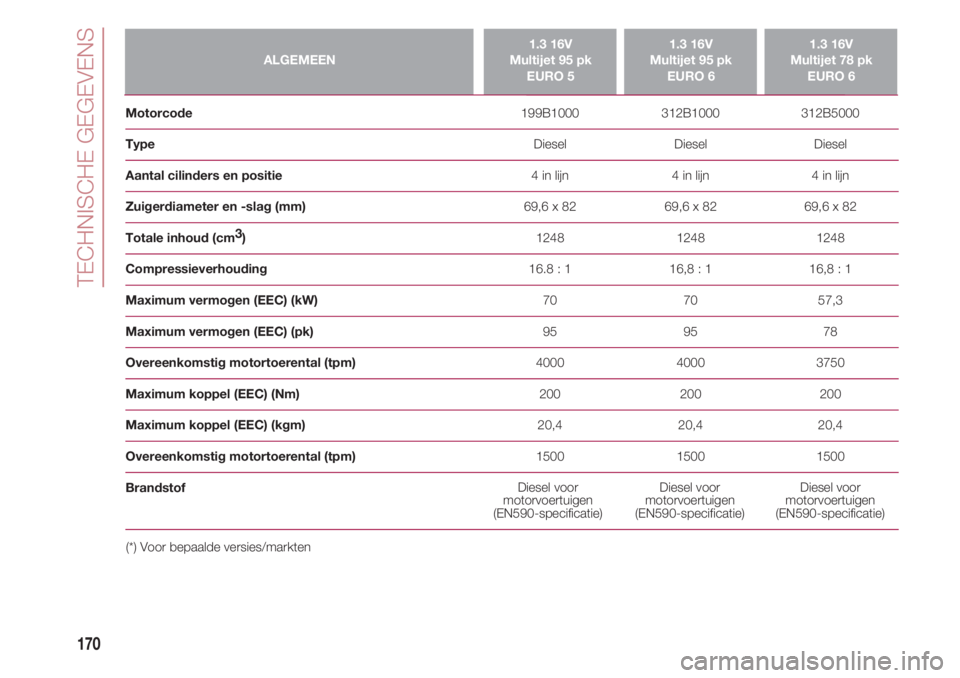

ALGEMEEN1.3 16V
Multijet 95 pk
EURO 51.3 16V
Multijet 95 pk
EURO 61.3 16V
Multijet 78 pk
EURO 6
Motorcode 199B1000 312B1000 312B5000
Type Diesel Diesel Diesel
Aantal cilinders en positie 4 in lijn 4 in lijn 4 in lijn
Zuigerdiameter en -slag (mm) 69,6 x 82 69,6 x 82 69,6 x 82
Totale inhoud (cm3
) 1248 1248 1248
Compressieverhouding 16.8 : 1 16,8 : 1 16,8 : 1
Maximum vermogen (EEC) (kW) 70 70 57,3
Maximum vermogen (EEC) (pk) 95 95 78
Overeenkomstig motortoerental (tpm) 4000 4000 3750
Maximum koppel (EEC) (Nm) 200 200 200
Maximum koppel (EEC) (kgm) 20,4 20,4 20,4
Overeenkomstig motortoerental (tpm) 1500 1500 1500
Brandstof
Diesel voor
motorvoertuigen
(EN590-specificatie)Diesel voor
motorvoertuigen
(EN590-specificatie)Diesel voor
motorvoertuigen
(EN590-specificatie)
(*) Voor bepaalde versies/markten

171
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407 60 pk* - 65 pk 1414  1048
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407
80 pk* - 85 pk - 105 pk 1414  1048
1.2 8V 69 pk 3571 720 2300 551 1488  1413 1627 1407
1.4 16V 100 pk
*
3571 720 2300 551 1488  1413
1627 1408 1414
1.3 Multijet
3571 720 2300 551 1488
 1413 1627 140778 pk - 95 pk
Sport-uitvoering 3612 734 2300 578 1490
 1413
1627 1407 1414  1048
VersiesABCDEFGI
De spoorbreedte kan verschillen afhankelijk van de maat velgen/banden.  Met de bandenmaat 195/45 R16*Voor bepaalde versies/markten
151DVDF0S0205c

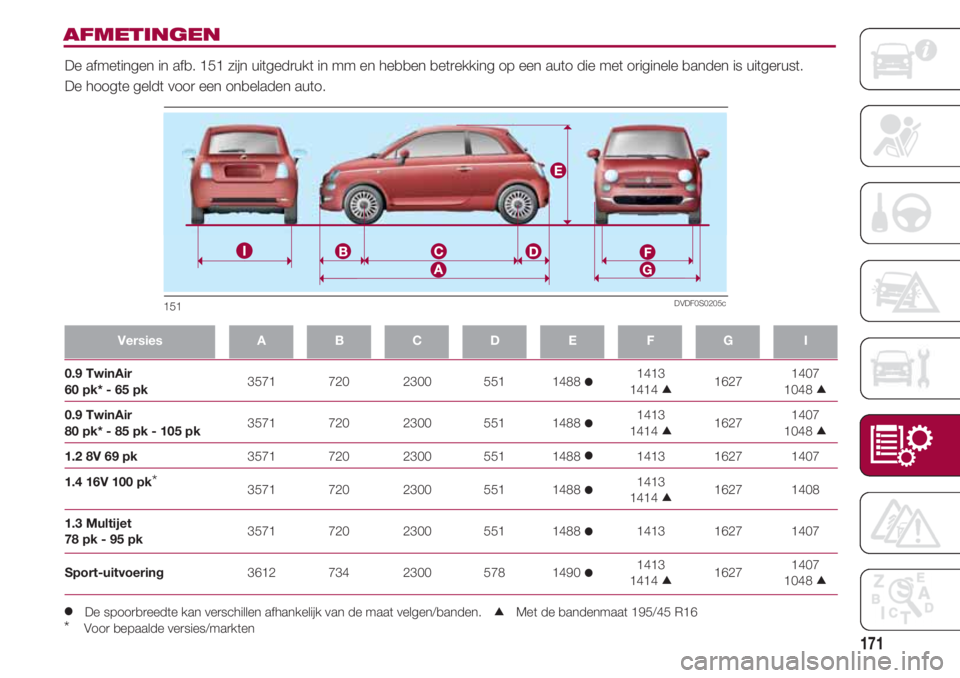

AFMETINGEN
De afmetingen in afb. 151 zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust.
De hoogte geldt voor een onbeladen auto.

TECHNISCHE GEGEVENS
172
0.9 TwinAir 60 pk 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S)
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S)
0.9 TwinAir 65 pk 5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
0.9 TwinAir 80 pk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
0.9 TwinAir 85 pk 6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 R14 80P (*)
0.9 TwinAir105 pk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 80P
VersiesVelgenGemonteerde
bandenWinterbandenReservewiel
WIELEN30) 32) 40) 44) 15)
VelgBand
4.00Bx14 ET43 135x80 B14 84M4.00Bx14 ET43 135x80 B14 84M (**)
Voor bepaalde versies/markten  Lichtmetalen velgen  Niet geschikt voor sneeuwkettingen
(*) Alleen voor 0.9 TwinAir 80 pk-versies (**) Behalve de 0.9 TwinAir 80 pk-versie
VELGEN EN BANDEN

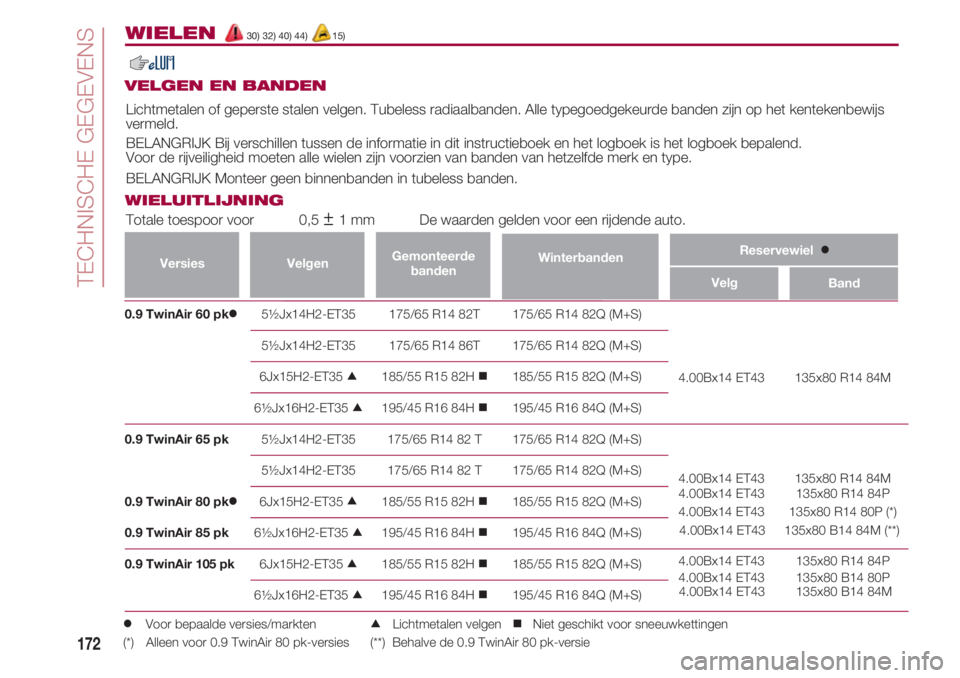

Lichtmetalen of geperste stalen velgen. Tubeless radiaalbanden. Alle typegoedgekeurde banden zijn op het kentekenbewijs
vermeld.
BELANGRIJK Bij verschillen tussen de informatie in dit instructieboek en het logboek is het logboek bepalend.
Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.
WIELUITLIJNING
Totale toespoor voor 0,5 ± 1 mm De waarden gelden voor een rijdende auto.

173

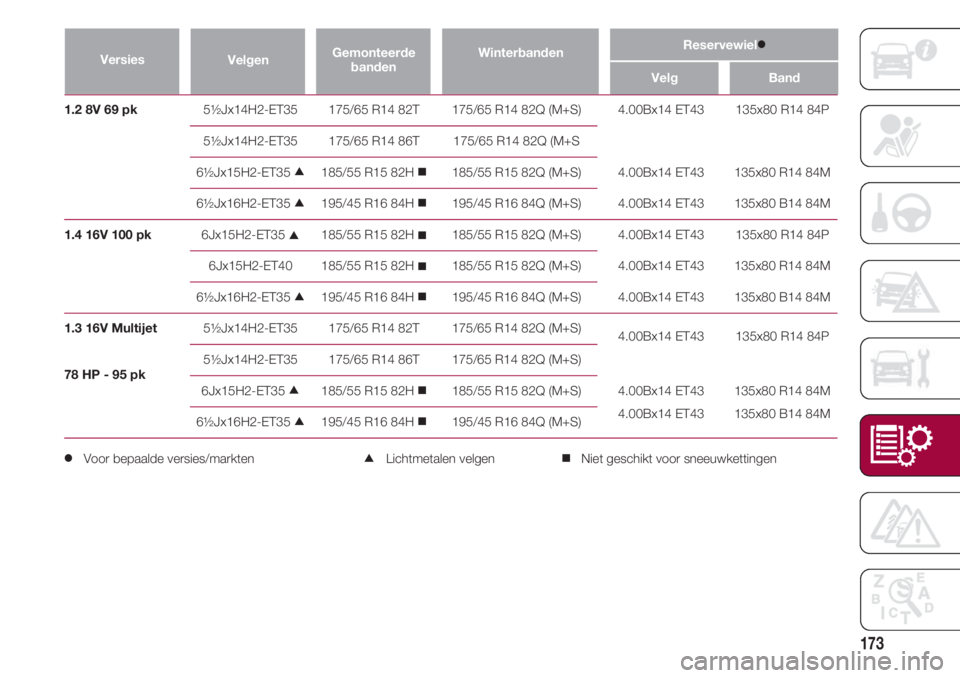

1.2 8V 69 pk 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S
6½Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.4 16V 100 pk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6Jx15H2-ET40 185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.3 16V Multijet 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84P
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S) 78 HP - 95 pk
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M
6½Jx16H2-ET35  195/45 R16 84H

 195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
Voor bepaalde versies/markten  Lichtmetalen velgen  Niet geschikt voor sneeuwkettingen
VersiesGemonteerde
bandenWinterbandenReservewiel
VelgBand
Velgen

TECHNISCHE GEGEVENS

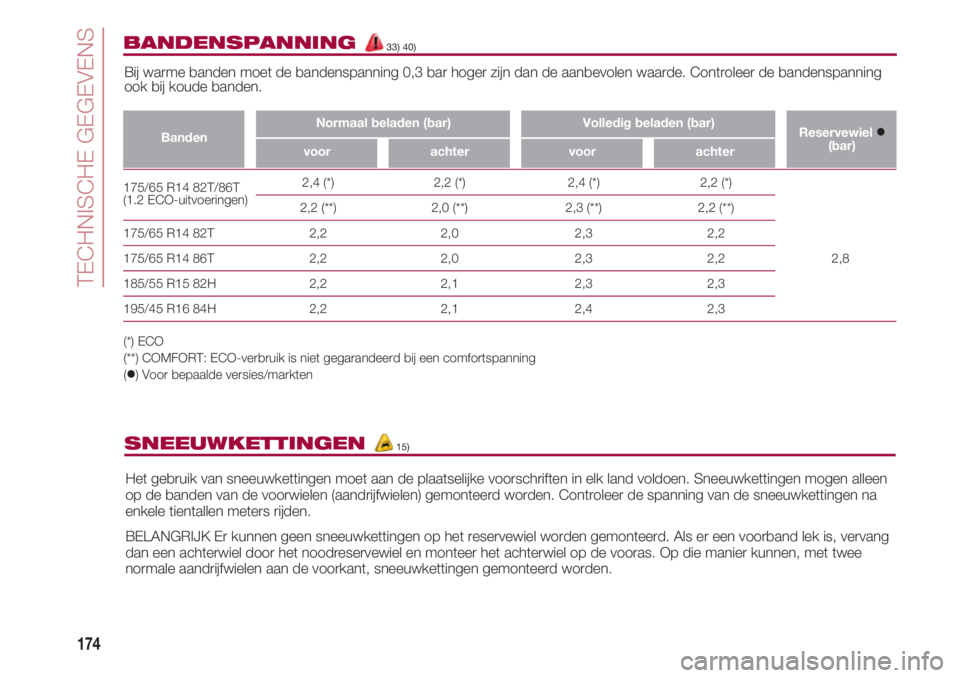

174
175/65 R14 82T/86T 2,4 (*) 2,2 (*) 2,4 (*)
2,2 (*)(1.2 ECO-uitvoeringen)
2,2 (**) 2,0 (**) 2,3 (**) 2,2 (**)
175/65 R14 82T 2,2 2,0 2,3
2,2
175/65 R14 86T 2,2 2,0 2,3 2,2 2,8
185/55 R15 82H 2,2 2,1 2,3 2,3
195/45 R16 84H 2,2 2,1 2,4 2,3
BandenNormaal beladen (bar)
achtervoor
Volledig beladen (bar)
achtervoor
Reservewiel (bar)
(*) ECO
(**) COMFORT: ECO-verbruik is niet gegarandeerd bij een comfortspanning
(
) Voor bepaalde versies/markten
BANDENSPANNING 33) 40)
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de aanbevolen waarde. Controleer de bandenspanning
ook bij koude banden.
SNEEUWKETTINGEN 15)
Het gebruik van sneeuwkettingen moet aan de plaatselijke voorschriften in elk land voldoen. Sneeuwkettingen mogen alleen
op de banden van de voorwielen (aandrijfwielen) gemonteerd worden. Controleer de spanning van de sneeuwkettingen na
enkele tientallen meters rijden.
BELANGRIJK Er kunnen geen sneeuwkettingen op het reservewiel worden gemonteerd. Als er een voorband lek is, vervang
dan een achterwiel door het noodreservewiel en monteer het achterwiel op de vooras. Op die manier kunnen, met twee
normale aandrijfwielen aan de voorkant, sneeuwkettingen gemonteerd worden.

175

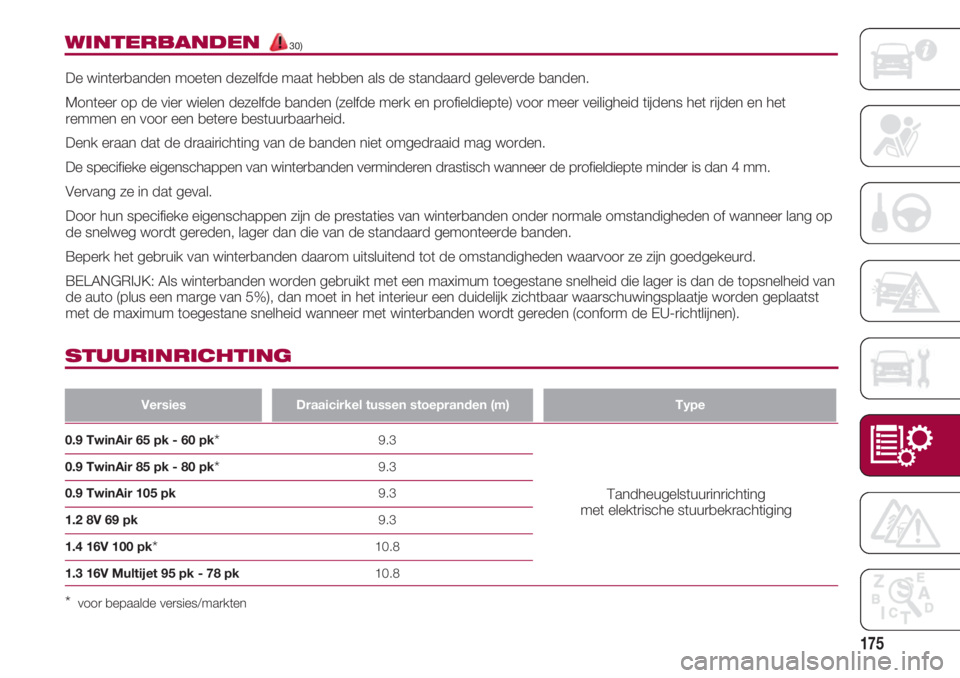

WINTERBANDEN 30)
De winterbanden moeten dezelfde maat hebben als de standaard geleverde banden.
Monteer op de vier wielen dezelfde banden (zelfde merk en profieldiepte) voor meer veiligheid tijdens het rijden en het
remmen en voor een betere bestuurbaarheid.
Denk eraan dat de draairichting van de banden niet omgedraaid mag worden.
De specifieke eigenschappen van winterbanden verminderen drastisch wanneer de profieldiepte minder is dan 4 mm.
Vervang ze in dat geval.
Door hun specifieke eigenschappen zijn de prestaties van winterbanden onder normale omstandigheden of wanneer lang op
de snelweg wordt gereden, lager dan die van de standaard gemonteerde banden.
Beperk het gebruik van winterbanden daarom uitsluitend tot de omstandigheden waarvoor ze zijn goedgekeurd.
BELANGRIJK: Als winterbanden worden gebruikt met een maximum toegestane snelheid die lager is dan de topsnelheid van
de auto (plus een marge van 5%), dan moet in het interieur een duidelijk zichtbaar waarschuwingsplaatje worden geplaatst
met de maximum toegestane snelheid wanneer met winterbanden wordt gereden (conform de EU-richtlijnen).
0.9 TwinAir 65 pk - 60 pk* 9.3
0.9 TwinAir 85 pk - 80 pk* 9.3
0.9 TwinAir 105 pk 9.3
1.2 8V 69 pk 9.3
1.4 16V 100 pk* 10.8
1.3 16V Multijet 95 pk - 78 pk 10.8
*voor bepaalde versies/markten
STUURINRICHTING
Versies Draaicirkel tussen stoepranden (m)Type
Tandheugelstuurinrichting
met elektrische stuurbekrachtiging

TECHNISCHE GEGEVENS
176
0.9 TwinAir 60 pk* 157 (in 4thgear)
0.9 TwinAir 65 pk 159 (in 4thgear)
0.9 TwinAir 80 pk* 171
0.9 TwinAir 85 pk 173
0.9 TwinAir 105 pk 188
1.2 8V 69 pk 160
1.2 8V 69 pk LPG 160
1.4 16V 100 pk* 182
1.3 16V 78 pk Euro 6 169
1.3 16V Multijet 95 pk 180
*voor bepaalde versies/markten

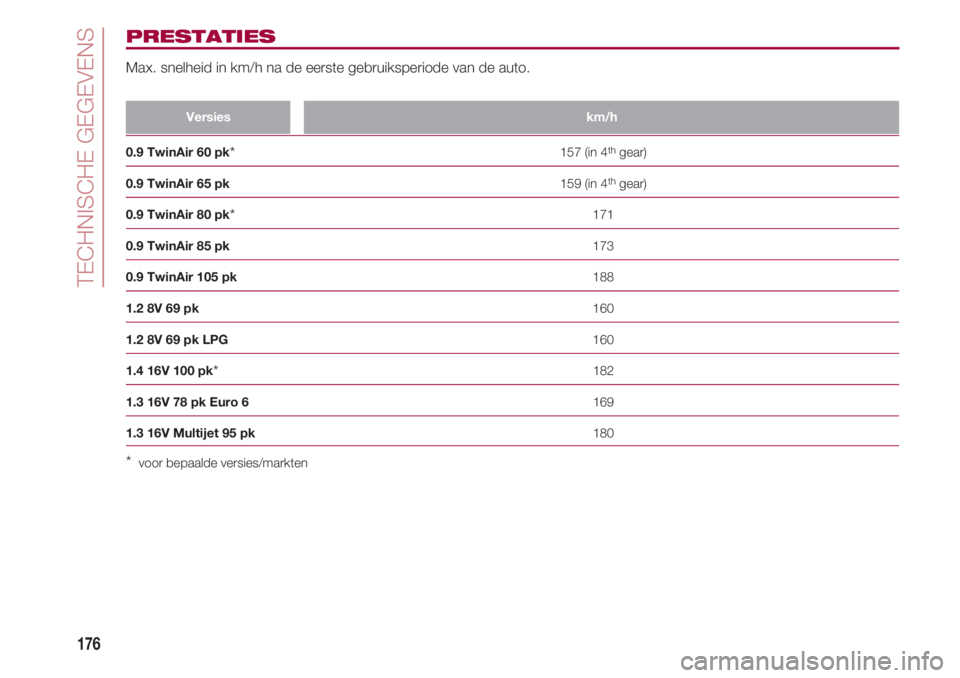

PRESTATIES
Max. snelheid in km/h na de eerste gebruiksperiode van de auto.
Versieskm/h

177
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en
zonder opties): 865 905 930/940  970/980  940 980
Nuttig laadvermogen
 bestuurder inbegrepen: 475 445 440 415 440 415
Maximum
toelaatbare belastingen
– vooras: 770 770 830 830 830 830
– achteras: 640 640 640 640 640 640
– totaal: 1340 1350 1370/1380  1385/1395  1380 1395
Trekgewichten
met geremde aanhanger: 800 800 800 800 800 800
aanhanger zonder remmen: 400 400 400 400 400 400
Maximum belasting op de trekhaak
met geremde aanhanger: 60 60 60 60 60 60
Gewichten (kg)
0.9 TwinAir
60 pk*- 65 pk0.9 TwinAir 105 pk
Indien speciale uitrusting wordt geplaatst (schuifdak, sleepverbinding, etc.) neemt het gewicht van de ongeladen auto toe, en reduceert
het nuttige laadvermogen.
Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de bestuurder dat goederen zodanig over de
bagageruimte en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
Dualogic versies.
* voor bepaalde versies/markten
0.9 TwinAir 80 pk*- 85 pk
GEWICHTEN

TECHNISCHE GEGEVENS
178
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en
zonder opties): 865/900  905/940  865 905 930/940  970/980
Nuttig laadvermogen  inclusief de bestuurder: 480/450  450/420  480 450 440 415
Maximum
toelaatbare belastingen
– vooras: 770 770 770 770 830 830
– achteras: 640 640 640 640 640 640
– totaal: 1345/1350  1355/1360  1345 1355 1370/1380  1385/1395
Trekgewichten
met geremde aanhanger: 800 800 800 800 800 800
aanhanger zonder remmen: 400 400 400 400 400 400
Maximum belasting op de trekhaak
met geremde aanhanger: 60 60 60 60 60 60
Gewichten (kg)
1.2 8V 69 pk
Indien speciale uitrusting wordt geplaatst (schuifdak, sleepverbinding, etc.) neemt het gewicht van de ongeladen auto toe, en reduceert
het nuttige laadvermogen.
Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de bestuurder dat goederen zodanig over de
bagageruimte en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
Dualogic versies.
* voor bepaalde versies/markten
1.4 16V 100 pk*1.2 8V 69 pk EVO2 S&S
