QUADRO DE INSTRUMENTOS
VERSÕES COM DISPLAY MULTIFUNÇÕES
A taquímetro (indicador de velocidade)
B conta-rotações (as versões Diesel têm o
fundo de escala a 6
RPMX1000)
C display com indicadores digitais do nível
de combustível e temperatura do líquido
de arrefecimento do motor
As luzes avisadoras
mtEexistem
apenas nas versões Diesel.
Luz avisadora apenas presente em
versões Duaogic.
DVDF0S0222c2

CONHECIMENTO DO VEÍCULO
10
DVDF0S171c3

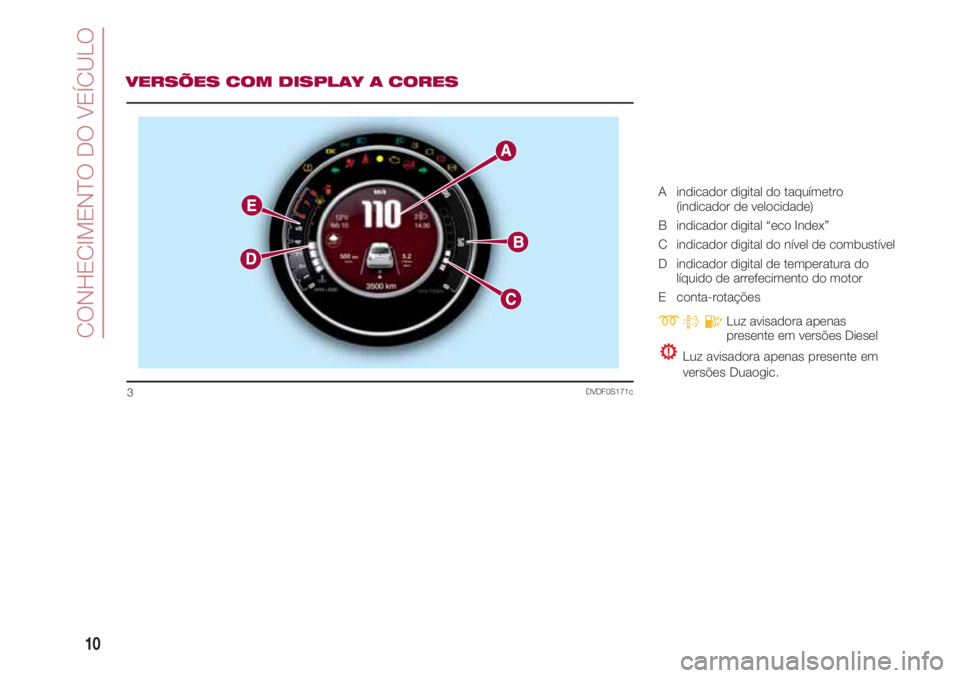

VERSÕES COM DISPLAY A CORES
A indicador digital do taquímetro
(indicador de velocidade)
B indicador digital “eco Index”
C indicador digital do nível de combustível
D indicador digital de temperatura do
líquido de arrefecimento do motor
E conta-rotações
mtELuz avisadora apenas
presente em versões Diesel
Luz avisadora apenas presente em
versões Duaogic.

11

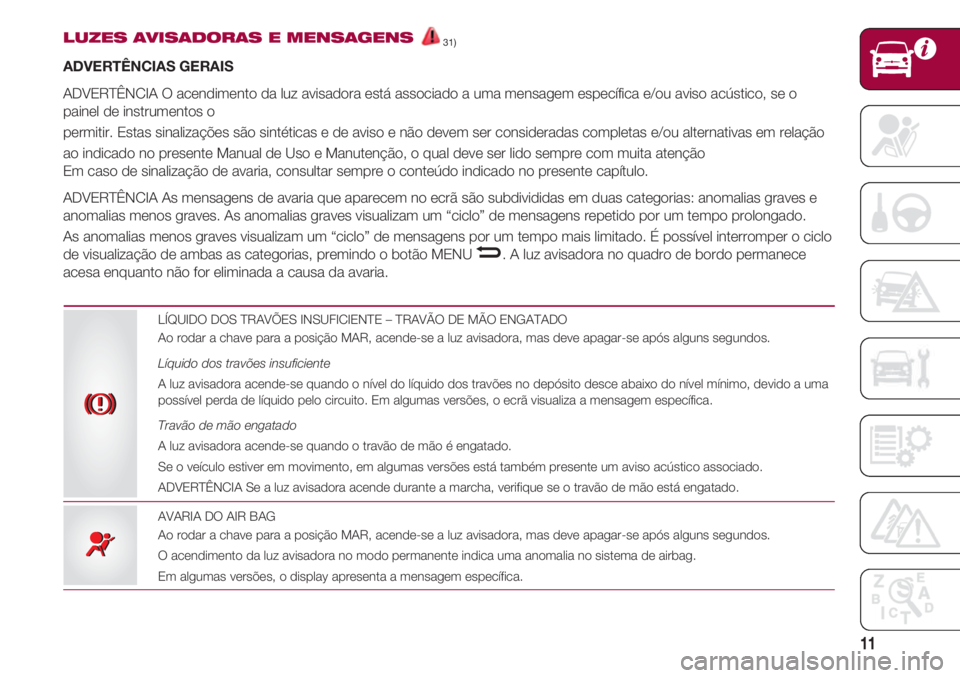

LUZES AVISADORAS E MENSAGENS31)
ADVERTÊNCIAS GERAIS
ADVERTÊNCIA O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, se o
painel de instrumentos o
permitir. Estas sinalizações são sintéticas e de aviso e não devem ser consideradas completas e/ou alternativas em relação
ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção
Em caso de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
ADVERTÊNCIA As mensagens de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e
anomalias menos graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado.
As anomalias menos graves visualizam um “ciclo” de mensagens por um tempo mais limitado. É possível interromper o ciclo
de visualização de ambas as categorias, premindo o botão MENU . A luz avisadora no quadro de bordo permanece
acesa enquanto não for eliminada a causa da avaria.
–
LÍQUIDO DOS TRAVÕES INSUFICIENTE – TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível mínimo, devido a uma
possível perda de líquido pelo circuito. Em algumas versões, o ecrã visualiza a mensagem específica.
Travão de mão engatado
A luz avisadora acende-se quando o travão de mão é engatado.
Se o veículo estiver em movimento, em algumas versões está também presente um aviso acústico associado.
ADVERTÊNCIA Se a luz avisadora acende durante a marcha, verifique se o travão de mão está engatado.
AVARIA DO AIR BAG
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
O acendimento da luz avisadora no modo permanente indica uma anomalia no sistema de airbag.
Em algumas versões, o display apresenta a mensagem específica.
xx
¬¬

CONHECIMENTO DO VEÍCULO
12

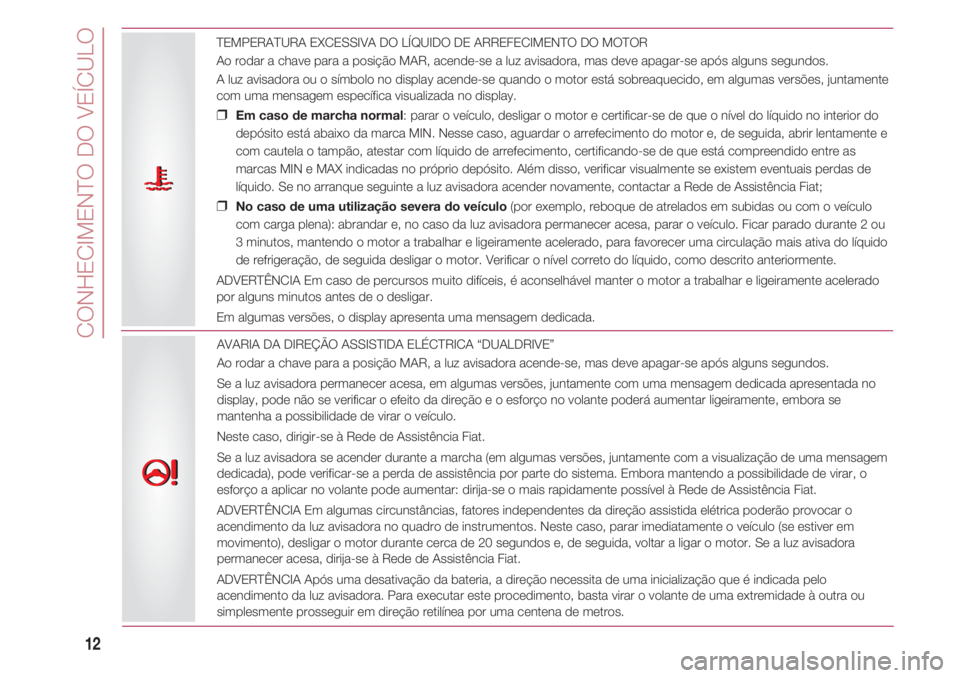

TEMPERATURA EXCESSIVA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora ou o símbolo no display acende-se quando o motor está sobreaquecido, em algumas versões, juntamente
com uma mensagem específica visualizada no display.
❒ Em caso de marcha normal: parar o veículo, desligar o motor e certificar-se de que o nível do líquido no interior do
depósito está abaixo da marca MIN. Nesse caso, aguardar o arrefecimento do motor e, de seguida, abrir lentamente e
com cautela o tampão, atestar com líquido de arrefecimento, certificando-se de que está compreendido entre as
marcas MIN e MAX indicadas no próprio depósito. Além disso, verificar visualmente se existem eventuais perdas de
líquido. Se no arranque seguinte a luz avisadora acender novamente, contactar a Rede de Assistência Fiat;
❒ No caso de uma utilização severa do veículo(por exemplo, reboque de atrelados em subidas ou com o veículo
com carga plena): abrandar e, no caso da luz avisadora permanecer acesa, parar o veículo. Ficar parado durante 2 ou
3 minutos, mantendo o motor a trabalhar e ligeiramente acelerado, para favorecer uma circulação mais ativa do líquido
de refrigeração, de seguida desligar o motor. Verificar o nível correto do líquido, como descrito anteriormente.
ADVERTÊNCIA Em caso de percursos muito difíceis, é aconselhável manter o motor a trabalhar e ligeiramente acelerado
por alguns minutos antes de o desligar.
Em algumas versões, o display apresenta uma mensagem dedicada.
uu
{{
AVARIA DA DIREÇÃO ASSISTIDA ELÉCTRICA “DUALDRIVE”
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Se a luz avisadora permanecer acesa, em algumas versões, juntamente com uma mensagem dedicada apresentada no
display, pode não se verificar o efeito da direção e o esforço no volante poderá aumentar ligeiramente, embora se
mantenha a possibilidade de virar o veículo.
Neste caso, dirigir-se à Rede de Assistência Fiat.
Se a luz avisadora se acender durante a marcha (em algumas versões, juntamente com a visualização de uma mensagem
dedicada), pode verificar-se a perda de assistência por parte do sistema. Embora mantendo a possibilidade de virar, o
esforço a aplicar no volante pode aumentar: dirija-se o mais rapidamente possível à Rede de Assistência Fiat.
ADVERTÊNCIA Em algumas circunstâncias, fatores independentes da direção assistida elétrica poderão provocar o
acendimento da luz avisadora no quadro de instrumentos. Neste caso, parar imediatamente o veículo (se estiver em
movimento), desligar o motor durante cerca de 20 segundos e, de seguida, voltar a ligar o motor. Se a luz avisadora
permanecer acesa, dirija-se à Rede de Assistência Fiat.
ADVERTÊNCIA Após uma desativação da bateria, a direção necessita de uma inicialização que é indicada pelo
acendimento da luz avisadora. Para executar este procedimento, basta virar o volante de uma extremidade à outra ou
simplesmente prosseguir em direção retilínea por uma centena de metros.

13
PRESSÃO INSUFICIENTE DO ÓLEO DO MOTOR / ÓLEO DO MOTOR DEGRADADO
Ao rodar a chave para a posição MAR, a luz avisadora (para versões/mercados, onde previsto) acende-se, mas deve
apagar-se assim que se liga o motor.
NOTA Para versões/mercados, onde previsto, a luz avisadora poderá ser de cor amarela âmbar.
Pressão do óleo do motor insuficiente
A luz avisadora ou símbolo acende-se no modo fixo juntamente com a mensagem visualizada no display (para
versões/mercados, onde previsto) quando o sistema deteta uma pressão insuficiente do óleo do motor.
Óleo do motor degradado
A luz avisadora acende-se e, para versões/mercados, onde previsto, é visualizada uma mensagem no display.
Em função das versões, a luz avisadora pode ficar intermitente com os seguintes modo:
❑ durante ciclos de 3 minutos com intervalos de luz avisadora apagada de 5 segundos até o óleo ser substituído.
Após a primeira sinalização, a cada arranque do motor, a luz avisadora continuará intermitente nos modos indicados
anteriormente até o óleo ser substituído. O display exibe, para além da luz avisadora, uma mensagem específica
(para versões/mercados, onde previsto). O acendimento desta luz avisadora não deve ser considerado um defeito do
veículo, mas serve para avisar o cliente que a utilização normal do veículo levou à necessidade de substituir o óleo.
A degradação do óleo do motor é acelerada por:
❑ utilização prevalecente do veículo em cidade, o que torna mais frequente o processo de regeneração do DPF;
❑ utilização do veículo em percursos breves, impedindo que o motor atinja a temperatura de regime;
❑ interrupções repetidas do processo de regeneração assinaladas através do acendimento da luz avisadora DPF.
vv
vv
PORTAS / CAPOT DO MOTOR / BAGAGEIRA ABERTOS (versões com display multifunções)
A luz avisadora acende-se, em algumas versões, quando uma ou mais portas, ou a tampa da bagageira ou o capot do motor
(para versões/mercados, onde previsto) não estão perfeitamente fechadas juntamente com uma mensagem específica.
Com as portas abertas e o veículo em movimento, é emitida uma sinalização acústica.
ww

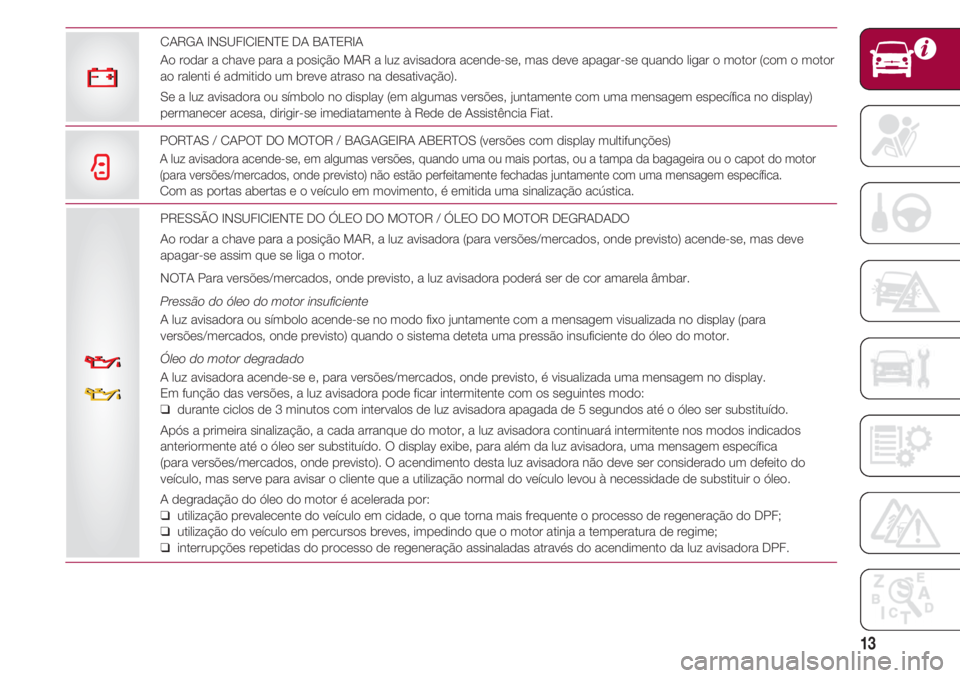

CARGA INSUFICIENTE DA BATERIA
Ao rodar a chave para a posição MAR a luz avisadora acende-se, mas deve apagar-se quando ligar o motor (com o motor
ao ralenti é admitido um breve atraso na desativação).
Se a luz avisadora ou símbolo no display (em algumas versões, juntamente com uma mensagem específica no display)
permanecer acesa, dirigir-se imediatamente à Rede de Assistência Fiat.

CONHECIMENTO DO VEÍCULO
14
R
S

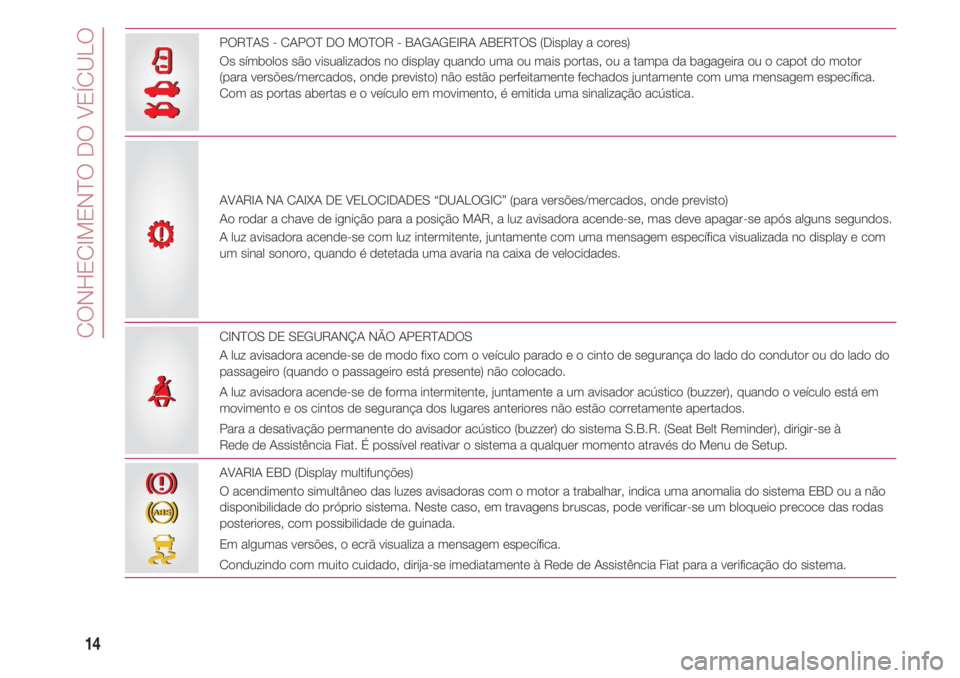

PORTAS - CAPOT DO MOTOR - BAGAGEIRA ABERTOS (Display a cores)
Os símbolos são visualizados no display quando uma ou mais portas, ou a tampa da bagageira ou o capot do motor
(para versões/mercados, onde previsto) não estão perfeitamente fechados juntamente com uma mensagem específica.
Com as portas abertas e o veículo em movimento, é emitida uma sinalização acústica.
R
S
AVARIA NA CAIXA DE VELOCIDADES “DUALOGIC” (para versões/mercados, onde previsto)
Ao rodar a chave de ignição para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se com luz intermitente, juntamente com uma mensagem específica visualizada no display e com
um sinal sonoro, quando é detetada uma avaria na caixa de velocidades.
CINTOS DE SEGURANÇA NÃO APERTADOS
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança do lado do condutor ou do lado do
passageiro (quando o passageiro está presente) não colocado.
A luz avisadora acende-se de forma intermitente, juntamente a um avisador acústico (buzzer), quando o veículo está em
movimento e os cintos de segurança dos lugares anteriores não estão corretamente apertados.
Para a desativação permanente do avisador acústico (buzzer) do sistema S.B.R. (Seat Belt Reminder), dirigir-se à
Rede de Assistência Fiat. É possível reativar o sistema a qualquer momento através do Menu de Setup.
<<
AVARIA EBD (Display multifunções)
O acendimento simultâneo das luzes avisadoras com o motor a trabalhar, indica uma anomalia do sistema EBD ou a não
disponibilidade do próprio sistema. Neste caso, em travagens bruscas, pode verificar-se um bloqueio precoce das rodas
posteriores, com possibilidade de guinada.
Em algumas versões, o ecrã visualiza a mensagem específica.
Conduzindo com muito cuidado, dirija-se imediatamente à Rede de Assistência Fiat para a verificação do sistema.
x
>x
>

15

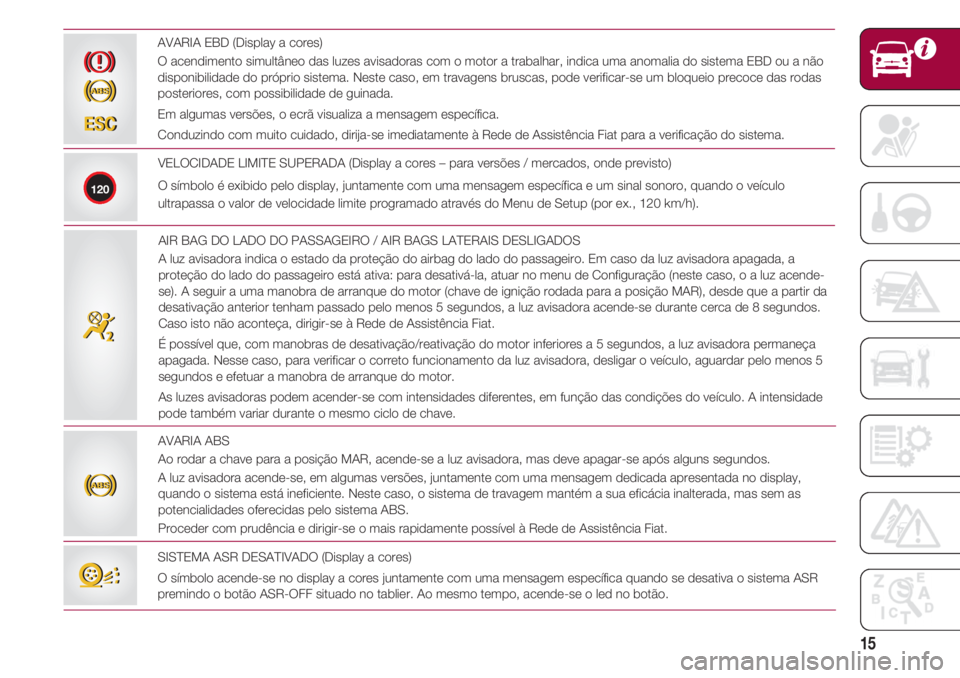

AVARIA EBD (Display a cores)
O acendimento simultâneo das luzes avisadoras com o motor a trabalhar, indica uma anomalia do sistema EBD ou a não
disponibilidade do próprio sistema. Neste caso, em travagens bruscas, pode verificar-se um bloqueio precoce das rodas
posteriores, com possibilidade de guinada.
Em algumas versões, o ecrã visualiza a mensagem específica.
Conduzindo com muito cuidado, dirija-se imediatamente à Rede de Assistência Fiat para a verificação do sistema.
x
>x
>
VELOCIDADE LIMITE SUPERADA (Display a cores – para versões / mercados, onde previsto)
O símbolo é exibido pelo display, juntamente com uma mensagem específica e um sinal sonoro, quando o veículo
ultrapassa o valor de velocidade limite programado através do Menu de Setup (por ex., 120 km/h).
120
AIR BAG DO LADO DO PASSAGEIRO / AIR BAGS LATERAIS DESLIGADOS
A luz avisadora indica o estado da proteção do airbag do lado do passageiro. Em caso da luz avisadora apagada, a
proteção do lado do passageiro está ativa: para desativá-la, atuar no menu de Configuração (neste caso, o a luz acende-
se). A seguir a uma manobra de arranque do motor (chave de ignição rodada para a posição MAR), desde que a partir da
desativação anterior tenham passado pelo menos 5 segundos, a luz avisadora acende-se durante cerca de 8 segundos.
Caso isto não aconteça, dirigir-se à Rede de Assistência Fiat.
É possível que, com manobras de desativação/reativação do motor inferiores a 5 segundos, a luz avisadora permaneça
apagada. Nesse caso, para verificar o correto funcionamento da luz avisadora, desligar o veículo, aguardar pelo menos 5
segundos e efetuar a manobra de arranque do motor.
As luzes avisadoras podem acender-se com intensidades diferentes, em função das condições do veículo. A intensidade
pode também variar durante o mesmo ciclo de chave.
““
ESCESC
SISTEMA ASR DESATIVADO (Display a cores)
O símbolo acende-se no display a cores juntamente com uma mensagem específica quando se desativa o sistema ASR
premindo o botão ASR-OFF situado no tablier. Ao mesmo tempo, acende-se o led no botão.
VV
AVARIA ABS
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se, em algumas versões, juntamente com uma mensagem dedicada apresentada no display,
quando o sistema está ineficiente. Neste caso, o sistema de travagem mantém a sua eficácia inalterada, mas sem as
potencialidades oferecidas pelo sistema ABS.
Proceder com prudência e dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
>>

CONHECIMENTO DO VEÍCULO
16

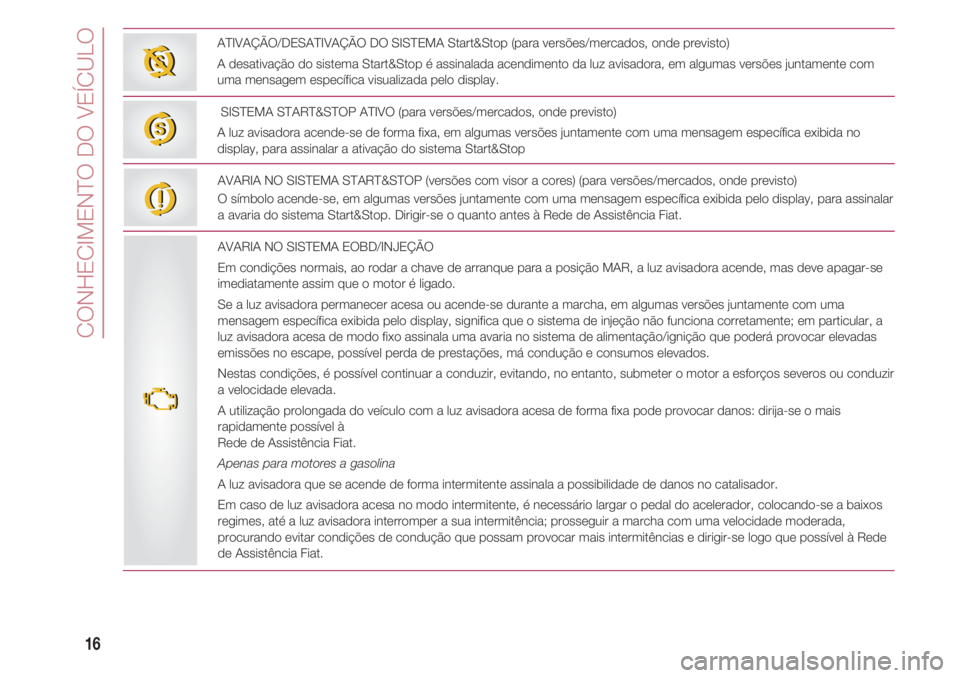

ATIVAÇÃO/DESATIVAÇÃO DO SISTEMA Start&Stop (para versões/mercados, onde previsto)
A desativação do sistema Start&Stop é assinalada acendimento da luz avisadora, em algumas versões juntamente com
uma mensagem específica visualizada pelo display.
TT
SISTEMA START&STOP ATIVO (para versões/mercados, onde previsto)
A luz avisadora acende-se de forma fixa, em algumas versões juntamente com uma mensagem específica exibida no
display, para assinalar a ativação do sistema Start&Stop
UU
AVARIA NO SISTEMA EOBD/INJEÇÃO
Em condições normais, ao rodar a chave de arranque para a posição MAR, a luz avisadora acende, mas deve apagar-se
imediatamente assim que o motor é ligado.
Se a luz avisadora permanecer acesa ou acende-se durante a marcha, em algumas versões juntamente com uma
mensagem específica exibida pelo display, significa que o sistema de injeção não funciona corretamente; em particular, a
luz avisadora acesa de modo fixo assinala uma avaria no sistema de alimentação/ignição que poderá provocar elevadas
emissões no escape, possível perda de prestações, má condução e consumos elevados.
Nestas condições, é possível continuar a conduzir, evitando, no entanto, submeter o motor a esforços severos ou conduzir
a velocidade elevada.
A utilização prolongada do veículo com a luz avisadora acesa de forma fixa pode provocar danos: dirija-se o mais
rapidamente possível à
Rede de Assistência Fiat.
Apenas para motores a gasolina
A luz avisadora que se acende de forma intermitente assinala a possibilidade de danos no catalisador.
Em caso de luz avisadora acesa no modo intermitente, é necessário largar o pedal do acelerador, colocando-se a baixos
regimes, até a luz avisadora interromper a sua intermitência; prosseguir a marcha com uma velocidade moderada,
procurando evitar condições de condução que possam provocar mais intermitências e dirigir-se logo que possível à Rede
de Assistência Fiat. AVARIA NO SISTEMA START&STOP (versões com visor a cores) (para versões/mercados, onde previsto)
O símbolo acende-se, em algumas versões juntamente com uma mensagem específica exibida pelo display, para assinalar
a avaria do sistema Start&Stop. Dirigir-se o quanto antes à Rede de Assistência Fiat.
jj
UU

17

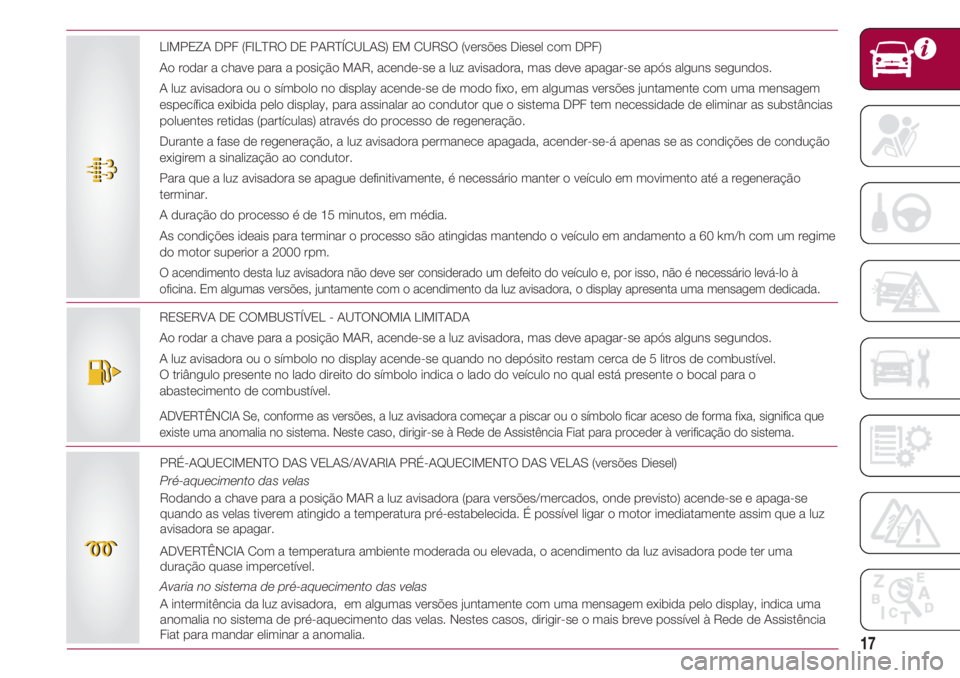

RESERVA DE COMBUSTÍVEL - AUTONOMIA LIMITADA
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora ou o símbolo no display acende-se quando no depósito restam cerca de 5 litros de combustível.
O triângulo presente no lado direito do símbolo indica o lado do veículo no qual está presente o bocal para o
abastecimento de combustível.
ADVERTÊNCIA Se, conforme as versões, a luz avisadora começar a piscar ou o símbolo ficar aceso de forma fixa, significa que
existe uma anomalia no sistema. Neste caso, dirigir-se à Rede de Assistência Fiat para proceder à verificação do sistema.
PRÉ-AQUECIMENTO DAS VELAS/AVARIA PRÉ-AQUECIMENTO DAS VELAS (versões Diesel)
Pré-aquecimento das velas
Rodando a chave para a posição MAR a luz avisadora (para versões/mercados, onde previsto) acende-se e apaga-se
quando as velas tiverem atingido a temperatura pré-estabelecida. É possível ligar o motor imediatamente assim que a luz
avisadora se apagar.
ADVERTÊNCIA Com a temperatura ambiente moderada ou elevada, o acendimento da luz avisadora pode ter uma
duração quase impercetível.
Avaria no sistema de pré-aquecimento das velas
A intermitência da luz avisadora, em algumas versões juntamente com uma mensagem exibida pelo display, indica uma
anomalia no sistema de pré-aquecimento das velas. Nestes casos, dirigir-se o mais breve possível à Rede de Assistência
Fiat para mandar eliminar a anomalia.
mm
LIMPEZA DPF (FILTRO DE PARTÍCULAS) EM CURSO (versões Diesel com DPF)
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora ou o símbolo no display acende-se de modo fixo, em algumas versões juntamente com uma mensagem
específica exibida pelo display, para assinalar ao condutor que o sistema DPF tem necessidade de eliminar as substâncias
poluentes retidas (partículas) através do processo de regeneração.
Durante a fase de regeneração, a luz avisadora permanece apagada, acender-se-á apenas se as condições de condução
exigirem a sinalização ao condutor.
Para que a luz avisadora se apague definitivamente, é necessário manter o veículo em movimento até a regeneração
terminar.
A duração do processo é de 15 minutos, em média.
As condições ideais para terminar o processo são atingidas mantendo o veículo em andamento a 60 km/h com um regime
do motor superior a 2000 rpm.
O acendimento desta luz avisadora não deve ser considerado um defeito do veículo e, por isso, não é necessário levá-lo à
oficina. Em algumas versões, juntamente com o acendimento da luz avisadora, o display apresenta uma mensagem dedicada.
tt

CONHECIMENTO DO VEÍCULO
18

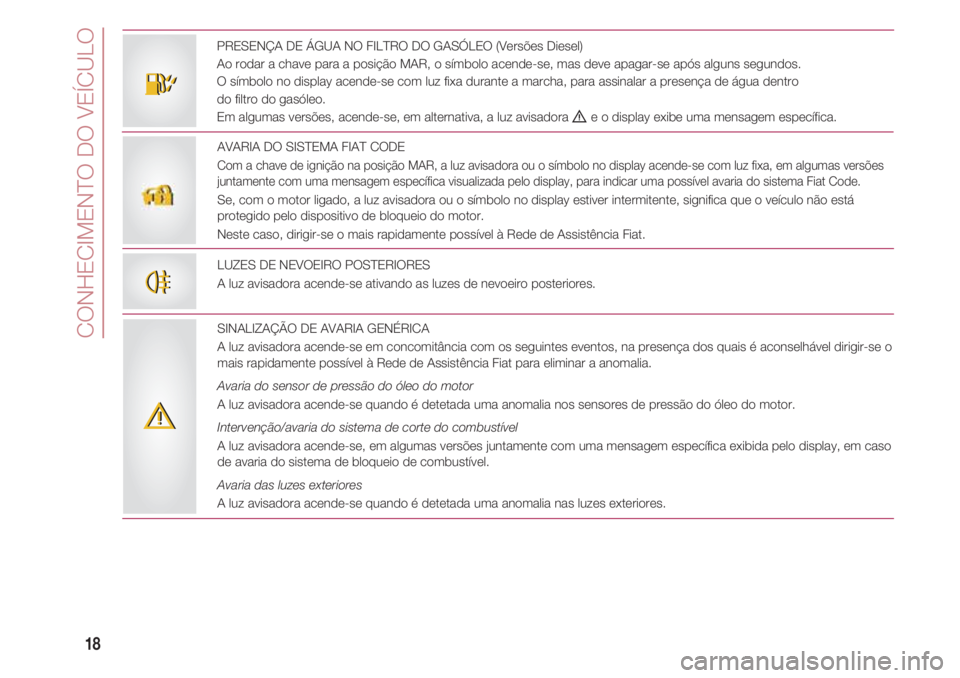

PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO (Versões Diesel)
Ao rodar a chave para a posição MAR, o símbolo acende-se, mas deve apagar-se após alguns segundos.
O símbolo no display acende-se com luz fixa durante a marcha, para assinalar a presença de água dentro
do filtro do gasóleo.
Em algumas versões, acende-se, em alternativa, a luz avisadora
èe o display exibe uma mensagem específica.
EE
AVARIA DO SISTEMA FIAT CODE
Com a chave de ignição na posição MAR, a luz avisadora ou o símbolo no display acende-se com luz fixa, em algumas versões
juntamente com uma mensagem específica visualizada pelo display, para indicar uma possível avaria do sistema Fiat Code.
Se, com o motor ligado, a luz avisadora ou o símbolo no display estiver intermitente, significa que o veículo não está
protegido pelo dispositivo de bloqueio do motor.
Neste caso, dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
LUZES DE NEVOEIRO POSTERIORES
A luz avisadora acende-se ativando as luzes de nevoeiro posteriores.
SINALIZAÇÃO DE AVARIA GENÉRICA
A luz avisadora acende-se em concomitância com os seguintes eventos, na presença dos quais é aconselhável dirigir-se o
mais rapidamente possível à Rede de Assistência Fiat para eliminar a anomalia.
Avaria do sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detetada uma anomalia nos sensores de pressão do óleo do motor.
Intervenção/avaria do sistema de corte do combustível
A luz avisadora acende-se, em algumas versões juntamente com uma mensagem específica exibida pelo display, em caso
de avaria do sistema de bloqueio de combustível.
Avaria das luzes exteriores
A luz avisadora acende-se quando é detetada uma anomalia nas luzes exteriores.
44
èè
