FIAT 500L LIVING 2018 Instrukcja obsługi (in Polish)

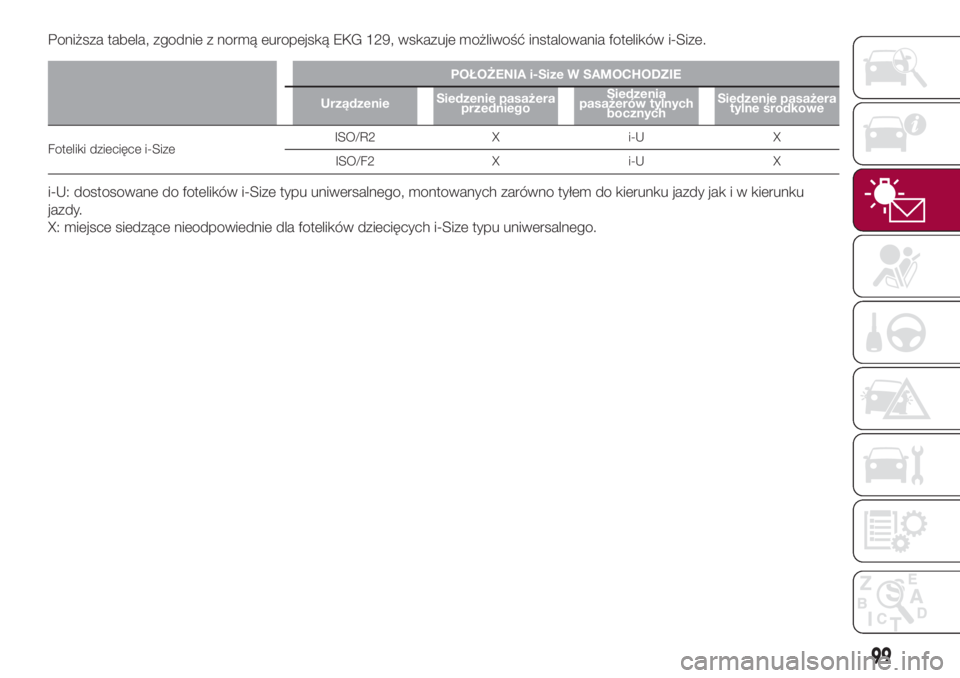

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie pasażera
tylne środkowe
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku
jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
99

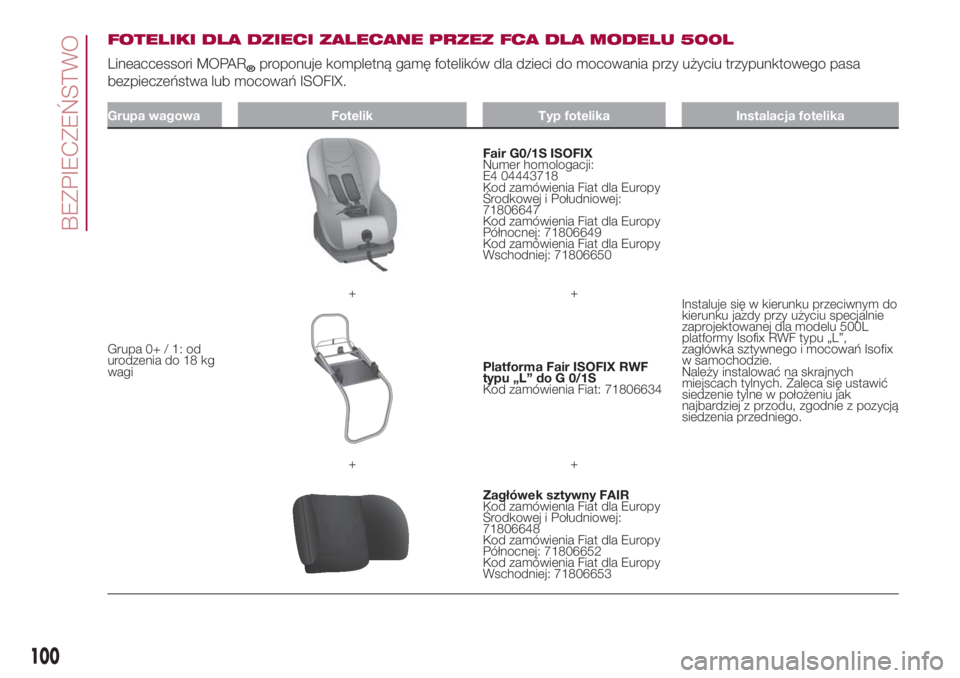

FOTELIKI DLA DZIECI ZALECANE PRZEZ FCA DLA MODELU 500L
Lineaccessori MOPAR
®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ / 1: od
urodzenia do 18 kg
wagi
Fair G0/1S ISOFIX
Numer homologacji:
E4 04443718
Kod zamówienia Fiat dla Europy
Środkowej i Południowej:
71806647
Kod zamówienia Fiat dla Europy
Północnej: 71806649
Kod zamówienia Fiat dla Europy
Wschodniej: 71806650
Instaluje się w kierunku przeciwnym do
kierunku jazdy przy użyciu specjalnie
zaprojektowanej dla modelu 500L
platformy Isofix RWF typu „L”,
zagłówka sztywnego i mocowań Isofix
w samochodzie.
Należy instalować na skrajnych
miejscach tylnych. Zaleca się ustawić
siedzenie tylne w położeniu jak
najbardziej z przodu, zgodnie z pozycją
siedzenia przedniego. ++
Platforma Fair ISOFIX RWF
typu „L” do G 0/1S
Kod zamówienia Fiat: 71806634
++
Zagłówek sztywny FAIR
Kod zamówienia Fiat dla Europy
Środkowej i Południowej:
71806648
Kod zamówienia Fiat dla Europy
Północnej: 71806652
Kod zamówienia Fiat dla Europy
Wschodniej: 71806653
100
BEZPIECZEŃSTWO

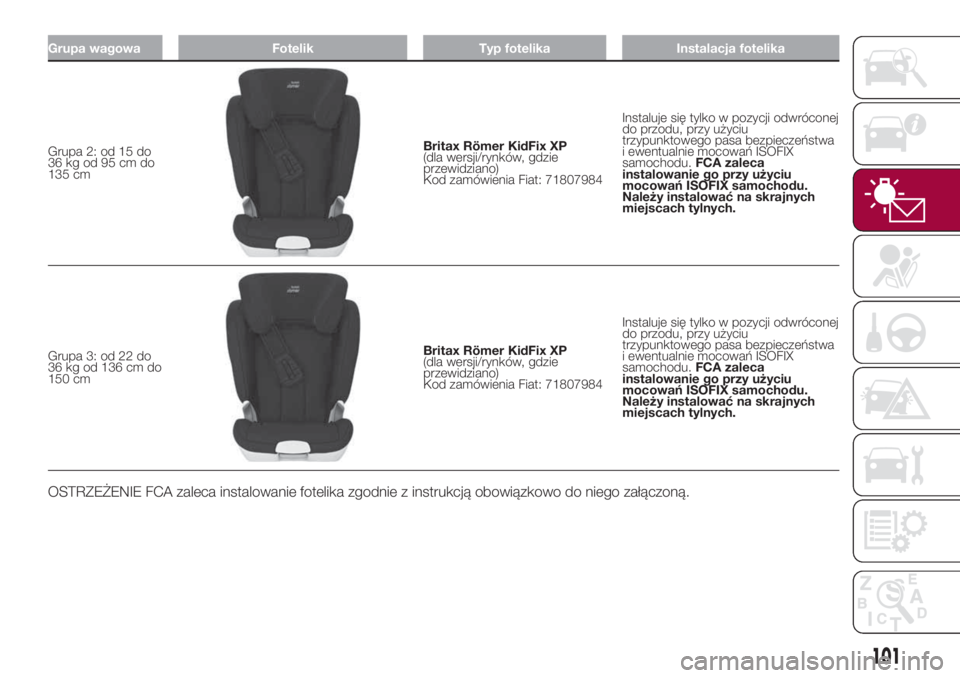

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 2: od 15 do
36 kg od 95 cm do
135 cmBritax Römer KidFix XP
(dla wersji/rynków, gdzie
przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.FCA zaleca
instalowanie go przy użyciu
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych.
Grupa 3: od 22 do
36 kg od 136 cm do
150 cm
Britax Römer KidFix XP
(dla wersji/rynków, gdzie
przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.FCA zaleca
instalowanie go przy użyciu
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
101

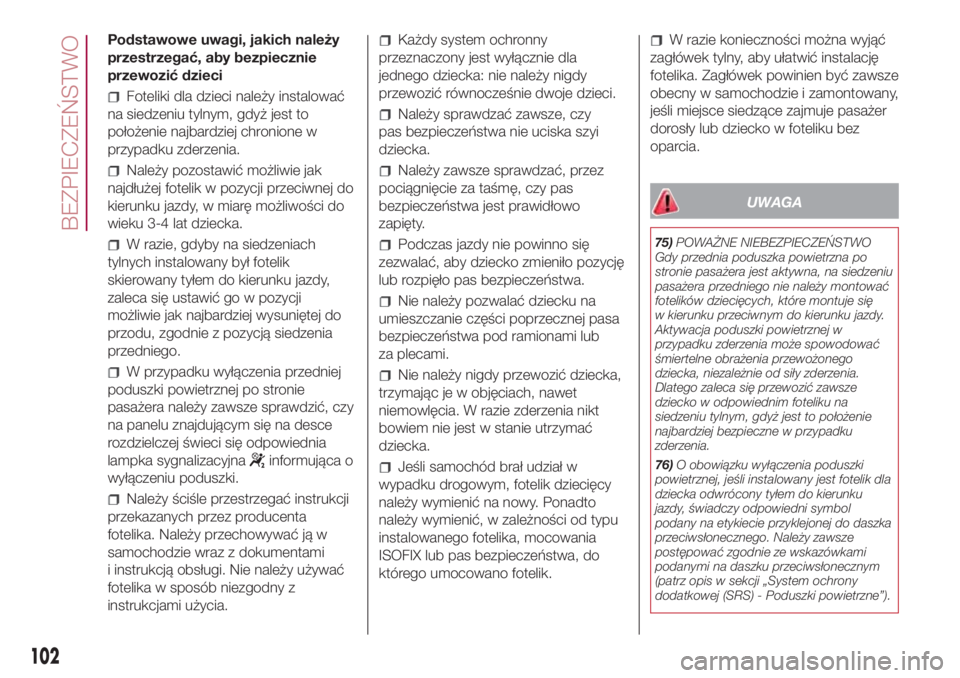

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione w
przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W razie, gdyby na siedzeniach
tylnych instalowany był fotelik
skierowany tyłem do kierunku jazdy,
zaleca się ustawić go w pozycji
możliwie jak najbardziej wysuniętej do
przodu, zgodnie z pozycją siedzenia
przedniego.
W przypadku wyłączenia przedniej
poduszki powietrznej po stronie
pasażera należy zawsze sprawdzić, czy
na panelu znajdującym się na desce
rozdzielczej świeci się odpowiednia
lampka sygnalizacyjna
informująca o
wyłączeniu poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją w
samochodzie wraz z dokumentami
i instrukcją obsługi. Nie należy używać
fotelika w sposób niezgodny z
instrukcjami użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy
pas bezpieczeństwa nie uciska szyi
dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub
za plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Jeśli samochód brał udział w
wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
ISOFIX lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny, aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
75)POWAŻNE NIEBEZPIECZEŃSTWO
Gdy przednia poduszka powietrzna po
stronie pasażera jest aktywna, na siedzeniu
pasażera przedniego nie należy montować
fotelików dziecięcych, które montuje się
w kierunku przeciwnym do kierunku jazdy.
Aktywacja poduszki powietrznej w
przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.

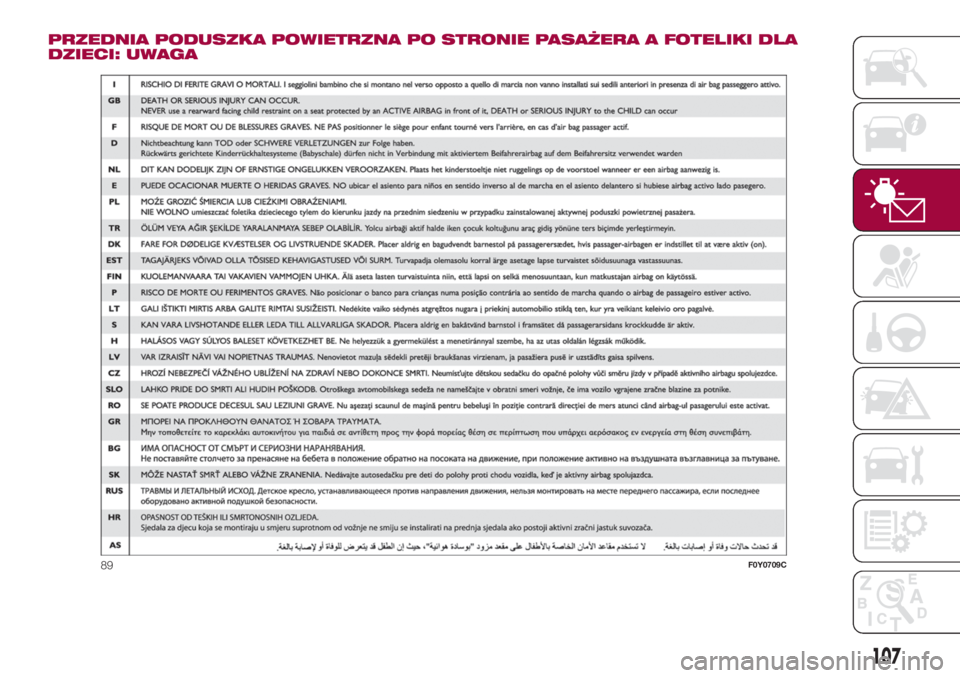

76)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „System ochrony
dodatkowej (SRS) - Poduszki powietrzne”).
102
BEZPIECZEŃSTWO

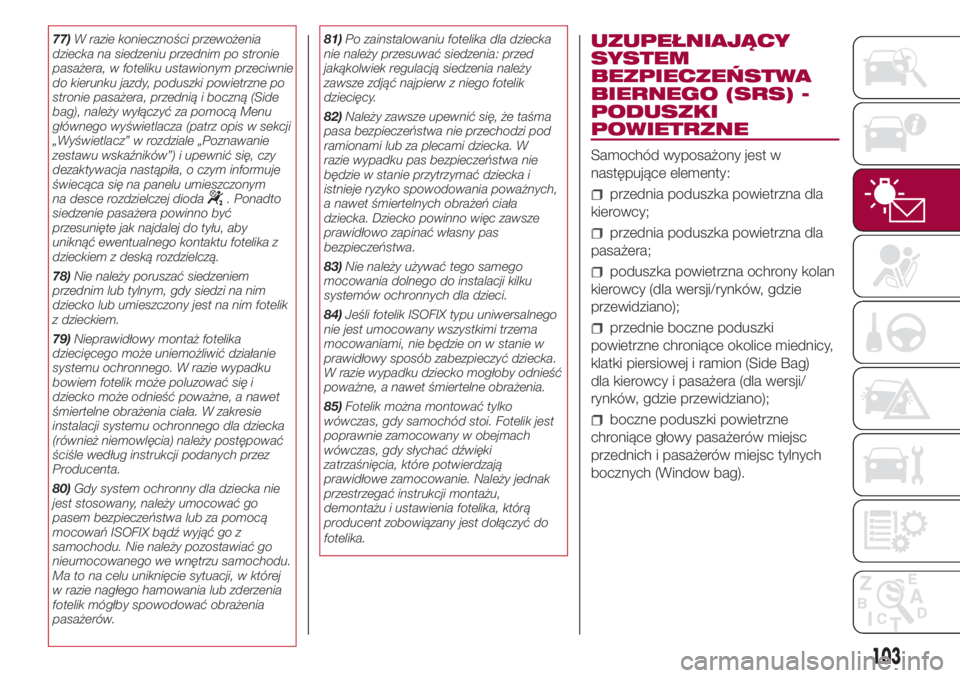

77)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym przeciwnie
do kierunku jazdy, poduszki powietrzne po
stronie pasażera, przednią i boczną (Side
bag), należy wyłączyć za pomocą Menu
głównego wyświetlacza (patrz opis w sekcji
„Wyświetlacz” w rozdziale „Poznawanie
zestawu wskaźników”) i upewnić się, czy
dezaktywacja nastąpiła, o czym informuje
świecąca się na panelu umieszczonym
na desce rozdzielczej dioda
. Ponadto
siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika z
dzieckiem z deską rozdzielczą.
78)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
79)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się i
dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. W zakresie
instalacji systemu ochronnego dla dziecka
(również niemowlęcia) należy postępować
ściśle według instrukcji podanych przez
Producenta.
80)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go z
samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.81)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
82)Należy zawsze upewnić się, że taśma
pasa bezpieczeństwa nie przechodzi pod
ramionami lub za plecami dziecka. W
razie wypadku pas bezpieczeństwa nie
będzie w stanie przytrzymać dziecka i
istnieje ryzyko spowodowania poważnych,
a nawet śmiertelnych obrażeń ciała
dziecka. Dziecko powinno więc zawsze
prawidłowo zapinać własny pas
bezpieczeństwa.
83)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
84)Jeśli fotelik ISOFIX typu uniwersalnego
nie jest umocowany wszystkimi trzema
mocowaniami, nie będzie on w stanie w
prawidłowy sposób zabezpieczyć dziecka.
W razie wypadku dziecko mogłoby odnieść
poważne, a nawet śmiertelne obrażenia.
85)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. Należy jednak
przestrzegać instrukcji montażu,
demontażu i ustawienia fotelika, którą
producent zobowiązany jest dołączyć do
fotelika.
UZUPEŁNIAJĄCY
SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) -
PODUSZKI
POWIETRZNE
Samochód wyposażony jest w
następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
poduszka powietrzna ochrony kolan
kierowcy (dla wersji/rynków, gdzie
przewidziano);
przednie boczne poduszki
powietrzne chroniące okolice miednicy,
klatki piersiowej i ramion (Side Bag)
dla kierowcy i pasażera (dla wersji/
rynków, gdzie przewidziano);

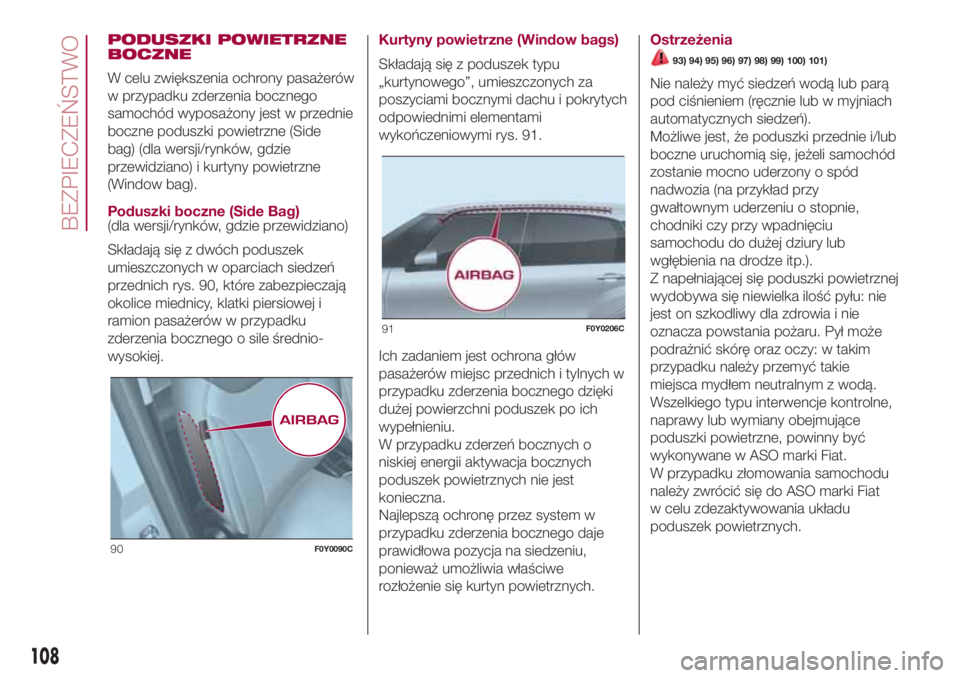

boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag).
103

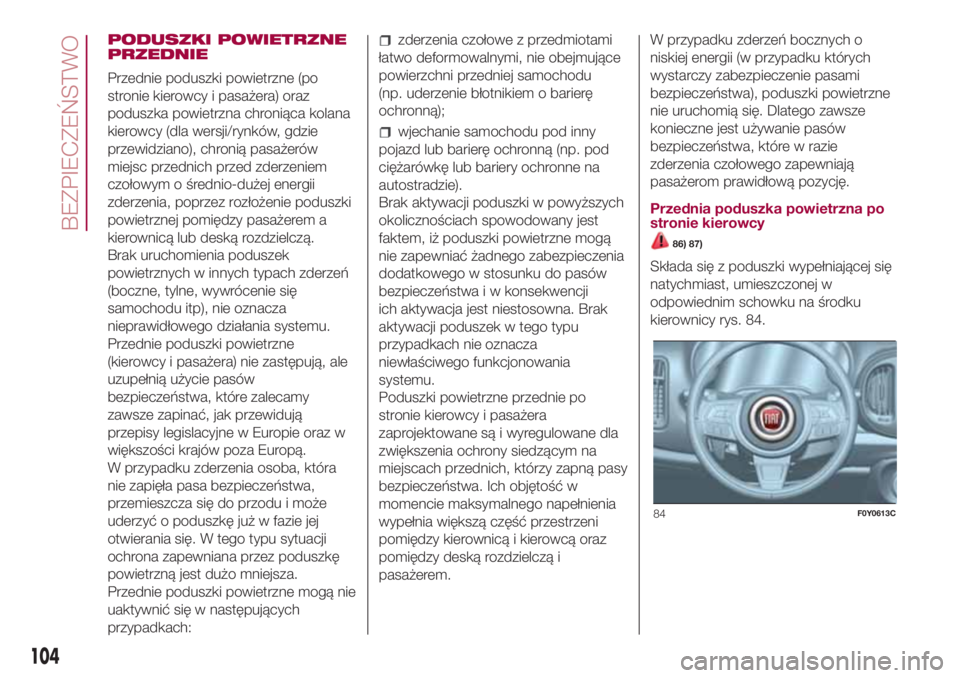

PODUSZKI POWIETRZNE
PRZEDNIE
Przednie poduszki powietrzne (po
stronie kierowcy i pasażera) oraz
poduszka powietrzna chroniąca kolana
kierowcy (dla wersji/rynków, gdzie
przewidziano), chronią pasażerów
miejsc przednich przed zderzeniem
czołowym o średnio-dużej energii
zderzenia, poprzez rozłożenie poduszki
powietrznej pomiędzy pasażerem a
kierownicą lub deską rozdzielczą.
Brak uruchomienia poduszek
powietrznych w innych typach zderzeń
(boczne, tylne, wywrócenie się
samochodu itp), nie oznacza
nieprawidłowego działania systemu.
Przednie poduszki powietrzne
(kierowcy i pasażera) nie zastępują, ale
uzupełnią użycie pasów
bezpieczeństwa, które zalecamy
zawsze zapinać, jak przewidują
przepisy legislacyjne w Europie oraz w
większości krajów poza Europą.
W przypadku zderzenia osoba, która
nie zapięła pasa bezpieczeństwa,
przemieszcza się do przodu i może
uderzyć o poduszkę już w fazie jej
otwierania się. W tego typu sytuacji
ochrona zapewniana przez poduszkę
powietrzną jest dużo mniejsza.
Przednie poduszki powietrzne mogą nie
uaktywnić się w następujących
przypadkach:zderzenia czołowe z przedmiotami
łatwo deformowalnymi, nie obejmujące
powierzchni przedniej samochodu
(np. uderzenie błotnikiem o barierę
ochronną);
wjechanie samochodu pod inny
pojazd lub barierę ochronną (np. pod
ciężarówkę lub bariery ochronne na
autostradzie).
Brak aktywacji poduszki w powyższych
okolicznościach spowodowany jest
faktem, iż poduszki powietrzne mogą
nie zapewniać żadnego zabezpieczenia
dodatkowego w stosunku do pasów
bezpieczeństwa i w konsekwencji
ich aktywacja jest niestosowna. Brak
aktywacji poduszek w tego typu
przypadkach nie oznacza
niewłaściwego funkcjonowania
systemu.

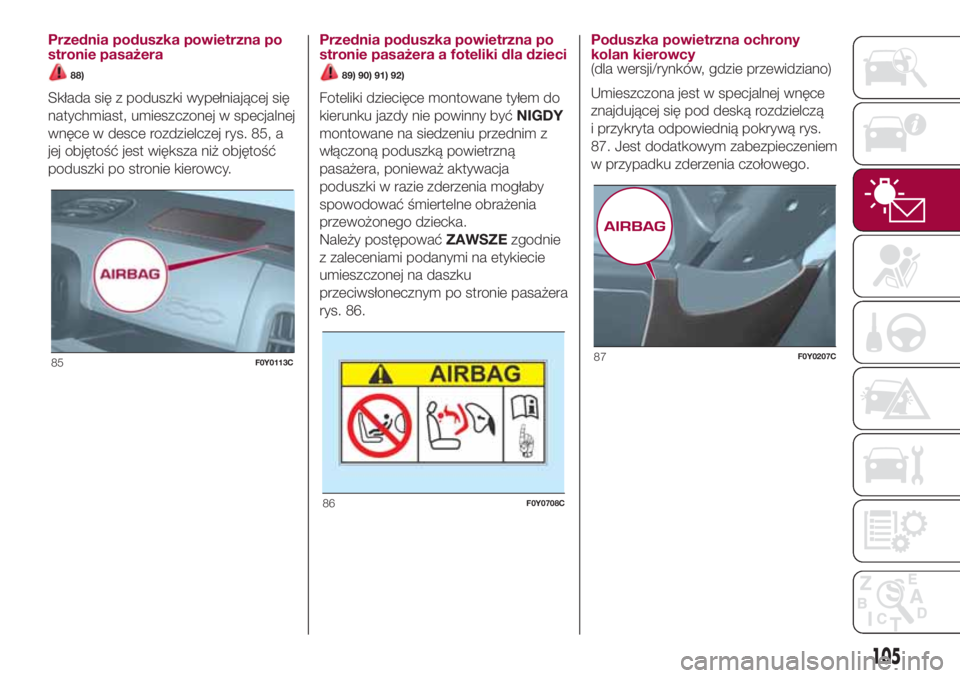

Poduszki powietrzne przednie po
stronie kierowcy i pasażera
zaprojektowane są i wyregulowane dla
zwiększenia ochrony siedzącym na
miejscach przednich, którzy zapną pasy
bezpieczeństwa. Ich objętość w
momencie maksymalnego napełnienia
wypełnia większą część przestrzeni
pomiędzy kierownicą i kierowcą oraz
pomiędzy deską rozdzielczą i
pasażerem.W przypadku zderzeń bocznych o
niskiej energii (w przypadku których
wystarczy zabezpieczenie pasami
bezpieczeństwa), poduszki powietrzne
nie uruchomią się. Dlatego zawsze
konieczne jest używanie pasów
bezpieczeństwa, które w razie
zderzenia czołowego zapewniają
pasażerom prawidłową pozycję.
Przednia poduszka powietrzna po
stronie kierowcy
86) 87)
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w
odpowiednim schowku na środku
kierownicy rys. 84.
84F0Y0613C
104
BEZPIECZEŃSTWO

Przednia poduszka powietrzna po
stronie pasażera
88)
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w specjalnej
wnęce w desce rozdzielczej rys. 85, a
jej objętość jest większa niż objętość
poduszki po stronie kierowcy.Przednia poduszka powietrzna po
stronie pasażera a foteliki dla dzieci
89) 90) 91) 92)
Foteliki dziecięce montowane tyłem do
kierunku jazdy nie powinny byćNIGDY
montowane na siedzeniu przednim z
włączoną poduszką powietrzną
pasażera, ponieważ aktywacja
poduszki w razie zderzenia mogłaby
spowodować śmiertelne obrażenia
przewożonego dziecka.
Należy postępowaćZAWSZEzgodnie
z zaleceniami podanymi na etykiecie
umieszczonej na daszku
przeciwsłonecznym po stronie pasażera
rys. 86.Poduszka powietrzna ochrony
kolan kierowcy
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest w specjalnej wnęce
znajdującej się pod deską rozdzielczą
i przykryta odpowiednią pokrywą rys.
87. Jest dodatkowym zabezpieczeniem
w przypadku zderzenia czołowego.
85F0Y0113C
86F0Y0708C
87F0Y0207C
105

Wyłączanie poduszek powietrznych
po stronie pasażera: przedniej i
bocznej chroniącej okolice
miednicy, klatki piersiowej i ramion
(dla wersji/rynków, gdzie
przewidziano)
W razie konieczności przewożenia
dziecka na siedzeniu przednim w
foteliku odwróconym przeciwnie do
ruchu pojazdu należy wyłączyć
przednią poduszkę powietrzną po
stronie pasażera i poduszkę boczną
chroniącą miednicę, klatkę piersiową i
ramiona (dla wersji/rynków, gdzie
przewidziano).
Poduszki powietrzne można wyłączyć
za pomocą menu ustawień
wyświetlacza (patrz opis w sekcji
„Wyświetlacz” w rozdziale „Znajomość
zestawu wskaźników”).
Na specjalnej nakładce umieszczonej
na desce rozdzielczej znajduje się dioda
rys. 88: po przekręceniu kluczyka
w wyłączniku zapłonu w położenie MAR
dioda ta zaświeca się na kilka sekund.
Gdyby tak się nie stało, należy zwrócić
się do ASO marki Fiat.Podczas pierwszych sekund
zaświecenie się diody nie oznacza
rzeczywistego stanu zabezpieczenia
pasażera, ale ma jedynie na celu
sprawdzenie poprawności jego
działania. Po przeprowadzeniu
trwającego kilka sekund testu dioda ta
będzie wskazywać stan zabezpieczenia
pasażera przez poduszkę powietrzną
(zabezpieczenie pasażera
wyłączone: dioda świeci światłem
stałym /zabezpieczenie pasażera
włączone: dioda zgaszona).
88F0Y0650C
106
BEZPIECZEŃSTWO

PRZEDNIA PODUSZKA POWIETRZNA PO STRONIE PASAŻERA A FOTELIKI DLA
DZIECI: UWAGA
89F0Y0709C
107

PODUSZKI POWIETRZNE
BOCZNE
W celu zwiększenia ochrony pasażerów
w przypadku zderzenia bocznego
samochód wyposażony jest w przednie
boczne poduszki powietrzne (Side
bag) (dla wersji/rynków, gdzie
przewidziano) i kurtyny powietrzne
(Window bag).
Poduszki boczne (Side Bag)
(dla wersji/rynków, gdzie przewidziano)
Składają się z dwóch poduszek
umieszczonych w oparciach siedzeń
przednich rys. 90, które zabezpieczają
okolice miednicy, klatki piersiowej i
ramion pasażerów w przypadku
zderzenia bocznego o sile średnio-
wysokiej.Kurtyny powietrzne (Window bags)
Składają się z poduszek typu
„kurtynowego”, umieszczonych za
poszyciami bocznymi dachu i pokrytych
odpowiednimi elementami
wykończeniowymi rys. 91.
Ich zadaniem jest ochrona głów
pasażerów miejsc przednich i tylnych w
przypadku zderzenia bocznego dzięki
dużej powierzchni poduszek po ich
wypełnieniu.
W przypadku zderzeń bocznych o
niskiej energii aktywacja bocznych
poduszek powietrznych nie jest
konieczna.
Najlepszą ochronę przez system w
przypadku zderzenia bocznego daje
prawidłowa pozycja na siedzeniu,
ponieważ umożliwia właściwe
rozłożenie się kurtyn powietrznych.Ostrzeżenia
93) 94) 95) 96) 97) 98) 99) 100) 101)
Nie należy myć siedzeń wodą lub parą
pod ciśnieniem (ręcznie lub w myjniach
automatycznych siedzeń).
Możliwe jest, że poduszki przednie i/lub
boczne uruchomią się, jeżeli samochód
zostanie mocno uderzony o spód
nadwozia (na przykład przy
gwałtownym uderzeniu o stopnie,
chodniki czy przy wpadnięciu
samochodu do dużej dziury lub
wgłębienia na drodze itp.).
Z napełniającej się poduszki powietrznej
wydobywa się niewielka ilość pyłu: nie
jest on szkodliwy dla zdrowia i nie
oznacza powstania pożaru. Pył może
podrażnić skórę oraz oczy: w takim
przypadku należy przemyć takie
miejsca mydłem neutralnym z wodą.
Wszelkiego typu interwencje kontrolne,
naprawy lub wymiany obejmujące
poduszki powietrzne, powinny być
wykonywane w ASO marki Fiat.
W przypadku złomowania samochodu
należy zwrócić się do ASO marki Fiat
w celu zdezaktywowania układu
poduszek powietrznych.
90F0Y0090C
91F0Y0206C
108
BEZPIECZEŃSTWO
