FIAT 500X 2017 Drift- och underhållshandbok (in Swedish)

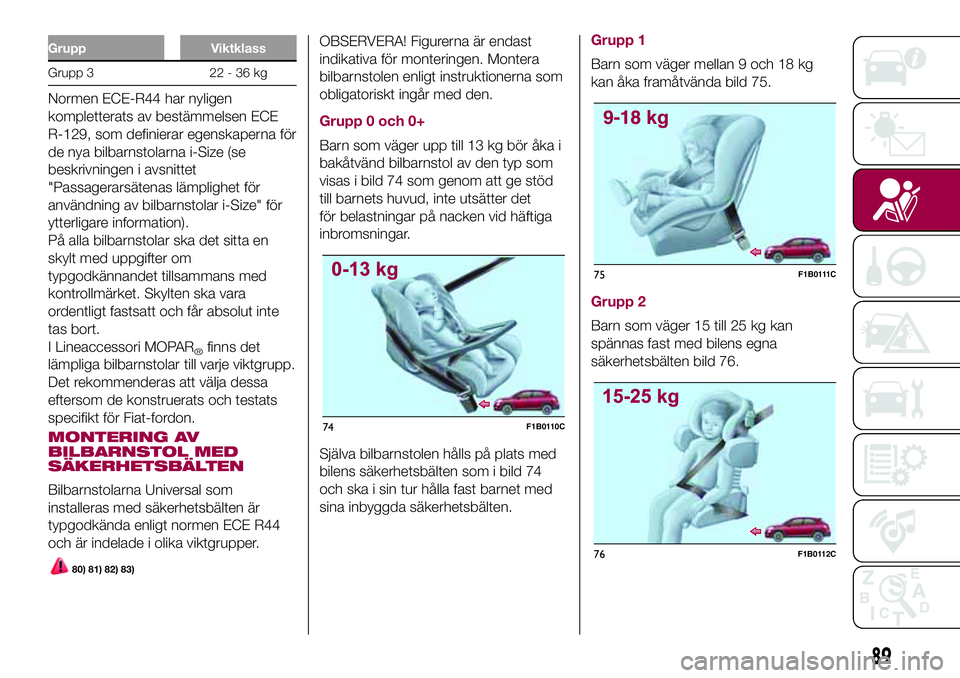

Grupp Viktklass
Grupp 3 22 - 36 kg
Normen ECE-R44 har nyligen
kompletterats av bestämmelsen ECE
R-129, som definierar egenskaperna för
de nya bilbarnstolarna i-Size (se
beskrivningen i avsnittet
"Passagerarsätenas lämplighet för
användning av bilbarnstolar i-Size" för
ytterligare information).
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om
typgodkännandet tillsammans med
kontrollmärket. Skylten ska vara
ordentligt fastsatt och får absolut inte
tas bort.
I Lineaccessori MOPAR
®finns det
lämpliga bilbarnstolar till varje viktgrupp.
Det rekommenderas att välja dessa
eftersom de konstruerats och testats
specifikt för Fiat-fordon.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen ECE R44
och är indelade i olika viktgrupper.
80) 81) 82) 83)
OBSERVERA! Figurerna är endast
indikativa för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
Grupp 0 och 0+
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 74 som genom att ge stöd
till barnets huvud, inte utsätter det
för belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats med
bilens säkerhetsbälten som i bild 74
och ska i sin tur hålla fast barnet med
sina inbyggda säkerhetsbälten.
Grupp 1
Barn som väger mellan 9 och 18 kg
kan åka framåtvända bild 75.
Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 76.
74F1B0110C
75F1B0111C
76F1B0112C
89

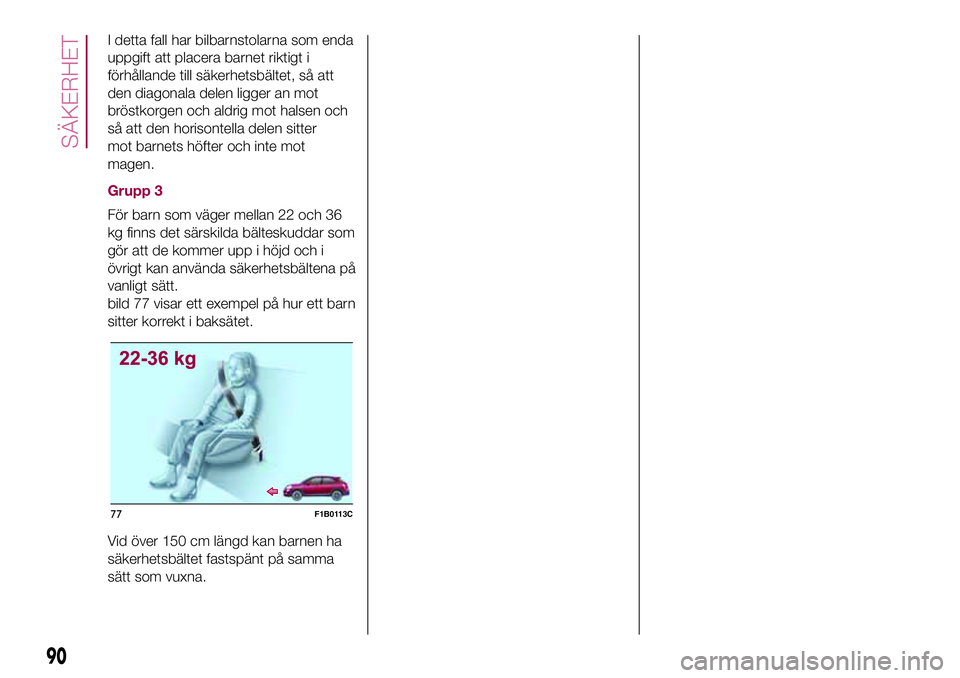

I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter
mot barnets höfter och inte mot
magen.
Grupp 3
För barn som väger mellan 22 och 36
kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 77 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
77F1B0113C
90
SÄKERHET

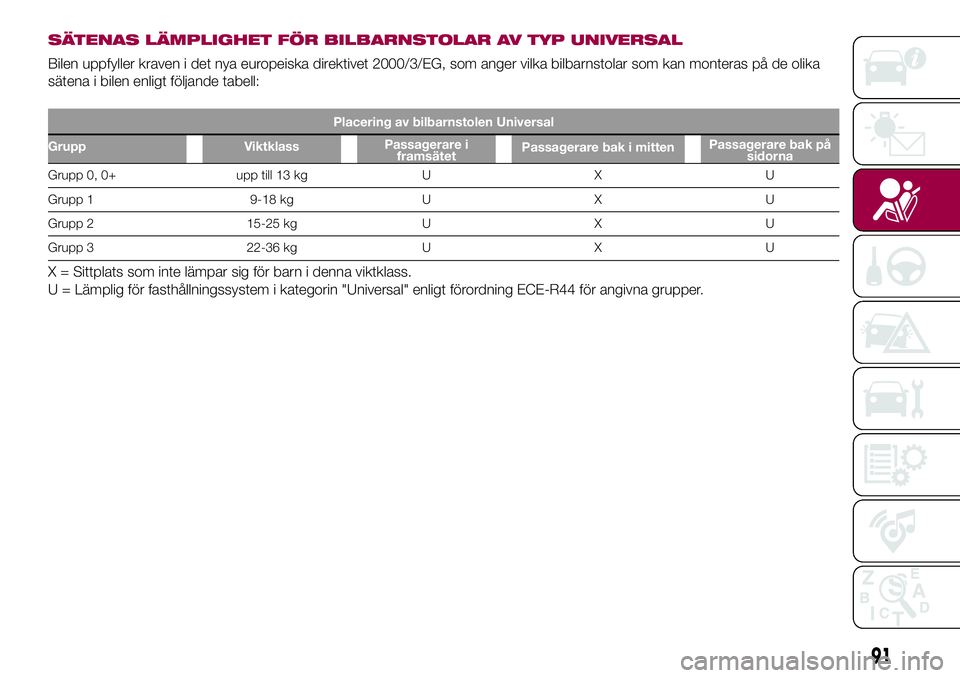

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Placering av bilbarnstolen Universal
Grupp ViktklassPassagerare i
framsätetPassagerare bak i mittenPassagerare bak på
sidorna
Grupp 0, 0+ upp till 13 kg U X U
Grupp 1 9-18 kg U X U
Grupp 2 15-25 kg U X U
Grupp 3 22-36 kg U X U
X = Sittplats som inte lämpar sig för barn i denna viktklass.
U = Lämplig för fasthållningssystem i kategorin "Universal" enligt förordning ECE-R44 för angivna grupper.
91

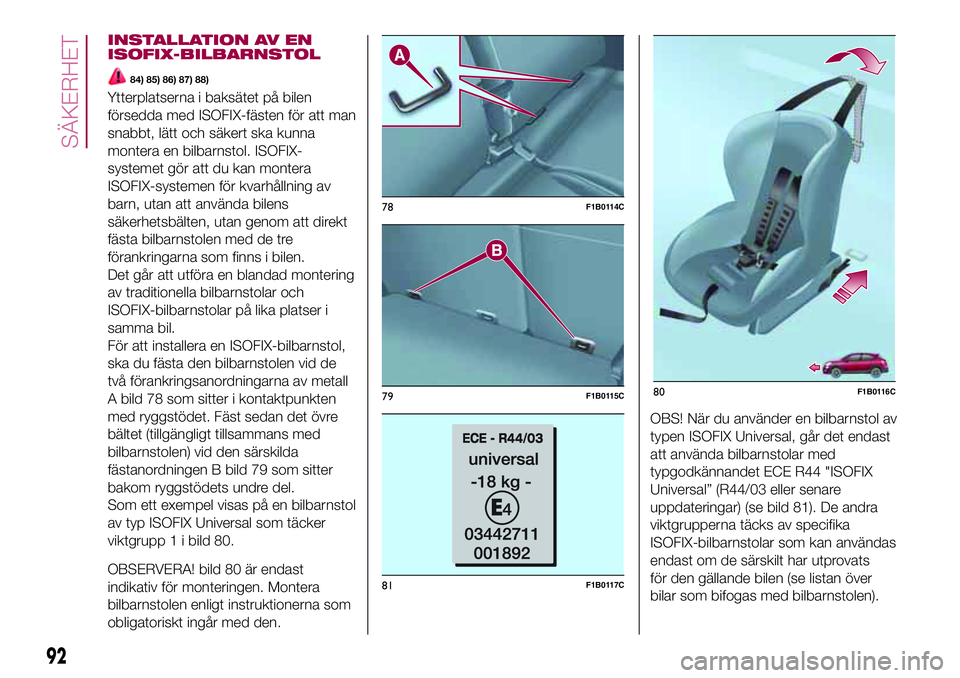

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
84) 85) 86) 87) 88)
Ytterplatserna i baksätet på bilen
försedda med ISOFIX-fästen för att man
snabbt, lätt och säkert ska kunna
montera en bilbarnstol. ISOFIX-
systemet gör att du kan montera
ISOFIX-systemen för kvarhållning av
barn, utan att använda bilens
säkerhetsbälten, utan genom att direkt
fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
ISOFIX-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
A bild 78 som sitter i kontaktpunkten
med ryggstödet. Fäst sedan det övre
bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 79 som sitter
bakom ryggstödets undre del.
Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 80.
OBSERVERA! bild 80 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal” (R44/03 eller senare
uppdateringar) (se bild 81). De andra
viktgrupperna täcks av specifika
ISOFIX-bilbarnstolar som kan användas
endast om de särskilt har utprovats
för den gällande bilen (se listan över
bilar som bifogas med bilbarnstolen).
78F1B0114C
79F1B0115C
81F1B0117C
80F1B0116C
92
SÄKERHET

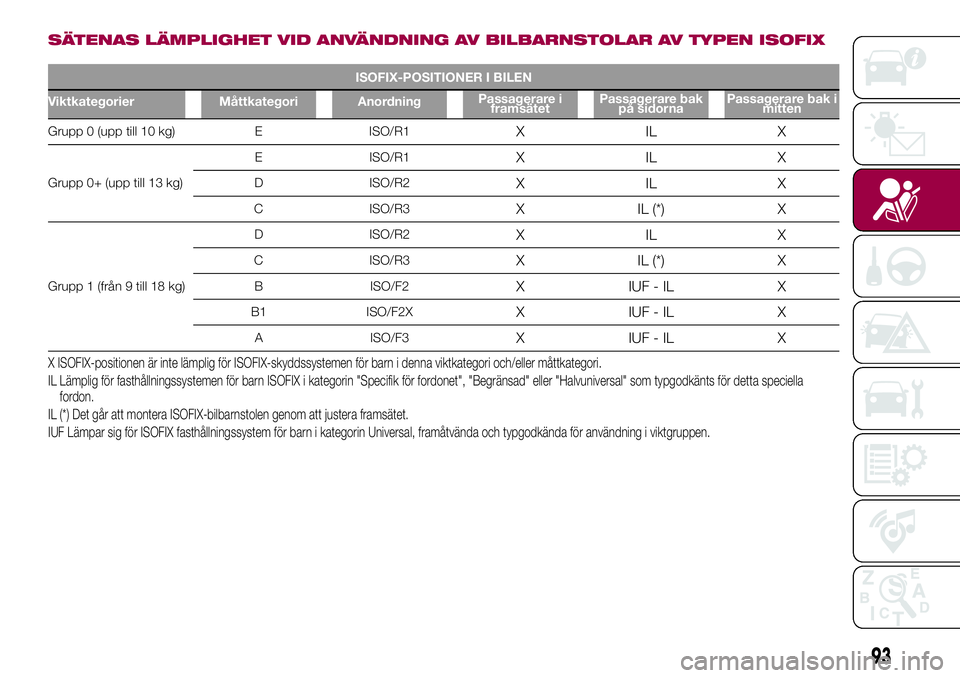

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
ISOFIX-POSITIONER I BILEN
Viktkategorier Måttkategori AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak i
mitten
Grupp 0 (upp till 10 kg) E ISO/R1XILX
Grupp 0+ (upp till 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupp 1 (från 9 till 18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X ISOFIX-positionen är inte lämplig för ISOFIX-skyddssystemen för barn i denna viktkategori och/eller måttkategori.
IL Lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för detta speciella
fordon.
IL (*) Det går att montera ISOFIX-bilbarnstolen genom att justera framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn i kategorin Universal, framåtvända och typgodkända för användning i viktgruppen.
93

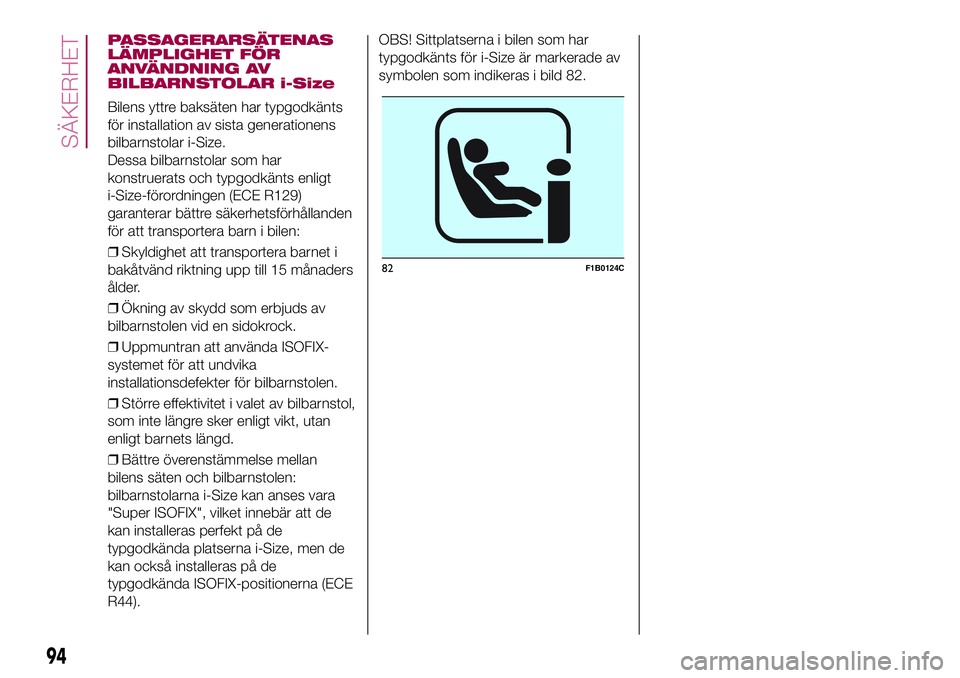

PASSAGERARSÄTENAS
LÄMPLIGHET FÖR
ANVÄNDNING AV
BILBARNSTOLAR i-Size
Bilens yttre baksäten har typgodkänts
för installation av sista generationens
bilbarnstolar i-Size.
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
❒Skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder.
❒Ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock.
❒Uppmuntran att använda ISOFIX-
systemet för att undvika
installationsdefekter för bilbarnstolen.
❒Större effektivitet i valet av bilbarnstol,
som inte längre sker enligt vikt, utan
enligt barnets längd.
❒Bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).OBS! Sittplatserna i bilen som har
typgodkänts för i-Size är markerade av
symbolen som indikeras i bild 82.
82F1B0124C
94
SÄKERHET

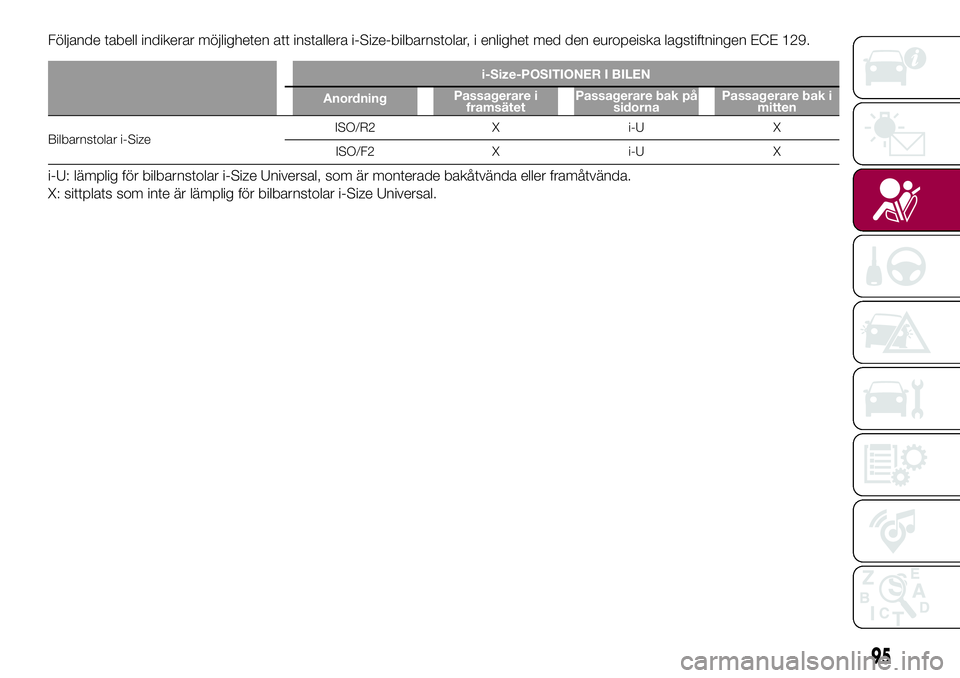

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak på
sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: lämplig för bilbarnstolar i-Size Universal, som är monterade bakåtvända eller framåtvända.
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
95

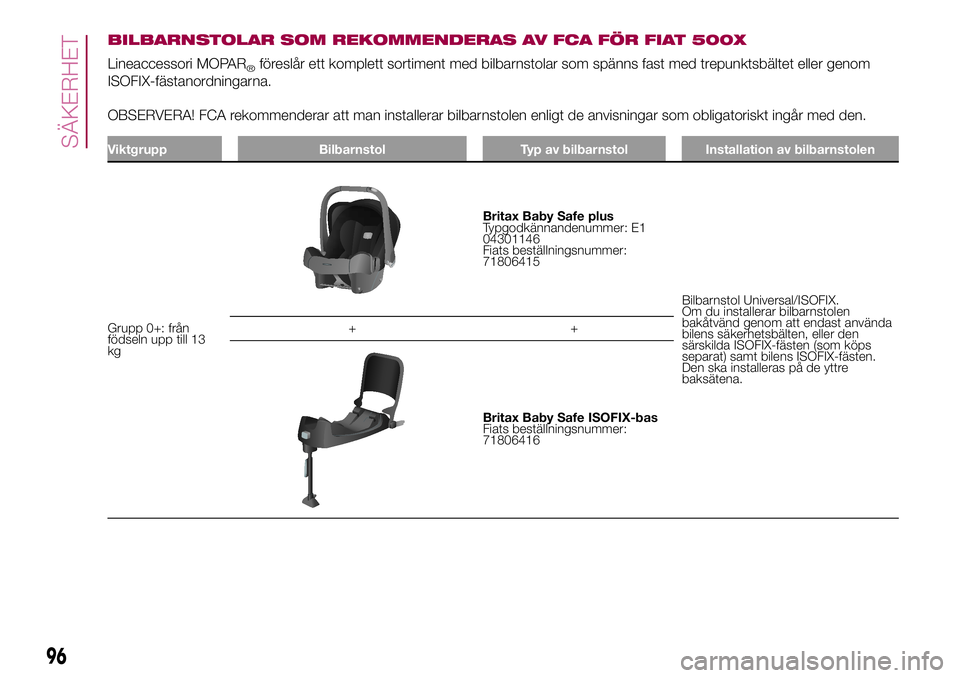

BILBARNSTOLAR SOM REKOMMENDERAS AV FCA FÖR FIAT 500X
Lineaccessori MOPAR®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+: från
födseln upp till 13
kg
Britax Baby Safe plus
Typgodkännandenummer: E1
04301146
Fiats beställningsnummer:
71806415
Bilbarnstol Universal/ISOFIX.
Om du installerar bilbarnstolen
bakåtvänd genom att endast använda
bilens säkerhetsbälten, eller den
särskilda ISOFIX-fästen (som köps
separat) samt bilens ISOFIX-fästen.
Den ska installeras på de yttre
baksätena. ++
Britax Baby Safe ISOFIX-bas
Fiats beställningsnummer:
71806416
96
SÄKERHET

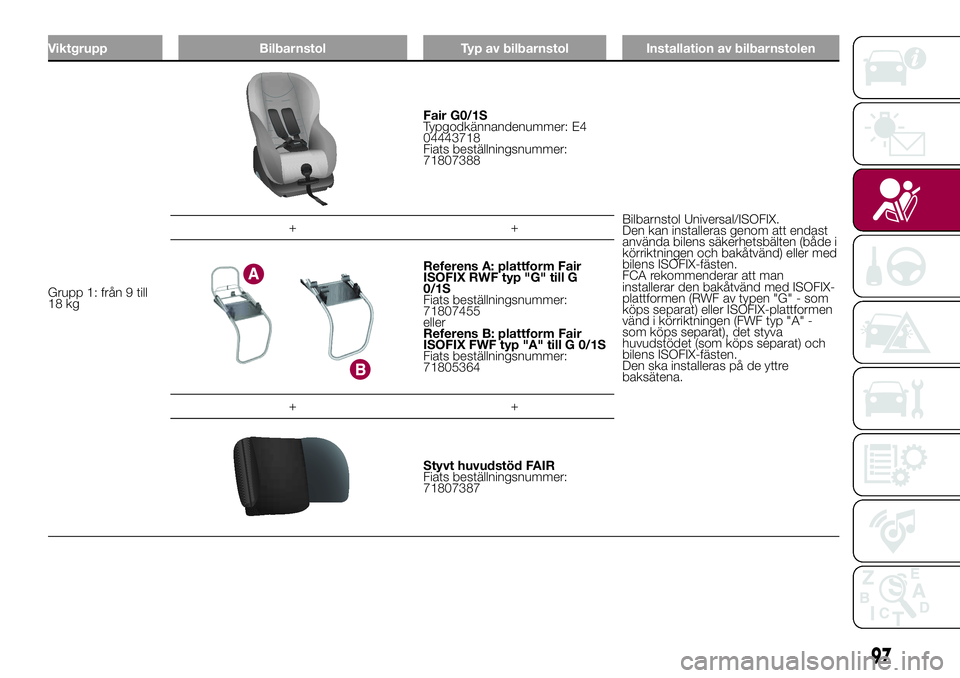

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Fair G0/1S
Typgodkännandenummer: E4
04443718
Fiats beställningsnummer:
71807388
Bilbarnstol Universal/ISOFIX.
Den kan installeras genom att endast
använda bilens säkerhetsbälten (både i
körriktningen och bakåtvänd) eller med
bilens ISOFIX-fästen.
FCA rekommenderar att man
installerar den bakåtvänd med ISOFIX-
plattformen (RWF av typen "G" - som
köps separat) eller ISOFIX-plattformen
vänd i körriktningen (FWF typ "A" -
som köps separat), det styva
huvudstödet (som köps separat) och
bilens ISOFIX-fästen.
Den ska installeras på de yttre
baksätena. ++
Referens A: plattform Fair
ISOFIX RWF typ "G" till G
0/1S
Fiats beställningsnummer:
71807455
eller
Referens B: plattform Fair
ISOFIX FWF typ "A" till G 0/1S
Fiats beställningsnummer:
71805364
++
Styvt huvudstöd FAIR
Fiats beställningsnummer:
71807387
97

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Britax Safefix TT
Typgodkännandenummer: E1
04301199
Fiats beställningsnummer:
71805956Den får endast installeras i framåtvänd
riktning genom att använda ISOFIX-
fästena och det övre bältet som ingår
med bilbarnstolen.
Den ska installeras på de yttre
baksätena.
Britax Römer Duo Plus
Typgodkännandenummer: E1
04301133
Fiats beställningsnummer:
71803161Den får endast installeras i framåtvänd
riktning genom att använda ISOFIX-
fästena och det övre bältet som ingår
med bilbarnstolen.
Den ska installeras på de yttre
baksätena.
Grupp 2: från 15 till
36 kg
Fair Junior Fix
Typgodkännandenummer: E4
04443721
Fiats beställningsnummer:
71806570Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.
98
SÄKERHET
