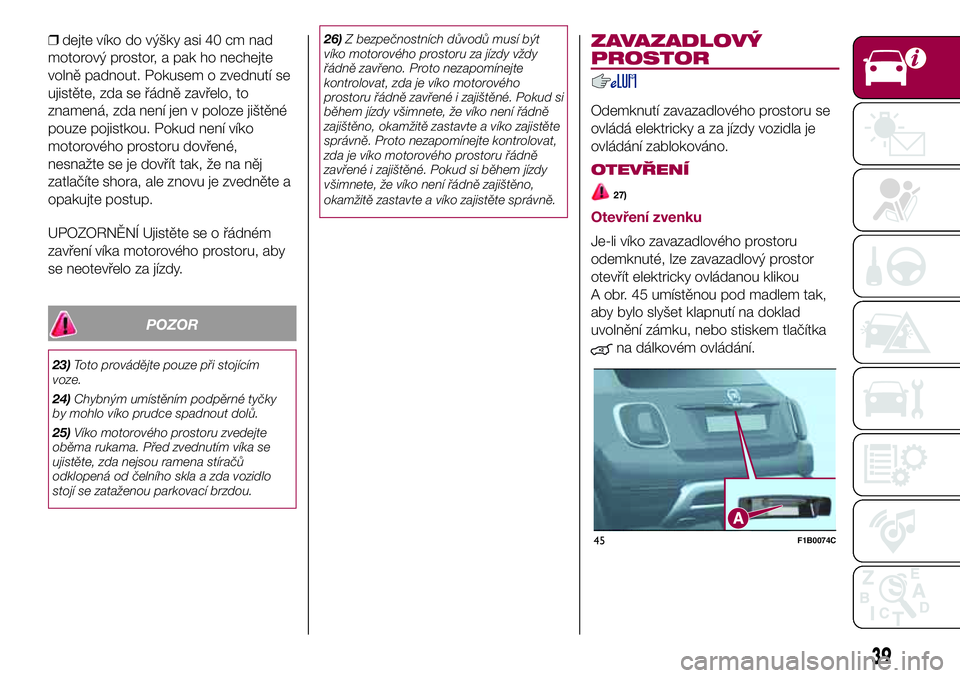

❒dejte víko do výšky asi 40 cm nad
motorový prostor, a pak ho nechejte
volně padnout. Pokusem o zvednutí se
ujistěte, zda se řádně zavřelo, to
znamená, zda není jen v poloze jištěné
pouze pojistkou. Pokud není víko
motorového prostoru dovřené,
nesnažte se je dovřít tak, že na něj
zatlačíte shora, ale znovu je zvedněte a
opakujte postup.
UPOZORNĚNÍ Ujistěte se o řádném
zavření víka motorového prostoru, aby
se neotevřelo za jízdy.
POZOR
23)Toto provádějte pouze při stojícím
voze.
24)Chybným umístěním podpěrné tyčky
by mohlo víko prudce spadnout dolů.
25)Víko motorového prostoru zvedejte
oběma rukama. Před zvednutím víka se
ujistěte, zda nejsou ramena stíračů
odklopená od čelního skla a zda vozidlo
stojí se zataženou parkovací brzdou.26)Z bezpečnostních důvodů musí být
víko motorového prostoru za jízdy vždy
řádně zavřeno. Proto nezapomínejte
kontrolovat, zda je víko motorového
prostoru řádně zavřené i zajištěné. Pokud si
během jízdy všimnete, že víko není řádně
zajištěno, okamžitě zastavte a víko zajistěte
správně. Proto nezapomínejte kontrolovat,
zda je víko motorového prostoru řádně
zavřené i zajištěné. Pokud si během jízdy
všimnete, že víko není řádně zajištěno,
okamžitě zastavte a víko zajistěte správně.
ZAVAZADLOVÝ
PROSTOR
Odemknutí zavazadlového prostoru se
ovládá elektricky a za jízdy vozidla je
ovládání zablokováno.
OTEVŘENÍ
27)
Otevření zvenku
Je-li víko zavazadlového prostoru
odemknuté, lze zavazadlový prostor
otevřít elektricky ovládanou klikou
A obr. 45 umístěnou pod madlem tak,
aby bylo slyšet klapnutí na doklad
uvolnění zámku, nebo stiskem tlačítka
na dálkovém ovládání.
45F1B0074C
39
Page 42 of 264

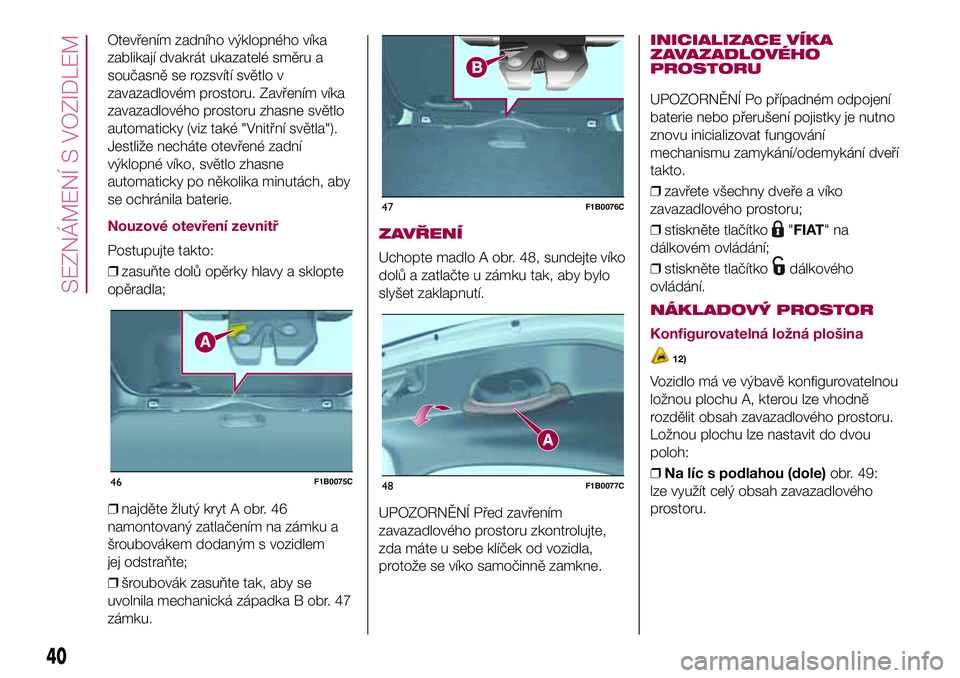

Otevřením zadního výklopného víka
zablikají dvakrát ukazatelé směru a
současně se rozsvítí světlo v
zavazadlovém prostoru. Zavřením víka
zavazadlového prostoru zhasne světlo
automaticky (viz také "Vnitřní světla").
Jestliže necháte otevřené zadní
výklopné víko, světlo zhasne
automaticky po několika minutách, aby
se ochránila baterie.
Nouzové otevření zevnitř
Postupujte takto:
❒zasuňte dolů opěrky hlavy a sklopte
opěradla;
❒najděte žlutý kryt A obr. 46
namontovaný zatlačením na zámku a
šroubovákem dodaným s vozidlem
jej odstraňte;
❒šroubovák zasuňte tak, aby se
uvolnila mechanická západka B obr. 47
zámku.
ZAVŘENÍ
Uchopte madlo A obr. 48, sundejte víko
dolů a zatlačte u zámku tak, aby bylo
slyšet zaklapnutí.
UPOZORNĚNÍ Před zavřením
zavazadlového prostoru zkontrolujte,
zda máte u sebe klíček od vozidla,
protože se víko samočinně zamkne.
INICIALIZACE VÍKA
ZAVAZADLOVÉHO
PROSTORU
UPOZORNĚNÍ Po případném odpojení
baterie nebo přerušení pojistky je nutno
znovu inicializovat fungování
mechanismu zamykání/odemykání dveří
takto.
❒zavřete všechny dveře a víko
zavazadlového prostoru;
❒stiskněte tlačítko
"FIAT"na
dálkovém ovládání;
❒stiskněte tlačítko
dálkového
ovládání.
NÁKLADOVÝ PROSTOR
Konfigurovatelná ložná plošina
12)
Vozidlo má ve výbavě konfigurovatelnou
ložnou plochu A, kterou lze vhodně
rozdělit obsah zavazadlového prostoru.
Ložnou plochu lze nastavit do dvou
poloh:
❒Na líc s podlahou (dole)obr. 49:
lze využít celý obsah zavazadlového
prostoru.
46F1B0075C
47F1B0076C
48F1B0077C
40
SEZNÁMENÍ S VOZIDLEM
Page 43 of 264

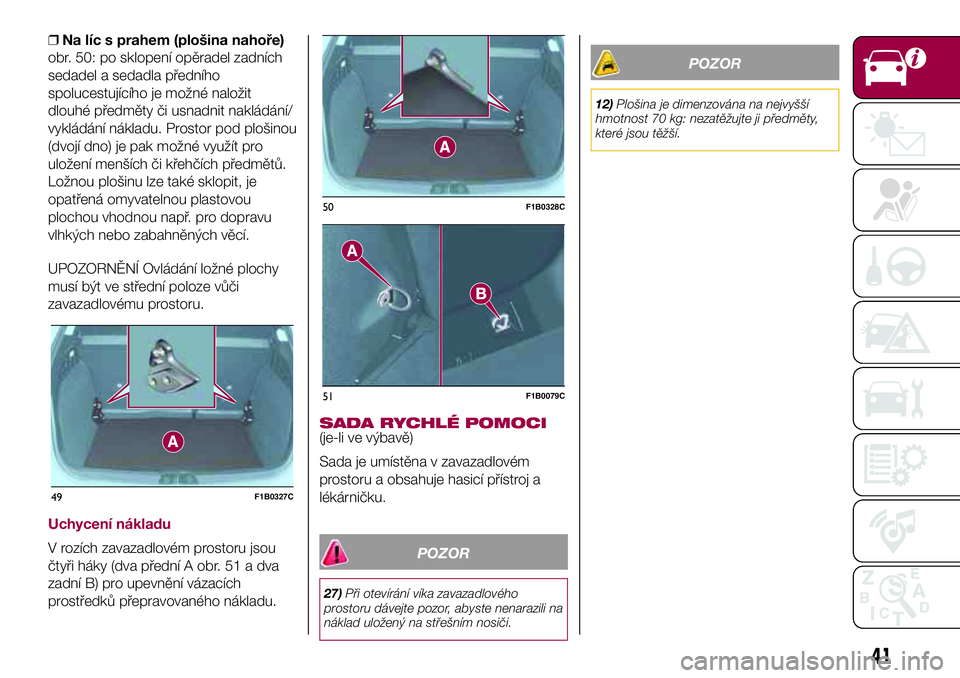

❒Na líc s prahem (plošina nahoře)
obr. 50: po sklopení opěradel zadních
sedadel a sedadla předního
spolucestujícího je možné naložit
dlouhé předměty či usnadnit nakládání/
vykládání nákladu. Prostor pod plošinou
(dvojí dno) je pak možné využít pro
uložení menších či křehčích předmětů.
Ložnou plošinu lze také sklopit, je
opatřená omyvatelnou plastovou
plochou vhodnou např. pro dopravu
vlhkých nebo zabahněných věcí.
UPOZORNĚNÍ Ovládání ložné plochy
musí být ve střední poloze vůči
zavazadlovému prostoru.
Uchycení nákladu
V rozích zavazadlovém prostoru jsou
čtyři háky (dva přední A obr. 51 a dva
zadní B) pro upevnění vázacích
prostředků přepravovaného nákladu.
SADA RYCHLÉ POMOCI(je-li ve výbavě)
Sada je umístěna v zavazadlovém
prostoru a obsahuje hasicí přístroj a
lékárničku.
POZOR
27)Při otevírání víka zavazadlového
prostoru dávejte pozor, abyste nenarazili na
náklad uložený na střešním nosiči.
POZOR
12)Plošina je dimenzována na nejvyšší
hmotnost 70 kg: nezatěžujte ji předměty,
které jsou těžší.
49F1B0327C
50F1B0328C
51F1B0079C
41
Page 44 of 264

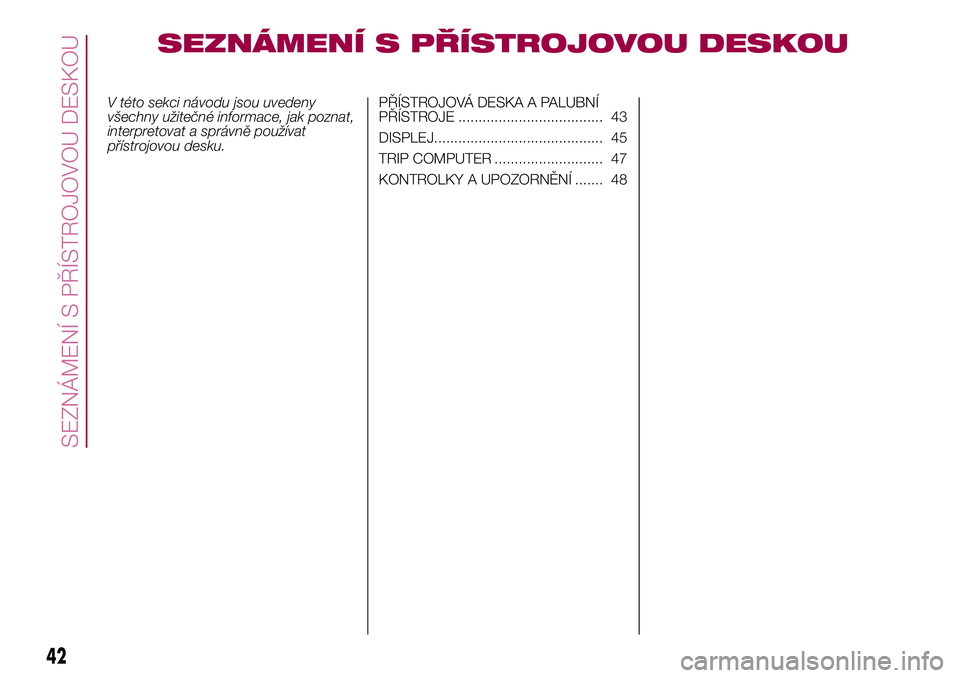

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 43
DISPLEJ.......................................... 45
TRIP COMPUTER ........................... 47
KONTROLKY A UPOZORNĚNÍ ....... 48
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 45 of 264

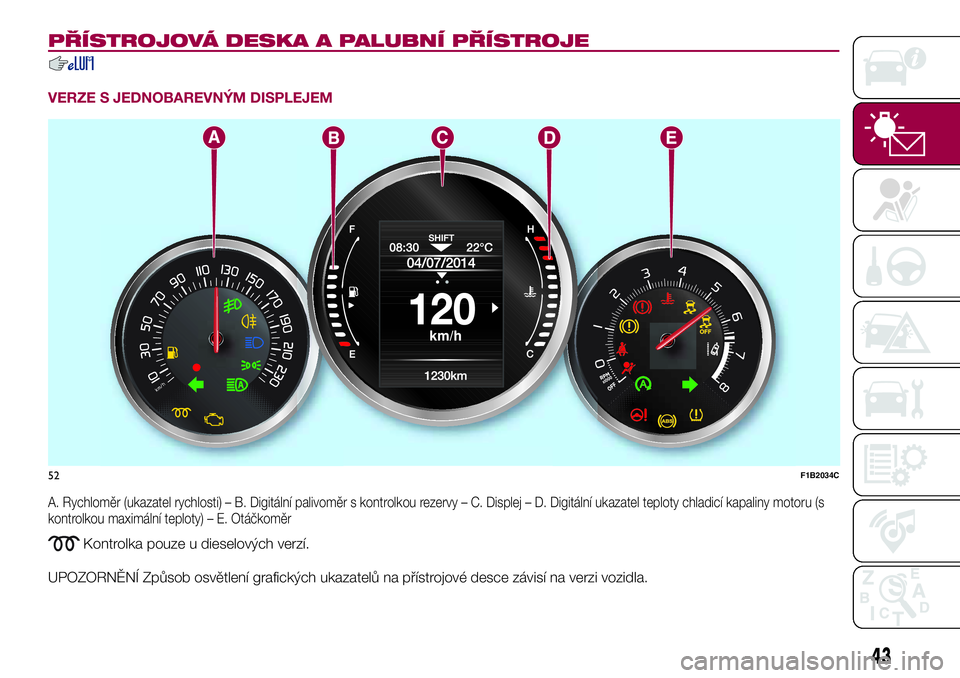

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
VERZE S JEDNOBAREVNÝM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) – B. Digitální palivoměr s kontrolkou rezervy – C. Displej – D. Digitální ukazatel teploty chladicí kapaliny motoru(s
kontrolkou maximální teploty) – E. Otáčkoměr
Kontrolka pouze u dieselových verzí.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
km/h
52F1B2034C
43
Page 46 of 264

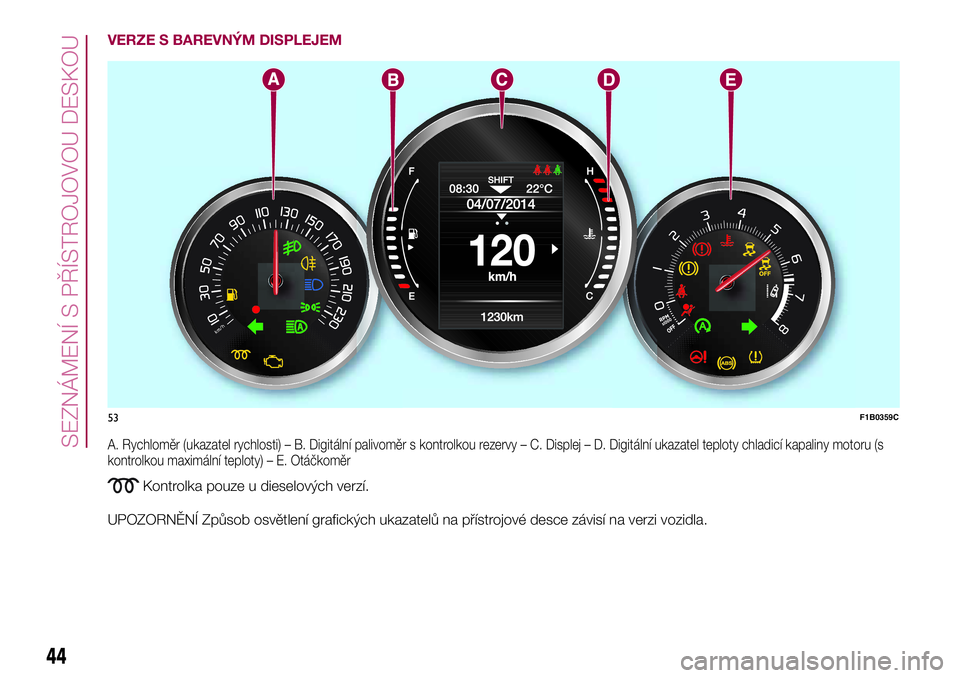

VERZE S BAREVNÝM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) – B. Digitální palivoměr s kontrolkou rezervy – C. Displej – D. Digitální ukazatel teploty chladicí kapaliny motoru(s
kontrolkou maximální teploty) – E. Otáčkoměr
Kontrolka pouze u dieselových verzí.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
53F1B0359C
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 47 of 264

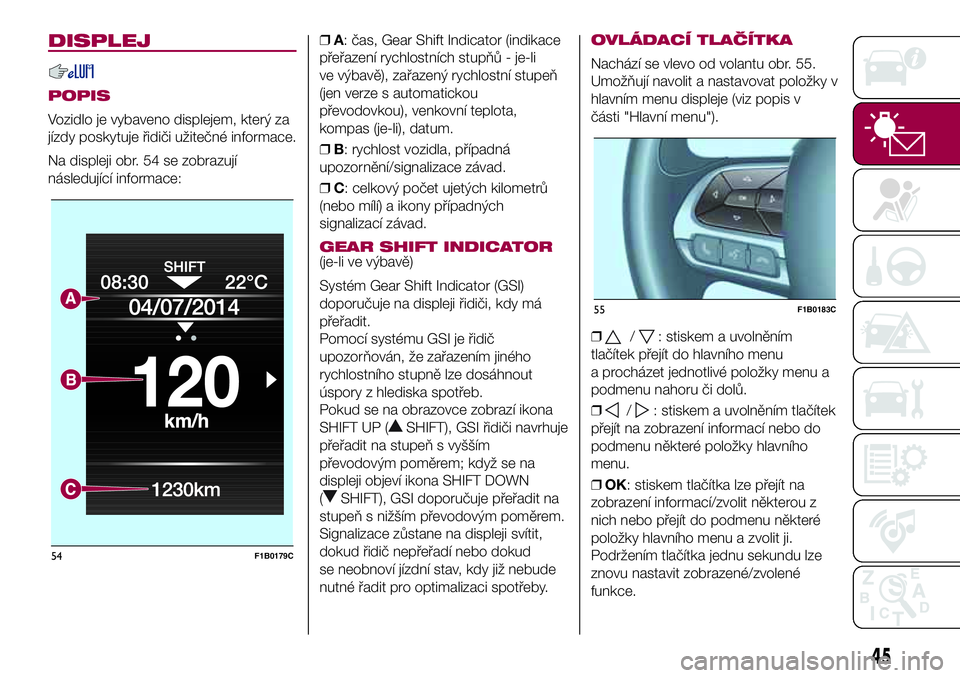

DISPLEJ
POPIS
Vozidlo je vybaveno displejem, který za
jízdy poskytuje řidiči užitečné informace.
Na displeji obr. 54 se zobrazují
následující informace:❒A: čas, Gear Shift Indicator (indikace
přeřazení rychlostních stupňů - je-li
ve výbavě), zařazený rychlostní stupeň
(jen verze s automatickou
převodovkou), venkovní teplota,
kompas (je-li), datum.
❒B: rychlost vozidla, případná
upozornění/signalizace závad.
❒C: celkový počet ujetých kilometrů
(nebo mílí) a ikony případných
signalizací závad.
GEAR SHIFT INDICATOR(je-li ve výbavě)
Systém Gear Shift Indicator (GSI)
doporučuje na displeji řidiči, kdy má
přeřadit.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně lze dosáhnout
úspory z hlediska spotřeb.
Pokud se na obrazovce zobrazí ikona
SHIFT UP (
SHIFT), GSI řidiči navrhuje
přeřadit na stupeň s vyšším
převodovým poměrem; když se na
displeji objeví ikona SHIFT DOWN
(
SHIFT), GSI doporučuje přeřadit na
stupeň s nižším převodovým poměrem.
Signalizace zůstane na displeji svítit,
dokud řidič nepřeřadí nebo dokud
se neobnoví jízdní stav, kdy již nebude
nutné řadit pro optimalizaci spotřeby.
OVLÁDACÍ TLAČÍTKA
Nachází se vlevo od volantu obr. 55.
Umožňují navolit a nastavovat položky v
hlavním menu displeje (viz popis v
části "Hlavní menu").
❒
/: stiskem a uvolněním
tlačítek přejít do hlavního menu
a procházet jednotlivé položky menu a
podmenu nahoru či dolů.
❒
/: stiskem a uvolněním tlačítek
přejít na zobrazení informací nebo do
podmenu některé položky hlavního
menu.
❒OK: stiskem tlačítka lze přejít na
zobrazení informací/zvolit některou z
nich nebo přejít do podmenu některé
položky hlavního menu a zvolit ji.
Podržením tlačítka jednu sekundu lze
znovu nastavit zobrazené/zvolené
funkce.
54F1B0179C
55F1B0183C
45
Page 48 of 264

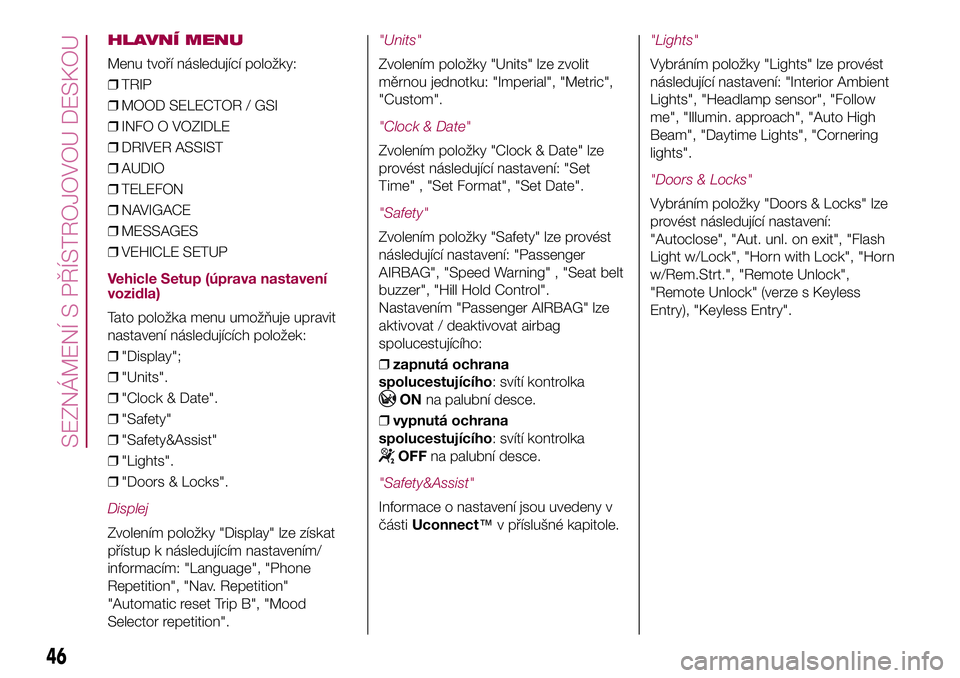

HLAVNÍ MENU
Menu tvoří následující položky:
❒TRIP
❒MOOD SELECTOR / GSI
❒INFO O VOZIDLE
❒DRIVER ASSIST
❒AUDIO
❒TELEFON
❒NAVIGACE
❒MESSAGES
❒VEHICLE SETUP
Vehicle Setup (úprava nastavení
vozidla)
Tato položka menu umožňuje upravit
nastavení následujících položek:
❒"Display";
❒"Units".
❒"Clock & Date".
❒"Safety"
❒"Safety&Assist"
❒"Lights".
❒"Doors & Locks".
Displej
Zvolením položky "Display" lze získat
přístup k následujícím nastavením/
informacím: "Language", "Phone
Repetition", "Nav. Repetition"
"Automatic reset Trip B", "Mood
Selector repetition".
"Units"
Zvolením položky "Units" lze zvolit
měrnou jednotku: "Imperial", "Metric",
"Custom".
"Clock & Date"
Zvolením položky "Clock & Date" lze
provést následující nastavení: "Set
Time" , "Set Format", "Set Date".
"Safety"
Zvolením položky "Safety" lze provést
následující nastavení: "Passenger
AIRBAG", "Speed Warning" , "Seat belt
buzzer", "Hill Hold Control".
Nastavením "Passenger AIRBAG" lze
aktivovat / deaktivovat airbag
spolucestujícího:
❒zapnutá ochrana
spolucestujícího: svítí kontrolka
ONna palubní desce.
❒vypnutá ochrana
spolucestujícího: svítí kontrolka
OFFna palubní desce.
"Safety&Assist"
Informace o nastavení jsou uvedeny v
částiUconnect™v příslušné kapitole.
"Lights"
Vybráním položky "Lights" lze provést
následující nastavení: "Interior Ambient
Lights", "Headlamp sensor", "Follow
me", "Illumin. approach", "Auto High
Beam", "Daytime Lights", "Cornering
lights".
"Doors & Locks"
Vybráním položky "Doors & Locks" lze
provést následující nastavení:
"Autoclose", "Aut. unl. on exit", "Flash
Light w/Lock", "Horn with Lock", "Horn
w/Rem.Strt.", "Remote Unlock",
"Remote Unlock" (verze s Keyless
Entry), "Keyless Entry".
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 49 of 264

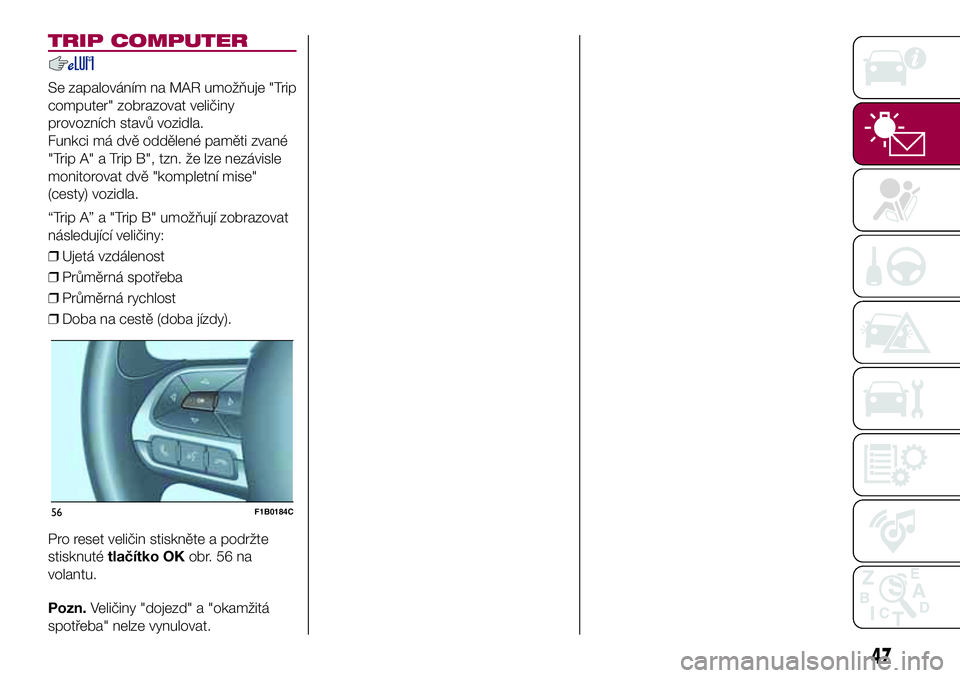

TRIP COMPUTER
Se zapalováním na MAR umožňuje "Trip
computer" zobrazovat veličiny
provozních stavů vozidla.
Funkci má dvě oddělené paměti zvané
"Trip A" a Trip B", tzn. že lze nezávisle
monitorovat dvě "kompletní mise"
(cesty) vozidla.
“Trip A” a "Trip B" umožňují zobrazovat
následující veličiny:
❒Ujetá vzdálenost
❒Průměrná spotřeba
❒Průměrná rychlost
❒Doba na cestě (doba jízdy).
Pro reset veličin stiskněte a podržte
stisknutétlačítko OKobr.56na
volantu.
Pozn.Veličiny "dojezd" a "okamžitá
spotřeba" nelze vynulovat.
56F1B0184C
47
Page 50 of 264

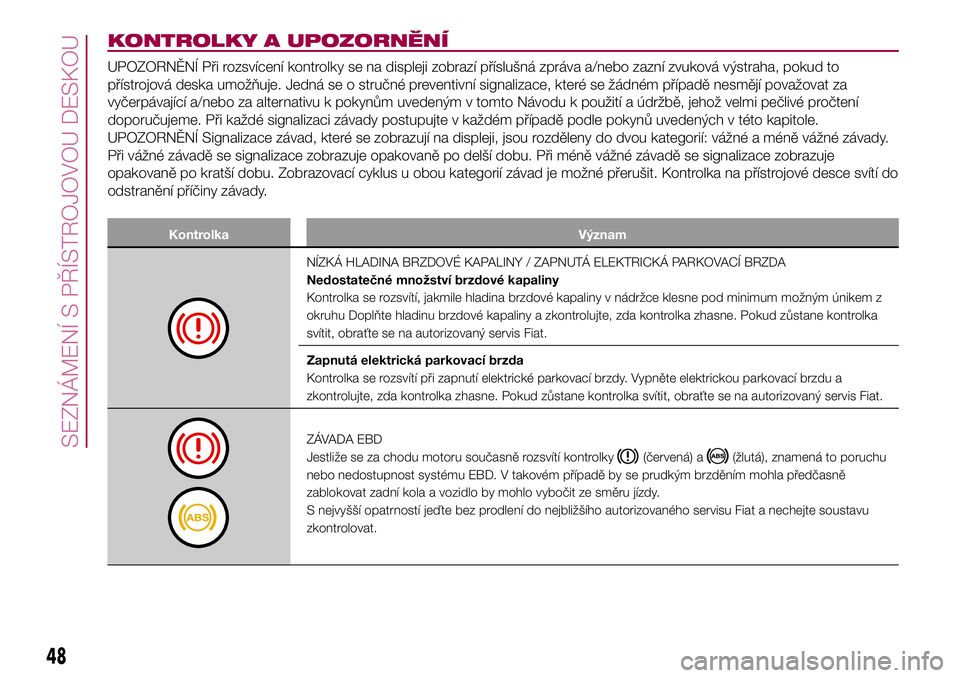

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
Kontrolka Význam
NÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZAPNUTÁ ELEKTRICKÁ PARKOVACÍ BRZDA
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem z
okruhu Doplňte hladinu brzdové kapaliny a zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka
svítit, obraťte se na autorizovaný servis Fiat.
Zapnutá elektrická parkovací brzda
Kontrolka se rozsvítí při zapnutí elektrické parkovací brzdy. Vypněte elektrickou parkovací brzdu a
zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka svítit, obraťte se na autorizovaný servis Fiat.
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
