FIAT 500X 2017 Návod k použití a údržbě (in Czech)

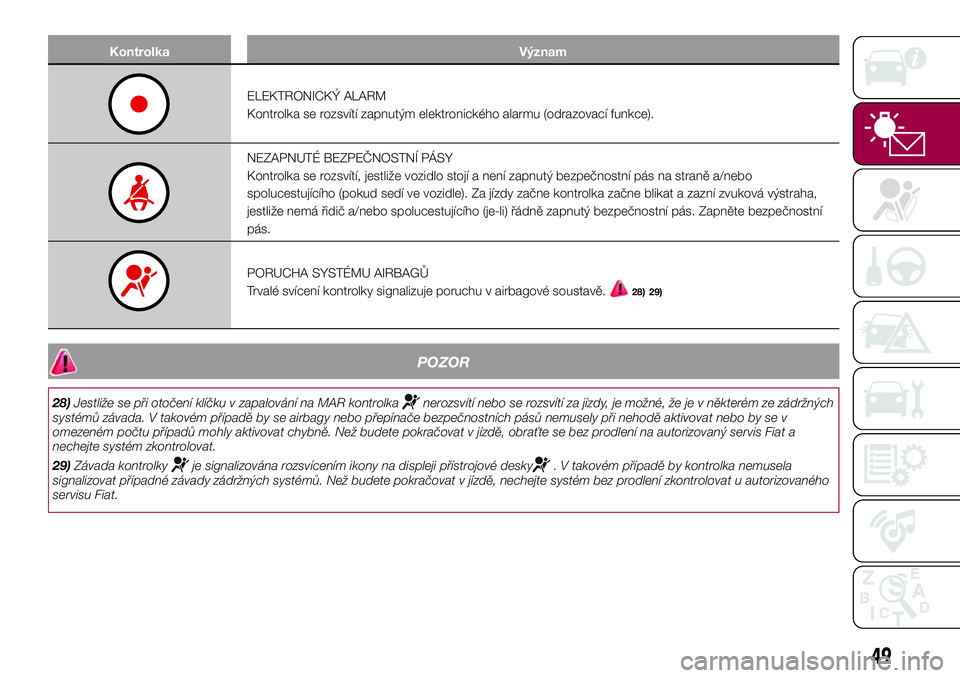

Kontrolka Význam
ELEKTRONICKÝ ALARM
Kontrolka se rozsvítí zapnutým elektronického alarmu (odrazovací funkce).
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
Kontrolka se rozsvítí, jestliže vozidlo stojí a není zapnutý bezpečnostní pás na straně a/nebo
spolucestujícího (pokud sedí ve vozidle). Za jízdy začne kontrolka začne blikat a zazní zvuková výstraha,
jestliže nemá řidič a/nebo spolucestujícího (je-li) řádně zapnutý bezpečnostní pás. Zapněte bezpečnostní
pás.
PORUCHA SYSTÉMU AIRBAGŮ
Trvalé svícení kontrolky signalizuje poruchu v airbagové soustavě.
28) 29)
POZOR
28)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo přepínače bezpečnostních pásů nemusely při nehodě aktivovat nebo by se v
omezeném počtu případů mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat a
nechejte systém zkontrolovat.
29)Závada kontrolky
je signalizována rozsvícením ikony na displeji přístrojové desky. V takovém případě by kontrolka nemusela
signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat u autorizovaného
servisu Fiat.
49

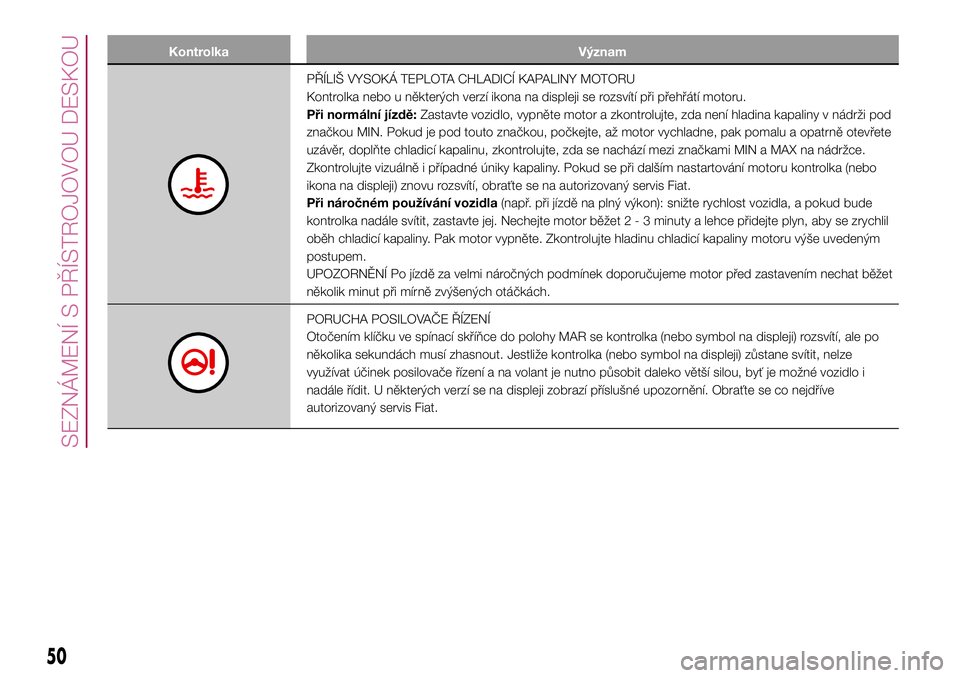

Kontrolka Význam
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY MOTORU
Kontrolka nebo u některých verzí ikona na displeji se rozsvítí při přehřátí motoru.
Při normální jízdě:Zastavte vozidlo, vypněte motor a zkontrolujte, zda není hladina kapaliny v nádrži pod
značkou MIN. Pokud je pod touto značkou, počkejte, až motor vychladne, pak pomalu a opatrně otevřete
uzávěr, doplňte chladicí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky kapaliny. Pokud se při dalším nastartování motoru kontrolka (nebo
ikona na displeji) znovu rozsvítí, obraťte se na autorizovaný servis Fiat.
Při náročném používání vozidla(např. při jízdě na plný výkon): snižte rychlost vozidla, a pokud bude
kontrolka nadále svítit, zastavte jej. Nechejte motor běžet2-3minuty a lehce přidejte plyn, aby se zrychlil
oběh chladicí kapaliny. Pak motor vypněte. Zkontrolujte hladinu chladicí kapaliny motoru výše uvedeným
postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
PORUCHA POSILOVAČE ŘÍZENÍ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka (nebo symbol na displeji) rozsvítí, ale po
několika sekundách musí zhasnout. Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek posilovače řízení a na volant je nutno působit daleko větší silou, byť je možné vozidlo i
nadále řídit. U některých verzí se na displeji zobrazí příslušné upozornění. Obraťte se co nejdříve
autorizovaný servis Fiat.
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

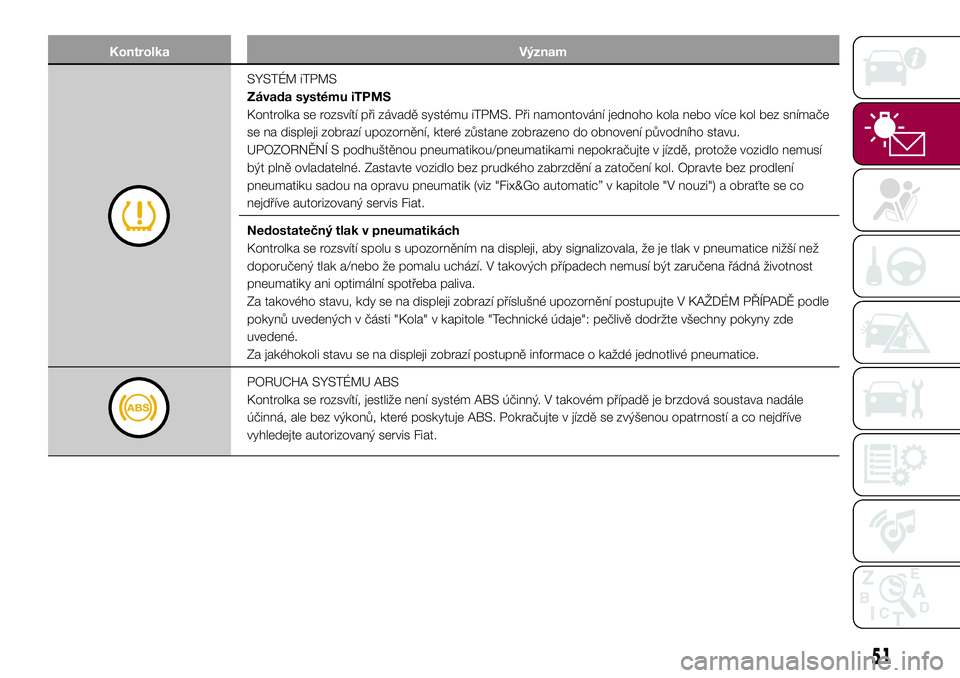

Kontrolka Význam
SYSTÉM iTPMS
Závada systému iTPMS
Kontrolka se rozsvítí při závadě systému iTPMS. Při namontování jednoho kola nebo více kol bez snímače
se na displeji zobrazí upozornění, které zůstane zobrazeno do obnovení původního stavu.
UPOZORNĚNÍ S podhuštěnou pneumatikou/pneumatikami nepokračujte v jízdě, protože vozidlo nemusí
být plně ovladatelné. Zastavte vozidlo bez prudkého zabrzdění a zatočení kol. Opravte bez prodlení
pneumatiku sadou na opravu pneumatik (viz "Fix&Go automatic” v kapitole "V nouzi") a obraťte se co
nejdříve autorizovaný servis Fiat.
Nedostatečný tlak v pneumatikách
Kontrolka se rozsvítí spolu s upozorněním na displeji, aby signalizovala, že je tlak v pneumatice nižší než
doporučený tlak a/nebo že pomalu uchází. V takových případech nemusí být zaručena řádná životnost
pneumatiky ani optimální spotřeba paliva.
Za takového stavu, kdy se na displeji zobrazí příslušné upozornění postupujte V KAŽDÉM PŘÍPADĚ podle
pokynů uvedených v části "Kola" v kapitole "Technické údaje": pečlivě dodržte všechny pokyny zde
uvedené.
Za jakéhokoli stavu se na displeji zobrazí postupně informace o každé jednotlivé pneumatice.
PORUCHA SYSTÉMU ABS
Kontrolka se rozsvítí, jestliže není systém ABS účinný. V takovém případě je brzdová soustava nadále
účinná, ale bez výkonů, které poskytuje ABS. Pokračujte v jízdě se zvýšenou opatrností a co nejdříve
vyhledejte autorizovaný servis Fiat.
51

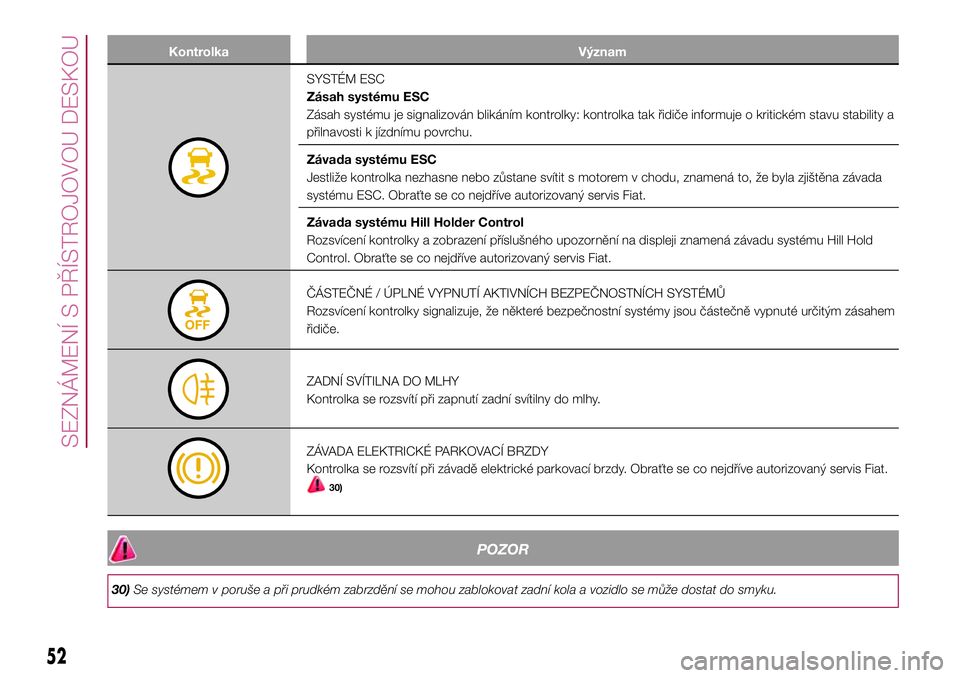

Kontrolka Význam
SYSTÉM ESC
Zásah systému ESC
Zásah systému je signalizován blikáním kontrolky: kontrolka tak řidiče informuje o kritickém stavu stability a
přilnavosti k jízdnímu povrchu.
Závada systému ESC
Jestliže kontrolka nezhasne nebo zůstane svítit s motorem v chodu, znamená to, že byla zjištěna závada
systému ESC. Obraťte se co nejdříve autorizovaný servis Fiat.
Závada systému Hill Holder Control
Rozsvícení kontrolky a zobrazení příslušného upozornění na displeji znamená závadu systému Hill Hold
Control. Obraťte se co nejdříve autorizovaný servis Fiat.
ČÁSTEČNÉ / ÚPLNÉ VYPNUTÍ AKTIVNÍCH BEZPEČNOSTNÍCH SYSTÉMŮ
Rozsvícení kontrolky signalizuje, že některé bezpečnostní systémy jsou částečně vypnuté určitým zásahem
řidiče.
ZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.
ZÁVADA ELEKTRICKÉ PARKOVACÍ BRZDY
Kontrolka se rozsvítí při závadě elektrické parkovací brzdy. Obraťte se co nejdříve autorizovaný servis Fiat.
30)
POZOR
30)Se systémem v poruše a při prudkém zabrzdění se mohou zablokovat zadní kola a vozidlo se může dostat do smyku.
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
PORUCHA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: přepnutím zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout. Funkčnost kontrolky mohou příslušným přístrojem zkontrolovat i příslušníci dopravní policie. V
každém případě postupujte podle platných předpisů v dané zemi.
13)
Závada systému vstřikování
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, znamená to, že vstřikovací soustava nefunguje
správně. Nepřerušovaným svícením kontrolka signalizuje závadu v systému přívodu paliva/zapalování, která
by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu, špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva. U některých verzí se na displeji zobrazí příslušné upozornění. Kontrolka zhasne po
odstranění závady, která nicméně zůstane uložena v paměti soustavy. V tomto stavu můžete pokračovat v
jízdě, ale nevystavujte motor velké zátěži a nejezděte vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné závady. Vyhledejte co nejdříve autorizovaný servis Fiat.
Poškození katalyzátoru
Jestliže se kontrolka rozbliká, znamená případnou závadu katalyzátoru. Uvolněte pedál akcelerace a
snižujte otáčky motoru, dokud nepřestane kontrolka blikat. Pokračujte v jízdě pomalou rychlostí, snažte se
vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co nejdříve se obraťte na autorizovaný servis Fiat.
POZOR
13)Pokud se po zapnutí zapalování na MAR kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
53

Kontrolka Význam

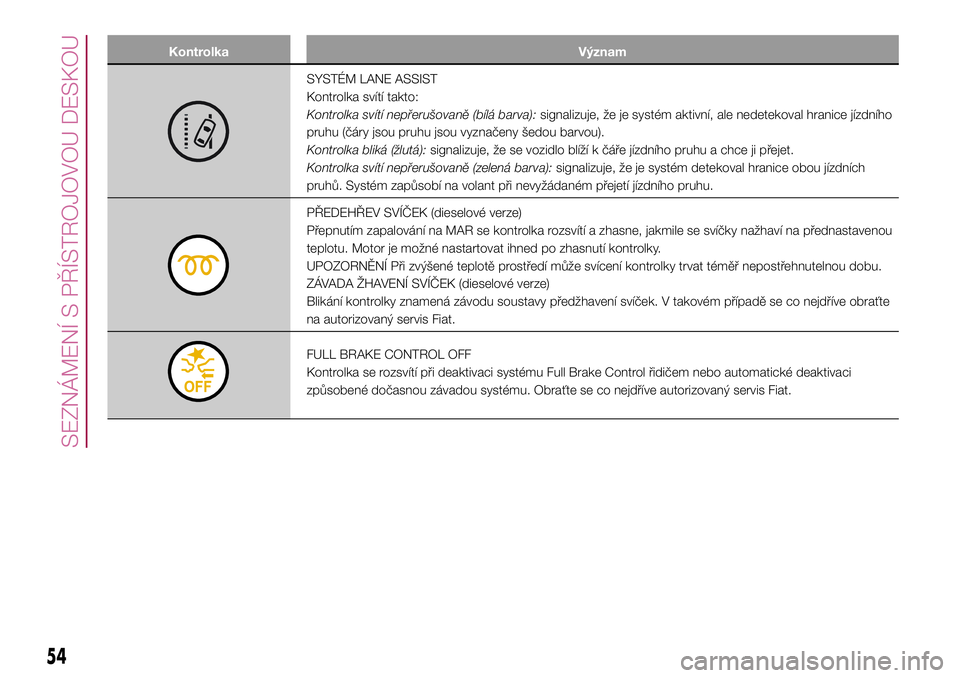

SYSTÉM LANE ASSIST
Kontrolka svítí takto:
Kontrolka svítí nepřerušovaně (bílá barva):signalizuje, že je systém aktivní, ale nedetekoval hranice jízdního
pruhu (čáry jsou pruhu jsou vyznačeny šedou barvou).
Kontrolka bliká (žlutá):signalizuje, že se vozidlo blíží k čáře jízdního pruhu a chce ji přejet.
Kontrolka svítí nepřerušovaně (zelená barva):signalizuje, že je systém detekoval hranice obou jízdních
pruhů. Systém zapůsobí na volant při nevyžádaném přejetí jízdního pruhu.
PŘEDEHŘEV SVÍČEK (dieselové verze)
Přepnutím zapalování na MAR se kontrolka rozsvítí a zhasne, jakmile se svíčky nažhaví na přednastavenou
teplotu. Motor je možné nastartovat ihned po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může svícení kontrolky trvat téměř nepostřehnutelnou dobu.
ZÁVADA ŽHAVENÍ SVÍČEK (dieselové verze)
Blikání kontrolky znamená závodu soustavy předžhavení svíček. V takovém případě se co nejdříve obraťte
na autorizovaný servis Fiat.
FULL BRAKE CONTROL OFF
Kontrolka se rozsvítí při deaktivaci systému Full Brake Control řidičem nebo automatické deaktivaci
způsobené dočasnou závadou systému. Obraťte se co nejdříve autorizovaný servis Fiat.
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

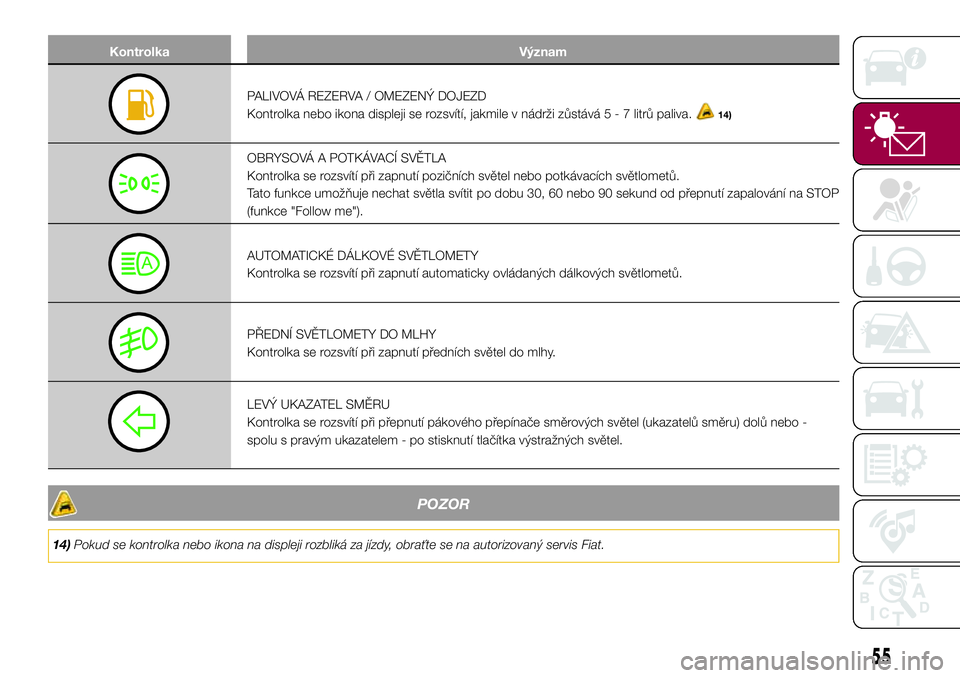

Kontrolka Význam
PALIVOVÁ REZERVA / OMEZENÝ DOJEZD
Kontrolka nebo ikona displeji se rozsvítí, jakmile v nádrži zůstává5-7litrů paliva.
14)
OBRYSOVÁ A POTKÁVACÍ SVĚTLA
Kontrolka se rozsvítí při zapnutí pozičních světel nebo potkávacích světlometů.
Tato funkce umožňuje nechat světla svítit po dobu 30, 60 nebo 90 sekund od přepnutí zapalování na STOP
(funkce "Follow me").
AUTOMATICKÉ DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí automaticky ovládaných dálkových světlometů.
PŘEDNÍ SVĚTLOMETY DO MLHY
Kontrolka se rozsvítí při zapnutí předních světel do mlhy.
LEVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí při přepnutí pákového přepínače směrových světel (ukazatelů směru) dolů nebo -
spolu s pravým ukazatelem - po stisknutí tlačítka výstražných světel.
POZOR
14)Pokud se kontrolka nebo ikona na displeji rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
55

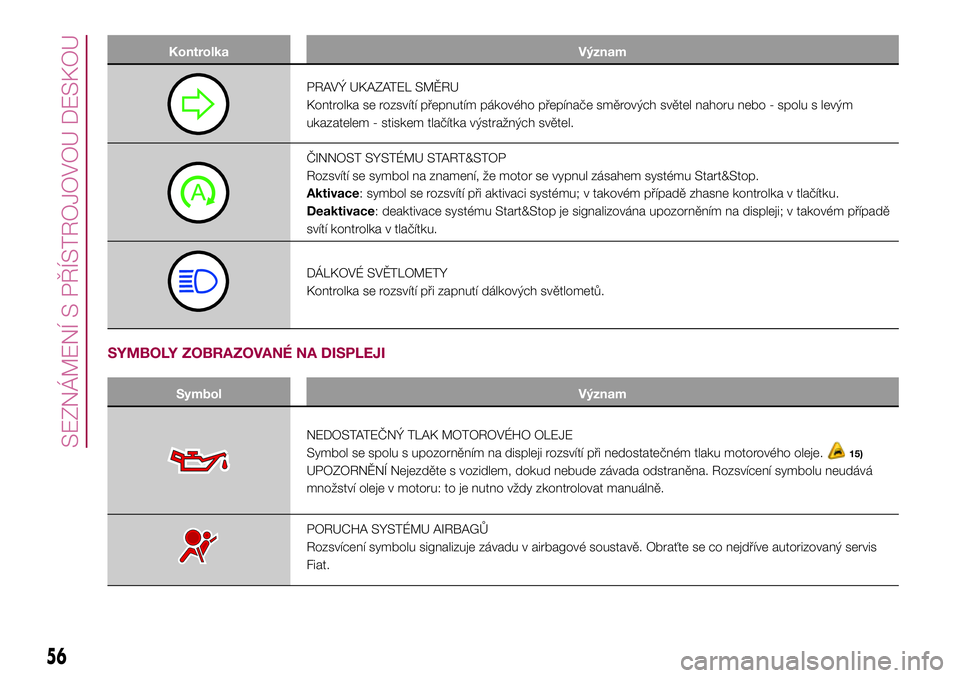

Kontrolka Význam
PRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového přepínače směrových světel nahoru nebo - spolu s levým
ukazatelem - stiskem tlačítka výstražných světel.
ČINNOST SYSTÉMU START&STOP
Rozsvítí se symbol na znamení, že motor se vypnul zásahem systému Start&Stop.
Aktivace: symbol se rozsvítí při aktivaci systému; v takovém případě zhasne kontrolka v tlačítku.
Deaktivace: deaktivace systému Start&Stop je signalizována upozorněním na displeji; v takovém případě
svítí kontrolka v tlačítku.
DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových světlometů.
SYMBOLY ZOBRAZOVANÉ NA DISPLEJI
Symbol Význam
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Symbol se spolu s upozorněním na displeji rozsvítí při nedostatečném tlaku motorového oleje.
15)
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna. Rozsvícení symbolu neudává
množství oleje v motoru: to je nutno vždy zkontrolovat manuálně.
PORUCHA SYSTÉMU AIRBAGŮ
Rozsvícení symbolu signalizuje závadu v airbagové soustavě. Obraťte se co nejdříve autorizovaný servis
Fiat.
56
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

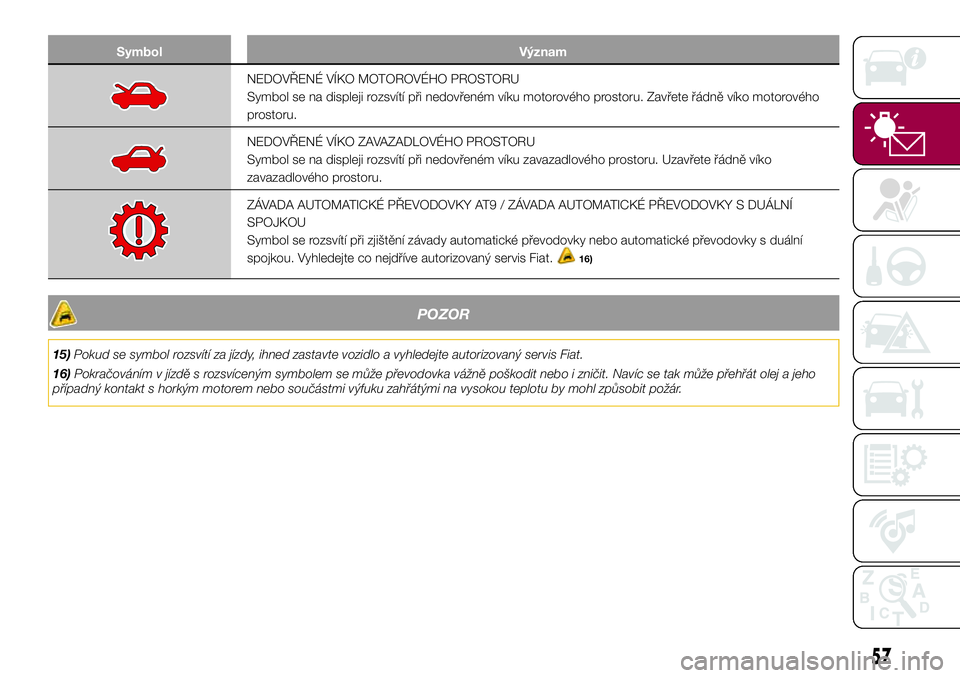

Symbol Význam
NEDOVŘENÉ VÍKO MOTOROVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku motorového prostoru. Zavřete řádně víko motorového
prostoru.
NEDOVŘENÉ VÍKO ZAVAZADLOVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku zavazadlového prostoru. Uzavřete řádně víko
zavazadlového prostoru.
ZÁVADA AUTOMATICKÉ PŘEVODOVKY AT9 / ZÁVADA AUTOMATICKÉ PŘEVODOVKY S DUÁLNÍ
SPOJKOU
Symbol se rozsvítí při zjištění závady automatické převodovky nebo automatické převodovky s duální
spojkou. Vyhledejte co nejdříve autorizovaný servis Fiat.
16)
POZOR
15)Pokud se symbol rozsvítí za jízdy, ihned zastavte vozidlo a vyhledejte autorizovaný servis Fiat.
16)Pokračováním v jízdě s rozsvíceným symbolem se může převodovka vážně poškodit nebo i zničit. Navíc se tak může přehřát olej a jeho
případný kontakt s horkým motorem nebo součástmi výfuku zahřátými na vysokou teplotu by mohl způsobit požár.
57

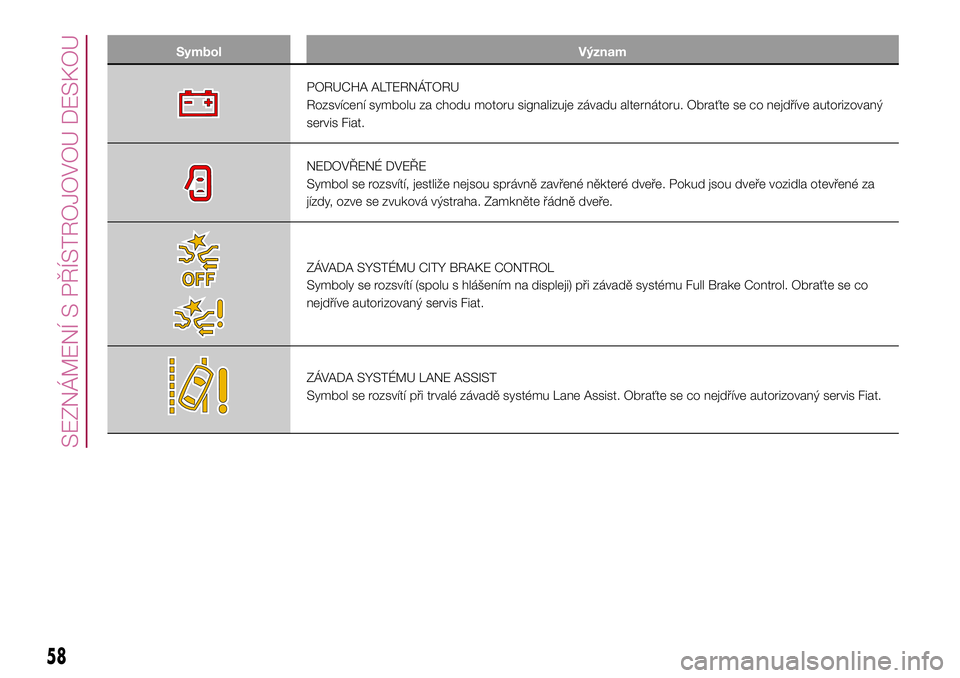

Symbol Význam
PORUCHA ALTERNÁTORU
Rozsvícení symbolu za chodu motoru signalizuje závadu alternátoru. Obraťte se co nejdříve autorizovaný
servis Fiat.
NEDOVŘENÉ DVEŘE
Symbol se rozsvítí, jestliže nejsou správně zavřené některé dveře. Pokud jsou dveře vozidla otevřené za
jízdy, ozve se zvuková výstraha. Zamkněte řádně dveře.
ZÁVADA SYSTÉMU CITY BRAKE CONTROL
Symboly se rozsvítí (spolu s hlášením na displeji) při závadě systému Full Brake Control. Obraťte se co
nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU LANE ASSIST
Symbol se rozsvítí při trvalé závadě systému Lane Assist. Obraťte se co nejdříve autorizovaný servis Fiat.
58
