Page 171 of 304

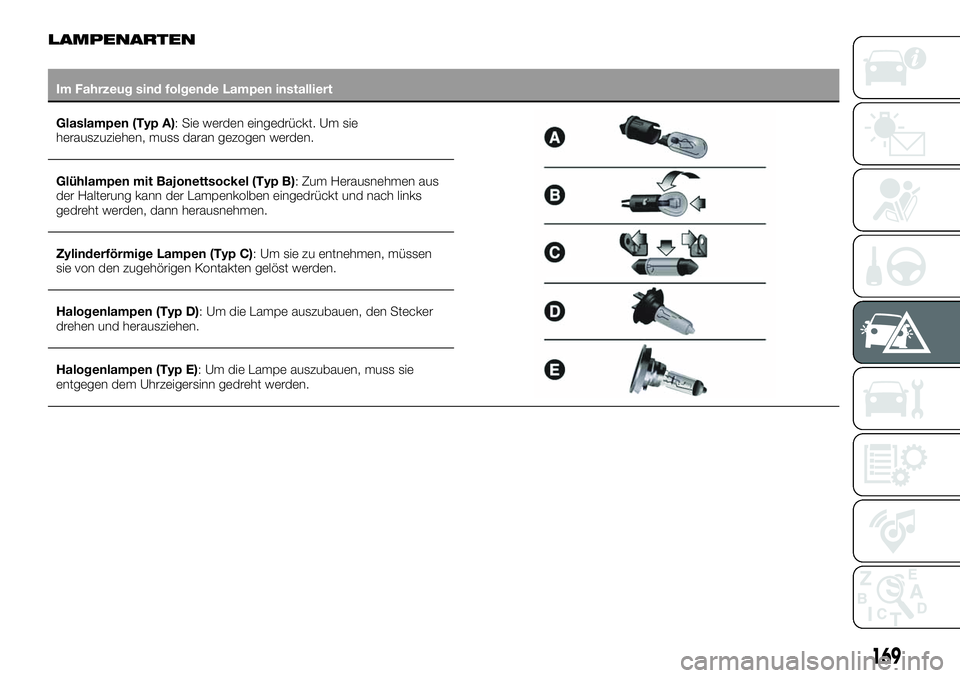

FIAT 500X 2019  Betriebsanleitung (in German) LAMPENARTEN
Im Fahrzeug sind folgende Lampen installiert
Glaslampen (Typ A): Sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
Glühlampen mit Bajonettsockel (Typ B): Zum Hera

Page 172 of 304

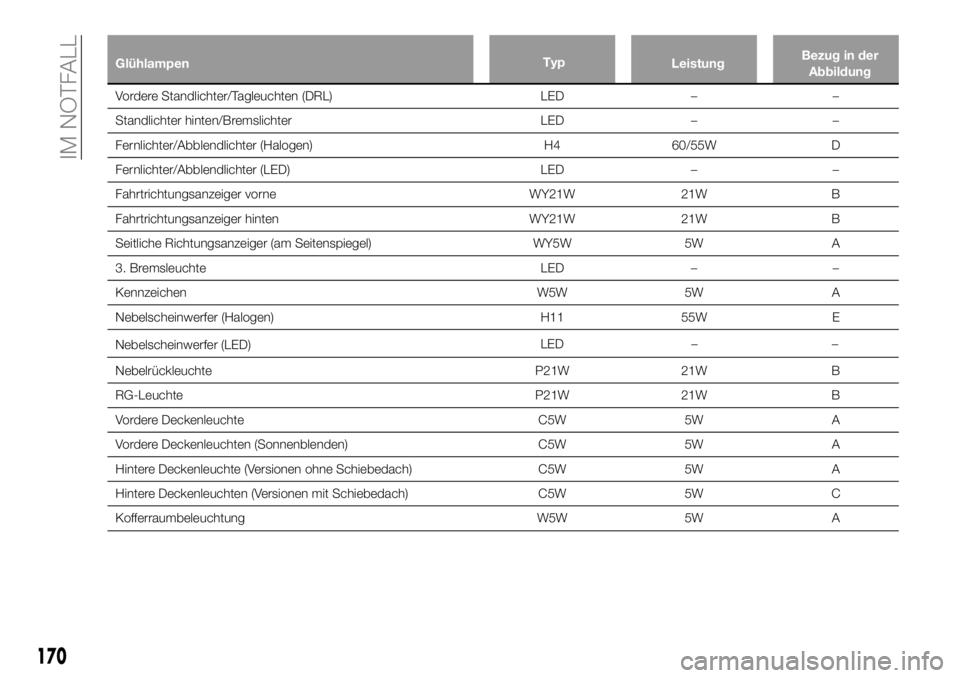

FIAT 500X 2019  Betriebsanleitung (in German) Glühlampen�5�Z�QLeistungBezug in der
Abbildung
Vordere Standlichter/Tagleuchten (DRL) LED – –
Standlichter hinten/Bremslichter LED – –
Fernlichter/Abblendlichter (Halogen) H4 60/55W D
Fernlic

Page 173 of 304

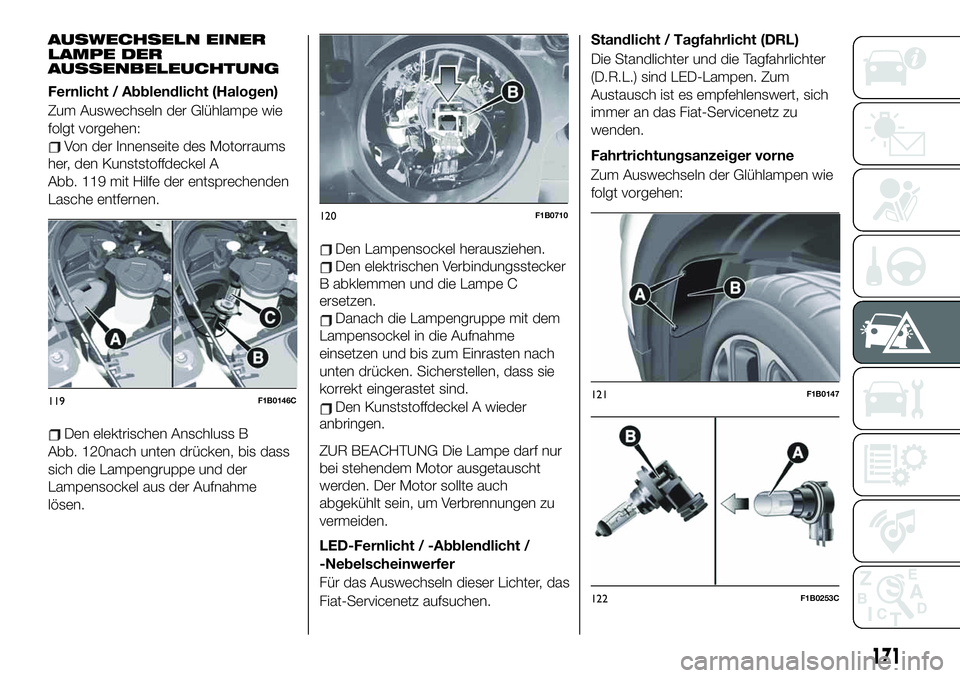

FIAT 500X 2019  Betriebsanleitung (in German) AUSWECHSELN EINER
LAMPE DER
AUSSENBELEUCHTUNG
Fernlicht / Abblendlicht (Halogen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Von der Innenseite des Motorraums
her, den Kunststoffdeckel A
Abb. 1

Page 174 of 304

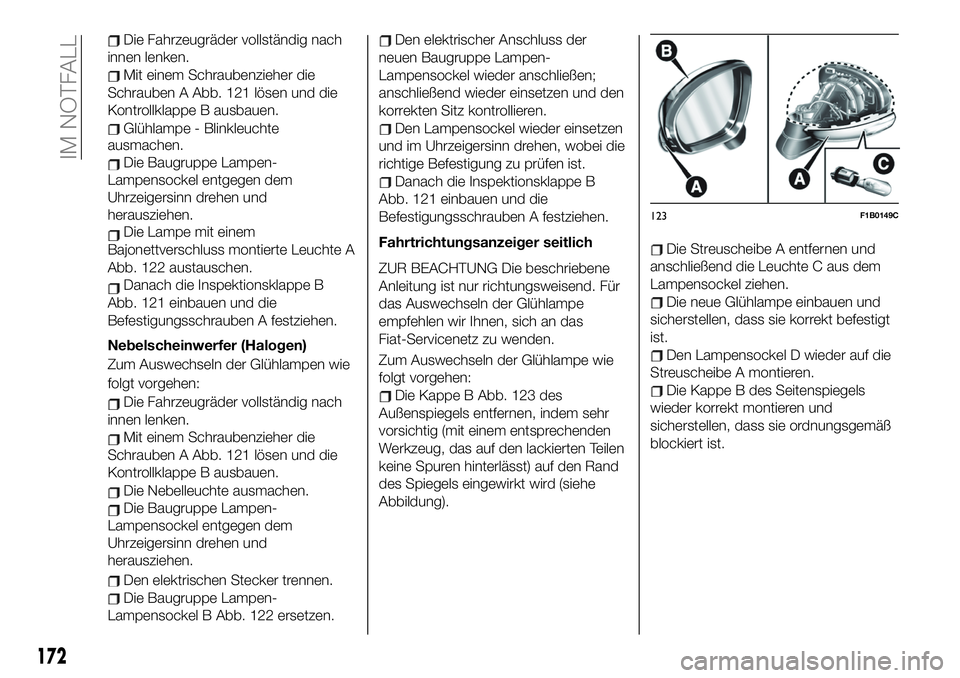

FIAT 500X 2019  Betriebsanleitung (in German) Die�Fahrzeugräder�vollständig�nach�
innen�lenken.
Mit�einem�Schraubenzieher�die�
Schrauben�A�Abb.�121�lösen�und�die�
Kontrollklappe�B�ausbauen.
Glühlampe�-�Blinkleuchte�
ausma

Page 175 of 304

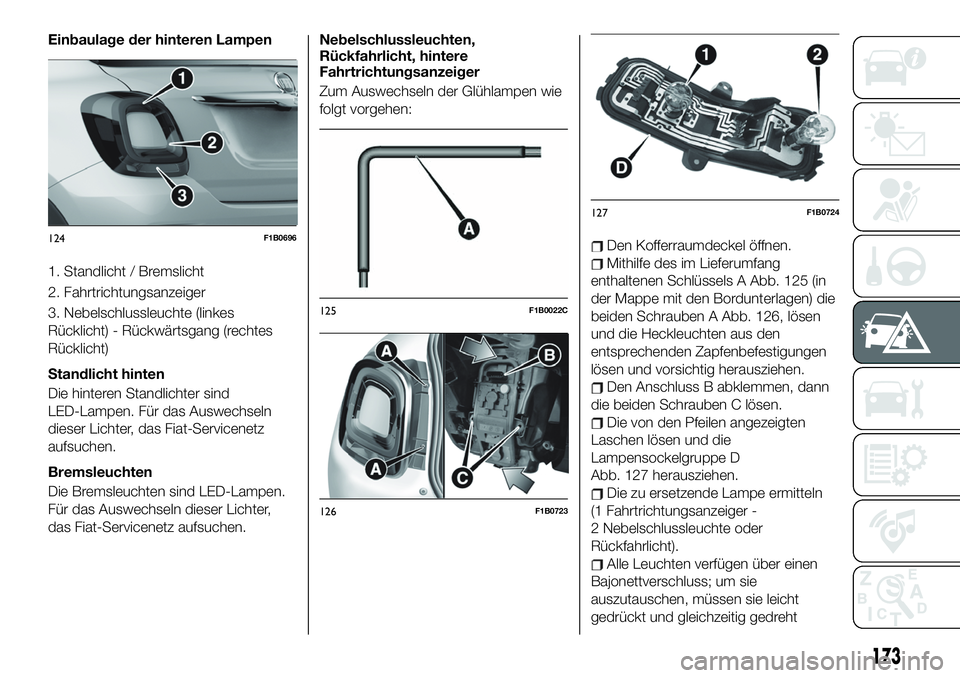

FIAT 500X 2019  Betriebsanleitung (in German) Einbaulage der hinteren Lampen
1. Standlicht / Bremslicht
2. Fahrtrichtungsanzeiger
3. Nebelschlussleuchte (linkes
Rücklicht) - Rückwärtsgang (rechtes
Rücklicht)
Standlicht hinten
Die hinteren Sta

Page 176 of 304

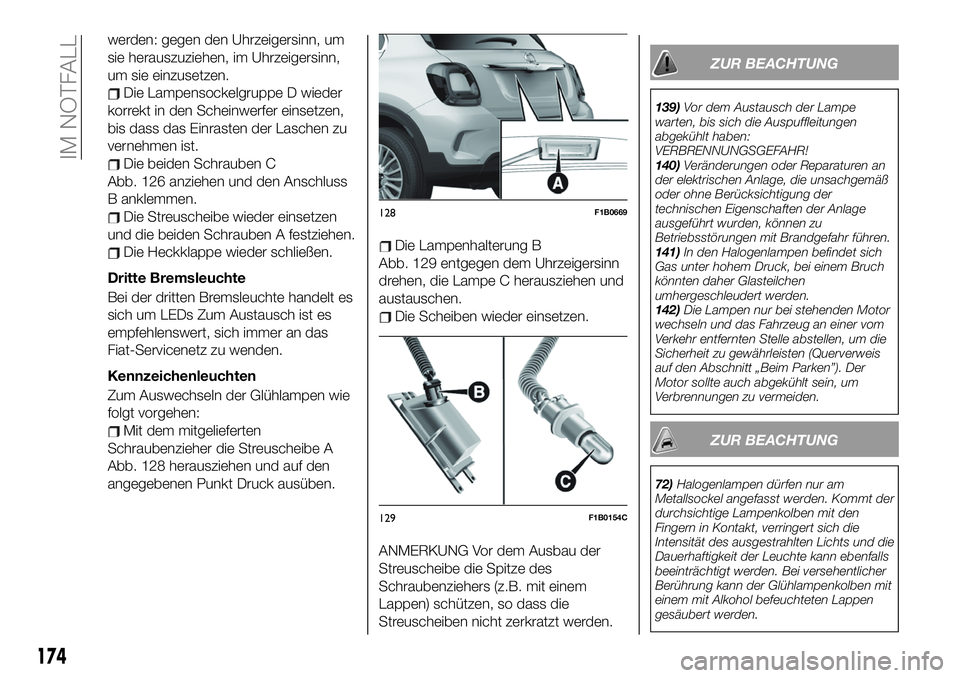

FIAT 500X 2019  Betriebsanleitung (in German) werden: gegen den Uhrzeigersinn, um
sie herauszuziehen, im Uhrzeigersinn,
um sie einzusetzen.
Die Lampensockelgruppe D wieder
korrekt in den Scheinwerfer einsetzen,
bis dass das Einrasten der Laschen

Page 177 of 304

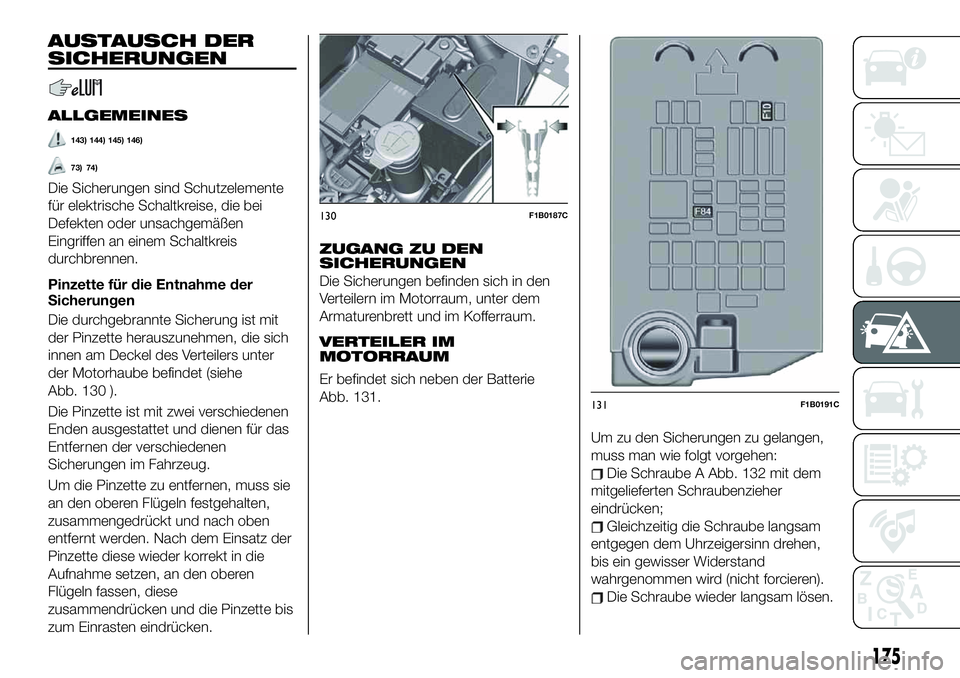

FIAT 500X 2019  Betriebsanleitung (in German) AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
143) 144) 145) 146)
73) 74)
Die Sicherungen sind Schutzelemente
für elektrische Schaltkreise, die bei
Defekten oder unsachgemäßen
Eingriffen an einem Schaltkre

Page 178 of 304

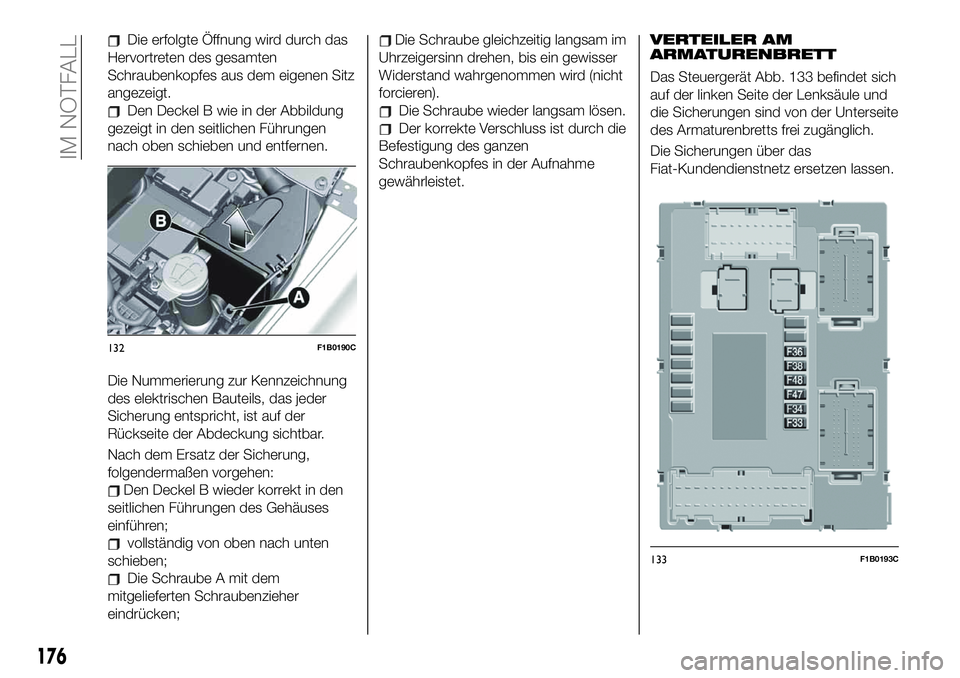

FIAT 500X 2019  Betriebsanleitung (in German) Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel B wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben

Page 179 of 304

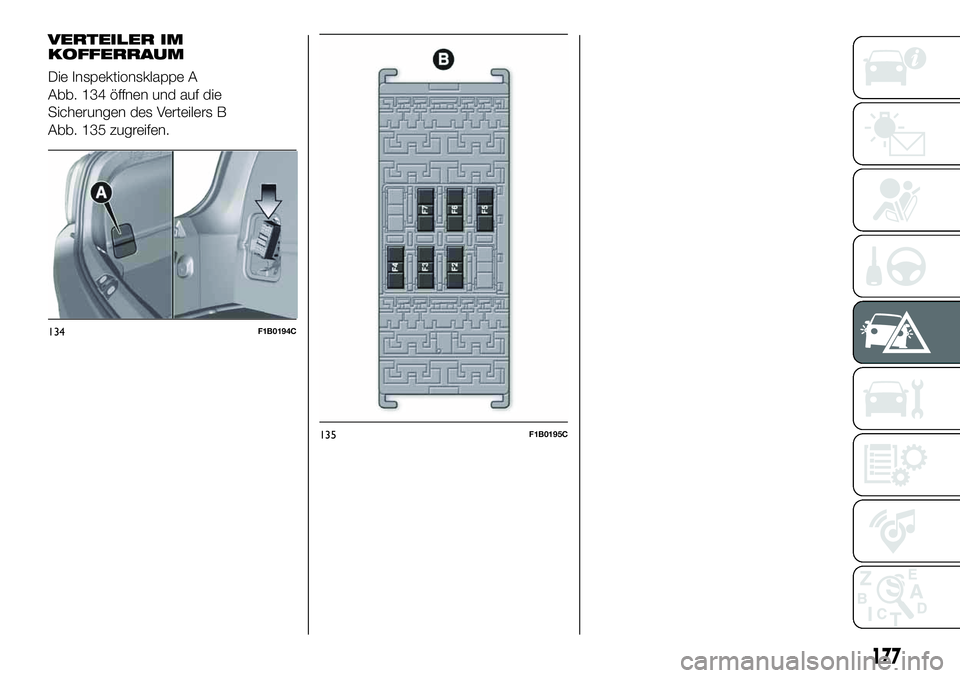

FIAT 500X 2019  Betriebsanleitung (in German) VERTEILER IM
KOFFERRAUM
Die Inspektionsklappe A
Abb. 134 öffnen und auf die
Sicherungen des Verteilers B
Abb. 135 zugreifen.
134F1B0194C
135F1B0195C
177

Page 180 of 304

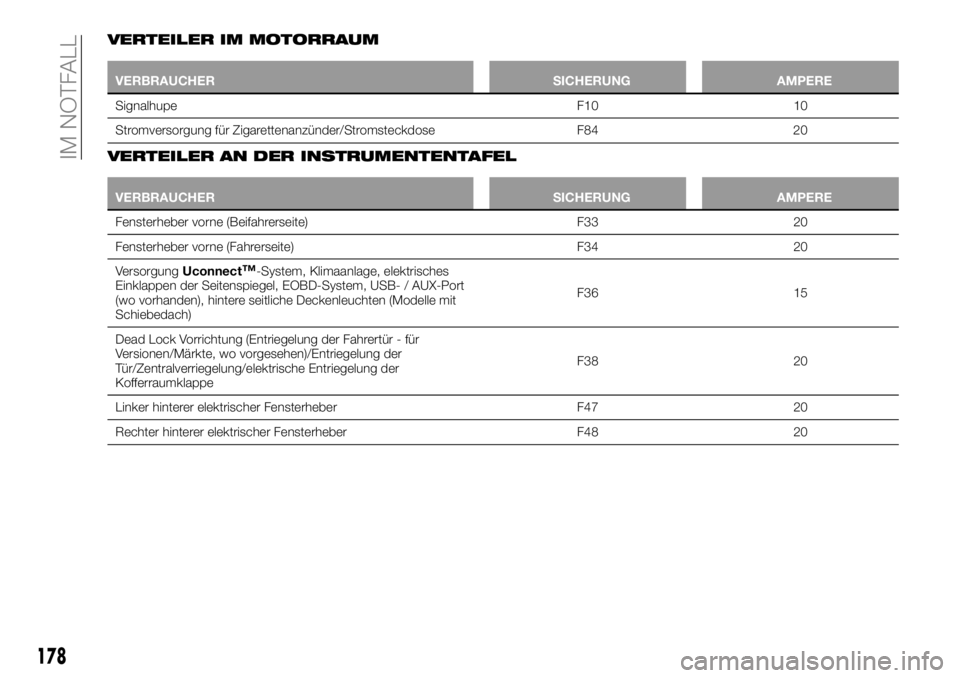

FIAT 500X 2019  Betriebsanleitung (in German) VERTEILER IM MOTORRAUM
VERBRAUCHER SICHERUNG AMPERE
Signalhupe F10 10
Stromversorgung für Zigarettenanzünder/Stromsteckdose F84 20
VERTEILER AN DER INSTRUMENTENTAFEL
VERBRAUCHER SICHERUNG AMPERE
Fen
