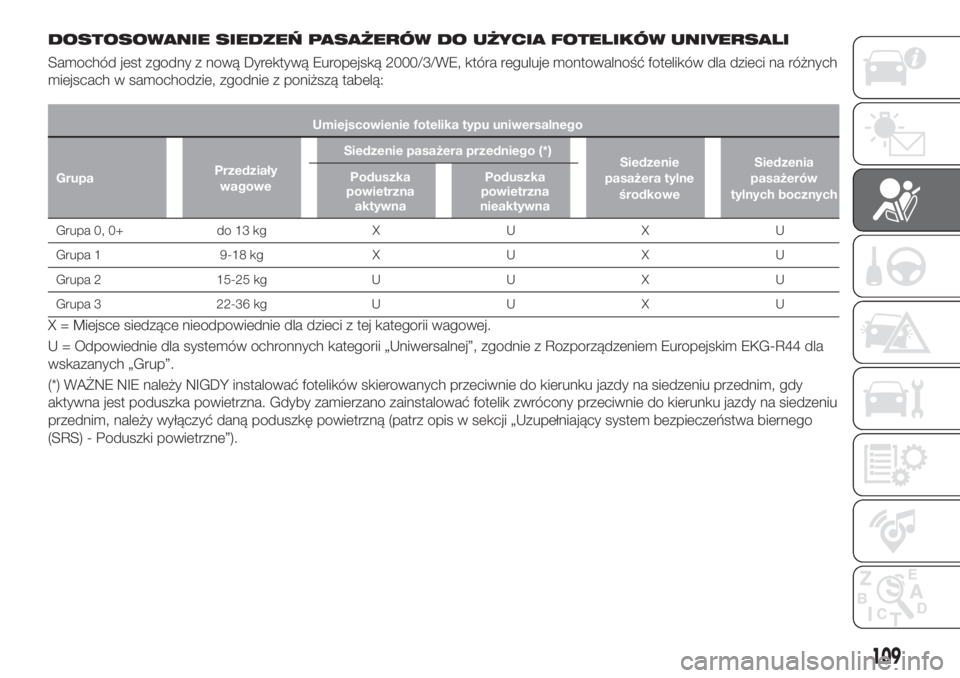

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIVERSALI
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
GrupaPrzedziały
wagoweSiedzenie pasażera przedniego (*)
Siedzenie
pasażera tylne
środkoweSiedzenia
pasażerów
tylnych bocznych Poduszka
powietrzna
aktywnaPoduszka
powietrzna
nieaktywna
Grupa 0, 0+ do 13 kg X U X U
Grupa 1 9-18 kg X U X U
Grupa 2 15-25 kg U U X U
Grupa 3 22-36 kg U U X U
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
(*) WAŻNE NIE należy NIGDY instalować fotelików skierowanych przeciwnie do kierunku jazdy na siedzeniu przednim, gdy
aktywna jest poduszka powietrzna. Gdyby zamierzano zainstalować fotelik zwrócony przeciwnie do kierunku jazdy na siedzeniu
przednim, należy wyłączyć daną poduszkę powietrzną (patrz opis w sekcji „Uzupełniający system bezpieczeństwa biernego
(SRS) - Poduszki powietrzne”).
109

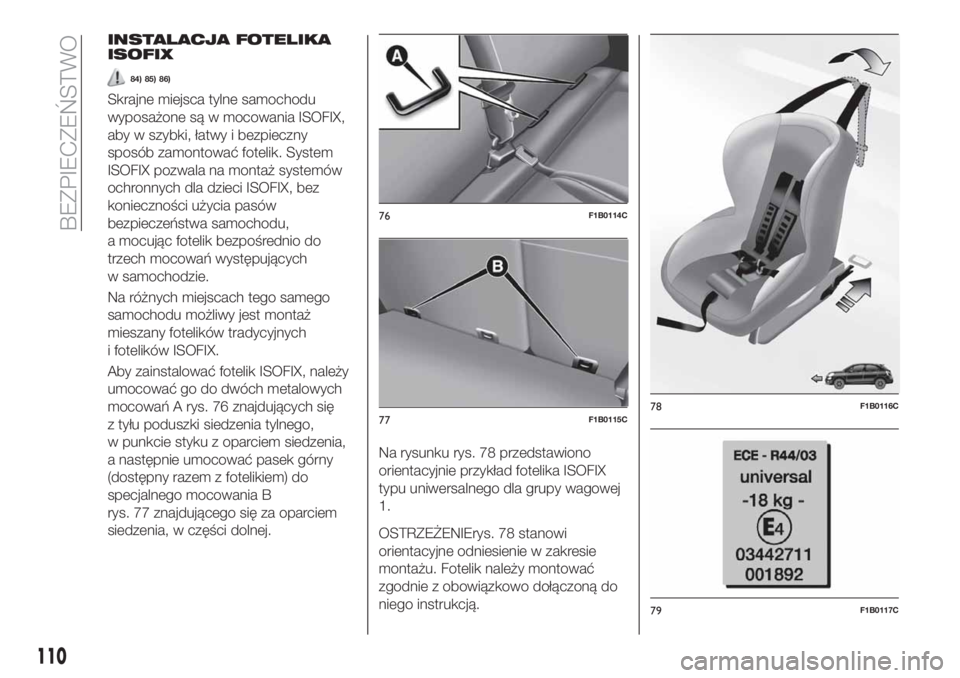

INSTALACJA FOTELIKA
ISOFIX
84) 85) 86)
Skrajne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX,
aby w szybki, łatwy i bezpieczny
sposób zamontować fotelik. System
ISOFIX pozwala na montaż systemów
ochronnych dla dzieci ISOFIX, bez
konieczności użycia pasów
bezpieczeństwa samochodu,
a mocując fotelik bezpośrednio do
trzech mocowań występujących
w samochodzie.
Na różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 76 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B
rys. 77 znajdującego się za oparciem
siedzenia, w części dolnej.Na rysunku rys. 78 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej
1.
OSTRZEŻENIErys. 78 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
76F1B0114C
77F1B0115C78F1B0116C
79F1B0117C
110
BEZPIECZEŃSTWO

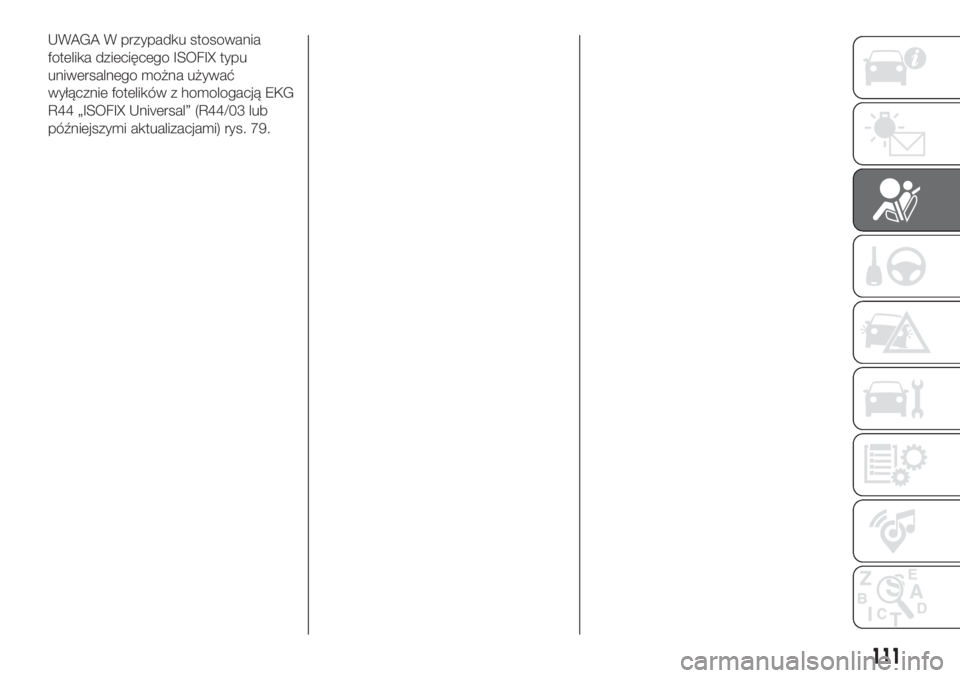

UWAGA W przypadku stosowania
fotelika dziecięcego ISOFIX typu
uniwersalnego można używać
wyłącznie fotelików z homologacją EKG
R44 „ISOFIX Universal” (R44/03 lub
późniejszymi aktualizacjami) rys. 79.
111

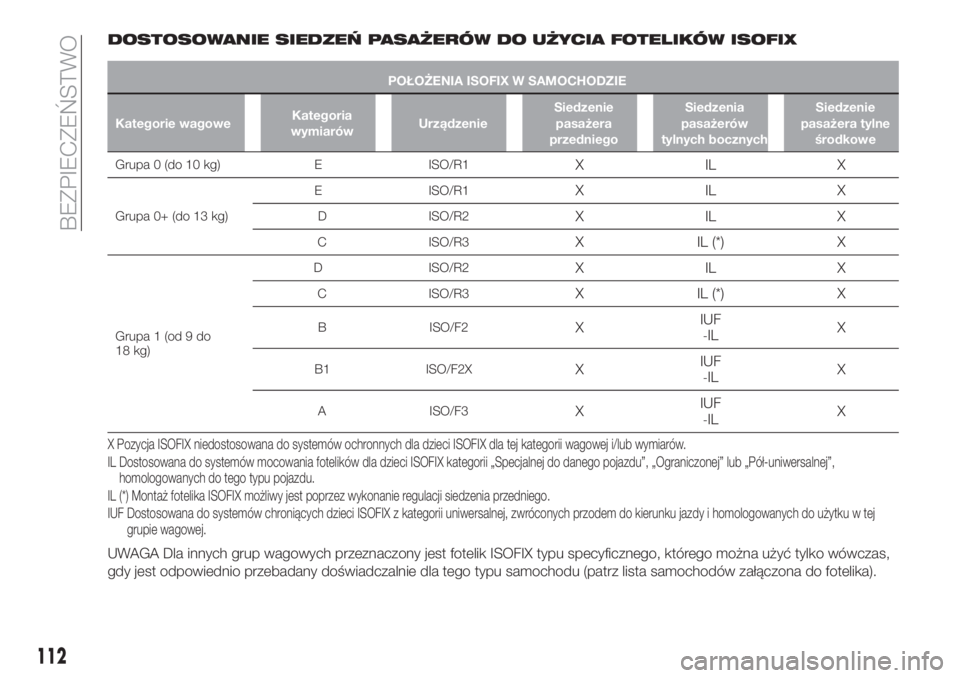

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
POŁOŻENIA ISOFIX W SAMOCHODZIE
Kategorie wagoweKategoria
wymiarówUrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów
tylnych bocznychSiedzenie
pasażera tylne
środkowe
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
IL Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu pojazdu.
IL (*) Montaż fotelika ISOFIX możliwy jest poprzez wykonanie regulacji siedzenia przedniego.
IUF Dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku w tej
grupie wagowej.
UWAGA Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas,
gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).
112
BEZPIECZEŃSTWO

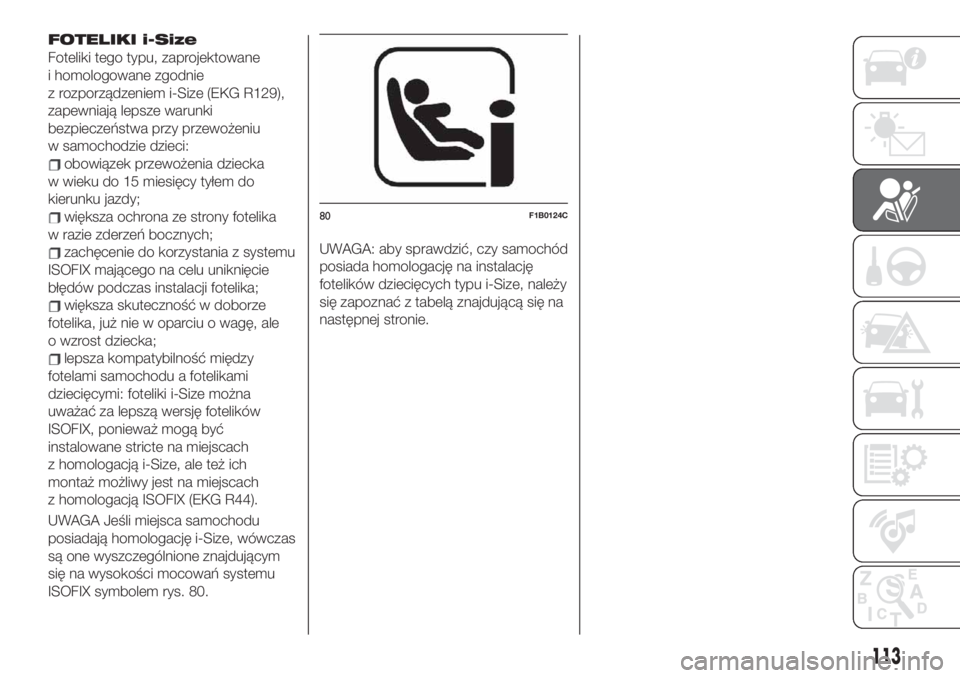

FOTELIKI i-Size
Foteliki tego typu, zaprojektowane
i homologowane zgodnie
z rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu
w samochodzie dzieci:
obowiązek przewożenia dziecka
w wieku do 15 miesięcy tyłem do
kierunku jazdy;
większa ochrona ze strony fotelika
w razie zderzeń bocznych;
zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale
o wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach
z homologacją i-Size, ale też ich
montaż możliwy jest na miejscach
z homologacją ISOFIX (EKG R44).
UWAGA Jeśli miejsca samochodu
posiadają homologację i-Size, wówczas
są one wyszczególnione znajdującym
się na wysokości mocowań systemu
ISOFIX symbolem rys. 80.UWAGA: aby sprawdzić, czy samochód
posiada homologację na instalację
fotelików dziecięcych typu i-Size, należy
się zapoznać z tabelą znajdującą się na
następnej stronie.
80F1B0124C
113

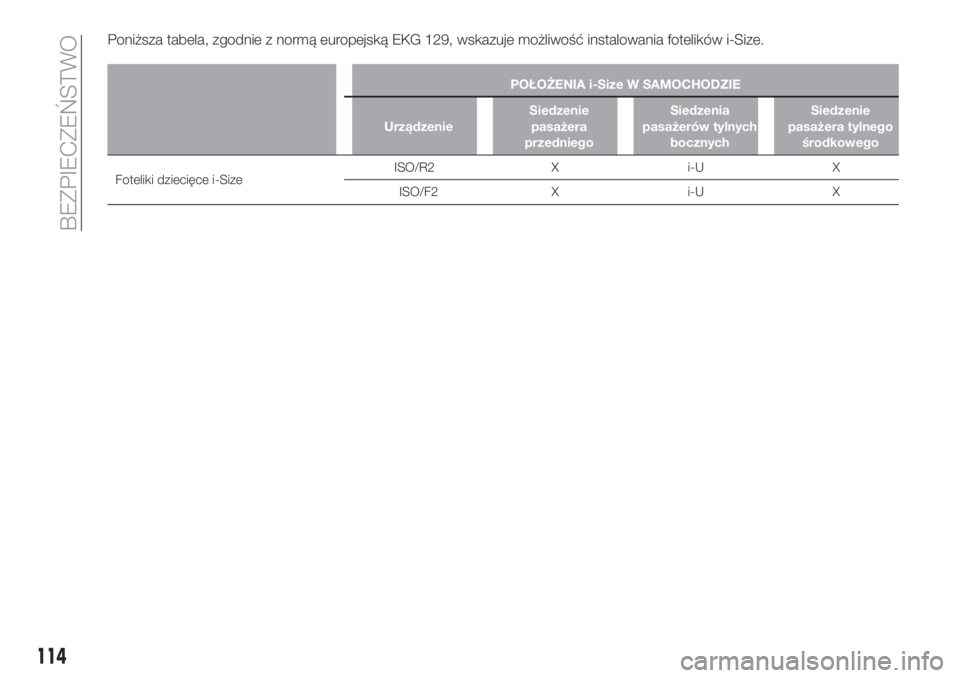

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie
pasażera tylnego
środkowego
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
114
BEZPIECZEŃSTWO

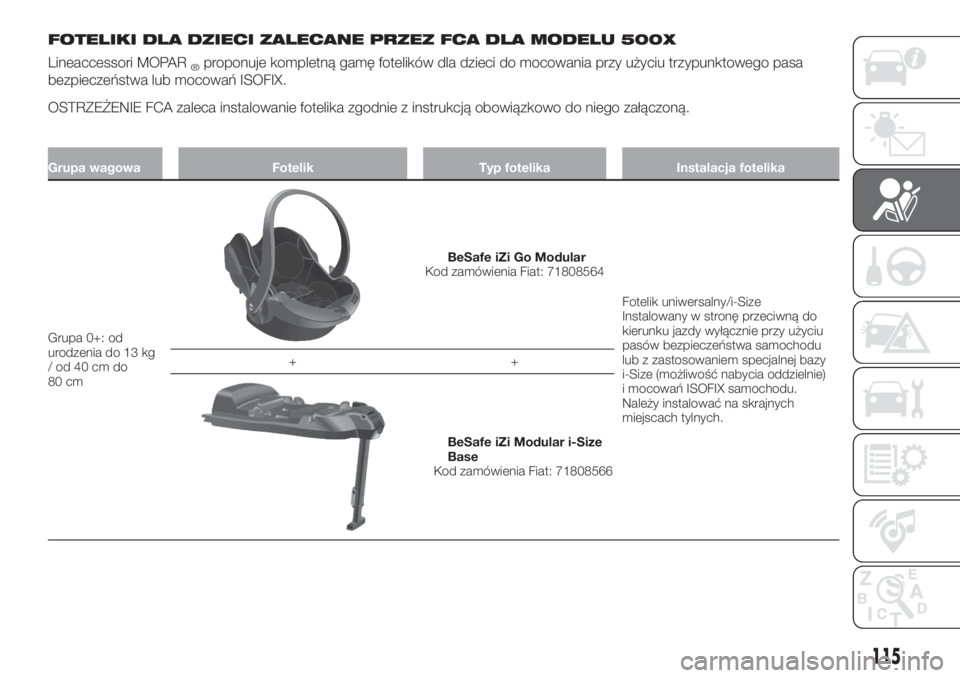

FOTELIKI DLA DZIECI ZALECANE PRZEZ FCA DLA MODELU 500X
Lineaccessori MOPAR®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+: od
urodzenia do 13 kg
/od40cmdo
80 cm
BeSafe iZi Go Modular
Kod zamówienia Fiat: 71808564
Fotelik uniwersalny/i-Size
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy użyciu
pasów bezpieczeństwa samochodu
lub z zastosowaniem specjalnej bazy
i-Size (możliwość nabycia oddzielnie)
i mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
BeSafe iZi Modular i-Size
Base
Kod zamówienia Fiat: 71808566
115

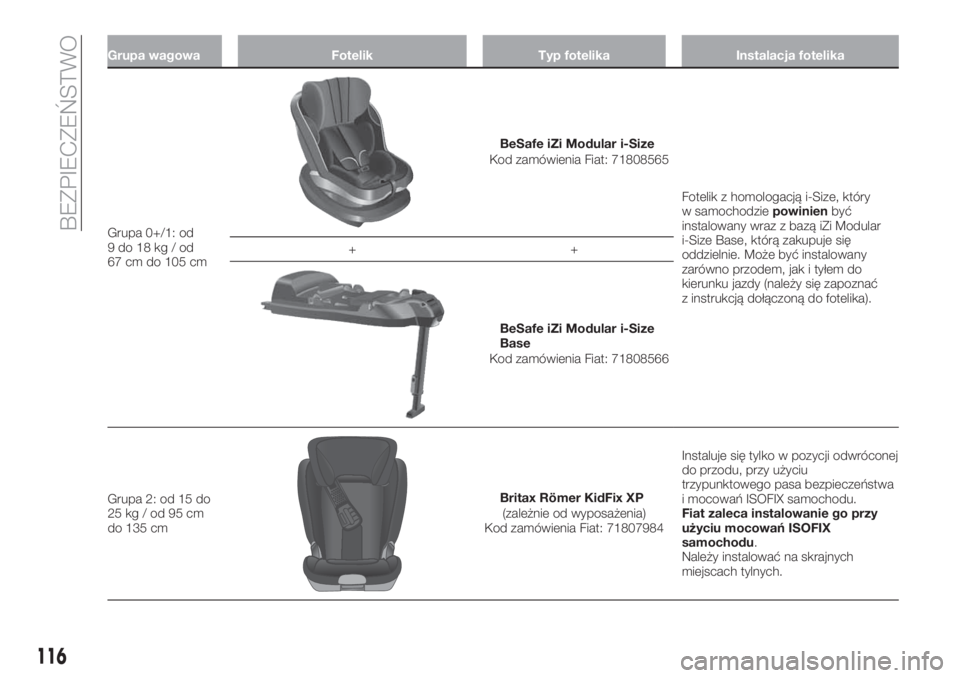

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+/1: od
9do18kg/od
67 cm do 105 cm
BeSafe iZi Modular i-Size
Kod zamówienia Fiat: 71808565
Fotelik z homologacją i-Size, który
w samochodziepowinienbyć
instalowany wraz z bazą iZi Modular
i-Size Base, którą zakupuje się
oddzielnie. Może być instalowany
zarówno przodem, jak i tyłem do
kierunku jazdy (należy się zapoznać
z instrukcją dołączoną do fotelika). ++
BeSafe iZi Modular i-Size
Base
Kod zamówienia Fiat: 71808566
Grupa 2: od 15 do
25kg/od95cm
do 135 cm
Britax Römer KidFix XP
(zależnie od wyposażenia)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i mocowań ISOFIX samochodu.
Fiat zaleca instalowanie go przy
użyciu mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
116
BEZPIECZEŃSTWO

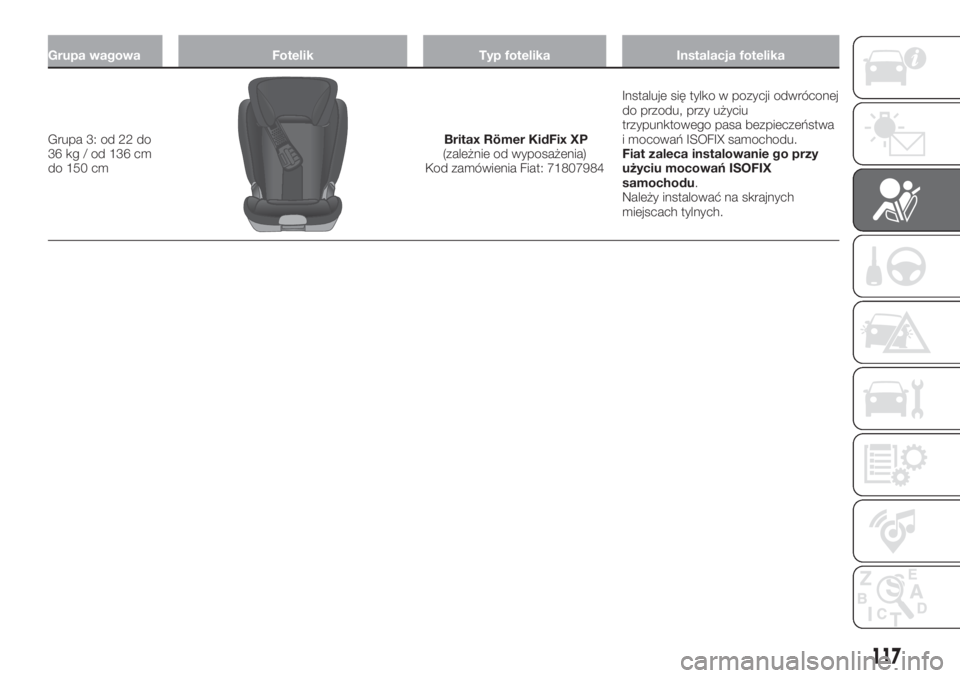

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 3: od 22 do
36 kg / od 136 cm
do 150 cmBritax Römer KidFix XP
(zależnie od wyposażenia)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i mocowań ISOFIX samochodu.
Fiat zaleca instalowanie go przy
użyciu mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
117

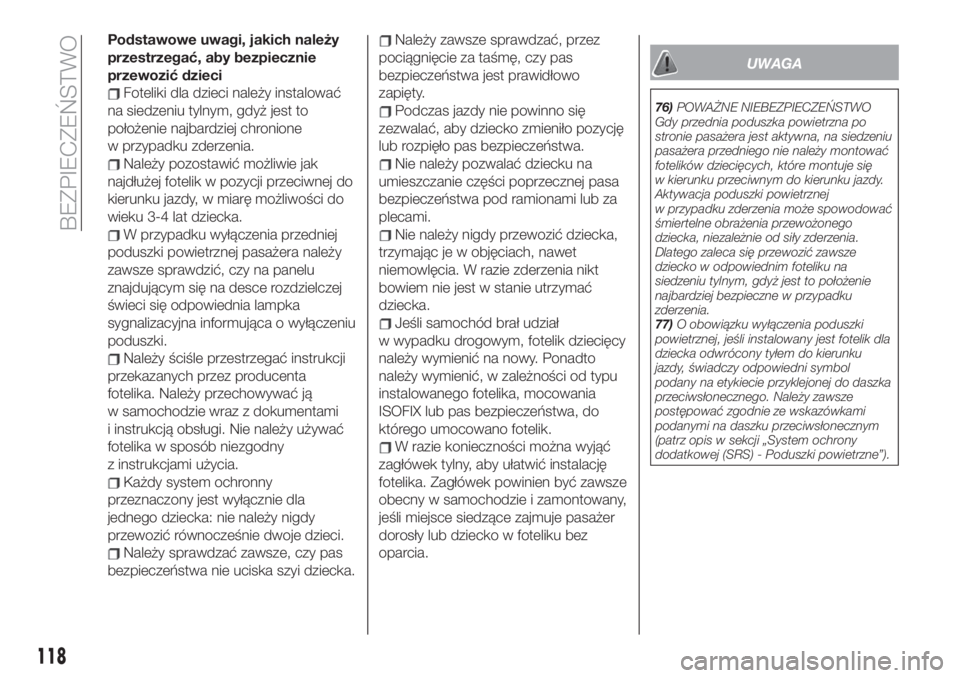

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione
w przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W przypadku wyłączenia przedniej
poduszki powietrznej pasażera należy
zawsze sprawdzić, czy na panelu
znajdującym się na desce rozdzielczej
świeci się odpowiednia lampka
sygnalizacyjna informująca o wyłączeniu
poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją
w samochodzie wraz z dokumentami
i instrukcją obsługi. Nie należy używać
fotelika w sposób niezgodny
z instrukcjami użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy pas
bezpieczeństwa nie uciska szyi dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub za
plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Jeśli samochód brał udział
w wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
ISOFIX lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny, aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
76)POWAŻNE NIEBEZPIECZEŃSTWO
Gdy przednia poduszka powietrzna po
stronie pasażera jest aktywna, na siedzeniu
pasażera przedniego nie należy montować
fotelików dziecięcych, które montuje się
w kierunku przeciwnym do kierunku jazdy.
Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
77)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „System ochrony
dodatkowej (SRS) - Poduszki powietrzne”).
