❒die Deckenleuchte entfernen, indem man auf die von
den Pfeilen angegebenen Punkte einwirkt;
❒die Lampe C – Abb. 172 aus den Seitenkontakten lö-
sen, austauschen und sicherstellen, dass die neue Lam-
pe korrekt zwischen den Kontakten blockiert ist; Abnehmbare Deckenleuchte

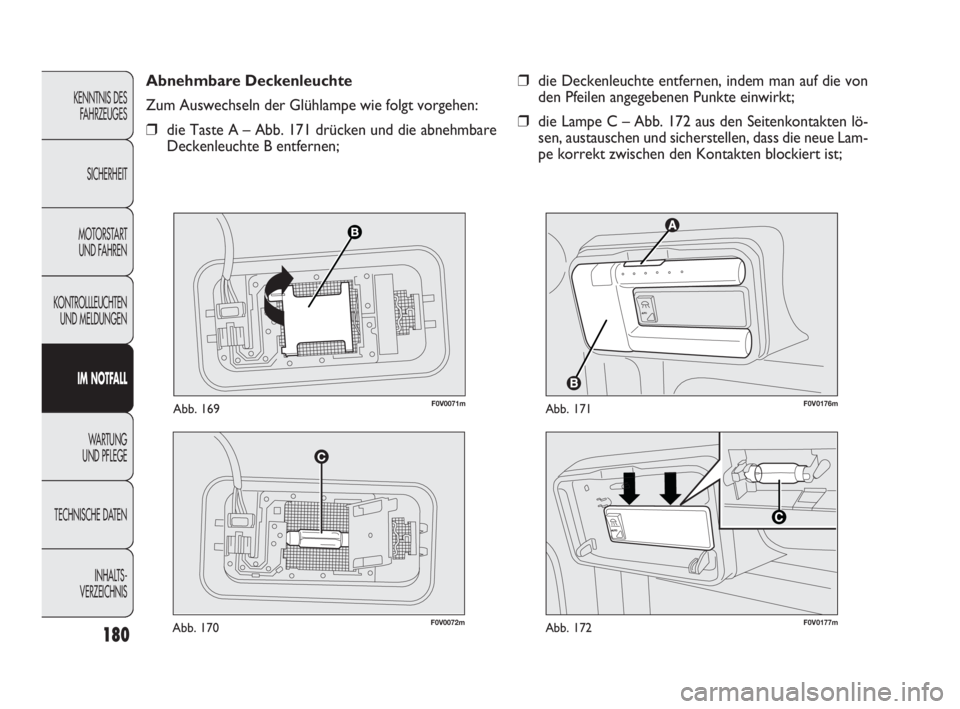

Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Taste A – Abb. 171 drücken und die abnehmbare
Deckenleuchte B entfernen;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0071mAbb. 169
F0V0177mAbb. 172
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 180

181
F0V0088mAbb. 173

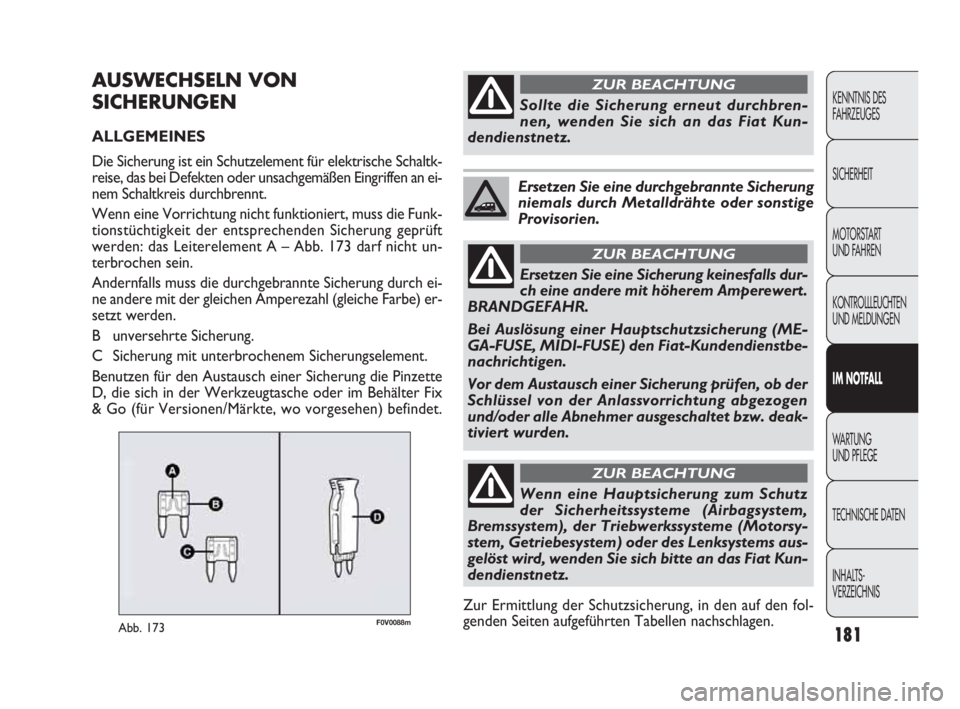

AUSWECHSELN VON
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schaltk-
reise, das bei Defekten oder unsachgemäßen Eingriffen an ei-
nem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die Funk-
tionstüchtigkeit der entsprechenden Sicherung geprüft
werden: das Leiterelement A – Abb. 173 darf nicht un-
terbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch ei-
ne andere mit der gleichen Amperezahl (gleiche Farbe) er-
setzt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Benutzen für den Austausch einer Sicherung die Pinzette
D, die sich in der Werkzeugtasche oder im Behälter Fix
& Go (für Versionen/Märkte, wo vorgesehen) befindet.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Sollte die Sicherung erneut durchbren-
nen, wenden Sie sich an das Fiat Kun-
dendienstnetz.
ZUR BEACHTUNG
Ersetzen Sie eine durchgebrannte Sicherung
niemals durch Metalldrähte oder sonstige
Provisorien.
Ersetzen Sie eine Sicherung keinesfalls dur-
ch eine andere mit höherem Amperewert.
BRANDGEFAHR.
Bei Auslösung einer Hauptschutzsicherung (ME-
GA-FUSE, MIDI-FUSE) den Fiat-Kundendienstbe-
nachrichtigen.
Vor dem Austausch einer Sicherung prüfen, ob der
Schlüssel von der Anlassvorrichtung abgezogen
und/oder alle Abnehmer ausgeschaltet bzw. deak-
tiviert wurden.
ZUR BEACHTUNG
Zur Ermittlung der Schutzsicherung, in den auf den fol-
genden Seiten aufgeführten Tabellen nachschlagen.
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbagsystem,
Bremssystem), der Triebwerkssysteme (Motorsy-
stem, Getriebesystem) oder des Lenksystems aus-
gelöst wird, wenden Sie sich bitte an das Fiat Kun-
dendienstnetz.
ZUR BEACHTUNG
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 181

182
F0V0081mAbb. 174F0V0089mAbb. 175

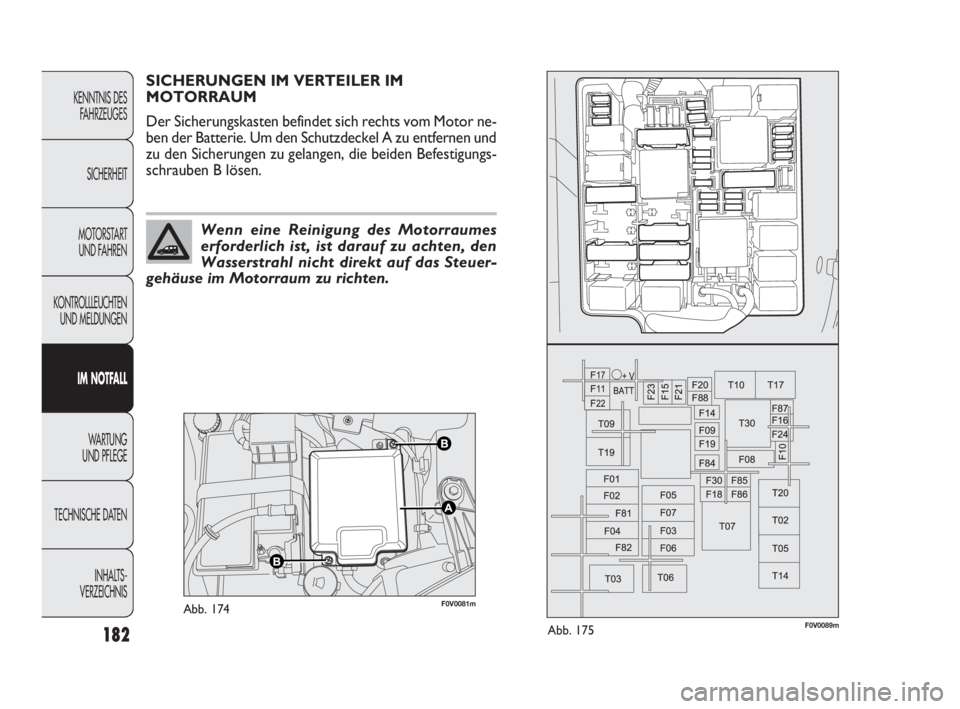

SICHERUNGEN IM VERTEILER IM
MOTORRAUM
Der Sicherungskasten befindet sich rechts vom Motor ne-
ben der Batterie. Um den Schutzdeckel A zu entfernen und
zu den Sicherungen zu gelangen, die beiden Befestigungs-
schrauben B lösen.
Wenn eine Reinigung des Motorraumes
erforderlich ist, ist darauf zu achten, den
Wasserstrahl nicht direkt auf das Steuer-
gehäuse im Motorraum zu richten.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 182

183
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

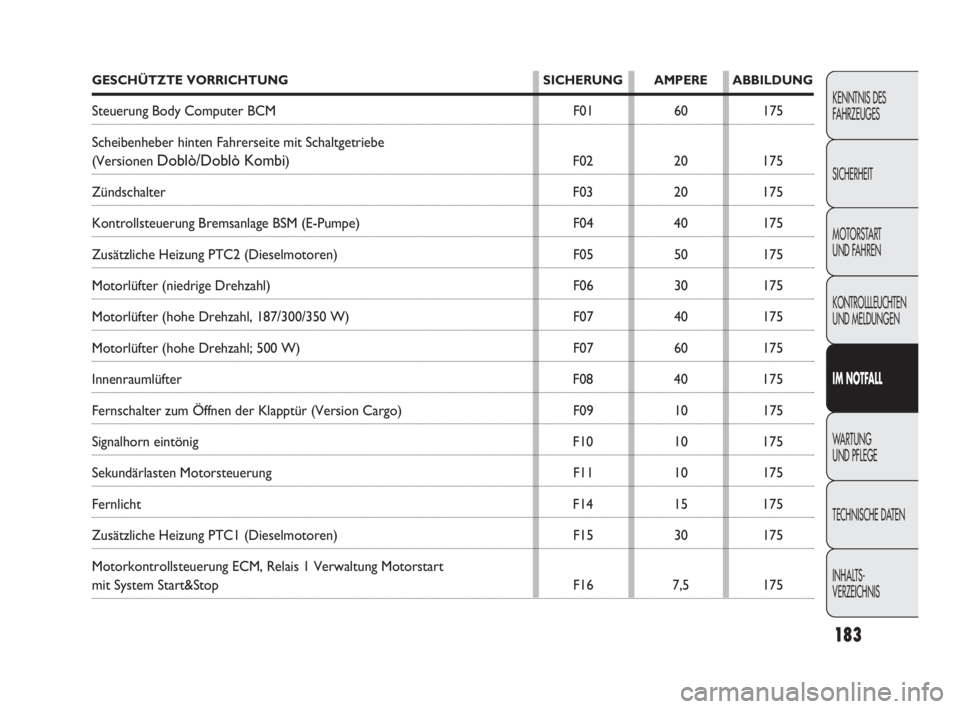

GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Steuerung Body Computer BCM F01 60 175
Scheibenheber hinten Fahrerseite mit Schaltgetriebe
(Versionen Doblò/Doblò Kombi) F02 20 175
Zündschalter F03 20 175
Kontrollsteuerung Bremsanlage BSM (E-Pumpe) F04 40 175
Zusätzliche Heizung PTC2 (Dieselmotoren) F05 50 175
Motorlüfter (niedrige Drehzahl) F06 30 175
Motorlüfter (hohe Drehzahl, 187/300/350 W) F07 40 175
Motorlüfter (hohe Drehzahl; 500 W) F07 60 175
Innenraumlüfter F08 40 175
Fernschalter zum Öffnen der Klapptür (Version Cargo) F09 10 175
Signalhorn eintönig F10 10 175
Sekundärlasten Motorsteuerung F11 10 175
Fernlicht F14 15 175
Zusätzliche Heizung PTC1 (Dieselmotoren) F15 30 175
Motorkontrollsteuerung ECM, Relais 1 Verwaltung Motorstart
mit System Start&Stop F16 7,5 175
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 183

184
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Motorkontrollsteuerung ECM (Leistungsversorgung)
(1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) F17 10 175
Motorkontrollsteuerung ECM, Relais für die Verwaltung
des Motorkontrollsystems (Hauptrelais) F18 7,5 175
Klimakompressor F19 7,5 175
Heizbare Heckscheibe F20 30 175
Kraftstoffpumpe am Tank F21 15 175
Hauptlasten Motorkontrollsystem (1.3 Multijet Euro 4, 1.4) F22 15 175
Hauptlasten Motorkontrollsystem
(1.3 Multijet Euro 4 / Euro 5, 1.6 Multijet – 2.0 JTD) F22 20 175
Steuerung des Bremssystems (Steuerung und Ventilgruppe) F23 20 175
Steuerung Bremsanlage BSM (Versorgung + Schlüssel),
Lenkwinkelsensor F24 5 175
Nebelscheinwerfer F30 15 175
Vorglühsteuerung
(1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) F81 60 175
Scheibenheber hinten Beifahrerseite
(Versionen Doblò/Doblò Kombimit Schaltgetriebe) F82 20 175
E-Pumpe Scheinwerferwascher F83 20 175
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 184

185
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Stromsteckdose Innenraum, Stromsteckdose hinten F85 30 175
Zigarettenanzünder, Sitzheizung F86 30 175
Sensor für den Batterieladezustand IBS für System Start&Stop F87 5 175
Enteisung der Außenspiegel F88 7,5 175
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 185

186
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0082mAbb. 176F0V0083mAbb. 177

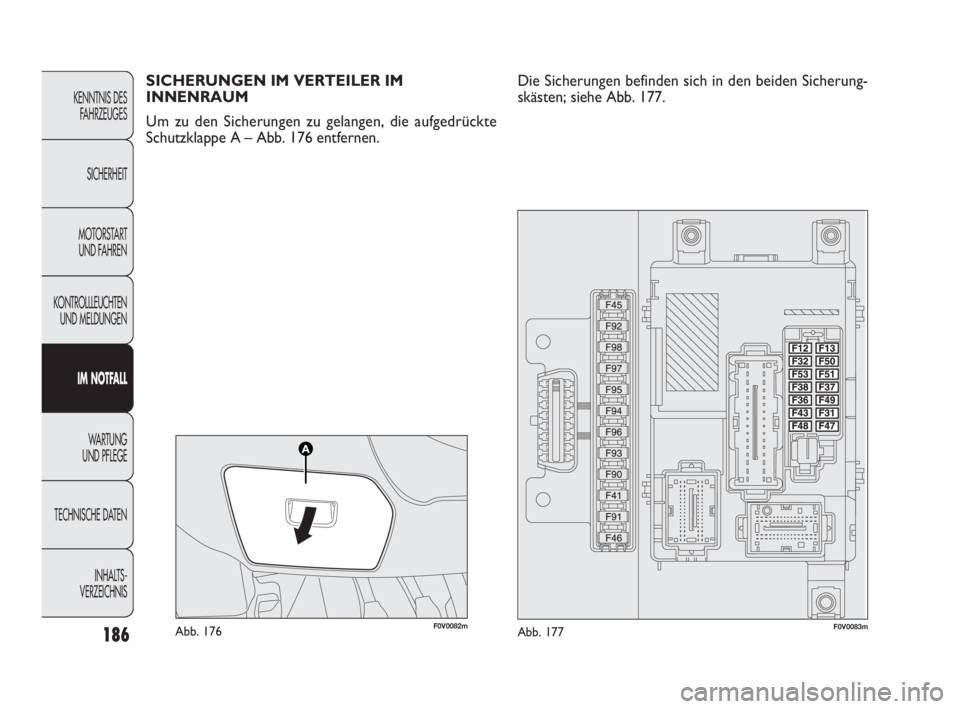

SICHERUNGEN IM VERTEILER IM
