FIAT DOBLO COMBI 2010 Betriebsanleitung (in German)

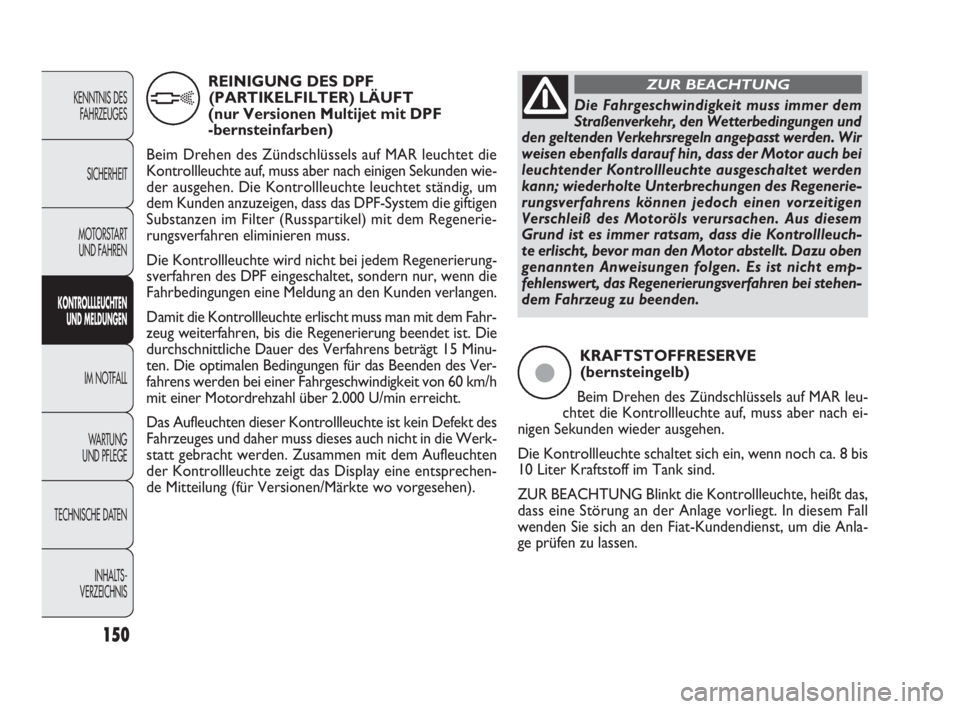

150
KRAFTSTOFFRESERVE
(bernsteingelb)
Beim Drehen des Zündschlüssels auf MAR leu-
chtet die Kontrollleuchte auf, muss aber nach ei-
nigen Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn noch ca. 8 bis
10 Liter Kraftstoff im Tank sind.
ZUR BEACHTUNG Blinkt die Kontrollleuchte, heißt das,
dass eine Störung an der Anlage vorliegt. In diesem Fall
wenden Sie sich an den Fiat-Kundendienst, um die Anla-
ge prüfen zu lassen.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
REINIGUNG DES DPF
(PARTIKELFILTER) LÄUFT
(nur Versionen Multijet mit DPF
-bernsteinfarben)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden wie-
der ausgehen. Die Kontrollleuchte leuchtet ständig, um
dem Kunden anzuzeigen, dass das DPF-System die giftigen
Substanzen im Filter (Russpartikel) mit dem Regenerie-
rungsverfahren eliminieren muss.
Die Kontrollleuchte wird nicht bei jedem Regenerierung-
sverfahren des DPF eingeschaltet, sondern nur, wenn die
Fahrbedingungen eine Meldung an den Kunden verlangen.
Damit die Kontrollleuchte erlischt muss man mit dem Fahr-
zeug weiterfahren, bis die Regenerierung beendet ist. Die
durchschnittliche Dauer des Verfahrens beträgt 15 Minu-
ten. Die optimalen Bedingungen für das Beenden des Ver-
fahrens werden bei einer Fahrgeschwindigkeit von 60 km/h
mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieser Kontrollleuchte ist kein Defekt des
Fahrzeuges und daher muss dieses auch nicht in die Werk-
statt gebracht werden. Zusammen mit dem Aufleuchten
der Kontrollleuchte zeigt das Display eine entsprechen-
de Mitteilung (für Versionen/Märkte wo vorgesehen).
h
ç
Die Fahrgeschwindigkeit muss immer dem
Straßenverkehr, den Wetterbedingungen und
den geltenden Verkehrsregeln angepasst werden. Wir
weisen ebenfalls darauf hin, dass der Motor auch bei
leuchtender Kontrollleuchte ausgeschaltet werden
kann; wiederholte Unterbrechungen des Regenerie-
rungsverfahrens können jedoch einen vorzeitigen
Verschleiß des Motoröls verursachen. Aus diesem
Grund ist es immer ratsam, dass die Kontrollleuch-
te erlischt, bevor man den Motor abstellt. Dazu oben
genannten Anweisungen folgen. Es ist nicht emp-
fehlenswert, das Regenerierungsverfahren bei stehen-
dem Fahrzeug zu beenden.
ZUR BEACHTUNG
143-154 DOBLO LUM DE 2e 24-05-2010 10:43 Pagina 150

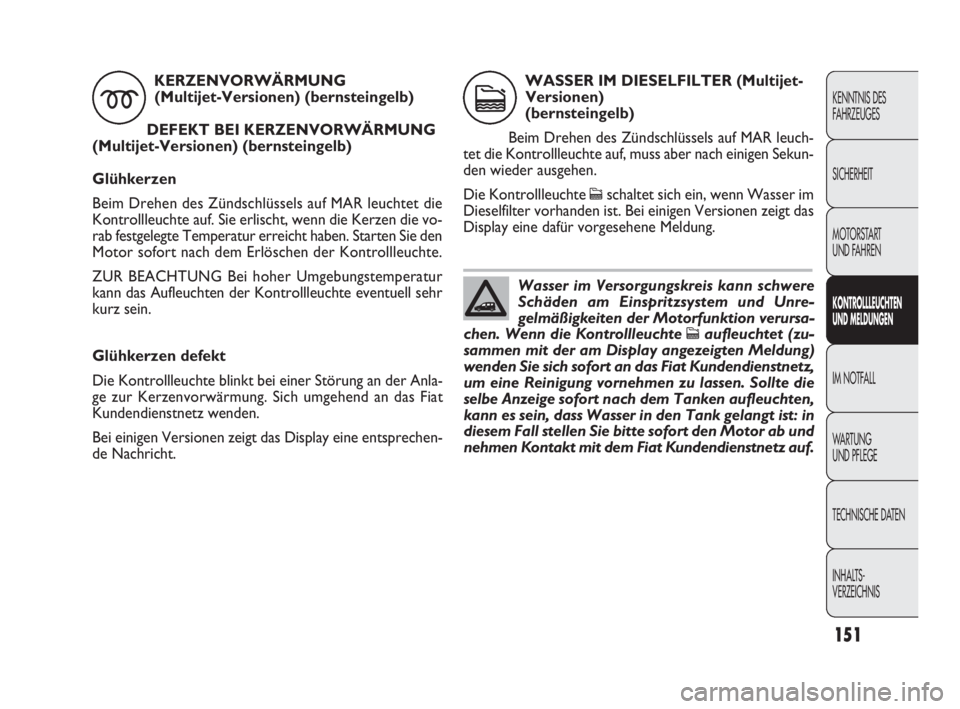

151
Glühkerzen defekt
Die Kontrollleuchte blinkt bei einer Störung an der Anla-
ge zur Kerzenvorwärmung. Sich umgehend an das Fiat
Kundendienstnetz wenden.
Bei einigen Versionen zeigt das Display eine entsprechen-
de Nachricht.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
KERZENVORWÄRMUNG
(Multijet-Versionen) (bernsteingelb)
DEFEKT BEI KERZENVORWÄRMUNG
(Multijet-Versionen) (bernsteingelb)
Glühkerzen
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die vo-
rab festgelegte Temperatur erreicht haben. Starten Sie den
Motor sofort nach dem Erlöschen der Kontrollleuchte.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell sehr
kurz sein.
m
WASSER IM DIESELFILTER (Multijet-
Versionen)
(bernsteingelb)
Beim Drehen des Zündschlüssels auf MAR leuch-
tet die Kontrollleuchte auf, muss aber nach einigen Sekun-
den wieder ausgehen.
Die Kontrollleuchte
cschaltet sich ein, wenn Wasser im
Dieselfilter vorhanden ist. Bei einigen Versionen zeigt das
Display eine dafür vorgesehene Meldung.
c
Wasser im Versorgungskreis kann schwere
Schäden am Einspritzsystem und Unre-
gelmäßigkeiten der Motorfunktion verursa-
chen. Wenn die Kontrollleuchte
caufleuchtet (zu-
sammen mit der am Display angezeigten Meldung)
wenden Sie sich sofort an das Fiat Kundendienstnetz,
um eine Reinigung vornehmen zu lassen. Sollte die
selbe Anzeige sofort nach dem Tanken aufleuchten,
kann es sein, dass Wasser in den Tank gelangt ist: in
diesem Fall stellen Sie bitte sofort den Motor ab und
nehmen Kontakt mit dem Fiat Kundendienstnetz auf.
143-154 DOBLO LUM DE 2e 24-05-2010 10:43 Pagina 151

152
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
AUSSENBELEUCHTUNG DEFEKT
(bernsteingelb)
Die Kontrollleuchte schaltet sich bei einigen Ver-
sionen ein, wenn ein Defekt an einer der folgenden
Leuchten festgestellt wird:
– Standlicht
– Tageslichter
– Bremslicht
– Nebelschlussleuchte
– Blinker
– Kennzeichenleuchte.
Störungen an diesen Lampen können sein: Durchbren-
nen einer oder mehrerer Lampen, Durchbrennen der zu-
gehörigen Sicherung oder Unterbrechung der elektrischen
Verbindung.
Bei einigen Ausführungen schaltet sich alternativ dazu die
Kontrollleuchte èein.
Bei einigen Versionen zeigt das Display eine dafür vorge-
sehene Meldung.
W
ALLGEMEINE FEHLERMELDUNG
(bernsteingelb)
Die Kontrollleuchte schaltet sich bei folgenden
Ereignissen ein.
Defekt am Sensor für Motoröldruck
Die Kontrollleuchte schaltet sich ein, wenn eine Störung
am Sensor für den Motoröldruck festgestellt wird.
Wenden Sie sich umgehend an den Fiat-Kundendienst, um
die Störung beseitigen zu lassen.
Störung Außenbeleuchtung
(für Versionen/Märkte, wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchte
6.
Ansprechen des Sicherheitsschalters zur
Unterbrechung der Kraftstoffzufuhr
Die Kontrollleuchte schaltet sich ein, wenn der Si-
cherheitsschalter für die Kraftstoffsperre ausgelöst wird.
Bei einigen Versionen erscheint auf dem Display eine ent-
sprechende Meldung.
Parksensoren defekt
(für Versionen/Märkte, wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchte t.
Start&Stop defekt
(für Versionen/Märkte wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine Störung
am Start&Stop-System erfasst wird.
è
DEFEKT AM
FAHRZEUGSCHUTZSYSTEM - FIAT
CODE (bernsteingelb)
Das Aufleuchten der Kontrollleuchte
Y(bei einigen Ver-
sionen zusammen mit der Anzeige einer entsprechenden
Meldung auf dem Display) signalisiert eine Störung des Fiat
Code Systems oder, wenn vorhanden, der Alarmanlage. In
diesem Fall wenden Sie sich bitte so bald als möglich an das
Fiat Kundendienstnetz.
Y
143-154 DOBLO LUM DE 2e 24-05-2010 10:43 Pagina 152

153
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
VERSCHLEISS DER BREMSBELÄGE
(bernsteingelb)
Die Kontrollleuchte schaltet sich auf der In-
strumententafel ein, wenn die vorderen Brem-
sbeläge abgenutzt sind. In diesem Fall sind sie sobald wie
möglich auszutauschen.
Bei einigen Versionen erscheint auf dem Display eine ent-
sprechende Meldung.
d
PARKSENSOREN DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn ein
Fehler an den Parksensoren festgestellt wird.
Bei einigen Ausführungen schaltet sich alternativ dazu die
Kontrollleuchte
èein. In diesem Fall sich bitte an das
Fiat Kundendienstnetz wenden.
Bei einigen Versionen erscheint auf dem Display eine ent-
sprechende Meldung.
t
START&STOP-SYSTEM DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine
Störung am Start&Stop-System erfasst wird. Bei einigen
Ausführungen schaltet sich alternativ dazu die Kontroll-
leuchte èein.
In diesem Fall sich bitte an das Fiat Kundendienstnetz wen-
den.
Bei einigen Versionen erscheint auf dem Display eine ent-
sprechende Meldung.
j
STANDLICHTER (grün)
FOLLOW ME HOME (grün)
Standlichter
Die Kontrollleuchte schaltet sich beim Einschalten der
Standlichter ein.
Follow me home
Die Kontrollleuchte schaltet sich ein, wenn diese Vorri-
chtung verwendet wird (siehe „Follow me home“ im Ka-
pitel „Armaturenbrett und Bedienelemente“).
Das Display zeigt die dafür vorgesehene Meldung.
3
NEBELSCHEINWERFER (grün)
Die Kontrollleuchte schaltet sich beim Ein-
schalten der Nebelscheinwerfer ein.
5
NEBELSCHLUSSLEUCHTE
(bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn die
hinteren Nebelschlussleuchte eingeschaltet ist.
4
GESCHWINDIGKEITSREGLER
(CRUISE CONTROL) (grün)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich auf dem Ziffern-
blatt zusammen mit der Meldung auf dem Display ein,
wenn der Ring der Cruise Control auf ON gedreht wird.
Ü
143-154 DOBLO LUM DE 2e 24-05-2010 10:43 Pagina 153

FAHRTRICHTUNGSANZEIGER
RECHTS (grün - intermittierend)
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel der Blinker nach oben bewegt wird,
oder zusammen mit dem linken Blinker, wenn die Warn-
blinklichttaste gedrückt wird.

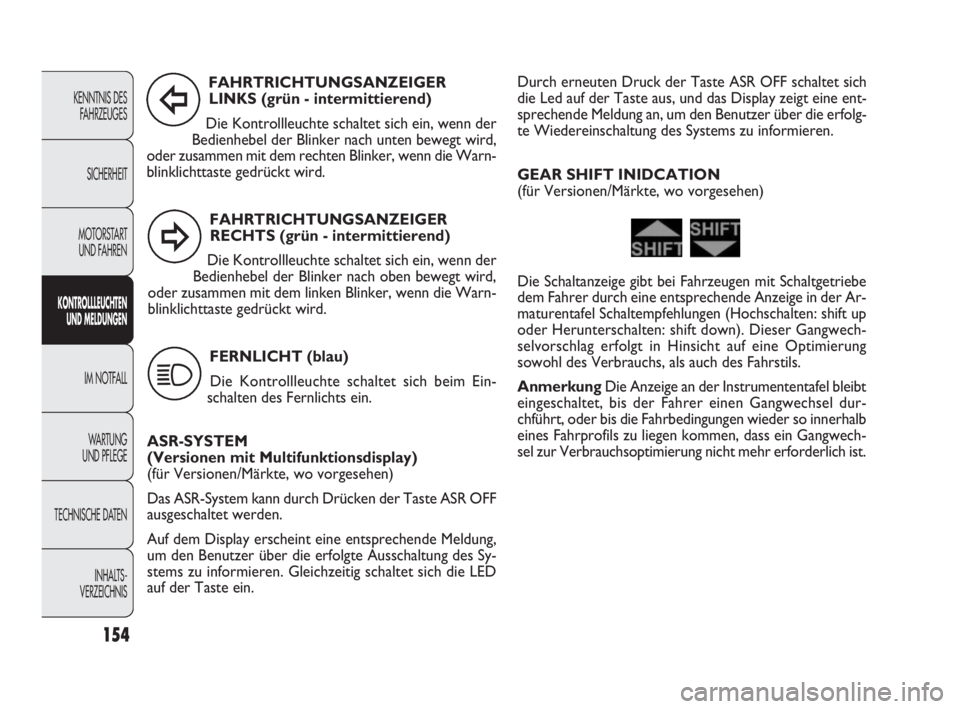

154
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
FAHRTRICHTUNGSANZEIGER
LINKS (grün - intermittierend)
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel der Blinker nach unten bewegt wird,
oder zusammen mit dem rechten Blinker, wenn die Warn-
blinklichttaste gedrückt wird.
FERNLICHT (blau)
Die Kontrollleuchte schaltet sich beim Ein-
schalten des Fernlichts ein.
ASR-SYSTEM
(Versionen mit Multifunktionsdisplay)
(für Versionen/Märkte, wo vorgesehen)
Das ASR-System kann durch Drücken der Taste ASR OFF
ausgeschaltet werden.
Auf dem Display erscheint eine entsprechende Meldung,
um den Benutzer über die erfolgte Ausschaltung des Sy-
stems zu informieren. Gleichzeitig schaltet sich die LED
auf der Taste ein.
Î
¥
1
Durch erneuten Druck der Taste ASR OFF schaltet sich
die Led auf der Taste aus, und das Display zeigt eine ent-
sprechende Meldung an, um den Benutzer über die erfolg-
te Wiedereinschaltung des Systems zu informieren.
GEAR SHIFT INIDCATION
(für Versionen/Märkte, wo vorgesehen)
Die Schaltanzeige gibt bei Fahrzeugen mit Schaltgetriebe
dem Fahrer durch eine entsprechende Anzeige in der Ar-
maturentafel Schaltempfehlungen (Hochschalten: shift up
oder Herunterschalten: shift down). Dieser Gangwech-
selvorschlag erfolgt in Hinsicht auf eine Optimierung
sowohl des Verbrauchs, als auch des Fahrstils.
AnmerkungDie Anzeige an der Instrumententafel bleibt
eingeschaltet, bis der Fahrer einen Gangwechsel dur-
chführt, oder bis die Fahrbedingungen wieder so innerhalb
eines Fahrprofils zu liegen kommen, dass ein Gangwech-
sel zur Verbrauchsoptimierung nicht mehr erforderlich ist.
143-154 DOBLO LUM DE 2e 24-05-2010 10:43 Pagina 154

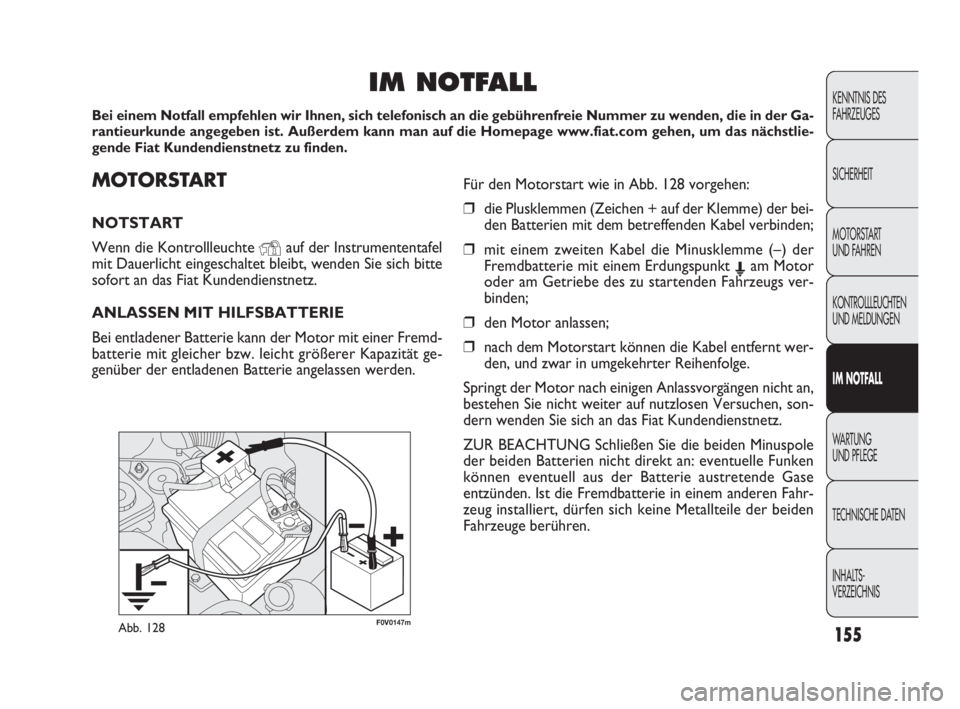

155
F0V0147mAbb. 128
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
MOTORSTART
NOTSTART
Wenn die Kontrollleuchte
Yauf der Instrumententafel
mit Dauerlicht eingeschaltet bleibt, wenden Sie sich bitte
sofort an das Fiat Kundendienstnetz.
ANLASSEN MIT HILFSBATTERIE
Bei entladener Batterie kann der Motor mit einer Fremd-
batterie mit gleicher bzw. leicht größerer Kapazität ge-
genüber der entladenen Batterie angelassen werden.
IM NOTFALL
Bei einem Notfall empfehlen wir Ihnen, sich telefonisch an die gebührenfreie Nummer zu wenden, die in der Ga-
rantieurkunde angegeben ist. Außerdem kann man auf die Homepage www.fiat.com gehen, um das nächstlie-
gende Fiat Kundendienstnetz zu finden.
Für den Motorstart wie in Abb. 128 vorgehen:
❒die Plusklemmen (Zeichen + auf der Klemme) der bei-
den Batterien mit dem betreffenden Kabel verbinden;
❒mit einem zweiten Kabel die Minusklemme (–) der
Fremdbatterie mit einem Erdungspunkt Eam Motor
oder am Getriebe des zu startenden Fahrzeugs ver-
binden;
❒den Motor anlassen;
❒nach dem Motorstart können die Kabel entfernt wer-
den, und zwar in umgekehrter Reihenfolge.
Springt der Motor nach einigen Anlassvorgängen nicht an,
bestehen Sie nicht weiter auf nutzlosen Versuchen, son-
dern wenden Sie sich an das Fiat Kundendienstnetz.
ZUR BEACHTUNG Schließen Sie die beiden Minuspole
der beiden Batterien nicht direkt an: eventuelle Funken
können eventuell aus der Batterie austretende Gase
entzünden. Ist die Fremdbatterie in einem anderen Fahr-
zeug installiert, dürfen sich keine Metallteile der beiden
Fahrzeuge berühren.
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 155

156
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

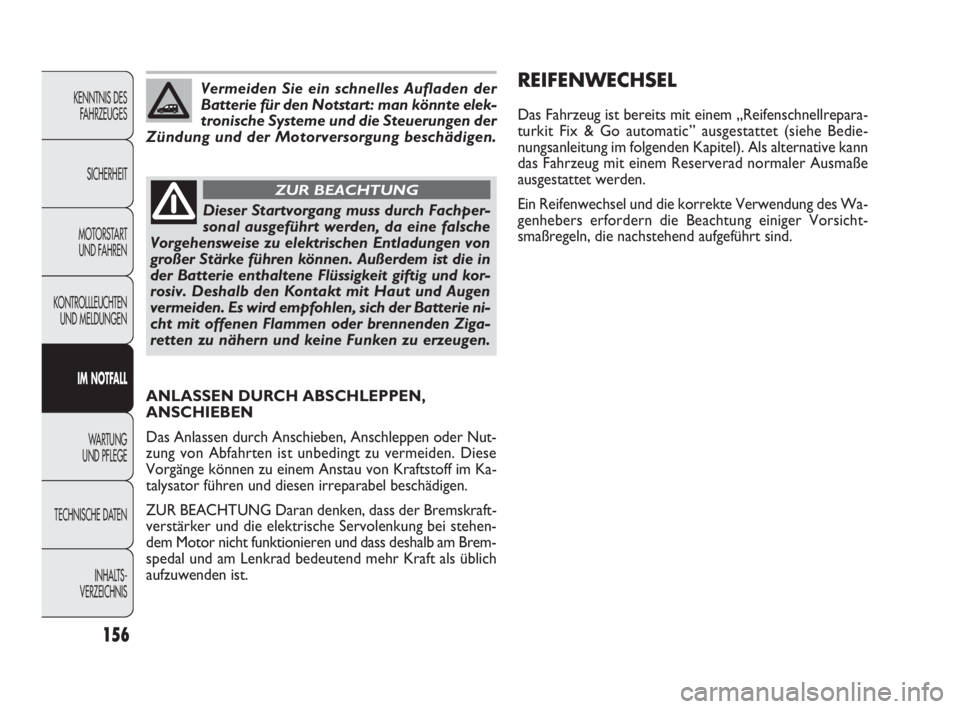

Vermeiden Sie ein schnelles Aufladen der
Batterie für den Notstart: man könnte elek-
tronische Systeme und die Steuerungen der
Zündung und der Motorversorgung beschädigen.
Dieser Startvorgang muss durch Fachper-
sonal ausgeführt werden, da eine falsche
Vorgehensweise zu elektrischen Entladungen von
großer Stärke führen können. Außerdem ist die in
der Batterie enthaltene Flüssigkeit giftig und kor-
rosiv. Deshalb den Kontakt mit Haut und Augen
vermeiden. Es wird empfohlen, sich der Batterie ni-
cht mit offenen Flammen oder brennenden Ziga-
retten zu nähern und keine Funken zu erzeugen.
ZUR BEACHTUNG
ANLASSEN DURCH ABSCHLEPPEN,
ANSCHIEBEN
Das Anlassen durch Anschieben, Anschleppen oder Nut-
zung von Abfahrten ist unbedingt zu vermeiden. Diese
Vorgänge können zu einem Anstau von Kraftstoff im Ka-
talysator führen und diesen irreparabel beschädigen.
ZUR BEACHTUNG Daran denken, dass der Bremskraft-
verstärker und die elektrische Servolenkung bei stehen-
dem Motor nicht funktionieren und dass deshalb am Brem-
spedal und am Lenkrad bedeutend mehr Kraft als üblich
aufzuwenden ist.
REIFENWECHSEL
Das Fahrzeug ist bereits mit einem „Reifenschnellrepara-
turkit Fix & Go automatic” ausgestattet (siehe Bedie-
nungsanleitung im folgenden Kapitel). Als alternative kann
das Fahrzeug mit einem Reserverad normaler Ausmaße
ausgestattet werden.
Ein Reifenwechsel und die korrekte Verwendung des Wa-
genhebers erfordern die Beachtung einiger Vorsicht-
smaßregeln, die nachstehend aufgeführt sind.
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 156

157
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

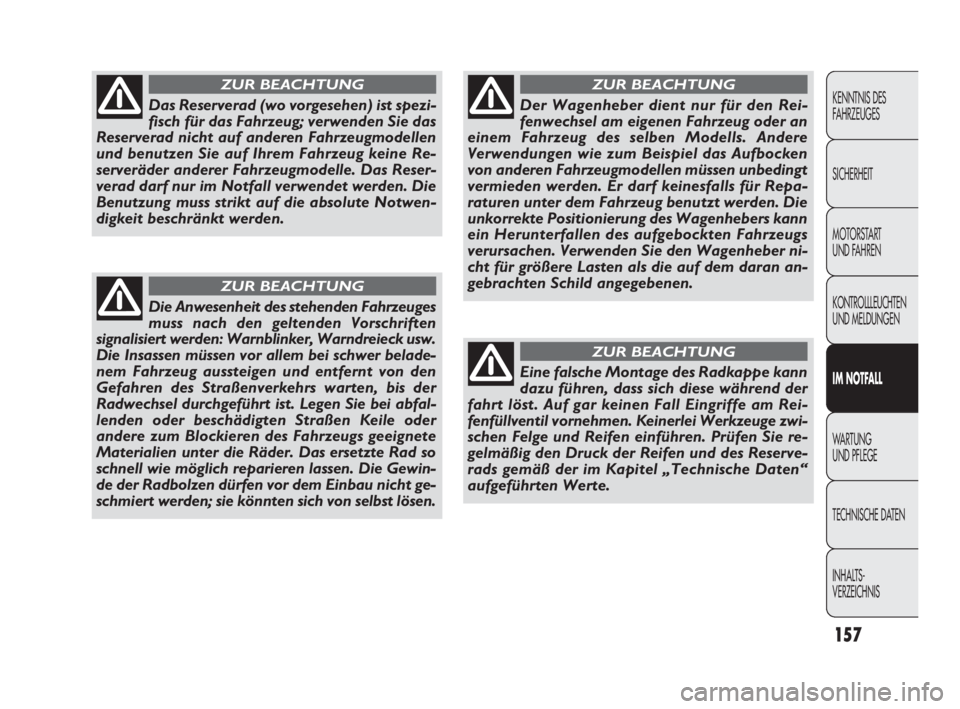

Das Reserverad (wo vorgesehen) ist spezi-
fisch für das Fahrzeug; verwenden Sie das
Reserverad nicht auf anderen Fahrzeugmodellen
und benutzen Sie auf Ihrem Fahrzeug keine Re-
serveräder anderer Fahrzeugmodelle. Das Reser-
verad darf nur im Notfall verwendet werden. Die
Benutzung muss strikt auf die absolute Notwen-
digkeit beschränkt werden.
ZUR BEACHTUNG
Die Anwesenheit des stehenden Fahrzeuges
muss nach den geltenden Vorschriften
signalisiert werden: Warnblinker, Warndreieck usw.
Die Insassen müssen vor allem bei schwer belade-
nem Fahrzeug aussteigen und entfernt von den
Gefahren des Straßenverkehrs warten, bis der
Radwechsel durchgeführt ist. Legen Sie bei abfal-
lenden oder beschädigten Straßen Keile oder
andere zum Blockieren des Fahrzeugs geeignete
Materialien unter die Räder. Das ersetzte Rad so
schnell wie möglich reparieren lassen. Die Gewin-
de der Radbolzen dürfen vor dem Einbau nicht ge-
schmiert werden; sie könnten sich von selbst lösen.
ZUR BEACHTUNG
Der Wagenheber dient nur für den Rei-
fenwechsel am eigenen Fahrzeug oder an
einem Fahrzeug des selben Modells. Andere
Verwendungen wie zum Beispiel das Aufbocken
von anderen Fahrzeugmodellen müssen unbedingt
vermieden werden. Er darf keinesfalls für Repa-
raturen unter dem Fahrzeug benutzt werden. Die
unkorrekte Positionierung des Wagenhebers kann
ein Herunterfallen des aufgebockten Fahrzeugs
verursachen. Verwenden Sie den Wagenheber ni-
cht für größere Lasten als die auf dem daran an-
gebrachten Schild angegebenen.
ZUR BEACHTUNG
Eine falsche Montage des Radkappe kann
dazu führen, dass sich diese während der
fahrt löst. Auf gar keinen Fall Eingriffe am Rei-
fenfüllventil vornehmen. Keinerlei Werkzeuge zwi-
schen Felge und Reifen einführen. Prüfen Sie re-
gelmäßig den Druck der Reifen und des Reserve-
rads gemäß der im Kapitel „Technische Daten“
aufgeführten Werte.
ZUR BEACHTUNG
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 157

F0V0148mAbb. 130
F0V0149mAbb. 129
158

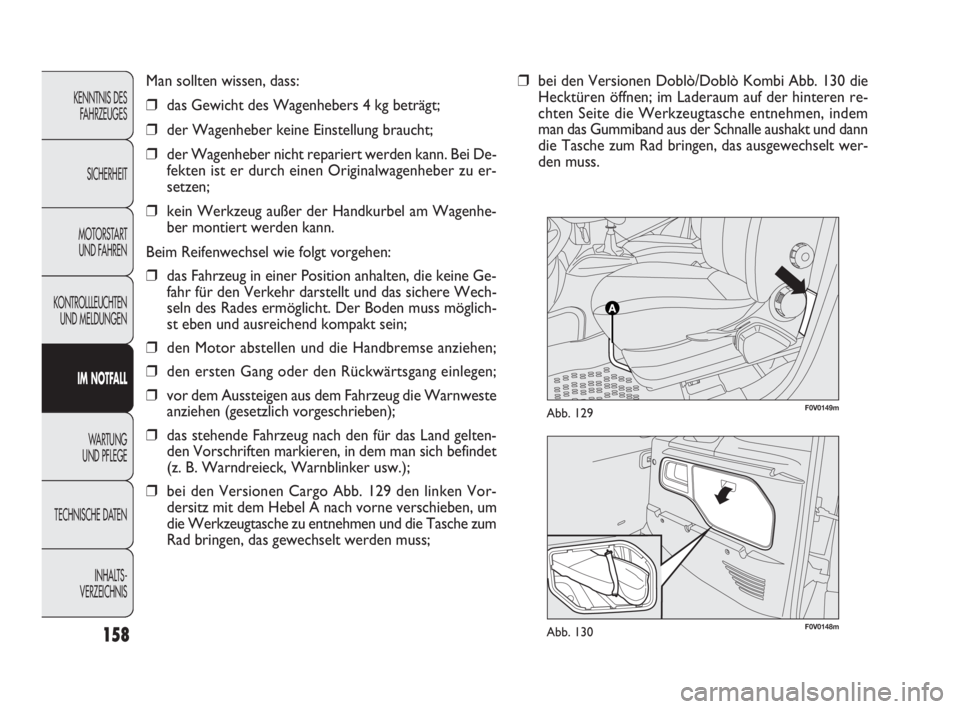

Man sollten wissen, dass:
❒das Gewicht des Wagenhebers 4 kg beträgt;
❒der Wagenheber keine Einstellung braucht;
❒der Wagenheber nicht repariert werden kann. Bei De-
fekten ist er durch einen Originalwagenheber zu er-
setzen;
❒kein Werkzeug außer der Handkurbel am Wagenhe-
ber montiert werden kann.
Beim Reifenwechsel wie folgt vorgehen:
❒das Fahrzeug in einer Position anhalten, die keine Ge-
fahr für den Verkehr darstellt und das sichere Wech-
seln des Rades ermöglicht. Der Boden muss möglich-
st eben und ausreichend kompakt sein;
❒den Motor abstellen und die Handbremse anziehen;
❒den ersten Gang oder den Rückwärtsgang einlegen;
❒vor dem Aussteigen aus dem Fahrzeug die Warnweste
anziehen (gesetzlich vorgeschrieben);
❒das stehende Fahrzeug nach den für das Land gelten-
den Vorschriften markieren, in dem man sich befindet
(z. B. Warndreieck, Warnblinker usw.);
❒bei den Versionen Cargo Abb. 129 den linken Vor-
dersitz mit dem Hebel A nach vorne verschieben, um
die Werkzeugtasche zu entnehmen und die Tasche zum
Rad bringen, das gewechselt werden muss;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
❒bei den Versionen Doblò/Doblò Kombi Abb. 130 die
Hecktüren öffnen; im Laderaum auf der hinteren re-
chten Seite die Werkzeugtasche entnehmen, indem
man das Gummiband aus der Schnalle aushakt und dann
die Tasche zum Rad bringen, das ausgewechselt wer-
den muss.
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 158

159
F0V0193mAbb. 133
F0V0151mAbb. 132
❒mit dem Radschlüssel B das Rad unter dem Fahrzeug
hervorziehen Abb. 132;
❒den Griff D abschrauben und den Felgen vom Bügel E
durch die Öffnung des Felgens lösen und abziehen; ❒den Radschlüssel B und die Verlängerung mit fünfecki-
gem Einsatz C entnehmen, von der Innenseite des La-
deraumes arbeiten. Die Verlängerung C auf den Bol-
zen A setzen und mit dem Schlüssel B das Kabel
abwickeln und somit das Rad absenken;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNISB B
C
C
F0V0150mAbb. 131
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 159
