FIAT DOBLO COMBI 2010 Manual de Uso e Manutenção (in Portuguese)

F0V0204mfig. 90
Nas versões com encosto rebatido e chapeleira em posi-
ção rebatida (para versões/mercados onde previsto) é pos-
sível obter um plano de carga fig. 90.
90
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Certificar-se de que os objectos colocados
estejam bem arrumados e fixados aos gan-
chos no pavimento para evitar que uma travagem
brusca os possa projectar para a frente causando
ferimento aos passageiros.
AVISO
A chapeleira na posição baixa pode suportar uma carga
máxima de 70 kg numa superfície mínima de apoio de
400 mm x 400 mm fig. 90a.
NOTA Nos bancos posteriores estão previstos elásticos
de fixação sob o assento para prender o banco rebatido
às hastes dos apoios de cabeça dos bancos anteriores.
400mm400mm
70 kg
F0V0212mfig. 90a
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 90

91
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

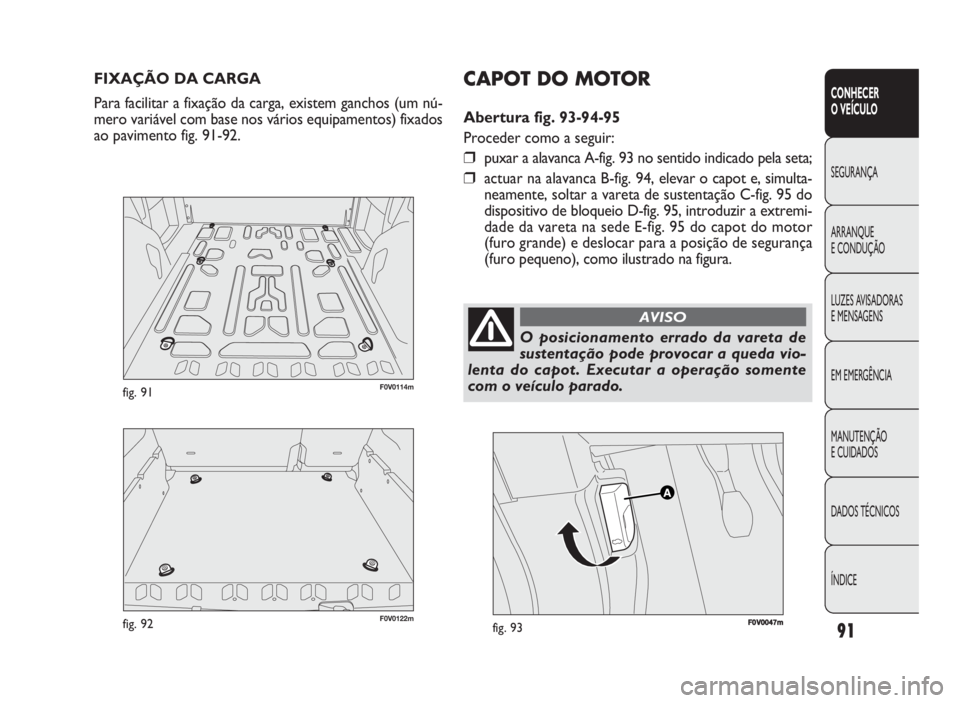

FIXAÇÃO DA CARGA
Para facilitar a fixação da carga, existem ganchos (um nú-
mero variável com base nos vários equipamentos) fixados
ao pavimento fig. 91-92.
FF0V000477mfig. 93
CAPOT DO MOTOR
Abertura fig. 93-94-95
Proceder como a seguir:
❒puxar a alavanca A-fig. 93 no sentido indicado pela seta;
❒actuar na alavanca B-fig. 94,elevar o capot e, simulta-
neamente, soltar a vareta de sustentação C-fig. 95 do
dispositivo de bloqueio D-fig. 95, introduzir a extremi-
dade da vareta na sede E-fig. 95 do capot do motor
(furo grande) e deslocar para a posição de segurança
(furo pequeno), como ilustrado na figura.
O posicionamento errado da vareta de
sustentação pode provocar a queda vio-
lenta do capot. Executar a operação somente
com o veículo parado.
AVISO
F0V0122mfig. 92
F0V0114mfig. 91
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 91

FF0VV0004488mmfig. 9492
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Antes de proceder ao levantamento do ca-
pot, certificar-se de que o braço do limpa-
pára-brisas não está levantado do pára-brisas.
AVISO
Com o motor quente, agir com cautela no
interior do vão do motor para evitar o pe-
rigo de queimaduras. Não aproximar as mãos do
electroventilador: pode entrar em funcionamen-
to mesmo com a chave removida do comutador.
Esperar que o motor arrefeça.
AVISO
Espere até que o motor arrefeça.Evite
o contacto acidental de lenços, gravatas
ou peças de roupa soltas com componentes em
movimento; podem ser danificados com grave risco
para quem os usa.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 92

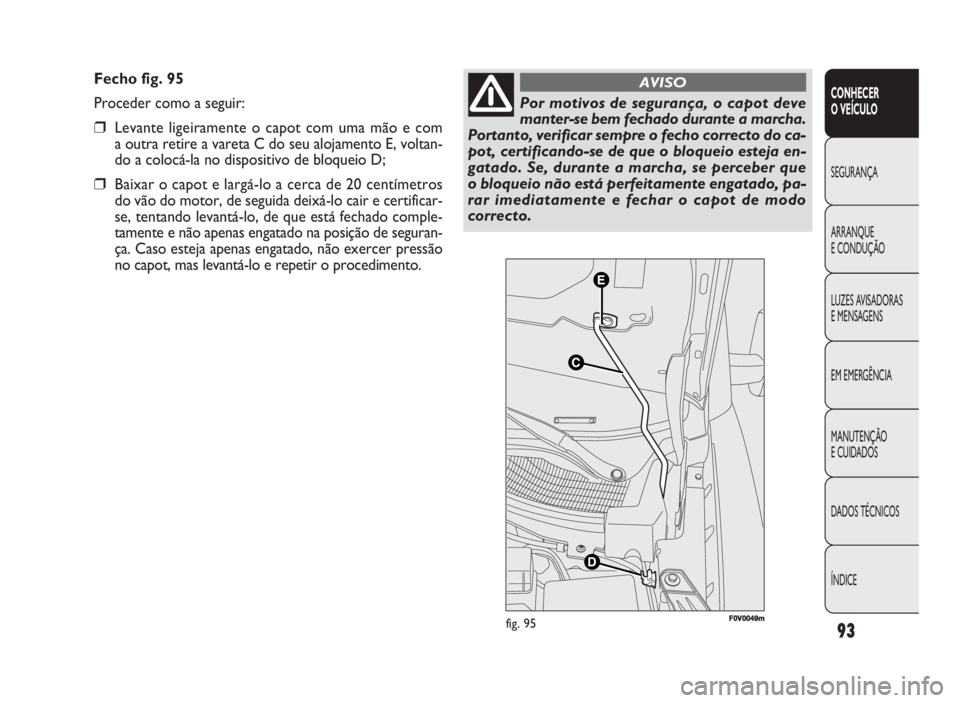

Fecho fig. 95
Proceder como a seguir:
❒Levante ligeiramente o capot com uma mão e com
a outra retire a vareta C do seu alojamento E, voltan-
do a colocá-la no dispositivo de bloqueio D;
❒Baixar o capot e largá-lo a cerca de 20 centímetros
do vão do motor, de seguida deixá-lo cair e certificar-
se, tentando levantá-lo, de que está fechado comple-
tamente e não apenas engatado na posição de seguran-
ça. Caso esteja apenas engatado, não exercer pressão
no capot, mas levantá-lo e repetir o procedimento.
93
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Por motivos de segurança, o capot deve
manter-se bem fechado durante a marcha.
Portanto, verificar sempre o fecho correcto do ca-
pot, certificando-se de que o bloqueio esteja en-
gatado. Se, durante a marcha, se perceber que
o bloqueio não está perfeitamente engatado, pa-
rar imediatamente e fechar o capot de modo
correcto.
AVISO
FF00V00449mfig. 95
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 93

FF00VV001233mmfig. 99

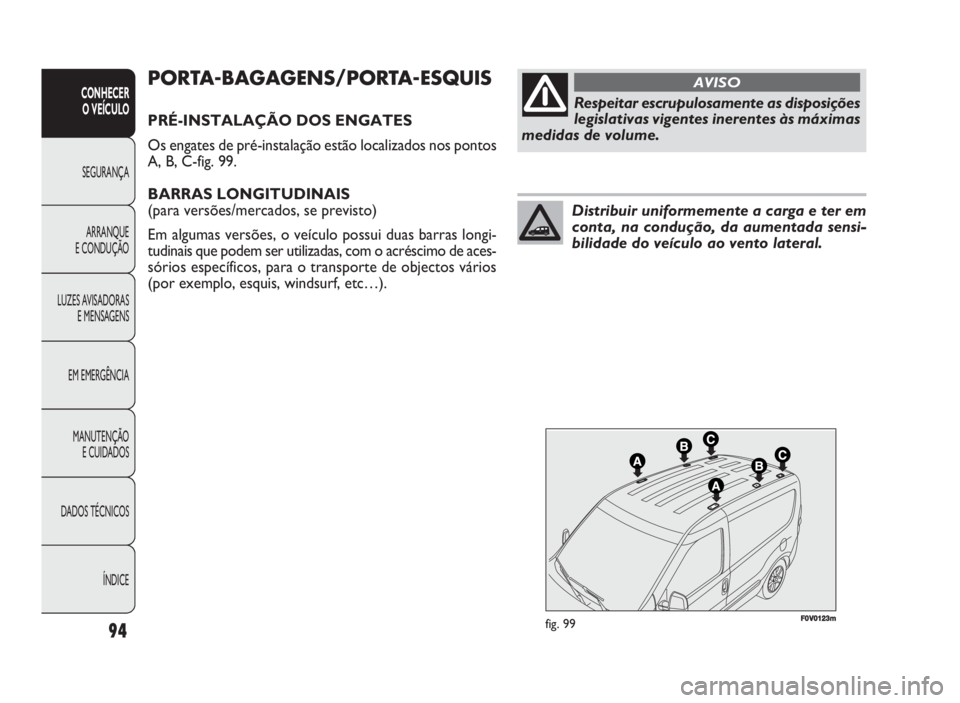

PORTA-BAGAGENS/PORTA-ESQUIS
PRÉ-INSTALAÇÃO DOS ENGATES
Os engates de pré-instalação estão localizados nos pontos
A, B, C-fig. 99.
BARRAS LONGITUDINAIS
(para versões/mercados, se previsto)
Em algumas versões, o veículo possui duas barras longi-
tudinais que podem ser utilizadas, com o acréscimo de aces-
sórios específicos, para o transporte de objectos vários
(por exemplo, esquis, windsurf, etc…).
94
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Respeitar escrupulosamente as disposições
legislativas vigentes inerentes às máximas
medidas de volume.
AVISO
Distribuir uniformemente a carga e ter em
conta, na condução, da aumentada sensi-
bilidade do veículo ao vento lateral.
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 94

FF00V00021mmfig. 100

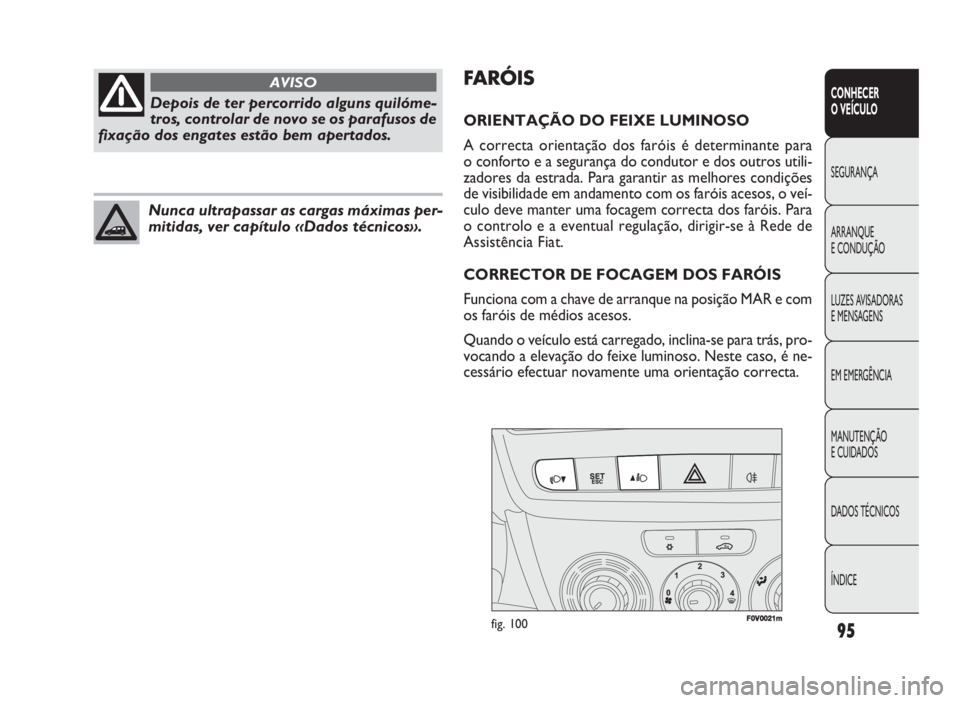

FA RÓIS
ORIENTAÇÃO DO FEIXE LUMINOSO
A correcta orientação dos faróis é determinante para
o conforto e a segurança do condutor e dos outros utili-
zadores da estrada. Para garantir as melhores condições
de visibilidade em andamento com os faróis acesos, o veí-
culo deve manter uma focagem correcta dos faróis. Para
o controlo e a eventual regulação, dirigir-se à Rede de
Assistência Fiat.
CORRECTOR DE FOCAGEM DOS FARÓIS
Funciona com a chave de arranque na posição MAR e com
os faróis de médios acesos.
Quando o veículo está carregado, inclina-se para trás, pro-
vocando a elevação do feixe luminoso. Neste caso, é ne-
cessário efectuar novamente uma orientação correcta.
95
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Depois de ter percorrido alguns quilóme-
tros, controlar de novo se os parafusos de
fixação dos engates estão bem apertados.
AVISO
Nunca ultrapassar as cargas máximas per-
mitidas, ver capítulo «Dados técnicos».
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 95

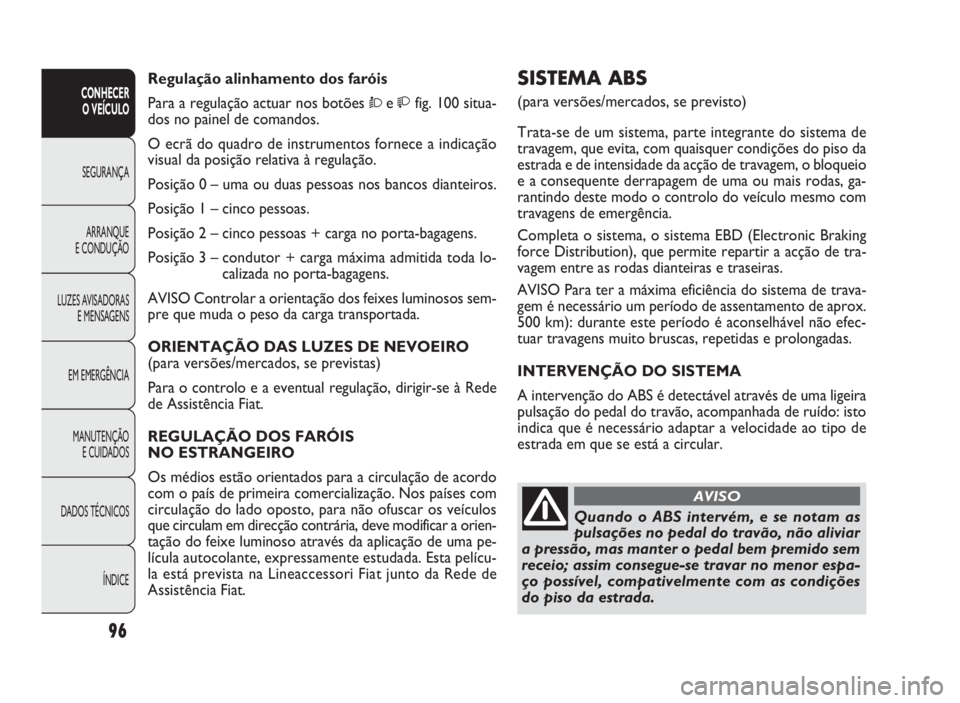

SISTEMA ABS
(para versões/mercados, se previsto)
Trata-se de um sistema, parte integrante do sistema de
travagem, que evita, com quaisquer condições do piso da
estrada e de intensidade da acção de travagem, o bloqueio
e a consequente derrapagem de uma ou mais rodas, ga-
rantindo deste modo o controlo do veículo mesmo com
travagens de emergência.
Completa o sistema, o sistema EBD (Electronic Braking
force Distribution), que permite repartir a acção de tra-
vagem entre as rodas dianteiras e traseiras.
AVISO Para ter a máxima eficiência do sistema de trava-
gem é necessário um período de assentamento de aprox.
500 km): durante este período é aconselhável não efec-
tuar travagens muito bruscas, repetidas e prolongadas.
INTERVENÇÃO DO SISTEMA
A intervenção do ABS é detectável através de uma ligeira
pulsação do pedal do travão, acompanhada de ruído: isto
indica que é necessário adaptar a velocidade ao tipo de
estrada em que se está a circular. Regulação alinhamento dos faróis
Para a regulação actuar nos botões Òefig. 100 situa-
dos no painel de comandos.
O ecrã do quadro de instrumentos fornece a indicação
visual da posição relativa à regulação.
Posição 0 – uma ou duas pessoas nos bancos dianteiros.
Posição 1 – cinco pessoas.
Posição 2 – cinco pessoas + carga no porta-bagagens.
Posição 3 – condutor + carga máxima admitida toda lo-
calizada no porta-bagagens.
AVISO Controlar a orientação dos feixes luminosos sem-
pre que muda o peso da carga transportada.
ORIENTAÇÃO DAS LUZES DE NEVOEIRO
(para versões/mercados, se previstas)
Para o controlo e a eventual regulação, dirigir-se à Rede
de Assistência Fiat.
REGULAÇÃO DOS FARÓIS
NO ESTRANGEIRO
Os médios estão orientados para a circulação de acordo
com o país de primeira comercialização. Nos países com
circulação do lado oposto, para não ofuscar os veículos
que circulam em direcção contrária, deve modificar a orien-
tação do feixe luminoso através da aplicação de uma pe-
lícula autocolante, expressamente estudada. Esta pelícu-
la está prevista na Lineaccessori Fiat junto da Rede de
Assistência Fiat.
96
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Quando o ABS intervém, e se notam as
pulsações no pedal do travão, não aliviar
a pressão, mas manter o pedal bem premido sem
receio; assim consegue-se travar no menor espa-
ço possível, compativelmente com as condições
do piso da estrada.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 96

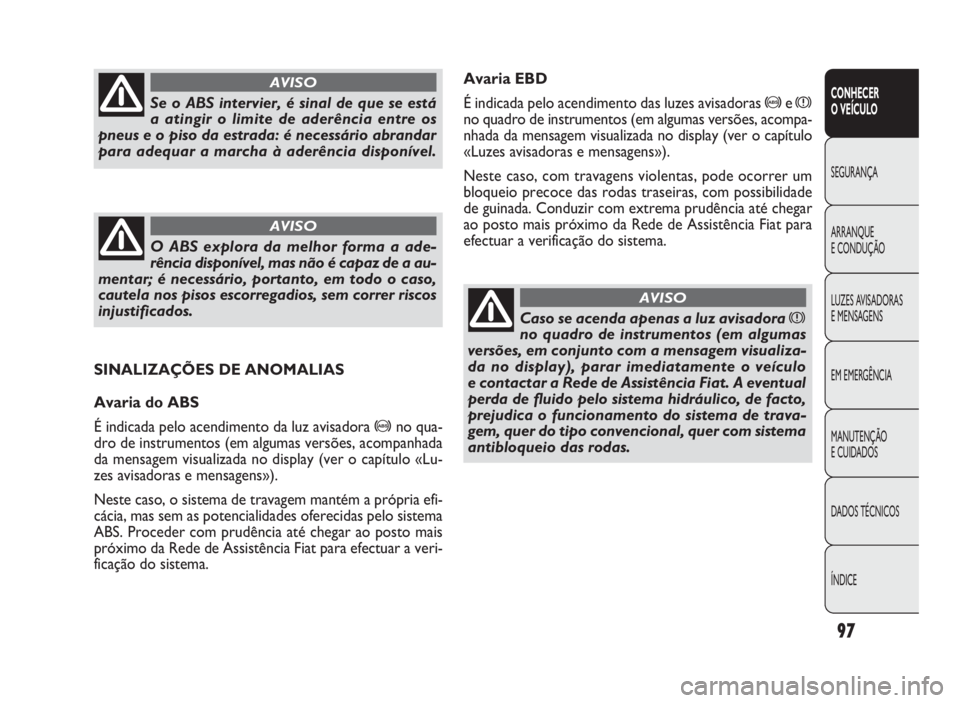

Avaria EBD
É indicada pelo acendimento das luzes avisadoras
>ex
no quadro de instrumentos (em algumas versões, acompa-
nhada da mensagem visualizada no display (ver o capítulo
«Luzes avisadoras e mensagens»).
Neste caso, com travagens violentas, pode ocorrer um
bloqueio precoce das rodas traseiras, com possibilidade
de guinada. Conduzir com extrema prudência até chegar
ao posto mais próximo da Rede de Assistência Fiat para
efectuar a verificação do sistema.
SINALIZAÇÕES DE ANOMALIAS
Avaria do ABS
É indicada pelo acendimento da luz avisadora
>no qua-
dro de instrumentos (em algumas versões, acompanhada
da mensagem visualizada no display (ver o capítulo «Lu-
zes avisadoras e mensagens»).
Neste caso, o sistema de travagem mantém a própria efi-
cácia, mas sem as potencialidades oferecidas pelo sistema
ABS. Proceder com prudência até chegar ao posto mais
próximo da Rede de Assistência Fiat para efectuar a veri-
ficação do sistema.
97
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Se o ABS intervier, é sinal de que se está
a atingir o limite de aderência entre os
pneus e o piso da estrada: é necessário abrandar
para adequar a marcha à aderência disponível.
AVISO
O ABS explora da melhor forma a ade-
rência disponível, mas não é capaz de a au-
mentar; é necessário, portanto, em todo o caso,
cautela nos pisos escorregadios, sem correr riscos
injustificados.
AVISO
Caso se acenda apenas a luz avisadora x
no quadro de instrumentos (em algumas
versões, em conjunto com a mensagem visualiza-
da no display), parar imediatamente o veículo
e contactar a Rede de Assistência Fiat. A eventual
perda de fluido pelo sistema hidráulico, de facto,
prejudica o funcionamento do sistema de trava-
gem, quer do tipo convencional, quer com sistema
antibloqueio das rodas.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 97

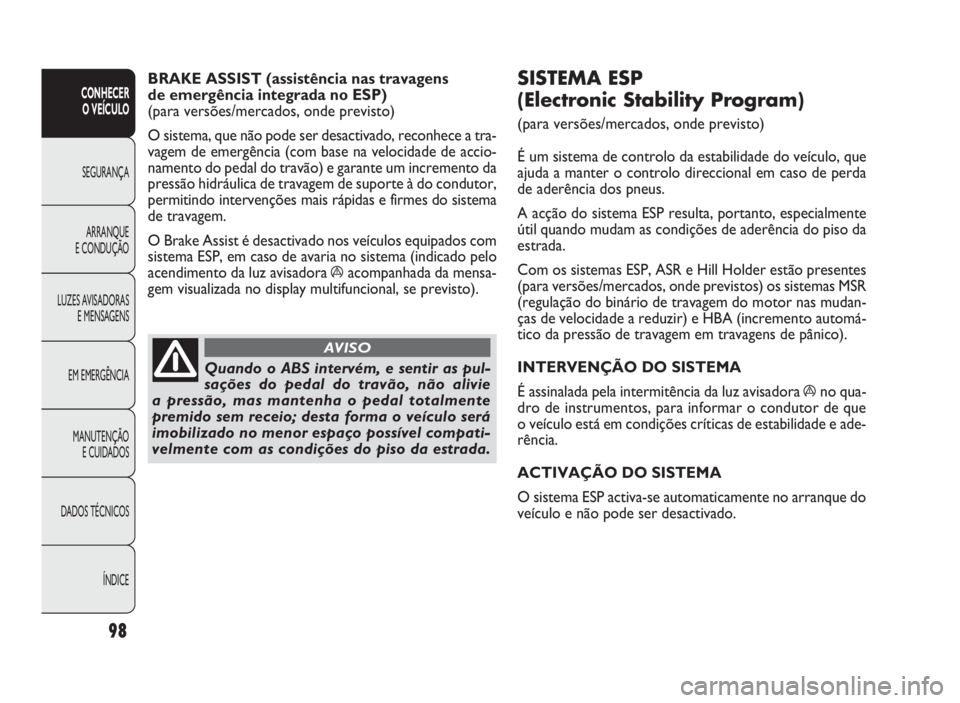

SISTEMA ESP
(Electronic Stability Program)
(para versões/mercados, onde previsto)
É um sistema de controlo da estabilidade do veículo, que
ajuda a manter o controlo direccional em caso de perda
de aderência dos pneus.
A acção do sistema ESP resulta, portanto, especialmente
útil quando mudam as condições de aderência do piso da
estrada.
Com os sistemas ESP, ASR e Hill Holder estão presentes
(para versões/mercados, onde previstos) os sistemas MSR
(regulação do binário de travagem do motor nas mudan-
ças de velocidade a reduzir) e HBA (incremento automá-
tico da pressão de travagem em travagens de pânico).
INTERVENÇÃO DO SISTEMA
É assinalada pela intermitência da luz avisadora
áno qua-
dro de instrumentos, para informar o condutor de que
o veículo está em condições críticas de estabilidade e ade-
rência.
ACTIVAÇÃO DO SISTEMA
O sistema ESP activa-se automaticamente no arranque do
veículo e não pode ser desactivado. BRAKE ASSIST (assistência nas travagens
de emergência integrada no ESP)
(para versões/mercados, onde previsto)
O sistema, que não pode ser desactivado, reconhece a tra-
vagem de emergência (com base na velocidade de accio-
namento do pedal do travão) e garante um incremento da
pressão hidráulica de travagem de suporte à do condutor,
permitindo intervenções mais rápidas e firmes do sistema
de travagem.
O Brake Assist é desactivado nos veículos equipados com
sistema ESP, em caso de avaria no sistema (indicado pelo
acendimento da luz avisadora
áacompanhada da mensa-
gem visualizada no display multifuncional, se previsto).
98
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Quando o ABS intervém, e sentir as pul-
sações do pedal do travão, não alivie
a pressão, mas mantenha o pedal totalmente
premido sem receio; desta forma o veículo será
imobilizado no menor espaço possível compati-
velmente com as condições do piso da estrada.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 98

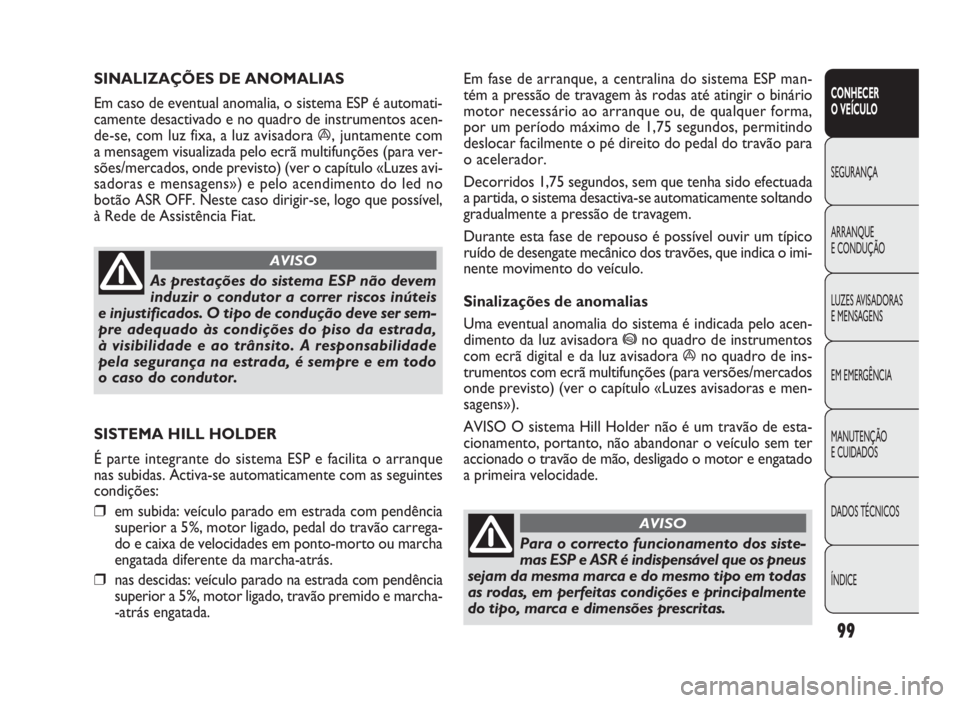

Em fase de arranque, a centralina do sistema ESP man-
tém a pressão de travagem às rodas até atingir o binário
motor necessário ao arranque ou, de qualquer forma,
por um período máximo de 1,75 segundos, permitindo
deslocar facilmente o pé direito do pedal do travão para
o acelerador.
Decorridos 1,75 segundos, sem que tenha sido efectuada
a partida, o sistema desactiva-se automaticamente soltando
gradualmente a pressão de travagem.
Durante esta fase de repouso é possível ouvir um típico
ruído de desengate mecânico dos travões, que indica o imi-
nente movimento do veículo.
Sinalizações de anomalias
Uma eventual anomalia do sistema é indicada pelo acen-
dimento da luz avisadora
*no quadro de instrumentos
com ecrã digital e da luz avisadora
áno quadro de ins-
trumentos com ecrã multifunções (para versões/mercados
onde previsto) (ver o capítulo «Luzes avisadoras e men-
sagens»).
AVISO O sistema Hill Holder não é um travão de esta-
cionamento, portanto, não abandonar o veículo sem ter
accionado o travão de mão, desligado o motor e engatado
a primeira velocidade. SINALIZAÇÕES DE ANOMALIAS
Em caso de eventual anomalia, o sistema ESP é automati-
camente desactivado e no quadro de instrumentos acen-
de-se, com luz fixa, a luz avisadora
á, juntamente com
a mensagem visualizada pelo ecrã multifunções (para ver-
sões/mercados, onde previsto) (ver o capítulo «Luzes avi-
sadoras e mensagens») e pelo acendimento do led no
botão ASR OFF. Neste caso dirigir-se, logo que possível,
à Rede de Assistência Fiat.
99
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
As prestações do sistema ESP não devem
induzir o condutor a correr riscos inúteis
e injustificados. O tipo de condução deve ser sem-
pre adequado às condições do piso da estrada,
à visibilidade e ao trânsito. A responsabilidade
pela segurança na estrada, é sempre e em todo
o caso do condutor.
AVISO
SISTEMA HILL HOLDER
É parte integrante do sistema ESP e facilita o arranque
nas subidas. Activa-se automaticamente com as seguintes
condições:
❒em subida: veículo parado em estrada com pendência
superior a 5%, motor ligado, pedal do travão carrega-
do e caixa de velocidades em ponto-morto ou marcha
engatada diferente da marcha-atrás.
❒nas descidas: veículo parado na estrada com pendência
superior a 5%, motor ligado, travão premido e marcha-
-atrás engatada.
Para o correcto funcionamento dos siste-
mas ESP e ASR é indispensável que os pneus
sejam da mesma marca e do mesmo tipo em todas
as rodas, em perfeitas condições e principalmente
do tipo, marca e dimensões prescritas.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 99
