FIAT DOBLO COMBI 2011 Instrukcja obsługi (in Polish)

110

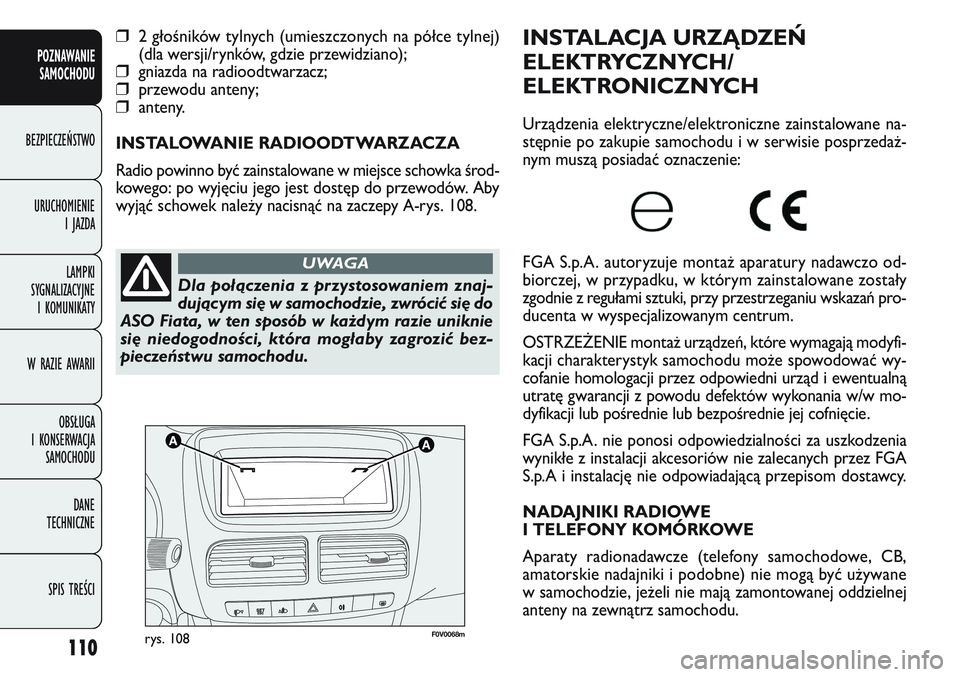

F0V 0068mrys. 108
INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/
ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne zainstalowane na-
stępnie po zakupie samochodu i w serwisie posprzeda\b-
nym muszą posiadać oznaczenie:
FGA S.p.A. autoryzuje monta\b aparatury nadawczo od-
biorczej, w przypadku, w którym zainstalowane zostały
zgodnie z regułami sztuki, przy przestrzeganiu wskazań pro-
ducenta w wyspecjalizowanym centrum.
OSTRZEŻENIE monta\b urządzeń, które wymagają modyfi-
kacji charakterystyk samochodu mo\be spowodować wy-
cofanie homologacji przez odpowiedni urząd i ewentualną
utratę gwarancji z powodu defektów wykonania w/w mo-
dyfikacji lub pośrednie lub bezpośrednie jej cofnięcie.
FGA S.p.A. nie ponosi odpowiedzialności za uszkodzenia
wynikłe z instalacji akcesoriów nie zalecanych przez FGA
S.p.A i instalację nie odpowiadającą przepisom dostawcy.
NADAJNIKI RADIOWE
I TELEFONY KOMÓRKOWE
Aparaty radionadawcze (telefony samochodowe, CB,
amatorskie nadajniki i podobne) nie mogą być u\bywane
w samochodzie, je\beli nie mają zamontowanej oddzielnej
anteny na zewnątrz samochodu.
❒2 głośników tylnych (umieszczonych na półce tylnej)
(dla wersji/rynków, gdzie przewidziano);
❒gniazda na radioodtwarzacz;
❒przewodu anteny;
❒anteny.
INSTALOWANIE RADIOODTWARZACZA
Radio powinno być zainstalowane w miejsce schowka środ-
kowego: po wyjęciu jego jest dostęp do przewodów. Aby
wyjąć schowek nale\by nacisnąć na zaczepy A-rys. 108.
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Dla połączenia z przystosowaniem znaj-
dującym się w samochodzie, zwrócić się do
ASO Fiata, w ten sposób w każdym razie uniknie
się niedogodności, która mogłaby zagrozić bez-
pieczeństwu samochodu.
UWAGA

111

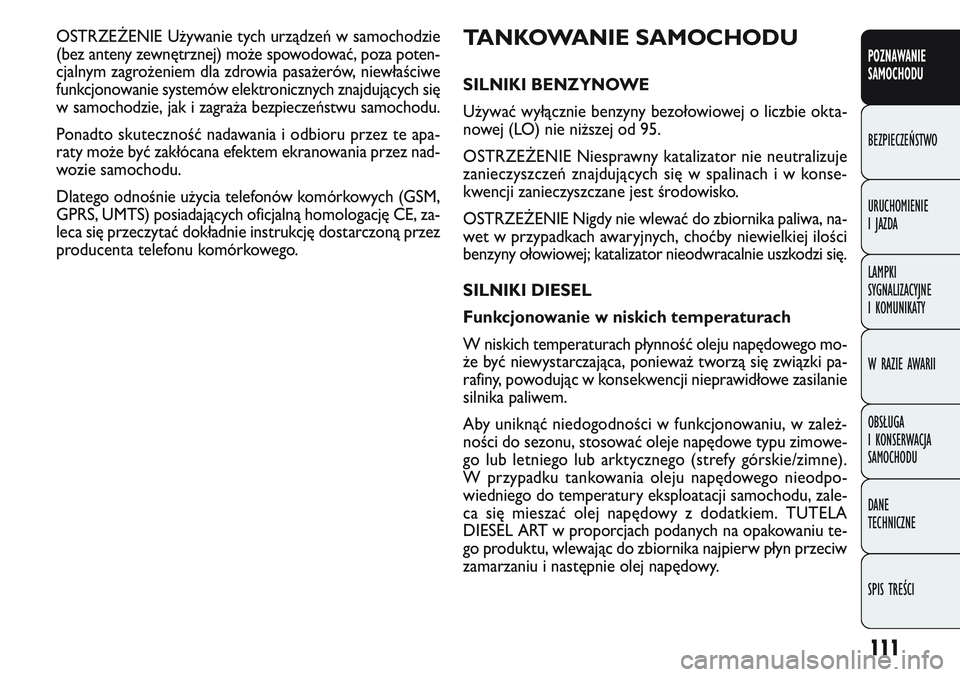

TANKOWANIE SAMOCHODU
SILNIKI BENZYNOWE
U\bywać wyłącznie benzyny bezołowiowej o liczbie okta-
nowej (LO) nie ni\bszej od 95.
OSTRZEŻENIE Niesprawny katalizator nie neutralizuje
zanieczyszczeń znajdujących się w spalinach i w konse-
kwencji zanieczyszczane jest środowisko.
OSTRZEŻENIE Nigdy nie wlewać do zbiornika paliwa, na-
wet w przypadkach awaryjnych, choćby niewielkiej ilości
benzyny ołowiowej; katalizator nieodwracalnie uszkodzi się.
SILNIKI DIESEL
Funkcjonowanie w niskich temperaturach
W niskich temperaturach płynność oleju napędowego mo-
\be być niewystarczająca, poniewa\b tworzą się związki pa-
rafiny, powodując w konsekwencji nieprawidłowe zasilanie
silnika paliwem.
Aby uniknąć niedogodności w funkcjonowaniu, w zale\b-
ności do sezonu, stosować oleje napędowe typu zimowe-
go lub letniego lub arktycznego (strefy górskie/zimne).
W przypadku tankowania oleju napędowego nieodpo-
wiedniego do temperatury eksploatacji samochodu, zale-
ca się mieszać olej napędowy z dodatkiem. TUTELA
DIESEL ART w proporcjach podanych na opakowaniu te-
go produktu, wlewając do zbiornika najpierw płyn przeciw
zamarzaniu i następnie olej napędowy.
OSTRZEŻENIE U\bywanie tych urządzeń w samochodzie
(bez anteny zewnętrznej) mo\be spowodować, poza poten-
cjalnym zagro\beniem dla zdrowia pasa\berów, niewłaściwe
funkcjonowanie systemów elektronicznych znajdujących się
w samochodzie, jak i zagra\ba bezpieczeństwu samochodu.
Ponadto skuteczność nadawania i odbioru przez te apa-
raty mo\be być zakłócana efektem ekranowania przez nad-
wozie samochodu.
Dlatego odnośnie u\bycia telefonów komórkowych (GSM,
GPRS, UMTS) posiadających oficjalną homologację CE, za-
leca się przeczytać dokładnie instrukcję dostarczoną przez
producenta telefonu komórkowego.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

112

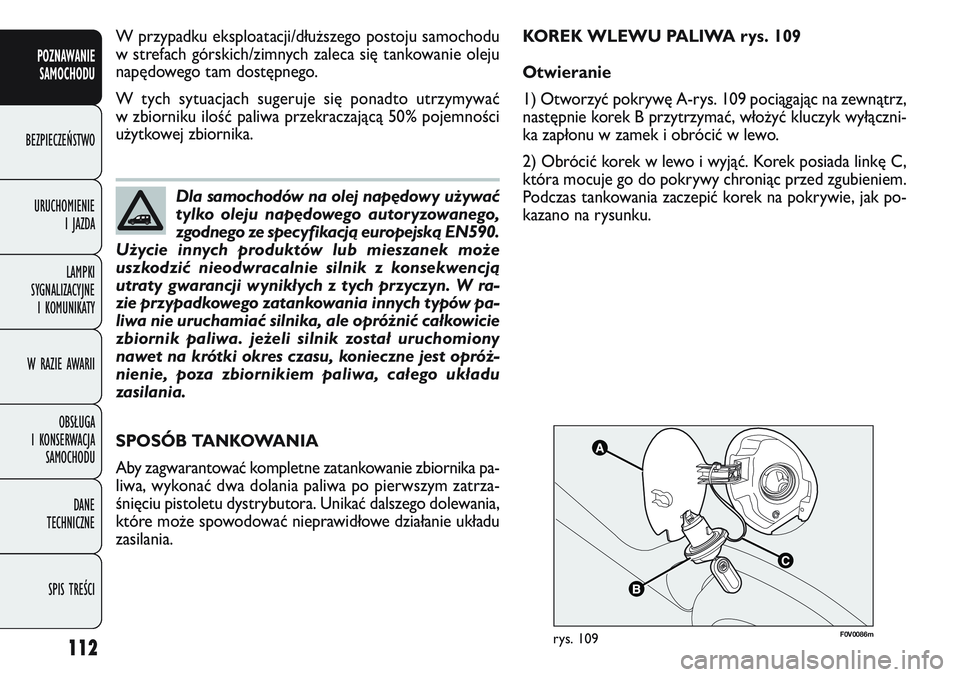

F0V 0086mrys. 109
SPOSÓB TANKOWANIA
Aby zagwarantować kompletne zatankowanie zbiornika pa-
liwa, wykonać dwa dolania paliwa po pierwszym zatrza-
śnięciu pistoletu dystrybutora. Unikać dalszego dolewania,
które mo\be spowodować nieprawidłowe działanie układu
zasilania. W przypadku eksploatacji/dłu\bszego postoju samochodu
w strefach górskich/zimnych zaleca się tankowanie oleju
napędowego tam dostępnego.
W tych sytuacjach sugeruje się ponadto utrzymywać
w zbiorniku ilość paliwa przekraczającą 50% pojemności
u\bytkowej zbiornika.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Dla samochodów na olej napędowy używać
tylko oleju napędowego autoryzowanego,
zgodnego ze specyfikacją europejską EN590.
Użycie innych produktów lub mieszanek może
uszkodzić nieodwracalnie silnik z konsekwencją
utraty gwarancji wynikłych z tych przyczyn. W ra-
zie przypadkowego zatankowania innych typów pa-
liwa nie uruchamiać silnika, ale opróżnić całkowicie
zbiornik paliwa. jeżeli silnik został uruchomiony
nawet na krótki okres czasu, konieczne jest opróż-
nienie, poza zbiornikiem paliwa, całego układu
zasilania.
KOREK WLEWU PALIWA rys. 109
Otwieranie
1) Otworzyć pokrywę A-rys. 109 pociągając na zewnątrz,
następnie korek B przytrzymać, wło\być kluczyk wyłączni-
ka zapłonu w zamek i obrócić w lewo.
2) Obrócić korek w lewo i wyjąć. Korek posiada linkę C,
która mocuje go do pokrywy chroniąc przed zgubieniem.
Podczas tankowania zaczepić korek na pokrywie, jak po-
kazano na rysunku.

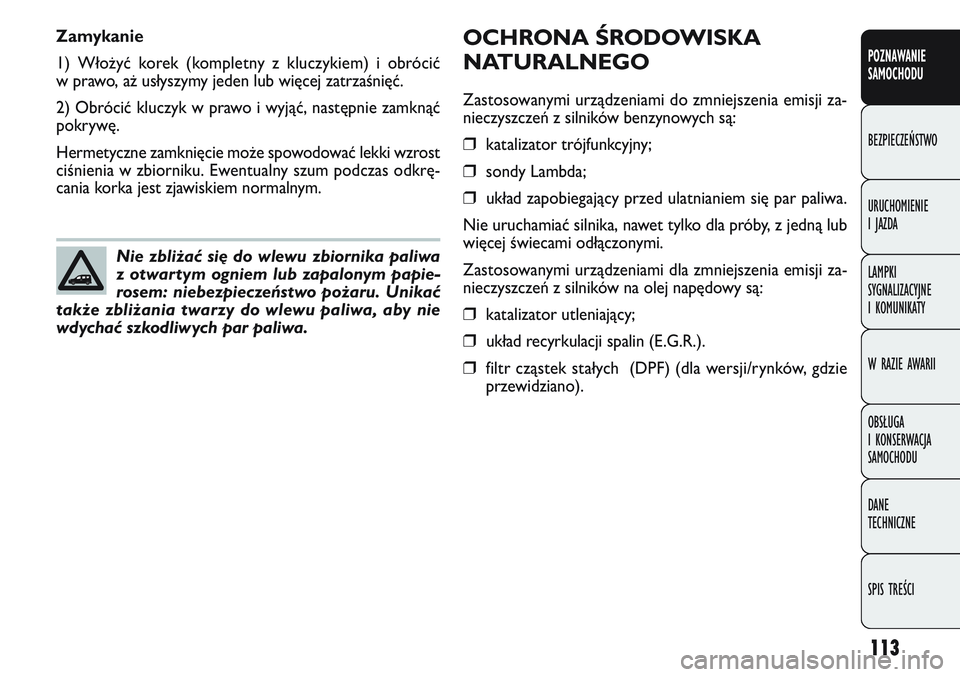

113
OCHRONA ŚRODOWISKA
NATURALNEGO
Zastosowanymi urządzeniami do zmniejszenia emisji za-
nieczyszczeń z silników benzynowych są:
❒katalizator trójfunkcyjny;
❒sondy Lambda;
❒układ zapobiegający przed ulatnianiem się par paliwa.
Nie uruchamiać silnika, nawet tylko dla próby, z jedną lub
więcej świecami odłączonymi.
Zastosowanymi urządzeniami dla zmniejszenia emisji za-
nieczyszczeń z silników na olej napędowy są:
❒katalizator utleniający;
❒układ recyrkulacji spalin (E.G.R.).
❒filtr cząstek stałych (DPF) (dla wersji/rynków, gdzie
przewidziano).
Zamykanie
1) Wło\być korek (kompletny z kluczykiem) i obrócić
w prawo, a\b usłyszymy jeden lub więcej zatrzaśnięć.
2) Obrócić kluczyk w prawo i wyjąć, następnie zamknąć
pokrywę.
Hermetyczne zamknięcie mo\be spowodować lekki wzrost
ciśnienia w zbiorniku. Ewentualny szum podczas odkrę-
cania korka jest zjawiskiem normalnym.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nie zbliżać się do wlewu zbiornika paliwa
z otwartym ogniem lub zapalonym papie-
rosem: niebezpieczeństwo pożaru. Unikać
także zbliżania twarzy do wlewu paliwa, aby nie
wdychać szkodliwych par paliwa.

114

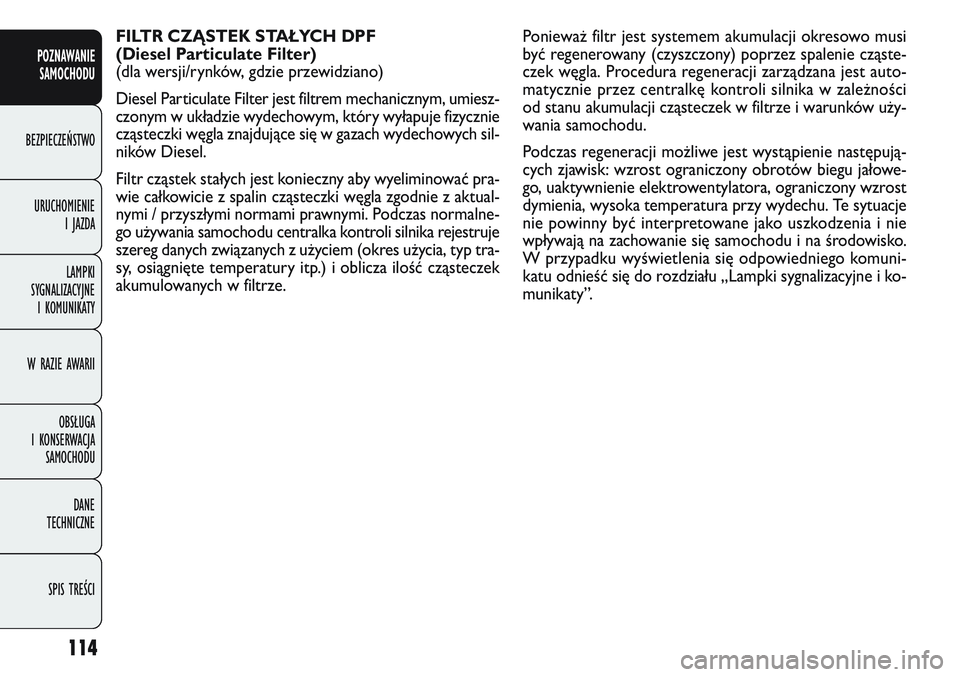

FILTR CZĄSTEK STAŁYCH DPF
(Diesel Particulate Filter)
(dla wersji/rynków, gdzie przewidziano)
Diesel Particulate Filter jest filtrem mechanicznym, umiesz-
czonym w układzie wydechowym, który wyłapuje fizycznie
cząsteczki węgla znajdujące się w gazach wydechowych sil-
ników Diesel.
Filtr cząstek stałych jest konieczny aby wyeliminować pra-
wie całkowicie z spalin cząsteczki węgla zgodnie z aktual-
nymi / przyszłymi normami prawnymi. Podczas normalne-
go u\bywania samochodu centralka kontroli silnika rejestruje
szereg danych związanych z u\byciem (okres u\bycia, typ tra-
sy, osiągnięte temperatury itp.) i oblicza ilość cząsteczek
akumulowanych w filtrze.
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Poniewa\b filtr jest systemem akumulacji okresowo musi
być regenerowany (czyszczony) poprzez spalenie cząste-
czek węgla. Procedura regeneracji zarządzana jest auto-
matycznie przez centralkę kontroli silnika w zale\bności
od stanu akumulacji cząsteczek w filtrze i warunków u\by-
wania samochodu.
Podczas regeneracji mo\bliwe jest wystąpienie następują-
cych zjawisk: wzrost ograniczony obrotów biegu jałowe-
go, uaktywnienie elektrowentylatora, ograniczony wzrost
dymienia, wysoka temperatura przy wydechu. Te sytuacje
nie powinny być interpretowane jako uszkodzenia i nie
wpływają na zachowanie się samochodu i na środowisko.
W przypadku wyświetlenia się odpowiedniego komuni-
katu odnieść się do rozdziału „Lampki sygnalizacyjne i ko-
munikaty”.

115
F0V0023mrys. 110
Pas bezpieczeństwa za pomocą zwijacza dopasowuje się
automatycznie do ciała, umo\bliwiając swobodne ruchy.
Podczas jazdy samochodu po du\bym spadku drogi zwijacz
mo\be się zablokować: jest to normalne. Ponadto mecha-
nizm zwijacza blokuje wysuwanie taśmy pasa przy ka\bdym
szybkim wyciągnięciu lub w przypadku gwałtownego ha-
mowania, zderzenia i jazdy na zakręcie z du\bą prędkością.PASY BEZPIECZEŃSTWA
UŻYWANIE PASÓW BEZPIECZEŃSTWA
rys. 110
Zapiąć pas przy wyprostowanej klatce piersiowej i plecach
przylegających do oparcia siedzenia.
Aby zapiąć pas, wsunąć zaczep A-rys. 110 do gniazda
uchwytu B a\b do usłyszenia zatrzasku zablokowania.
Je\beli podczas wyciągania pas zablokuje się, puścić taśmę
pasa, aby zwinęła się na krótkim odcinku i ponownie ją wy-
ciągnąć unikając gwałtownych ruchów.
Aby odpiąć pas, nacisnąć przycisk C. Przy zwijaniu pasa
podtrzymywać go, aby nie się poskręcał.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
BEZPIECZEŃSTWO
Nie naciskać przycisku C-rys. 110 podczas
jazdy.
UWAGA
Siedzenie tylne wyposa\bone jest w bezwładnościowe pa-
sy bezpieczeństwa, z trzema punktami mocowania ze zwi-
jaczem dla wszystkich miejsc.
Pamiętać, że w razie gwałtownego zde-
rzenia pasażerowie siedzeń tylnych, którzy
nie zapną pasów bezpieczeństwa poza tym, że są
narażeni na obrażenia, stanowią poważne zagro-
żenie dla pasażera i kierowcy na przednich sie-
dzeniach.
UWAGA

116

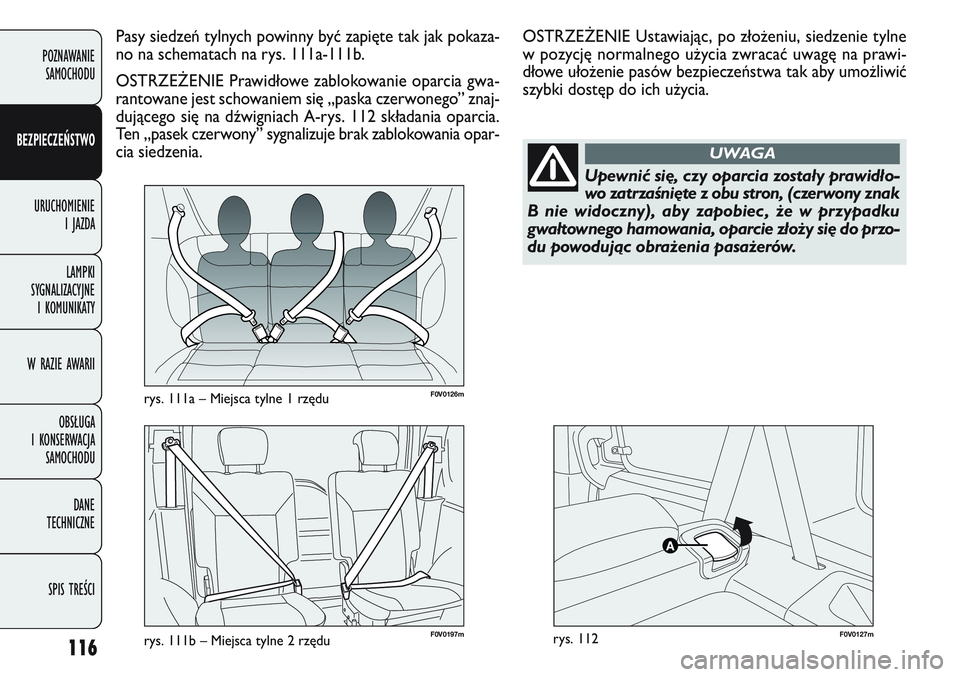

F0V0126mrys. 111a – Miejsca tylne 1 rzędu
F0V0127mrys. 112
Pasy siedzeń tylnych powinny być zapięte tak jak pokaza-
no na schematach na rys. 111a-111b.
OSTRZEŻENIE Prawidłowe zablokowanie oparcia gwa-
rantowane jest schowaniem się „paska czerwonego” znaj-
dującego się na dźwigniach A-rys. 112 składania oparcia.
Ten „pasek czerwony” sygnalizuje brak zablokowania opar-
cia siedzenia.
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Upewnić się, czy oparcia zostały prawidło-
wo zatrzaśnięte z obu stron, (czerwony znak
B nie widoczny), aby zapobiec , że w przypadku
gwałtownego hamowania, oparcie złoży się do przo-
du powodując obrażenia pasażerów.
UWAGA
OSTRZEŻENIE Ustawiając, po zło\beniu, siedzenie tylne
w pozycję normalnego u\bycia zwracać uwagę na prawi-
dłowe uło\benie pasów bezpieczeństwa tak aby umo\bliwić
szybki dostęp do ich u\bycia.
F0V0197mrys. 111b – Miejsca tylne 2 rzędu

117

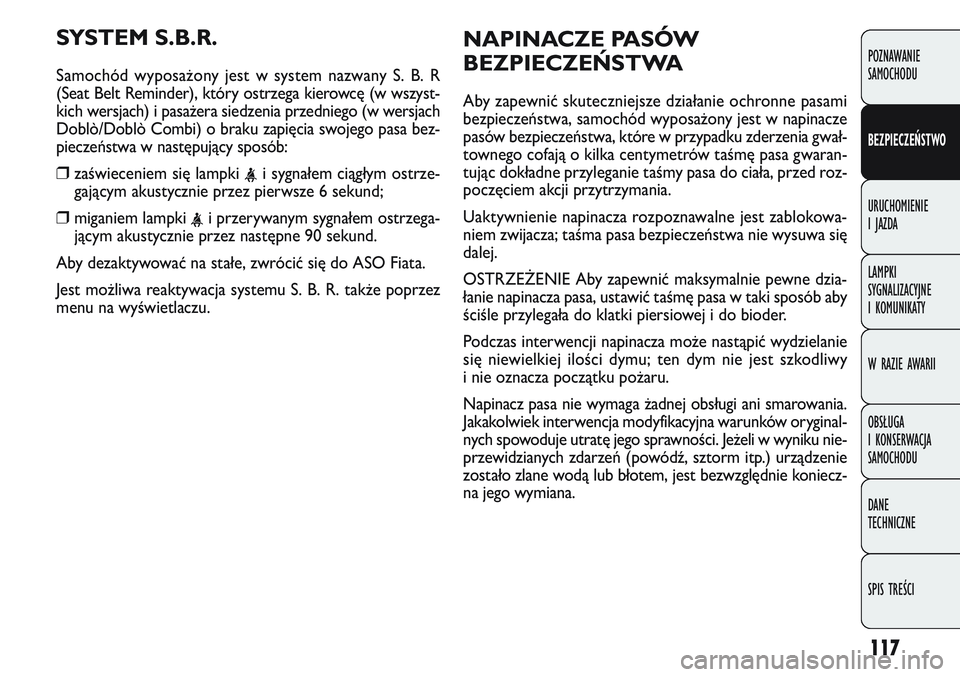

SYSTEM S.B.R.
Samochód wyposa\bony jest w system nazwany S. B. R
(Seat Belt Reminder), który ostrzega kierowcę (w wszyst-
kich wersjach) i pasa\bera siedzenia przedniego (w wersjach
Doblò/Doblò Combi) o braku zapięcia swojego pasa bez-
pieczeństwa w następujący sposób:
❒zaświeceniem się lampki gającym akustycznie przez pierwsze 6 sekund;
❒miganiem lampki jącym akustycznie przez następne 90 sekund.
Aby dezaktywować na stałe, zwrócić się do ASO Fiata.
Jest mo\bliwa reaktywacja systemu S. B. R. tak\be poprzez
menu na wyświetlaczu.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Aby zapewnić skuteczniejsze działanie ochronne pasami
bezpieczeństwa, samochód wyposa\bony jest w napinacze
pasów bezpieczeństwa, które w przypadku zderzenia gwał-
townego cofają o kilka centymetrów taśmę pasa gwaran-
tując dokładne przyleganie taśmy pasa do ciała, przed roz-
poczęciem akcji przytrzymania.
Uaktywnienie napinacza rozpoznawalne jest zablokowa-
niem zwijacza; taśma pasa bezpieczeństwa nie wysuwa się
dalej.
OSTRZEŻENIE Aby zapewnić maksymalnie pewne dzia-
łanie napinacza pasa, ustawić taśmę pasa w taki sposób aby
ściśle przylegała do klatki piersiowej i do bioder.
Podczas interwencji napinacza mo\be nastąpić wydzielanie
się niewielkiej ilości dymu; ten dym nie jest szkodliwy
i nie oznacza początku po\baru.
Napinacz pasa nie wymaga \badnej obsługi ani smarowania.
Jakakolwiek interwencja modyfikacyjna warunków oryginal-
nych spowoduje utratę jego sprawności. Je\beli w wyniku nie-
przewidzianych zdarzeń (powódź, sztorm itp.) urządzenie
zostało zlane wodą lub błotem, jest bezwzględnie koniecz-
na jego wymiana.
