FIAT DOBLO COMBI 2011 Libretto Uso Manutenzione (in Italian)

170
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0027mfig. 149

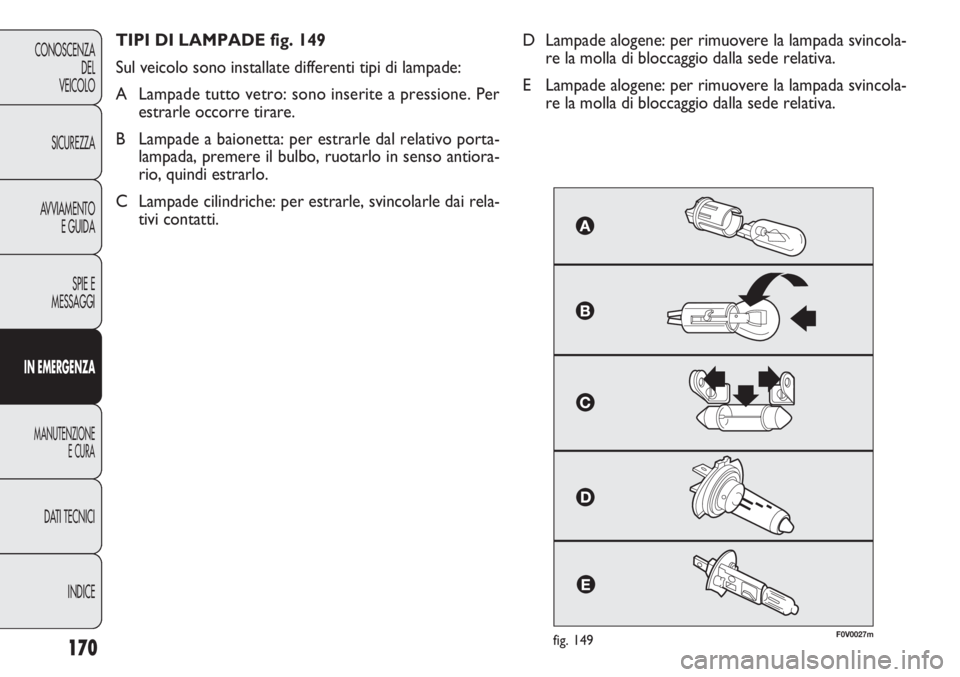

TIPI DI LAMPADE fig. 149
Sul veicolo sono installate differenti tipi di lampade:
A Lampade tutto vetro: sono inserite a pressione. Per
estrarle occorre tirare.
B Lampade a baionetta: per estrarle dal relativo porta-
lampada, premere il bulbo, ruotarlo in senso antiora-
rio, quindi estrarlo.
C Lampade cilindriche: per estrarle, svincolarle dai rela-
tivi contatti.D Lampade alogene: per rimuovere la lampada svincola-
re la molla di bloccaggio dalla sede relativa.
E Lampade alogene: per rimuovere la lampada svincola-
re la molla di bloccaggio dalla sede relativa.

171
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

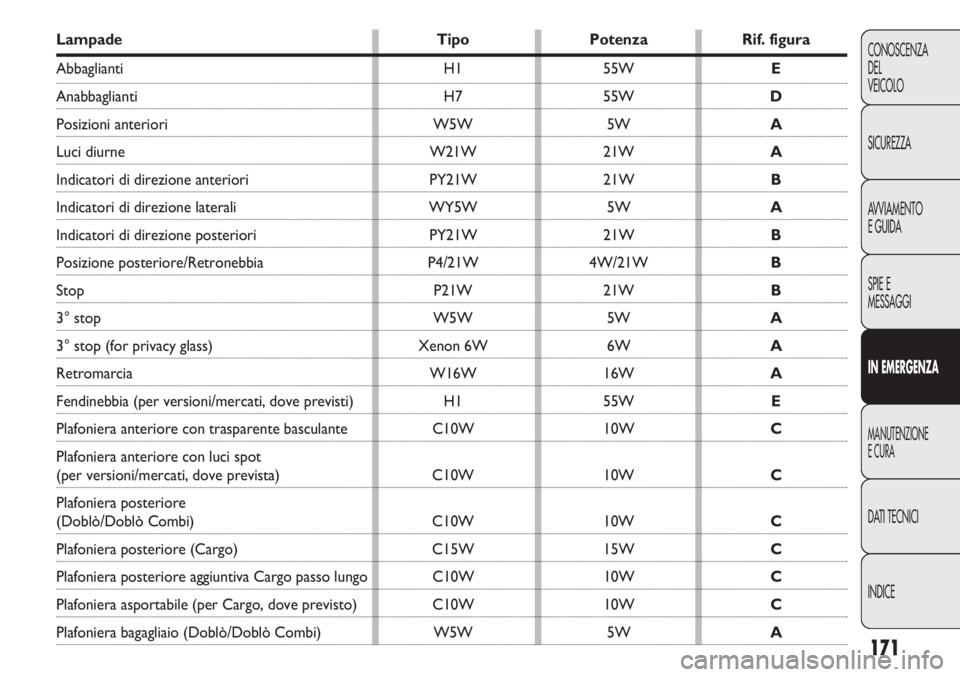

Lampade Tipo Potenza Rif. figura
Abbaglianti H1 55W E
Anabbaglianti H7 55WD
Posizioni anteriori W5W 5WA
Luci diurne W21W 21WA
Indicatori di direzione anteriori PY21W 21WB
Indicatori di direzione laterali WY5W 5WA
Indicatori di direzione posteriori PY21W 21WB
Posizione posteriore/Retronebbia P4/21W 4W/21WB
Stop P21W 21WB
3° stop W5W 5WA
3° stop (for privacy glass) Xenon 6W 6WA
Retromarcia W16W 16WA
Fendinebbia (per versioni/mercati, dove previsti) H1 55WE
Plafoniera anteriore con trasparente basculante C10W 10WC
Plafoniera anteriore con luci spot
(per versioni/mercati, dove prevista) C10W 10WC
Plafoniera posteriore
(Doblò/Doblò Combi) C10W 10WC
Plafoniera posteriore (Cargo) C15W 15WC
Plafoniera posteriore aggiuntiva Cargo passo lungo C10W 10WC
Plafoniera asportabile (per Cargo, dove previsto) C10W 10WC
Plafoniera bagagliaio (Doblò/Doblò Combi) W5W 5WA

172
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

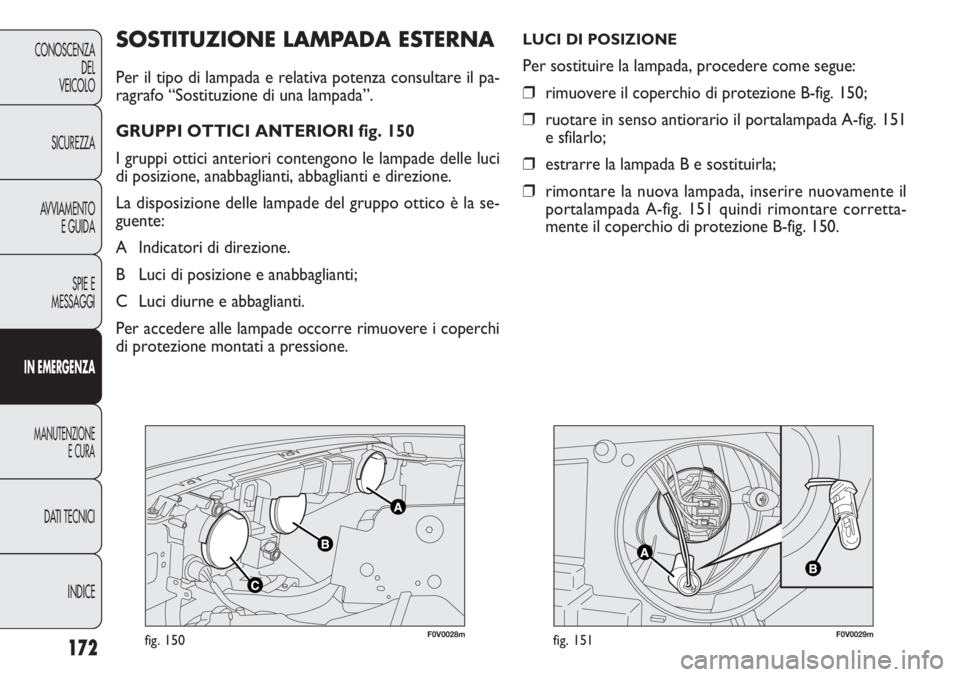

F0V0028mfig. 150F0V0029mfig. 151
SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI fig. 150
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e direzione.
La disposizione delle lampade del gruppo ottico è la se-
guente:
A Indicatori di direzione.
B Luci di posizione e anabbaglianti;
C Luci diurne e abbaglianti.
Per accedere alle lampade occorre rimuovere i coperchi
di protezione montati a pressione.
LUCI DI POSIZIONE
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 150;
❒ruotare in senso antiorario il portalampada A-fig. 151
e sfilarlo;
❒estrarre la lampada B e sostituirla;
❒rimontare la nuova lampada, inserire nuovamente il
portalampada A-fig. 151 quindi rimontare corretta-
mente il coperchio di protezione B-fig. 150.

173
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0030mfig. 152F0V0031mfig. 153

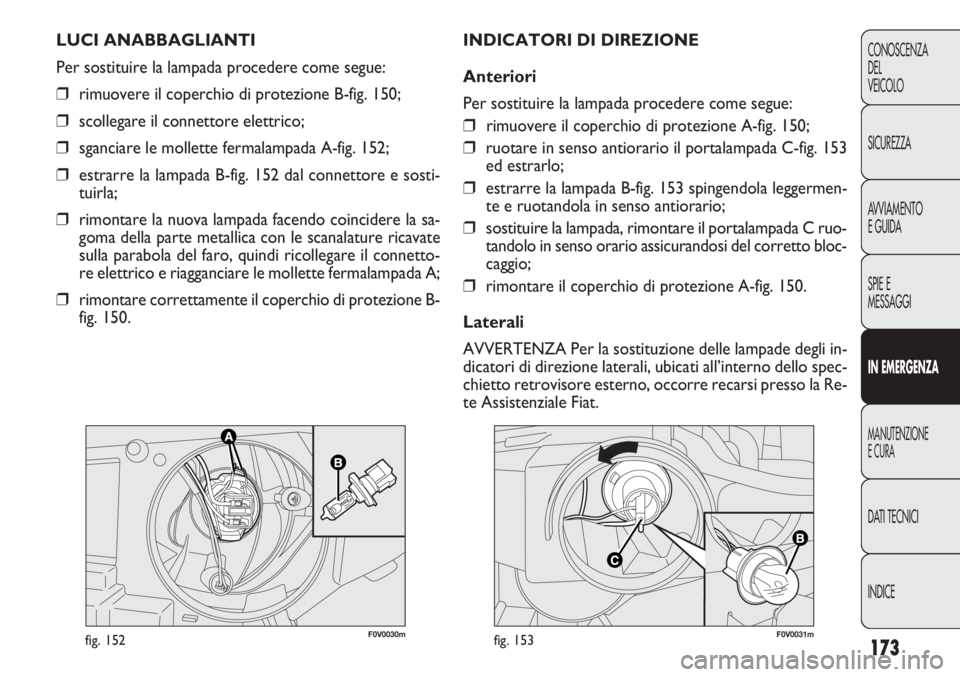

INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione A-fig. 150;
❒ruotare in senso antiorario il portalampada C-fig. 153
ed estrarlo;
❒estrarre la lampada B-fig. 153 spingendola leggermen-
te e ruotandola in senso antiorario;
❒sostituire la lampada, rimontare il portalampada C ruo-
tandolo in senso orario assicurandosi del corretto bloc-
caggio;
❒rimontare il coperchio di protezione A-fig. 150.
Laterali
AVVERTENZA Per la sostituzione delle lampade degli in-
dicatori di direzione laterali, ubicati all’interno dello spec-
chietto retrovisore esterno, occorre recarsi presso la Re-
te Assistenziale Fiat. LUCI ANABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 150;
❒scollegare il connettore elettrico;
❒sganciare le mollette fermalampada A-fig. 152;
❒estrarre la lampada B-fig. 152 dal connettore e sosti-
tuirla;
❒rimontare la nuova lampada facendo coincidere la sa-
goma della parte metallica con le scanalature ricavate
sulla parabola del faro, quindi ricollegare il connetto-
re elettrico e riagganciare le mollette fermalampada A;
❒rimontare correttamente il coperchio di protezione B-
fig. 150.

174
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

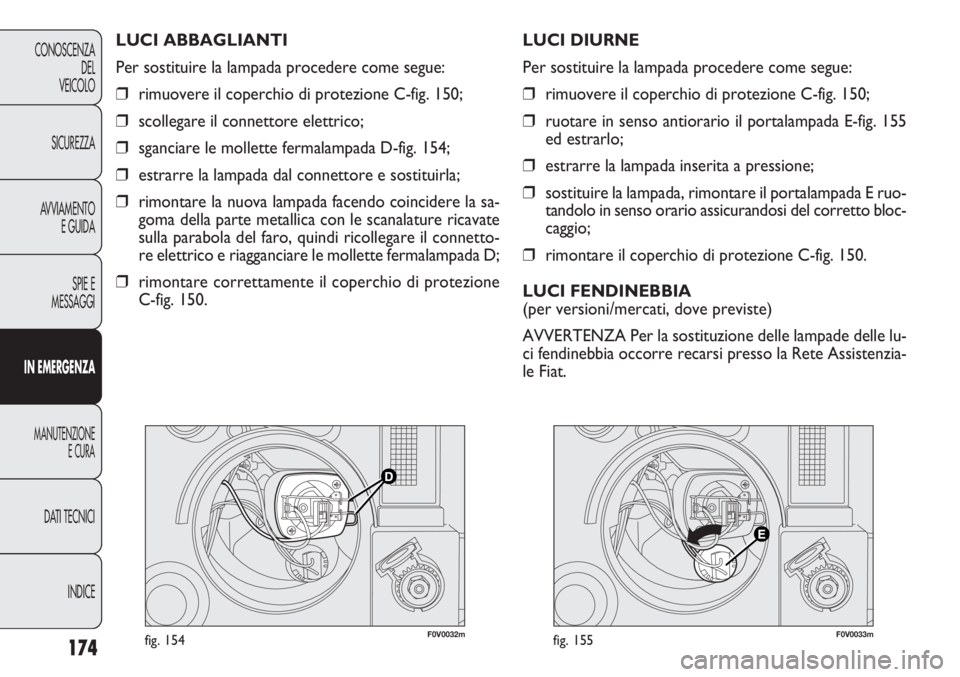

F0V0032mfig. 154F0V0033mfig. 155
LUCI DIURNE
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 150;
❒ruotare in senso antiorario il portalampada E-fig. 155
ed estrarlo;
❒estrarre la lampada inserita a pressione;
❒sostituire la lampada, rimontare il portalampada E ruo-
tandolo in senso orario assicurandosi del corretto bloc-
caggio;
❒rimontare il coperchio di protezione C-fig. 150.
LUCI FENDINEBBIA
(per versioni/mercati, dove previste)
AVVERTENZA Per la sostituzione delle lampade delle lu-
ci fendinebbia occorre recarsi presso la Rete Assistenzia-
le Fiat. LUCI ABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 150;
❒scollegare il connettore elettrico;
❒sganciare le mollette fermalampada D-fig. 154;
❒estrarre la lampada dal connettore e sostituirla;
❒rimontare la nuova lampada facendo coincidere la sa-
goma della parte metallica con le scanalature ricavate
sulla parabola del faro, quindi ricollegare il connetto-
re elettrico e riagganciare le mollette fermalampada D;
❒rimontare correttamente il coperchio di protezione
C-fig. 150.

175
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

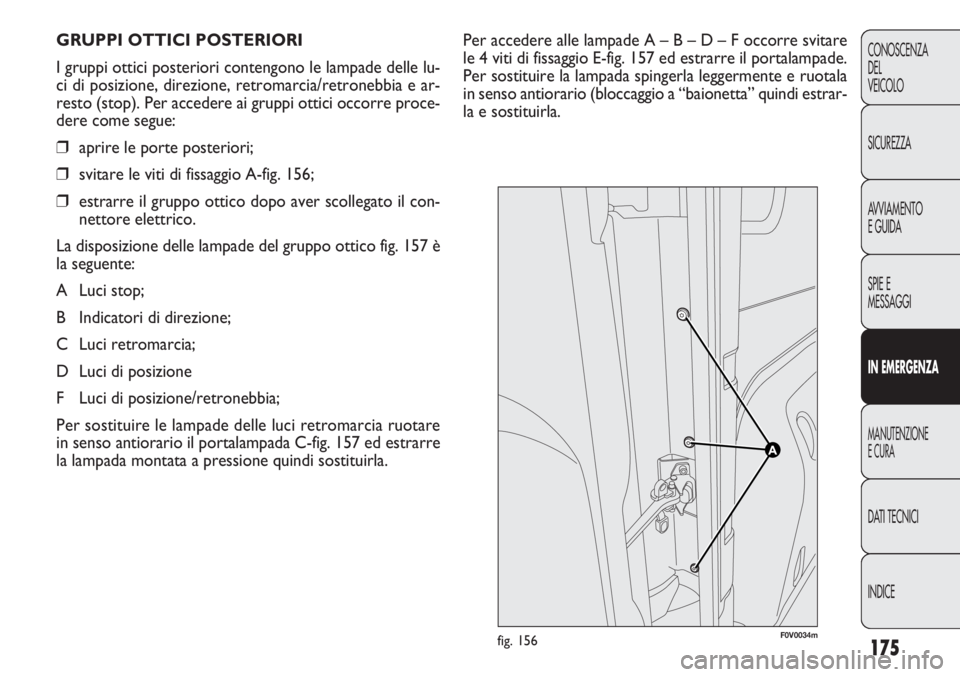

Per accedere alle lampade A – B – D – F occorre svitare
le 4 viti di fissaggio E-fig. 157 ed estrarre il portalampade.
Per sostituire la lampada spingerla leggermente e ruotala
in senso antiorario (bloccaggio a “baionetta” quindi estrar-
la e sostituirla. GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le lampade delle lu-
ci di posizione, direzione, retromarcia/retronebbia e ar-
resto (stop). Per accedere ai gruppi ottici occorre proce-
dere come segue:
❒aprire le porte posteriori;
❒svitare le viti di fissaggio A-fig. 156;
❒estrarre il gruppo ottico dopo aver scollegato il con-
nettore elettrico.
La disposizione delle lampade del gruppo ottico fig. 157 è
la seguente:
A Luci stop;
B Indicatori di direzione;
C Luci retromarcia;
D Luci di posizione
F Luci di posizione/retronebbia;
Per sostituire le lampade delle luci retromarcia ruotare
in senso antiorario il portalampada C-fig. 157 ed estrarre
la lampada montata a pressione quindi sostituirla.
F0V0034mfig. 156

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0035mfig. 157

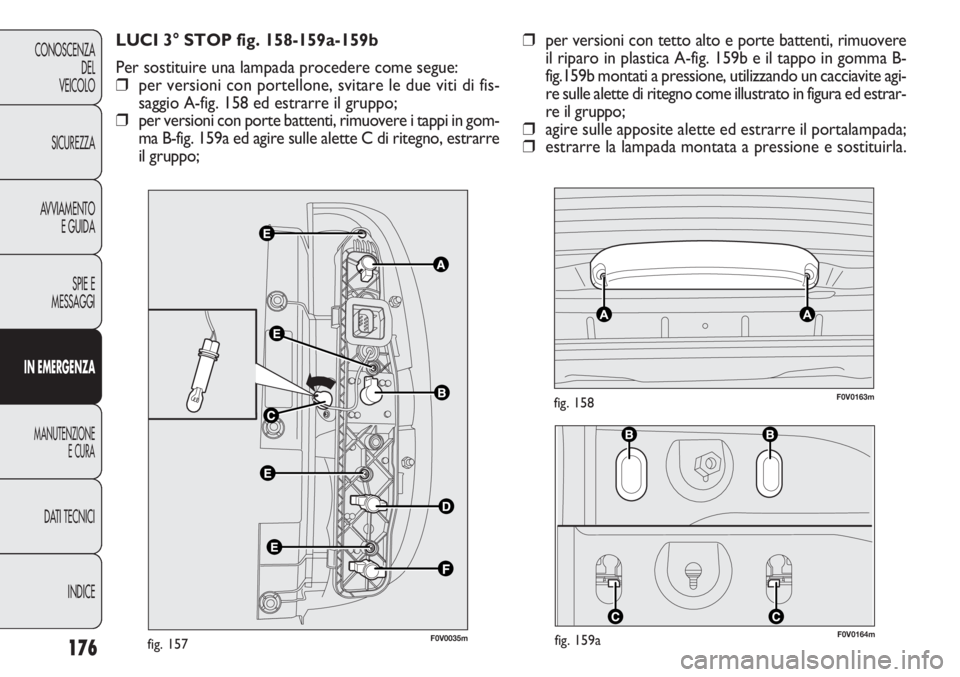

LUCI 3° STOP fig. 158-159a-159b
Per sostituire una lampada procedere come segue:
❒per versioni con portellone, svitare le due viti di fis-
saggio A-fig. 158 ed estrarre il gruppo;
❒per versioni con porte battenti, rimuovere i tappi in gom-
ma B-fig. 159a ed agire sulle alette C di ritegno, estrarre
il gruppo;❒per versioni con tetto alto e porte battenti, rimuovere
il riparo in plastica A-fig. 159b e il tappo in gomma B-
fig.159b montati a pressione, utilizzando un cacciavite agi-
re sulle alette di ritegno come illustrato in figura ed estrar-
re il gruppo;
❒agire sulle apposite alette ed estrarre il portalampada;
❒estrarre la lampada montata a pressione e sostituirla.

177
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0179mfig. 160
F0V0037mfig. 161F0V0231mfig. 159b

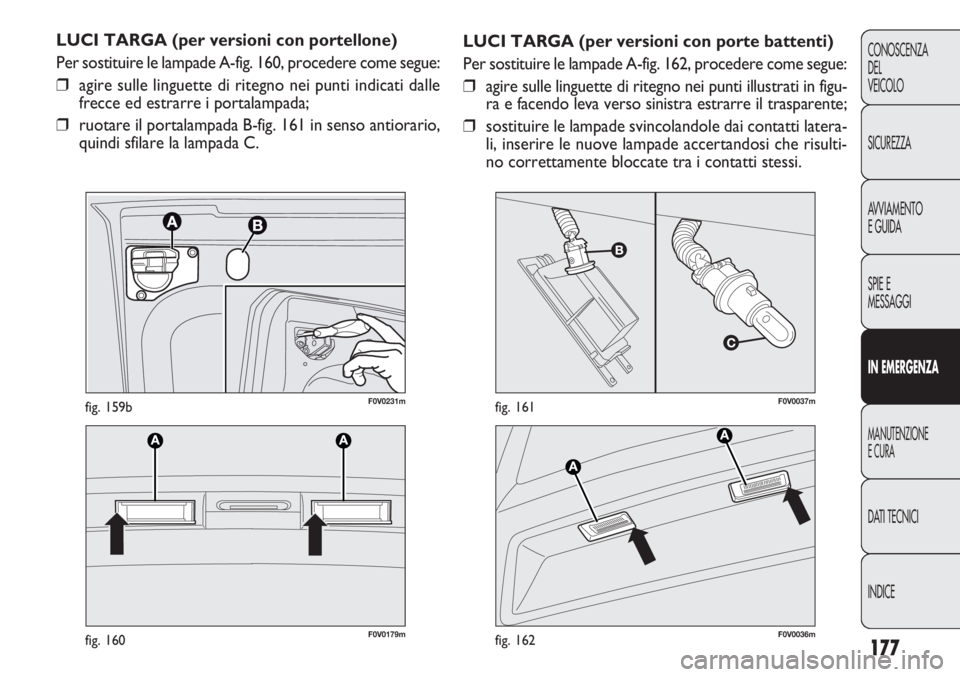

LUCI TARGA (per versioni con porte battenti)
Per sostituire le lampade A-fig. 162, procedere come segue:
❒agire sulle linguette di ritegno nei punti illustrati in figu-
ra e facendo leva verso sinistra estrarre il trasparente;
❒sostituire le lampade svincolandole dai contatti latera-
li, inserire le nuove lampade accertandosi che risulti-
no correttamente bloccate tra i contatti stessi. LUCI TARGA (per versioni con portellone)
Per sostituire le lampade A-fig. 160, procedere come segue:
❒agire sulle linguette di ritegno nei punti indicati dalle
frecce ed estrarre i portalampada;
❒ruotare il portalampada B-fig. 161 in senso antiorario,
quindi sfilare la lampada C.
F0V0036mfig. 162

178
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒aprire la copertura B-fig. 164 come indicato;
❒sostituire la lampada C-fig. 165 svincolandola dai con-
tatti laterali, inserire la nuova lampada accertandosi che
la stessa risulti correttamente bloccata tra i contatti
stessi;
❒richiudere la copertura e fissare la plafoniera nella pro-

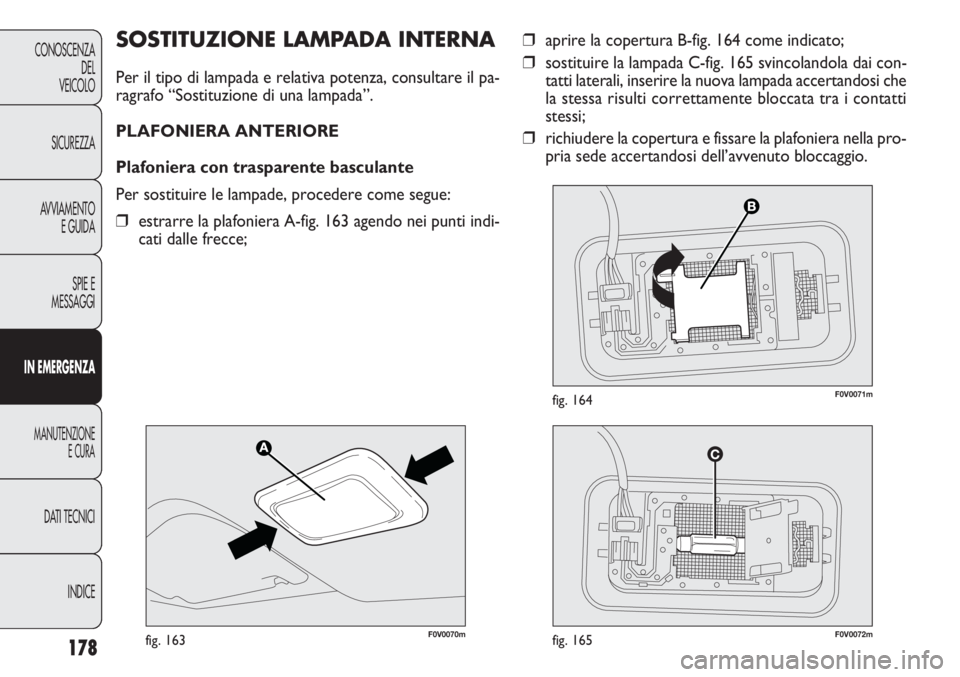

pria sede accertandosi dell’avvenuto bloccaggio.SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza, consultare il pa-
ragrafo “Sostituzione di una lampada”.
PLAFONIERA ANTERIORE
Plafoniera con trasparente basculante
Per sostituire le lampade, procedere come segue:
❒estrarre la plafoniera A-fig. 163 agendo nei punti indi-
cati dalle frecce;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 167 e fissare la plafoniera
A-fig. 166 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
PLAFONIERA POSTERIORE
Per sostituire la lampada, procedere come segue:
❒estrarre la plafoniera A-fig. 168 agendo nei punti indi-
cati dalla frecce;
❒aprire la copertura B-fig. 169 come indicato;
❒sostituire la lampada C-fig. 170 svincolandola dai con-
tatti laterali, inserire la nuova lampada accertandosi che
la stessa risulti correttamente bloccata tra i contatti
stessi;
❒richiudere la copertura B-fig. 169 e fissare la plafonie-
ra nella propria sede accertandosi dell’avvenuto bloc-

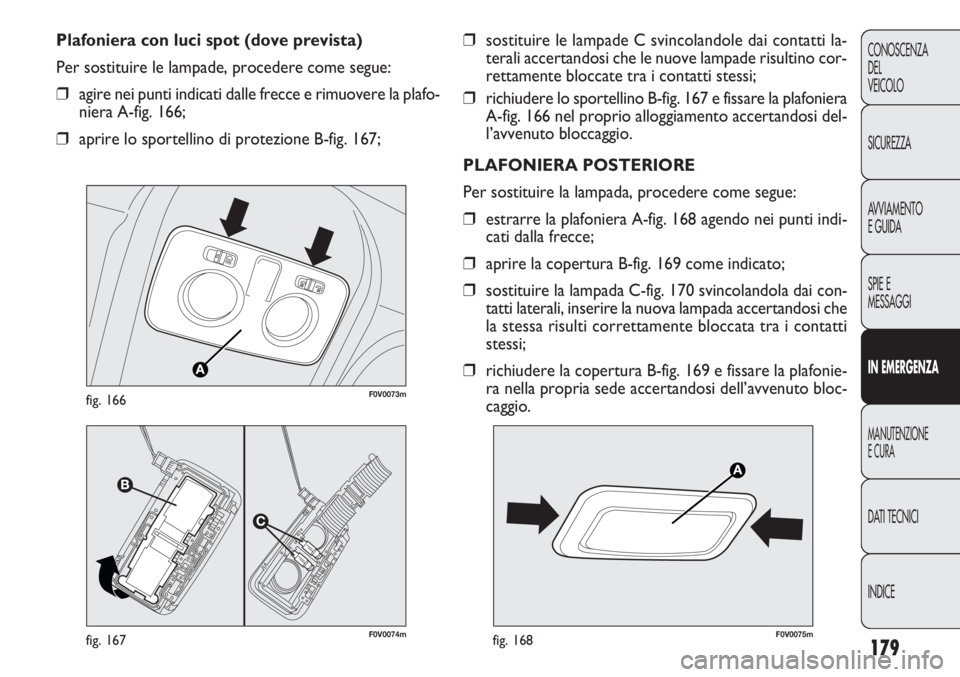

caggio. Plafoniera con luci spot (dove prevista)
Per sostituire le lampade, procedere come segue:
❒agire nei punti indicati dalle frecce e rimuovere la plafo-
niera A-fig. 166;
❒aprire lo sportellino di protezione B-fig. 167;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168
