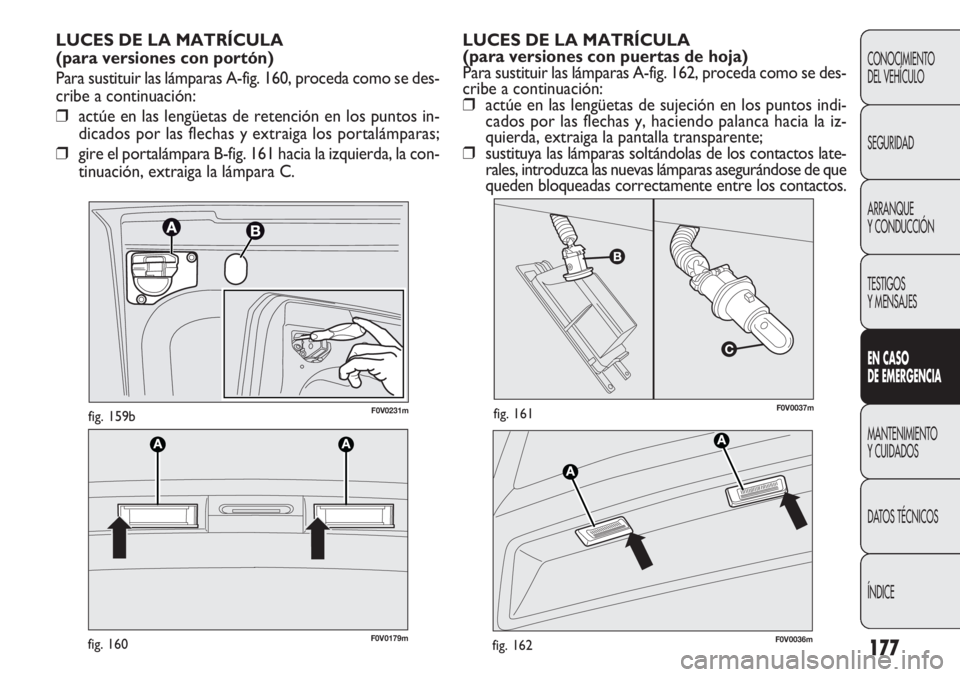

LUCES DE LA MATRÍCULA
(para versiones con puertas de hoja)
Para sustituir las lámparas A-fig. 162, proceda como se des-
cribe a continuación:
❒actúe en las lengüetas de sujeción en los puntos indi-
cados por las flechas y, haciendo palanca hacia la iz-
quierda, extraiga la pantalla transparente;
❒ sustituya las lámparas soltándolas de los contactos late-
rales, introduzca las nuevas lámparas asegurándose de que
queden bloqueadas correctamente entre los contactos.
LUCES DE LA MATRÍCULA
(para versiones con portón)
Para sustituir las lámparas A-fig. 160, proceda como se des-
cribe a continuación:
❒
actúe en las lengüetas de retención en los puntos in-
dicados por las flechas y extraiga los portalámparas;
❒ gire el portalámpara B-fig. 161 hacia la izquierda, la con-
tinuación, extraiga la lámpara C.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
F0V0036mfig. 162
Page 182 of 283

178

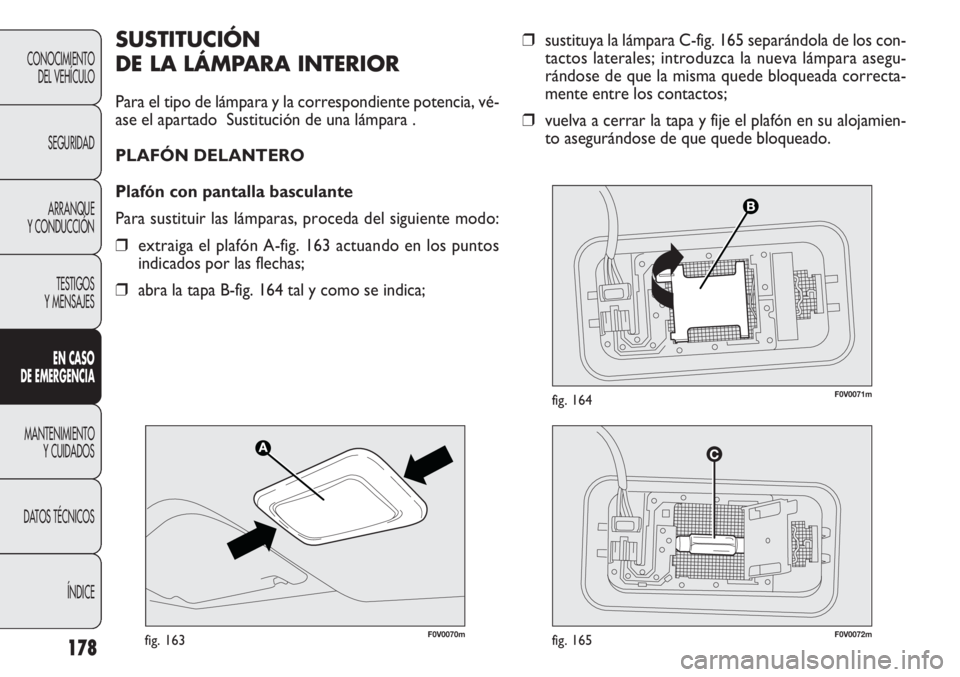

❒sustituya la lámpara C-fig. 165 separándola de los con-
tactos laterales; introduzca la nueva lámpara asegu-
rándose de que la misma quede bloqueada correcta-
mente entre los contactos;
❒ vuelva a cerrar la tapa y fije el plafón en su alojamien-
to asegurándose de que quede bloqueado.SUSTITUCIÓN
DE LA LÁMPARA INTERIOR
Para el tipo de lámpara y la correspondiente potencia, vé-
ase el apartado Sustitución de una lámpara .
PLAFÓN DELANTERO
Plafón con pantalla basculante
Para sustituir las lámparas, proceda del siguiente modo:
❒extraiga el plafón A-fig. 163 actuando en los puntos
indicados por las flechas;
❒ abra la tapa B-fig. 164 tal y como se indica;
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDADARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164
Page 183 of 283

179
❒sustituya las lámparas C soltándolas de los contactos
laterales asegurándose de que las lámparas nuevas
queden bloqueadas correctamente entre los mismos
contactos;
❒ vuelva a cerrar la tapa B-fig. 167 y fije el plafón A-fig.
166 en su alojamiento, asegurándose de que se bloquee.
PLAFÓN TRASERO
Para sustituir la lámpara, proceda del siguiente modo:
❒ extraiga el plafón A-fig. 168 actuando en los puntos
indicados por las flechas;
❒ abra la tapa B-fig. 169 como se indica;
❒ sustituya la lámpara C-fig. 170 separándola de los con-
tactos laterales; introduzca la nueva lámpara asegu-
rándose de que la misma quede bloqueada correcta-
mente entre los contactos;
❒ vuelva a cerrar la tapa B-fig. 169 y fije el plafón en su
alojamiento asegurándose de que quede bloqueado.

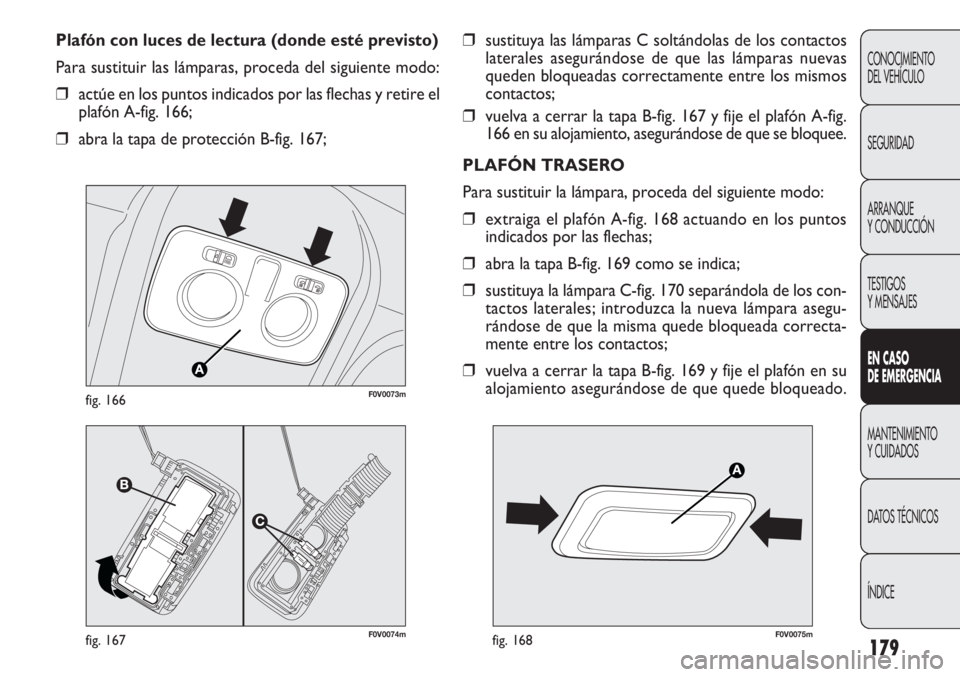

Plafón con luces de lectura (donde esté previsto)
Para sustituir las lámparas, proceda del siguiente modo:
❒
actúe en los puntos indicados por las flechas y retire el
plafón A-fig. 166;
❒ abra la tapa de protección B-fig. 167;
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168
Page 184 of 283

180
F0V0072mfig. 170
\002\003 \004\005
F0V0176mfig. 171
❒
extraiga el plafón actuando en los puntos indicados por
las flechas;
❒ sustituya la lámpara C-fig. 172 soltándola de los con-
tactos laterales y asegurándose de que la lámpara nue-
va quede bloqueada correctamente entre los mismos
contactos.

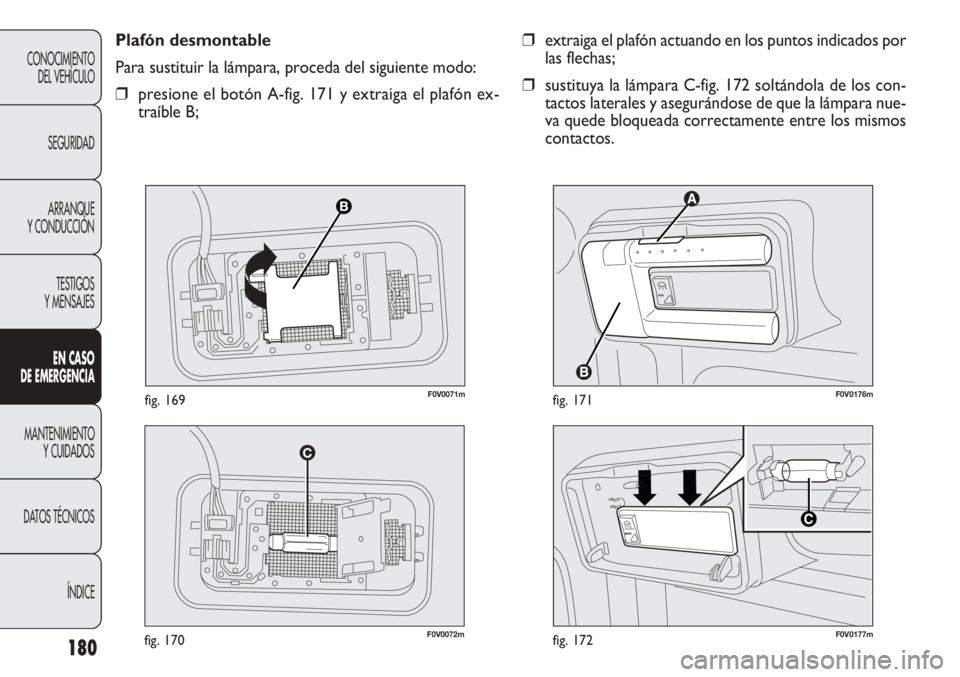

Plafón desmontable
Para sustituir la lámpara, proceda del siguiente modo:
❒
presione el botón A-fig. 171 y extraiga el plafón ex-
traíble B;
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDADARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
F0V0071mfig. 169
F0V0177mfig. 172
Page 185 of 283

181
F0V0088mfig. 173

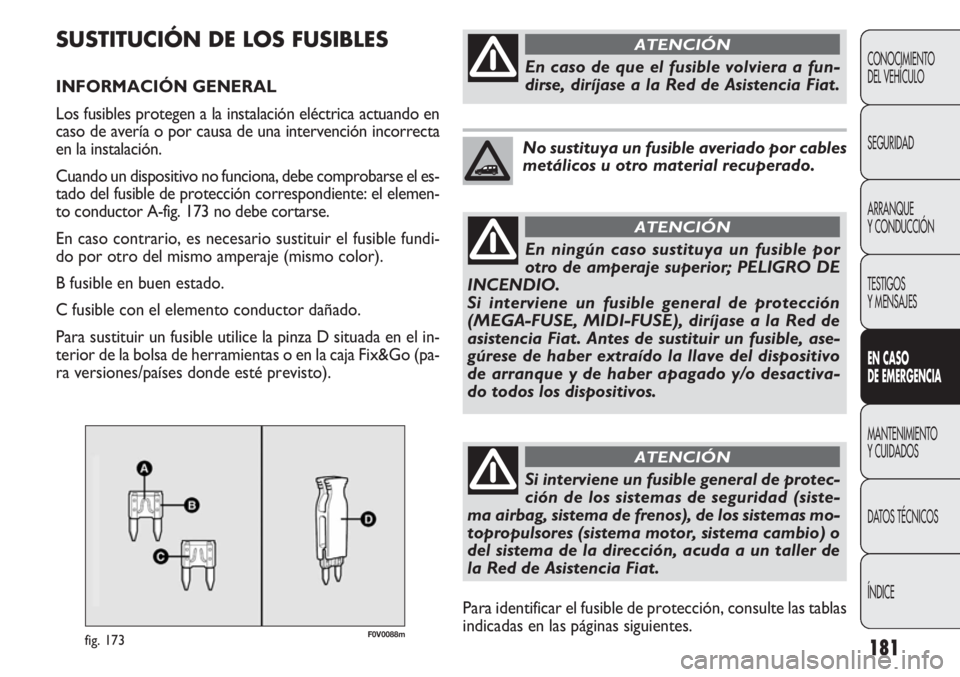

SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen a la instalación eléctrica actuando en
caso de avería o por causa de una intervención incorrecta
en la instalación.
Cuando un dispositivo no funciona, debe comprobarse el es-
tado del fusible de protección correspondiente: el elemen-
to conductor A-fig. 173 no debe cortarse.
En caso contrario, es necesario sustituir el fusible fundi-
do por otro del mismo amperaje (mismo color).
B fusible en buen estado.
C fusible con el elemento conductor dañado.
Para sustituir un fusible utilice la pinza D situada en el in-
terior de la bolsa de herramientas o en la caja Fix&Go (pa-
ra versiones/países donde esté previsto).
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
En caso de que el fusible volviera a fun-
dirse, diríjase a la Red de Asistencia Fiat.
ATENCIÓN
No sustituya un fusible averiado por cables
metálicos u otro material recuperado.
En ningún caso sustituya un fusible por
otro de amperaje superior; PELIGRO DE
INCENDIO.
Si interviene un fusible general de protección
(MEGA-FUSE, MIDI-FUSE), diríjase a la Red de
asistencia Fiat. Antes de sustituir un fusible, ase-
gúrese de haber extraído la llave del dispositivo
de arranque y de haber apagado y/o desactiva-
do todos los dispositivos.
ATENCIÓN
Para identificar el fusible de protección, consulte las tablas
indicadas en las páginas siguientes.
Si interviene un fusible general de protec-
ción de los sistemas de seguridad (siste-
ma airbag, sistema de frenos), de los sistemas mo-
topropulsores (sistema motor, sistema cambio) o
del sistema de la dirección, acuda a un taller de
la Red de Asistencia Fiat.
ATENCIÓN
Page 186 of 283

182
F0V0081mfig. 174F0V0089mfig. 175

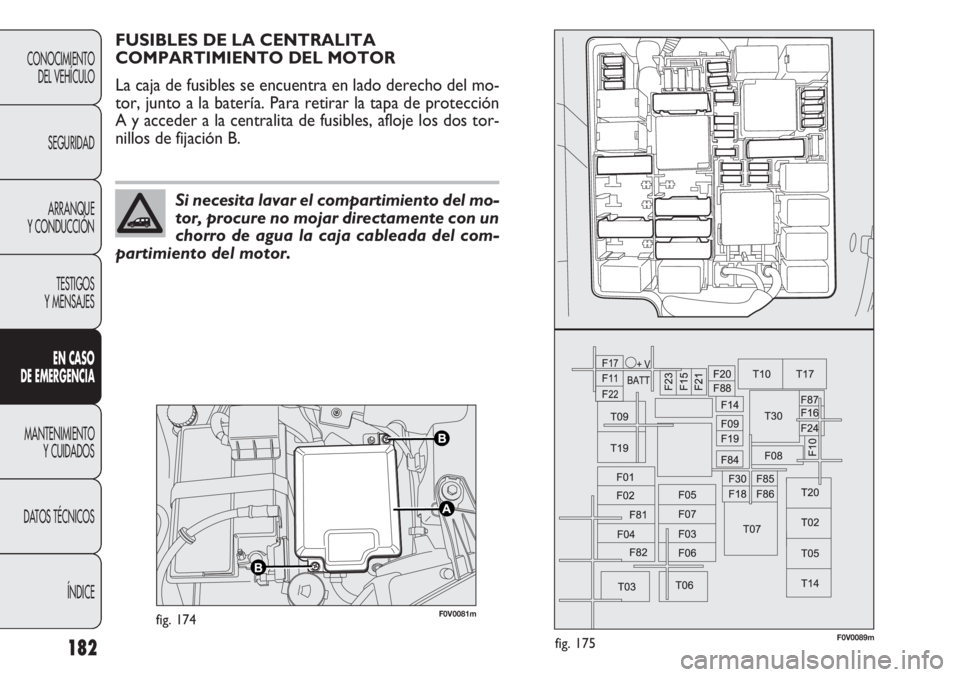

FUSIBLES DE LA CENTRALITA
COMPARTIMIENTO DEL MOTOR
La caja de fusibles se encuentra en lado derecho del mo-
tor, junto a la batería. Para retirar la tapa de protección
A y acceder a la centralita de fusibles, afloje los dos tor-
nillos de fijación B.
Si necesita lavar el compartimiento del mo-
tor, procure no mojar directamente con un
chorro de agua la caja cableada del com-
partimiento del motor.
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
Page 187 of 283

183
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
Teledesviador apertura puerta basculante (versión Cargo) F0910175
Bocina monotono F1010175
Luces de carretera F1415175
Calefactor auxiliar PTC1 (motorizaciones diésel) F1530175
Compresor del aire acondicionado F197,5175
Luneta térmica F2030175
Electrobomba de combustible en el depósito F2115175
Antinieblas F3015175
Electroválvulas sistema metano F8410175
Toma de corriente habitáculo, toma de corriente trasera F8530175
Encendedor, asientos calefactados F8630175
Sensor de estado de carga de la batería IBS para sistema Start&Stop F875175
Desempañadores en espejos exteriores F887,5175
Page 188 of 283

184
CONOCIMIENTODEL VEHÍCULO
SEGURIDADARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE
F0V0082mfig. 176F0V0083mfig. 177

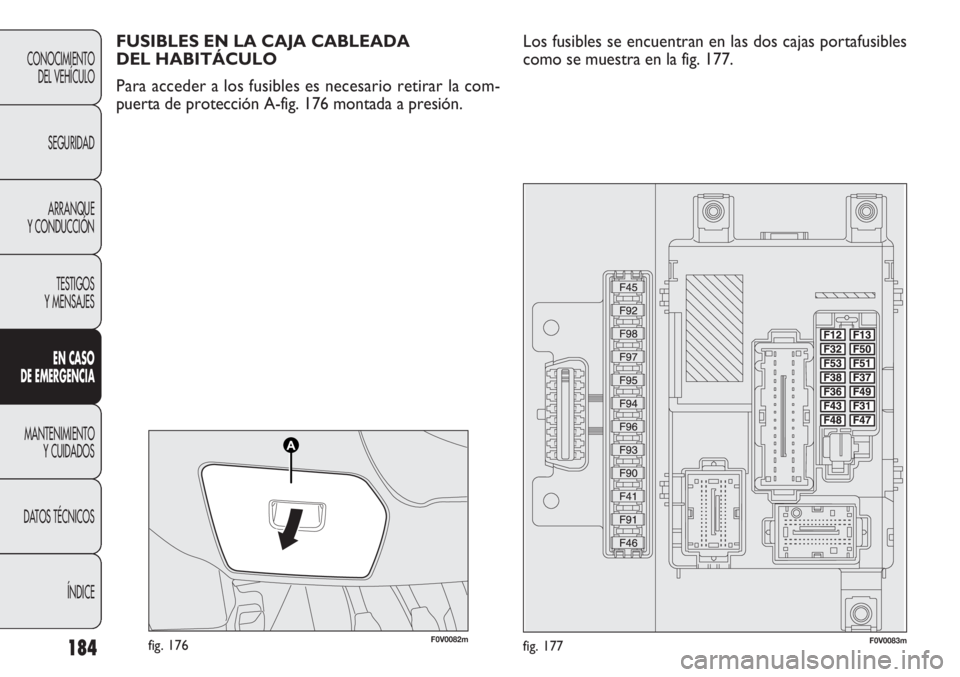

FUSIBLES EN LA CAJA CABLEADA
DEL HABITÁCULO
Para acceder a los fusibles es necesario retirar la com-
puerta de protección A-fig. 176 montada a presión. Los fusibles se encuentran en las dos cajas portafusibles
como se muestra en la fig. 177.
Page 189 of 283

185
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO
Y CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
Luz de cruce derechaF127,5177
Luz del plafón delantera, luz del plafón trasera, luces viseras,
luces de gálibo puertas, luz del maletero F327,5177
Tablero de instrumentos F535177
Motores bloqueo/desbloqueo de puertas, motores actuación dead lock,
motor de desbloqueo del portón F3820177
Alimentación + batería para toma de diagnosis EOBD,
centralita clima automático, sirena de la alarma, autorradio,
centralita convergence Blue&Me™, centralita medición
presión de los neumáticos F3610177
Electrobomba lavaparabrisas/lavaluneta F4315177
Motor elevalunas en la puerta delantera del pasajero F4820177
Luz de cruce izquierda, corrector de orientación faros F137,5177
Alimentación int. para interruptor del pedal de freno,
interruptor del pedal del embrague, grupo calefactor interno,
centralita convergence Blue&Me™, sistema predisposición autorradio\
F517,5177
Alimentación int. para tablero de instrumentos, interruptor en pedal \
de freno
tercera luz de freno F375177
Alimentación int para iluminación panel de mandos, centralita de a\
parcamiento,
centralita medición de la presión de los neumáticos, movimiento\
espejos
eléctricos exteriores, sensor de lluvia, centralita techo eléctrico,
puerto infotelemático my-port F495177
Alimentación int/a para bobinas de los relés en la centralita de f\
usibles
del motor y bobinas de los relés en la centralita del body computer F315177
Page 190 of 283

186
CONOCIMIENTODEL VEHÍCULO
SEGURIDADARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN C ASO
DE EM ER GEN CIA
MANTENIMIENTO Y CUIDADOS
DA
TOS TÉCNICOS ÍNDICE

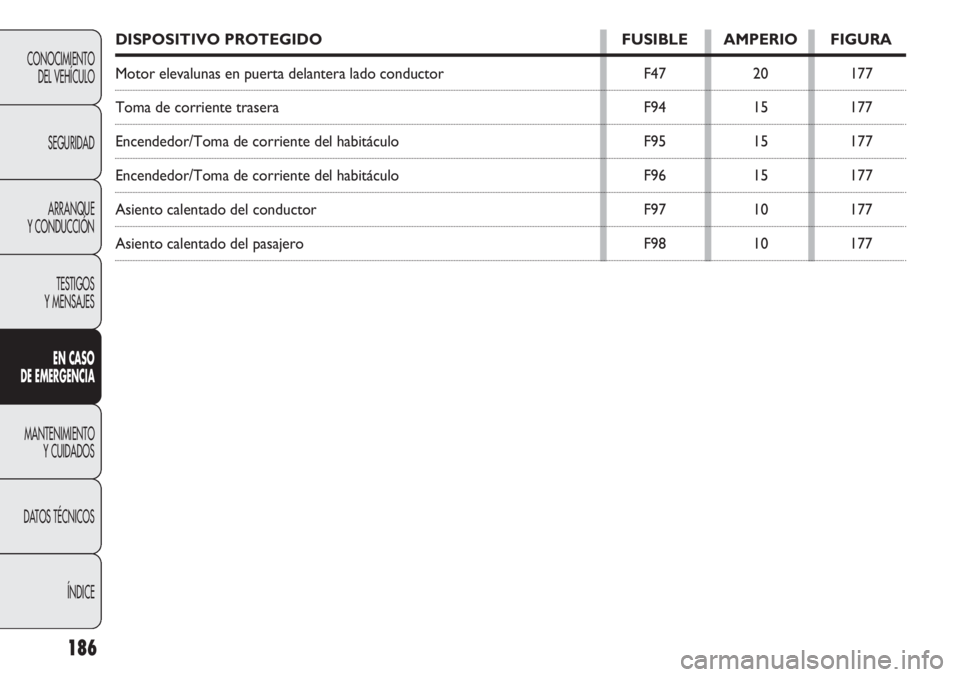

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
