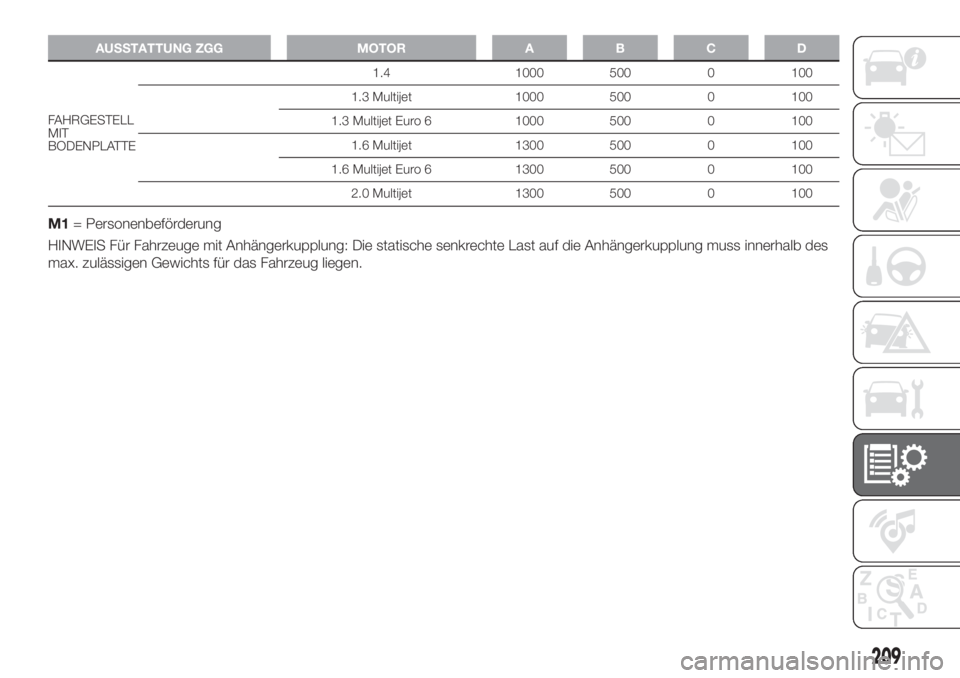

AUSSTATTUNG ZGG MOTOR A B C D
FAHRGESTELL
MIT
BODENPLATTE1.4 1000 500 0 100
1.3 Multijet 1000 500 0 100
1.3 Multijet Euro 6 1000 500 0 100
1.6 Multijet 1300 500 0 100
1.6 Multijet Euro 6 1300 500 0 100
2.0 Multijet 1300 500 0 100
M1= Personenbeförderung
HINWEIS Für Fahrzeuge mit Anhängerkupplung: Die statische senkrechte Last auf die Anhängerkupplung muss innerhalb des
max. zulässigen Gewichts für das Fahrzeug liegen.
209

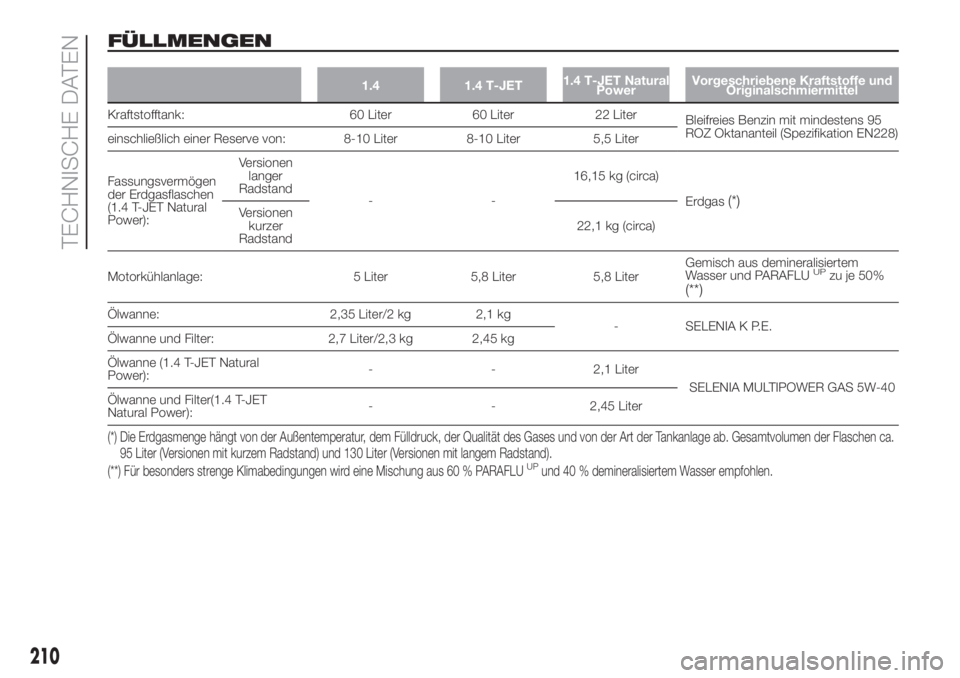

FÜLLMENGEN
1.4 1.4 T-JET1.4 T-JET Natural
PowerVorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank: 60 Liter 60 Liter 22 Liter
Bleifreies Benzin mit mindestens 95
ROZ Oktananteil (Spezifikation EN228)
einschließlich einer Reserve von: 8-10 Liter 8-10 Liter 5,5 Liter
Fassungsvermögen
der Erdgasflaschen
(1.4 T-JET Natural
Power):Versionen
langer
Radstand
--16,15 kg (circa)
Erdgas
(*)Versionen
kurzer
Radstand22,1 kg (circa)
Motorkühlanlage: 5 Liter 5,8 Liter 5,8 LiterGemisch aus demineralisiertem
Wasser und PARAFLU
UPzu je 50%(**)
Ölwanne: 2,35 Liter/2 kg 2,1 kg
- SELENIA K P.E.
Ölwanne und Filter: 2,7 Liter/2,3 kg 2,45 kg
Ölwanne (1.4 T-JET Natural
Power):- - 2,1 Liter
SELENIA MULTIPOWER GAS 5W-40
Ölwanne und Filter(1.4 T-JET
Natural Power):- - 2,45 Liter
(*) Die Erdgasmenge hängt von der Außentemperatur, dem Fülldruck, der Qualität des Gases und von der Art der Tankanlage ab. Gesamtvolumen der Flaschen ca.
95 Liter (Versionen mit kurzem Radstand) und 130 Liter (Versionen mit langem Radstand).
(**) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
210
TECHNISCHE DATEN

1.4 1.4 T-JET1.4 T-JET Natural
PowerVorgeschriebene Kraftstoffe und
Originalschmiermittel
Getriebe-/Differenzialgehäuse: 1,76 Liter/1,5 kg 1,5 kg -TUTELA TRANSMISSION
GEARFORCE
Getriebe-/Differenzialgehäuse (1.4
T-JET Natural Power):- - 1,5 kg TUTELA TRANSMISSION TECHNYX
Hydraulische Bremsanlage mit
ABS:0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulische Servolenkung: 0,900 kg 0,900 kg 0,900 kg- TUTELA TRANSMISSION GI/E
Waschflüssigkeitsbehälter für Front
/ Heckscheibenwaschanlage:2,2
(***)/6(****)
Liter
2,2(***)/6(****)
Liter6,0 Liter(°)Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(***) Für Versionen Doblò ohne Scheinwerferwascher
(****) Für Versionen Doblò/ Doblò Kombi/ Doblò Cargo mit Scheinwerferwaschern
(°) Versionen DOBLÒ ACTIVE: 2,2 Liter
ZUR BEACHTUNG Bei der Verwendung eines Treibstoffs wie Erdgas, schwankt die Reichweite sehr, weil sie nicht nur von der
Fahrweise und dem Wartungszustand, sondern auch von der Gastemperatur in der Flasche abhängt. Das Erdgas erwärmt sich
beim Tanken und kühlt sich während der Fahrt ab: Die Druckschwankungen reduzieren die nutzbare Menge. Außerdem wird
darauf hingewiesen, dass während der Einfahrzeit des Fahrzeugs (bis zu etwa 3.000 km) der Kraftstoffverbrauch über den
angegebenen Werten liegen kann.
211

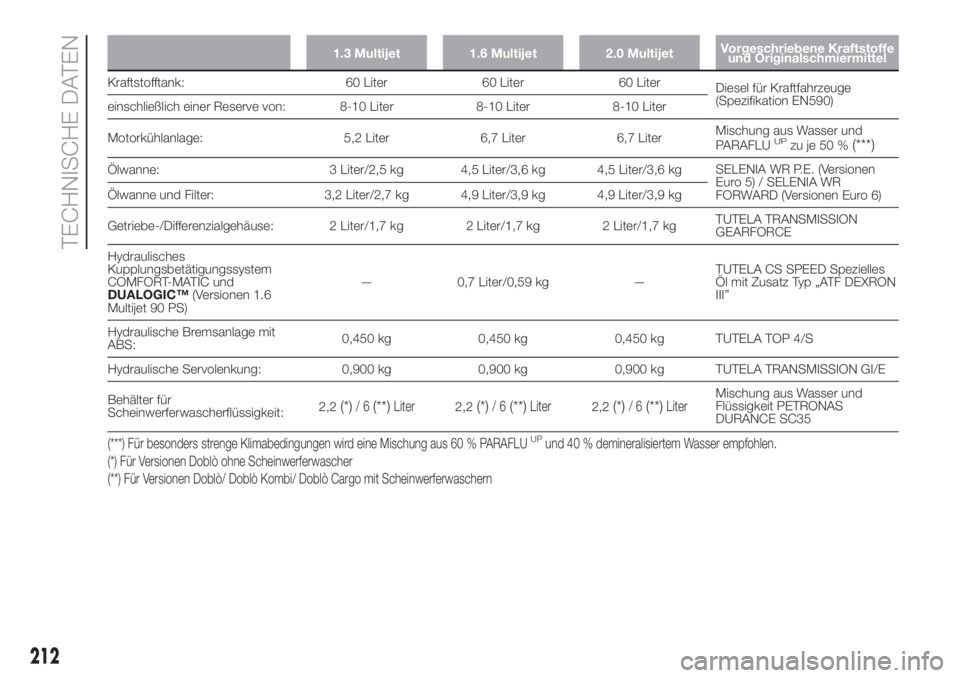

1.3 Multijet 1.6 Multijet 2.0 MultijetVorgeschriebene Kraftstoffe
und Originalschmiermittel
Kraftstofftank: 60 Liter 60 Liter 60 Liter
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von: 8-10 Liter 8-10 Liter 8-10 Liter
Motorkühlanlage: 5,2 Liter 6,7 Liter 6,7 LiterMischung aus Wasser und
PARAFLU
UPzu je 50 %(***)
Ölwanne: 3 Liter/2,5 kg 4,5 Liter/3,6 kg 4,5 Liter/3,6 kgSELENIA WR P.E. (Versionen
Euro 5) / SELENIA WR
FORWARD (Versionen Euro 6) Ölwanne und Filter: 3,2 Liter/2,7 kg 4,9 Liter/3,9 kg 4,9 Liter/3,9 kg
Getriebe-/Differenzialgehäuse: 2 Liter/1,7 kg 2 Liter/1,7 kg 2 Liter/1,7 kgTUTELA TRANSMISSION
GEARFORCE
Hydraulisches
Kupplungsbetätigungssystem
COMFORT-MATIC und
DUALOGIC™(Versionen 1.6
Multijet 90 PS)— 0,7 Liter/0,59 kg —TUTELA CS SPEED Spezielles
Öl mit Zusatz Typ „ATF DEXRON
III”
Hydraulische Bremsanlage mit
ABS:0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulische Servolenkung: 0,900 kg 0,900 kg 0,900 kg TUTELA TRANSMISSION GI/E
Behälter für
Scheinwerferwascherflüssigkeit:2,2
(*)/6(**)Liter2,2(*)/6(**)Liter2,2(*)/6(**)LiterMischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC35
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(*) Für Versionen Doblò ohne Scheinwerferwascher
(**) Für Versionen Doblò/ Doblò Kombi/ Doblò Cargo mit Scheinwerferwaschern
212
TECHNISCHE DATEN

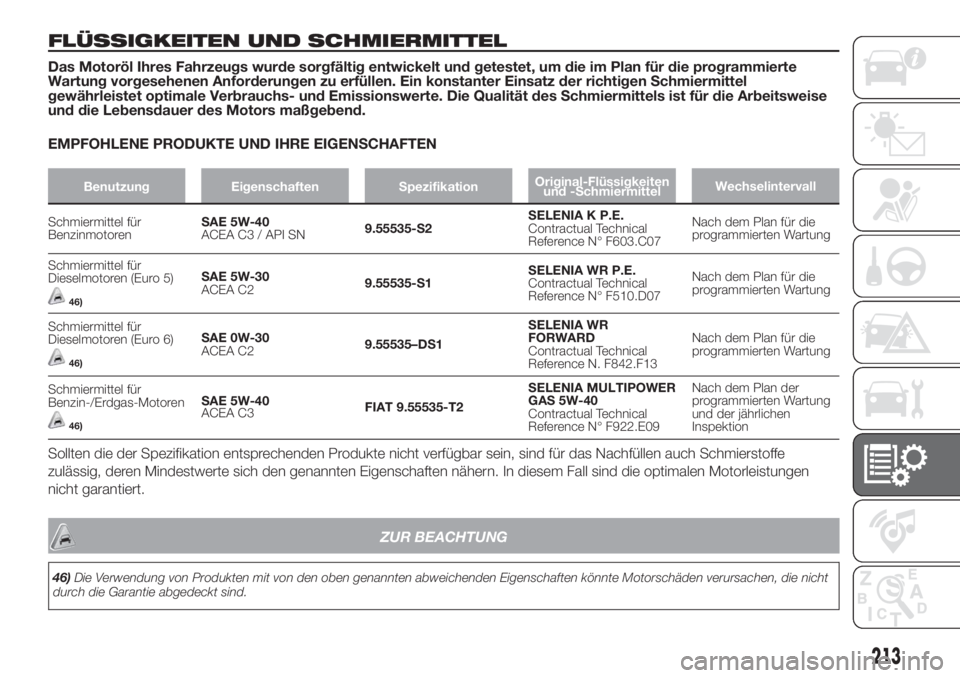

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte
Wartung vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel
gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise
und die Lebensdauer des Motors maßgebend.
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
BenzinmotorenSAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren (Euro 5)
46)
SAE 5W-30
ACEA C29.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren (Euro 6)
46)
SAE 0W-30
ACEA C29.55535–DS1SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzin-/Erdgas-Motoren
46)
SAE 5W-40
ACEA C3FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan der
programmierten Wartung
und der jährlichen
Inspektion
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
213
ZUR BEACHTUNG
46)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.

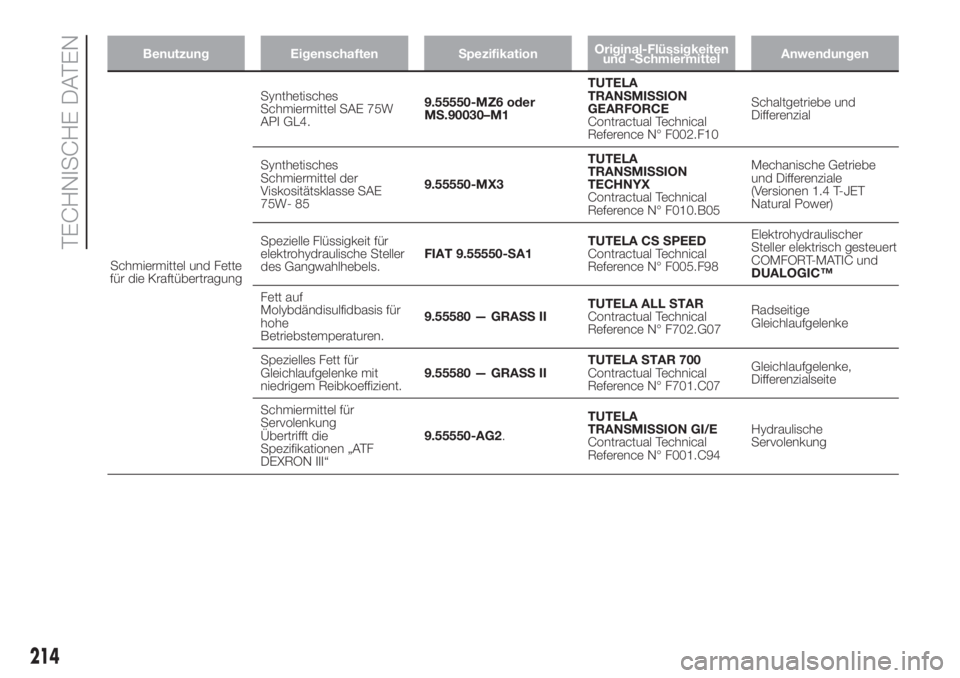

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und Fette
für die KraftübertragungSynthetisches
Schmiermittel SAE 75W
API GL4.9.55550-MZ6 oder
MS.90030–M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Synthetisches
Schmiermittel der
Viskositätsklasse SAE
75W- 859.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05Mechanische Getriebe
und Differenziale
(Versionen 1.4 T-JET
Natural Power)
Spezielle Flüssigkeit für
elektrohydraulische Steller
des Gangwahlhebels.FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Elektrohydraulischer
Steller elektrisch gesteuert
COMFORT-MATIC und
DUALOGIC™
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.9.55580 — GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.9.55580 — GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
Servolenkung
Übertrifft die
Spezifikationen „ATF
DEXRON III“9.55550-AG2.TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N° F001.C94Hydraulische
Servolenkung
214
TECHNISCHE DATEN

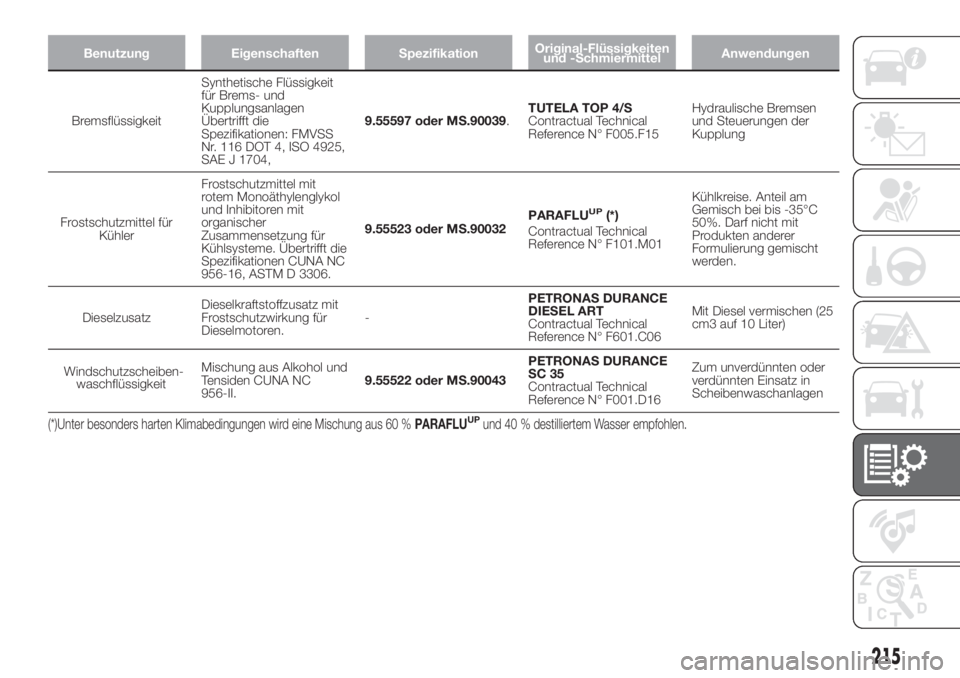

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen
Übertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO 4925,
SAE J 1704,9.55597 oder MS.90039.TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und Steuerungen der
Kupplung
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523 oder MS.90032PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Kühlkreise. Anteil am
Gemisch bei bis -35°C
50%. Darf nicht mit
Produkten anderer
Formulierung gemischt
werden.
DieselzusatzDieselkraftstoffzusatz mit
Frostschutzwirkung für
Dieselmotoren.-PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.C06Mit Diesel vermischen (25
cm3 auf 10 Liter)
Windschutzscheiben-

waschflüssigkeitMischung aus Alkohol und
Tensiden CUNA NC
956-II.9.55522 oder MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*)Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
215

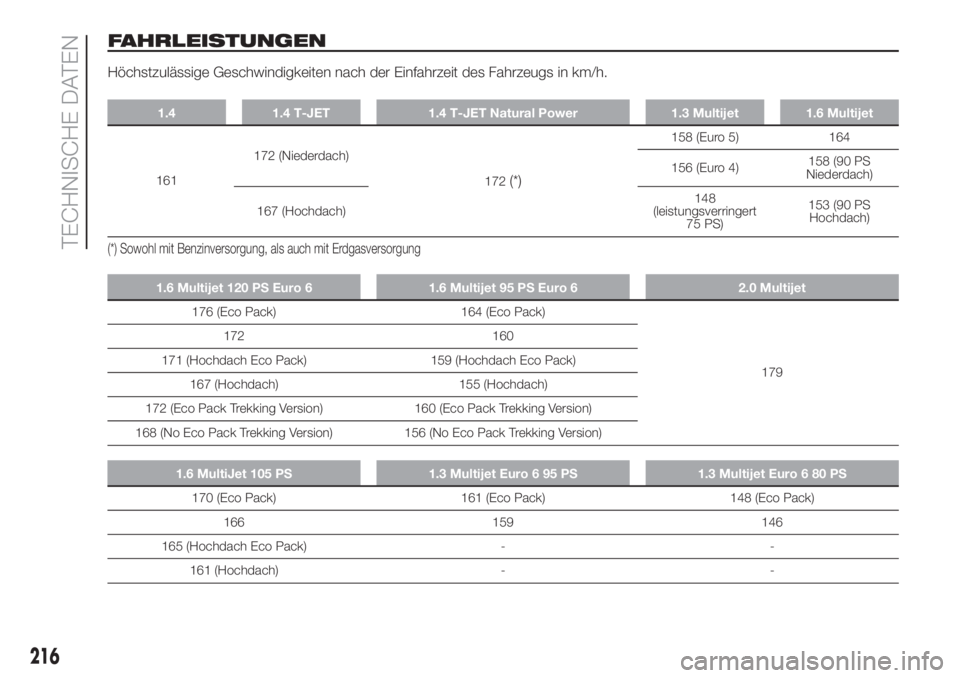

FAHRLEISTUNGEN
Höchstzulässige Geschwindigkeiten nach der Einfahrzeit des Fahrzeugs in km/h.
1.4 1.4 T-JET 1.4 T-JET Natural Power 1.3 Multijet 1.6 Multijet
161172 (Niederdach)
172(*)
158 (Euro 5) 164
156 (Euro 4)158 (90 PS
Niederdach)
167 (Hochdach)148
(leistungsverringert
75 PS)153 (90 PS
Hochdach)
(*) Sowohl mit Benzinversorgung, als auch mit Erdgasversorgung
1.6 Multijet 120 PS Euro 6 1.6 Multijet 95 PS Euro 6 2.0 Multijet
176 (Eco Pack) 164 (Eco Pack)
179 172 160
171 (Hochdach Eco Pack) 159 (Hochdach Eco Pack)
167 (Hochdach) 155 (Hochdach)
172 (Eco Pack Trekking Version) 160 (Eco Pack Trekking Version)
168 (No Eco Pack Trekking Version) 156 (No Eco Pack Trekking Version)
1.6 MultiJet 105 PS 1.3 Multijet Euro 6 95 PS 1.3 Multijet Euro 6 80 PS
170 (Eco Pack) 161 (Eco Pack) 148 (Eco Pack)
166 159 146
165 (Hochdach Eco Pack) - -
161 (Hochdach) - -
216
TECHNISCHE DATEN

1.6 Multijet 90 PS mit COMFORT-MATIC-Getriebe 1.6 Multijet 90 PS mit DUALOGIC™-Getriebe
158 (Cargo 2/3 Sitzplätze - Kombi 5 Sitzplätze) 158 (Doblò 5/7 Sitzplätze)
153 (Hochdach) 153 (Hochdach)
141 (Kleinlaster) 141 (Kleinlaster)
217

KRAFTSTOFF-
VERBRAUCH
Die Kraftstoffverbrauchswerte in der
nachstehenden Tabelle wurden bei
vorgeschriebenen Tests für die
Zulassung ermittelt, die von den
Europäischen Vorschriften verlangt
werden.
Diese Verbrauchswerte beziehen sich
auf Fahrzeuge mit Grundausstattung
ohne Extras.
Zur Ermittlung des Verbrauchs werden
folgende Verfahren angewandt:
Stadtverkehr: beginnend mit dem
Kaltstart mit nachfolgender simulierter
Normalfahrt durch den Stadtverkehr.
Außerstädtischer Verkehr: Simulation
einer normalen Landstraßenfahrt mit
häufigem Beschleunigen in allen
Gängen und variierender
Geschwindigkeit zwischen 0 und 120
km/h;
Kombinierter Verbrauch: Wird aus
37% Stadtzyklus und 63% Landstraße
errechnet.ZUR BEACHTUNG Straßenzustand,
Verkehrslage, Wetterbedingungen,
Fahrstil, allgemeiner Status des
Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der
Klimaanlage, Fahrzeugbeladung,
Gepäckträger auf dem Dach und die
Aerodynamik beeinträchtigende sowie
den Luftwiderstand erhöhenden
Bedingungen können zu anderen
Verbrauchswerten als den unter den
obigen Bedingungen ermittelten Werten
führen.
218
