REKISTERIKILVEN VALOT
(versiot pariovilla)
Vaihda lamput A kuva 153 seuraavasti:
vapauta pidikkeet kuvassa
osoitetuista kohdista ja irrota kansi
vipuamalla vasemmalle
vaihda lamput vapauttaen ne
sivukoskettimista ja varmistaen, että
uudet lamput kiinnittyvät oikein
koskettimien väliin.
SISÄLAMPUN
VAIHTAMINEN
Katso lampun tyyppi ja teho
kappaleesta "Lampun vaihtaminen".
ETU-/ TAKAKATTOVALO
Kattovalo, läpinäkyvä suojus
keinuva
Lampun vaihtamiseksi toimi
seuraavasti:
irrota kattolamppu A kuva 154
nuolilla osoitetuista kohdista;
avaa suojus B kuva 155 ohjeen
mukaan;
vaihda lamppu C kuva 156
irrottamalla se sivukoskettimista, vaihda
tilalle uusi lamppu ja varmista oikea
kiinnitys koskettimiin;
sulje suojus ja kiinnitä valo paikalleen
varmistaen, että se lukittuu paikalleen.Kattovalo kohdevaloilla (jos
varusteena)
Lampun vaihtamiseksi toimi
seuraavasti:
irrota nuolilla osoitetuista kohdista ja
poista kattovalo A kuva 157;
avaa suojaluukku B kuva 158;
vaihda lamput C vapauttaen ne
sivukoskettimista ja varmistaen, että
uudet lamput lukkiutuvat oikein itse
koskettimien väliin;
153F0V0036
154F0V0070
155F0V0071
156F0V0072
129

sulje luukku B kuva 158 ja kiinnitä
kattovalo A kuva 157 sen asennustilaan
varmistaen kunnollinen lukkiutuminen.
SULAKKEIDEN
VAIHTO
118) 119) 120)
33) 35) 36)
YLEISTÄ
Sulakkeen vaihtoa varten käytä pihtejä,
jotka sijaitsevat työkalulaukussa tai
Fix & Go -pakkauksessa (tietyissä
versioissa/markkina-alueilla).
Metaanijärjestelmän
suojasulakkeet
CNG-järjestelmän osat on suojattu
sulakkeilla. Niiden vaihtamiseksi ota
yhteyttä Fiat-huoltoverkostoonMOOTTORITILAN
OHJAUSYKSIKKÖ

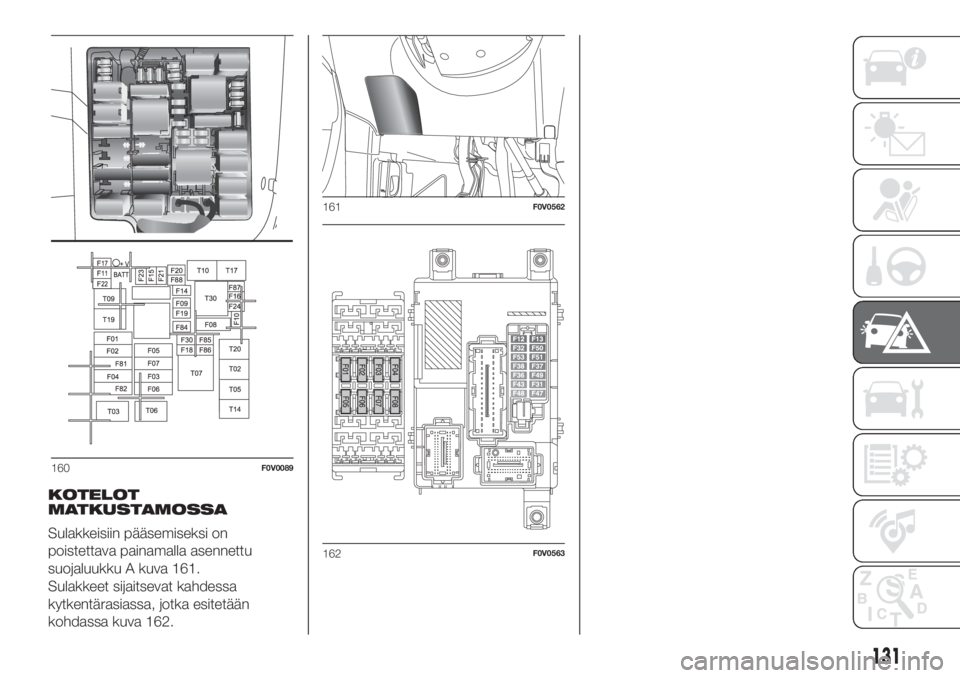

Sulakerasia kuva 160 sijaitsee
moottorin oikealla puolella, akun
vieressä. Suojakannen A kuva 159
poistamiseksi ja sulakkeiden
kytkentärasiaan pääsemiseksi kierrä
auki kaksi kiinnitysruuvia B.34)157F0V0073
158F0V0074159F0V0081
130
HÄTÄTILANTEET

KOTELOT
MATKUSTAMOSSA
Sulakkeisiin pääsemiseksi on
poistettava painamalla asennettu
suojaluukku A kuva 161.
Sulakkeet sijaitsevat kahdessa
kytkentärasiassa, jotka esitetään
kohdassa kuva 162.
160F0V0089
161F0V0562
162F0V0563
131

Moottoritilan ohjausyksikkö
kuva 159 - kuva 160
SUOJATTU LAITESULAKE AMPEERIT
Luukkuoven aukaisun kaukokytkin (Cargo-versio) F09 10
YksiäänihalytinF10 10
KaukovalotF14 15
Lämmitetty takalasiF20 30
SumuvalotF30 15
TakapistorasiaF85 15
Matkustamon pistorasiaF86 15
132
HÄTÄTILANTEET

Kotelot matkustamossa
kuva 161 - kuva 162
SUOJATTU LAITESULAKE AMPEERIT
Ovien lukitus/vapautusmoottorit, dead lock -toimintomoottorit, luukun lukituksen
vapautuksen moottoriF38 20
Syöttö + akku EOBD-diagnoosivälineen, autoradion, rengaspaineen ohjausyksikön
liittämistä vartenF36 10
Tuulilasin-/takalasinpesimen sähköpumppu F43 15
Matkustajan puoleisen etuoven lasinnostimen moottori F48 20
Vasen lähivalo, valon suuntauksen korjain F13 7,5
Kuljettajan puoleisen etuoven lasinnostimen moottori F47 20
Lämmitetty kuljettajan puoleinen istuin F1 10
Lämmitetty matkustajan puoleinen istuin F2 10
SavukkeensytytinF3 15
Kolmas pistorasia kojelaudassa F4 20
Kuljettajan puoleinen lasinnostin takana F5 20
Matkustajan puoleinen lasinnostin takana F6 20
VAROITUS
118)Jos sulake palaa uudelleen, ota yhteyttä Fiat-palveluverkostoon.
119)Älä koskaan vaihda sulaketta suuremman ampeeriluvun sulakkeeseen: TULIPALOVAARA. Jos yleinen sulake aktivoituu (MEGA-FUSE,
MIDI-FUSE), ota yhteyttä Fiat-palveluverkostoon. Ennen sulakkeen vaihtamista varmista, että olet poistanut avaimen käynnistysjärjestelmästä
ja että olet sammuttanut ja/tai kytkenyt pois käytöstä kaikki apulaitteet.
120)Jos turvajärjestelmien (turvatyynyjärjestelmä, jarrujärjestelmä), voimalaitteen järjestelmien (moottorijärjestelmä, vaihteistojärjestelmä) tai
ohjausjärjestelmän sulake aktivoituu, ota yhteyttä Fiat-palveluverkostoon.
133

VAROITUS
33)Älä koskaan vaihda viallista sulaketta metallisilla langoilla tai muilla materiaaleilla.
34)Jos moottoritila on pestävä, älä kohdista vesisuihkua suoraan sulakekoteloihin tai lasinpyyhinten moottoreihin.
35)Comfort-Matic/Dualogic-järjestelmän osat on suojattu sulakkeilla. Niiden vaihtamiseksi ota yhteyttä Fiat-huoltoverkostoon
36)Natural Power-järjestelmän osat on suojattu sulakkeilla. Niiden vaihtamiseksi ota yhteyttä Fiat-huoltoverkostoon
134
HÄTÄTILANTEET

RENKAAN
VAIHTAMINEN
Ajoneuvo on varustettu alkujaan
pakkauksella “Renkaiden
pikakorjauspakkaus Fix&Go automatic”
(ks. vastaavat ohjeet seuraavasta
luvusta). Vaihtoehtona FiX&Go-
korjaussarjalle ajoneuvossa voi olla
normaalikokoinen vararengas.
Renkaan vaihto ja oikeaoppinen tunkin
sekä vararenkaan käyttö vaatii
muutamien varotoimenpiteiden
noudattamista ja ne luetellaan
seuraavaksi.
121) 122) 123) 124)
Huomautus yksisuuntaisille
renkaille
Yksisuuntaisissa renkaissa on niiden
kyljessä muutamia nuolia, jotka
osoittavat vierintäsuunnan (kierto).
Renkaan vaihtamisen yhteydessä
(esimerkiksi puhkeamisen jälkeen) voi
tapahtua, että vararenkaassa olevat
nuolet ja vaihdettavan renkaan nuolet
eivät osoita samaan suuntaan.
Myös kyseisissä olosuhteissa rengas
säilyttää sen ominaisuudet
turvallisuuden osalta.Suositellaan kuitenkin korjaamaan ja
asentamaan takaisin alkuperäinen
rengas mahdollisimman pian, koska
paras mahdollinen suorituskyky
saavutetaan, kun kaikkien renkaiden
vierintäsuunta on nuolien osoittama.
TUNKKI
Hyödyllisiä tietoja:
tunkin paino on 4 kg;
tunkki ei vaadi säätöjä;
tunkkia ei voida korjata: jos se
vaurioituu, sen tilalle on vaihdettava uusi
alkuperäinen tunkki
tunkkiin ei saa asentaa mitään
välineitä sen käyttövipua lukuun
ottamatta.
YHDEN RENKAAN VAIHTAMINEN
Vaihda pyörä seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
aiheuta vaaraa liikenteelle ja jossa
pyörä voidaan vaihtaa turvallisesti.
Alustan on oltava mieluiten tasainen ja
riittävän kiinteä;
sammuta moottori ja kytke käsijarru
päälle;
kytke ensimmäinen vaihde tai
peruutusvaihde;
pue päällesi heijastavat turvaliivit
(pakolliset lain mukaan) ennen
ajoneuvosta poistumista;
merkitse ajoneuvon pysähtyminen
kyseisessä maassa voimassa olevien
lakien mukaisilla välineillä (esim. kolmio,
hätävalot, ym.);
Cargo-versiot kuva 163: siirrä vasen
etuistuin eteenpäin käyttäen vipua A
ja ota työkalulaukku ja vie se
vaihdettavan renkaan viereen
versiot Doblò/Doblò Combi kuva
164: avaa takaovet ja ota takaoikealla
sivulla olevasta säilytystilasta
työkalulaukku vapauttaen kuminauha
soljesta ja siirrä se vaihdettavan
renkaan viereen
ota renkaiden irrotusavain B kuva
165 ja viisikulmaisella sovitteella
varustettu jatkovarsi C ja, tavaratilan
sisäpuolelta toimien, työnnä jatkovarsi
C pulttiin A; avainta B käsitellen laske
pyörää rullaten auki kaapeli;
163F0V0149
135

käytä renkaiden irrotusavainta B
renkaan vetämiseksi ulos ajoneuvosta
kuva 166;
kierrä auki nuppi D kuva 167 ja
vapauta vanne jalustasta E irrottaen se
vanteen aukosta;
Cargo Natural Power -versioille
vararengas on saatavilla pyynnöstä ja
se sijaitsee takaosassa kuormatilan
oikealla puolella.
Poista rengas irrottamalla kaksi
pulttia (A-kuva 168), jotka kiinnittävä
sen tukeen. Tämä viimeksi mainittu on
varustettu tapilla (A-kuva 169), jonka
avulla taataan oikea sijoittaminen ja
helpotetaan vararenkaan kiinnittämistä.
kevytmetallivanteilla varustetuille
versioille, poista paineella asennettu
suojakapseli;
164F0V0148
B
C
165F0V0150
166F0V0151
167F0V0193
168F0V0248
169F0V0249
136
HÄTÄTILANTEET

löysää vaihdettavan renkaan
kiinnityspultteja noin yhden kierroksen
verran renkaiden irrotusavaimen avulla;
ota kiila D työkalulaukusta ja avaa
se kirjamaisesti kuten osoitetaan
kaaviossa kuva 170
aseta lukituskiila D sen pyörän
taakse, joka sijaitsee diagonaalisesti
vastakkaisella puolella vaihdettavaan
pyörään kuva 171 nähden, jotta
estetään ajoneuvon liikkeet sen noston
aikana.
käytä tunkkia kahvalla (irrota kampi
kiinnikkeestä ja mutterin aukosta) siten,
että se avautuu osittain kuva 172, ja
laita se ajoneuvon alle merkkien A kuva
173 mukaisesti lähelle vaihdettavaa
rengasta.
käytä tunkkia kahvalla ja laajenna se
siihen saakka, kunnes tunkin ura A
kuva 174 kytkeytyy oikein
pitkittäispalkissa olevaan alaprofiiliin B
ilmoita mahdollisille ajoneuvon sisällä
oleville henkilöille, että ajoneuvoa
nostetaan; täten sen välittömästä
läheisyydestä on poistuttava eikä siihen
saa koskea, ennen kuin ajoneuvo
lasketaan uudelleen;
laita vipu työntäen se mutterin
aukkoon ja muoviseen kiinnikkeeseen,
käsittele tunkkia ja nosta ajoneuvoa,
kunnes pyörä nousee maasta
muutaman senttimetrin. Käännä vipua
ja varmista, että se pyörii vapaasti siten,
että vältetään käden hankautumisvaarat
mahdollisen maahan osumisen
tapauksessa. Myös tunkin liikkuvat osat
(ruuvit ja nivelet) voivat aiheuttaa
vammoja: vältä koskettamasta niihin.
Puhdista huolellisesti, jos voitelurasva
on aiheuttanut tahroja;
kierrä kokonaan auki kiinnityspultit ja
poista sitten pyörä;
170F0V0192
171F0V0153
172F0V0154
173F0V0155
174F0V0156
137

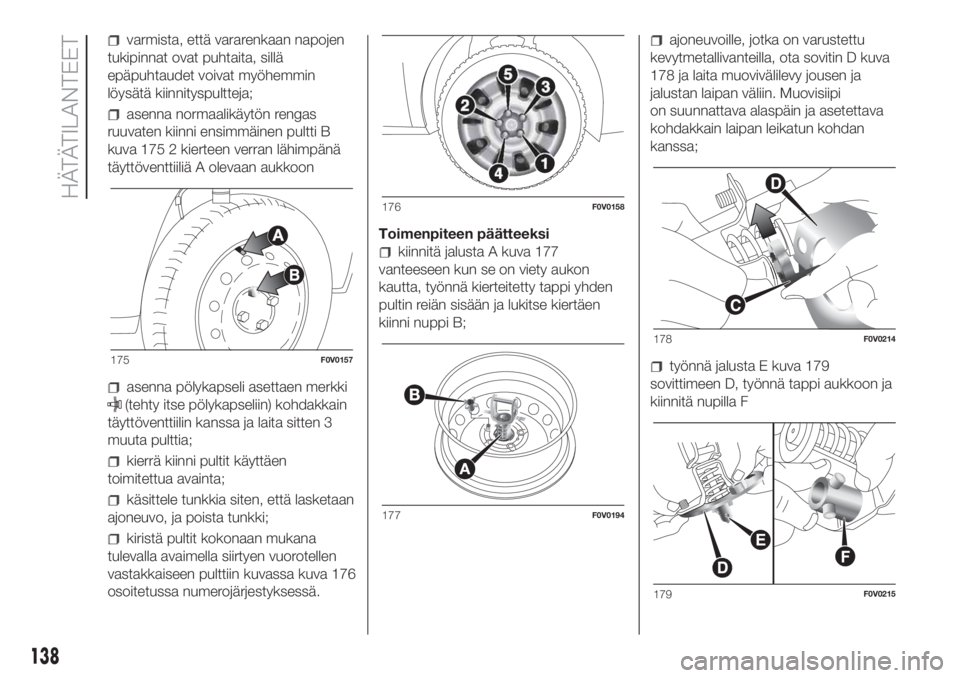

varmista, että vararenkaan napojen
tukipinnat ovat puhtaita, sillä
epäpuhtaudet voivat myöhemmin
löysätä kiinnityspultteja;
asenna normaalikäytön rengas
ruuvaten kiinni ensimmäinen pultti B
kuva 175 2 kierteen verran lähimpänä
täyttöventtiiliä A olevaan aukkoon
asenna pölykapseli asettaen merkki
(tehty itse pölykapseliin) kohdakkain
täyttöventtiilin kanssa ja laita sitten 3
muuta pulttia;
kierrä kiinni pultit käyttäen
toimitettua avainta;
käsittele tunkkia siten, että lasketaan
ajoneuvo, ja poista tunkki;
kiristä pultit kokonaan mukana
tulevalla avaimella siirtyen vuorotellen
vastakkaiseen pulttiin kuvassa kuva 176
osoitetussa numerojärjestyksessä.Toimenpiteen päätteeksi
kiinnitä jalusta A kuva 177
vanteeseen kun se on viety aukon
kautta, työnnä kierteitetty tappi yhden
pultin reiän sisään ja lukitse kiertäen
kiinni nuppi B;
ajoneuvoille, jotka on varustettu
kevytmetallivanteilla, ota sovitin D kuva
178 ja laita muovivälilevy jousen ja
jalustan laipan väliin. Muovisiipi
on suunnattava alaspäin ja asetettava
kohdakkain laipan leikatun kohdan
kanssa;
työnnä jalusta E kuva 179
sovittimeen D, työnnä tappi aukkoon ja
kiinnitä nupilla F175F0V0157
176F0V0158
177F0V0194
178F0V0214
179F0V0215
138
