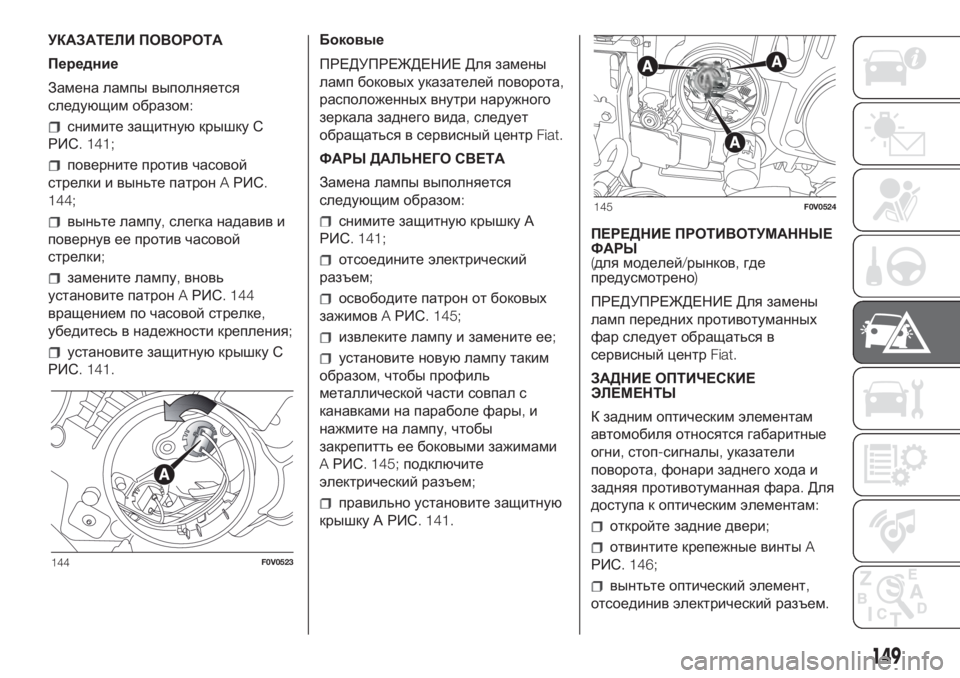

УКАЗАТЕЛИПОВОРОТА
Передние
Замена лампы выполняется
следующим образом:
снимите защитнуюкрышку С
РИС. 141;
поверните против часовой
стрелки и выньте патронAРИС.
144;
выньте лампу,слегка надавив и
повернув ее против часовой
стрелки;
замените лампу,вновь
установите патронAРИС. 144
вращением по часовой стрелке,
убедитесь в надежности крепления;
установите защитнуюкрышку С
РИС. 141.Боковые
ПРЕДУПРЕЖДЕНИЕ Для замены
ламп боковых указателей поворота,
расположенных внутри наружного
зеркала заднего вида,следует
обращаться в сервисный центрFiat.
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется
следующим образом:
снимите защитнуюкрышку А
РИС. 141;
отсоедините электрический
разъем;
освободите патрон от боковых
зажимовAРИС. 145;
извлеките лампу и замените ее;
установите новуюлампу таким
образом,чтобы профиль
металлической части совпал с
канавками на параболе фары,и
нажмите на лампу,чтобы
закрепитть ее боковыми зажимами
AРИС. 145;подключите
электрический разъем;
правильно установите защитную
крышку А РИС. 141.ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для моделей/рынков,где
предусмотрено)
ПРЕДУПРЕЖДЕНИЕ Для замены
ламп передних противотуманных
фар следует обращаться в
сервисный центрFiat.
ЗАДНИЕ ОПТИЧЕСКИЕ
ЭЛЕМЕНТЫ
К задним оптическим элементам
автомобиля относятся габаритные
огни,стоп-сигналы,указатели
поворота,фонари заднего хода и
задняя противотуманная фара.Для
доступа к оптическим элементам:
откройте задние двери;
отвинтите крепежные винтыA
РИС. 146;
вынтьте оптический элемент,
отсоединив электрический разъем.
144F0V0523
145F0V0524
149

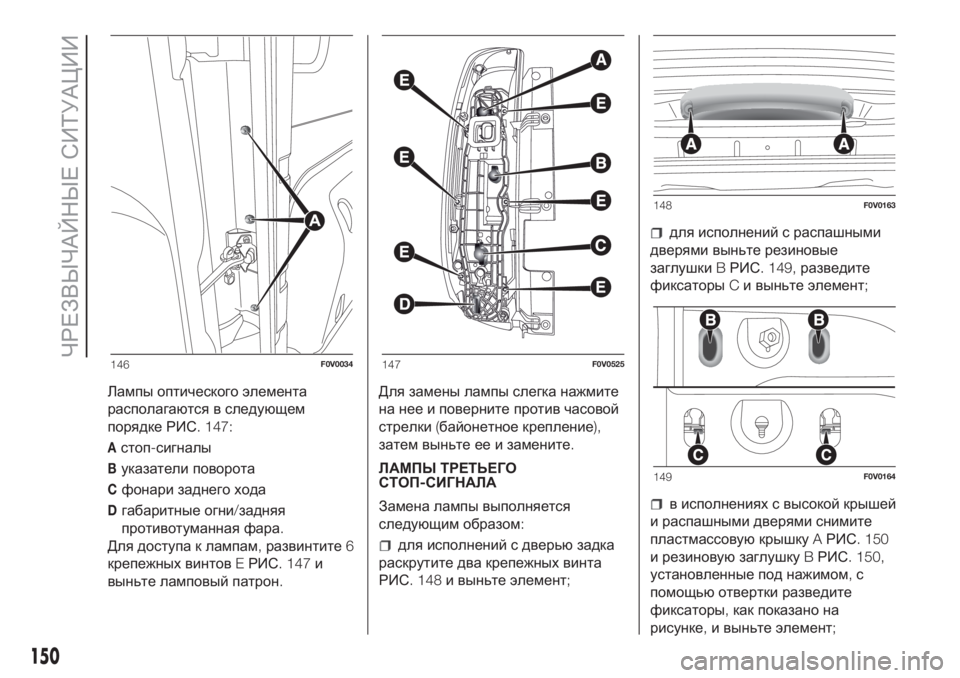

Лампы оптического элемента
располагаются в следующем
порядке РИС. 147:
Aстоп-сигналы
Bуказатели поворота
Cфонари заднего хода
Dгабаритные огни/задняя
противотуманная фара.
Для доступа к лампам,развинтите6
крепежных винтовEРИС. 147и
выньте ламповый патрон.Для замены лампы слегка нажмите
на нее и поверните против часовой
стрелки(байонетное крепление),
затем выньте ее и замените.
ЛАМПЫ ТРЕТЬЕГО
СТОП-СИГНАЛА
Замена лампы выполняется
следующим образом:
для исполнений с дверьюзадка
раскрутите два крепежных винта
РИС. 148и выньте элемент;
для исполнений с распашными
дверями выньте резиновые
заглушкиBРИС. 149,разведите
фиксаторыCи выньте элемент;
в исполнениях с высокой крышей
и распашными дверями снимите
пластмассовуюкрышкуAРИС. 150
и резиновуюзаглушкуBРИС. 150,
установленные под нажимом,с
помощьюотвертки разведите
фиксаторы,как показано на
рисунке,и выньте элемент;
146F0V0034147F0V0525
148F0V0163
149F0V0164
150
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

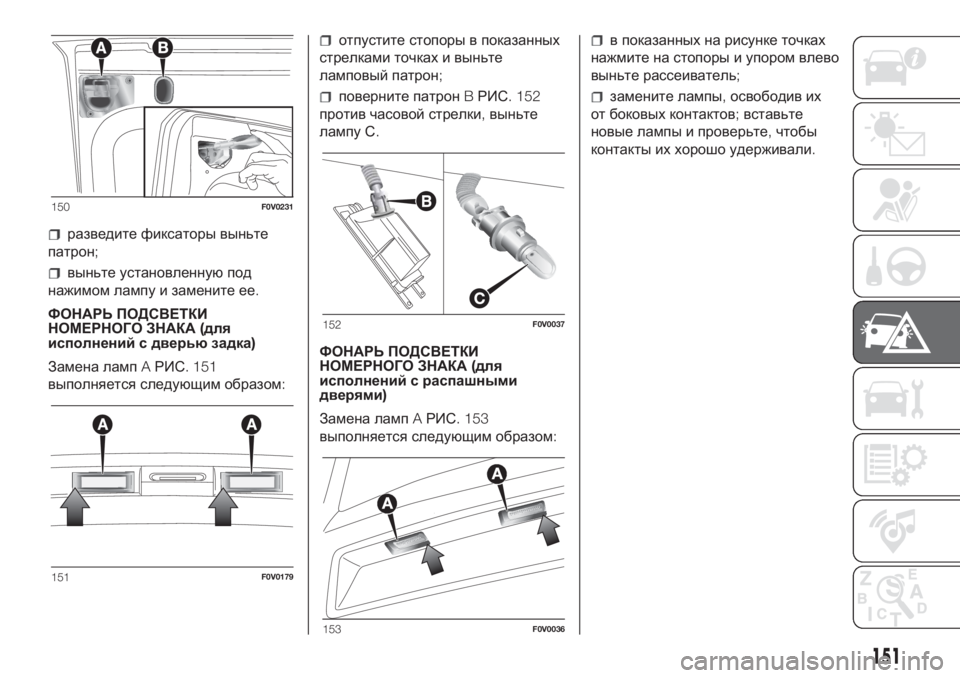

разведите фиксаторы выньте
патрон;
выньте установленнуюпод
нажимом лампу и замените ее.
ФОНАРЬ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА(для
исполнений с дверью задка)
Замена лампAРИС. 151
выполняется следующим образом:
отпустите стопоры в показанных
стрелками точках и выньте
ламповый патрон;
поверните патронBРИС. 152
против часовой стрелки,выньте
лампу С.
ФОНАРЬ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА(для
исполнений с распашными
дверями)
Замена лампAРИС. 153
выполняется следующим образом:
в показанных на рисунке точках
нажмите на стопоры и упором влево
выньте рассеиватель;
замените лампы,освободив их
от боковых контактов;вставьте
новые лампы и проверьте,чтобы
контакты их хорошо удерживали.
150F0V0231
151F0V0179
152F0V0037
153F0V0036
151

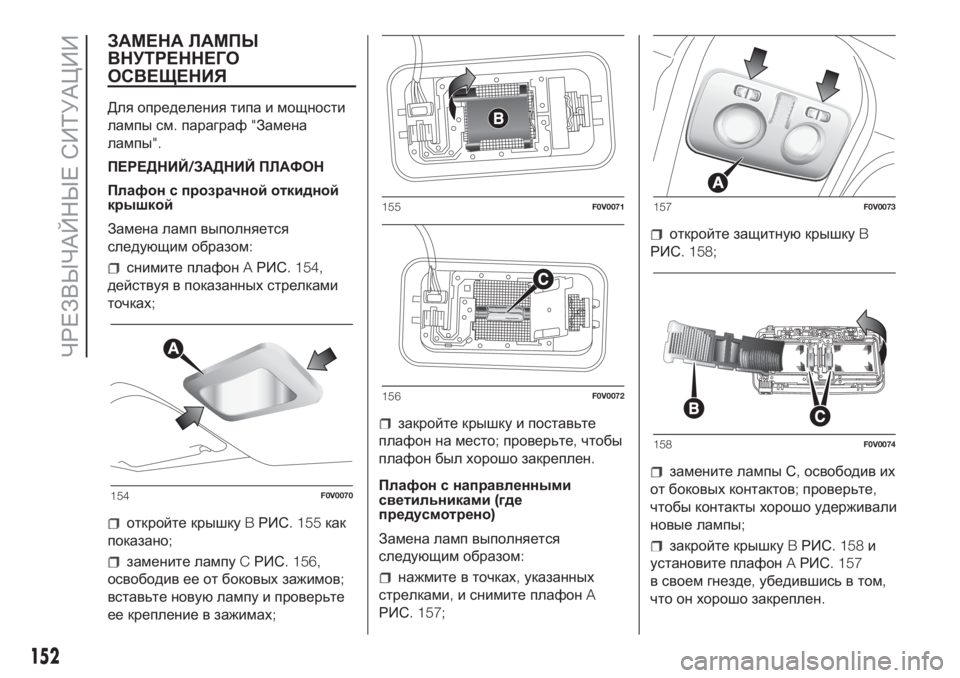

ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Для определения типа и мощности
лампы см.параграф"Замена
лампы".
ПЕРЕДНИЙ/ЗАДНИЙ ПЛАФОН
Плафон с прозрачной откидной
крышкой
Замена ламп выполняется
следующим образом:
снимите плафонAРИС. 154,
действуя в показанных стрелками
точках;
откройте крышкуBРИС. 155как
показано;
замените лампуCРИС. 156,
освободив ее от боковых зажимов;
вставьте новуюлампу и проверьте
ее крепление в зажимах;
закройте крышку и поставьте
плафон на место;проверьте,чтобы
плафон был хорошо закреплен.
Плафон с направленными
светильниками(где
предусмотрено)
Замена ламп выполняется
следующим образом:
нажмите в точках,указанных
стрелками,и снимите плафонA
РИС. 157;
откройте защитнуюкрышкуB
РИС. 158;
замените лампы С,освободив их
от боковых контактов;проверьте,
чтобы контакты хорошо удерживали
новые лампы;
закройте крышкуBРИС. 158и
установите плафонAРИС. 157
в своем гнезде,убедившись в том,
что он хорошо закреплен.
154F0V0070
155F0V0071
156F0V0072
157F0V0073
158F0V0074
152
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

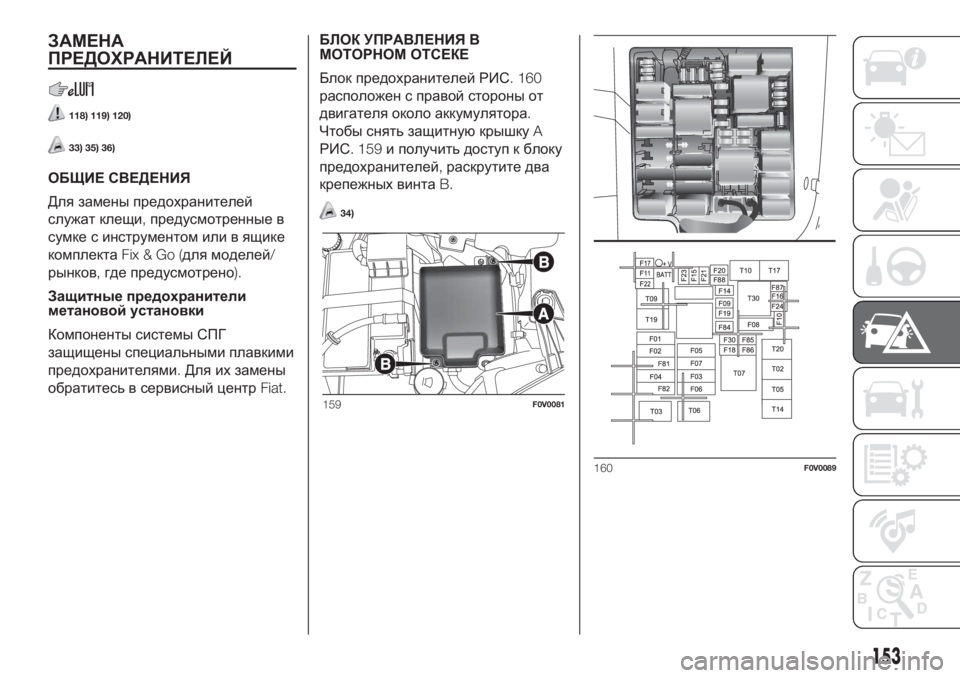

ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
118) 119) 120)
33) 35) 36)
ОБЩИЕ СВЕДЕНИЯ
Для замены предохранителей
служат клещи,предусмотренные в
сумке с инструментом или в ящике
комплектаFix&Go(для моделей/
рынков,где предусмотрено).
Защитные предохранители
метановой установки
Компоненты системы СПГ
защищены специальными плавкими
предохранителями.Для их замены
обратитесь в сервисный центрFiat.БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей РИС. 160
расположен с правой стороны от
двигателя около аккумулятора.
Чтобы снять защитнуюкрышкуA
РИС. 159и получить доступ к блоку
предохранителей,раскрутите два
крепежных винтаB.
34)
159F0V0081
160F0V0089
153

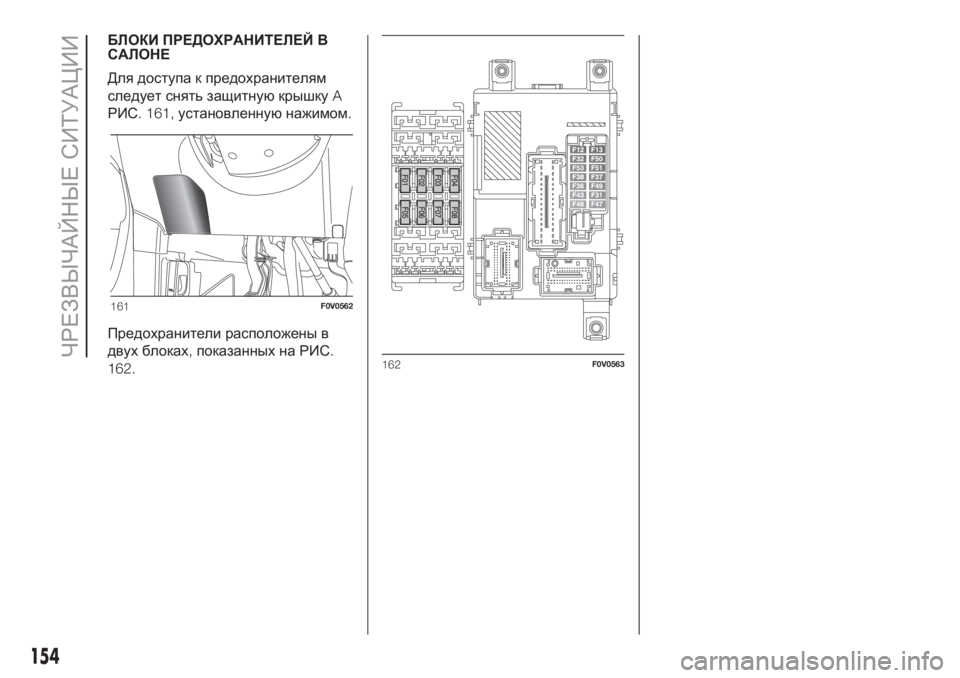

БЛОКИПРЕДОХРАНИТЕЛЕЙ В
САЛОНЕ
Для доступа к предохранителям
следует снять защитнуюкрышкуA
РИС. 161,установленнуюнажимом.
Предохранители расположены в
двух блоках,показанных на РИС.
162.
161F0V0562
162F0V0563
154
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

Блок предохранителей в моторном отсеке
РИС. 159 -РИС. 160
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
Дистанционный переключатель открытия откидной двери(исполнениеCargo) F09 10
Однотональный звуковой сигналF10 10
Фары дальнего светаF14 15
Заднее стекло с обогревомF20 30
Передние противотуманные фарыF30 15
Задняя электрическая розеткаF85 15
Электрическая розетка в салонеF86 15
155

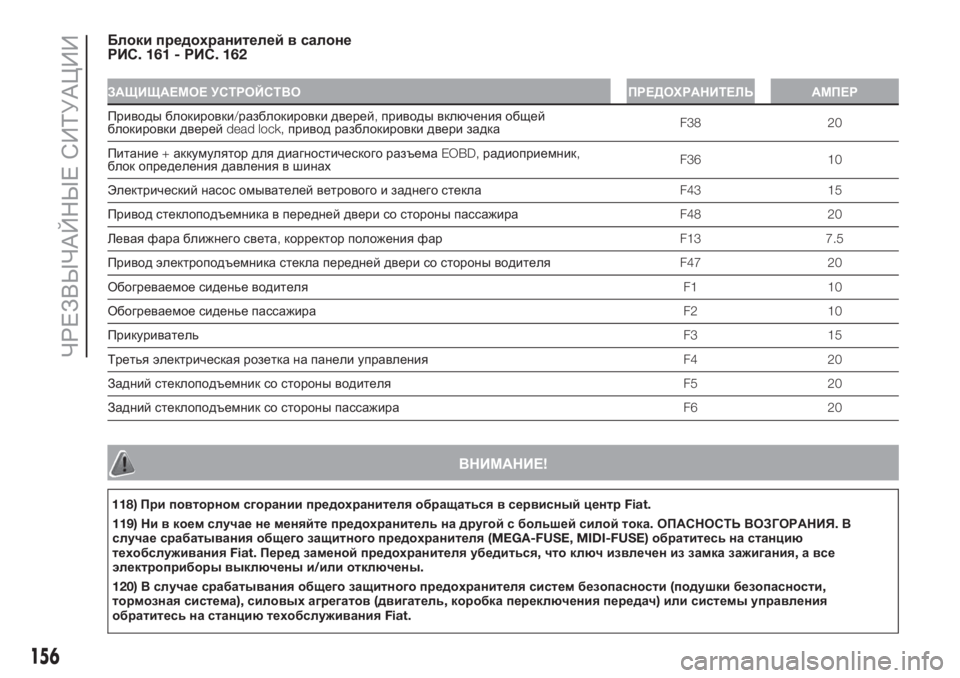

Блоки предохранителей в салоне
РИС. 161 -РИС. 162
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
Приводы блокировки/разблокировки дверей,приводы включения общей
блокировки дверейdead lock,привод разблокировки двери задкаF38 20
Питание+аккумулятор для диагностического разъемаEOBD,радиоприемник,
блок определения давления в шинахF36 10
Электрический насос омывателей ветрового и заднего стеклаF43 15
Привод стеклоподъемника в передней двери со стороны пассажираF48 20
Левая фара ближнего света,корректор положения фарF13 7.5
Привод электроподъемника стекла передней двери со стороны водителяF47 20
Обогреваемое сиденье водителяF1 10
Обогреваемое сиденье пассажираF2 10
ПрикуривательF3 15
Третья электрическая розетка на панели управленияF4 20
Задний стеклоподъемник со стороны водителяF5 20
Задний стеклоподъемник со стороны пассажираF6 20
ВНИМАНИЕ!
118)При повторном сгорании предохранителя обращаться в сервисный центрFiat.
119)Ни в коем случае не меняйте предохранитель на другой с большей силой тока.ОПАСНОСТЬ ВОЗГОРАНИЯ.В
случае срабатывания общего защитного предохранителя(MEGA-FUSE, MIDI-FUSE)обратитесь на станцию
техобслуживанияFiat.Перед заменой предохранителя убедиться,что ключ извлечен из замка зажигания,а все
электроприборы выключены и/или отключены.
120)В случае срабатывания общего защитного предохранителя систем безопасности(подушки безопасности,
тормозная система),силовых агрегатов(двигатель,коробка переключения передач)или системы управления
обратитесь на станцию техобслуживанияFiat.
156
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

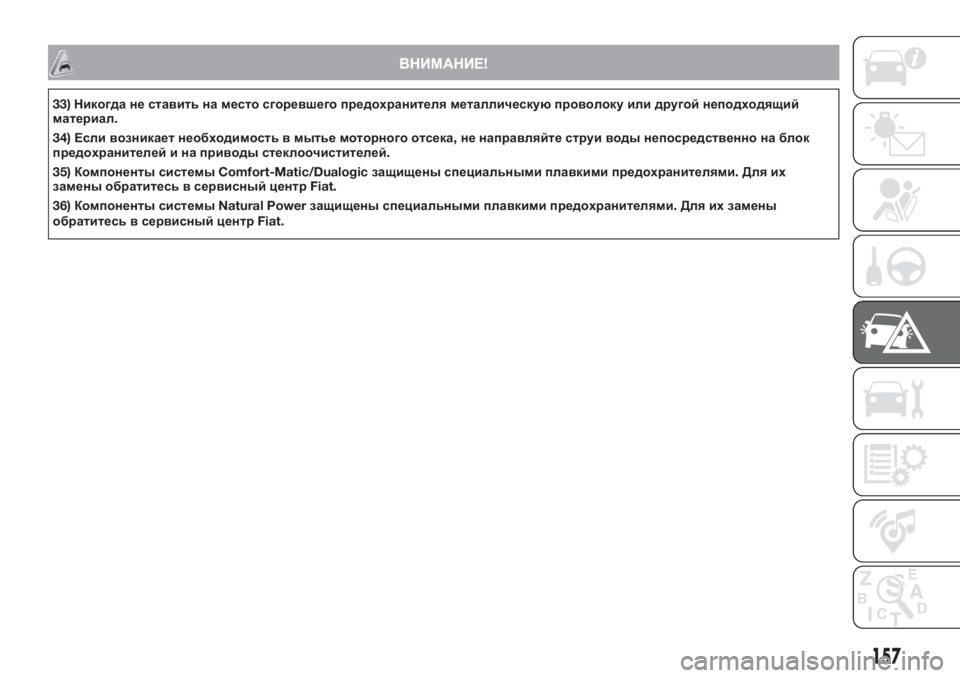

ВНИМАНИЕ!
33)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий
материал.
34)Если возникает необходимость в мытье моторного отсека,не направляйте струи воды непосредственно на блок
предохранителей и на приводы стеклоочистителей.
35)Компоненты системыComfort-Matic/Dualogicзащищены специальными плавкими предохранителями.Для их
замены обратитесь в сервисный центрFiat.
36)Компоненты системыNatural Powerзащищены специальными плавкими предохранителями.Для их замены
обратитесь в сервисный центрFiat.
157

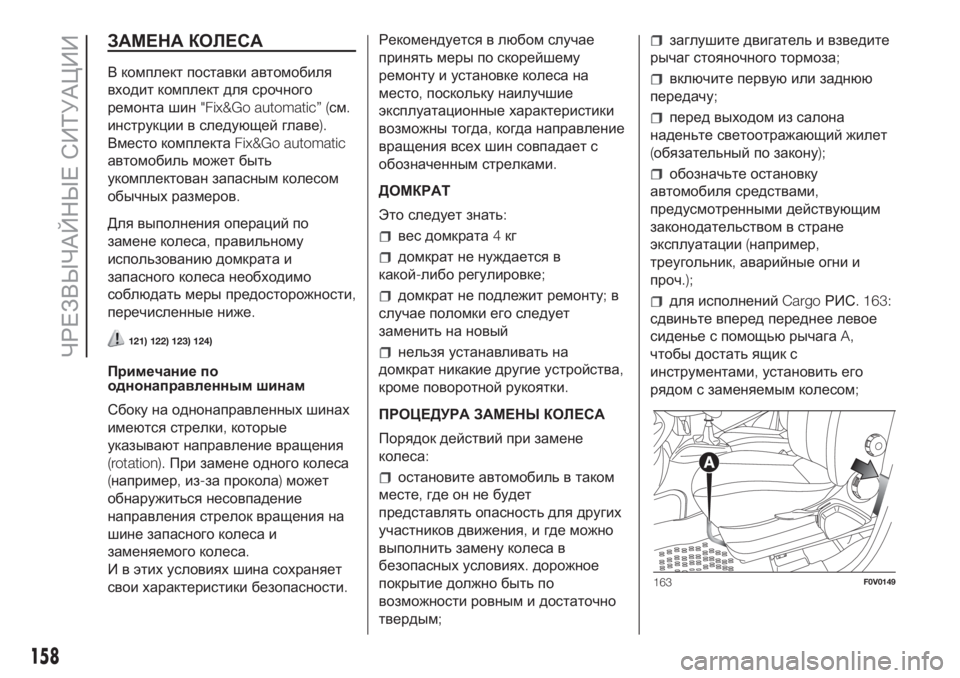

ЗАМЕНА КОЛЕСА
В комплект поставки автомобиля
входит комплект для срочного
ремонта шин"Fix&Go automatic” (см.
инструкции в следующей главе).
Вместо комплектаFix&Go automatic
автомобиль может быть
укомплектован запасным колесом
обычных размеров.
Для выполнения операций по
замене колеса,правильному
использованиюдомкрата и
запасного колеса необходимо
соблюдать меры предосторожности,
перечисленные ниже.
121) 122) 123) 124)
Примечание по
однонаправленным шинам
Сбоку на однонаправленных шинах
имеются стрелки,которые
указывают направление вращения
(rotation).При замене одного колеса
(например,из-за прокола)может
обнаружиться несовпадение
направления стрелок вращения на
шине запасного колеса и
заменяемого колеса.
И в этих условиях шина сохраняет
свои характеристики безопасности.Рекомендуется в любом случае
принять меры по скорейшему
ремонту и установке колеса на
место,поскольку наилучшие
эксплуатационные характеристики
возможны тогда,когда направление
вращения всех шин совпадает с
обозначенным стрелками.
ДОМКРАТ
Это следует знать:
вес домкрата4кг
домкрат не нуждается в
какой-либо регулировке;
домкрат не подлежит ремонту;в
случае поломки его следует
заменить на новый
нельзя устанавливать на
домкрат никакие другие устройства,
кроме поворотной рукоятки.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
Порядок действий при замене
колеса:
остановите автомобиль в таком
месте,где он не будет
представлять опасность для других
участников движения,и где можно
выполнить замену колеса в
безопасных условиях.дорожное
покрытие должно быть по
возможности ровным и достаточно
твердым;
заглушите двигатель и взведите
рычаг стояночного тормоза;
включите первую или заднюю
передачу;
перед выходом из салона
наденьте светоотражающий жилет
(обязательный по закону);
обозначьте остановку
автомобиля средствами,
предусмотренными действующим
законодательством в стране
эксплуатации(например,
треугольник,аварийные огни и
проч.);
для исполненийCargoРИС. 163:
сдвиньте вперед переднее левое
сиденье с помощьюрычагаA,
чтобы достать ящик с
инструментами,установить его
рядом с заменяемым колесом;
163F0V0149
