FIAT DUCATO 2006 Notice d'entretien (in French)

160
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 42F0N0097m
fig. 41F0N0098m

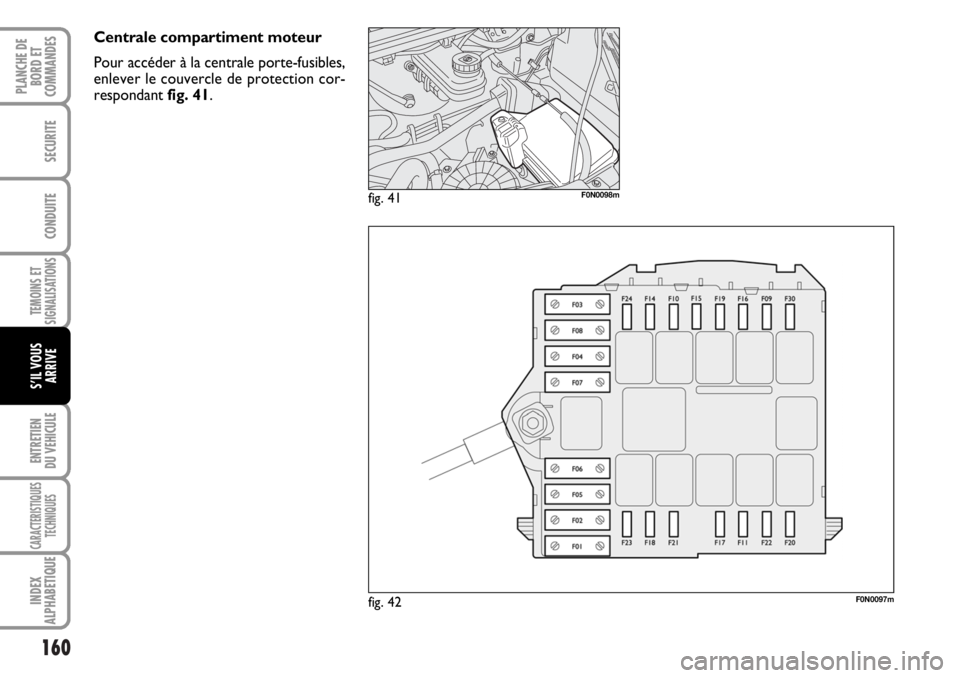

Centrale compartiment moteur
Pour accéder à la centrale porte-fusibles,
enlever le couvercle de protection cor-
respondant fig. 41.

161
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

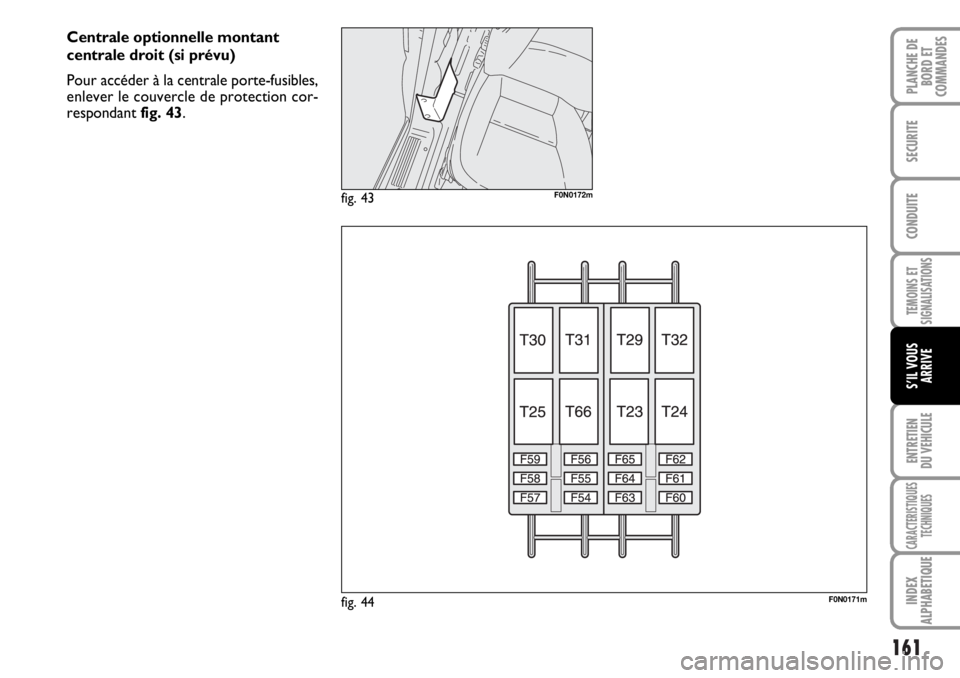

Centrale optionnelle montant
centrale droit (si prévu)
Pour accéder à la centrale porte-fusibles,
enlever le couvercle de protection cor-
respondant fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m

162
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
TABLEAU RECAPITULATIF DES FUSIBLES
Centrale planche de bord
UTILISATEURS FUSIBLE AMPERE
Feu de croisement droit F12 7,5
Feu de croisement gauche, Correcteur assiette phares F13 7,5
Relais centrale compartiment moteur, relais centrale planche de bord (+clé) F31 7,5
Lumières intérieures Minibus (détresse) F32 10
Prise de courant arrière F33 15
AbsentF34 –
Feux de recul, Centrale sevotronic, Capteur eau dans le filtre à gazole, (+clé) F35 7,5
Centrale verrouillage centralisé (+ batterie) F36 20
Commande feux de stop (principal), Troisième stop, Tableau de bord (+clé) F37 10
Relais centrale planche de bord (+batterie) F38 10
Prise EOBD, Autoradio, Commande A/C, Alarme, Chronotachygraphe,
Timer webasto (+batterie) F39 10
Lunette chauffante gauche, Dégivreur rétroviseur côté conducteur F40 15
Lunette chauffante droite, Dégivreur rétroviseur côté passager F41 15
ABS, ASR, ESP, Commande feux de stop (secondaire) (+clé) F42 7,5
Essuie-glace (+clé) F43 30
Allume-cigares, Prise de courant avant F44 20

163
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
UTILISATEURS FUSIBLE AMPERE
Commandes sur porte côté conducteur, Commandes sur porte côté passager F45 7,5
AbsentF46 –
Lève-vitre côté conducteur F47 20
Lève-vitre côté passager F48 20
Autoradio, Lève-vitre côté conducteur, Commandes sur planche de bord,
centrale alarme, Capteur de pluie (+clé) F49 7,5
Airbag (+clé)F50 7,5
Commande A/C, Cruise control, Chronotachygraphe (+clé) F51 7,5
Relais centrale optionnelle F52 7,5
Tableau de bord, Feu de brouillard arrière (+batterie) F53 7,5

164
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
Centrale compartiment moteur
UTILISATEURS FUSIBLE AMPERE
Pompe ABS (+batterie) F01 40
Bougies préchauffage (+batterie) F02 50
Commutateur allumage (+batterie) F03 30
Centrale webasto (+batterie) F04 20
Ventilation habitacle avec webasto (+batterie) F05 20
Ventilateur vitesse élevée refroidissement moteur (+batterie) F06 40/60
Ventilateur basse vitesse refroidissement moteur (+batterie) F07 40/50
Ventilateur habitacle (+clé) F08 40
Pompe lave-vitres F09 20
Alarme sonoreF10 15
Système i.e. (services secondaires) F11 15
Feu de route droit F14 7,5
Feu de route gauche F15 7,5
Système i.e. (+clé) F16 7,5
Système i.e. (services primaires) F17 10
Centrale contrôle moteur (+batterie) F18 7,5
Compresseur climatiseur F19 7,5
Pompe lave-phares F20 30

165
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
UTILISATEURS FUSIBLE AMPERE
Pompe combustible F21 15
Système i.e. (services primaires) F22 20
Electrovannes ABS F23 30
BV automatique 8 (+clé) F24 15
Feux de brouillard avant F30 15

166
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
Centrale Optionnelle Montant Centrale Droit
UTILISATEURS FUSIBLE AMPERE
AbsentF54 –
Sièges chauffésF55 15
Prise de courant passagers arrière F56 15
Réchauffeur supplémentaire sous le siège F57 10
Feux de position latéraux F58 10
Suspensions autonivelants (+batterie) F59 7,5
AbsentF60 –
AbsentF61 –
AbsentF62 –
Commande réchauffeur supplémentaire passagers F63 10
AbsentF64 –
Ventilateur réchauffeur supplémentaire passagers F65 30

167
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
RECHARGE
DE LA BATTERIE
ATTENTION La description de la procé-
dure de recharge de la batterie est four-
nie uniquement à titre d’information. Pour
l’exécution de cette opération, il est re-
commandé de s’adresser au Réseau
Après-vente Fiat.
Il est recommandé de procéder à une re-
charge lente à bas ampérage pendant 24
heures environ. Une recharge plus longue
pourrait endommager la batterie. Pour ef-
fectuer la recharge, procéder comme suit:
❒débrancher la borne du pôle négatif de
la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en
respectant les polarités;
❒allumer l’appareil de recharge;
❒une fois achevée la recharge, éteindre
l’appareil avant de le débrancher de la
batterie;
❒rebrancher la borne au pôle négatif de
la batterie.
Le liquide contenu dans la
batterie est toxique et cor-
rosif, éviter le contact avec la peau et
les yeux. L’opération de recharge de
la batterie doit être effectuée dans un
milieu ventilé et loin de flammes libres
ou pouvant être sources d’étincelles:
danger d’explosion et d’incendie.
ATTENTION
Ne pas essayer de recharger
une batterie congelée: il faut
d’abord la décongeler, autrement on
court le risque d’explosion. S’il y a eu
congélation, il faut faire contrôler la
batterie avant la recharge par un per-
sonnel spécialisé, pour vérifier que les
éléments n’aient pas été endomma-
gés et que le corps ne soit pas fissu-
ré, avec risque de fuite d’acide
toxique et corrosif.
ATTENTION

168
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 45F0N00144m

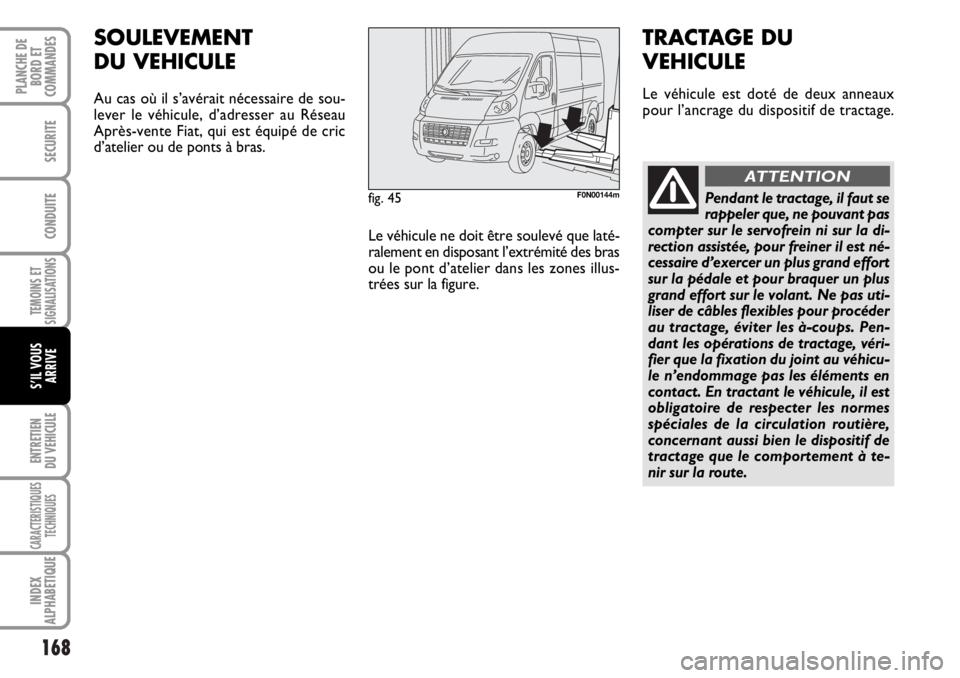

SOULEVEMENT
DU VEHICULE
Au cas où il s’avérait nécessaire de sou-
lever le véhicule, d’adresser au Réseau
Après-vente Fiat, qui est équipé de cric
d’atelier ou de ponts à bras.
Le véhicule ne doit être soulevé que laté-
ralement en disposant l’extrémité des bras
ou le pont d’atelier dans les zones illus-
trées sur la figure.
TRACTAGE DU
VEHICULE
Le véhicule est doté de deux anneaux
pour l’ancrage du dispositif de tractage.
Pendant le tractage, il faut se
rappeler que, ne pouvant pas
compter sur le servofrein ni sur la di-
rection assistée, pour freiner il est né-
cessaire d’exercer un plus grand effort
sur la pédale et pour braquer un plus
grand effort sur le volant. Ne pas uti-
liser de câbles flexibles pour procéder
au tractage, éviter les à-coups. Pen-
dant les opérations de tractage, véri-
fier que la fixation du joint au véhicu-
le n’endommage pas les éléments en
contact. En tractant le véhicule, il est
obligatoire de respecter les normes
spéciales de la circulation routière,
concernant aussi bien le dispositif de
tractage que le comportement à te-
nir sur la route.
ATTENTION

169
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

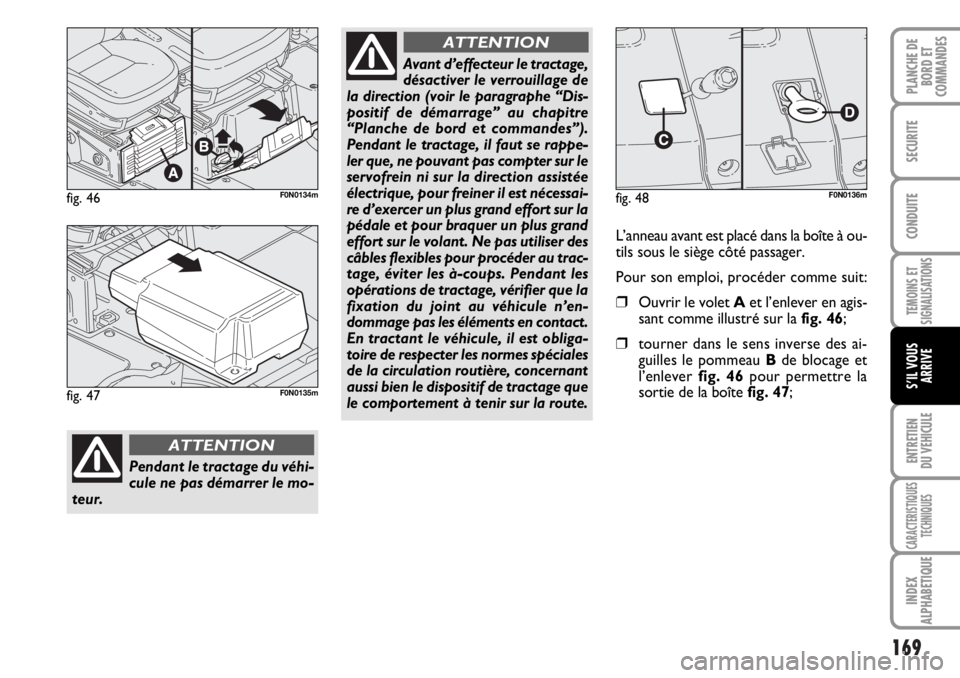

fig. 46F0N0134m
Pendant le tractage du véhi-
cule ne pas démarrer le mo-
teur.
ATTENTION
Avant d’effecteur le tractage,
désactiver le verrouillage de
la direction (voir le paragraphe “Dis-
positif de démarrage” au chapitre
“Planche de bord et commandes”).
Pendant le tractage, il faut se rappe-
ler que, ne pouvant pas compter sur le
servofrein ni sur la direction assistée
électrique, pour freiner il est nécessai-
re d’exercer un plus grand effort sur la
pédale et pour braquer un plus grand
effort sur le volant. Ne pas utiliser des
câbles flexibles pour procéder au trac-
tage, éviter les à-coups. Pendant les
opérations de tractage, vérifier que la
fixation du joint au véhicule n’en-
dommage pas les éléments en contact.
En tractant le véhicule, il est obliga-
toire de respecter les normes spéciales
de la circulation routière, concernant
aussi bien le dispositif de tractage que
le comportement à tenir sur la route.
ATTENTION
fig. 47F0N0135m
fig. 48F0N0136m
L’anneau avant est placé dans la boîte à ou-
tils sous le siège côté passager.
Pour son emploi, procéder comme suit:
❒Ouvrir le volet Aet l’enlever en agis-
sant comme illustré sur la fig. 46;
❒tourner dans le sens inverse des ai-
guilles le pommeau Bde blocage et
l’enlever fig. 46 pour permettre la
sortie de la boîte fig. 47;
