FIAT DUCATO 2006 Notice d'entretien (in French)

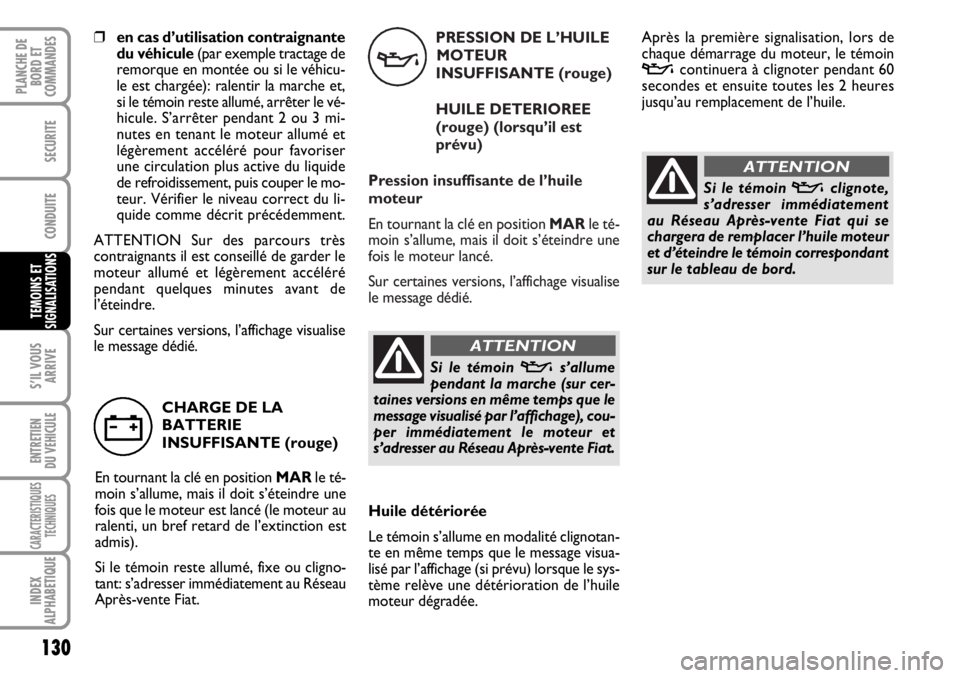

PRESSION DE L’HUILE
MOTEUR
INSUFFISANTE (rouge)
HUILE DETERIOREE
(rouge) (lorsqu’il est
prévu)
Pression insuffisante de l’huile
moteur
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre une
fois le moteur lancé.
Sur certaines versions, l’affichage visualise
le message dédié.
v
Si le témoin vs’allume
pendant la marche (sur cer-
taines versions en même temps que le
message visualisé par l’affichage), cou-
per immédiatement le moteur et
s’adresser au Réseau Après-vente Fiat.
ATTENTION
130
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
❒en cas d’utilisation contraignante
du véhicule(par exemple tractage de
remorque en montée ou si le véhicu-
le est chargée): ralentir la marche et,
si le témoin reste allumé, arrêter le vé-
hicule. S’arrêter pendant 2 ou 3 mi-
nutes en tenant le moteur allumé et
légèrement accéléré pour favoriser
une circulation plus active du liquide
de refroidissement, puis couper le mo-
teur. Vérifier le niveau correct du li-
quide comme décrit précédemment.
ATTENTION Sur des parcours très
contraignants il est conseillé de garder le
moteur allumé et légèrement accéléré
pendant quelques minutes avant de
l’éteindre.
Sur certaines versions, l’affichage visualise
le message dédié.
CHARGE DE LA
BATTERIE
INSUFFISANTE (rouge)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre une
fois que le moteur est lancé (le moteur au
ralenti, un bref retard de l’extinction est
admis).
Si le témoin reste allumé, fixe ou cligno-
tant: s’adresser immédiatement au Réseau
Après-vente Fiat.
w
Huile détériorée
Le témoin s’allume en modalité clignotan-
te en même temps que le message visua-
lisé par l’affichage (si prévu) lorsque le sys-
tème relève une détérioration de l’huile
moteur dégradée.Après la première signalisation, lors de
chaque démarrage du moteur, le témoin
vcontinuera à clignoter pendant 60
secondes et ensuite toutes les 2 heures
jusqu’au remplacement de l’huile.
Si le témoin vclignote,
s’adresser immédiatement
au Réseau Après-vente Fiat qui se
chargera de remplacer l’huile moteur
et d’éteindre le témoin correspondant
sur le tableau de bord.
ATTENTION

131
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
FERMETURE
INCOMPLETE DES
PORTES/
COMPARTIMENT DE
CHARGEMENT (rouge)
Le témoin s’allume, sur certaines versions,
quand une ou plusieurs portes, ou le
hayon du coffre à bagages, ne sont pas par-
faitement fermés.
Sur certaines versions, l’affichage visualise
le message dédié qui signale l’ouverture de
la porte avant gauche/droite ou des portes
arrière/compartiment de chargement.
Les portes ouvertes et le véhicule en
marche, une signalisation sonore est émi-
se.
´
AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des témoins
xet>le moteur tournant indique une ano-
malie du système EBD ou que le système
n’est pas disponible; dans ce cas, avec des
freinages violents, il peut se produire un
blocage précoce des roues arrière, avec la
possibilité de dérapage. En conduisant avec
une extrême prudence, rejoindre immé-
diatement le Réseau Après-vente Fiat pour
contrôler le système.
Sur certaines versions, l’affichage visualise
le message dédié.
x>
CEINTURES DE
SECURITE NON
BOUCLEES
(rouge)
Le témoin sur le tableau de bord s’allume
de manière permanente lorsque le véhicu-
le n’est pas en marche et la ceinture de sé-
curité du poste conducteur n’est pas cor-
rectement bouclée. Ce témoin clignotera,
en même temps qu’une alarme sonore
(buzzer), lorsque, le véhicule en marche, les
ceintures des places avant ne sont pas cor-
rectement bouclées. L’alarme sonore (buz-
zer) du système S.B.R. (Seat Belt Reminder)
ne peut être exclue que par le Réseau
Après-vente Fiat. Sur certaines versions, on
peut réactiver le système à l’aide du menu
de set up.<

ç
RESERVE CARBURANT
(jaune ambre)
En tournant la clé en position
MARle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Le témoin s’allume lorsque dans le réser-
voir il reste environ 10/12 litres de car-
burant (selon les versions).
ATTENTION Si le témoin clignote, cela
signifie qu’une anomalie dans le système
est présente. Dans ce cas, s’adresser au
Réseau Après-vente Fiat pour faire véri-
fier le système.
132
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE AU SYSTEME
D’INJECTION
(jaune ambre)
En conditions normales, en tour-
nant la clé de contact en position MAR,
le témoin s’allume, mais il doit s’éteindre
dès que le moteur est lancé.
Si le témoin reste allumé ou s’il s’allume
pendant la marche, cela indique un fonc-
tionnement imparfait du système d’injec-
tion avec une perte possible de perfor-
mances, une mauvaise maniabilité et des
consommations élevées.
Sur certaines versions l’affichage visualise le
message dédié.
Dans ces conditions on peut poursuivre la
marche en évitant de soumettre le moteur
à des efforts sévères ou à des vitesses éle-
vées. S’adresser en tout cas au Réseau
Après-vente Fiat.
U
AVARIE AU SYSTEME
ABS (jaune ambre)
En tournant la clé en position
MARle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Le témoin s’allume lorsque le système
n’est pas efficace ou ne pas disponible.
Dans ce cas, le système de freinage garde
inchangée sa propre efficacité, mais sans
les potentialités offertes par le système
ABS. Conduire avec prudence et s’adres-
ser dès que possible au Réseau Après-ven-
te Fiat.
Sur certaines versions, l’affichage visualise
le message dédié.
>F
AIR BAG COTE
PASSAGER DESACTIVE
(jaune ambre)
(lorsqu’il est prévu)
Le témoin
Fs’allume en désactivant l’air
bag frontal côté passager.
L’air bag frontal côté passager enclenché,
en tournant la clé surMAR, le témoin
Fs’allume à lumière fixe pendant environ 4
secondes, il clignote encore pendant 4
autres secondes, puis il doit s’éteindre.

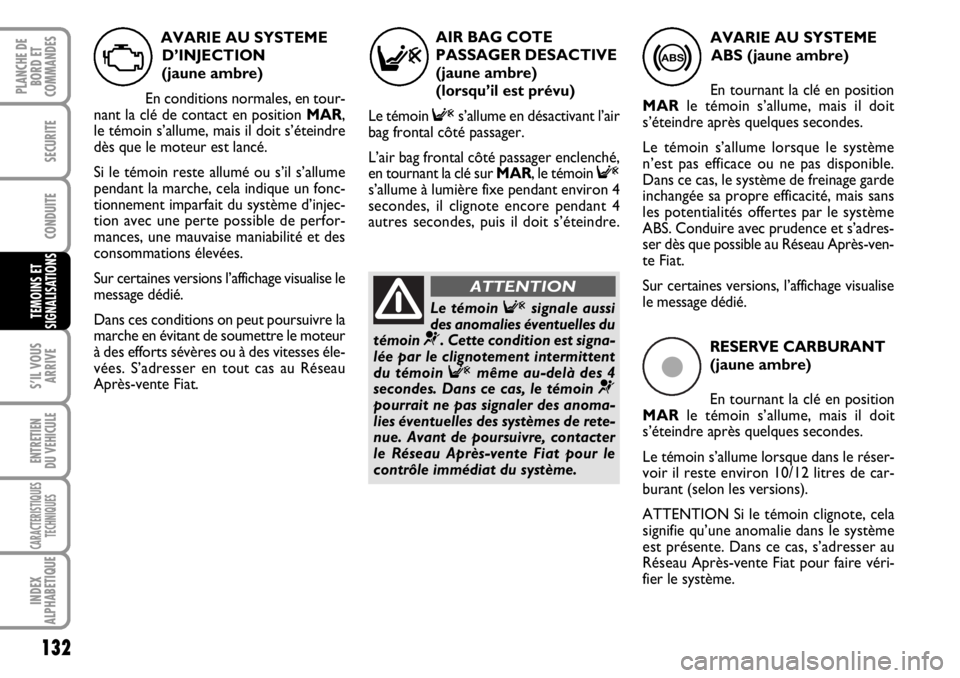

Le témoin
Fsignale aussi
des anomalies éventuelles du
témoin
¬. Cette condition est signa-
lée par le clignotement intermittent
du témoin
Fmême au-delà des 4
secondes. Dans ce cas, le témoin ¬pourrait ne pas signaler des anoma-
lies éventuelles des systèmes de rete-
nue. Avant de poursuivre, contacter
le Réseau Après-vente Fiat pour le
contrôle immédiat du système.
ATTENTION

133
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
PRECHAUFFAGE
BOUGIES
(versions Multijet -
jaune ambre)
AVARIE AU
PRECHAUFFAGE DES
BOUGIES
(versions Multijet -
jaune ambre)
Préchauffage bougies
En tournant la clé en position MAR, le té-
moin s’allume et il s’éteint quand les bou-
gies on atteint la température établie. Dé-
marrer le moteur immédiatement après
l’extinction du témoin.
ATTENTION En cas de température am-
biante élevée, l’allumage du témoin peut
avoir une durée presque imperceptible.
Avarie au préchauffage des
bougies
Le témoin clignote en cas d’anomalie au
système de préchauffage des bougies.
S’adresser dès que possible au Réseau
Après-vente Fiat.
Sur certaines versions, l’affichage visualise
le message dédié.
m
PRESENCE D’EAU
DANS LE FILTRE A
GAZOLE
(versions Multijet -
jaune ambre)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume en présence d’eau dans
le filtre à gazole.
Sur certaines versions, l’affichage visualise
le message dédié.
c
La présence d’eau dans le cir-
cuit d’alimentation peut pro-
voquer de graves dommages
à l’ensemble du système d’in-
jection et déterminer des irrégularités
de fonctionnement du moteur. Au cas
où le témoin
cs’allume (sur certaines
versions en même temps qu’un messa-
ge visualisé par l’affichage), s’adresser
au plus tôt au Réseau Après-vente Fiat
pour l’opération de purge. Si cette si-
gnalisation a lieu immédiatement après
un ravitaillement, il est possible que de
l’eau ait été introduite dans le réser-
voir: dans ce cas, couper immédiate-
ment le moteur et contacter le Réseau
Après-vente Fiat.
AVARIE SYSTEME DE
PROTECTION
VEHICULE - FIAT CODE
(jaune ambre)
En tournant la clé en position MARle té-
moin doit clignoter une fois seulement et
puis il doit s’éteindre.
Le témoin allumé à lumière fixe, la clé en
position MAR, indique:
❒une possible avarie (voir ” Le systè-
me Fiat Code” au Chapitre “Planche
de bord et commandes”);
❒une possible tentative d’effraction en
présence de l’alarme; dans ce cas, le
témoin s’éteint après environ 10 se-
condes.
Si, le moteur tournant, le témoin
Ycli-
gnote, cela signifie que le véhicule n’est pas
protégé par le dispositif de coupure du
moteur (voir paragraphe “Le système Fiat
Code” au chapitre “Planche de bord et
commandes”).
S’adresser au Réseau Après-vente Fiat
pour effectuer la mémorisation de toutes
les clés.
Y

134
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
SIGNALISATION
D’AVARIE GENERIQUE
(jaune ambre)
Le témoin s’allume si les évènements sui-
vants se vérifient.
Avarie capteur de pression
huile moteur
Le témoin s’allume quand on relève une
anomalie au capteur de pression de l’huile
moteur. S’adresser au plus tôt au Réseau
Après-vente Fiat pour faire éliminer l’ano-
malie.
Interrupteur inertiel de blocage
carburant intervenu
Le témoin s’allume quand l’interrupteur
inertiel de blocage du carburant intervient.
L’affichage visualise le message dédié.
è
AVARIE DES FEUX
EXTERIEURS (jaune
ambre)
Le témoin s’allume, sur cer-
taines versions, lorsqu’une anomalie à un
des feux suivants est décelée:
– feux de position
– feux de stop (d’arrêt)
– feux de brouillard arrière
– feux de direction
L’anomalie correspondant à ces lampes
peut être: le grillage d’une ou plusieurs
lampes, le grillage du fusible de protection
correspondant ou l’interruption de la
connexion électrique.
Sur certaines versions, l’affichage visualise
le message dédié.
W
FEUX
ANTIBROUILLARD
ARRIERE (jaune ambre)
Le témoin s’allume en activant
les feux antibrouillard arrière.
4
Avarie au capteur de pluie
(versions avec affichage
multifonction)
Le témoin s’allume lorsqu’on détecte une
anomalie au capteur de pluie. S’adresser
au Réseau Après-vente Fiat.
L’affichage visualise le message dédié.
Avarie aux capteurs de
stationnement (versions avec
affichage multifonction)
Voir ce qui est décrit pour le témoin
t.

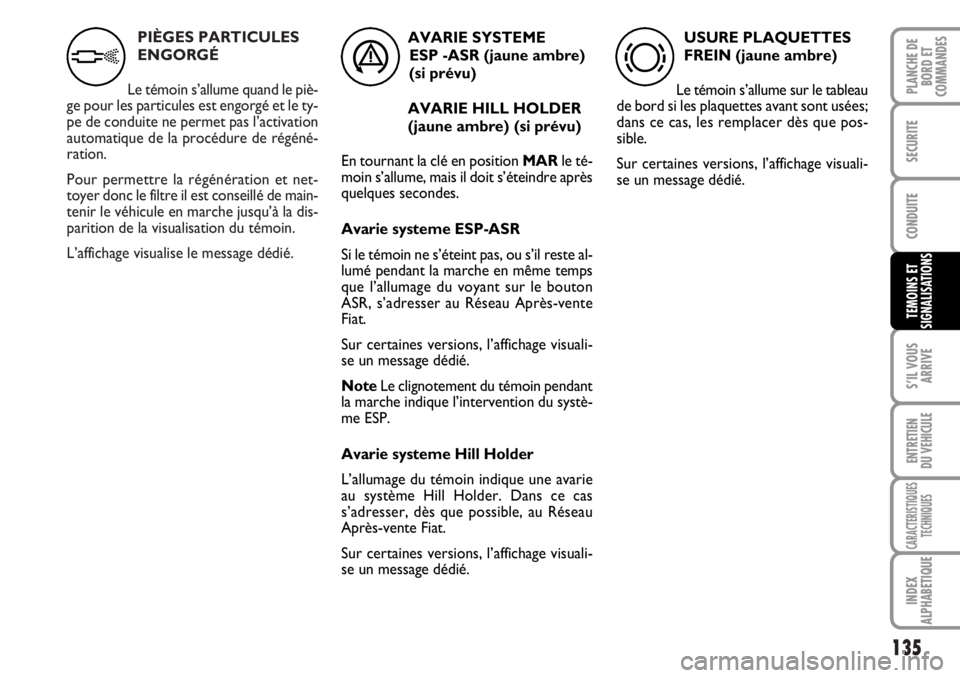

PIÈGES PARTICULES
ENGORGÉ
Le témoin s’allume quand le piè-
ge pour les particules est engorgé et le ty-
pe de conduite ne permet pas l’activation
automatique de la procédure de régéné-
ration.
Pour permettre la régénération et net-
toyer donc le filtre il est conseillé de main-
tenir le véhicule en marche jusqu’à la dis-
parition de la visualisation du témoin.
L’affichage visualise le message dédié.
135
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE SYSTEME
ESP -ASR (jaune ambre)
(si prévu)
AVARIE HILL HOLDER
(jaune ambre) (si prévu)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Avarie systeme ESP-ASR
Si le témoin ne s’éteint pas, ou s’il reste al-
lumé pendant la marche en même temps
que l’allumage du voyant sur le bouton
ASR, s’adresser au Réseau Après-vente
Fiat.
Sur certaines versions, l’affichage visuali-
se un message dédié.
NoteLe clignotement du témoin pendant
la marche indique l’intervention du systè-
me ESP.
Avarie systeme Hill Holder
L’allumage du témoin indique une avarie
au système Hill Holder. Dans ce cas
s’adresser, dès que possible, au Réseau
Après-vente Fiat.
Sur certaines versions, l’affichage visuali-
se un message dédié.
áh
USURE PLAQUETTES
FREIN (jaune ambre)
Le témoin s’allume sur le tableau
de bord si les plaquettes avant sont usées;
dans ce cas, les remplacer dès que pos-
sible.
Sur certaines versions, l’affichage visuali-
se un message dédié.
d

FEUX
ANTIBROUILLARD
(vert)
Le témoin s’allume en allumant
les feux antibrouillard avant.
5
INDICATEUR DE
DIRECTION GAUCHE
(vert - intermittent)
Le témoin s’allume quand le levier de com-
mande des feux de direction (clignotants)
est déplacé vers le bas ou, avec le cligno-
tant droit, quand on appuie sur le bouton
des feux de détresse.
F

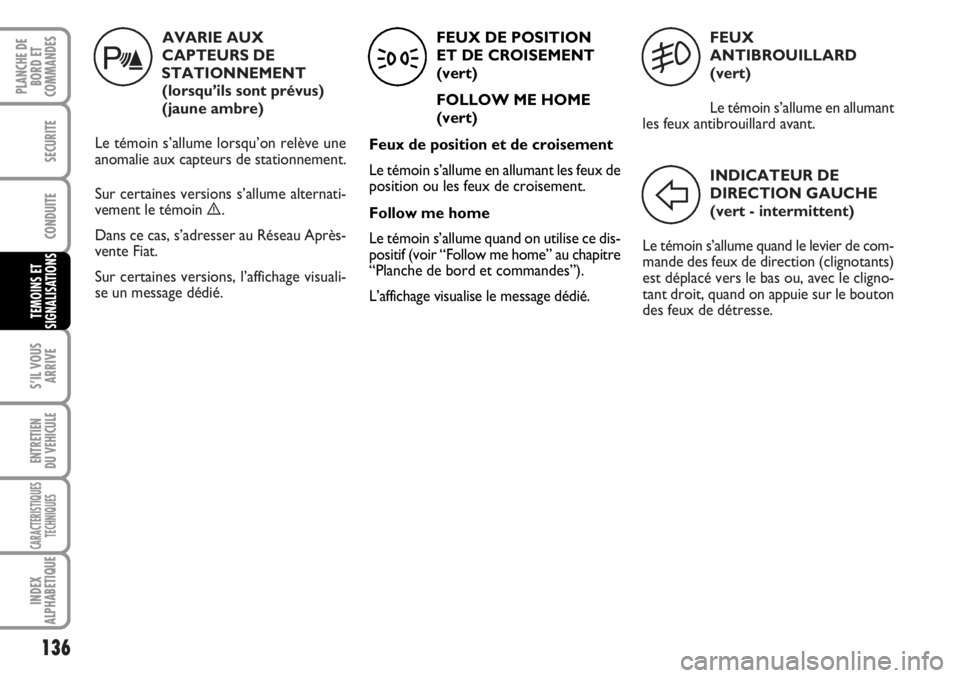

AVARIE AUX
CAPTEURS DE
STATIONNEMENT
(lorsqu’ils sont prévus)
(jaune ambre)
Le témoin s’allume lorsqu’on relève une
anomalie aux capteurs de stationnement.
Sur certaines versions s’allume alternati-
vement le témoin è.
Dans ce cas, s’adresser au Réseau Après-
vente Fiat.
Sur certaines versions, l’affichage visuali-
se un message dédié.
t
136
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
FEUX DE POSITION
ET DE CROISEMENT
(vert)
FOLLOW ME HOME
(vert)
Feux de position et de croisement
Le témoin s’allume en allumant les feux de
position ou les feux de croisement.
Follow me home
Le témoin s’allume quand on utilise ce dis-
positif (voir “Follow me home” au chapitre
“Planche de bord et commandes”).
L’affichage visualise le message dédié.
3

137
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
REGULATEUR DE
VITESSE CONSTANTE
(CRUISE CONTROL)
(si prévu) (vert)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin sur le tableau de bord s’allume
en tournant la bague du Cruise Control
sur ON.
Sur certaines versions, l’affichage visuali-
se un message dédié.
Ü
FEUX DE ROUTE (bleu)
Le témoin s’allume en allumant
les feux de route.
1
INDICATEUR DE
DIRECTION DROIT
(vert - intermittent)
Le témoin s’allume quand le levier de com-
mande des feux de direction (clignotants)
est déplacé vers le haut ou, avec le cli-
gnotant gauche, quand on appuie sur le
bouton des feux de détresse.
D
SYSTEME ASR
(si prévu) (jaune ambre)
En tournant la clé sur MAR, le
témoin s’allume sur le tableau de
bord, mais il doit s’éteindre après quelques
secondes. Le voyant sur le bouton ASR
s’allume quand le système est désactivé.
Le témoin clignote quand l’ASR intervient,
pour indiquer au conducteur que le sys-
tème est en train de s’adapter aux condi-
tions d’adhérence de la chaussée.
L’allumage du témoin en même temps que
le message visualisé par l’affichage et
qu’une signalisation sonore (buzzer), si-
gnale aussi l’avarie du système ASR. Dans
ce cas, s’adresser dès que possible au Ré-
seau Après-vente Fiat.
Les messages visualisés par l’affichage ap-
paraissent quand on active/désactive ma-
nuellement la fonction ASR (voir “Systè-
me ASR” au chapitre “Planche de bord et
commandes”).
Dans les versions dotées d’un seul systè-
me ASR, lors de sa désactivation (ASR
OFF), le témoin reste toujours allumé.
V
AVARIE DIRECTION
ASSISTEE (rouge)
En tournant la clé sur MARle
témoin s’allume sur le tableau de
bord, mais il doit s’éteindre après quelques
secondes.
Si le témoin reste allumé en même temps
que le message visualisé par l’affichage et
qu’une signalisation sonore, on n’obtient
pas l’effet de la direction assistée et l’ef-
fort sur le volant augmente sensiblement
tout en gardant la possibilité de braquer
le véhicule. S’adresser au Réseau Après-
vente Fiat.
g

AVARIE BOITE DE
VITESSES
AUTOMATIQUE/
TEMPERATURE
MAXI HUILE
BV (si prévu) (rouge)
En tournant la clé sur MAR, le témoin s’al-
lume sur le tableau de bord mais il doit
s’éteindre après quelques secondes.
Le témoin s’allume sur le tableau de bord
à lumière clignotante (en même temps
qu’un message visualisé sur l’affichage et
qu’une signalisation sonore) quand on re-
lève une anomalie à la boîte de vitesses.
Le témoin s’allume sur le tableau de bord
à lumière fixe (en même temps qu’un mes-
sage visualisé sur l’affichage et qu’une si-
gnalisation sonore) pour indiquer une tem-
pérature excessive de l’huile de la boîte de

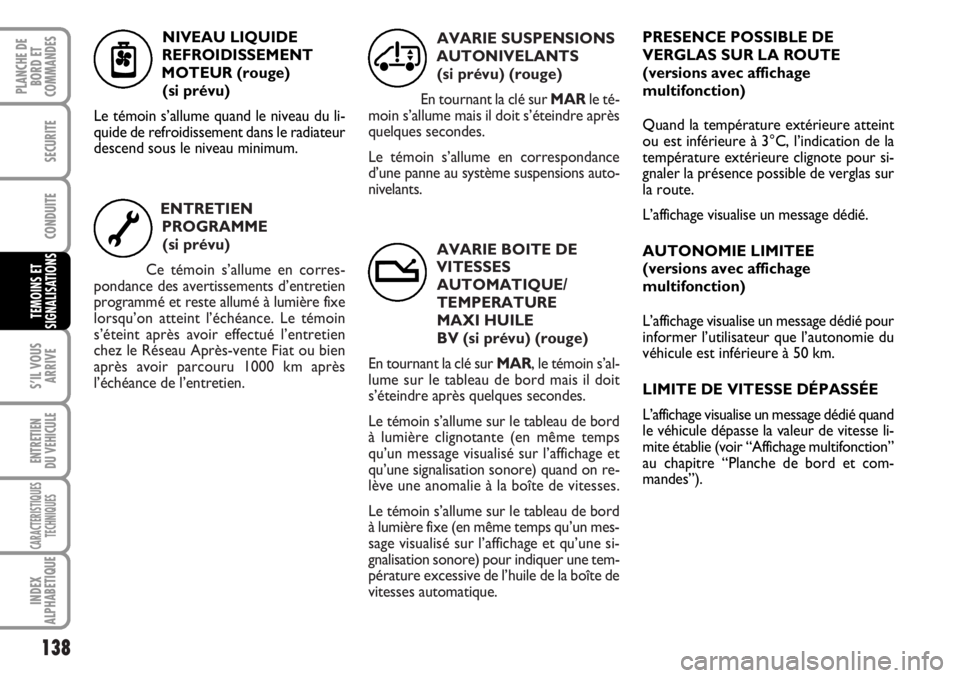

vitesses automatique. ENTRETIEN
PROGRAMME
(si prévu)
Ce témoin s’allume en corres-
pondance des avertissements d’entretien
programmé et reste allumé à lumière fixe
lorsqu’on atteint l’échéance. Le témoin
s’éteint après avoir effectué l’entretien
chez le Réseau Après-vente Fiat ou bien
après avoir parcouru 1000 km après
l’échéance de l’entretien.AVARIE SUSPENSIONS
AUTONIVELANTS
(si prévu) (rouge)
En tournant la clé sur MARle té-
moin s’allume mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume en correspondance
d’une panne au système suspensions auto-
nivelants.
138
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
PRESENCE POSSIBLE DE
VERGLAS SUR LA ROUTE
(versions avec affichage
multifonction)
Quand la température extérieure atteint
ou est inférieure à 3°C, l’indication de la
température extérieure clignote pour si-
gnaler la présence possible de verglas sur
la route.
L’affichage visualise un message dédié.
AUTONOMIE LIMITEE
(versions avec affichage
multifonction)
L’affichage visualise un message dédié pour
informer l’utilisateur que l’autonomie du
véhicule est inférieure à 50 km.
LIMITE DE VITESSE DÉPASSÉE
L’affichage visualise un message dédié quand
le véhicule dépasse la valeur de vitesse li-
mite établie (voir “Affichage multifonction”
au chapitre “Planche de bord et com-
mandes”). NIVEAU LIQUIDE
REFROIDISSEMENT
MOTEUR (rouge)
(si prévu)
Le témoin s’allume quand le niveau du li-
quide de refroidissement dans le radiateur
descend sous le niveau minimum.
n
õ
Œ
t

139
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
DEMARRAGE DU MOTEUR ............................................. 140
REMPLACEMENT D’UNE ROUE ..................................... 141
KIT DE REPARATION RAPIDE DES PNEUS
FIX & GO automatic ............................................................. 145
REMPLACEMENT D’UNE AMPOULE ........................... 150
REMPLACEMENT D’UNE AMPOULE EXTERIEURE .. 152
REMPLACEMENT D’UNE AMPOULE INTERIEURE ... 156
REMPLACEMENT DES FUSIBLES ..................................... 157
RECHARGE DE LA BATTERIE .......................................... 167
SOULEVEMENT DU VEHICULE ....................................... 168
TRACTAGE DU VEHICULE .............................................. 168
S S
’ ’
I I
L L
V V
O O
U U
S S
A A
R R
R R
I I
V V
E E
