FIAT DUCATO 2007 Libretto Uso Manutenzione (in Italian)

260
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
120 Multijet
2215 ÷ 2300
1000 ÷ 1085
1750
1900
3300
2500
750
100160 Multijet
2265 ÷ 2350
950 ÷ 1035
1750
1900
3300
2500
750
100 100 Multijet
2200 ÷ 2285
1015 ÷ 1100
1750
1900
3300
2000
750
100

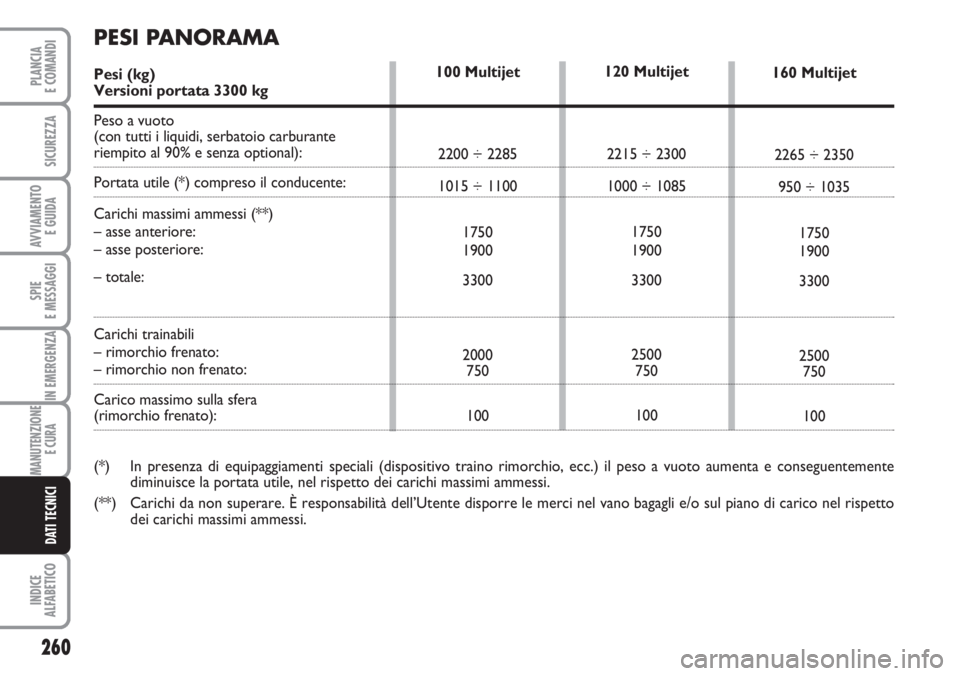

PESI PANORAMA
Pesi (kg)Versioni portata 3300 kg
Peso a vuoto
(con tutti i liquidi, serbatoio carburante
riempito al 90% e senza optional):
Portata utile (*) compreso il conducente:
Carichi massimi ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sulla sfera
(rimorchio frenato):
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente
diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto
dei carichi massimi ammessi.

261
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4
0,6
0,62
1,5
5,5
5,5
RIFORNIMENTI
Serbatoio del carburante: litricompresa una riserva di: litri
Impianto di raffreddamento
motore: litri
Coppa del motore: litri
Coppa del motore e filtro: litri
Scatola del cambio/
differenziale: litri
Circuito freni idraulici con:
ABS: litri
ASR/ESP: litri
Servosterzo idraulico litri
Recipiente liquido
lavacristallo, lavalunotto: litri
con lavafari: litri
(*) Su tutte le versioni è possibile richiedere un serbatoio con capacità 120 litri.
Su allestimenti “Tempo libero” è possibile richiedere un serbatoio con capacità 60 litri.
(▼) Con Webasto: 11,15 litri
Riscaldatore sotto sedile 600cc: 11,6 litri
Riscaldatore posteriore 900cc: 11,9 litri
(❏) Per versioni 100 Multijet - 120 Multijet - 130 Multijet
(■) Per versioni 160 MultijetCombustibili prescritti e
lubrificanti originali
Gasolio per autotrazione
(Specifica EN 590)
Miscela di acqua e liquido
PARAFLU UPal 50%
SELENIA WR
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Miscela di acqua e liquido
TUTELA PROFESSIONAL
SC 35 120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7
0,6
0,62
1,5
5,5
5,5130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7
0,6
0,62
1,5
5,5
5,5160
Multijet
90 (*)
10/12
11 (▼)
6,0
7,0
2,9
0,6
0,62
1,5
5,5
5,5

262
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

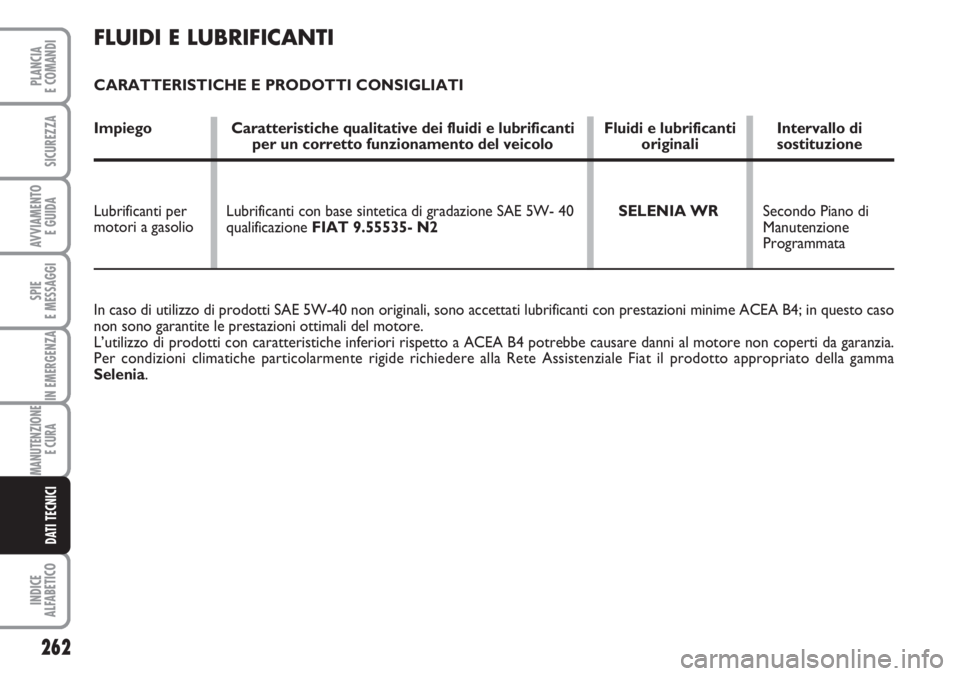

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Intervallo di
per un corretto funzionamento del veicolo originali sostituzione
Lubrificanti per
motori a gasolio
In caso di utilizzo di prodotti SAE 5W-40 non originali, sono accettati lubrificanti con prestazioni minime ACEA B4; in questo caso
non sono garantite le prestazioni ottimali del motore.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere alla Rete Assistenziale Fiat il prodotto appropriato della gamma
Selenia.Lubrificanti con base sintetica di gradazione SAE 5W- 40
qualificazione FIAT 9.55535- N2SELENIA WRSecondo Piano di
Manutenzione
Programmata

263
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Lubrificanti e grassi
per la trasmissione
del moto Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Applicazioni
per un corretto funzionamento del veicolo originali
Liquido per freni
Protettivo
per radiatori
Additivo per il gasolio
Liquido per
lavacristallo/
lavalunotto
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.Lubrificante sintetico di gradazione SAE 75W-80
Supera le specifiche API GL-4
Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL-4
Grasso di sapone di litio con bisolfuro di molibdeno.
Consistenza NL.GI. 2
Grasso a base di saponi di litio.
Consistenza NL.GI. 0
Grasso sintetico a base di poli-urea per alte temperature.
Consistenza NL.GI. 2
Lubrificante per servosterzo e trasmissioni automatiche.
Supera le specifiche ATF DEXRON III
Fluido sintetico FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01
Protettivo con azione anticongelante di colore rosso
per impianti di raffreddamento a base di glicole monoe-
tilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Additivo per gasoli con azione protettiva per
motori Diesel
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-IITUTELA CAR
EXPERYA
TUTELA CAR
MATRYX
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA STAR 325
TUTELA GI/E
TUTELA TOP 4
PARAFLU UP (*)
TUTELA DIESEL
ART
TUTELA
PROFESSIONAL
SC 35Cambio e differenzia-
le meccanico
Cambio e differenzia-
le meccanico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Giunti omocinetici
lato differenziale
Servosterzo idraulico
Freni idraulici e co-
mandi idraulici frizione
Circuiti di raffredda-
mento percentuale di
impiego: 50% acqua
50% PARAFLU UP
Da miscelare al gaso-
lio (25 cc per 10 litri)
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli

264
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
❒ciclo extraurbano: viene effettuata una
guida che simula l’utilizzo di circola-
zione extraurbana del veicolo con fre-
quenti accelerazioni in tutte le marce;
la velocità di percorrenza varia da 0 a
120 km/h;
❒consumo combinato: viene determi-
nato con una ponderazione di circa il
37% del ciclo urbano e di circa il 63%
del ciclo extraurbano.

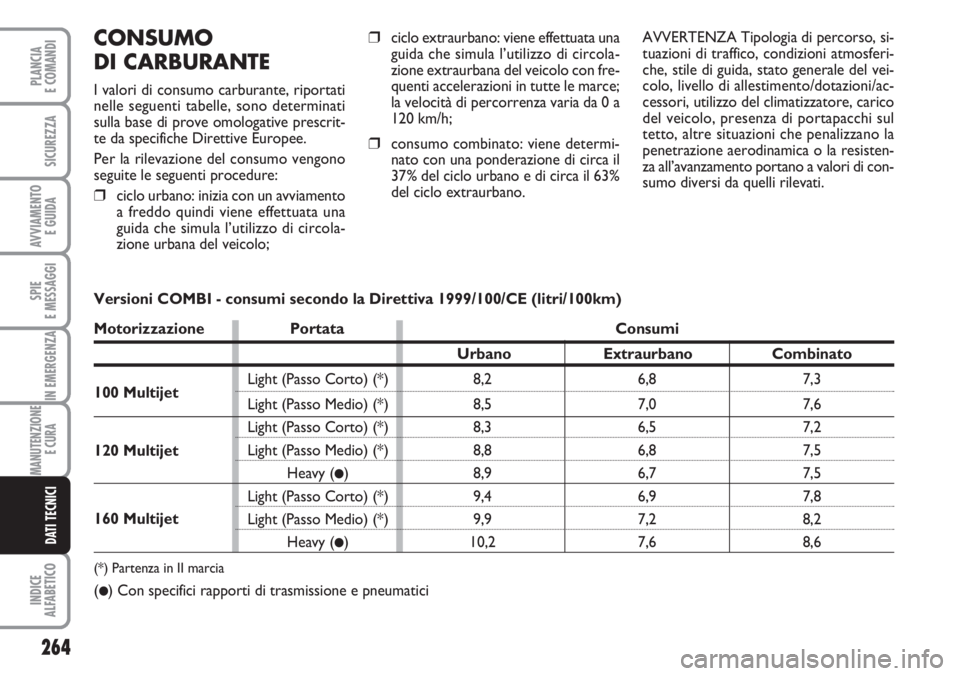

CONSUMO
DI CARBURANTE
I valori di consumo carburante, riportati
nelle seguenti tabelle, sono determinati
sulla base di prove omologative prescrit-
te da specifiche Direttive Europee.
Per la rilevazione del consumo vengono
seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento
a freddo quindi viene effettuata una
guida che simula l’utilizzo di circola-
zione urbana del veicolo;AVVERTENZA Tipologia di percorso, si-
tuazioni di traffico, condizioni atmosferi-
che, stile di guida, stato generale del vei-
colo, livello di allestimento/dotazioni/ac-
cessori, utilizzo del climatizzatore, carico
del veicolo, presenza di portapacchi sul
tetto, altre situazioni che penalizzano la
penetrazione aerodinamica o la resisten-
za all’avanzamento portano a valori di con-
sumo diversi da quelli rilevati.
Versioni COMBI - consumi secondo la Direttiva 1999/100/CE (litri/100km)
Motorizzazione Portata Consumi
Urbano Extraurbano Combinato
(*) Partenza in II marcia
(●) Con specifici rapporti di trasmissione e pneumatici
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Heavy (
●)
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Heavy (
●) 100 Multijet8,2
8,5
8,3
8,8
8,9
9,4
9,9
10,2 120 Multijet
160 Multijet6,8
7,0
6,5
6,8
6,7
6,9
7,2
7,67,3
7,6
7,2
7,5
7,5
7,8
8,2
8,6

265
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Light (tutti i tipi) (*)
Light (tutti i tipi) (*)
Light (tutti i tipi) (*)8,9
9,3
10,27,3
6,9
7,57,9
7,8
8,6 100 Multijet
120 Multijet
160 Multijet

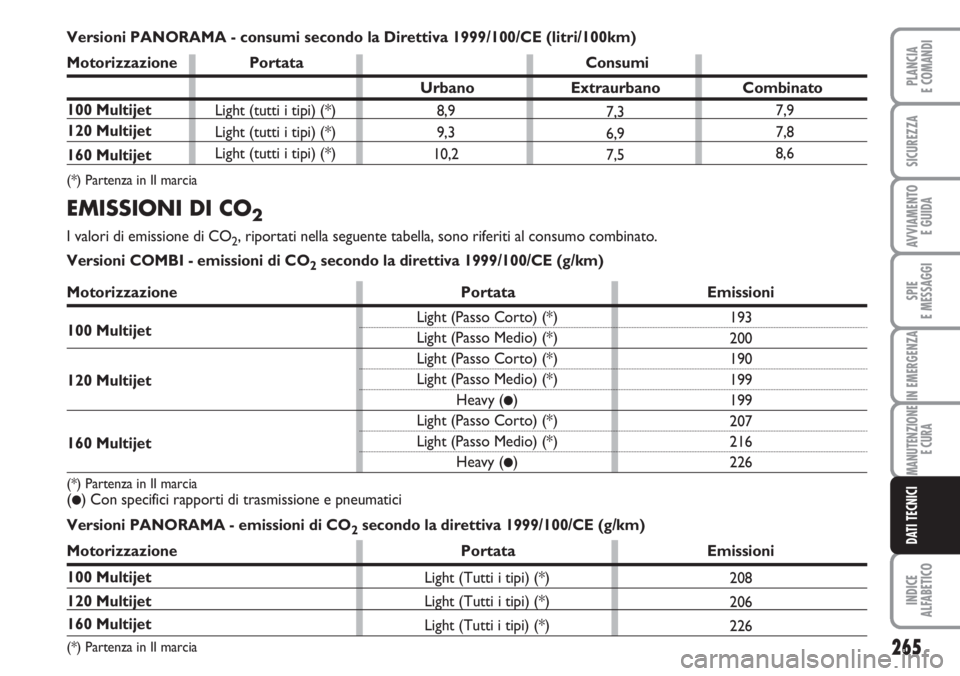

Versioni PANORAMA - consumi secondo la Direttiva 1999/100/CE (litri/100km)
Motorizzazione Portata Consumi
Urbano Extraurbano Combinato
(*) Partenza in II marcia
EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Heavy (
●)
Light (Passo Corto) (*)
Light (Passo Medio) (*)
Heavy (
●)193
200
190
199
199
207
216
226 100 Multijet
120 Multijet
160 Multijet
(*) Partenza in II marcia(●) Con specifici rapporti di trasmissione e pneumatici
Motorizzazione Portata Emissioni
Light (Tutti i tipi) (*)
Light (Tutti i tipi) (*)
Light (Tutti i tipi) (*)208
206
226 100 Multijet
120 Multijet
160 Multijet
(*) Partenza in II marcia
Motorizzazione Portata Emissioni Versioni PANORAMA - emissioni di CO
2secondo la direttiva 1999/100/CE (g/km) Versioni COMBI - emissioni di CO
2secondo la direttiva 1999/100/CE (g/km)
