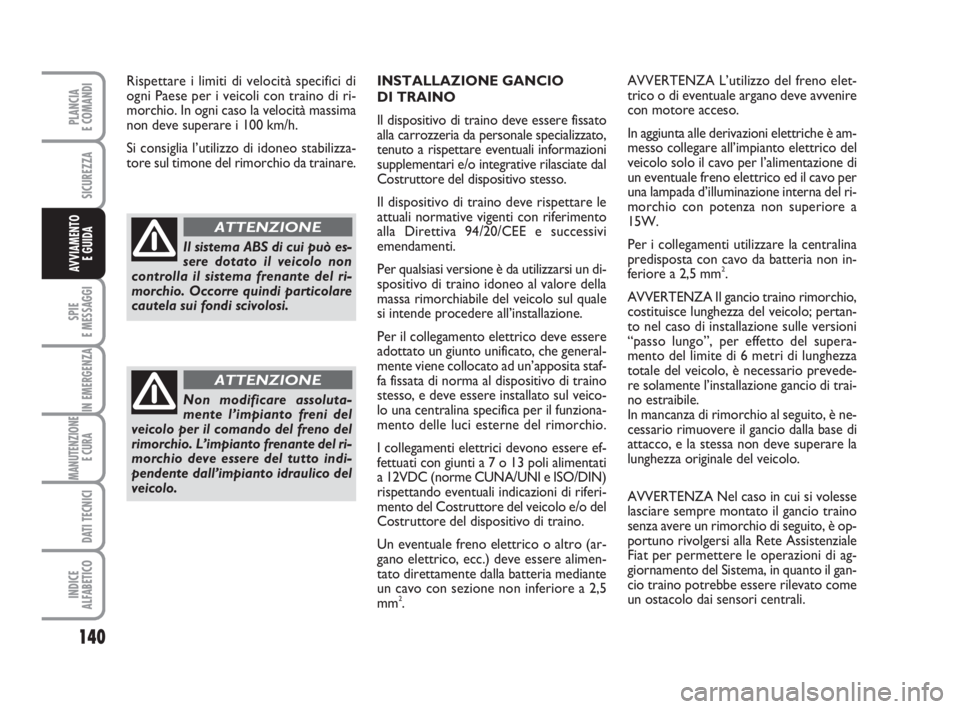

INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fissato
alla carrozzeria da personale specializzato,
tenuto a rispettare eventuali informazioni
supplementari e/o integrative rilasciate dal
Costruttore del dispositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimento
alla Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un di-
spositivo di traino idoneo al valore della
massa rimorchiabile del veicolo sul quale
si intende procedere all’installazione.
Per il collegamento elettrico deve essere
adottato un giunto unificato, che general-
mente viene collocato ad un’apposita staf-
fa fissata di norma al dispositivo di traino
stesso, e deve essere installato sul veico-
lo una centralina specifica per il funziona-
mento delle luci esterne del rimorchio.
I collegamenti elettrici devono essere ef-
fettuati con giunti a 7 o 13 poli alimentati
a 12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di riferi-
mento del Costruttore del veicolo e/o del
Costruttore del dispositivo di traino.
Un eventuale freno elettrico o altro (ar-
gano elettrico, ecc.) deve essere alimen-
tato direttamente dalla batteria mediante
un cavo con sezione non inferiore a 2,5
mm
2.AVVERTENZA L’utilizzo del freno elet-
trico o di eventuale argano deve avvenire
con motore acceso.
In aggiunta alle derivazioni elettriche è am-
messo collegare all’impianto elettrico del
veicolo solo il cavo per l’alimentazione di
un eventuale freno elettrico ed il cavo per
una lampada d’illuminazione interna del ri-
morchio con potenza non superiore a
15W.
Per i collegamenti utilizzare la centralina
predisposta con cavo da batteria non in-
feriore a 2,5 mm
2.
AVVERTENZA Il gancio traino rimorchio,
costituisce lunghezza del veicolo; pertan-
to nel caso di installazione sulle versioni
“passo lungo”, per effetto del supera-
mento del limite di 6 metri di lunghezza
totale del veicolo, è necessario prevede-
re solamente l’installazione gancio di trai-
no estraibile.
In mancanza di rimorchio al seguito, è ne-
cessario rimuovere il gancio dalla base di
attacco, e la stessa non deve superare la
lunghezza originale del veicolo.
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio traino
senza avere un rimorchio di seguito, è op-
portuno rivolgersi alla Rete Assistenziale
Fiat per permettere le operazioni di ag-
giornamento del Sistema, in quanto il gan-
cio traino potrebbe essere rilevato come
un ostacolo dai sensori centrali. Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare i 100 km/h.
Si consiglia l’utilizzo di idoneo stabilizza-
tore sul timone del rimorchio da trainare.
Il sistema ABS di cui può es-
sere dotato il veicolo non
controlla il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni del
veicolo per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del
veicolo.
ATTENZIONE
133-144 Ducato IT 6-11-2007 9:15 Pagina 140

141
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

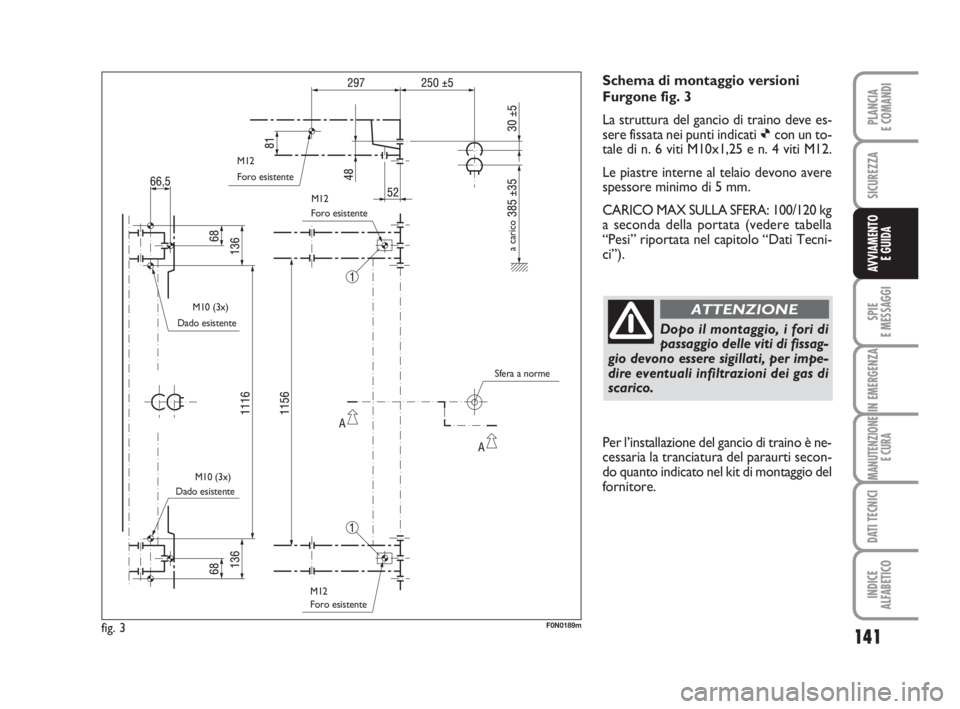

Schema di montaggio versioni
Furgone fig. 3
La struttura del gancio di traino deve es-
sere fissata nei punti indicati Øcon un to-
tale di n. 6 viti M10x1,25 e n. 4 viti M12.
Le piastre interne al telaio devono avere
spessore minimo di 5 mm.
CARICO MAX SULLA SFERA: 100/120 kg
a seconda della portata (vedere tabella
“Pesi” riportata nel capitolo “Dati Tecni-
ci”).
Dopo il montaggio, i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
fig. 3F0N0189m
Foro esistente
Dado esistente
Dado esistenteForo esistente
Foro esistente
a carico
Sfera a norme M12
M12
M10 (3x)
M10 (3x)
M12
Per l’installazione del gancio di traino è ne-
cessaria la tranciatura del paraurti secon-
do quanto indicato nel kit di montaggio del
fornitore.
133-144 Ducato IT 6-11-2007 9:15 Pagina 141

142
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

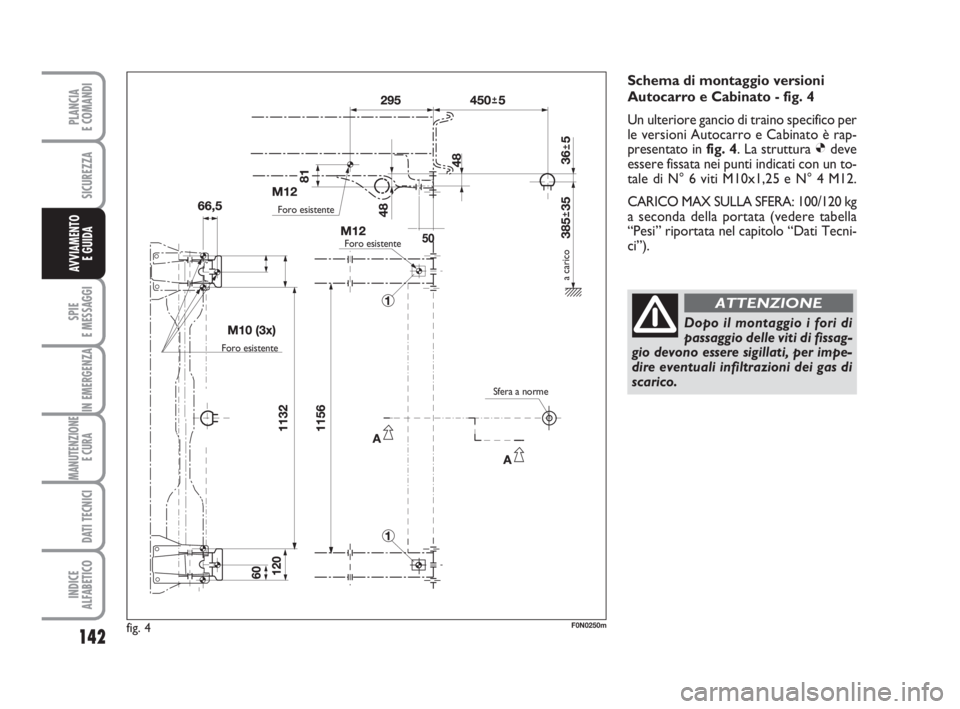

fig. 4F0N0250m
Schema di montaggio versioni
Autocarro e Cabinato - fig. 4
Un ulteriore gancio di traino specifico per
le versioni Autocarro e Cabinato è rap-
presentato infig. 4. La struttura Ødeve
essere fissata nei punti indicati con un to-
tale di N° 6 viti M10x1,25 e N° 4 M12.
CARICO MAX SULLA SFERA: 100/120 kg
a seconda della portata (vedere tabella
“Pesi” riportata nel capitolo “Dati Tecni-
ci”).
Dopo il montaggio i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
Foro esistente
Foro esistente
Foro esistente
Sfera a norme
a carico
133-144 Ducato IT 6-11-2007 9:15 Pagina 142

143
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

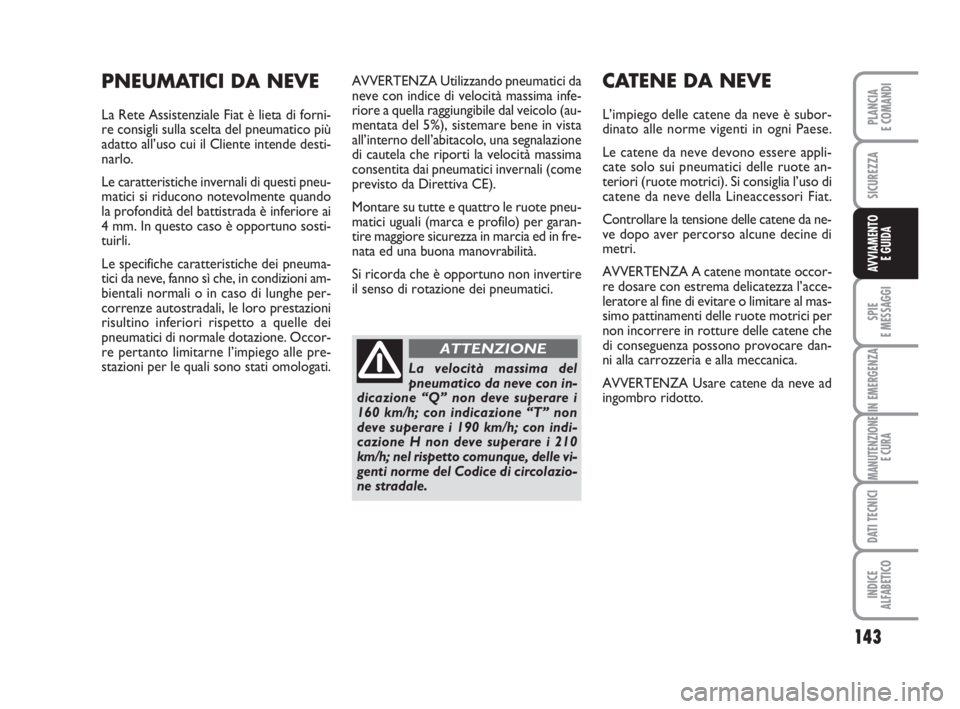

AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
AVVERTENZA Usare catene da neve ad
ingombro ridotto.
PNEUMATICI DA NEVE
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE
133-144 Ducato IT 6-11-2007 9:15 Pagina 143

144
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

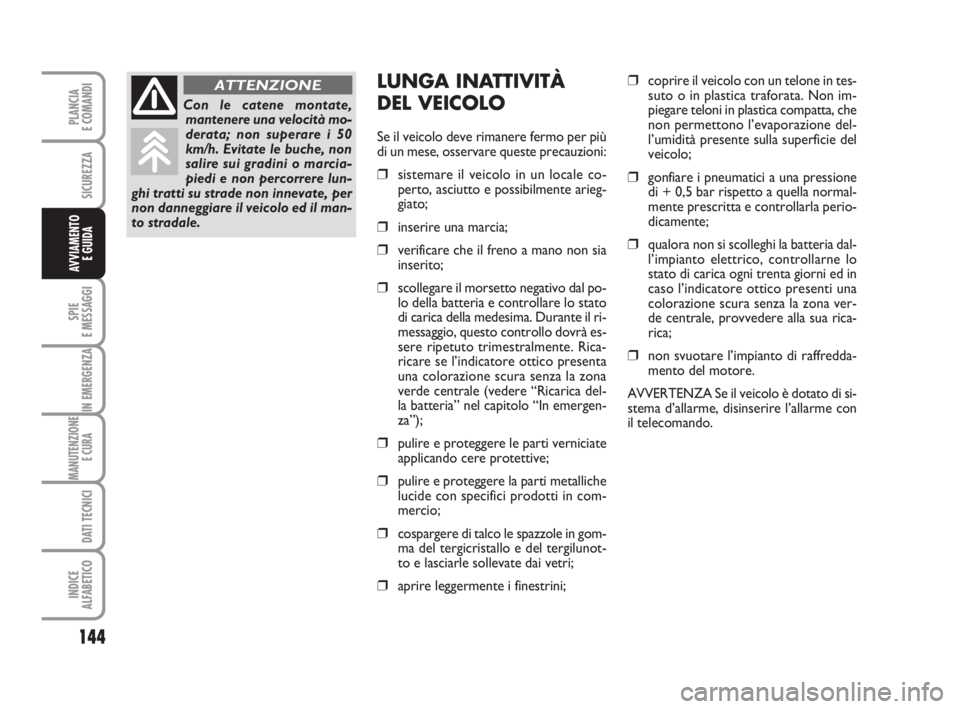

LUNGA INATTIVITÀ
DEL VEICOLO
Se il veicolo deve rimanere fermo per più
di un mese, osservare queste precauzioni:
❒sistemare il veicolo in un locale co-
perto, asciutto e possibilmente arieg-
giato;
❒inserire una marcia;
❒verificare che il freno a mano non sia
inserito;
❒scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica della medesima. Durante il ri-
messaggio, questo controllo dovrà es-
sere ripetuto trimestralmente. Rica-
ricare se l’indicatore ottico presenta
una colorazione scura senza la zona
verde centrale (vedere “Ricarica del-
la batteria” nel capitolo “In emergen-
za”);
❒pulire e proteggere le parti verniciate
applicando cere protettive;
❒pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunot-
to e lasciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire il veicolo con un telone in tes-
suto o in plastica traforata. Non im-
piegare teloni in plastica compatta, che
non permettono l’evaporazione del-
l’umidità presente sulla superficie del
veicolo;
❒gonfiare i pneumatici a una pressione
di + 0,5 bar rispetto a quella normal-
mente prescritta e controllarla perio-
dicamente;
❒qualora non si scolleghi la batteria dal-
l’impianto elettrico, controllarne lo
stato di carica ogni trenta giorni ed in
caso l’indicatore ottico presenti una
colorazione scura senza la zona ver-
de centrale, provvedere alla sua rica-
rica;
❒non svuotare l’impianto di raffredda-
mento del motore.
AVVERTENZA Se il veicolo è dotato di si-
stema d’allarme, disinserire l’allarme con
il telecomando.
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50
km/h. Evitate le buche, non
salire sui gradini o marcia-
piedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare il veicolo ed il man-
to stradale.
ATTENZIONE
133-144 Ducato IT 6-11-2007 9:15 Pagina 144

145
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

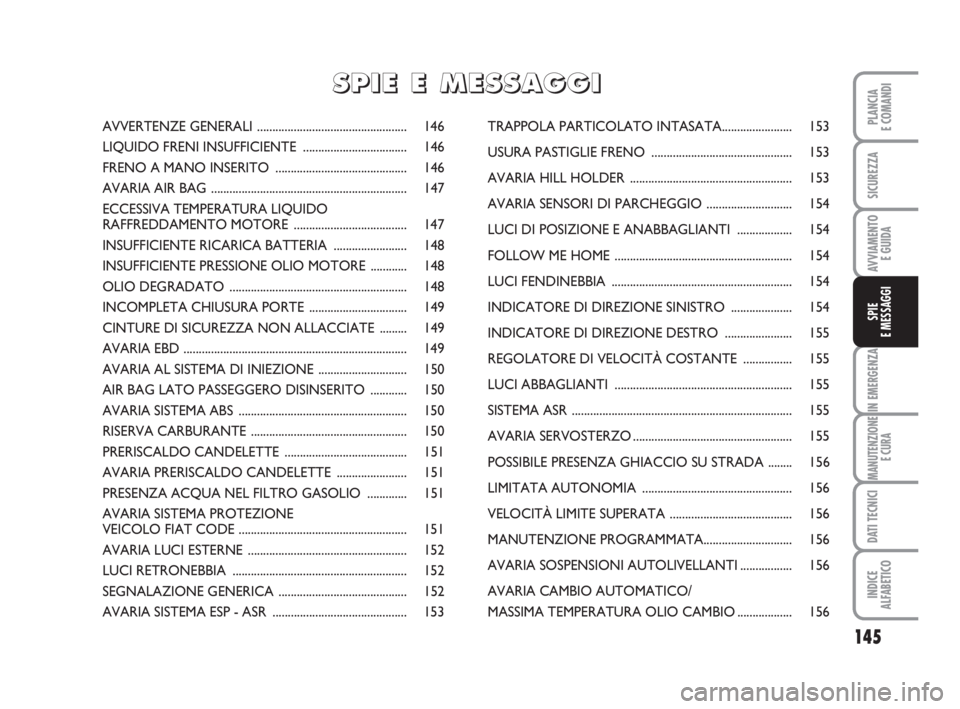

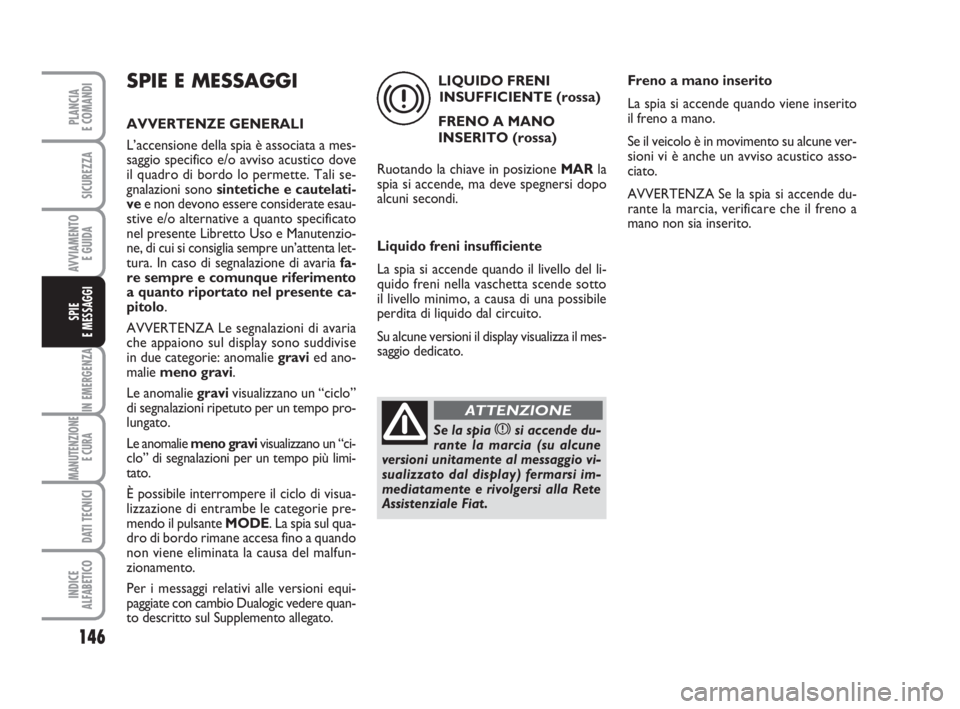

AVVERTENZE GENERALI ................................................. 146
LIQUIDO FRENI INSUFFICIENTE .................................. 146
FRENO A MANO INSERITO ........................................... 146
AVARIA AIR BAG ................................................................ 147
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 147
INSUFFICIENTE RICARICA BATTERIA ........................ 148
INSUFFICIENTE PRESSIONE OLIO MOTORE ............ 148
OLIO DEGRADATO .......................................................... 148

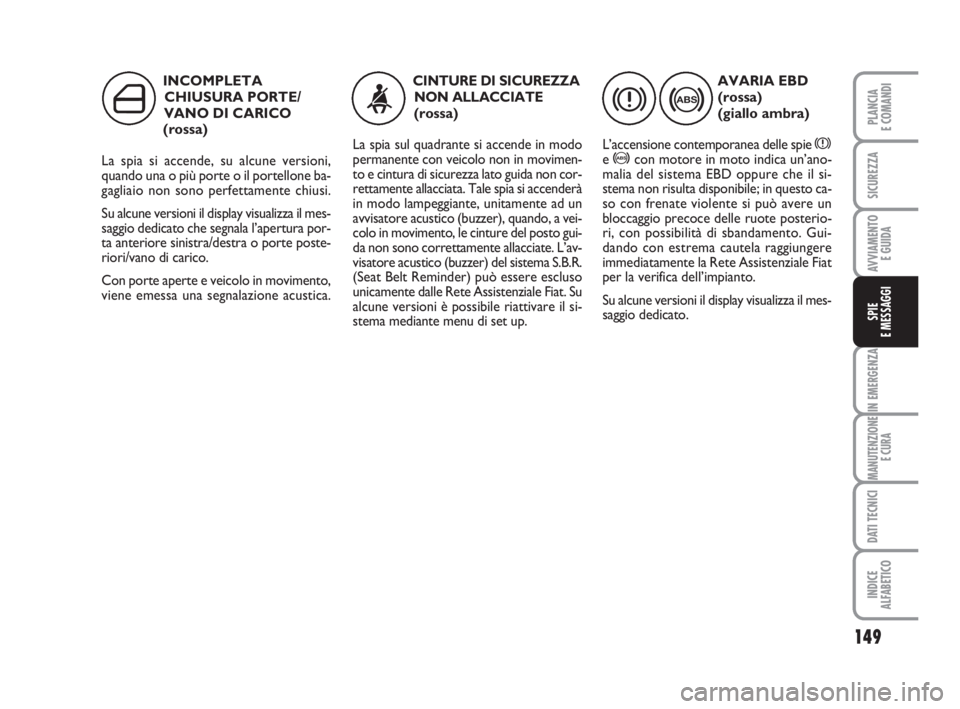

INCOMPLETA CHIUSURA PORTE ................................ 149
CINTURE DI SICUREZZA NON ALLACCIATE .........149
AVARIA EBD ......................................................................... 149
AVARIA AL SISTEMA DI INIEZIONE ............................. 150
AIR BAG LATO PASSEGGERO DISINSERITO ............ 150
AVARIA SISTEMA ABS ....................................................... 150
RISERVA CARBURANTE ................................................... 150
PRERISCALDO CANDELETTE ........................................ 151
AVARIA PRERISCALDO CANDELETTE ....................... 151
PRESENZA ACQUA NEL FILTRO GASOLIO ............. 151
AVARIA SISTEMA PROTEZIONE
VEICOLO FIAT CODE ....................................................... 151
AVARIA LUCI ESTERNE .................................................... 152
LUCI RETRONEBBIA ......................................................... 152
SEGNALAZIONE GENERICA .......................................... 152
AVARIA SISTEMA ESP - ASR ............................................ 153TRAPPOLA PARTICOLATO INTASATA....................... 153
USURA PASTIGLIE FRENO .............................................. 153
AVARIA HILL HOLDER ..................................................... 153
AVARIA SENSORI DI PARCHEGGIO ............................ 154
LUCI DI POSIZIONE E ANABBAGLIANTI .................. 154
FOLLOW ME HOME .......................................................... 154
LUCI FENDINEBBIA ........................................................... 154
INDICATORE DI DIREZIONE SINISTRO .................... 154
INDICATORE DI DIREZIONE DESTRO ...................... 155
REGOLATORE DI VELOCITÀ COSTANTE ................ 155
LUCI ABBAGLIANTI .......................................................... 155
SISTEMA ASR ........................................................................ 155
AVARIA SERVOSTERZO.................................................... 155
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 156
LIMITATA AUTONOMIA ................................................. 156
VELOCITÀ LIMITE SUPERATA ........................................ 156
MANUTENZIONE PROGRAMMATA............................. 156
AVARIA SOSPENSIONI AUTOLIVELLANTI................. 156
AVARIA CAMBIO AUTOMATICO/
MASSIMA TEMPERATURA OLIO CAMBIO ..................156
SS S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I
145-156 Ducato IT 6-11-2007 9:15 Pagina 145

146
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
È possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MODE. La spia sul qua-
dro di bordo rimane accesa fino a quando
non viene eliminata la causa del malfun-
zionamento.
Per i messaggi relativi alle versioni equi-
paggiate con cambio Dualogic vedere quan-
to descritto sul Supplemento allegato.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se il veicolo è in movimento su alcune ver-
sioni vi è anche un avviso acustico asso-
ciato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.
145-156 Ducato IT 6-11-2007 9:15 Pagina 146

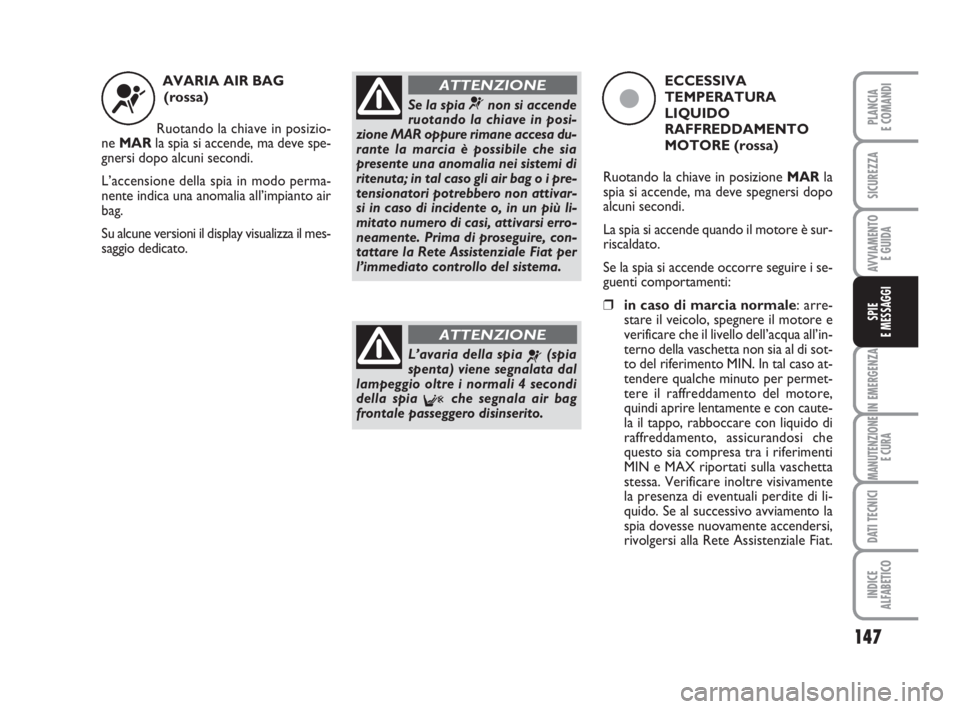

147
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
¬Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
Fche segnala air bag
frontale passeggero disinserito.
ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare il veicolo, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere qualche minuto per permet-
tere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente
la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Fiat.
ç
145-156 Ducato IT 6-11-2007 9:15 Pagina 147

INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO DEGRADATO
(rossa) (dove previsto)
Insufficiente pressione olio motore
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
v
Se la spia vsi accende
durante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) arrestare im-
mediatamente il motore e rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE

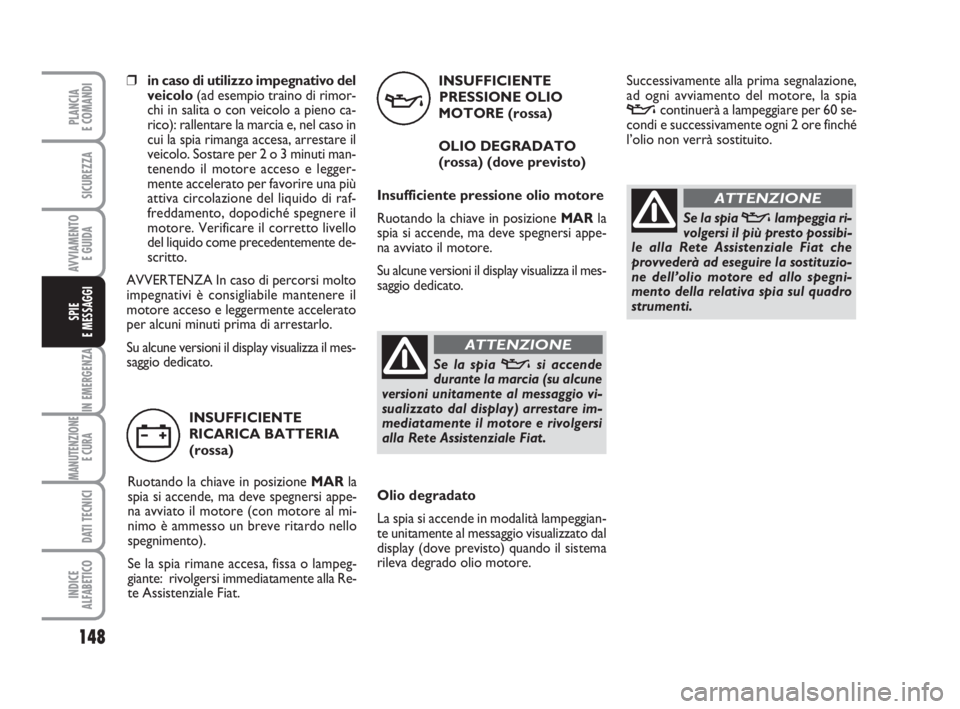

148
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
❒in caso di utilizzo impegnativo del
veicolo(ad esempio traino di rimor-
chi in salita o con veicolo a pieno ca-
rico): rallentare la marcia e, nel caso in
cui la spia rimanga accesa, arrestare il
veicolo. Sostare per 2 o 3 minuti man-
tenendo il motore acceso e legger-
mente accelerato per favorire una più
attiva circolazione del liquido di raf-
freddamento, dopodiché spegnere il
motore. Verificare il corretto livello
del liquido come precedentemente de-
scritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa, fissa o lampeg-
giante: rivolgersi immediatamente alla Re-
te Assistenziale Fiat.
w
Olio degradato
La spia si accende in modalità lampeggian-
te unitamente al messaggio visualizzato dal
display (dove previsto) quando il sistema
rileva degrado olio motore.Successivamente alla prima segnalazione,
ad ogni avviamento del motore, la spia
vcontinuerà a lampeggiare per 60 se-
condi e successivamente ogni 2 ore finché
l’olio non verrà sostituito.
Se la spia vlampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Fiat che
provvederà ad eseguire la sostituzio-
ne dell’olio motore ed allo spegni-
mento della relativa spia sul quadro
strumenti.
ATTENZIONE
145-156 Ducato IT 6-11-2007 9:15 Pagina 148

149
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
INCOMPLETA
CHIUSURA PORTE/
VANO DI CARICO
(rossa)
La spia si accende, su alcune versioni,
quando una o più porte o il portellone ba-
gagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il mes-
saggio dedicato che segnala l’apertura por-
ta anteriore sinistra/destra o porte poste-
riori/vano di carico.
Con porte aperte e veicolo in movimento,
viene emessa una segnalazione acustica.
´
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
xe >con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento. Gui-
dando con estrema cautela raggiungere
immediatamente la Rete Assistenziale Fiat
per la verifica dell’impianto.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x>
CINTURE DI SICUREZZA
NON ALLACCIATE
(rossa)
La spia sul quadrante si accende in modo
permanente con veicolo non in movimen-
to e cintura di sicurezza lato guida non cor-
rettamente allacciata. Tale spia si accenderà
in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer), quando, a vei-
colo in movimento, le cinture del posto gui-
da non sono correttamente allacciate. L’av-
visatore acustico (buzzer) del sistema S.B.R.
(Seat Belt Reminder) può essere escluso
unicamente dalle Rete Assistenziale Fiat. Su
alcune versioni è possibile riattivare il si-
stema mediante menu di set up.<
145-156 Ducato IT 6-11-2007 9:15 Pagina 149
