FIAT DUCATO 2008 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2008, Model line: DUCATO, Model: FIAT DUCATO 2008Pages: 282, tamaño PDF: 4.68 MB
Page 231 of 282
230
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1860 ÷ 1925
1075 ÷ 1140
1630
1650
3000
2500
750
100
150160 Multijet
1910 ÷ 1975
1025 ÷ 1090
1630
1650
3000
2500
750
100
150 100 Multijet
1845 ÷ 1910
1090 ÷ 1155
1630
1650
3000
2000
750
100
150

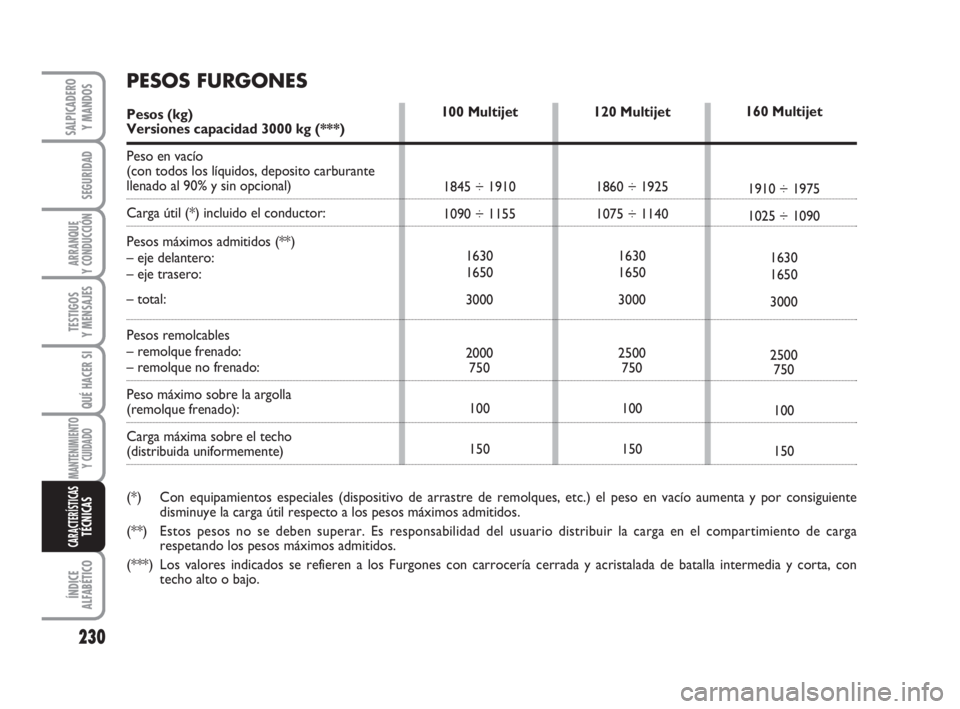

PESOS FURGONES
Pesos (kg)Versiones capacidad 3000 kg (***)
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
Carga máxima sobre el techo
(distribuida uniformemente)
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
(***) Los valores indicados se refieren a los Furgones con carrocería cerrada y acristalada de batalla intermedia y corta, con
techo alto o bajo.
211-269 Ducato E 6-11-2007 14:17 Pagina 230
Page 232 of 282
231
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1860 ÷ 2000
1300 ÷ 1440
1750
1900
3300
2500
750
100
150120 Multijet
1910 ÷ 2050
1250 ÷ 1390
1750
1900
3300
2500
750
100
150 100 Multijet
1845 ÷ 1985
1315 ÷ 1455
1750
1900
3300
2000
750
100
150

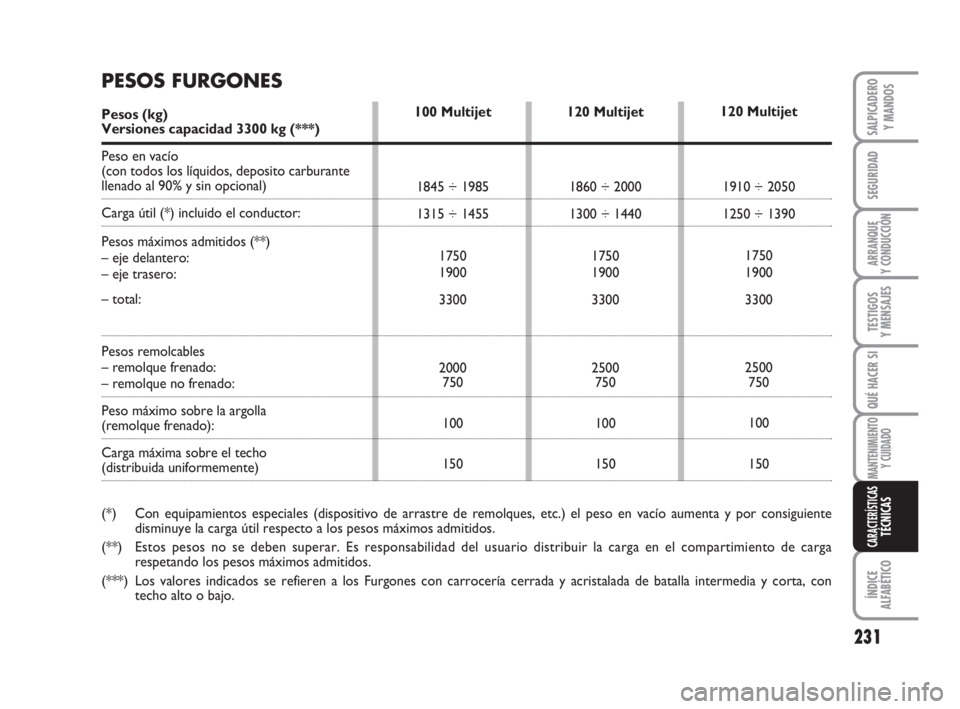

PESOS FURGONES
Pesos (kg)Versiones capacidad 3300 kg (***)
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
Carga máxima sobre el techo
(distribuida uniformemente)
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
(***) Los valores indicados se refieren a los Furgones con carrocería cerrada y acristalada de batalla intermedia y corta, con
techo alto o bajo.
211-269 Ducato E 6-11-2007 14:17 Pagina 231
Page 233 of 282
232
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1860 ÷ 2000
1500 ÷ 1640
1850
2000
3500
2500
750
100
150160 Multijet
1910 ÷ 2050
1450 ÷ 1590
1850
2000
3500
2500
750
100
150 100 Multijet
1845 ÷ 1985
1515 ÷ 1655
1850
2000
3500
2000
750
100
150

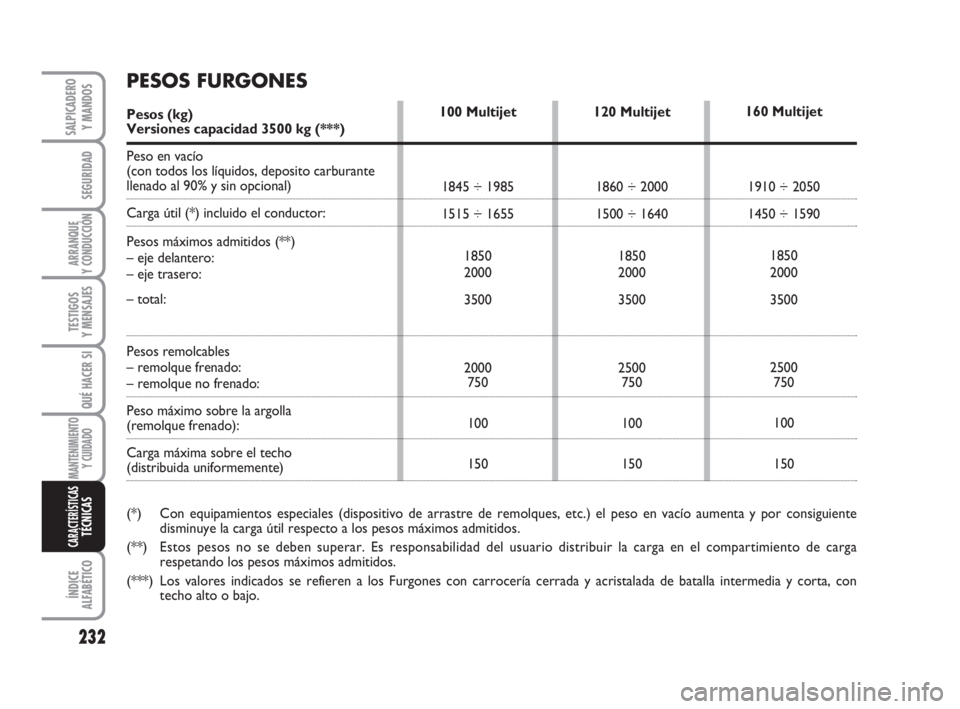

PESOS FURGONES
Pesos (kg)Versiones capacidad 3500 kg (***)
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
Carga máxima sobre el techo
(distribuida uniformemente)
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
(***) Los valores indicados se refieren a los Furgones con carrocería cerrada y acristalada de batalla intermedia y corta, con
techo alto o bajo.
211-269 Ducato E 6-11-2007 14:17 Pagina 232
Page 234 of 282
233
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1940 ÷ 2090
1410 ÷ 1560
2100
2400
3500
3000
750
120
150160 Multijet
1990 ÷ 2140
1360 ÷ 1510
2100
2400
3500
3000
750
120
150

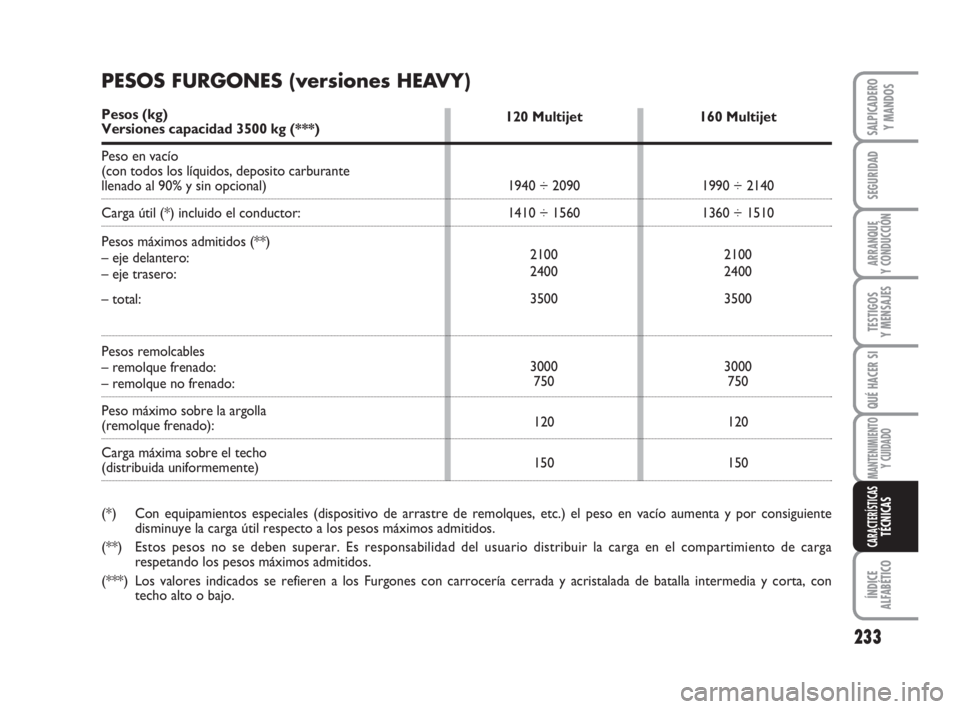

PESOS FURGONES (versiones HEAVY)
Pesos (kg)Versiones capacidad 3500 kg (***)
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
Carga máxima sobre el techo
(distribuida uniformemente)
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
(***) Los valores indicados se refieren a los Furgones con carrocería cerrada y acristalada de batalla intermedia y corta, con
techo alto o bajo.
211-269 Ducato E 6-11-2007 14:17 Pagina 233
Page 235 of 282
234
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
2010 ÷ 2135
1865÷ 1990
2100
2400
4000
2500
750
100
150160 Multijet
2060 ÷ 2185
1815 ÷ 1940
2100
2400
4000
2500
750
100
150

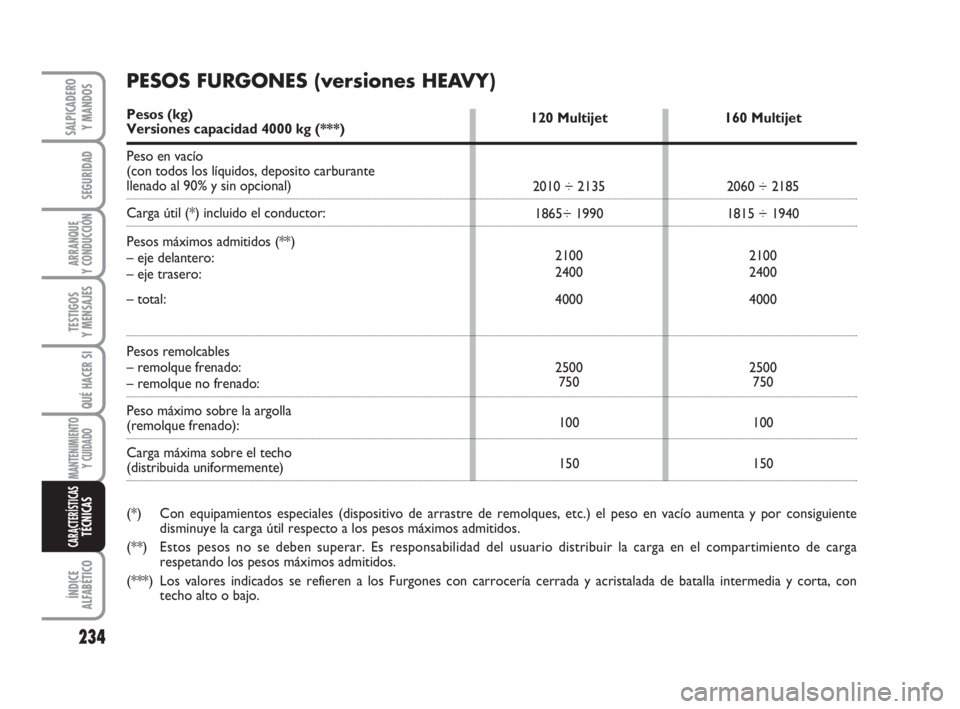

PESOS FURGONES (versiones HEAVY)
Pesos (kg)Versiones capacidad 4000 kg (***)
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
Carga máxima sobre el techo
(distribuida uniformemente)
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
(***) Los valores indicados se refieren a los Furgones con carrocería cerrada y acristalada de batalla intermedia y corta, con
techo alto o bajo.
211-269 Ducato E 6-11-2007 14:17 Pagina 234
Page 236 of 282
235
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1810 ÷ 1855
1125 ÷ 1145
1630
1650
2935/3000
2500
750
100160 Multijet
1860 ÷ 1905
1095 ÷ 1140
1630
1650
2935/3000
2500
750
100 100 Multijet
1795 ÷ 1840
1125 ÷ 1160
1630
1650
2920/3000
2000
750
100

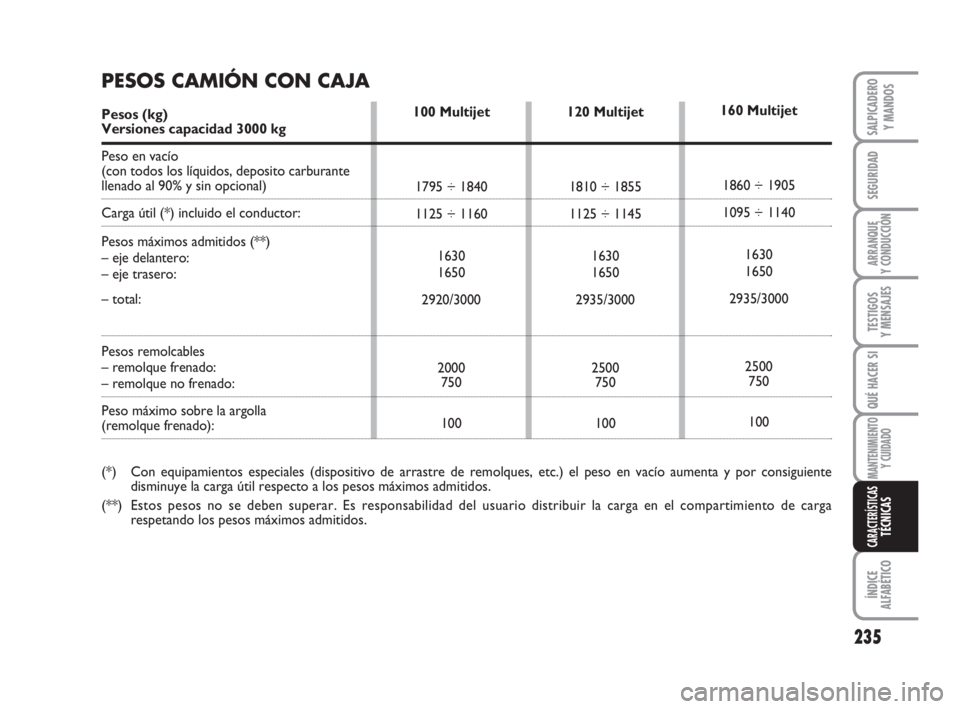

PESOS CAMIÓN CON CAJA
Pesos (kg)Versiones capacidad 3000 kg
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
211-269 Ducato E 6-11-2007 14:17 Pagina 235
Page 237 of 282
236
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1810 ÷ 1910
1390 ÷ 1435
1750
1900
3245/3300
2500
750
100160 Multijet
1860 ÷ 1960
1340 ÷ 1440
1750
1900
3245/3300
2500
750
100 100 Multijet
1795 ÷ 1895
1405 ÷ 1435
1750
1900
3230/3300
2000
750
100

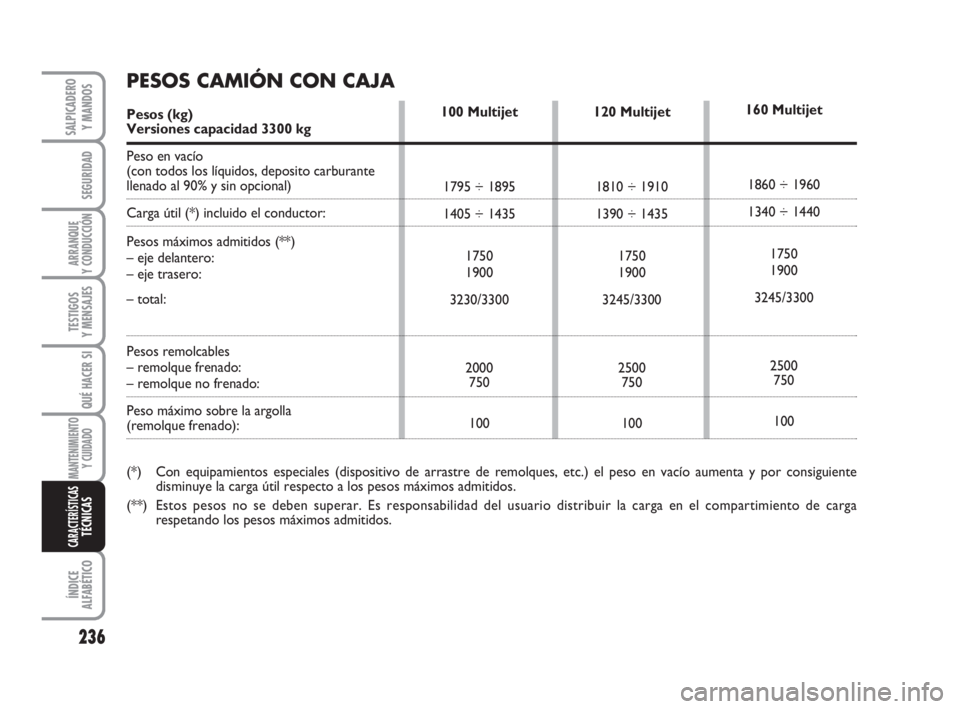

PESOS CAMIÓN CON CAJA
Pesos (kg)Versiones capacidad 3300 kg
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
211-269 Ducato E 6-11-2007 14:17 Pagina 236
Page 238 of 282
237
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1810 ÷ 1910
1535 ÷ 1590
1850
2000
3345/3500
2500
750
100160 Multijet
1860 ÷ 1960
1540 ÷ 1640
1850
2000
3345/3500
2500
750
100 100 Multijet
1795 ÷ 1895
1535 ÷ 1605
1850
2000
3330/3500
2000
750
100

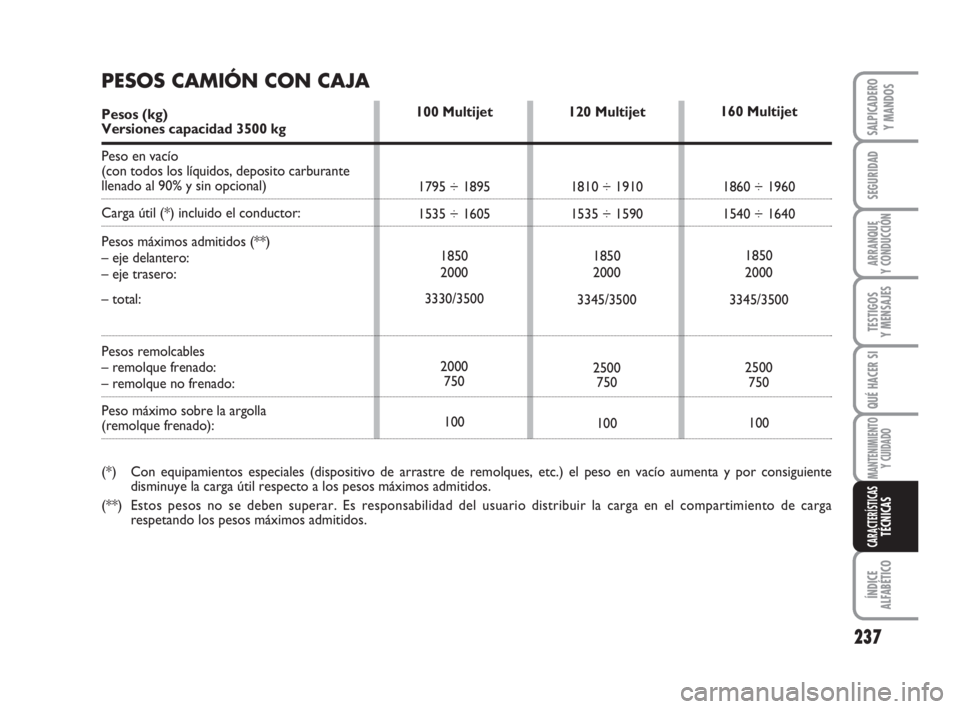

PESOS CAMIÓN CON CAJA
Pesos (kg)Versiones capacidad 3500 kg
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
211-269 Ducato E 6-11-2007 14:17 Pagina 237
Page 239 of 282
238
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1895 ÷ 1985
1515 ÷ 1605
2100
2400
3500
2500
750
120160 Multijet
1945 ÷ 2035
1465 ÷ 1555
2100
2400
3500
2500
750
120

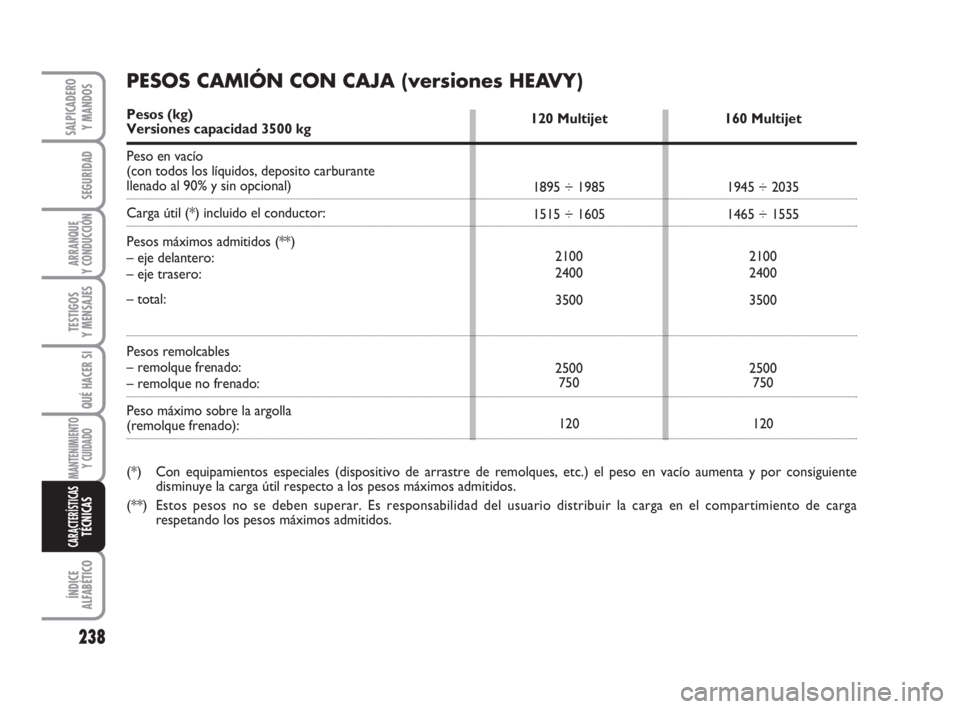

PESOS CAMIÓN CON CAJA (versiones HEAVY)
Pesos (kg)Versiones capacidad 3500 kg
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
211-269 Ducato E 6-11-2007 14:17 Pagina 238
Page 240 of 282
239
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
120 Multijet
1895 ÷ 1985
2015 ÷ 2105
2100
2400
4000
2500
750
100160 Multijet
1945 ÷ 2035
1965 ÷ 2055
2100
2400
4000
2500
750
100

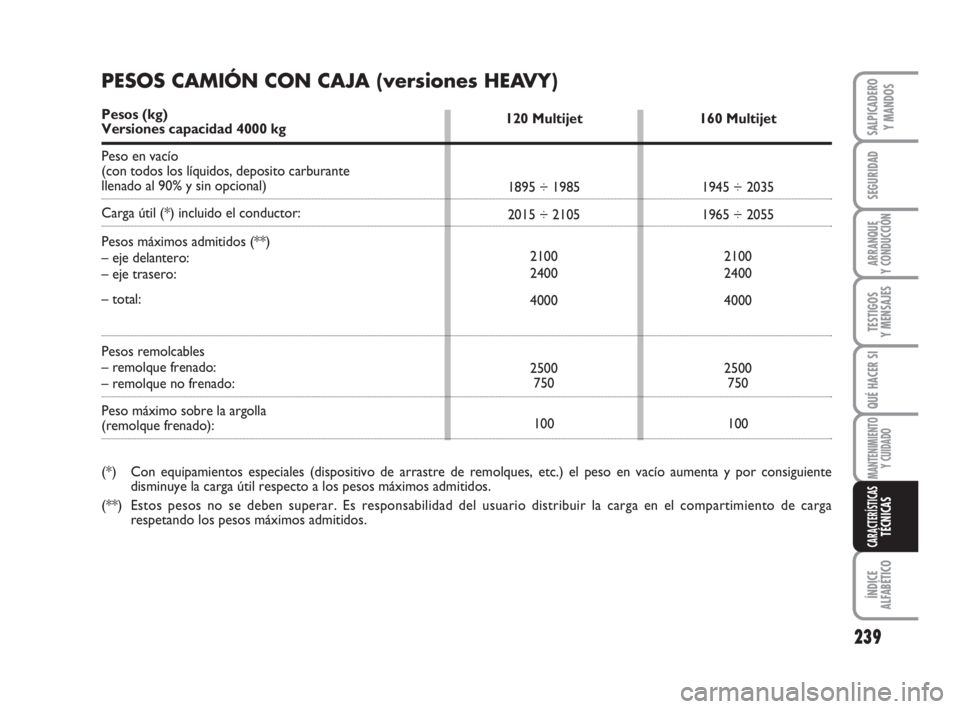

PESOS CAMIÓN CON CAJA (versiones HEAVY)
Pesos (kg)Versiones capacidad 4000 kg
Peso en vacío
(con todos los líquidos, deposito carburante
llenado al 90% y sin opcional)
Carga útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Pesos remolcables
– remolque frenado:
– remolque no frenado:
Peso máximo sobre la argolla
(remolque frenado):
(*) Con equipamientos especiales (dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y por consiguiente
disminuye la carga útil respecto a los pesos máximos admitidos.
(**)Estos pesos no se deben superar. Es responsabilidad del usuario distribuir la carga en el compartimiento de carga
respetando los pesos máximos admitidos.
211-269 Ducato E 6-11-2007 14:17 Pagina 239
