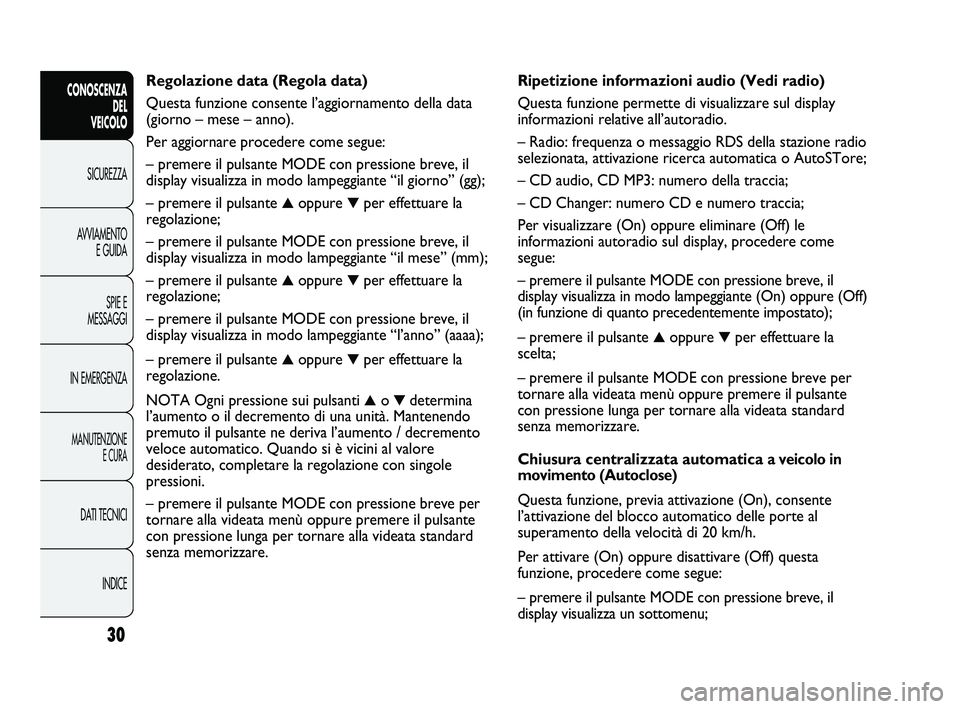

Ripetizione informazioni audio (Vedi radio)
Questa funzione permette di visualizzare sul display
informazioni relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio
selezionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
– CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le
informazioni autoradio sul display, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Chiusura centralizzata automatica
a veicolo in
movimento (Autoclose)
Questa funzione, previa attivazione (On), consente
l’attivazione del blocco automatico delle porte al
superamento della velocità di 20 km/h.
Per attivare (On) oppure disattivare (Off) questa
funzione, procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza un sottomenu; Regolazione data (Regola data)
Questa funzione consente l’aggiornamento della data
(giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il giorno” (gg);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il mese” (mm);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “l’anno” (aaaa);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione.
NOTA Ogni pressione sui pulsanti
▲o ▼determina
l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento / decremento
veloce automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
30
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 30

31
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– nel caso in cui si entra nel sottomenù “Distanze”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km” oppure “mi” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Consumi”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quanto precedentemente impostato);
Se l’unità di misura distanza impostata è “km” il display
consente l’impostazione dell’unità di misura (km/l
oppure l/100km) riferita alla quantità di carburante
consumato.
Se l’unità di misura distanza impostata è “mi” il display
visualizzerà la quantità di carburante consumato in “mpg”.
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Temperatura”:
premendo il pulsante MODE con pressione breve, il
display visualizza “°C” oppure “°F” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
Una volta effettuata la regolazione, premere il pulsante
MODE con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu. – premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata sottomenù oppure premere il
pulsante con pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu.

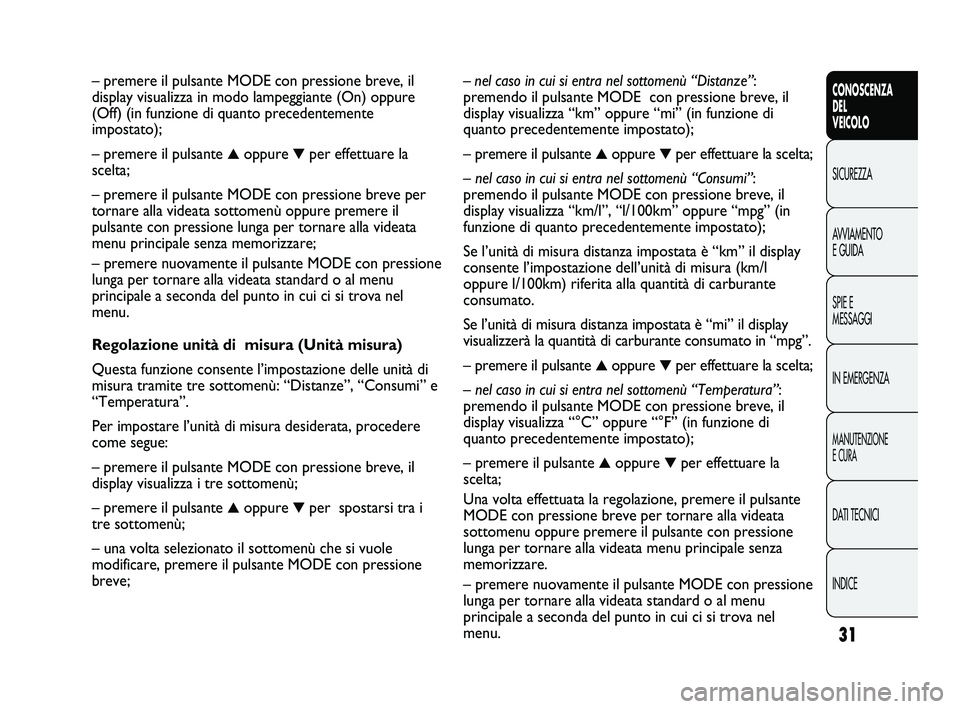

Regolazione unità di misura (Unità misura)
Questa funzione consente l’impostazione delle unità di
misura tramite tre sottomenù: “Distanze”, “Consumi” e
“Temperatura”.
Per impostare l’unità di misura desiderata, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza i tre sottomenù;
– premere il pulsante
▲oppure ▼per spostarsi tra i
tre sottomenù;
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante MODE con pressione
breve;
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 31

– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione volume tasti (Vol. tasti)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica che accompagna la
pressione dei pulsanti MODE,
▲e ▼.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Riattivazione buzzer per segnalazione S.B.R.
(Buzz. cinture)
La funzione è visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte della Rete
Assistenziale Fiat (vedere capitolo “Sicurezza” al

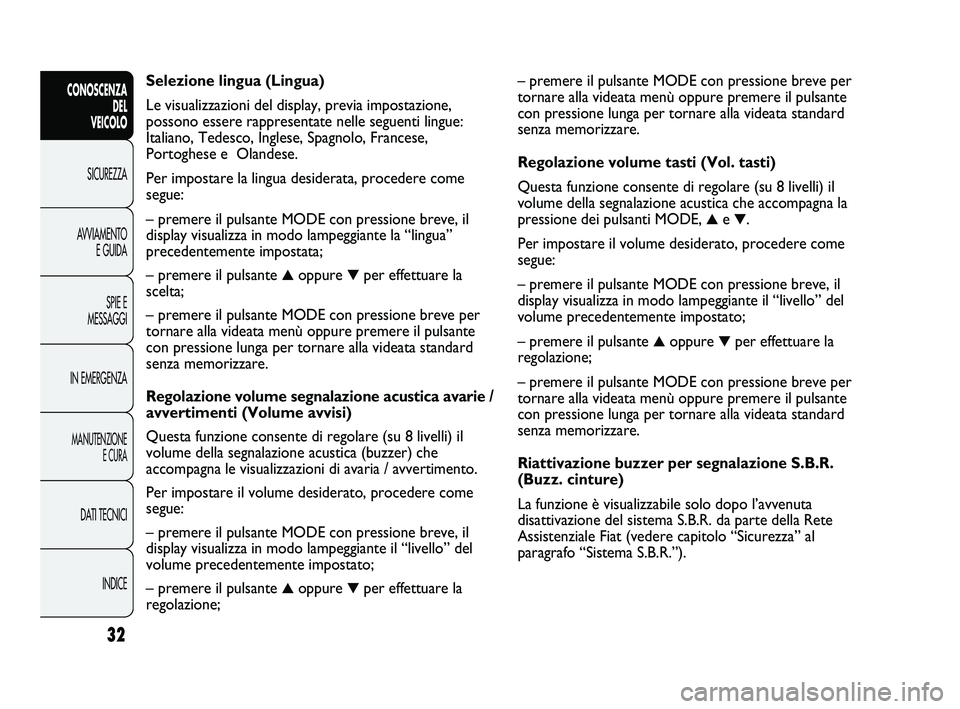

paragrafo “Sistema S.B.R.”). Selezione lingua (Lingua)
Le visualizzazioni del display, previa impostazione,
possono essere rappresentate nelle seguenti lingue:
Italiano, Tedesco, Inglese, Spagnolo, Francese,
Portoghese e Olandese.
Per impostare la lingua desiderata, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione volume segnalazione acustica avarie /
avvertimenti (Volume avvisi)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica (buzzer) che
accompagna le visualizzazioni di avaria / avvertimento.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
32
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 32

33
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
NOTA Il “Piano di Manutenzione Programmata”
prevede intervalli di manutenzione differenti in base alla
motorizzazione; questa visualizzazione appare
automaticamente, con chiave in posizione
MAR, a partire
da 2.000 km (oppure 1.240 mi) e viene riproposta ogni
200 km (oppure 124 mi). Analogamente vengono
riproposti messaggi di avviso cambio olio. Mediante i
tasti
▲e ▼è possibile visualizzare alternativamente le
informazioni di scadenza manutenzione programmata e
sostituzione olio motore. Al di sotto dei 200 km le
segnalazioni vengono proposte a scadenza più
ravvicinata. La visualizzazione sarà in km o miglia a
seconda dell’impostazione effettuata nell’unità misura.
Quando la manutenzione programmata (“tagliando”) è
prossima alla scadenza prevista, ruotando la chiave di
avviamento in posizione
MAR, sul display apparirà la
scritta “Service” seguita dal numero di chilometri/miglia
mancanti alla manutenzione del veicolo. Rivolgersi alla
Rete Assistenziale Fiat che provvederà, oltre alle
operazioni di manutenzione previste dal “Piano di
manutenzione programmata” all’azzeramento di tale

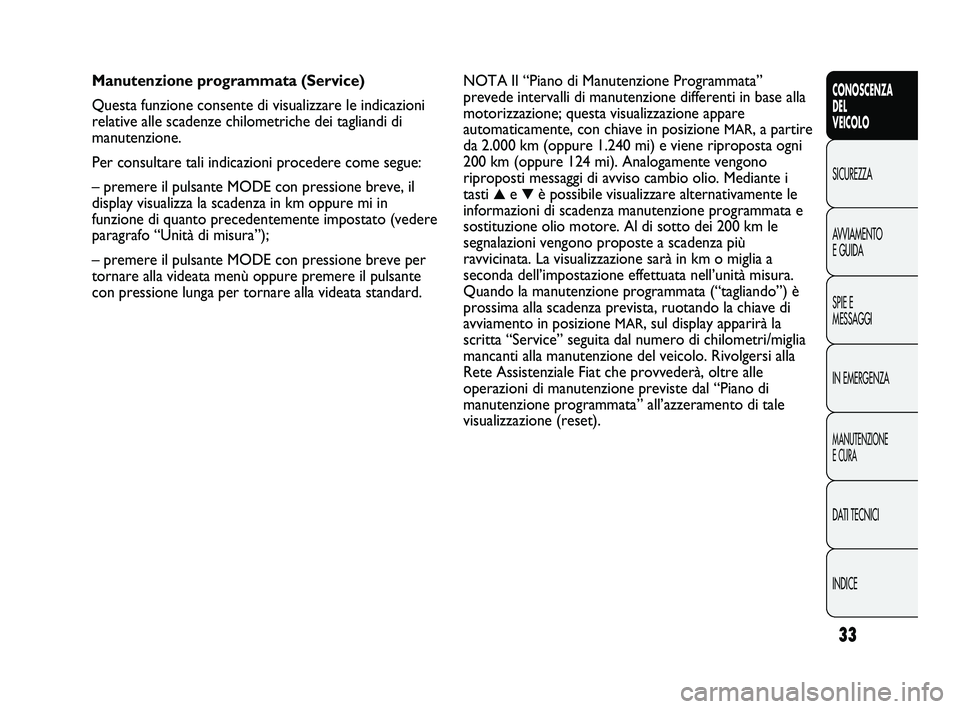

visualizzazione (reset). Manutenzione programmata (Service)
Questa funzione consente di visualizzare le indicazioni
relative alle scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza la scadenza in km oppure mi in
funzione di quanto precedentemente impostato (vedere
paragrafo “Unità di misura”);
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard.
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 33

34
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1009i F0N1010i
F0N1011i F0N1013i
F0N1014i F0N1009iF0N1009i
F0N1015iF0N1016i

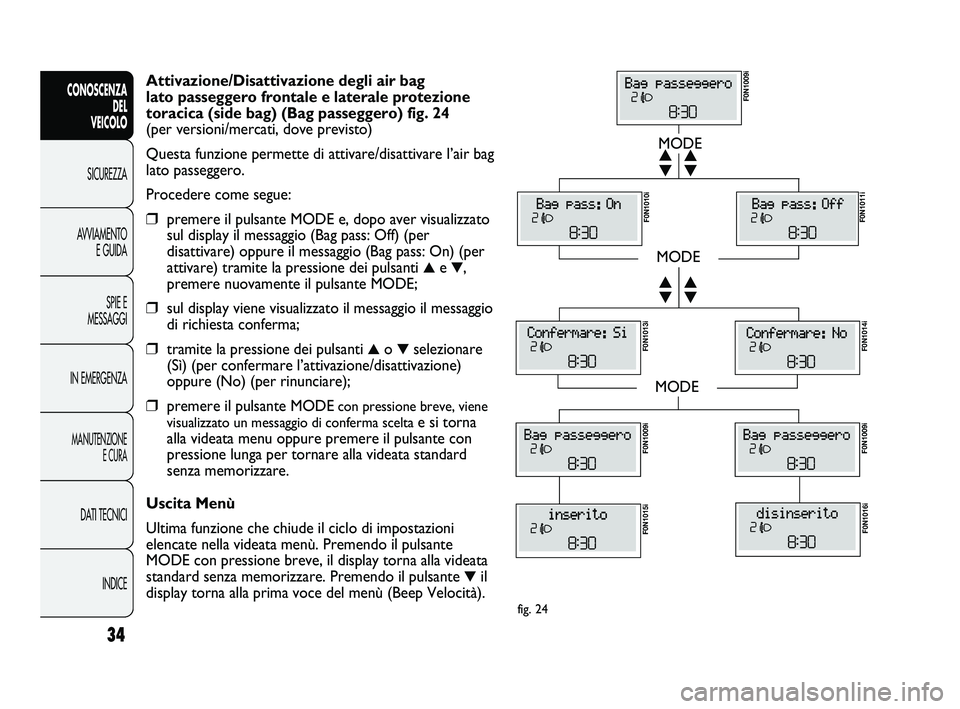

Attivazione/Disattivazione degli air bag
lato passeggero frontale e laterale protezione
toracica (side bag) (Bag passeggero) fig. 24
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare l’air bag
lato passeggero.
Procedere come segue:
❒premere il pulsante MODE e, dopo aver visualizzato
sul display il messaggio (Bag pass: Off) (per
disattivare) oppure il messaggio (Bag pass: On) (per
attivare) tramite la pressione dei pulsanti
▲e ▼,
premere nuovamente il pulsante MODE;
❒sul display viene visualizzato il messaggio il messaggio
di richiesta conferma;
❒tramite la pressione dei pulsanti ▲o ▼selezionare
(Sì) (per confermare l’attivazione/disattivazione)
oppure (No) (per rinunciare);
❒premere il pulsante MODEcon pressione breve, viene
visualizzato un messaggio di conferma scelta
e si torna
alla videata menu oppure premere il pulsante con
pressione lunga per tornare alla videata standard
senza memorizzare.
Uscita Menù
Ultima funzione che chiude il ciclo di impostazioni
elencate nella videata menù. Premendo il pulsante
MODE con pressione breve, il display torna alla videata
standard senza memorizzare. Premendo il pulsante
▼il
display torna alla prima voce del menù (Beep Velocità).
fig. 24
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 34

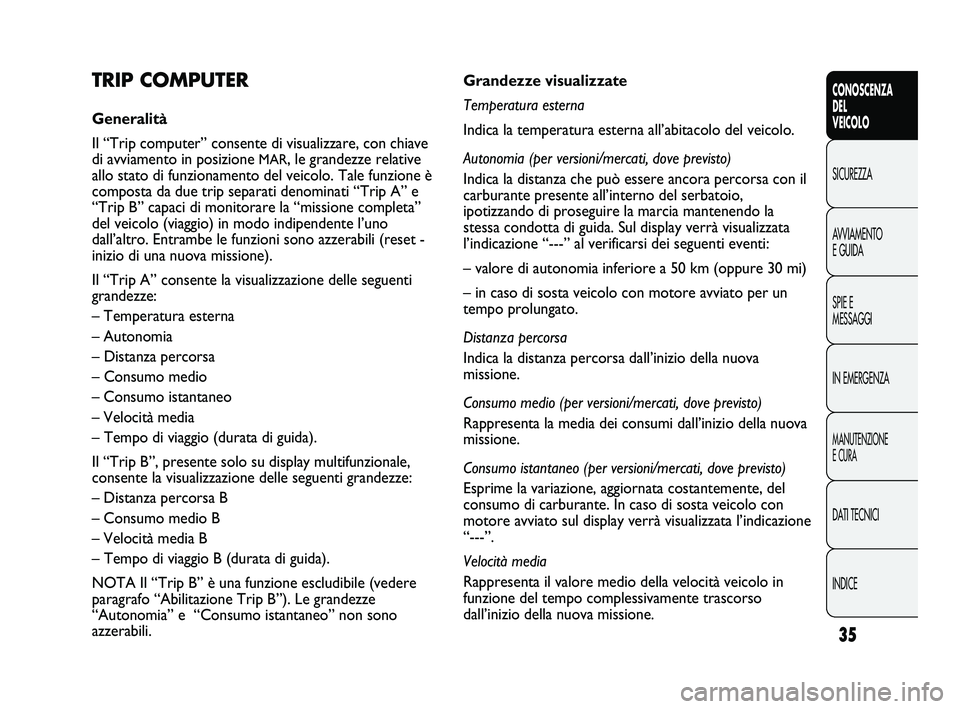

35
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Grandezze visualizzate
Temperatura esterna
Indica la temperatura esterna all’abitacolo del veicolo.
Autonomia (per versioni/mercati, dove previsto)
Indica la distanza che può essere ancora percorsa con il
carburante presente all’interno del serbatoio,
ipotizzando di proseguire la marcia mantenendo la
stessa condotta di guida. Sul display verrà visualizzata
l’indicazione “---” al verificarsi dei seguenti eventi:
– valore di autonomia inferiore a 50 km (oppure 30 mi)
– in caso di sosta veicolo con motore avviato per un
tempo prolungato.
Distanza percorsa
Indica la distanza percorsa dall’inizio della nuova
missione.
Consumo medio (per versioni/mercati, dove previsto)
Rappresenta la media dei consumi dall’inizio della nuova
missione.
Consumo istantaneo (per versioni/mercati, dove previsto)
Esprime la variazione, aggiornata costantemente, del
consumo di carburante. In caso di sosta veicolo con
motore avviato sul display verrà visualizzata l’indicazione
“---”.
Velocità media
Rappresenta il valore medio della velocità veicolo in
funzione del tempo complessivamente trascorso
dall’inizio della nuova missione.TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualizzare, con chiave
di avviamento in posizione
MAR, le grandezze relative
allo stato di funzionamento del veicolo. Tale funzione è
composta da due trip separati denominati “Trip A” e
“Trip B” capaci di monitorare la “missione completa”
del veicolo (viaggio) in modo indipendente l’uno
dall’altro. Entrambe le funzioni sono azzerabili (reset -
inizio di una nuova missione).
Il “Trip A” consente la visualizzazione delle seguenti
grandezze:
– Temperatura esterna
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).
Il “Trip B”, presente solo su display multifunzionale,
consente la visualizzazione delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).
NOTA Il “Trip B” è una funzione escludibile (vedere
paragrafo “Abilitazione Trip B”). Le grandezze
“Autonomia” e “Consumo istantaneo” non sono
azzerabili.
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 35

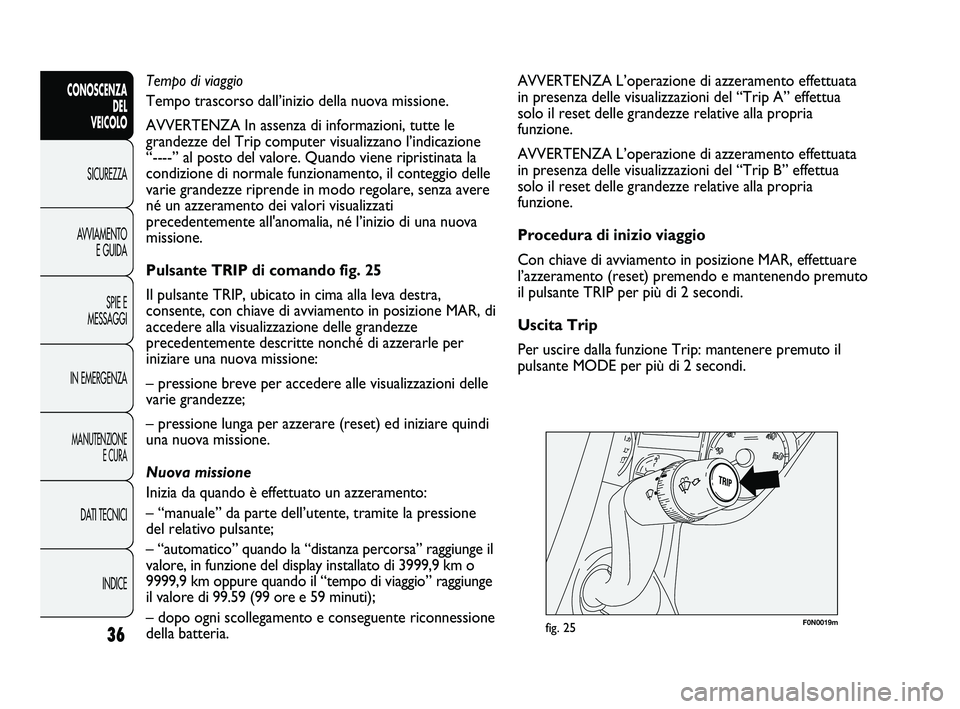

F0N0019mfig. 25
AVVERTENZA L’operazione di azzeramento effettuata
in presenza delle visualizzazioni del “Trip A” effettua
solo il reset delle grandezze relative alla propria
funzione.
AVVERTENZA L’operazione di azzeramento effettuata
in presenza delle visualizzazioni del “Trip B” effettua
solo il reset delle grandezze relative alla propria
funzione.
Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare
l’azzeramento (reset) premendo e mantenendo premuto
il pulsante TRIP per più di 2 secondi.
Uscita Trip
Per uscire dalla funzione Trip: mantenere premuto il
pulsante MODE per più di 2 secondi. Tempo di viaggio
Tempo trascorso dall’inizio della nuova missione.
AVVERTENZA In assenza di informazioni, tutte le
grandezze del Trip computer visualizzano l’indicazione
“----” al posto del valore. Quando viene ripristinata la
condizione di normale funzionamento, il conteggio delle
varie grandezze riprende in modo regolare, senza avere
né un azzeramento dei valori visualizzati
precedentemente all'anomalia, né l’inizio di una nuova
missione.
Pulsante TRIP di comando fig. 25
Il pulsante TRIP, ubicato in cima alla leva destra,
consente, con chiave di avviamento in posizione MAR, di
accedere alla visualizzazione delle grandezze
precedentemente descritte nonché di azzerarle per
iniziare una nuova missione:
– pressione breve per accedere alle visualizzazioni delle
varie grandezze;
– pressione lunga per azzerare (reset) ed iniziare quindi
una nuova missione.
Nuova missione
Inizia da quando è effettuato un azzeramento:
– “manuale” da parte dell’utente, tramite la pressione
del relativo pulsante;
– “automatico” quando la “distanza percorsa” raggiunge il
valore, in funzione del display installato di 3999,9 km o
9999,9 km oppure quando il “tempo di viaggio” raggiunge
il valore di 99.59 (99 ore e 59 minuti);
– dopo ogni scollegamento e conseguente riconnessione
della batteria.
36
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
001-036 DUCATO LUM I 7ed 12-05-2010 12:08 Pagina 36

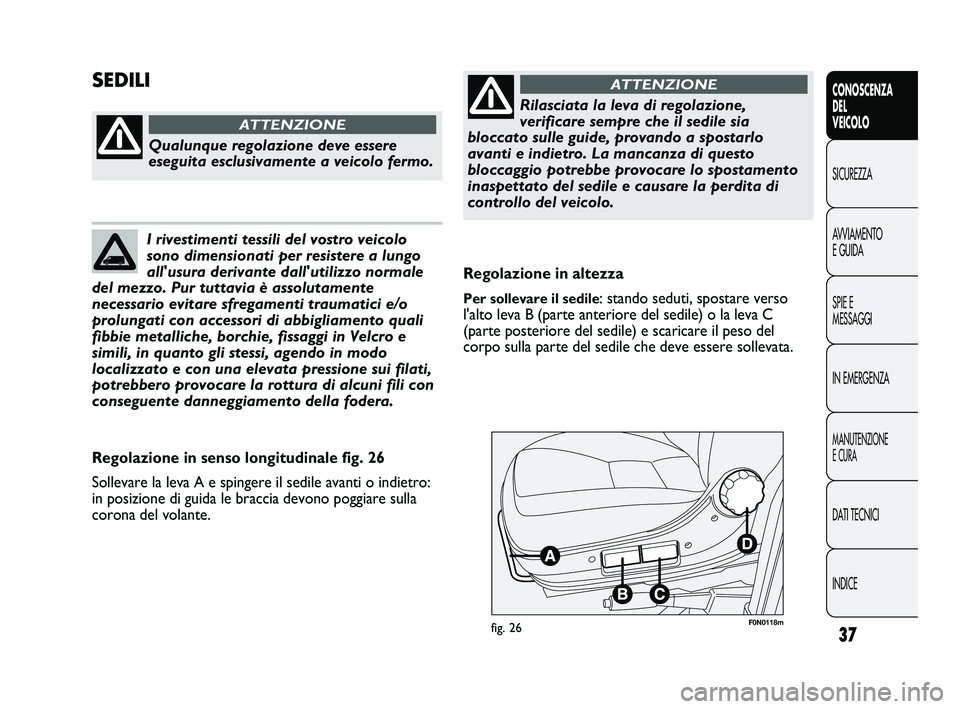

37
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0118mfig. 26
Regolazione in altezza
Per sollevare il sedile: stando seduti, spostare verso
l'alto leva B (parte anteriore del sedile) o la leva C
(parte posteriore del sedile) e scaricare il peso del
corpo sulla parte del sedile che deve essere sollevata.
SEDILI
Qualunque regolazione deve essere
eseguita esclusivamente a veicolo fermo.
ATTENZIONE
I rivestimenti tessili del vostro veicolo
sono dimensionati per resistere a lungo
all'usura derivante dall'utilizzo normale
del mezzo. Pur tuttavia è assolutamente
necessario evitare sfregamenti traumatici e/o
prolungati con accessori di abbigliamento quali
fibbie metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in modo
localizzato e con una elevata pressione sui filati,
potrebbero provocare la rottura di alcuni fili con
conseguente danneggiamento della fodera.
Regolazione in senso longitudinale fig. 26
Sollevare la leva A e spingere il sedile avanti o indietro:
in posizione di guida le braccia devono poggiare sulla
corona del volante.
Rilasciata la leva di regolazione,
verificare sempre che il sedile sia
bloccato sulle guide, provando a spostarlo
avanti e indietro. La mancanza di questo
bloccaggio potrebbe provocare lo spostamento
inaspettato del sedile e causare la perdita di
controllo del veicolo.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 37

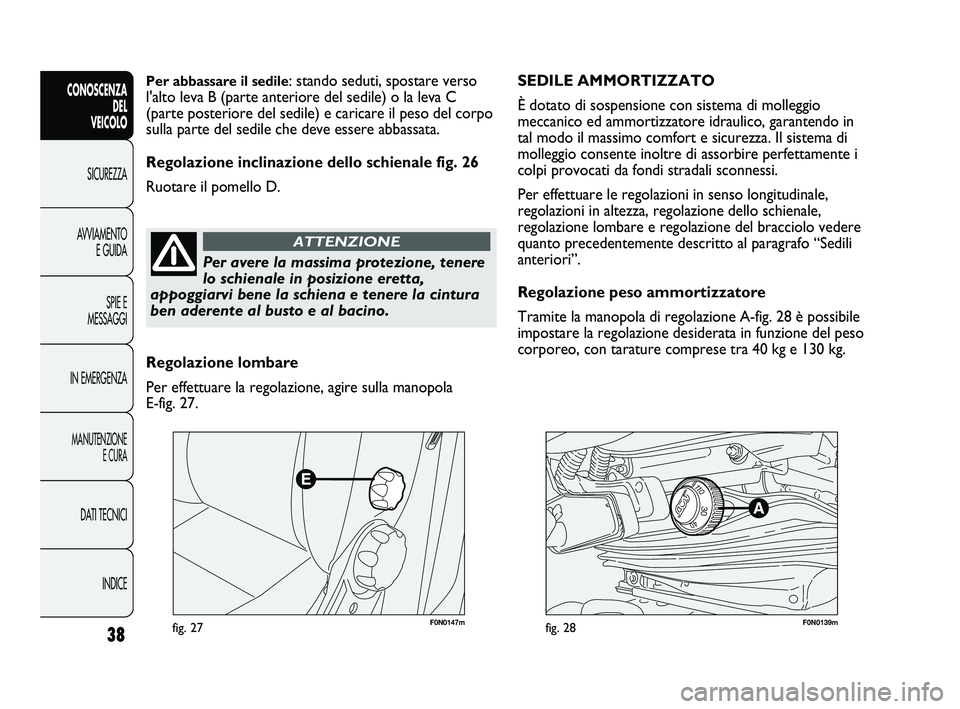

F0N0147mfig. 27F0N0139mfig. 28
SEDILE AMMORTIZZATO
È dotato di sospensione con sistema di molleggio
meccanico ed ammortizzatore idraulico, garantendo in
tal modo il massimo comfort e sicurezza. Il sistema di
molleggio consente inoltre di assorbire perfettamente i
colpi provocati da fondi stradali sconnessi.
Per effettuare le regolazioni in senso longitudinale,
regolazioni in altezza, regolazione dello schienale,
regolazione lombare e regolazione del bracciolo vedere
quanto precedentemente descritto al paragrafo “Sedili
anteriori”.
Regolazione peso ammortizzatore
Tramite la manopola di regolazione A-fig. 28 è possibile
impostare la regolazione desiderata in funzione del peso
corporeo, con tarature comprese tra 40 kg e 130 kg.Per abbassare il sedile: stando seduti, spostare verso
l'alto leva B (parte anteriore del sedile) o la leva C
(parte posteriore del sedile) e caricare il peso del corpo
sulla parte del sedile che deve essere abbassata.
Regolazione inclinazione dello schienale fig. 26
Ruotare il pomello D.
Per avere la massima protezione, tenere
lo schienale in posizione eretta,
appoggiarvi bene la schiena e tenere la cintura
ben aderente al busto e al bacino.
ATTENZIONE
Regolazione lombare
Per effettuare la regolazione, agire sulla manopola
E-fig. 27.
38
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 38

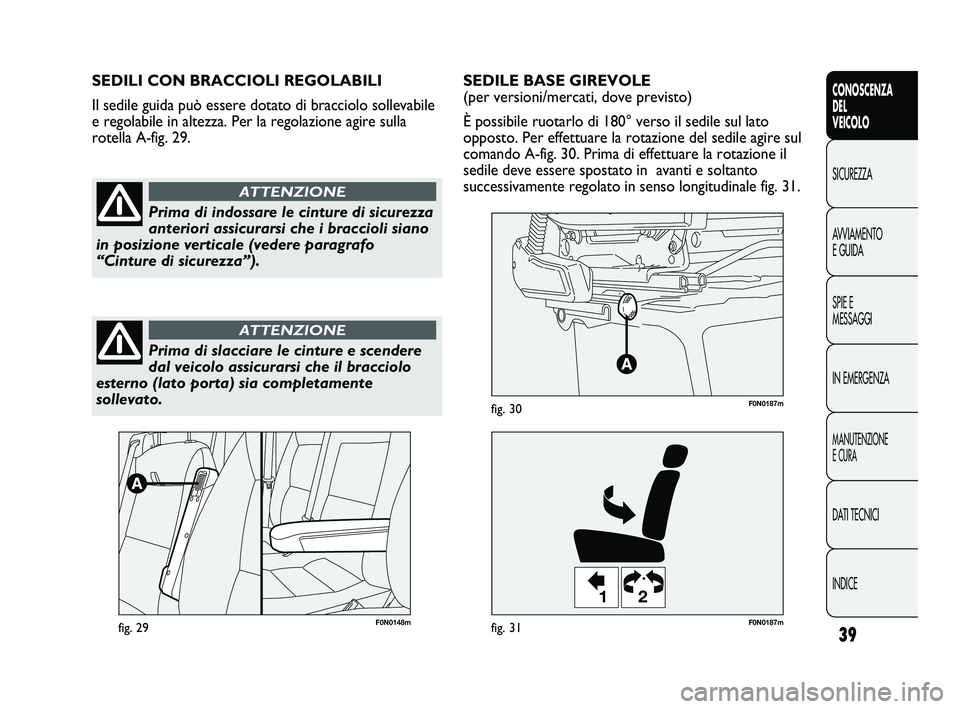

39
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0148mfig. 29
12
F0N0187mfig. 31
F0N0187mfig. 30
SEDILE BASE GIREVOLE
(per versioni/mercati, dove previsto)
È possibile ruotarlo di 180° verso il sedile sul lato
opposto. Per effettuare la rotazione del sedile agire sul
comando A-fig. 30. Prima di effettuare la rotazione il
sedile deve essere spostato in avanti e soltanto
successivamente regolato in senso longitudinale fig. 31. SEDILI CON BRACCIOLI REGOLABILI
Il sedile guida può essere dotato di bracciolo sollevabile
e regolabile in altezza. Per la regolazione agire sulla
rotella A-fig. 29.
Prima di indossare le cinture di sicurezza
anteriori assicurarsi che i braccioli siano
in posizione verticale (vedere paragrafo
“Cinture di sicurezza”).
ATTENZIONE
Prima di slacciare le cinture e scendere
dal veicolo assicurarsi che il bracciolo
esterno (lato porta) sia completamente
sollevato.
ATTENZIONE
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 39
