Page 211 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 207
KRATKA SVJETL A
Sa žarnom niti
Za zamjenu žarulje, postupite na slje-
deći način:
❒ skinite zaštitni poklopac B, sl. 203;

❒ otpustite držač žarulje A, sl. 206 s
bočnih zakački B

Page 212 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 208
SVJETL A ZA MAGLU
(gdje je opremljeno)
Za zamjenu žarulje prednjih svjetala za
maglu postupite na sljedeći način:
❒ okrenite upravljač u krajnji lijevi
položaj;

❒ odvijte vijak A i u

Page 213 of 368

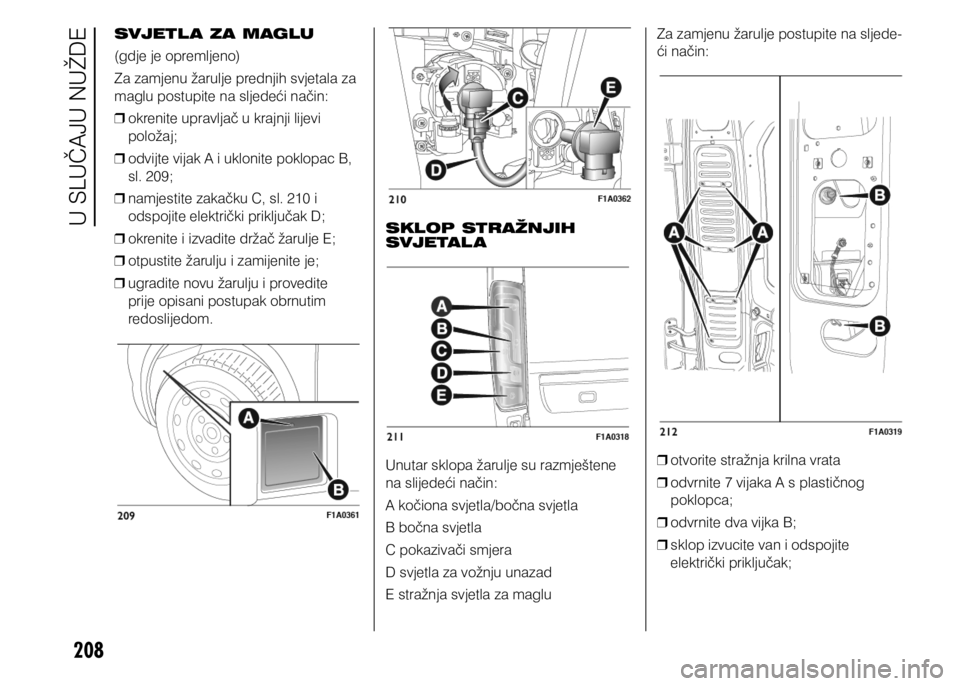

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 209

❒ odvrnite vijke C koristeći odvijač i
uklonite držač žarulje;

❒ uklonite žarulju D, E, F laganim
guranjem i okretanjem u smjeru
suprotnome od kazaljki na satu
(bajunetni priklju

Page 214 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 210

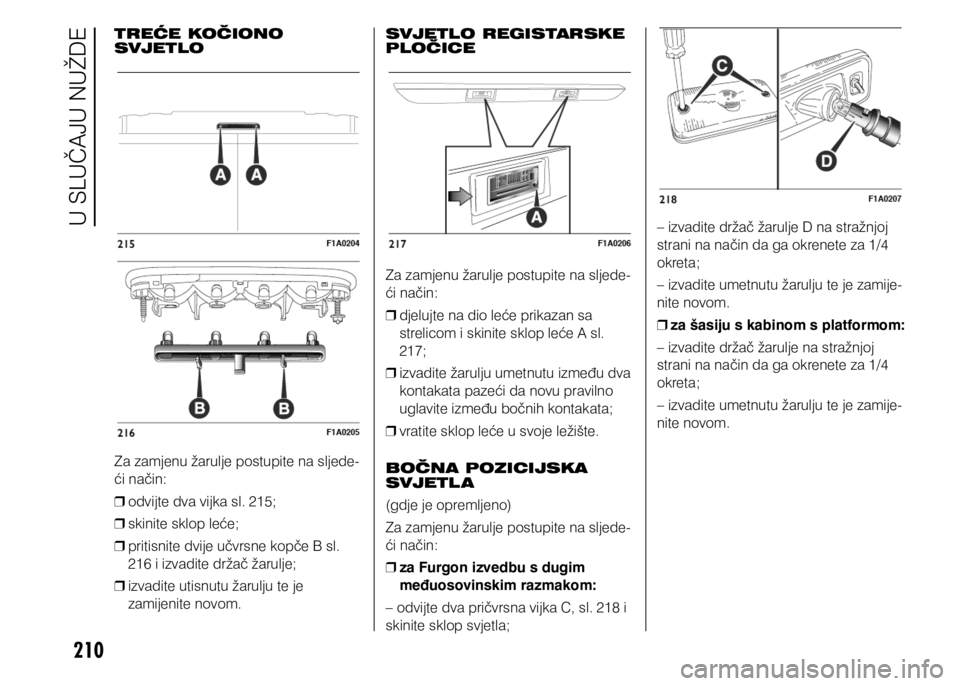

TREĆE KOČIONO
SVJETLO
Za zamjenu žarulje postupite na sljede-
ći način:
❒ odvijte dva vijka sl. 215;

❒ skinite sklop leće;

❒ pritisnite dvije učvrsne kopče B sl.
216 i izvadi

Page 215 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 211
ZAMJENA ŽARULJE
UNUTRAŠNJEG
SVJETL A
Za vrstu žarulja i odgovarajuću snagu,
pogledajte odlomak ”Vrste žarulja”.

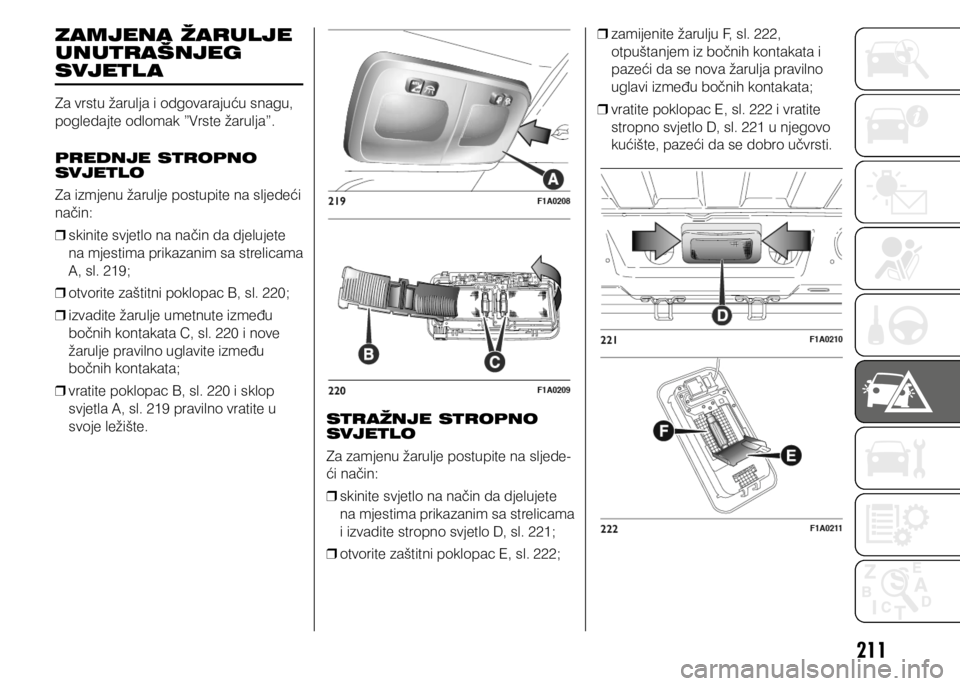

PREDNJE STROPNO
SVJETLO
Za izmjenu žarulje postupite na sljedeći
na

Page 216 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 212
AKO PREGORI
OSIGURAČ
OPĆENITO
 45)
 160) 161) 162) 163)
Osigurač je zaštitni uređaj za električni
sustav; on djeluje (tj. prekida) uglav-
nom uslijed kvara ili   nepravilnog funk-
cioniran

Page 217 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 213

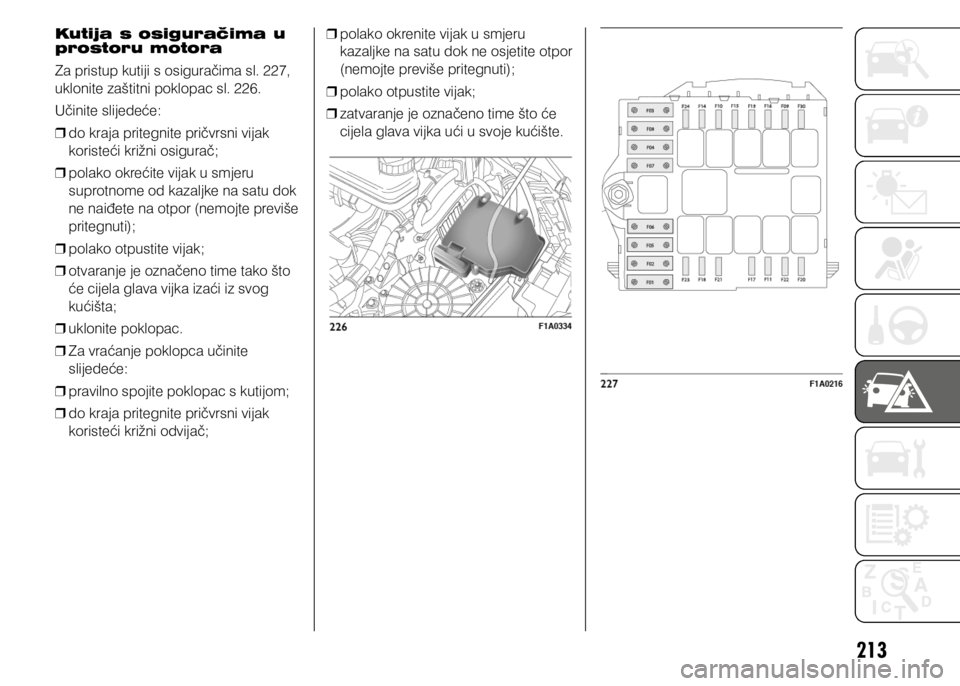

Kutija s osiguračima u
prostoru motora
Za pristup kutiji s osiguračima sl. 227,
uklonite zaštitni poklopac sl. 226.
Učinite slijedeće:
❒ do kraja pritegnite pričvrsni vijak
koristeći

Page 218 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 214

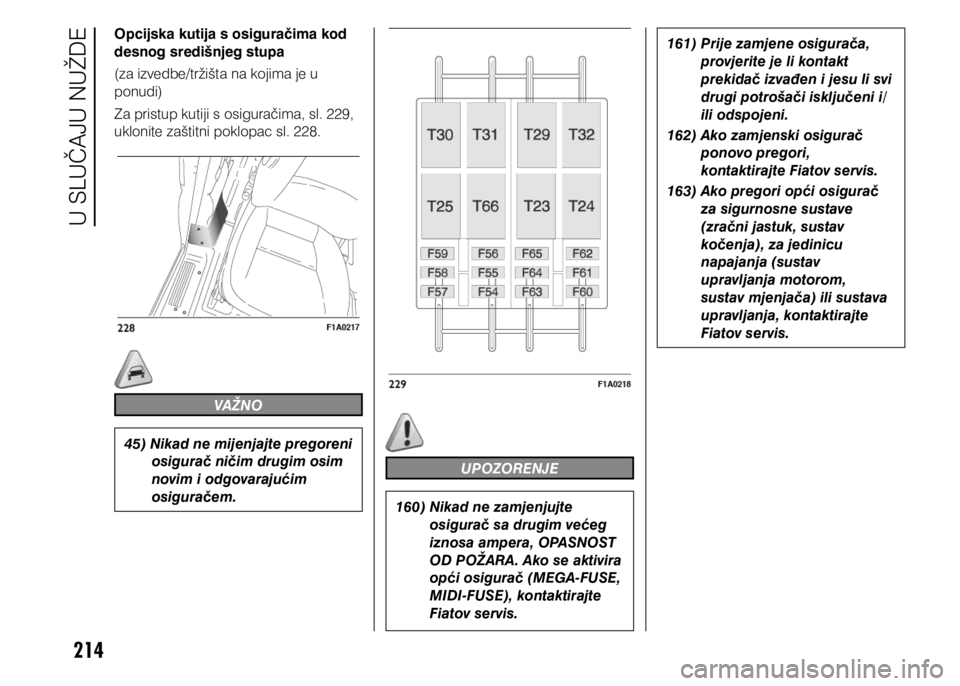

Opcijska kutija s osiguračima kod
desnog središnjeg stupa
(za izvedbe/tržišta na kojima je u
ponudi)
Za pristup kutiji s osiguračima, sl. 229,
uklonite zaštitni poklopac sl. 228.
VAŽNO
4

Page 219 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 215
Kutija osigurača u armaturnoj ploči
sl. 224 – sl. 225
UREĐAJ OSIGURAČ AMPERI
Desno kratko svjetlo F127,5
Lijevo kratko svjetlo F137,5
Kutija sa relejima u motornom prostoru, kutija sa releji

Page 220 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 216
UREĐAJ OSIGURAČ AMPERI
Lijevo dugo svjetlo F907,5
Desno dugo svjetlo F917,5
Lijevo svjetlo za maglu F927,5
Desno svjetlo za maglu F937,5
U SLUČAJU NUŽDE
