FIAT DUCATO BASE CAMPER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

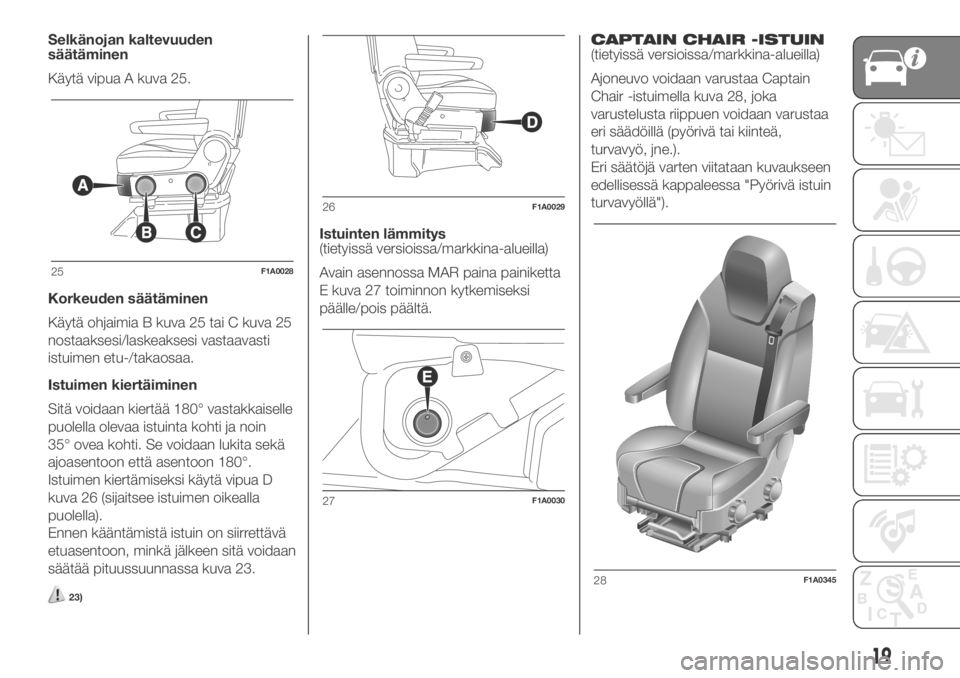

Selkänojan kaltevuuden
säätäminen
Käytä vipua A kuva 25.
Korkeuden säätäminen
Käytä ohjaimia B kuva 25 tai C kuva 25
nostaaksesi/laskeaksesi vastaavasti
istuimen etu-/takaosaa.
Istuimen kiertäiminen
Sitä voidaan kiertää 180° vastakkaiselle
puolella olevaa istuinta kohti ja noin
35° ovea kohti. Se voidaan lukita sekä
ajoasentoon että asentoon 180°.
Istuimen kiertämiseksi käytä vipua D
kuva 26 (sijaitsee istuimen oikealla
puolella).
Ennen kääntämistä istuin on siirrettävä
etuasentoon, minkä jälkeen sitä voidaan
säätää pituussuunnassa kuva 23.
23)
Istuinten lämmitys
(tietyissä versioissa/markkina-alueilla)
Avain asennossa MAR paina painiketta
E kuva 27 toiminnon kytkemiseksi
päälle/pois päältä.CAPTAIN CHAIR -ISTUIN
(tietyissä versioissa/markkina-alueilla)
Ajoneuvo voidaan varustaa Captain
Chair -istuimella kuva 28, joka
varustelusta riippuen voidaan varustaa
eri säädöillä (pyörivä tai kiinteä,
turvavyö, jne.).
Eri säätöjä varten viitataan kuvaukseen
edellisessä kappaleessa "Pyörivä istuin
turvavyöllä").
25F1A0028
26F1A0029
27F1A0030
28F1A0345
19

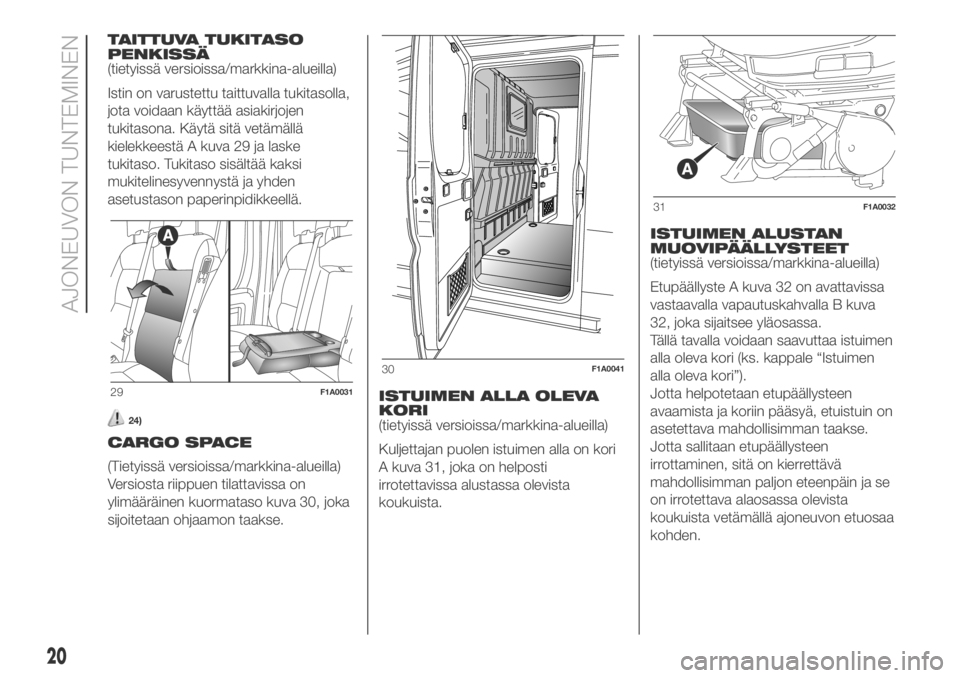

TAITTUVA TUKITASO
PENKISSÄ
(tietyissä versioissa/markkina-alueilla)
Istin on varustettu taittuvalla tukitasolla,
jota voidaan käyttää asiakirjojen
tukitasona. Käytä sitä vetämällä
kielekkeestä A kuva 29 ja laske
tukitaso. Tukitaso sisältää kaksi
mukitelinesyvennystä ja yhden
asetustason paperinpidikkeellä.
24)
CARGO SPACE
(Tietyissä versioissa/markkina-alueilla)
Versiosta riippuen tilattavissa on
ylimääräinen kuormataso kuva 30, joka
sijoitetaan ohjaamon taakse.ISTUIMEN ALLA OLEVA
KORI
(tietyissä versioissa/markkina-alueilla)
Kuljettajan puolen istuimen alla on kori
A kuva 31, joka on helposti
irrotettavissa alustassa olevista
koukuista.ISTUIMEN ALUSTAN
MUOVIPÄÄLLYSTEET
(tietyissä versioissa/markkina-alueilla)
Etupäällyste A kuva 32 on avattavissa
vastaavalla vapautuskahvalla B kuva
32, joka sijaitsee yläosassa.
Tällä tavalla voidaan saavuttaa istuimen
alla oleva kori (ks. kappale “Istuimen
alla oleva kori”).
Jotta helpotetaan etupäällysteen
avaamista ja koriin pääsyä, etuistuin on
asetettava mahdollisimman taakse.
Jotta sallitaan etupäällysteen
irrottaminen, sitä on kierrettävä
mahdollisimman paljon eteenpäin ja se
on irrotettava alaosassa olevista
koukuista vetämällä ajoneuvon etuosaa
kohden.
29F1A0031
30F1A0041
31F1A0032
20
AJONEUVON TUNTEMINEN

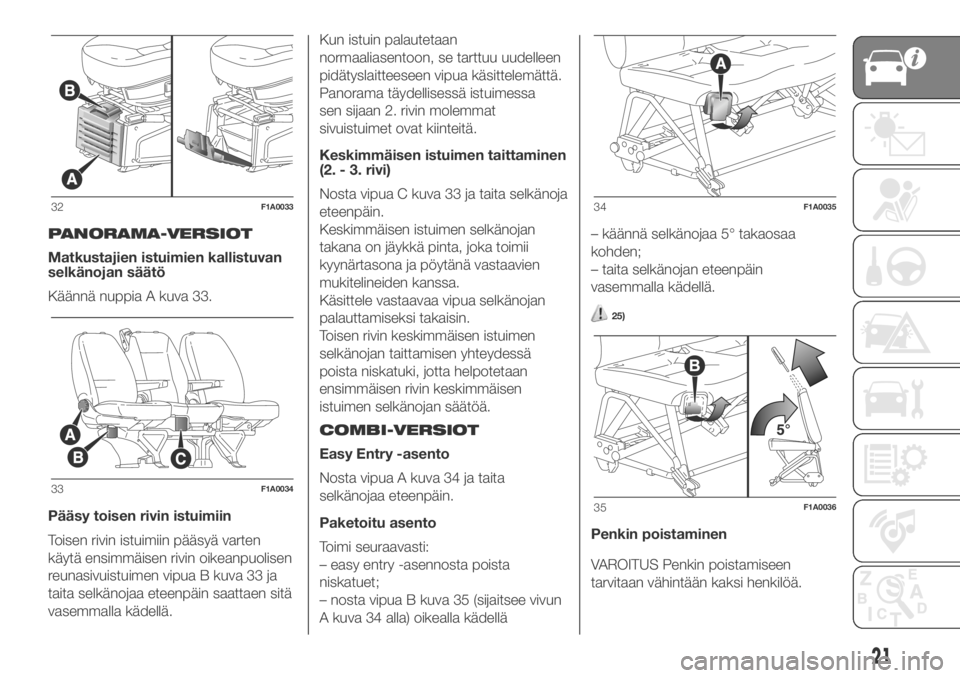

PANORAMA-VERSIOT
Matkustajien istuimien kallistuvan
selkänojan säätö
Käännä nuppia A kuva 33.
Pääsy toisen rivin istuimiin
Toisen rivin istuimiin pääsyä varten
käytä ensimmäisen rivin oikeanpuolisen
reunasivuistuimen vipua B kuva 33 ja
taita selkänojaa eteenpäin saattaen sitä
vasemmalla kädellä.Kun istuin palautetaan
normaaliasentoon, se tarttuu uudelleen
pidätyslaitteeseen vipua käsittelemättä.
Panorama täydellisessä istuimessa
sen sijaan 2. rivin molemmat
sivuistuimet ovat kiinteitä.
Keskimmäisen istuimen taittaminen
(2. - 3. rivi)
Nosta vipua C kuva 33 ja taita selkänoja
eteenpäin.
Keskimmäisen istuimen selkänojan
takana on jäykkä pinta, joka toimii
kyynärtasona ja pöytänä vastaavien
mukitelineiden kanssa.
Käsittele vastaavaa vipua selkänojan
palauttamiseksi takaisin.
Toisen rivin keskimmäisen istuimen
selkänojan taittamisen yhteydessä
poista niskatuki, jotta helpotetaan
ensimmäisen rivin keskimmäisen
istuimen selkänojan säätöä.
COMBI-VERSIOT
Easy Entry -asento
Nosta vipua A kuva 34 ja taita
selkänojaa eteenpäin.
Paketoitu asento
Toimi seuraavasti:
– easy entry -asennosta poista
niskatuet;
– nosta vipua B kuva 35 (sijaitsee vivun
A kuva 34 alla) oikealla kädellä– käännä selkänojaa 5° takaosaa
kohden;
– taita selkänojan eteenpäin
vasemmalla kädellä.
25)
Penkin poistaminen
VAROITUS Penkin poistamiseen
tarvitaan vähintään kaksi henkilöä.
32F1A0033
33F1A0034
34F1A0035
35F1A0036
21

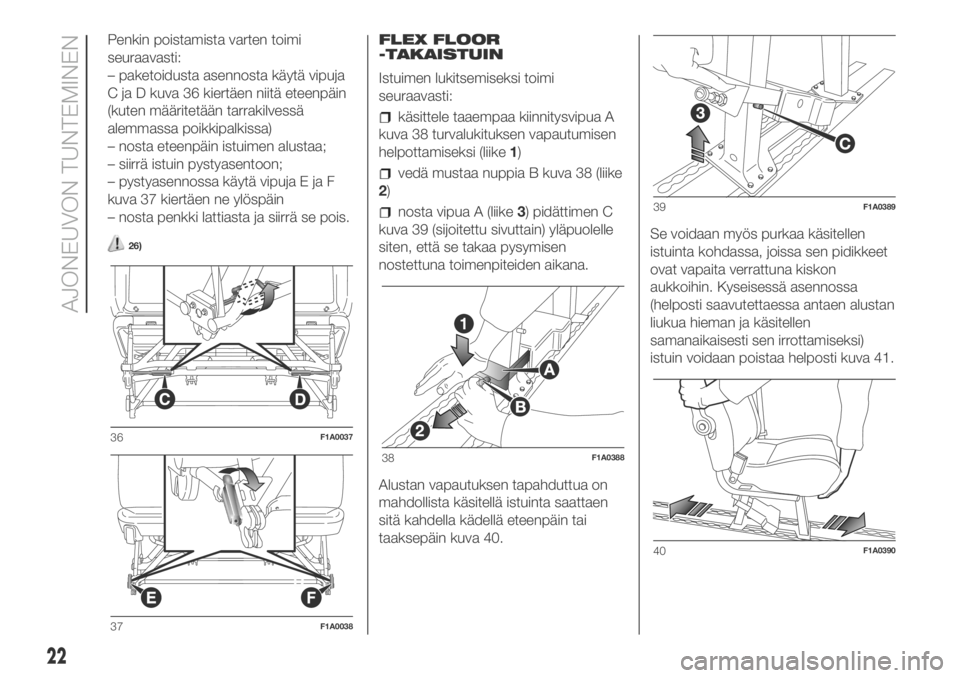

Penkin poistamista varten toimi
seuraavasti:
– paketoidusta asennosta käytä vipuja
C ja D kuva 36 kiertäen niitä eteenpäin
(kuten määritetään tarrakilvessä
alemmassa poikkipalkissa)
– nosta eteenpäin istuimen alustaa;
– siirrä istuin pystyasentoon;
– pystyasennossa käytä vipuja E ja F
kuva 37 kiertäen ne ylöspäin
– nosta penkki lattiasta ja siirrä se pois.
26)
FLEX FLOOR
-TAKAISTUIN
Istuimen lukitsemiseksi toimi
seuraavasti:
käsittele taaempaa kiinnitysvipua A
kuva 38 turvalukituksen vapautumisen
helpottamiseksi (liike1)
vedä mustaa nuppia B kuva 38 (liike
2)
nosta vipua A (liike3) pidättimen C
kuva 39 (sijoitettu sivuttain) yläpuolelle
siten, että se takaa pysymisen
nostettuna toimenpiteiden aikana.
Alustan vapautuksen tapahduttua on
mahdollista käsitellä istuinta saattaen
sitä kahdella kädellä eteenpäin tai
taaksepäin kuva 40.Se voidaan myös purkaa käsitellen
istuinta kohdassa, joissa sen pidikkeet
ovat vapaita verrattuna kiskon
aukkoihin. Kyseisessä asennossa
(helposti saavutettaessa antaen alustan
liukua hieman ja käsitellen
samanaikaisesti sen irrottamiseksi)
istuin voidaan poistaa helposti kuva 41.
36F1A0037
37F1A0038
38F1A0388
39F1A0389
40F1A0390
22
AJONEUVON TUNTEMINEN

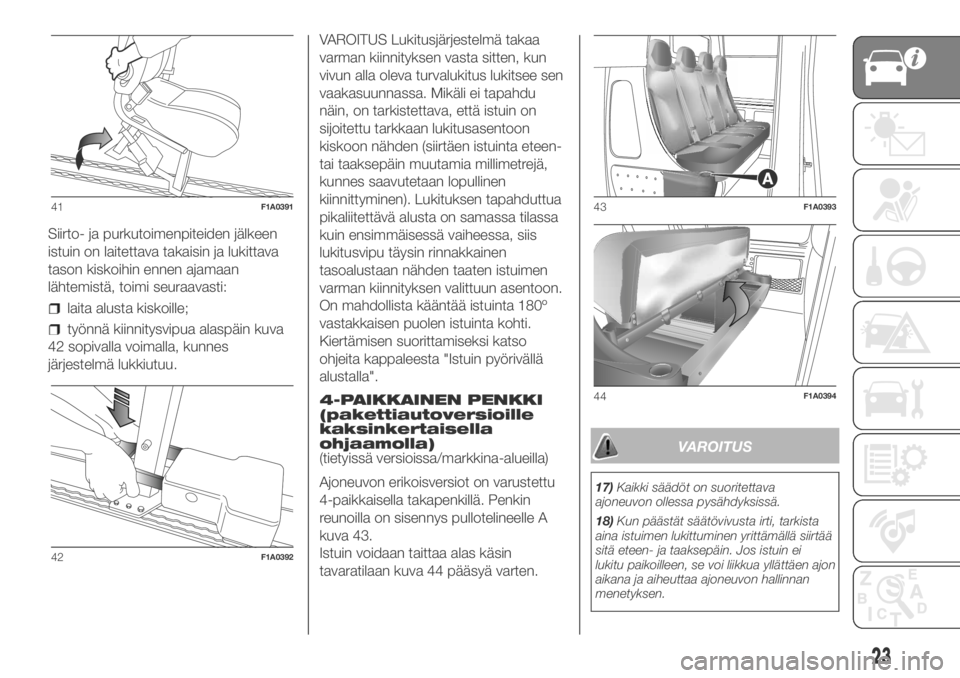

Siirto- ja purkutoimenpiteiden jälkeen
istuin on laitettava takaisin ja lukittava
tason kiskoihin ennen ajamaan
lähtemistä, toimi seuraavasti:
laita alusta kiskoille;
työnnä kiinnitysvipua alaspäin kuva
42 sopivalla voimalla, kunnes
järjestelmä lukkiutuu.VAROITUS Lukitusjärjestelmä takaa
varman kiinnityksen vasta sitten, kun
vivun alla oleva turvalukitus lukitsee sen
vaakasuunnassa. Mikäli ei tapahdu
näin, on tarkistettava, että istuin on
sijoitettu tarkkaan lukitusasentoon
kiskoon nähden (siirtäen istuinta eteen-
tai taaksepäin muutamia millimetrejä,
kunnes saavutetaan lopullinen
kiinnittyminen). Lukituksen tapahduttua
pikaliitettävä alusta on samassa tilassa
kuin ensimmäisessä vaiheessa, siis
lukitusvipu täysin rinnakkainen
tasoalustaan nähden taaten istuimen
varman kiinnityksen valittuun asentoon.
On mahdollista kääntää istuinta 180º
vastakkaisen puolen istuinta kohti.
Kiertämisen suorittamiseksi katso
ohjeita kappaleesta "Istuin pyörivällä
alustalla".
4-PAIKKAINEN PENKKI
(pakettiautoversioille
kaksinkertaisella
ohjaamolla)
(tietyissä versioissa/markkina-alueilla)
Ajoneuvon erikoisversiot on varustettu
4-paikkaisella takapenkillä. Penkin
reunoilla on sisennys pullotelineelle A
kuva 43.
Istuin voidaan taittaa alas käsin
tavaratilaan kuva 44 pääsyä varten.
VAROITUS
17)Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
18)Kun päästät säätövivusta irti, tarkista
aina istuimen lukittuminen yrittämällä siirtää
sitä eteen- ja taaksepäin. Jos istuin ei
lukitu paikoilleen, se voi liikkua yllättäen ajon
aikana ja aiheuttaa ajoneuvon hallinnan
menetyksen.
41F1A0391
42F1A0392
43F1A0393
44F1A0394
23

19)Turvallisuuden maksimoimiseksi
selkänoja on pidettävä pystyasennossa,
selkä on asetettava hyvin selkänojaan
ja turvavyö on pidettävä hyvin kiinni
rintakehässä ja lantiossa.
20)Ennen etuturvavöiden kiinnittämistä on
varmistettava, että käsinojat ovat
pystyasennossa (ks. kappale ”Turvavyöt”).
21)Ennen turvavöiden avaamista ja
ajoneuvosta poistumista varmista, että
ulkokäsinoja (oven puoleinen) on kokonaan
nostettu.
22)Kaikki säädöt on suoritettava ajoneuvon
ollessa pysähdyksissä. Erityisesti istuimen
kierron aikana ole varovainen, että tämä
ei häiritse käsijarrua.
23)Varmista, että istuin on lukittu
ajoasentoon ennen ajoneuvon
käynnistämistä.
24)Älä sijoita raskaita tavaroita tukitasolle
ajoneuvo liikkeessä, koska äkillisen
jarrutuksen tai törmäyksen yhteydessä ne
saattavat sinkoutua ajoneuvossa olevia
henkilöitä kohden aiheuttaen vakavia
vammoja.
25)Älä aja siten, että sinulla on matkustajia
3. rivissä 2. rivin penkki taitettuna. Lisäksi
älä sijoita mitään esineitä 2. rivin
selkänojaan sen ollessa taitettuna:
törmäyksen tai äkillisen jarrutuksen
yhteydessä ne saattavat sinkoutua
ajoneuvossa olevia henkilöitä kohden
aiheuttaen vakavia vammoja. Lisätietoja
varten katso penkin alla olevassa
tarrakilvessä olevia tietoja.
26)Penkin takaisinasennuksen yhteydessä
varmista, että se lukkiutuu oikein lattiassa
kiinni oleviin ohjaimiin.
VAROITUS
3)Ajoneuvon tekstiiliverhoilut on mitoitettu
kestämään pitkään kulutusta, joka aiheutuu
ajoneuvon normaalikäytöstä. On kuitenkin
ehdottomasti vältettävä voimakasta ja/tai
pitkäaikaista vaatteiden lisävarusteiden
kuten metallivöiden, kiinnikkeiden,
tarranauhojen ja vastaavien hankausta,
koska nämä paikallisesti vaikuttaen sekä
kuituja voimakkaasti painaen saattavat
aiheuttaa kuitujen rikkoutumisen ja siten
päällysteen vahingoittumisen.

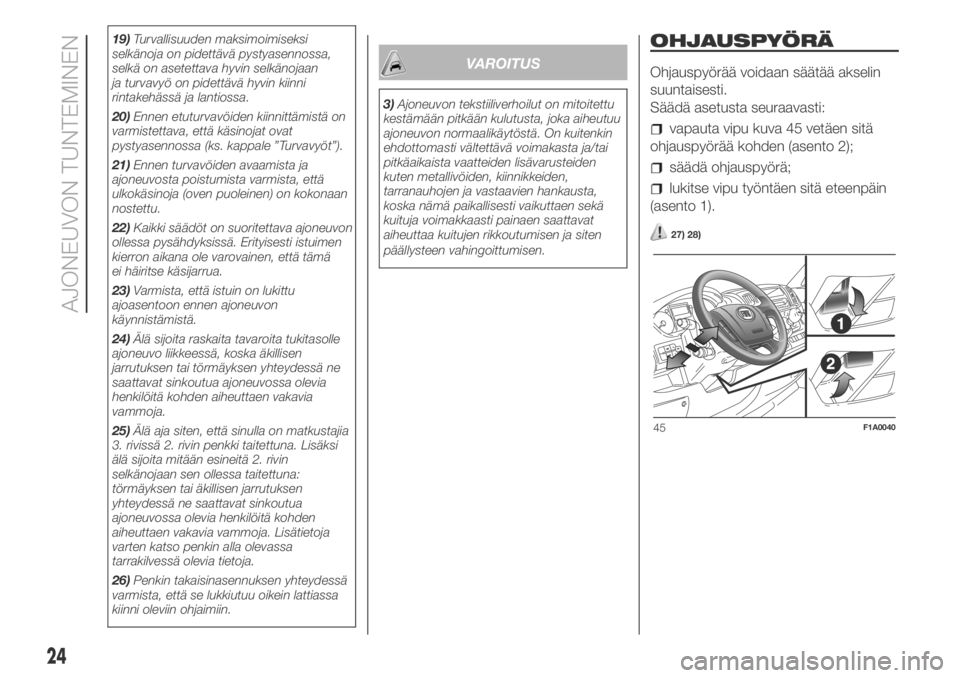

OHJAUSPYÖRÄ
Ohjauspyörää voidaan säätää akselin
suuntaisesti.
Säädä asetusta seuraavasti:
vapauta vipu kuva 45 vetäen sitä
ohjauspyörää kohden (asento 2);
säädä ohjauspyörä;
lukitse vipu työntäen sitä eteenpäin
(asento 1).
27) 28)
45F1A0040
24
AJONEUVON TUNTEMINEN

VAROITUS
27)Säädöt on suoritettava ainoastaan
ajoneuvo pysäytettynä ja moottori
sammutettuna.
28)On ehdottomasti kielletty suorittamasta
mitään jälkimarkkinatoimenpiteitä, niistä
aiheutuvien ohjauksen ja ohjauspylvään
peukalointien kanssa (esim.
varkaudenestojärjestelmän asentaminen);
ne saattavat aiheuttaa järjestelmän
suorituskyvyn ja takuun mitätöitymisen
lisäksi vakavia ongelmia turvallisuudelle ja
ajoneuvon tyyppihyväksynnän
vaatimustenmukaisuudelle.

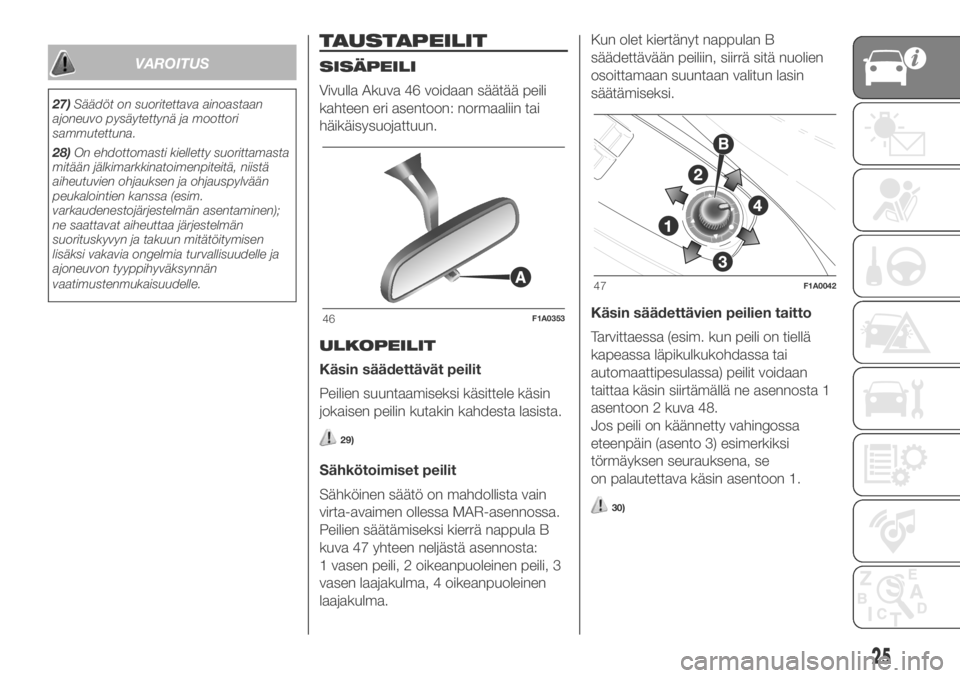

TAUSTAPEILIT
SISÄPEILI
Vivulla Akuva 46 voidaan säätää peili
kahteen eri asentoon: normaaliin tai
häikäisysuojattuun.
ULKOPEILIT
Käsin säädettävät peilit
Peilien suuntaamiseksi käsittele käsin
jokaisen peilin kutakin kahdesta lasista.
29)
Sähkötoimiset peilit
Sähköinen säätö on mahdollista vain
virta-avaimen ollessa MAR-asennossa.
Peilien säätämiseksi kierrä nappula B
kuva 47 yhteen neljästä asennosta:
1 vasen peili, 2 oikeanpuoleinen peili, 3
vasen laajakulma, 4 oikeanpuoleinen
laajakulma.Kun olet kiertänyt nappulan B
säädettävään peiliin, siirrä sitä nuolien
osoittamaan suuntaan valitun lasin
säätämiseksi.
Käsin säädettävien peilien taitto
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa tai
automaattipesulassa) peilit voidaan
taittaa käsin siirtämällä ne asennosta 1
asentoon 2 kuva 48.
Jos peili on käännetty vahingossa
eteenpäin (asento 3) esimerkiksi
törmäyksen seurauksena, se
on palautettava käsin asentoon 1.
30)
46F1A0353
47F1A0042
25

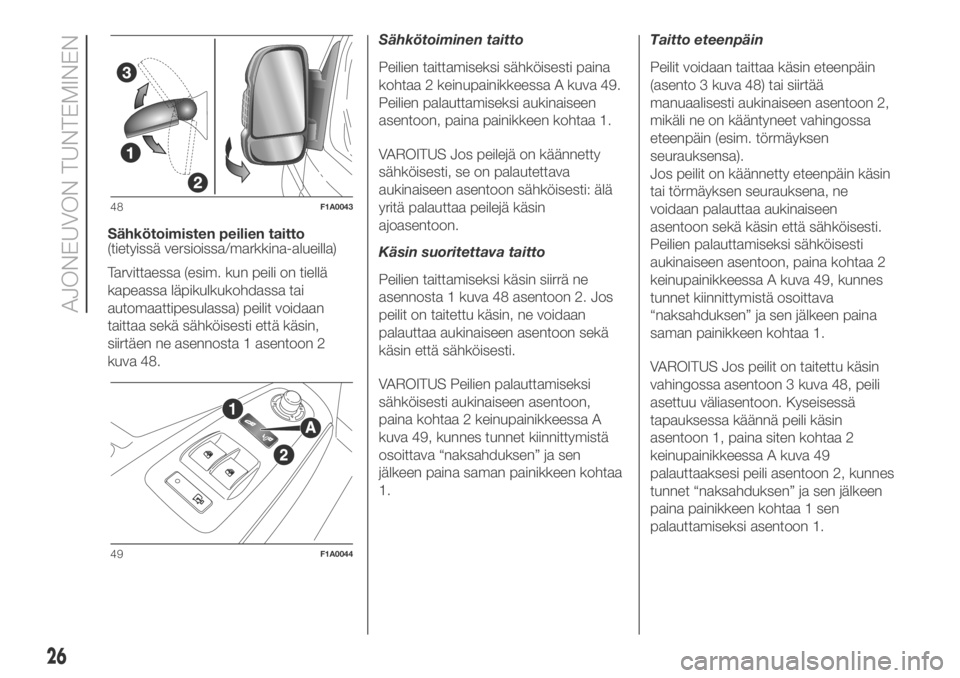

Sähkötoimisten peilien taitto
(tietyissä versioissa/markkina-alueilla)
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa tai
automaattipesulassa) peilit voidaan
taittaa sekä sähköisesti että käsin,
siirtäen ne asennosta 1 asentoon 2
kuva 48.Sähkötoiminen taitto
Peilien taittamiseksi sähköisesti paina
kohtaa 2 keinupainikkeessa A kuva 49.
Peilien palauttamiseksi aukinaiseen
asentoon, paina painikkeen kohtaa 1.
VAROITUS Jos peilejä on käännetty
sähköisesti, se on palautettava
aukinaiseen asentoon sähköisesti: älä
yritä palauttaa peilejä käsin
ajoasentoon.
Käsin suoritettava taitto
Peilien taittamiseksi käsin siirrä ne
asennosta 1 kuva 48 asentoon 2. Jos
peilit on taitettu käsin, ne voidaan
palauttaa aukinaiseen asentoon sekä
käsin että sähköisesti.
VAROITUS Peilien palauttamiseksi
sähköisesti aukinaiseen asentoon,
paina kohtaa 2 keinupainikkeessa A
kuva 49, kunnes tunnet kiinnittymistä
osoittava “naksahduksen” ja sen
jälkeen paina saman painikkeen kohtaa
1.Taitto eteenpäin
Peilit voidaan taittaa käsin eteenpäin
(asento 3 kuva 48) tai siirtää
manuaalisesti aukinaiseen asentoon 2,
mikäli ne on kääntyneet vahingossa
eteenpäin (esim. törmäyksen
seurauksensa).
Jos peilit on käännetty eteenpäin käsin
tai törmäyksen seurauksena, ne
voidaan palauttaa aukinaiseen
asentoon sekä käsin että sähköisesti.
Peilien palauttamiseksi sähköisesti
aukinaiseen asentoon, paina kohtaa 2
keinupainikkeessa A kuva 49, kunnes
tunnet kiinnittymistä osoittava
“naksahduksen” ja sen jälkeen paina
saman painikkeen kohtaa 1.
VAROITUS Jos peilit on taitettu käsin
vahingossa asentoon 3 kuva 48, peili
asettuu väliasentoon. Kyseisessä
tapauksessa käännä peili käsin
asentoon 1, paina siten kohtaa 2
keinupainikkeessa A kuva 49
palauttaaksesi peili asentoon 2, kunnes
tunnet “naksahduksen” ja sen jälkeen
paina painikkeen kohtaa 1 sen
palauttamiseksi asentoon 1.
48F1A0043
49F1A0044
26
AJONEUVON TUNTEMINEN

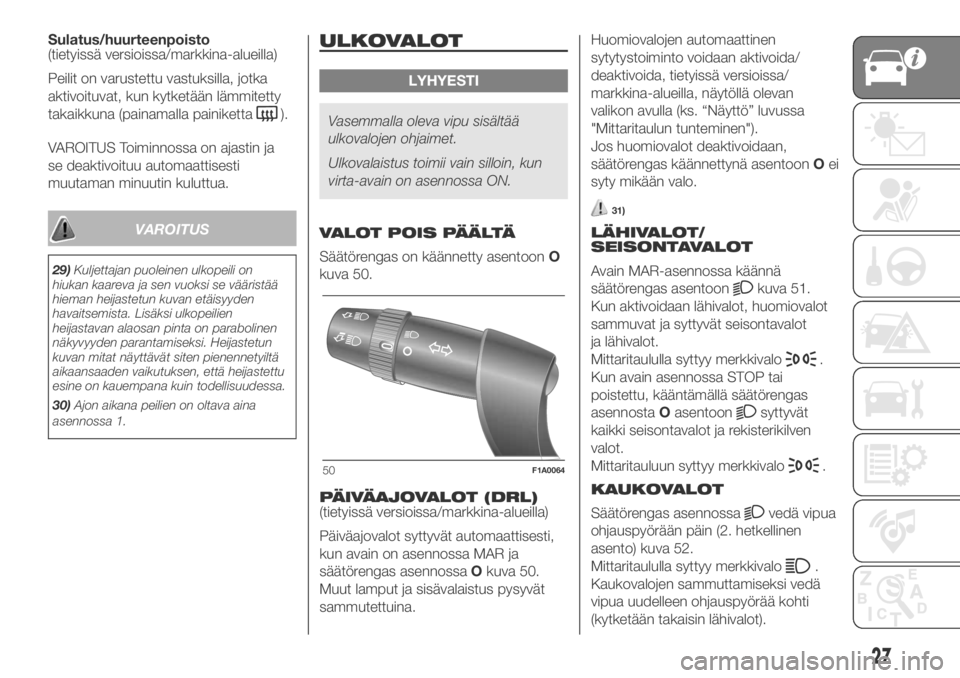

Sulatus/huurteenpoisto
(tietyissä versioissa/markkina-alueilla)
Peilit on varustettu vastuksilla, jotka
aktivoituvat, kun kytketään lämmitetty
takaikkuna (painamalla painiketta
).
VAROITUS Toiminnossa on ajastin ja
se deaktivoituu automaattisesti
muutaman minuutin kuluttua.
VAROITUS
29)Kuljettajan puoleinen ulkopeili on
hiukan kaareva ja sen vuoksi se vääristää
hieman heijastetun kuvan etäisyyden
havaitsemista. Lisäksi ulkopeilien
heijastavan alaosan pinta on parabolinen
näkyvyyden parantamiseksi. Heijastetun
kuvan mitat näyttävät siten pienennetyiltä
aikaansaaden vaikutuksen, että heijastettu
esine on kauempana kuin todellisuudessa.
30)Ajon aikana peilien on oltava aina
asennossa 1.
ULKOVALOT
LYHYESTI
Vasemmalla oleva vipu sisältää
ulkovalojen ohjaimet.
Ulkovalaistus toimii vain silloin, kun
virta-avain on asennossa ON.
VALOT POIS PÄÄLTÄ
Säätörengas on käännetty asentoonO
kuva 50.
PÄIVÄAJOVALOT (DRL)
(tietyissä versioissa/markkina-alueilla)
Päiväajovalot syttyvät automaattisesti,
kun avain on asennossa MAR ja
säätörengas asennossaOkuva 50.
Muut lamput ja sisävalaistus pysyvät
sammutettuina.Huomiovalojen automaattinen
sytytystoiminto voidaan aktivoida/
deaktivoida, tietyissä versioissa/
markkina-alueilla, näytöllä olevan
valikon avulla (ks. “Näyttö” luvussa
"Mittaritaulun tunteminen").
Jos huomiovalot deaktivoidaan,
säätörengas käännettynä asentoonOei
syty mikään valo.
31)
LÄHIVALOT/
SEISONTAVALOT
Avain MAR-asennossa käännä
säätörengas asentoon
kuva 51.
Kun aktivoidaan lähivalot, huomiovalot
sammuvat ja syttyvät seisontavalot
ja lähivalot.
Mittaritaululla syttyy merkkivalo
.
Kun avain asennossa STOP tai
poistettu, kääntämällä säätörengas
asennostaOasentoon
syttyvät
kaikki seisontavalot ja rekisterikilven
valot.
Mittaritauluun syttyy merkkivalo
.
KAUKOVALOT
Säätörengas asennossa
vedä vipua
ohjauspyörään päin (2. hetkellinen
asento) kuva 52.
Mittaritaululla syttyy merkkivalo
.
Kaukovalojen sammuttamiseksi vedä
vipua uudelleen ohjauspyörää kohti
(kytketään takaisin lähivalot).
50F1A0064
27

VILKUT
Vedä vipua ohjauspyörään päin (1.
hetkellinen asento) kuva 53
säätörenkaan asennosta riippumatta.
Mittaritaululla syttyy merkkivalo
.AUTOMAATTISET
KAUKOVALOT
Muiden tienkäyttäjien häikäistymisen
estämiseksi valot kytkeytyvät pois
päältä automaattisesti vastaantulevan
ajoneuvon kohdalla tai ajettaessa lähellä
samaan suuntaan ajavaa ajoneuvoa.
Järjestelmä otetaan käyttöön valikosta
ja kiertämällä valonvaihdin asentoon
.
Kun vipua vedetään kaukovalojen
sytyttämiseksi, toimintoa aktivoidaan ja
näytöllä näkyy merkkivalo
. Jos
kaukovalot todella sytytetään,
näytetään myös vastaava sininen
merkkivalo
.
Jos olemme ajamassa nopeudella, joka
ylittää 40km/h, ja toiminto on aktiivinen,
vetämällä vipua uudelleen kaukovalojen
asentoon, toiminto kytketään pois
päältä.Jos ajamme nopeudella, joka on alle
15km/h, ja toiminto on aktiivinen,
toiminto sammuttaa kaukovalot.
Vetämällä uudelleen vipua kaukovalojen
asentoon saakka kaukovalot sytytetään
palamaan kiinteästi ja sininen
merkkivalo
syttyy mittaritauluun ja
kaukovalot palavat kiinteästi, kunnes
nopeus ei ylitä 40 km/h. Kun nopeus
ylittää uudelleen 40 km/h, toiminto
palaa aktiiviseksi automaattisesti
.
Jos tässä vaiheessa vedetään
uudelleen vipua, kuten pyydettäisiin
kaukovalojen sammutusta, toiminto
pysyy sammuneena ja myös kaukovalot
sammuvat.
Automaattisen toiminta voidaan kytkeä
pois kääntämällä säätörengas asentoon
kuva 51.
32) 33)
PYSÄKÖINTIVALOT
Ne syttyvät, vain virta-avain asennossa
STOP tai poistettuna, viemällä
vasemman vivun säätörengas ensin
asentoonOja sen jälkeen asentoihin
tai.
Mittaritaululla syttyy merkkivalo
.
51F1A0065
52F1A0066
53F1A0067
28
AJONEUVON TUNTEMINEN
