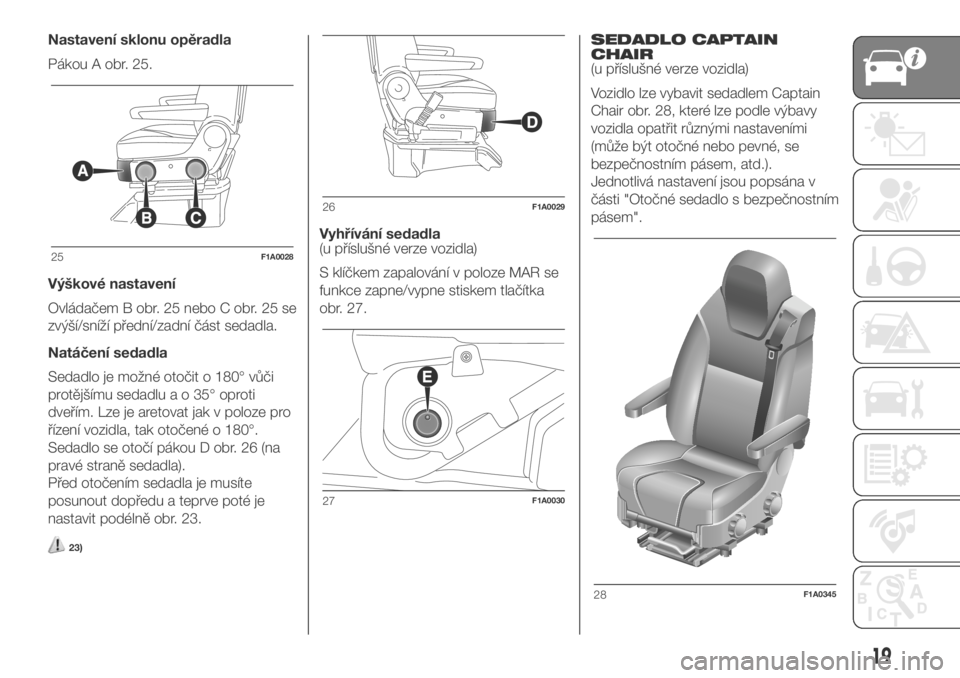

Nastavení sklonu opěradla
Pákou A obr. 25.
Výškové nastavení
Ovládačem B obr. 25 nebo C obr. 25 se
zvýší/sníží přední/zadní část sedadla.
Natáčení sedadla
Sedadlo je možné otočit o 180° vůči
protějšímu sedadlu a o 35° oproti
dveřím. Lze je aretovat jak v poloze pro
řízení vozidla, tak otočené o 180°.
Sedadlo se otočí pákou D obr. 26 (na
pravé straně sedadla).
Před otočením sedadla je musíte
posunout dopředu a teprve poté je
nastavit podélně obr. 23.
23)
Vyhřívání sedadla
(u příslušné verze vozidla)
S klíčkem zapalování v poloze MAR se
funkce zapne/vypne stiskem tlačítka
obr. 27.SEDADLO CAPTAIN
CHAIR
(u příslušné verze vozidla)
Vozidlo lze vybavit sedadlem Captain
Chair obr. 28, které lze podle výbavy
vozidla opatřit různými nastaveními
(může být otočné nebo pevné, se
bezpečnostním pásem, atd.).
Jednotlivá nastavení jsou popsána v
části "Otočné sedadlo s bezpečnostním
pásem".
25F1A0028
26F1A0029
27F1A0030
28F1A0345
19

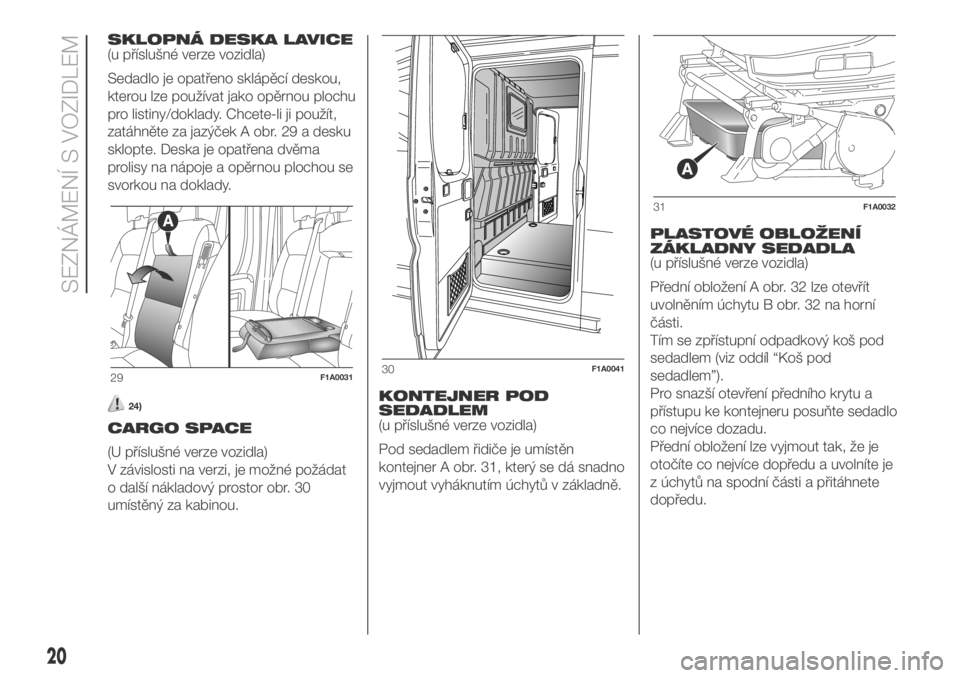

SKLOPNÁ DESKA LAVICE
(u příslušné verze vozidla)
Sedadlo je opatřeno sklápěcí deskou,
kterou lze používat jako opěrnou plochu
pro listiny/doklady. Chcete-li ji použít,
zatáhněte za jazýček A obr. 29 a desku
sklopte. Deska je opatřena dvěma
prolisy na nápoje a opěrnou plochou se
svorkou na doklady.
24)
CARGO SPACE
(U příslušné verze vozidla)
V závislosti na verzi, je možné požádat
o další nákladový prostor obr. 30
umístěný za kabinou.KONTEJNER POD
SEDADLEM
(u příslušné verze vozidla)
Pod sedadlem řidiče je umístěn
kontejner A obr. 31, který se dá snadno
vyjmout vyháknutím úchytů v základně.PLASTOVÉ OBLOŽENÍ
ZÁKLADNY SEDADLA
(u příslušné verze vozidla)
Přední obložení A obr. 32 lze otevřít
uvolněním úchytu B obr. 32 na horní
části.
Tím se zpřístupní odpadkový koš pod
sedadlem (viz oddíl “Koš pod
sedadlem”).
Pro snazší otevření předního krytu a
přístupu ke kontejneru posuňte sedadlo
co nejvíce dozadu.
Přední obložení lze vyjmout tak, že je
otočíte co nejvíce dopředu a uvolníte je
z úchytů na spodní části a přitáhnete
dopředu.
29F1A003130F1A0041
31F1A0032
20
SEZNÁMENÍ S VOZIDLEM

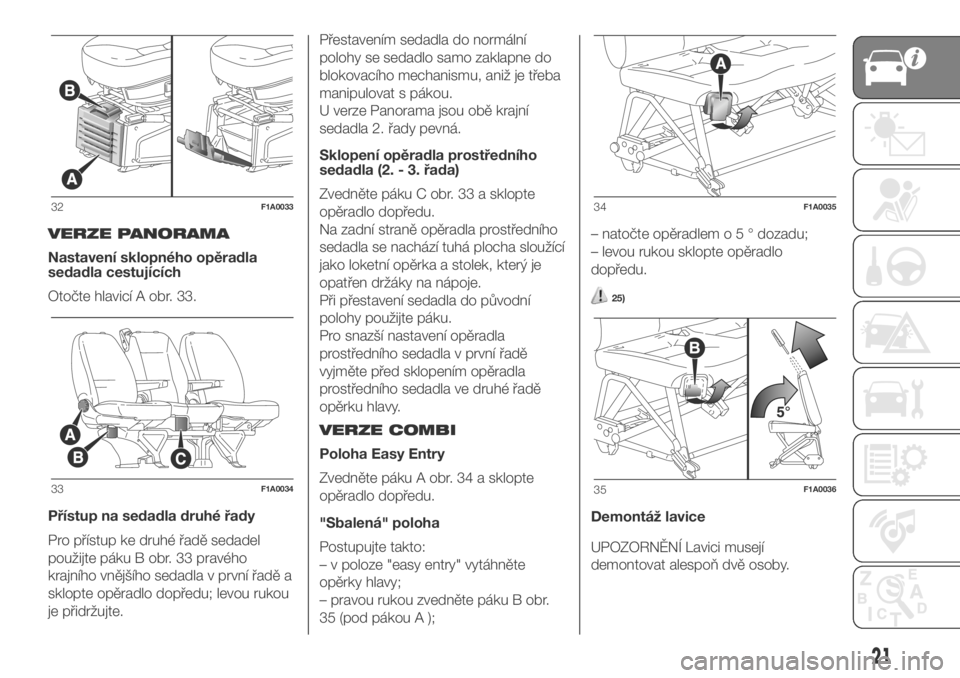

VERZE PANORAMA
Nastavení sklopného opěradla
sedadla cestujících
Otočte hlavicí A obr. 33.
Přístup na sedadla druhé řady
Pro přístup ke druhé řadě sedadel
použijte páku B obr. 33 pravého
krajního vnějšího sedadla v první řadě a
sklopte opěradlo dopředu; levou rukou
je přidržujte.Přestavením sedadla do normální
polohy se sedadlo samo zaklapne do
blokovacího mechanismu, aniž je třeba
manipulovat s pákou.
U verze Panorama jsou obě krajní
sedadla 2. řady pevná.
Sklopení opěradla prostředního
sedadla (2. - 3. řada)
Zvedněte páku C obr. 33 a sklopte
opěradlo dopředu.
Na zadní straně opěradla prostředního
sedadla se nachází tuhá plocha sloužící
jako loketní opěrka a stolek, který je
opatřen držáky na nápoje.
Při přestavení sedadla do původní
polohy použijte páku.
Pro snazší nastavení opěradla
prostředního sedadla v první řadě
vyjměte před sklopením opěradla
prostředního sedadla ve druhé řadě
opěrku hlavy.
VERZE COMBI
Poloha Easy Entry
Zvedněte páku A obr. 34 a sklopte
opěradlo dopředu.
"Sbalená" poloha
Postupujte takto:
– v poloze "easy entry" vytáhněte
opěrky hlavy;
– pravou rukou zvedněte páku B obr.
35 (pod pákou A );– natočte opěradlemo5°dozadu;
– levou rukou sklopte opěradlo
dopředu.
25)
Demontáž lavice
UPOZORNĚNÍ Lavici musejí
demontovat alespoň dvě osoby.
32F1A0033
33F1A0034
34F1A0035
35F1A0036
21

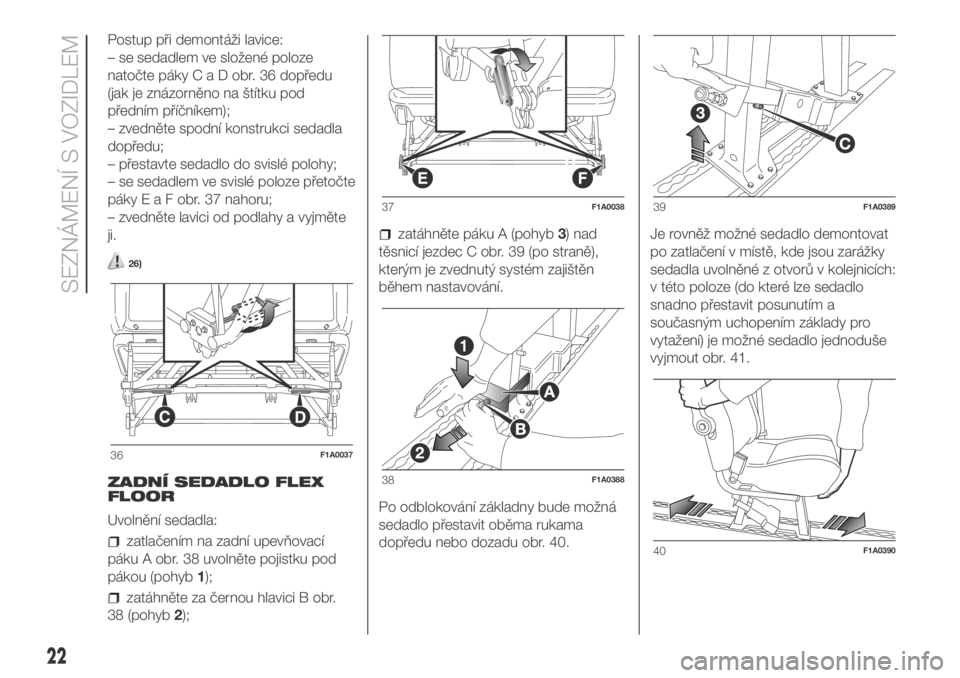

Postup při demontáži lavice:
– se sedadlem ve složené poloze
natočte pákyCaDobr.36dopředu
(jak je znázorněno na štítku pod
předním příčníkem);
– zvedněte spodní konstrukci sedadla
dopředu;
– přestavte sedadlo do svislé polohy;
– se sedadlem ve svislé poloze přetočte
pákyEaFobr.37nahoru;
– zvedněte lavici od podlahy a vyjměte
ji.
26)
ZADNÍ SEDADLO FLEX
FLOOR
Uvolnění sedadla:
zatlačením na zadní upevňovací
páku A obr. 38 uvolněte pojistku pod
pákou (pohyb1);
zatáhněte za černou hlavici B obr.
38 (pohyb2);
zatáhněte páku A (pohyb3) nad
těsnicí jezdec C obr. 39 (po straně),
kterým je zvednutý systém zajištěn
během nastavování.
Po odblokování základny bude možná
sedadlo přestavit oběma rukama
dopředu nebo dozadu obr. 40.Je rovněž možné sedadlo demontovat
po zatlačení v místě, kde jsou zarážky
sedadla uvolněné z otvorů v kolejnicích:
v této poloze (do které lze sedadlo
snadno přestavit posunutím a
současným uchopením základy pro
vytažení) je možné sedadlo jednoduše
vyjmout obr. 41.
36F1A0037
37F1A0038
38F1A0388
39F1A0389
40F1A0390
22
SEZNÁMENÍ S VOZIDLEM

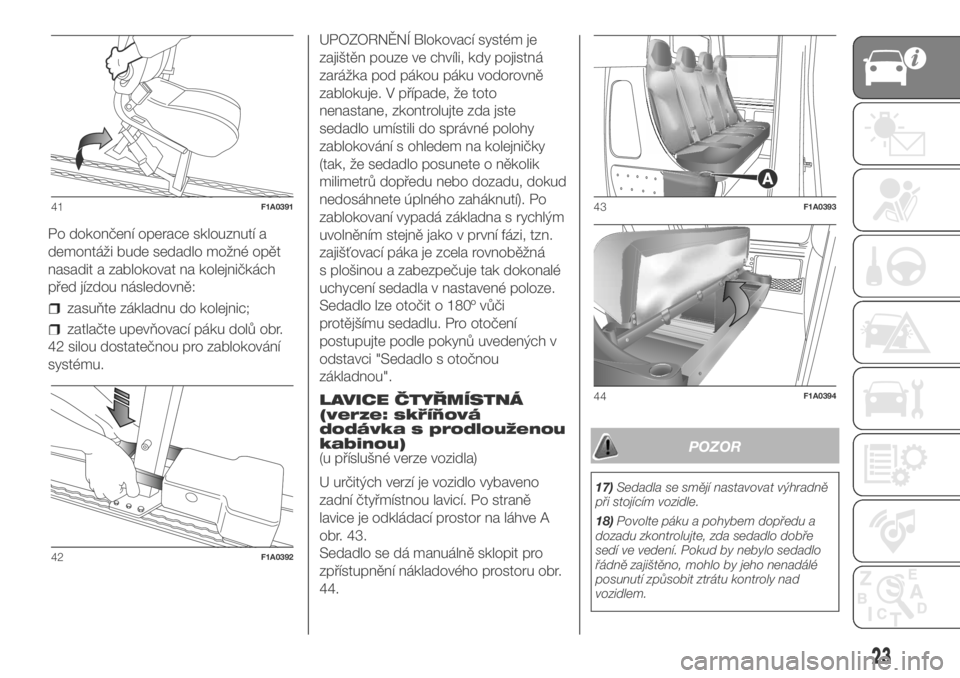

Po dokončení operace sklouznutí a
demontáži bude sedadlo možné opět
nasadit a zablokovat na kolejničkách
před jízdou následovně:
zasuňte základnu do kolejnic;
zatlačte upevňovací páku dolů obr.
42 silou dostatečnou pro zablokování
systému.UPOZORNĚNÍ Blokovací systém je
zajištěn pouze ve chvíli, kdy pojistná
zarážka pod pákou páku vodorovně
zablokuje. V případe, že toto
nenastane, zkontrolujte zda jste
sedadlo umístili do správné polohy
zablokování s ohledem na kolejničky
(tak, že sedadlo posunete o několik
milimetrů dopředu nebo dozadu, dokud
nedosáhnete úplného zaháknutí). Po
zablokovaní vypadá základna s rychlým
uvolněním stejně jako v první fázi, tzn.
zajišťovací páka je zcela rovnoběžná
s plošinou a zabezpečuje tak dokonalé
uchycení sedadla v nastavené poloze.
Sedadlo lze otočit o 180º vůči
protějšímu sedadlu. Pro otočení
postupujte podle pokynů uvedených v
odstavci "Sedadlo s otočnou
základnou".
LAVICE ČTYŘMÍSTNÁ
(verze: skříňová
dodávka s prodlouženou
kabinou)
(u příslušné verze vozidla)
U určitých verzí je vozidlo vybaveno
zadní čtyřmístnou lavicí. Po straně
lavice je odkládací prostor na láhve A
obr. 43.
Sedadlo se dá manuálně sklopit pro
zpřístupnění nákladového prostoru obr.
44.
POZOR
17)Sedadla se smějí nastavovat výhradně
při stojícím vozidle.
18)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
41F1A0391
42F1A0392
43F1A0393
44F1A0394
23

19)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se o
ně zády a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
20)Než se připoutáte bezpečnostním
pásem, ujistěte se, že jsou loketní opěrky
ve svislé poloze (viz “Bezpečnostní pásy”).
21)Před odepnutím bezpečnostních pásů
a vystoupením z vozidla se ujistěte, zda
je vnější loketní opěrka (na straně dveří)
zvednutá.
22)Sedadla se smějí nastavovat výhradně
při stojícím vozidle. Při otáčení sedadla
dávejte pozor, aby nezavadilo o páku
parkovací brzdy.
23)Před rozjetím vozidla zkontrolujte, zda
je sedadlo řádně zajištěno v poloze vhodné
pro řízení.
24)Neodkládejte na desku během jízdy
těžké předměty, v případě prudkého
brzdění nebo nárazu by se mohly vymrštit a
vážně cestující poranit.
25)Při cestování s cestujícími ve třetí řadě
sedadel nesmí být sklopená lavice druhé
řady. Na sklopené opěradlo lavice druhé
řady neodkládejte žádné předměty: při
nárazu nebo prudkém brzdění by mohly být
vymrštěny a mohly by vážně zranit
cestující. Další informace jsou uvedeny na
samolepicím štítku pod lavicí.
26)Při zpětné montáži lavice zkontrolujte,
zda je řádně zajištěna ve vedení na
podlaze.
POZOR
3)Textilní potahy Vašeho vozidla jsou
dimenzovány tak, aby byly dlouhodobě
odolné při opotřebování normálním
používáním. Je však nezbytně nutné
vyvarovat se takového zvýšeného a/nebo
dlouhodobého namáhání, vznikajícího
prostřednictvím takových součástí oděvu,
jako jsou např. kovové přezky, cvočky,
suché zipy, apod., protože tyto místně
namáhají vlákna tkaniny a mohou způsobit
jejich porušení, čehož důsledkem je
poškození potahu.

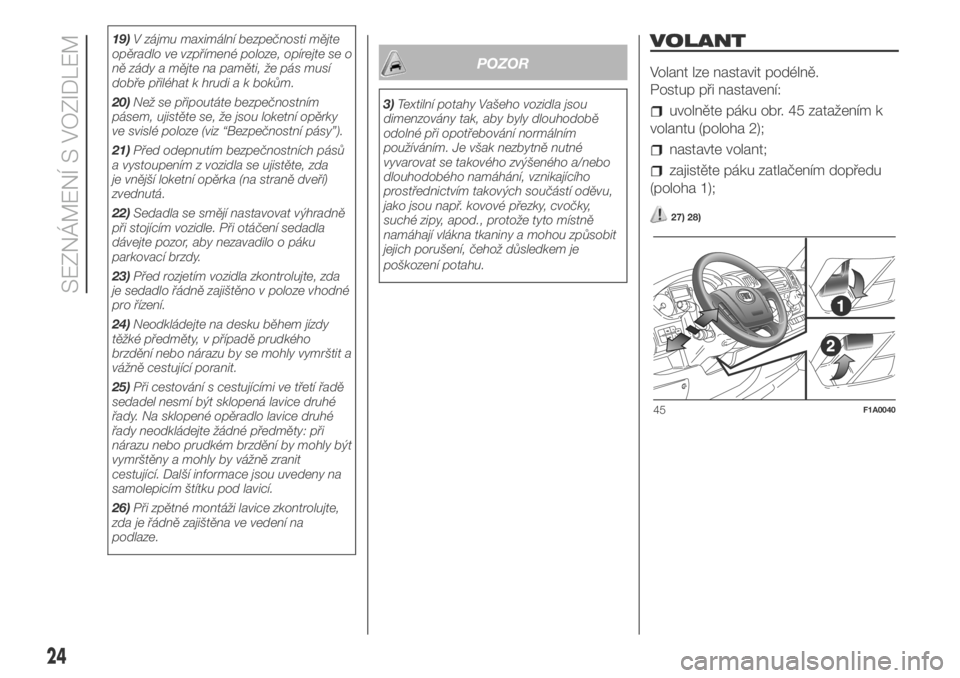

VOLANT
Volant lze nastavit podélně.
Postup při nastavení:
uvolněte páku obr. 45 zatažením k
volantu (poloha 2);
nastavte volant;
zajistěte páku zatlačením dopředu
(poloha 1);
27) 28)
45F1A0040
24
SEZNÁMENÍ S VOZIDLEM

POZOR
27)Volant nastavujte pouze ve stojícím
vozidle s vypnutým motorem.
28)Po zakoupení vozidla je přísně
zakázáno na něm provádět jakékoli
dodatečné úpravy, které by poškodily řízení
nebo hřídel řízení (např. montáž imobilizéru)
a mohly způsobit snížení výkonů systémů,
zneplatnění záruky, závažné problémy s
bezpečností a neshodu vozidla s
homologací.

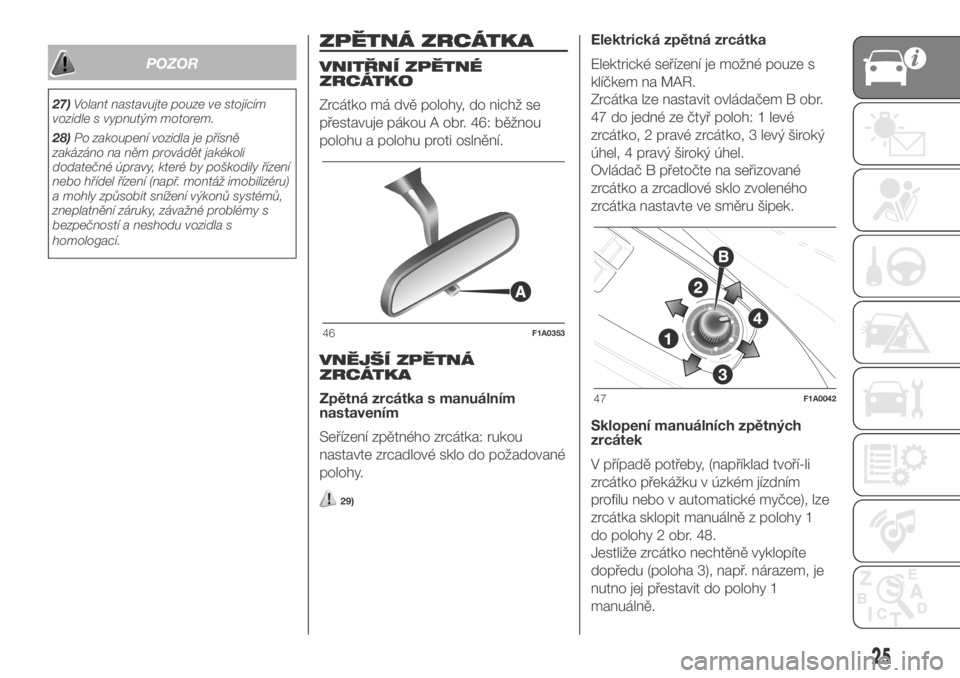

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Zrcátko má dvě polohy, do nichž se
přestavuje pákou A obr. 46: běžnou
polohu a polohu proti oslnění.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Zpětná zrcátka s manuálním
nastavením
Seřízení zpětného zrcátka: rukou
nastavte zrcadlové sklo do požadované
polohy.
29)
Elektrická zpětná zrcátka
Elektrické seřízení je možné pouze s
klíčkem na MAR.
Zrcátka lze nastavit ovládačem B obr.
47 do jedné ze čtyř poloh: 1 levé
zrcátko, 2 pravé zrcátko, 3 levý široký
úhel, 4 pravý široký úhel.
Ovládač B přetočte na seřizované
zrcátko a zrcadlové sklo zvoleného
zrcátka nastavte ve směru šipek.
Sklopení manuálních zpětných
zrcátek
V případě potřeby, (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu nebo v automatické myčce), lze
zrcátka sklopit manuálně z polohy 1
do polohy 2 obr. 48.
Jestliže zrcátko nechtěně vyklopíte
dopředu (poloha 3), např. nárazem, je
nutno jej přestavit do polohy 1
manuálně.
46F1A0353
47F1A0042
25

30)

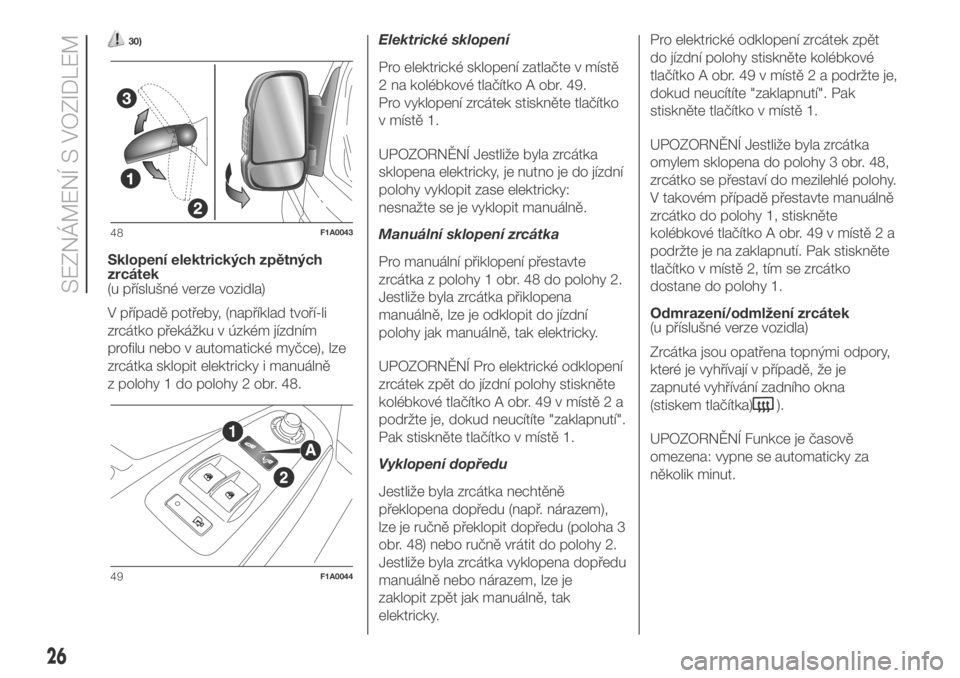

Sklopení elektrických zpětných
zrcátek
(u příslušné verze vozidla)
V případě potřeby, (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu nebo v automatické myčce), lze
zrcátka sklopit elektricky i manuálně
z polohy 1 do polohy 2 obr. 48.Elektrické sklopení
Pro elektrické sklopení zatlačte v místě
2 na kolébkové tlačítko A obr. 49.
Pro vyklopení zrcátek stiskněte tlačítko
v místě 1.
UPOZORNĚNÍ Jestliže byla zrcátka
sklopena elektricky, je nutno je do jízdní
polohy vyklopit zase elektricky:
nesnažte se je vyklopit manuálně.
Manuální sklopení zrcátka
Pro manuální přiklopení přestavte
zrcátka z polohy 1 obr. 48 do polohy 2.
Jestliže byla zrcátka přiklopena
manuálně, lze je odklopit do jízdní
polohy jak manuálně, tak elektricky.
UPOZORNĚNÍ Pro elektrické odklopení
zrcátek zpět do jízdní polohy stiskněte
kolébkové tlačítko A obr. 49 v místě 2 a
podržte je, dokud neucítíte "zaklapnutí".
Pak stiskněte tlačítko v místě 1.
Vyklopení dopředu
Jestliže byla zrcátka nechtěně
překlopena dopředu (např. nárazem),
lze je ručně překlopit dopředu (poloha 3
obr. 48) nebo ručně vrátit do polohy 2.
Jestliže byla zrcátka vyklopena dopředu
manuálně nebo nárazem, lze je
zaklopit zpět jak manuálně, tak
elektricky.Pro elektrické odklopení zrcátek zpět
do jízdní polohy stiskněte kolébkové
tlačítko A obr. 49 v místě 2 a podržte je,
dokud neucítíte "zaklapnutí". Pak
stiskněte tlačítko v místě 1.
UPOZORNĚNÍ Jestliže byla zrcátka
omylem sklopena do polohy 3 obr. 48,
zrcátko se přestaví do mezilehlé polohy.
V takovém případě přestavte manuálně
zrcátko do polohy 1, stiskněte
kolébkové tlačítko A obr. 49 v místě 2 a
podržte je na zaklapnutí. Pak stiskněte
tlačítko v místě 2, tím se zrcátko
dostane do polohy 1.
Odmrazení/odmlžení zrcátek
(u příslušné verze vozidla)
Zrcátka jsou opatřena topnými odpory,
které je vyhřívají v případě, že je
zapnuté vyhřívání zadního okna
(stiskem tlačítka)
).
UPOZORNĚNÍ Funkce je časově
omezena: vypne se automaticky za
několik minut.
48F1A0043
49F1A0044
26
SEZNÁMENÍ S VOZIDLEM

POZOR
29)Vnější zrcátko u řidiče je lehce
zakřivené, a proto odražený obraz mírně
zkresluje vnímání vzdálenosti. Odrazová
plocha spodní části vnějších zrcátek je
parabolická, aby se rozšířilo zorné pole.
Rozměr odraženého obrazu se proto jeví
jako menší, a zobrazovaný předmět
vzbuzuje dojem, že je vzdálenější než ve
skutečnosti.
30)Za jízdy musí zrcátka zůstat v poloze 1.

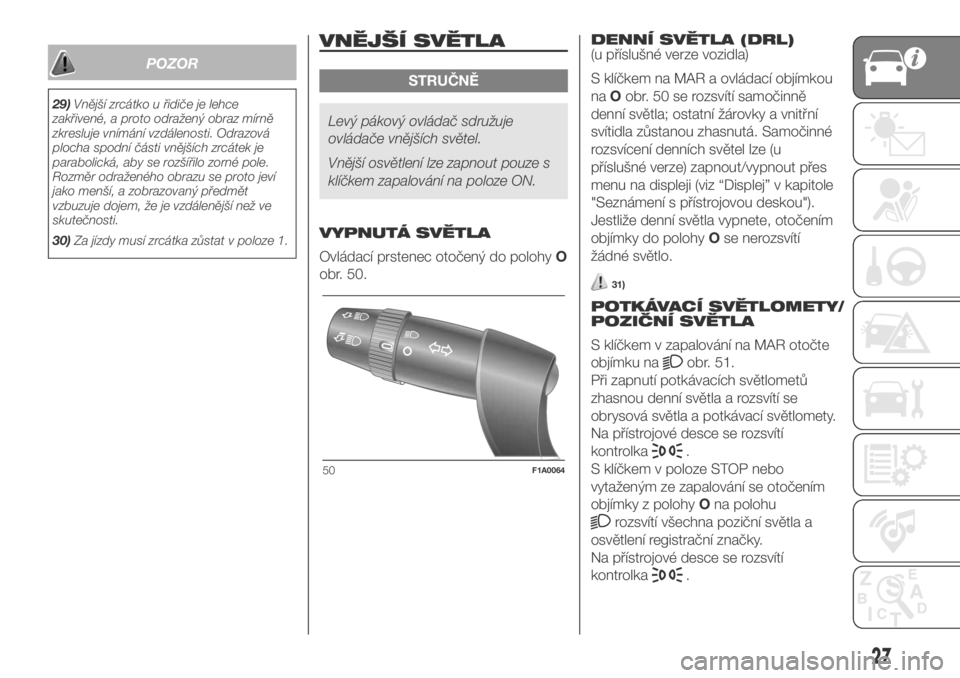

VNĚJŠÍ SVĚTLA
STRUČNĚ
Levý pákový ovládač sdružuje
ovládače vnějších světel.
Vnější osvětlení lze zapnout pouze s
klíčkem zapalování na poloze ON.
VYPNUTÁ SVĚTLA
Ovládací prstenec otočený do polohyO
obr. 50.DENNÍ SVĚTLA (DRL)
(u příslušné verze vozidla)
S klíčkem na MAR a ovládací objímkou
naOobr. 50 se rozsvítí samočinně
denní světla; ostatní žárovky a vnitřní
svítidla zůstanou zhasnutá. Samočinné
rozsvícení denních světel lze (u
příslušné verze) zapnout/vypnout přes
menu na displeji (viz “Displej” v kapitole
"Seznámení s přístrojovou deskou").
Jestliže denní světla vypnete, otočením
objímky do polohyOse nerozsvítí
žádné světlo.
31)
POTKÁVACÍ SVĚTLOMETY/
POZIČNÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku na
obr. 51.
Při zapnutí potkávacích světlometů
zhasnou denní světla a rozsvítí se
obrysová světla a potkávací světlomety.
Na přístrojové desce se rozsvítí
kontrolka
.
S klíčkem v poloze STOP nebo
vytaženým ze zapalování se otočením
objímky z polohyOna polohu
rozsvítí všechna poziční světla a
osvětlení registrační značky.
Na přístrojové desce se rozsvítí
kontrolka
.
50F1A0064
27

DÁLKOVÉ SVĚTLOMETY
S ovládačem na poloze
přitáhněte
pákový ovládač k volantu (2.
nearetovaná poloha) obr. 52.
Na přístrojové desce se rozsvítí
kontrolka
.
Pro vypnutí dálkových světel přitáhněte
opět pákový ovládač k volantu (znovu
se rozsvítí potkávací světla).SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu (1.
nearetovaná poloha) obr. 53 bez ohledu
na polohu ovládací objímky. Na
přístrojové desce se rozsvítí kontrolka
.
AUTOMATICKÉ DÁLKOVÉ
SVĚTLOMETY
Na ochranu ostatních uživatelů
komunikace před oslněním se dálkové
světlomety automaticky vypnou při
míjení protijedoucího vozidla nebo
zařazení se za vozidlo jedoucí ve
stejném směru jízdy.
Systém se aktivuje položkou menu
otočením přepínače světel na
.Při prvním zapnutí dálkových
světlometů zatažením příslušné
ovládací páky se funkce aktivuje a na
displeji se zobrazí kontrolka
;
jestliže jsou dálkové světlomety
skutečně rozsvícení, rozsvítí se i
příslušná modrá kontrolka
.
Při jízdě rychlostí nad 40 km/h a se
zapnutou funkcí, se tato funkce vypne
opětným zatažením páky na polohu
dálkových světel.
Při jízdě se zapnutou funkcí rychlostí do
15 km/h, funkce vypne dálkové
světlomety. Opětným zatažením páky
až na polohu dálkových světel bude
tato žádost interpretována tak, že
je třeba rozsvítit dálková světla
na trvalo, takže se na přístrojové desce
rozsvítí modrá kontrolka
a dálkové
světlomety budou svítit, dokud rychlost
vozidla opět nepřekročí 40 km/h. Po
opětném překročení rychlosti 40 km/h
se funkce aktivuje automaticky . Po
opětném překonání rychlosti 40 km/h
se funkce znovu automaticky zapne
.
Jestliže v této fázi opět zatáhněte páku
jako při vypnutí dálkových světel,
funkce zůstane vypnuta a zhasnou i
dálkové světlomety.
Pro vypnutí automatické funkce lze
otočit objímku na
obr. 51.
32) 33)
51F1A0065
52F1A0066
53F1A0067
28
SEZNÁMENÍ S VOZIDLEM
