FIAT FIORINO 2007 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2007, Model line: FIORINO, Model: FIAT FIORINO 2007Pages: 210, PDF Dimensioni: 3.31 MB
Page 181 of 210
180
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

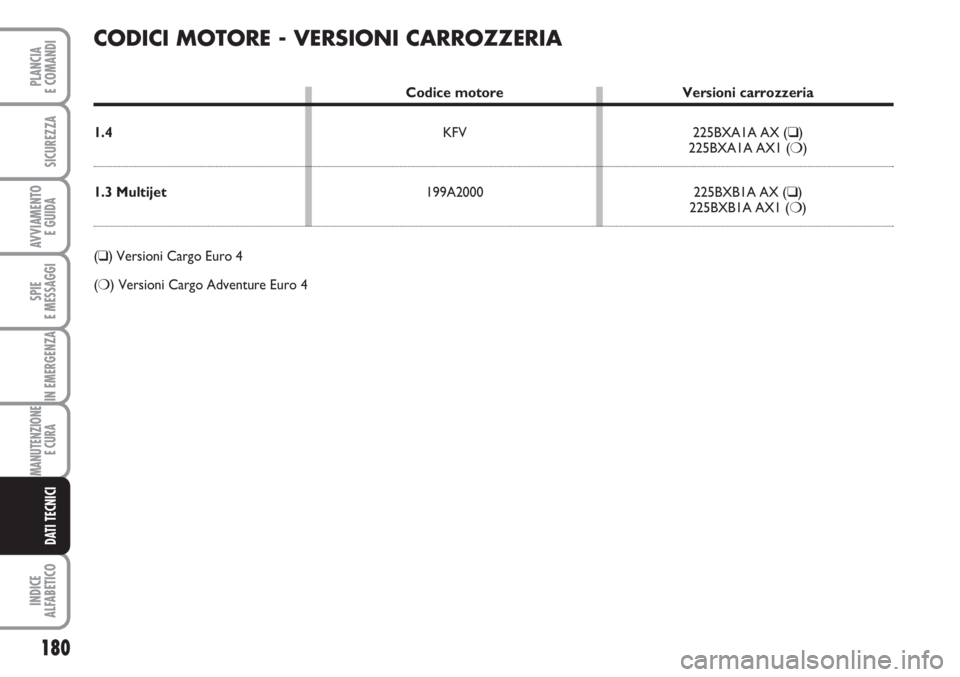

CODICI MOTORE - VERSIONI CARROZZERIA
Codice motore Versioni carrozzeria
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
1.3 Multijet199A2000 225BXB1A AX (
❑)225BXB1A AX1 (❍)
(❑) Versioni Cargo Euro 4
(❍) Versioni Cargo Adventure Euro 4
Page 182 of 210
181
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

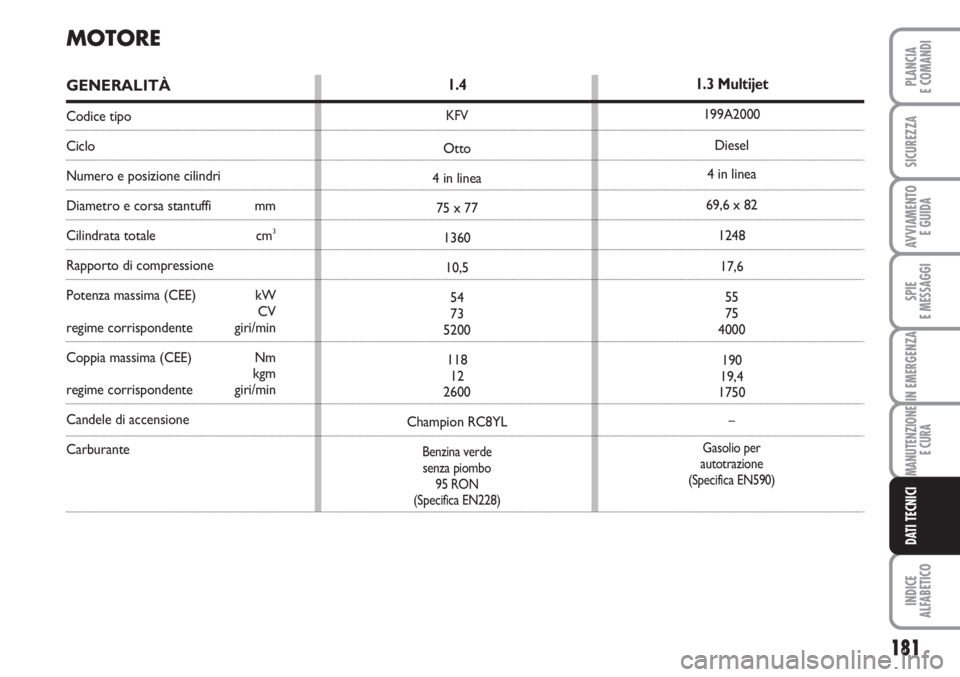

MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
1.4
KFV
Otto
4 in linea
75 x 77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Benzina verde
senza piombo
95 RON
(Specifica EN228)
1.3 Multijet
199A2000
Diesel
4 in linea
69,6 x 82
1248
17,6
55
75
4000
190
19,4
1750
–
Gasolio per
autotrazione
(Specifica EN590)
Page 183 of 210
182
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

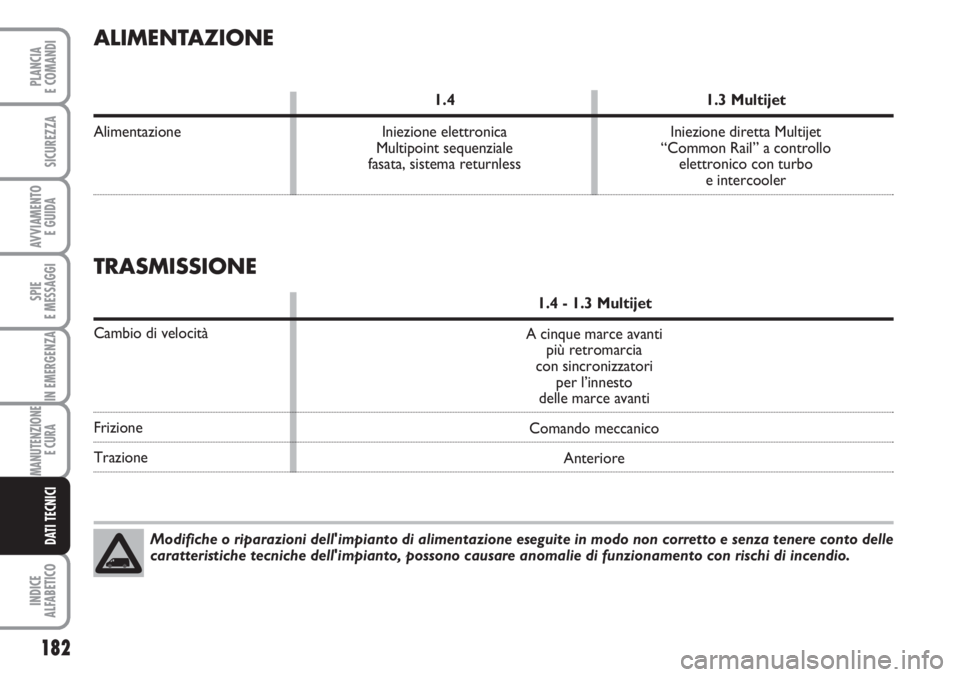

ALIMENTAZIONE
1.4 1.3 Multijet
Alimentazione Iniezione elettronica Iniezione diretta Multijet
Multipoint sequenziale “Common Rail” a controllo
fasata, sistema returnless elettronico con turbo
e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
TRASMISSIONE
1.4 - 1.3 Multijet
Cambio di velocità
Frizione
TrazioneA cinque marce avanti
più retromarcia
con sincronizzatori
per l’innesto
delle marce avanti
Comando meccanico
Anteriore
Page 184 of 210
183
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

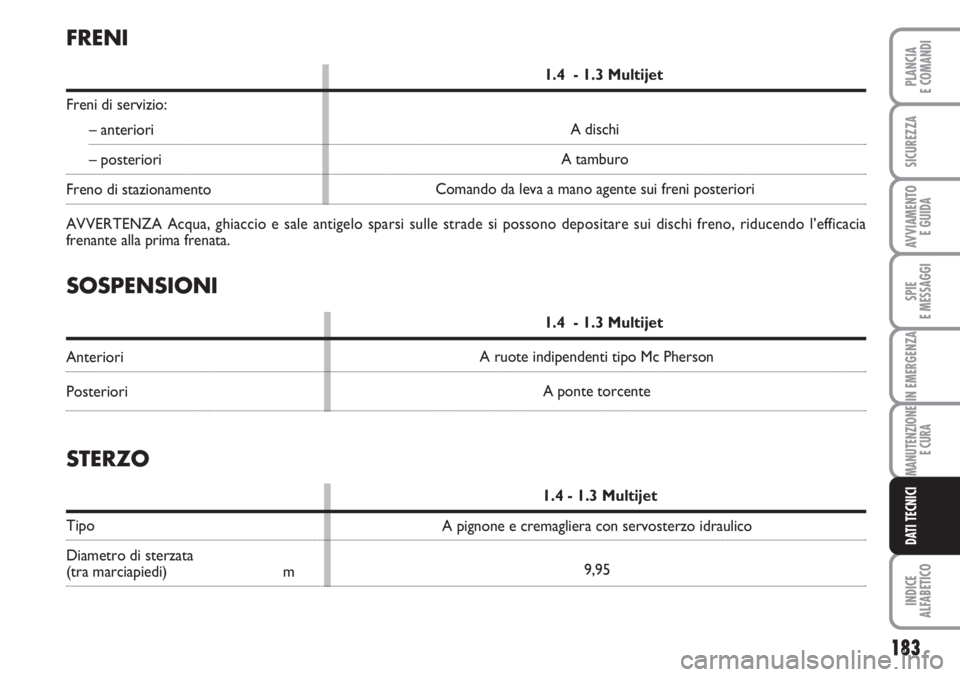

SOSPENSIONI
1.4 - 1.3 Multijet
Anteriori
PosterioriA ruote indipendenti tipo Mc Pherson
A ponte torcente
FRENI
1.4 - 1.3 Multijet
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
STERZO
1.4 - 1.3 Multijet
Tipo
Diametro di sterzata
(tra marciapiedi) mA pignone e cremagliera con servosterzo idraulico
9,95 A dischi
A tamburo
Comando da leva a mano agente sui freni posteriori
Page 185 of 210
184
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

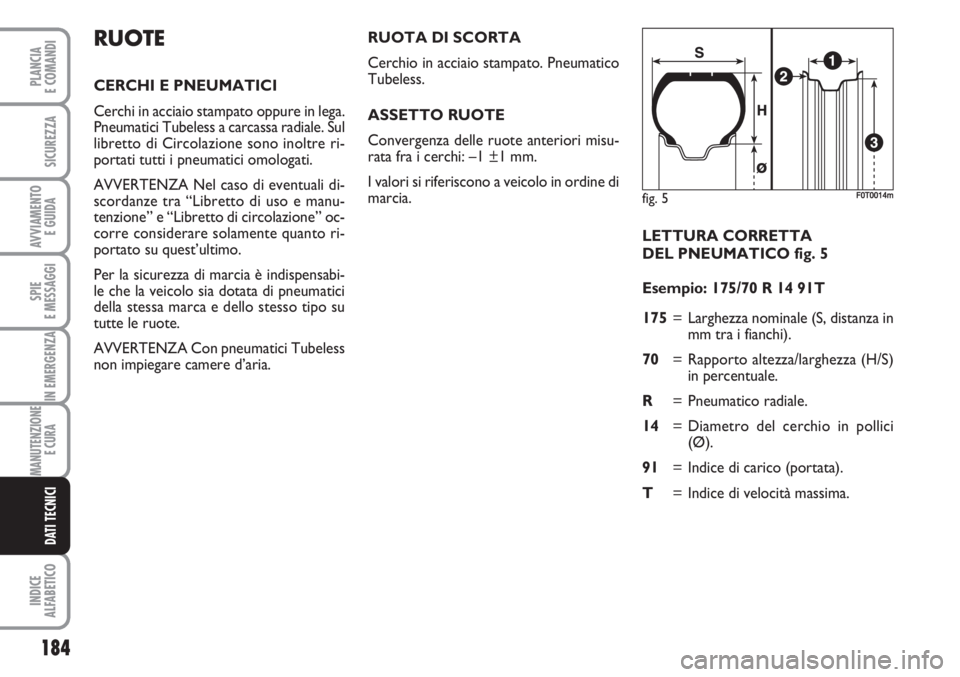

LETTURA CORRETTA
DEL PNEUMATICO fig. 5
Esempio: 175/70 R 14 91T
175= Larghezza nominale (S, distanza in
mm tra i fianchi).
70= Rapporto altezza/larghezza (H/S)
in percentuale.
R= Pneumatico radiale.
14= Diametro del cerchio in pollici
(Ø).
91= Indice di carico (portata).
T= Indice di velocità massima.
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la veicolo sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.RUOTA DI SCORTA
Cerchio in acciaio stampato. Pneumatico
Tubeless.
ASSETTO RUOTE
Convergenza delle ruote anteriori misu-
rata fra i cerchi: –1 ±1 mm.
I valori si riferiscono a veicolo in ordine di
marcia.
fig. 5F0T0014m
Page 186 of 210
185
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

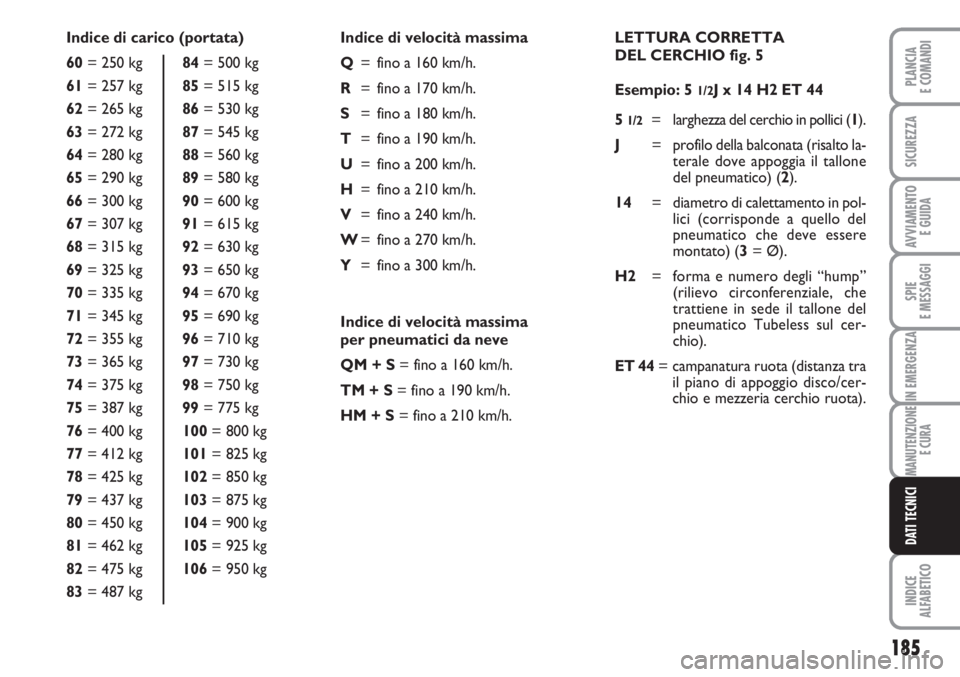

Indice di carico (portata)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kgIndice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S
= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
W= fino a 270 km/h.
Y= fino a 300 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.LETTURA CORRETTA
DEL CERCHIO fig. 5
Esempio: 5
1/2J x 14 H2 ET 44
5
1/2= larghezza del cerchio in pollici (1).
J= profilo della balconata (risalto la-
terale dove appoggia il tallone
del pneumatico) (2).
14= diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) (3= Ø).
H2= forma e numero degli “hump”
(rilievo circonferenziale, che
trattiene in sede il tallone del
pneumatico Tubeless sul cer-
chio).
ET 44= campanatura ruota (distanza tra
il piano di appoggio disco/cer-
chio e mezzeria cerchio ruota).
Page 187 of 210
1.4
1.3 Multijet
186
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

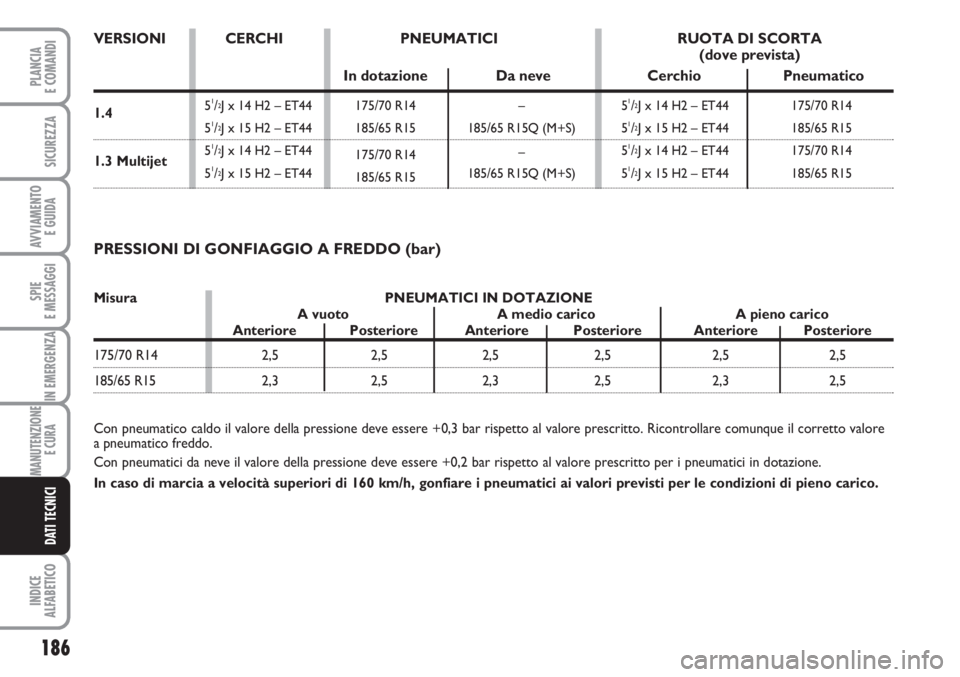

PRESSIONI DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore
a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneumatici ai valori previsti per le condizioni di pieno carico.
175/70 R14 2,5 2,5 2,5 2,5 2,5 2,5
185/65 R15 2,3 2,5 2,3 2,5 2,3 2,5 Misura PNEUMATICI IN DOTAZIONE
A vuoto A medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore Anteriore Posteriore
VERSIONI CERCHI PNEUMATICI RUOTA DI SCORTA
(dove prevista)
In dotazione Da neve Cerchio Pneumatico
51/2J x 14 H2 – ET44 175/70 R14 – 51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44 185/65 R15 185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44
175/70 R14–51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44
185/65 R15185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15
Page 188 of 210
187
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
F0T0160mfig. 6

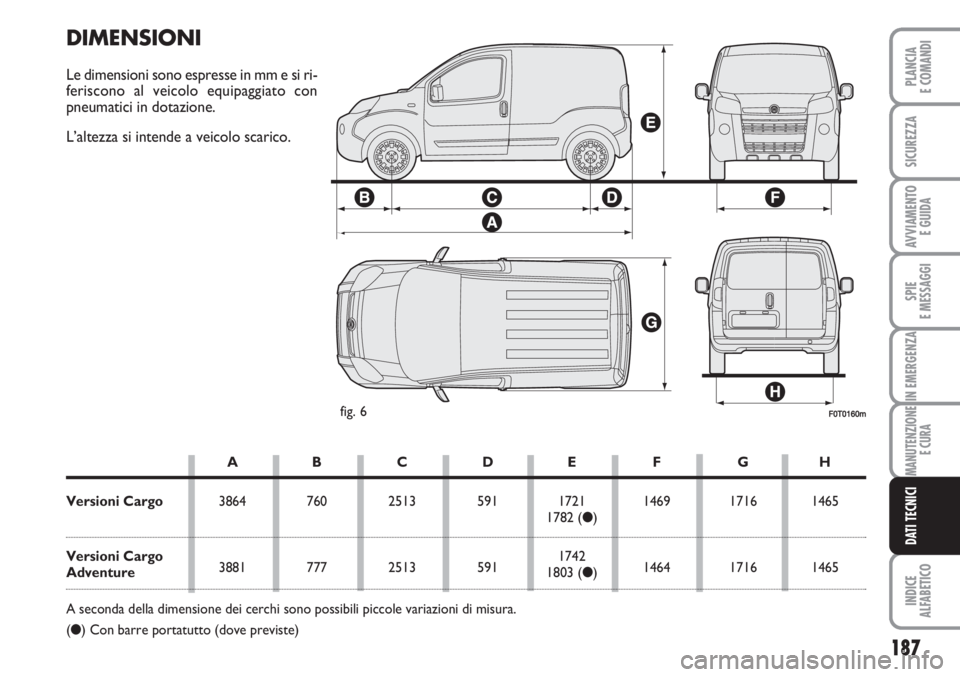

DIMENSIONI
Le dimensioni sono espresse in mm e si ri-
feriscono al veicolo equipaggiato con
pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
AB CDE F GH
Versioni Cargo3864 760 2513 591 1721 1469 1716 1465
1782 (●)
Versioni Cargo
3881 777 2513 5911742
1464 1716 1465
Adventure1803 (●)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(●) Con barre portatutto (dove previste)
Page 189 of 210
188
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

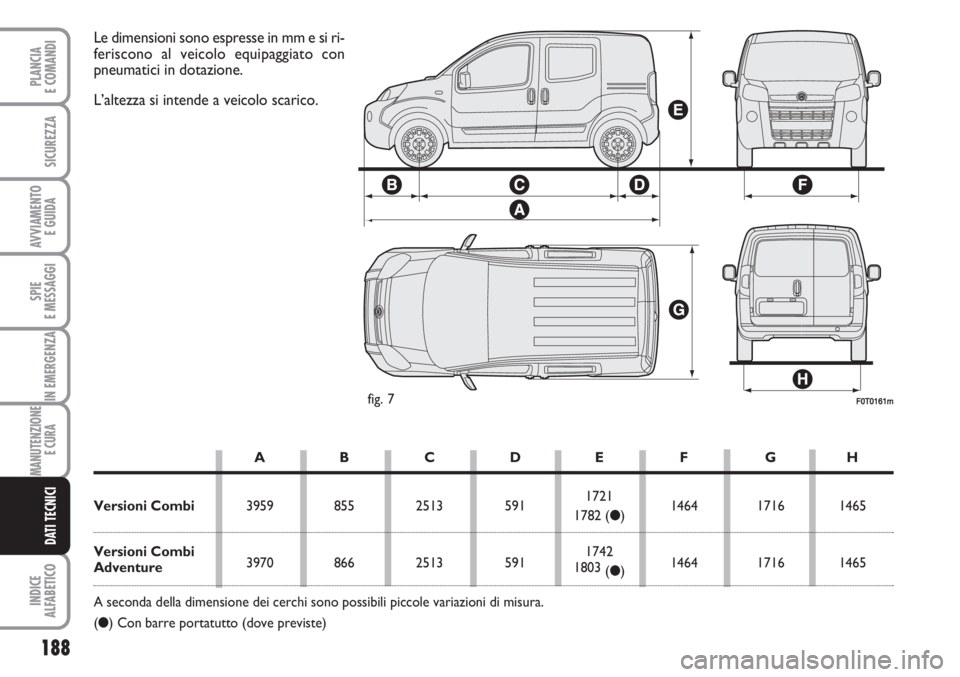

F0T0161mfig. 7
Le dimensioni sono espresse in mm e si ri-
feriscono al veicolo equipaggiato con
pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
AB CDE F GH
Versioni Combi3959 855 2513 5911721
1464 1716 1465
1782 (●)
Versioni Combi
3970 866 2513 5911742
1464 1716 1465
Adventure1803
(●)
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(●) Con barre portatutto (dove previste)
Page 190 of 210
1.4 1.3 Multijet
157 157
189
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

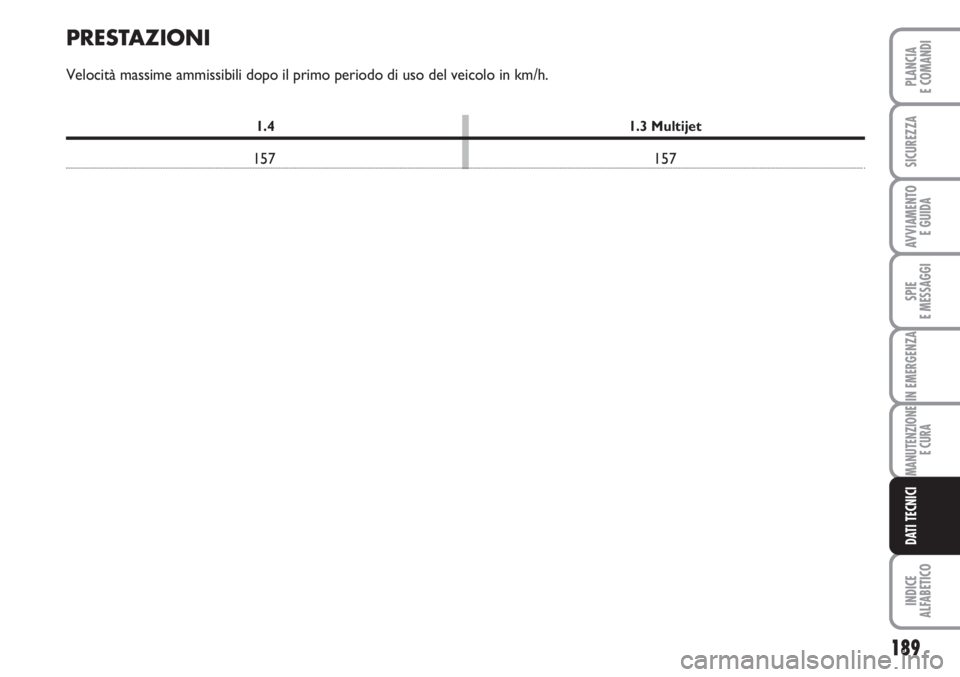

PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso del veicolo in km/h.
