FIAT FIORINO 2007 Libretto Uso Manutenzione (in Italian)

140
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

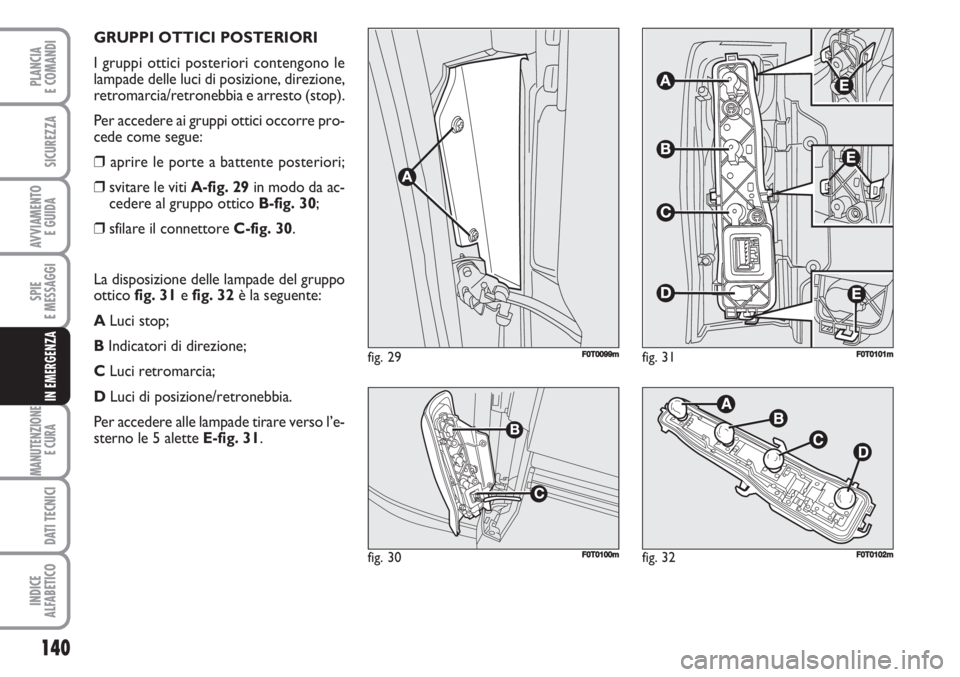

GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le
lampade delle luci di posizione, direzione,
retromarcia/retronebbia e arresto (stop).
Per accedere ai gruppi ottici occorre pro-
cede come segue:
❒aprire le porte a battente posteriori;
❒svitare le viti A-fig. 29in modo da ac-
cedere al gruppo ottico B-fig. 30;
❒sfilare il connettore C-fig. 30.
La disposizione delle lampade del gruppo
ottico fig. 31e fig. 32è la seguente:
ALuci stop;
BIndicatori di direzione;
CLuci retromarcia;
DLuci di posizione/retronebbia.
Per accedere alle lampade tirare verso l’e-
sterno le 5 alette E-fig. 31.
fig. 29F0T0099m
fig. 30F0T0100mfig. 32F0T0102m
fig. 31F0T0101m

141
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

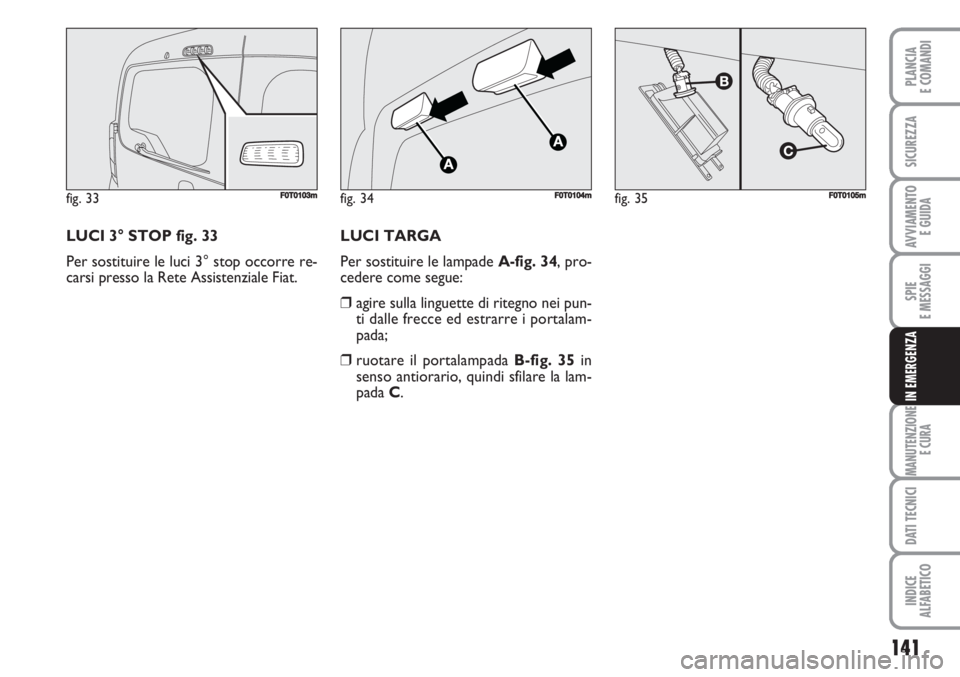

LUCI 3° STOP fig. 33
Per sostituire le luci 3° stop occorre re-
carsi presso la Rete Assistenziale Fiat.
fig. 33F0T0103mfig. 34F0T0104mfig. 35F0T0105m
LUCI TARGA
Per sostituire le lampade A-fig. 34, pro-
cedere come segue:
❒agire sulla linguette di ritegno nei pun-
ti dalle frecce ed estrarre i portalam-
pada;
❒ruotare il portalampada B-fig. 35in
senso antiorario, quindi sfilare la lam-
pada C.

142
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

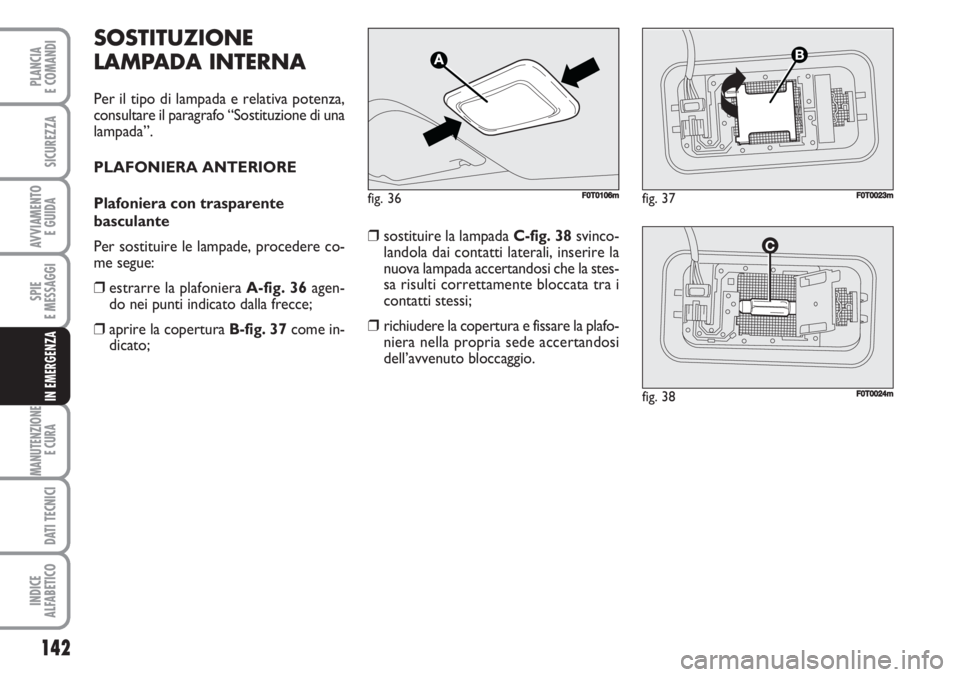

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza,
consultare il paragrafo “Sostituzione di una
lampada”.
PLAFONIERA ANTERIORE
Plafoniera con trasparente
basculante
Per sostituire le lampade, procedere co-
me segue:
❒estrarre la plafoniera A-fig. 36agen-
do nei punti indicato dalla frecce;
❒aprire la copertura B-fig. 37come in-
dicato;❒sostituire la lampada C-fig. 38svinco-
landola dai contatti laterali, inserire la
nuova lampada accertandosi che la stes-
sa risulti correttamente bloccata tra i
contatti stessi;
❒richiudere la copertura e fissare la plafo-
niera nella propria sede accertandosi
dell’avvenuto bloccaggio.
fig. 36F0T0106mfig. 37F0T0023m
fig. 38F0T0024m

143
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

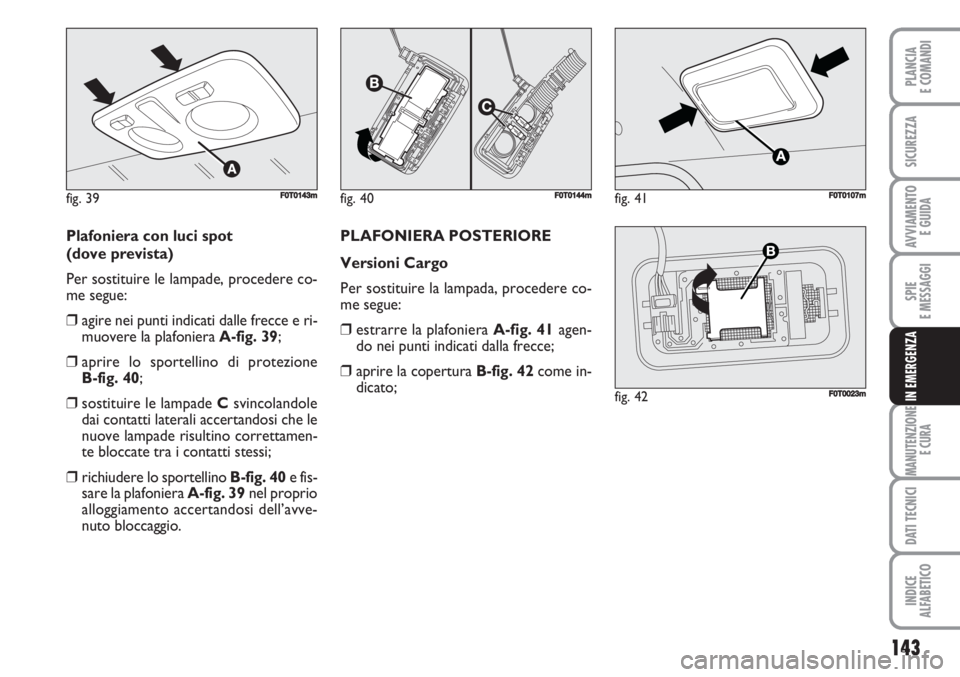

Plafoniera con luci spot
(dove prevista)
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera A-fig. 39;
❒aprire lo sportellino di protezione
B-fig. 40;
❒sostituire le lampade Csvincolandole
dai contatti laterali accertandosi che le
nuove lampade risultino correttamen-
te bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 40e fis-
sare la plafoniera A-fig. 39nel proprio
alloggiamento accertandosi dell’avve-
nuto bloccaggio.PLAFONIERA POSTERIORE
Versioni Cargo
Per sostituire la lampada, procedere co-
me segue:
❒estrarre la plafoniera A-fig. 41agen-
do nei punti indicati dalla frecce;
❒aprire la copertura B-fig. 42come in-
dicato;
fig. 39F0T0143mfig. 40F0T0144mfig. 41F0T0107m
fig. 42F0T0023m

144
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

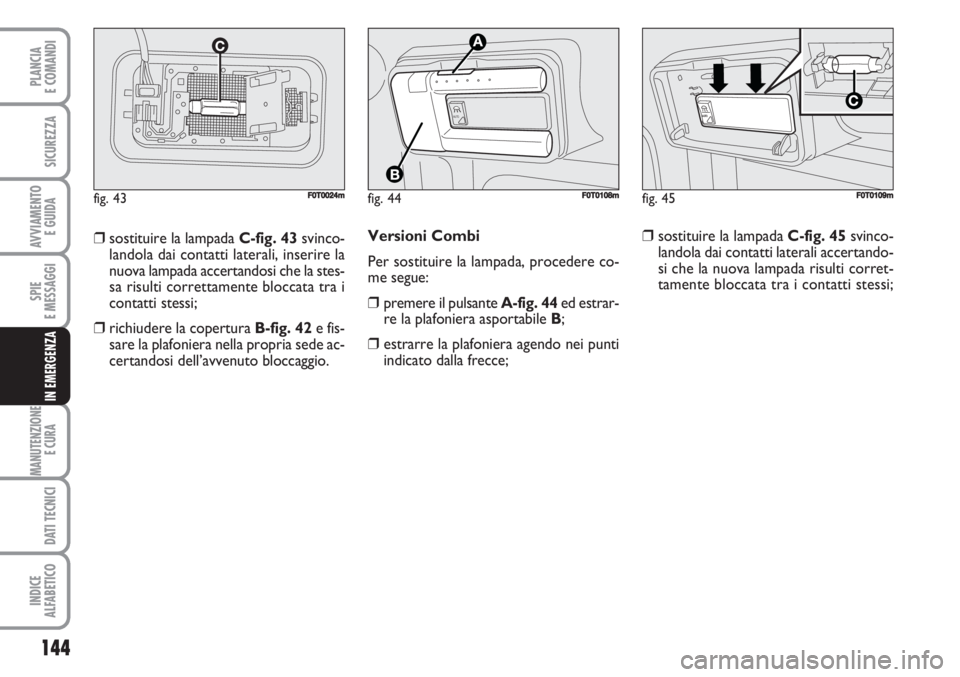

Versioni Combi
Per sostituire la lampada, procedere co-
me segue:
❒premere il pulsante A-fig. 44ed estrar-
re la plafoniera asportabile B;
❒estrarre la plafoniera agendo nei punti
indicato dalla frecce; ❒sostituire la lampada C-fig. 43svinco-
landola dai contatti laterali, inserire la
nuova lampada accertandosi che la stes-
sa risulti correttamente bloccata tra i
contatti stessi;
❒richiudere la copertura B-fig. 42e fis-
sare la plafoniera nella propria sede ac-
certandosi dell’avvenuto bloccaggio.
fig. 44
AU
TO
F0T0108mfig. 45
A
UTO
F0T0109mfig. 43F0T0024m
❒sostituire la lampada C-fig. 45svinco-
landola dai contatti laterali accertando-
si che la nuova lampada risulti corret-
tamente bloccata tra i contatti stessi;

145
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

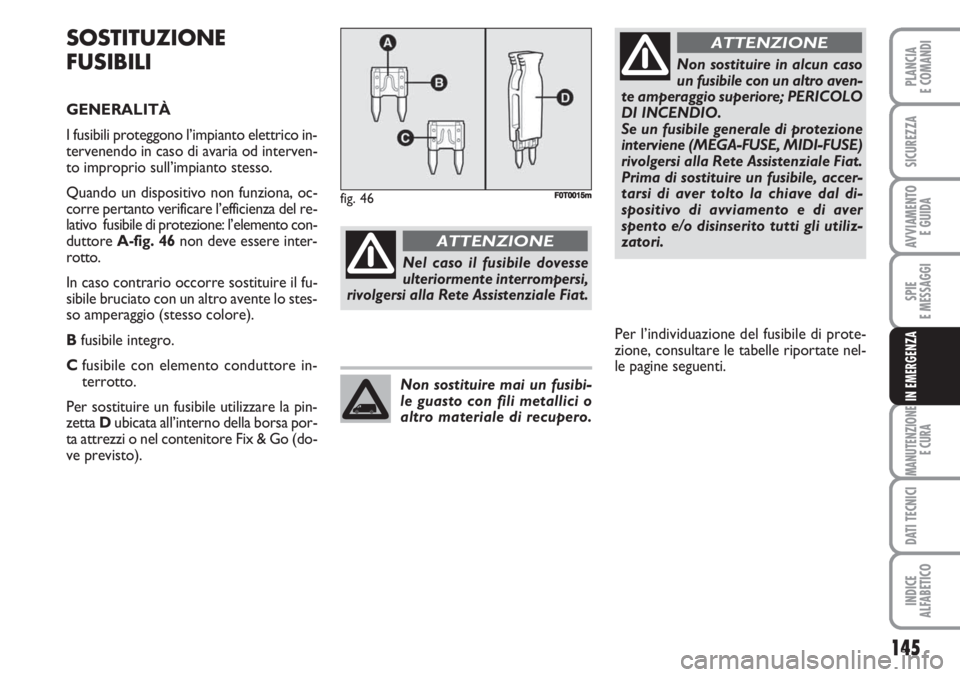

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento con-
duttore A-fig. 46non deve essere inter-
rotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo stes-
so amperaggio (stesso colore).
Bfusibile integro.
Cfusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zetta Dubicata all’interno della borsa por-
ta attrezzi o nel contenitore Fix & Go (do-
ve previsto).
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
Se un fusibile generale di protezione
interviene (MEGA-FUSE, MIDI-FUSE)
rivolgersi alla Rete Assistenziale Fiat.
Prima di sostituire un fusibile, accer-
tarsi di aver tolto la chiave dal di-
spositivo di avviamento e di aver
spento e/o disinserito tutti gli utiliz-
zatori.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
fig. 46FF0T0015m
Per l’individuazione del fusibile di prote-
zione, consultare le tabelle riportate nel-
le pagine seguenti.

146
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

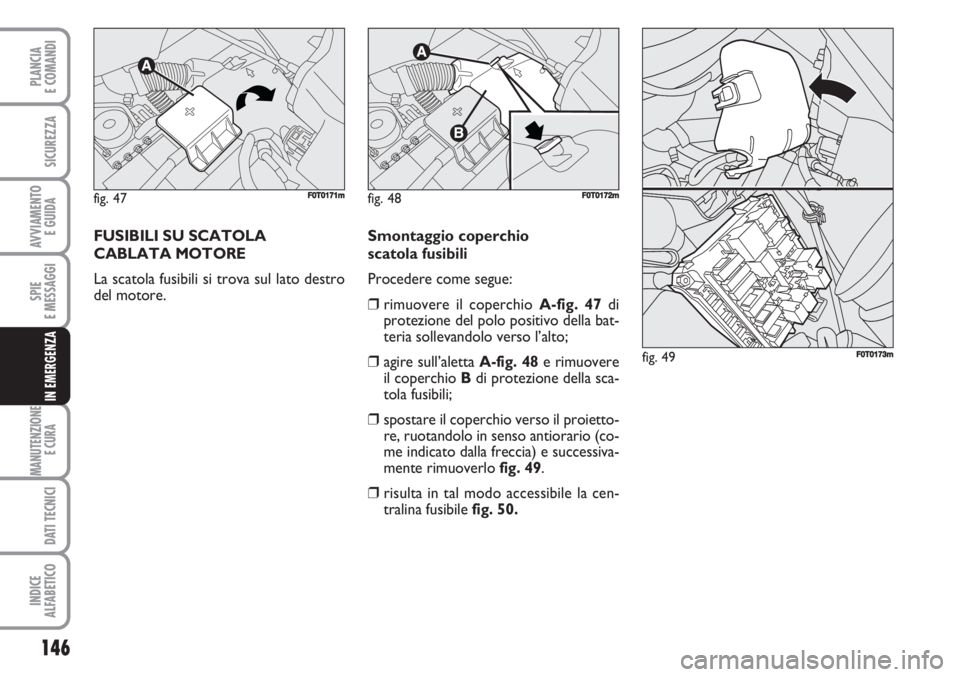

FUSIBILI SU SCATOLA
CABLATA MOTORE
La scatola fusibili si trova sul lato destro
del motore.Smontaggio coperchio
scatola fusibili
Procedere come segue:
❒rimuovere il coperchio A-fig. 47di
protezione del polo positivo della bat-
teria sollevandolo verso l’alto;
❒agire sull’aletta A-fig. 48e rimuovere
il coperchio Bdi protezione della sca-
tola fusibili;
❒spostare il coperchio verso il proietto-
re, ruotandolo in senso antiorario (co-
me indicato dalla freccia) e successiva-
mente rimuoverlo fig. 49.
❒risulta in tal modo accessibile la cen-
tralina fusibile fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

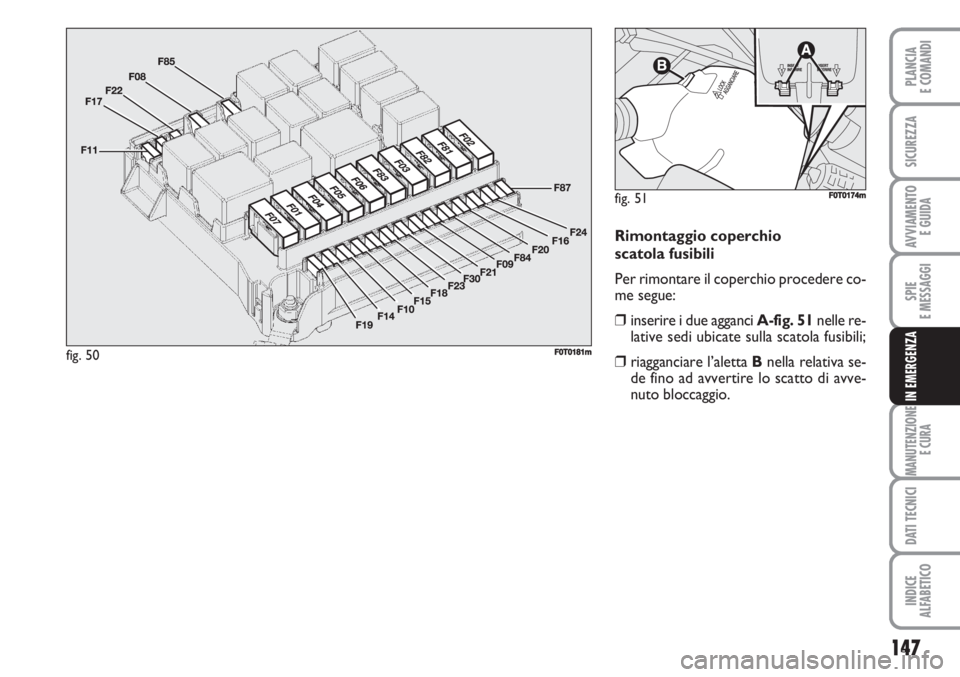

Rimontaggio coperchio
scatola fusibili
Per rimontare il coperchio procedere co-
me segue:
❒inserire i due agganci A-fig. 51nelle re-
lative sedi ubicate sulla scatola fusibili;
❒riagganciare l’aletta Bnella relativa se-
de fino ad avvertire lo scatto di avve-
nuto bloccaggio.
fig. 50FF0T0181m
fig. 51F0T0174m

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

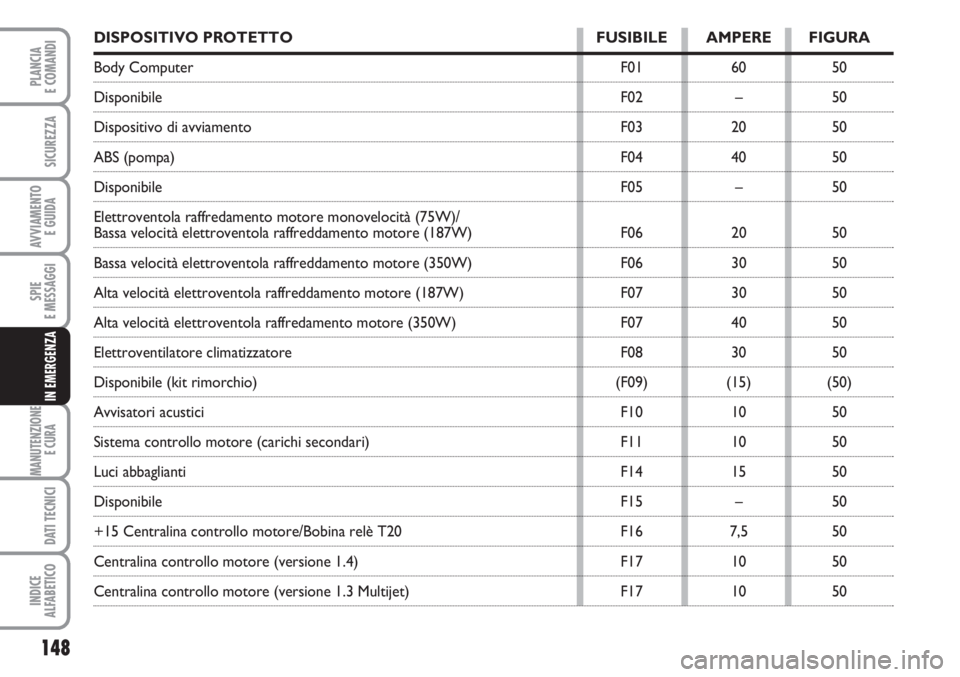

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Body Computer F01 60 50
Disponibile F02 – 50
Dispositivo di avviamento F03 20 50
ABS (pompa) F04 40 50
Disponibile F05 – 50
Elettroventola raffredamento motore monovelocità (75W)/
Bassa velocità elettroventola raffreddamento motore (187W) F06 20 50
Bassa velocità elettroventola raffreddamento motore (350W) F06 30 50
Alta velocità elettroventola raffreddamento motore (187W) F07 30 50
Alta velocità elettroventola raffredamento motore (350W) F07 40 50
Elettroventilatore climatizzatore F08 30 50
Disponibile (kit rimorchio) (F09) (15) (50)
Avvisatori acustici F10 10 50
Sistema controllo motore (carichi secondari) F11 10 50
Luci abbaglianti F14 15 50
Disponibile F15 – 50
+15 Centralina controllo motore/Bobina relè T20 F16 7,5 50
Centralina controllo motore (versione 1.4) F17 10 50
Centralina controllo motore (versione 1.3 Multijet) F17 10 50

149
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

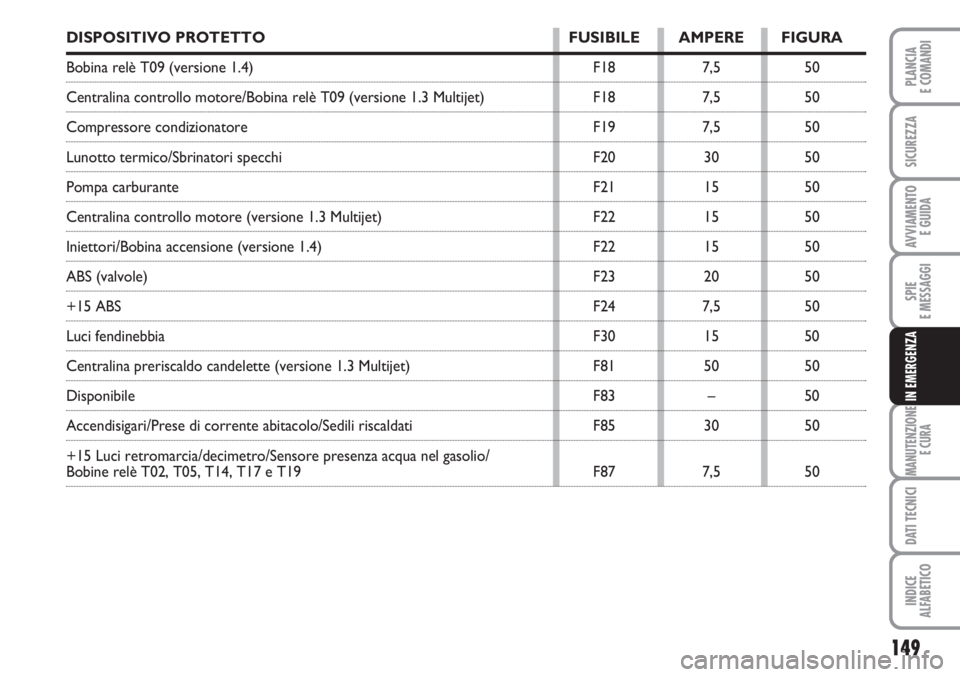

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Bobina relè T09 (versione 1.4) F18 7,5 50
Centralina controllo motore/Bobina relè T09 (versione 1.3 Multijet) F18 7,5 50
Compressore condizionatore F19 7,5 50
Lunotto termico/Sbrinatori specchi F20 30 50
Pompa carburante F21 15 50
Centralina controllo motore (versione 1.3 Multijet) F22 15 50
Iniettori/Bobina accensione (versione 1.4) F22 15 50
ABS (valvole) F23 20 50
+15 ABS F24 7,5 50
Luci fendinebbia F30 15 50
Centralina preriscaldo candelette (versione 1.3 Multijet) F81 50 50
Disponibile F83 – 50
Accendisigari/Prese di corrente abitacolo/Sedili riscaldati F85 30 50
+15 Luci retromarcia/decimetro/Sensore presenza acqua nel gasolio/
Bobine relè T02, T05, T14, T17 e T19 F87 7,5 50
