FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

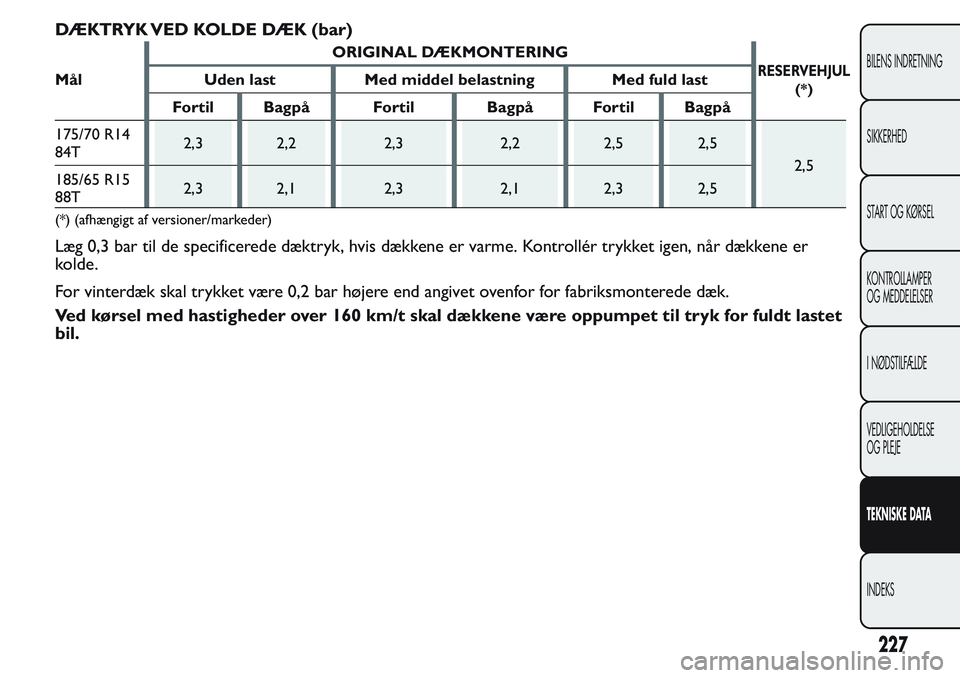

DÆKTRYK VED KOLDE DÆK (bar)
MålORIGINAL DÆKMONTERINGRESERVEHJUL
(*)Uden last Med middel belastning Med fuld last
Fortil Bagpå Fortil Bagpå Fortil Bagpå
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (afhængigt af versioner/markeder)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er
kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til tryk for fuldt lastet
bil.
227
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

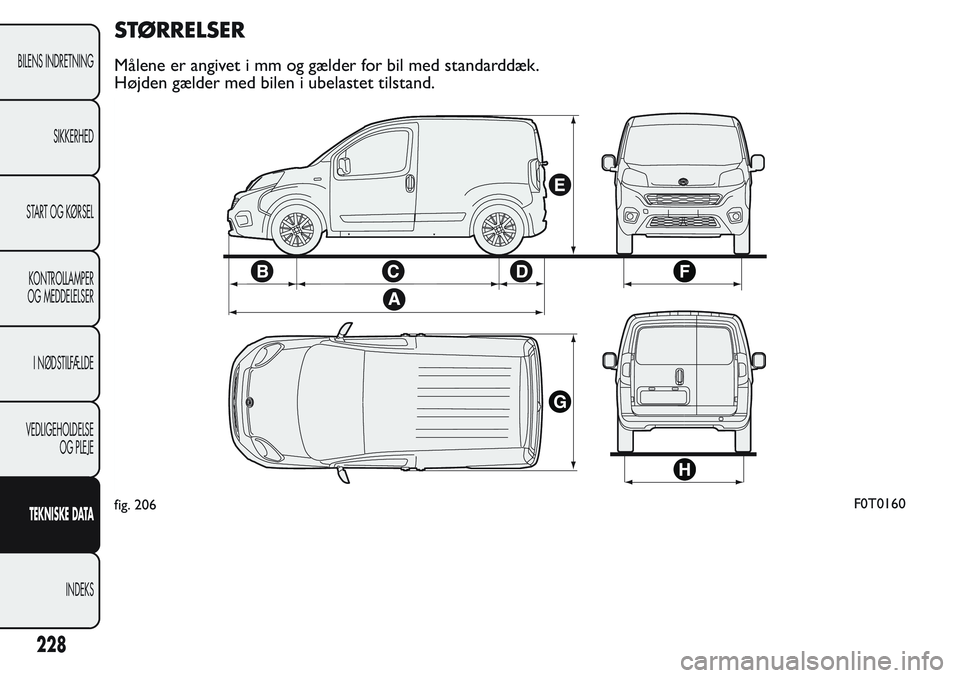

STØRRELSER
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
fig. 206F0T0160
228
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

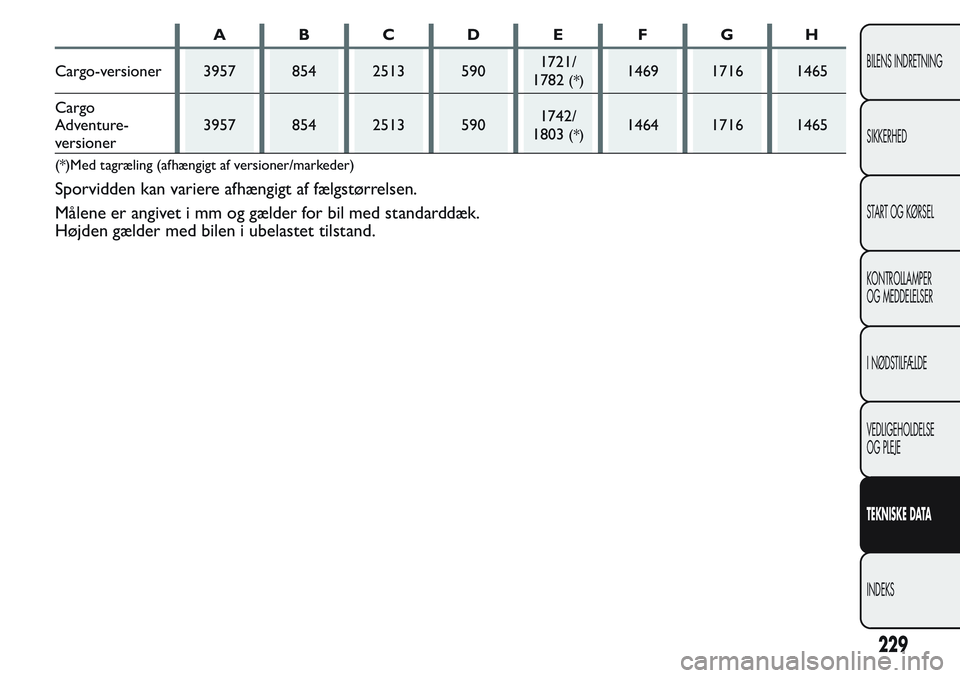

ABCDE FGH
Cargo-versioner 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Cargo
Adventure-
versioner3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Med tagræling (afhængigt af versioner/markeder)
Sporvidden kan variere afhængigt af fælgstørrelsen.
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
229
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

ABCDE FGH
Combi-versioner 3957 854 2513 5901721/
1782
(*)1467 1716 1464
COMBI
Adventure-
versioner3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Med tagræling (afhængigt af versioner/markeder)
Sporvidden kan variere afhængigt af fælgstørrelsen.
fig. 207F0T0161
230
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

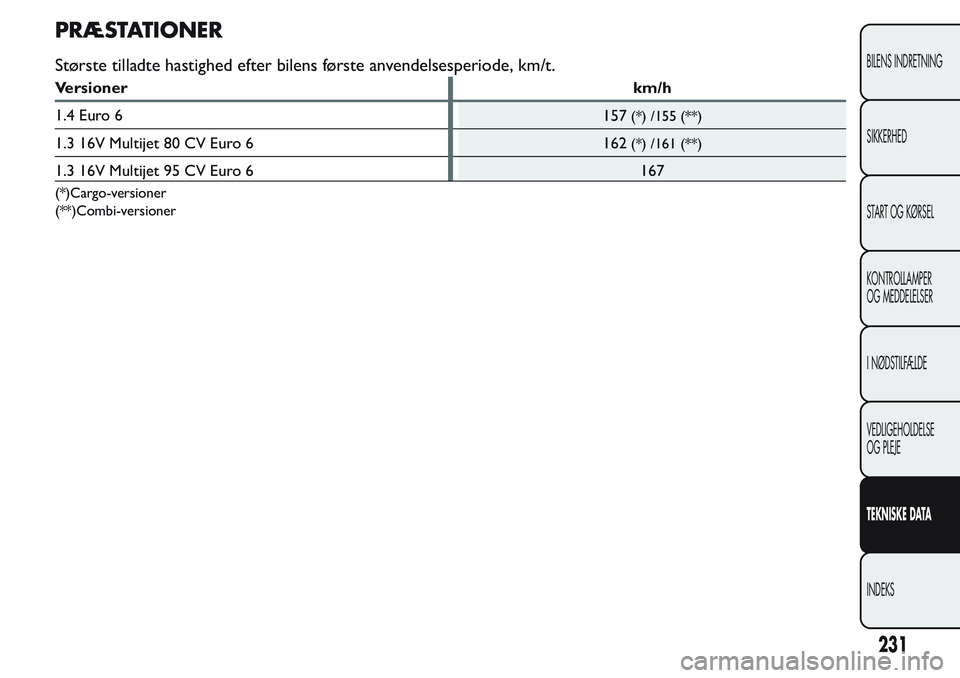

PRÆSTATIONER
Største tilladte hastighed efter bilens første anvendelsesperiode, km/t.
Versioner km/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 CV Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 CV Euro 6 167
(*)Cargo-versioner
(**)Combi-versioner
231
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

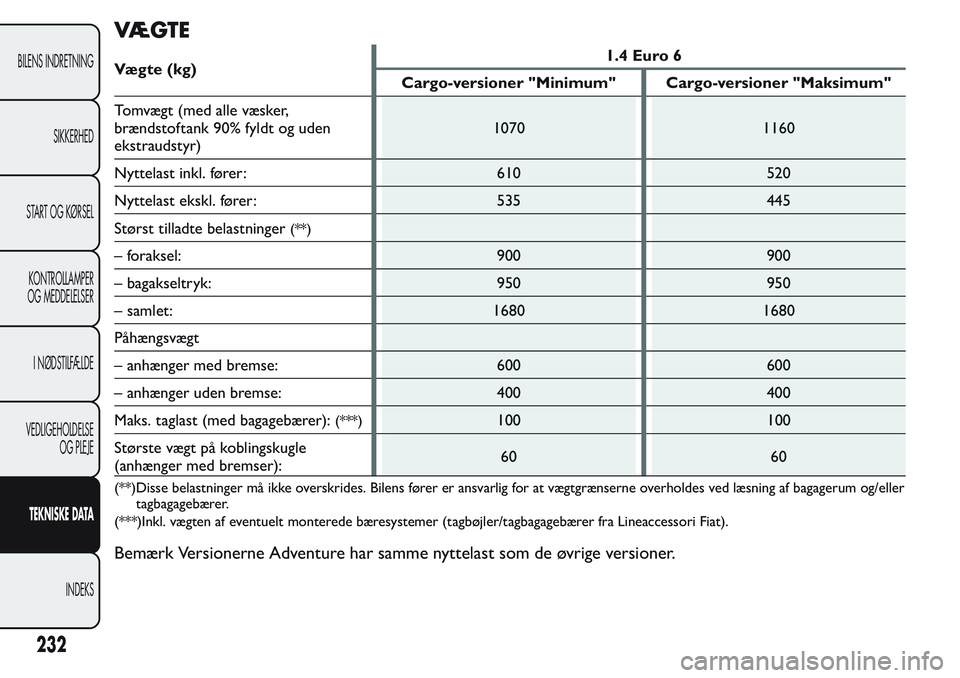

VÆ G T E
Væ g te ( kg )1.4 Euro 6
Cargo-versioner "Minimum" Cargo-versioner "Maksimum"
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1070 1160
Nyttelast inkl. fører: 610 520
Nyttelast ekskl. fører: 535 445
Størst tilladte belastninger
(**)
– foraksel: 900 900
– bagakseltryk: 950 950
– samlet: 1680 1680
Påhængsvægt
– anhænger med bremse: 600 600
– anhænger uden bremse: 400 400
Maks. taglast (med bagagebærer):
(***)100 100
Største vægt på koblingskugle
(anhænger med bremser):60 60
(**)Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
(***)Inkl. vægten af eventuelt monterede bæresystemer (tagbøjler/tagbagagebærer fra Lineaccessori Fiat).
Bemærk Versionerne Adventure har samme nyttelast som de øvrige versioner.
232
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

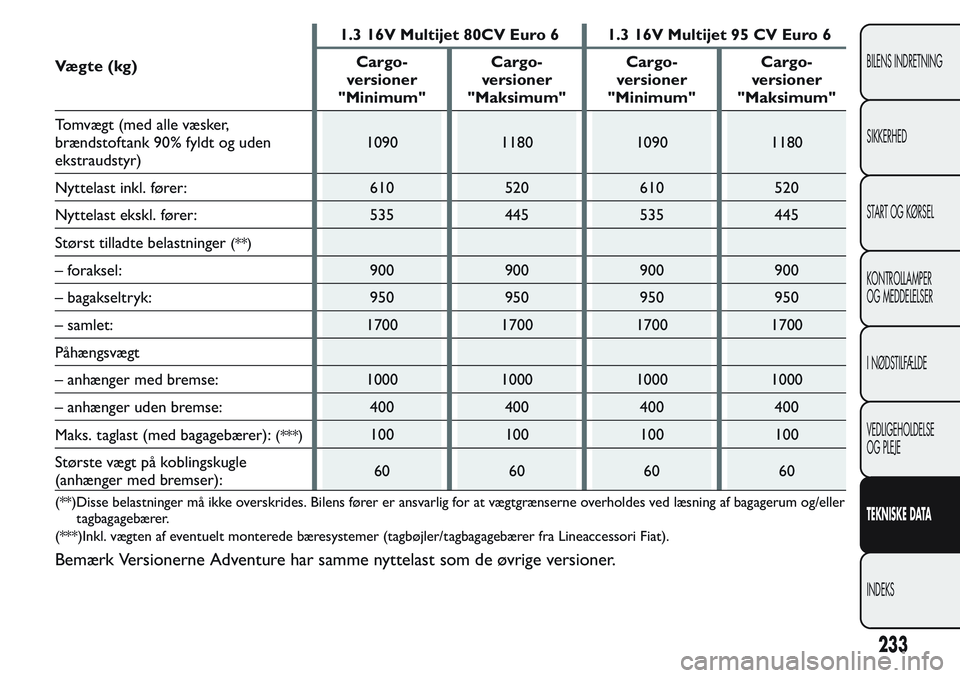

Væ g te ( kg )1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Cargo-
versioner
"Minimum"Cargo-
versioner
"Maksimum"Cargo-
versioner
"Minimum"Cargo-
versioner
"Maksimum"
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1090 1180 1090 1180
Nyttelast inkl. fører: 610 520 610 520
Nyttelast ekskl. fører: 535 445 535 445
Størst tilladte belastninger
(**)
– foraksel: 900 900 900 900
– bagakseltryk: 950 950 950 950
– samlet: 1700 1700 1700 1700
Påhængsvægt
– anhænger med bremse: 1000 1000 1000 1000
– anhænger uden bremse: 400 400 400 400
Maks. taglast (med bagagebærer):
(***)100 100 100 100
Største vægt på koblingskugle
(anhænger med bremser):60 60 60 60
(**)Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
(***)Inkl. vægten af eventuelt monterede bæresystemer (tagbøjler/tagbagagebærer fra Lineaccessori Fiat).
Bemærk Versionerne Adventure har samme nyttelast som de øvrige versioner.
233
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

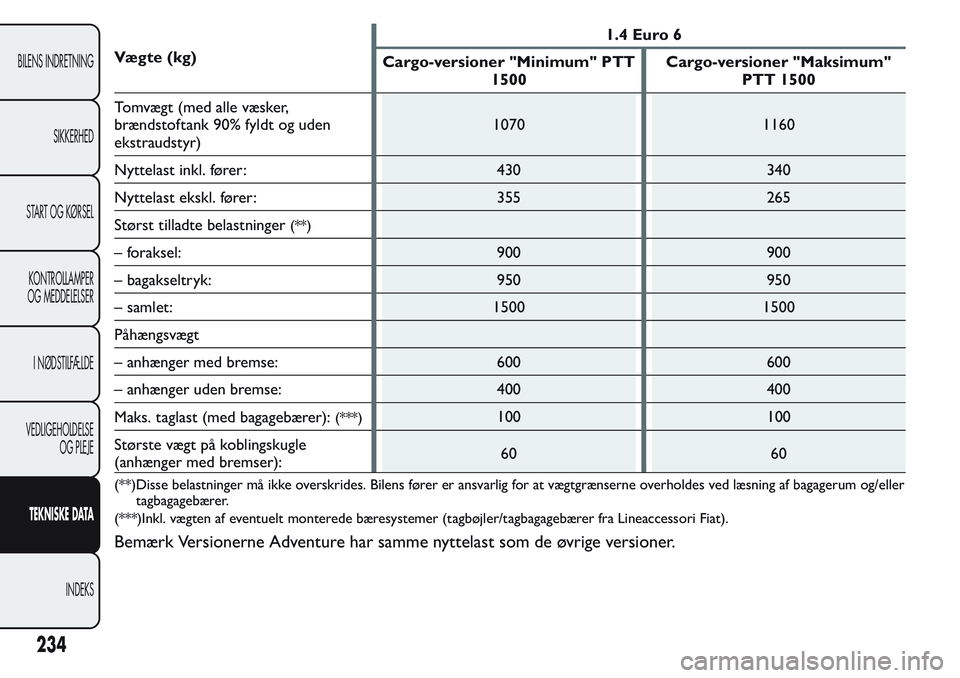

Væ g te ( kg )1.4 Euro 6
Cargo-versioner "Minimum" PTT
1500Cargo-versioner "Maksimum"
PTT 1500
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1070 1160
Nyttelast inkl. fører: 430 340
Nyttelast ekskl. fører: 355 265
Størst tilladte belastninger
(**)
– foraksel: 900 900
– bagakseltryk: 950 950
– samlet: 1500 1500
Påhængsvægt
– anhænger med bremse: 600 600
– anhænger uden bremse: 400 400
Maks. taglast (med bagagebærer):
(***)100 100
Største vægt på koblingskugle
(anhænger med bremser):60 60
(**)Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
(***)Inkl. vægten af eventuelt monterede bæresystemer (tagbøjler/tagbagagebærer fra Lineaccessori Fiat).
Bemærk Versionerne Adventure har samme nyttelast som de øvrige versioner.
234
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

Væ g te ( kg )1.3 16V Multijet 80 CV Euro 6 1.3 16V Multijet 95 HK
Cargo-
versioner
"Minimum"
PTT 1500Cargo-
versioner
"Maksimum"
PTT 1500Cargo-
versioner
"Minimum"
PTT 1500Cargo-
versioner
"Maksimum"
PTT 1500
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1090 1180 1090 1180
Nyttelast inkl. fører: 410 320 410 320
Nyttelast ekskl. fører: 335 245 335 245
Størst tilladte belastninger
(**)
– foraksel: 900 900 900 900
– bagakseltryk: 950 950 950 950
– samlet: 1500 1500 1500 1500
Påhængsvægt
– anhænger med bremse: 1000 1000 1000 1000
– anhænger uden bremse: 400 400 400 400
Maks. taglast (med bagagebærer):
(***)100 100 100 100
Største vægt på koblingskugle
(anhænger med bremser):60 60 60 60
(**)Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
(***)Inkl. vægten af eventuelt monterede bæresystemer (tagbøjler/tagbagagebærer fra Lineaccessori Fiat).
Bemærk Versionerne Adventure har samme nyttelast som de øvrige versioner.
235
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

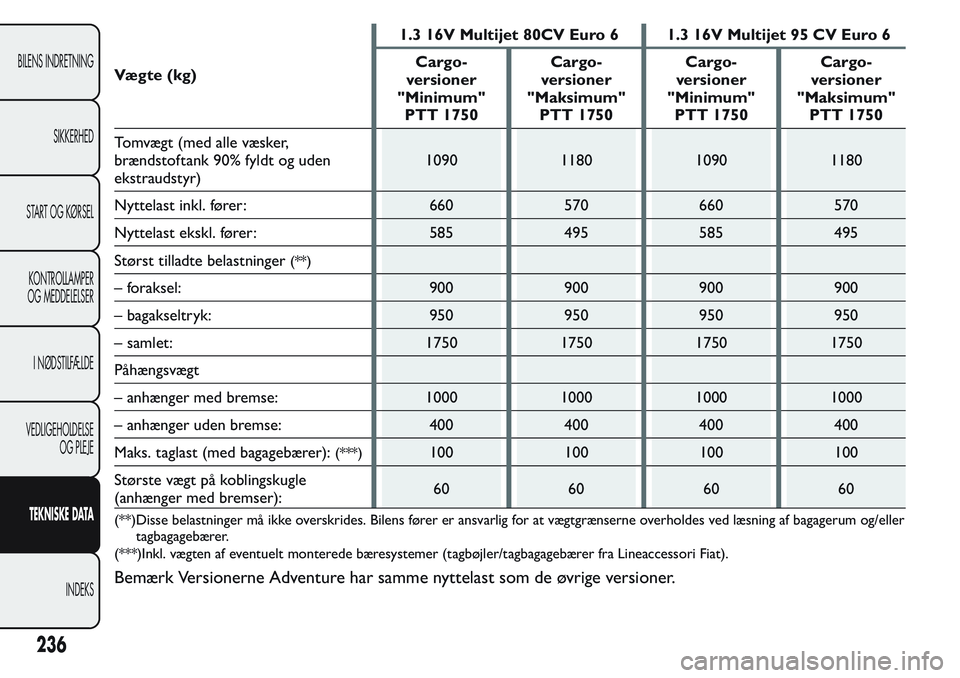

Væ g te ( kg )1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Cargo-
versioner
"Minimum"
PTT 1750Cargo-
versioner
"Maksimum"
PTT 1750Cargo-
versioner
"Minimum"
PTT 1750Cargo-
versioner
"Maksimum"
PTT 1750
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1090 1180 1090 1180
Nyttelast inkl. fører: 660 570 660 570
Nyttelast ekskl. fører: 585 495 585 495
Størst tilladte belastninger
(**)
– foraksel: 900 900 900 900
– bagakseltryk: 950 950 950 950
– samlet: 1750 1750 1750 1750
Påhængsvægt
– anhænger med bremse: 1000 1000 1000 1000
– anhænger uden bremse: 400 400 400 400
Maks. taglast (med bagagebærer):
(***)100 100 100 100
Største vægt på koblingskugle
(anhænger med bremser):60 60 60 60
(**)Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
(***)Inkl. vægten af eventuelt monterede bæresystemer (tagbøjler/tagbagagebærer fra Lineaccessori Fiat).
Bemærk Versionerne Adventure har samme nyttelast som de øvrige versioner.
