FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

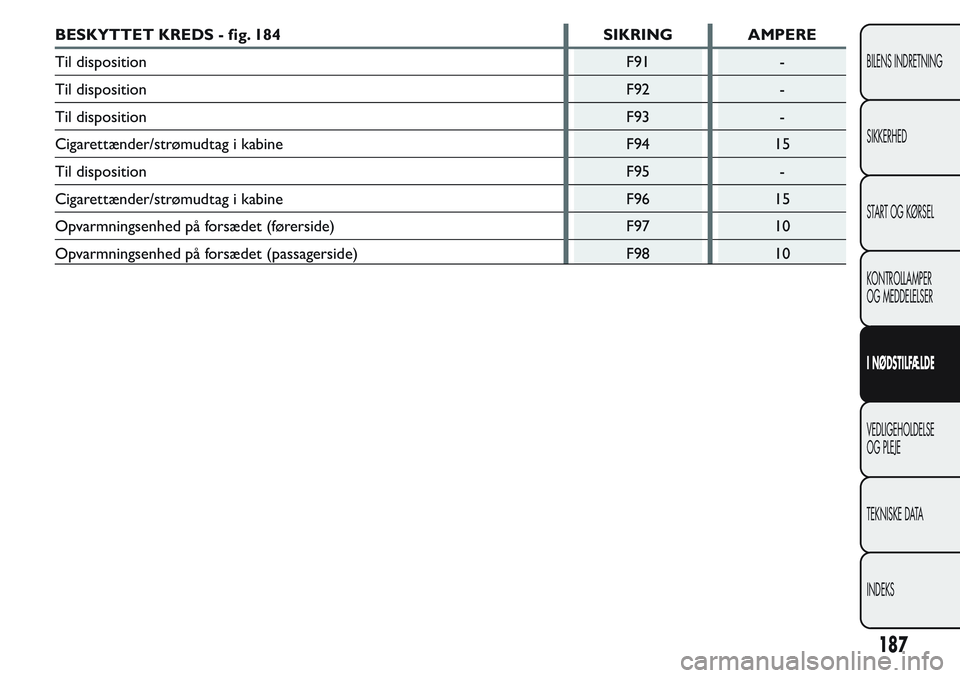

BESKYTTET KREDS - fig. 184 SIKRING AMPERE
Til disposition F91 -
Til disposition F92 -
Til disposition F93 -
Cigarettænder/strømudtag i kabine F94 15
Til disposition F95 -
Cigarettænder/strømudtag i kabine F96 15
Opvarmningsenhed på forsædet (førerside) F97 10
Opvarmningsenhed på forsædet (passagerside) F98 10
187
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

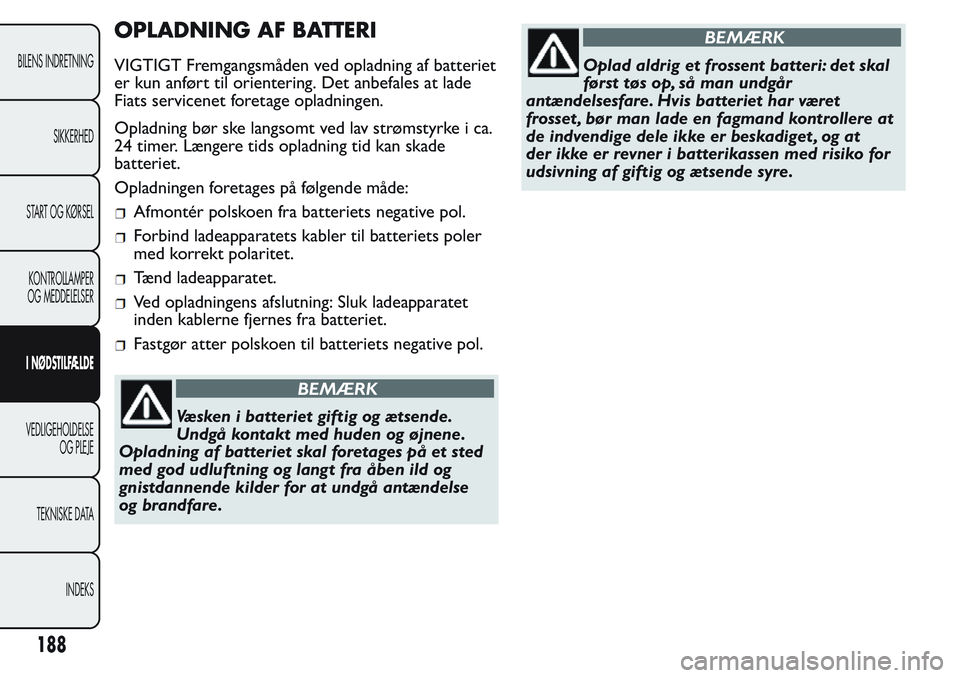

OPLADNING AF BATTERI
VIGTIGT Fremgangsmåden ved opladning af batteriet
er kun anført til orientering. Det anbefales at lade
Fiats servicenet foretage opladningen.
Opladning bør ske langsomt ved lav strømstyrke i ca.
24 timer. Længere tids opladning tid kan skade
batteriet.
Opladningen foretages på følgende måde:
Afmontér polskoen fra batteriets negative pol.
Forbind ladeapparatets kabler til batteriets poler
med korrekt polaritet.
Tænd ladeapparatet.
Ved opladningens afslutning: Sluk ladeapparatet
inden kablerne fjernes fra batteriet.
Fastgør atter polskoen til batteriets negative pol.
BEMÆRK
Væsken i batteriet giftig og ætsende.
Undgå kontakt med huden og øjnene.
Opladning af batteriet skal foretages på et sted
med god udluftning og langt fra åben ild og
gnistdannende kilder for at undgå antændelse
og brandfare.
BEMÆRK
Oplad aldrig et frossent batteri: det skal
først tøs op, så man undgår
antændelsesfare. Hvis batteriet har været
frosset , bør man lade en fagmand kontrollere at
de indvendige dele ikke er beskadiget , og at
der ikke er revner i batterikassen med risiko for
udsivning af giftig og ætsende syre.
188
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

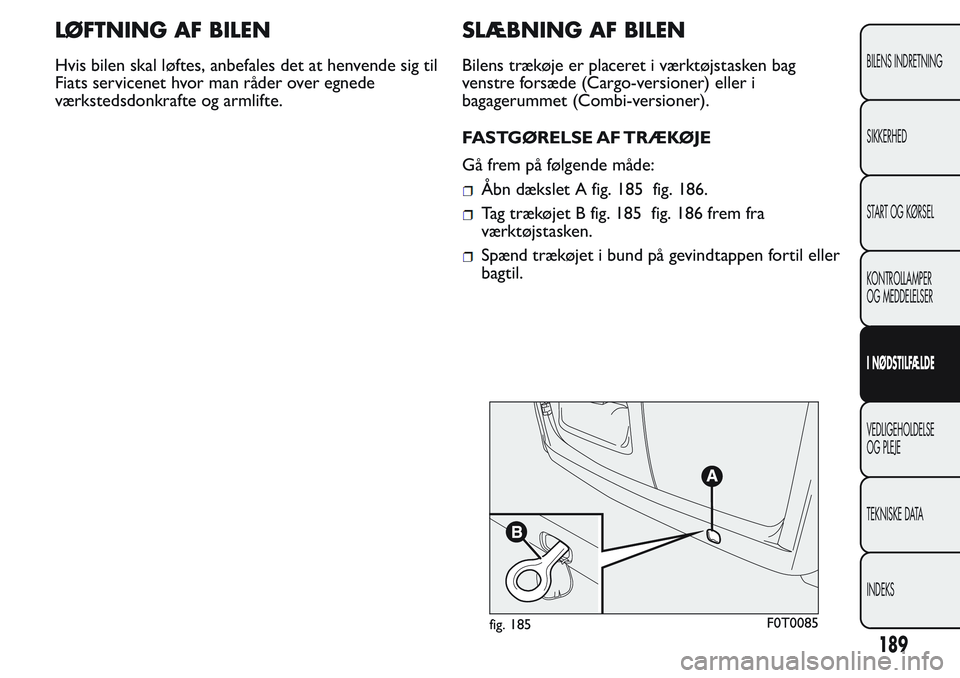

LØFTNING AF BILEN
Hvis bilen skal løftes, anbefales det at henvende sig til
Fiats servicenet hvor man råder over egnede
værkstedsdonkrafte og armlifte.
SLÆBNING AF BILEN
Bilens trækøje er placeret i værktøjstasken bag
venstre forsæde (Cargo-versioner) eller i
bagagerummet (Combi-versioner).
FASTGØRELSE AF TRÆKØJE
Gå frem på følgende måde:
Åbn dækslet A fig. 185 fig. 186.
Tag trækøjet B fig. 185 fig. 186 frem fra
værktøjstasken.
Spænd trækøjet i bund på gevindtappen fortil eller
bagtil.
fig. 185F0T0085
189
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

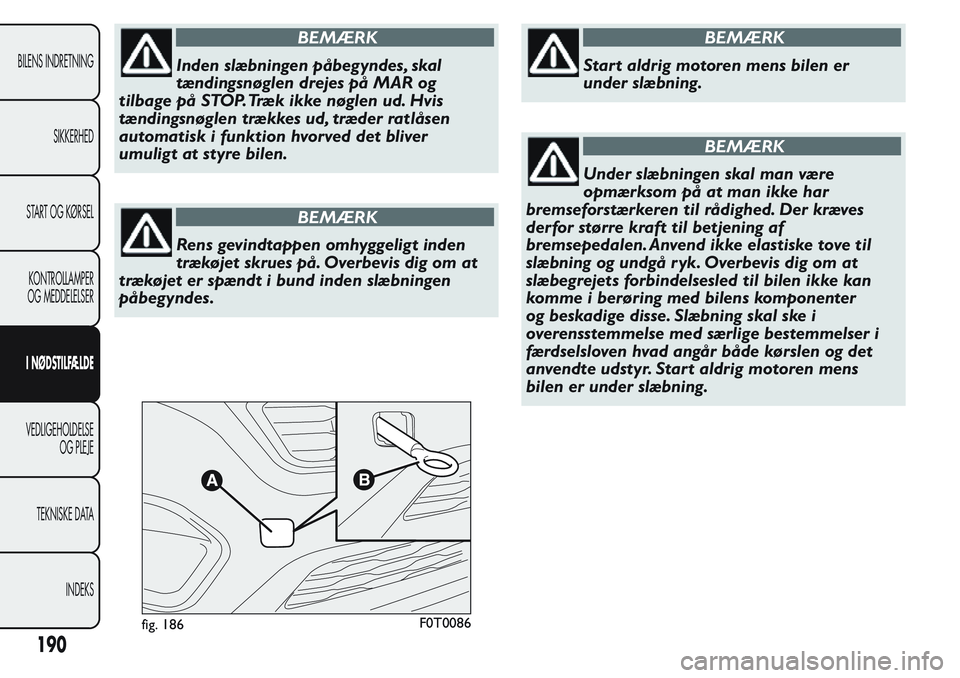

BEMÆRK
Inden slæbningen påbegyndes, skal
tændingsnøglen drejes på MAR og
tilbage på STOP.Træk ikke nøglen ud. Hvis
tændingsnøglen trækkes ud, træder ratlåsen
automatisk i funktion hvorved det bliver
umuligt at styre bilen.
BEMÆRK
Rens gevindtappen omhyggeligt inden
trækøjet skrues på. Overbevis dig om at
trækøjet er spændt i bund inden slæbningen
påbegyndes.
BEMÆRK
Start aldrig motoren mens bilen er
under slæbning.
BEMÆRK
Under slæbningen skal man være
opmærksompåatmanikkehar
bremseforstærkeren til rådighed. Der kræves
derfor større kraft til betjening af
bremsepedalen. Anvend ikke elastiske tove til
slæbning og undgå ryk. Overbevis dig om at
slæbegrejets forbindelsesled til bilen ikke kan
komme i berøring med bilens komponenter
og beskadige disse. Slæbning skal ske i
overensstemmelse med særlige bestemmelser i
færdselsloven hvad angår både kørslen og det
anvendte udstyr. Start aldrig motoren mens
bilen er under slæbning.
fig. 186F0T0086
190
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

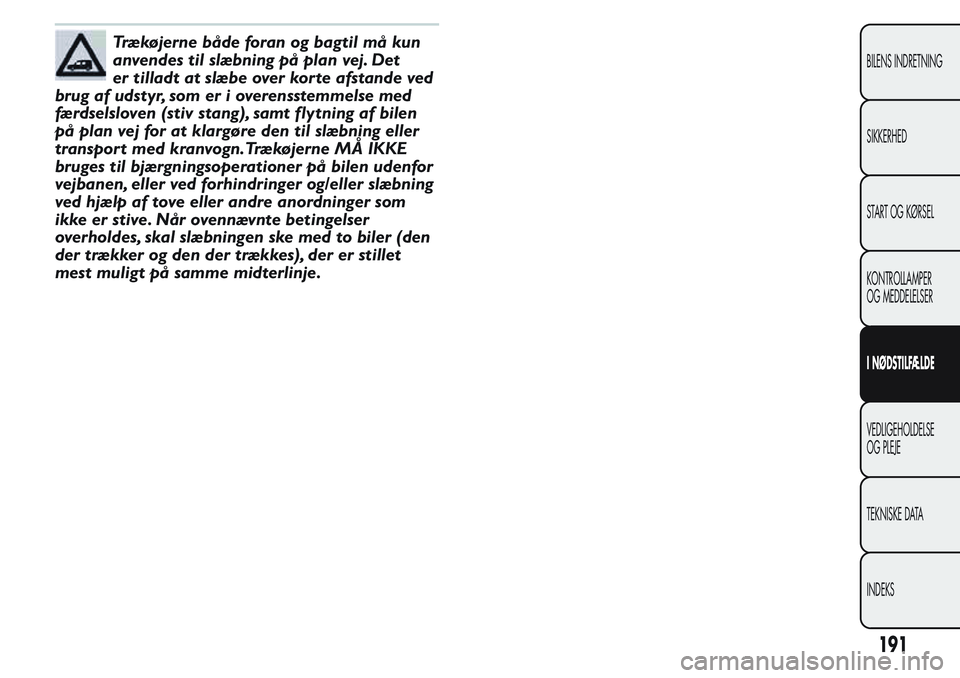

Trækøjerne både foran og bagtil må kun
anvendes til slæbning på plan vej. Det
er tilladt at slæbe over korte afstande ved
brug af udstyr, som er i overensstemmelse med
færdselsloven (stiv stang), samt flytning af bilen
på plan vej for at klargøre den til slæbning eller
transport med kranvogn.Trækøjerne MÅ IKKE
bruges til bjærgningsoperationer på bilen udenfor
vejbanen, eller ved forhindringer og/eller slæbning
ved hjælp af tove eller andre anordninger som
ikke er stive. Når ovennævnte betingelser
overholdes, skal slæbningen ske med to biler (den
der trækker og den der trækkes), der er stillet
mest muligt på samme midterlinje.
191
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

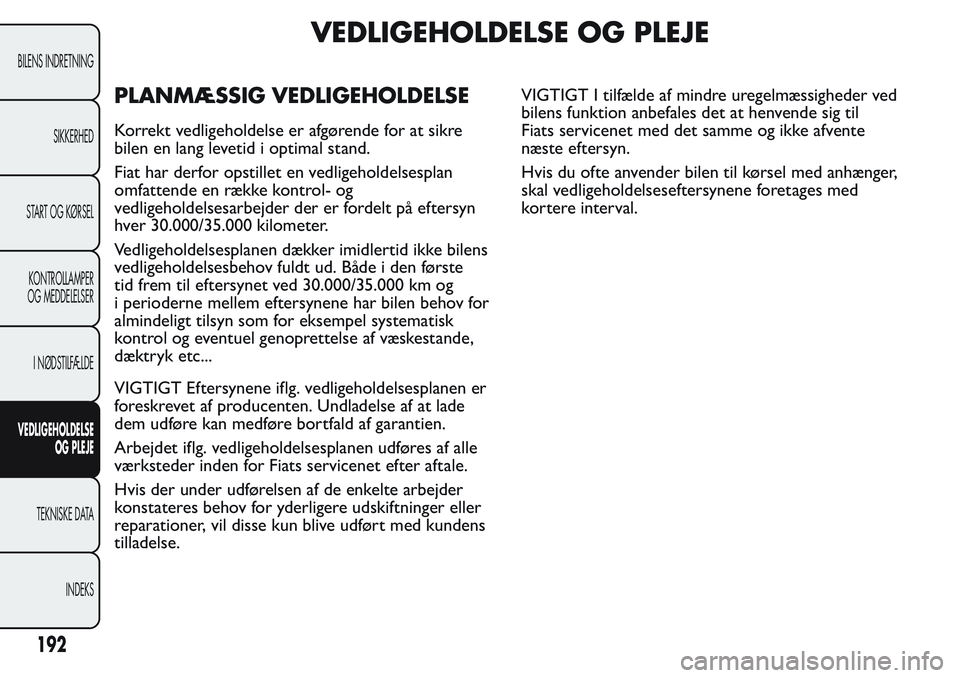

VEDLIGEHOLDELSE OG PLEJE
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for at sikre
bilen en lang levetid i optimal stand.
Fiat har derfor opstillet en vedligeholdelsesplan
omfattende en række kontrol- og
vedligeholdelsesarbejder der er fordelt på eftersyn
hver 30.000/35.000 kilometer.
Vedligeholdelsesplanen dækker imidlertid ikke bilens
vedligeholdelsesbehov fuldt ud. Både i den første
tid frem til eftersynet ved 30.000/35.000 km og
i perioderne mellem eftersynene har bilen behov for
almindeligt tilsyn som for eksempel systematisk
kontrol og eventuel genoprettelse af væskestande,
dæktryk etc...
VIGTIGT Eftersynene iflg. vedligeholdelsesplanen er
foreskrevet af producenten. Undladelse af at lade
dem udføre kan medføre bortfald af garantien.
Arbejdet iflg. vedligeholdelsesplanen udføres af alle
værksteder inden for Fiats servicenet efter aftale.
Hvis der under udførelsen af de enkelte arbejder
konstateres behov for yderligere udskiftninger eller
reparationer, vil disse kun blive udført med kundens
tilladelse.VIGTIGT I tilfælde af mindre uregelmæssigheder ved
bilens funktion anbefales det at henvende sig til
Fiats servicenet med det samme og ikke afvente
næste eftersyn.
Hvis du ofte anvender bilen til kørsel med anhænger,
skal vedligeholdelseseftersynene foretages med
kortere interval.
192
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

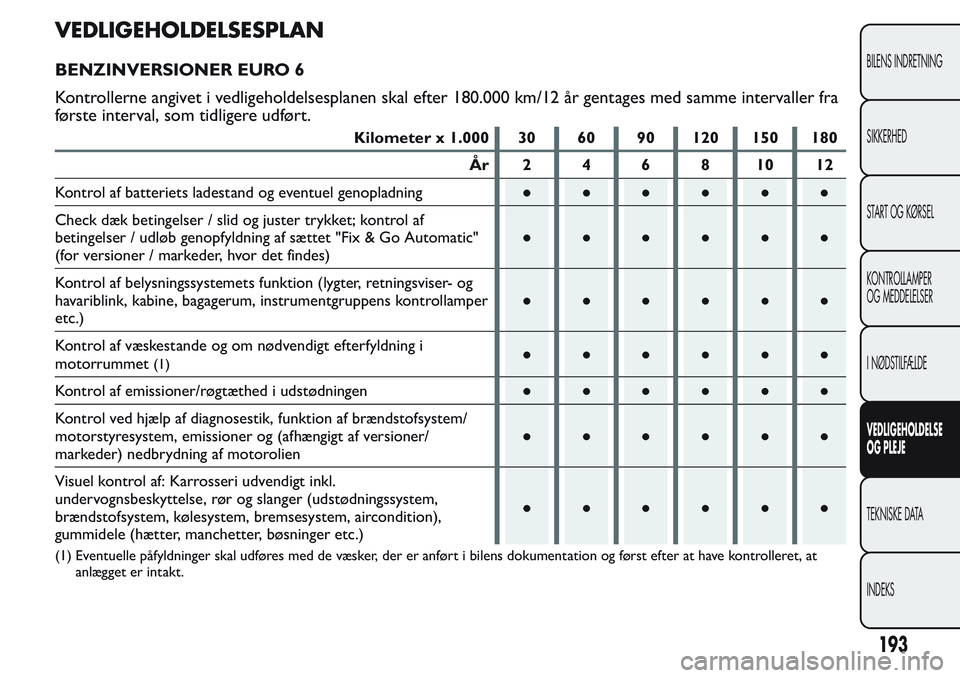

VEDLIGEHOLDELSESPLAN
BENZINVERSIONER EURO 6
Kontrollerne angivet i vedligeholdelsesplanen skal efter 180.000 km/12 år gentages med samme intervaller fra
første interval, som tidligere udført.
Kilometer x 1.000 30 60 90 120 150 180
År24681012
Kontrol af batteriets ladestand og eventuel genopladning●●●●●●
Check dæk betingelser / slid og juster trykket; kontrol af
betingelser / udløb genopfyldning af sættet "Fix & Go Automatic"
(for versioner / markeder, hvor det findes)●●●●●●
Kontrol af belysningssystemets funktion (lygter, retningsviser- og
havariblink, kabine, bagagerum, instrumentgruppens kontrollamper
etc.)●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet
(1)●●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●●
Kontrol ved hjælp af diagnosestik, funktion af brændstofsystem/
motorstyresystem, emissioner og (afhængigt af versioner/
markeder) nedbrydning af motorolien●●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, rør og slanger (udstødningssystem,
brændstofsystem, kølesystem, bremsesystem, aircondition),
gummidele (hætter, manchetter, bøsninger etc.)●●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at
anlægget er intakt.
193
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

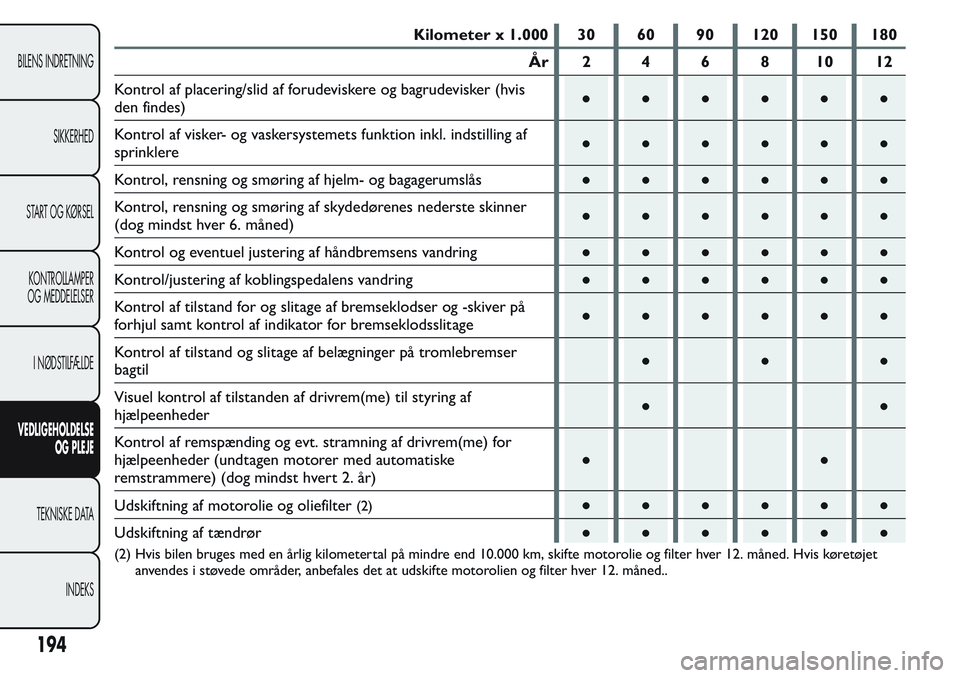

Kilometer x 1.000 30 60 90 120 150 180
År24681012
Kontrol af placering/slid af forudeviskere og bagrudevisker (hvis
den findes)●●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af
sprinklere●●●●●●
Kontrol, rensning og smøring af hjelm- og bagagerumslås●●●●●●
Kontrol, rensning og smøring af skydedørenes nederste skinner
(dog mindst hver 6. måned)●●●●●●
Kontrol og eventuel justering af håndbremsens vandring●●●●●●
Kontrol/justering af koblingspedalens vandring●●●●●●
Kontrol af tilstand for og slitage af bremseklodser og -skiver på
forhjul samt kontrol af indikator for bremseklodsslitage●●●●●●
Kontrol af tilstand og slitage af belægninger på tromlebremser
bagtil●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder●●
Kontrol af remspænding og evt. stramning af drivrem(me) for
hjælpeenheder (undtagen motorer med automatiske
remstrammere) (dog mindst hvert 2. år)●●
Udskiftning af motorolie og oliefilter
(2)●●●●●●
Udskiftning af tændrør●●●●●●
(2) Hvis bilen bruges med en årlig kilometertal på mindre end 10.000 km, skifte motorolie og filter hver 12. måned. Hvis køretøjet
anvendes i støvede områder, anbefales det at udskifte motorolien og filter hver 12. måned..
194
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

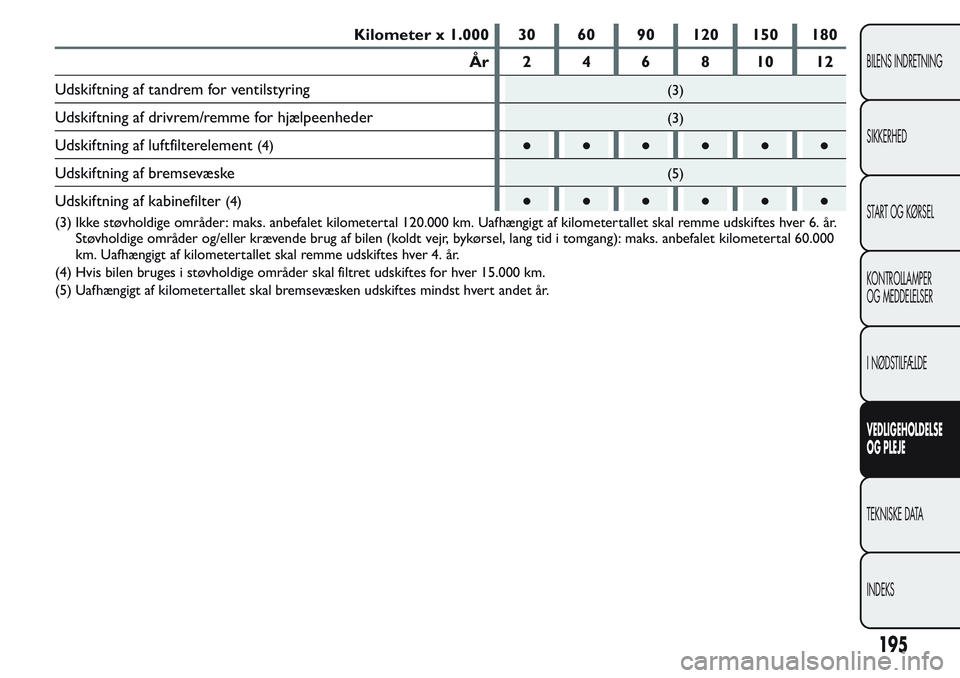

Kilometer x 1.000 30 60 90 120 150 180
År24681012
Udskiftning af tandrem for ventilstyring
(3)
Udskiftning af drivrem/remme for hjælpeenheder(3)
Udskiftning af luftfilterelement(4)●●●●●●
Udskiftning af bremsevæske
(5)
Udskiftning af kabinefilter(4)●●●●●●
(3) Ikke støvholdige områder: maks. anbefalet kilometertal 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år.
Støvholdige områder og/eller krævende brug af bilen (koldt vejr, bykørsel, lang tid i tomgang): maks. anbefalet kilometertal 60.000
km. Uafhængigt af kilometertallet skal remme udskiftes hver 4. år.
(4) Hvis bilen bruges i støvholdige områder skal filtret udskiftes for hver 15.000 km.
(5) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
195
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

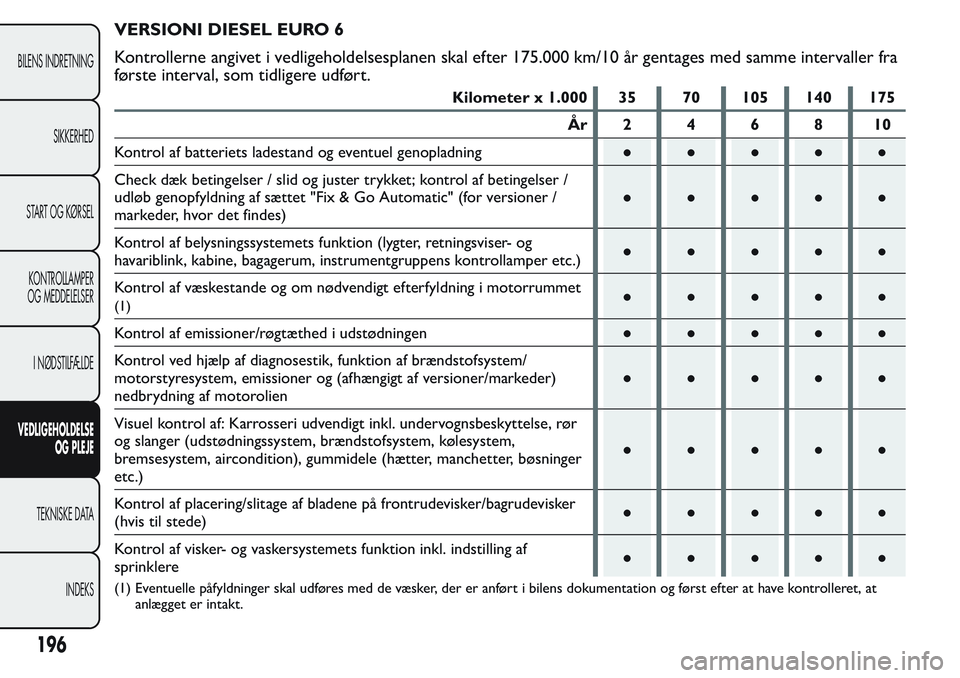

VERSIONI DIESEL EURO 6
Kontrollerne angivet i vedligeholdelsesplanen skal efter 175.000 km/10 år gentages med samme intervaller fra
første interval, som tidligere udført.
Kilometer x 1.000 35 70 105 140 175
År 2 4 6 8 10
Kontrol af batteriets ladestand og eventuel genopladning●●●●●
Check dæk betingelser / slid og juster trykket; kontrol af betingelser /
udløb genopfyldning af sættet "Fix & Go Automatic" (for versioner /
markeder, hvor det findes)●●●●●
Kontrol af belysningssystemets funktion (lygter, retningsviser- og
havariblink, kabine, bagagerum, instrumentgruppens kontrollamper etc.)●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i motorrummet
(1)●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●
Kontrol ved hjælp af diagnosestik, funktion af brændstofsystem/
motorstyresystem, emissioner og (afhængigt af versioner/markeder)
nedbrydning af motorolien●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl. undervognsbeskyttelse, rør
og slanger (udstødningssystem, brændstofsystem, kølesystem,
bremsesystem, aircondition), gummidele (hætter, manchetter, bøsninger
etc.)●●●●●
Kontrol af placering/slitage af bladene på frontrudevisker/bagrudevisker
(hvis til stede)●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af
sprinklere●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at
anlægget er intakt.
