FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

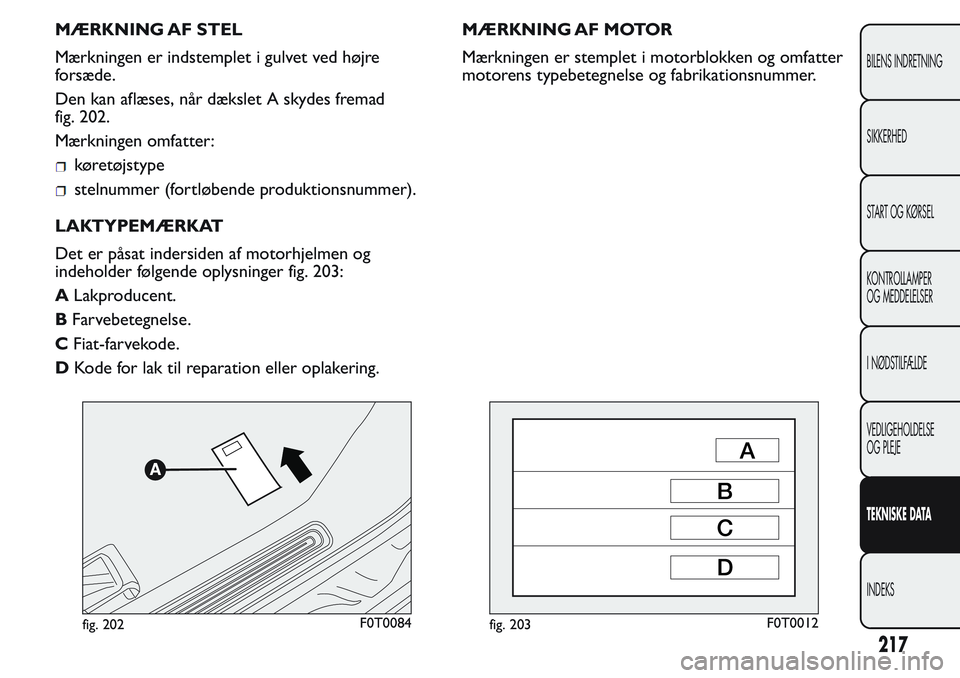

MÆRKNING AF STEL
Mærkningen er indstemplet i gulvet ved højre
forsæde.
Den kan aflæses, når dækslet A skydes fremad
fig. 202.
Mærkningen omfatter:
køretøjstype
stelnummer (fortløbende produktionsnummer).
LAKTYPEMÆRKAT
Det er påsat indersiden af motorhjelmen og
indeholder følgende oplysninger fig. 203:
ALakproducent.
BFarvebetegnelse.
CFiat-farvekode.
DKode for lak til reparation eller oplakering.MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken og omfatter
motorens typebetegnelse og fabrikationsnummer.
fig. 202F0T0084fig. 203F0T0012
217
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

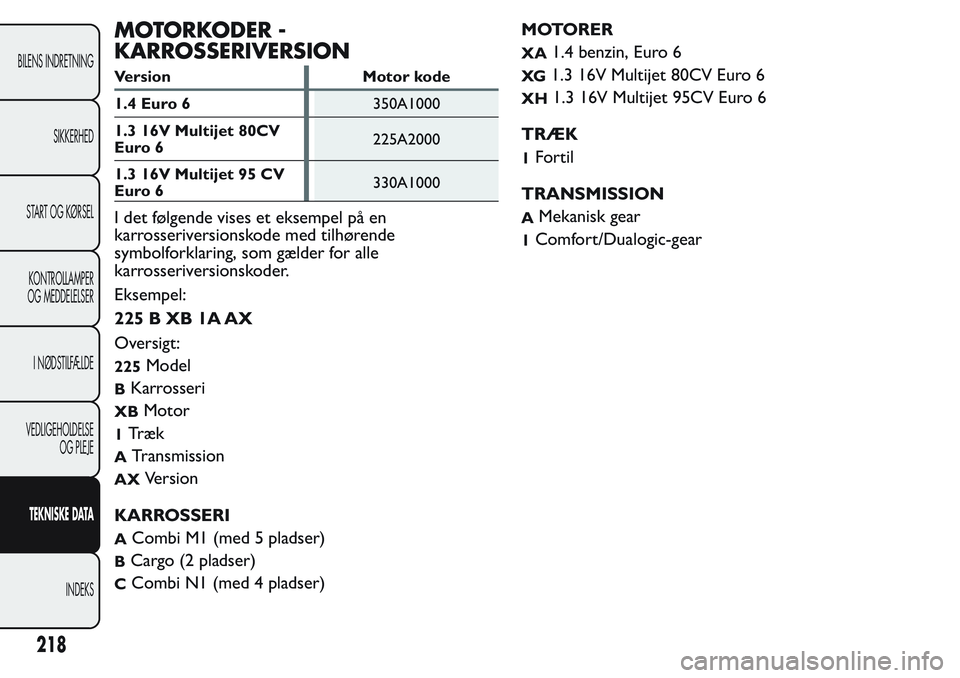

MOTORKODER -
KARROSSERIVERSION
Version Motor kode
1.4 Euro 6350A1000
1.3 16V Multijet 80CV
Euro 6225A2000
1.3 16V Multijet 95 CV
Euro 6330A1000
I det følgende vises et eksempel på en
karrosseriversionskode med tilhørende
symbolforklaring, som gælder for alle
karrosseriversionskoder.
Eksempel:
225BXB1AAX
Oversigt:
225Model
BKarrosseri
XBMotor
1Træk
ATransmission
AXVersion
KARROSSERI
ACombi M1 (med 5 pladser)
BCargo (2 pladser)
CCombi N1 (med 4 pladser)MOTORER
XA1.4 benzin, Euro 6
XG1.3 16V Multijet 80CV Euro 6
XH1.3 16V Multijet 95CV Euro 6
TRÆK
1Fortil
TRANSMISSION
AMekanisk gear
1Comfort/Dualogic-gear
218
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

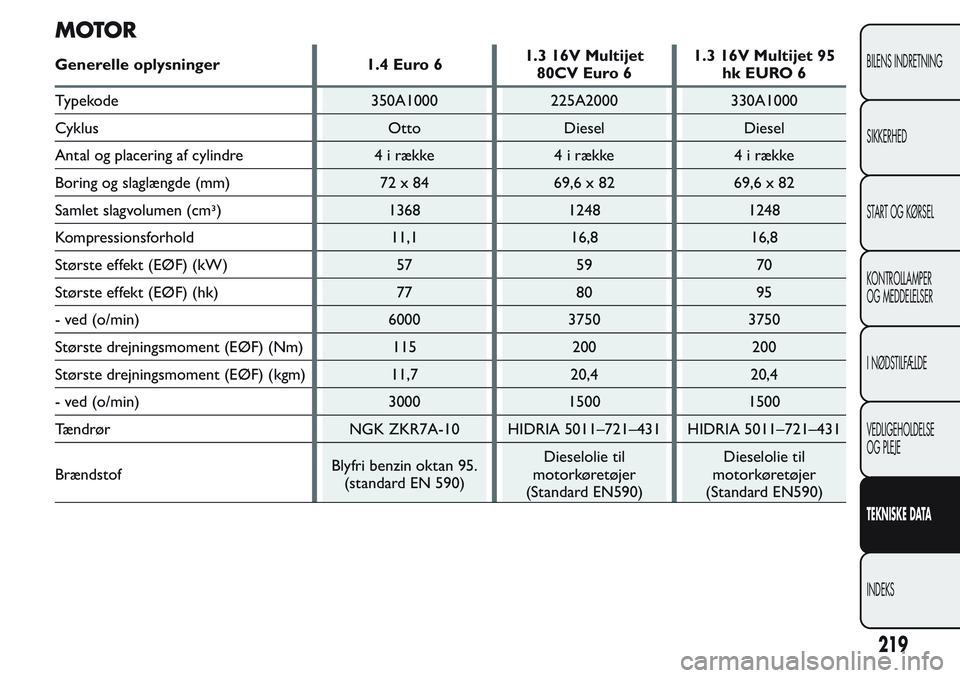

MOTOR
Generelle oplysninger 1.4 Euro 61.3 16V Multijet
80CV Euro 61.3 16V Multijet 95
hk EURO 6
Typekode 350A1000 225A2000 330A1000
Cyklus Otto Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række 4 i række
Boring og slaglængde (mm) 72 x 84 69,6 x 82 69,6 x 82
Samlet slagvolumen (cm3) 1368 1248 1248
Kompressionsforhold 11,1 16,8 16,8
Største effekt (EØF) (kW) 57 59 70
Største effekt (EØF) (hk) 77 80 95
- ved (o/min) 6000 3750 3750
Største drejningsmoment (EØF) (Nm) 115 200 200
Største drejningsmoment (EØF) (kgm) 11,7 20,4 20,4
- ved (o/min) 3000 1500 1500
Tændrør NGK ZKR7A-10 HIDRIA 5011–721–431 HIDRIA 5011–721–431
BrændstofBlyfri benzin oktan 95.
(standard EN 590)Dieselolie til
motorkøretøjer
(Standard EN590)Dieselolie til
motorkøretøjer
(Standard EN590)
219
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

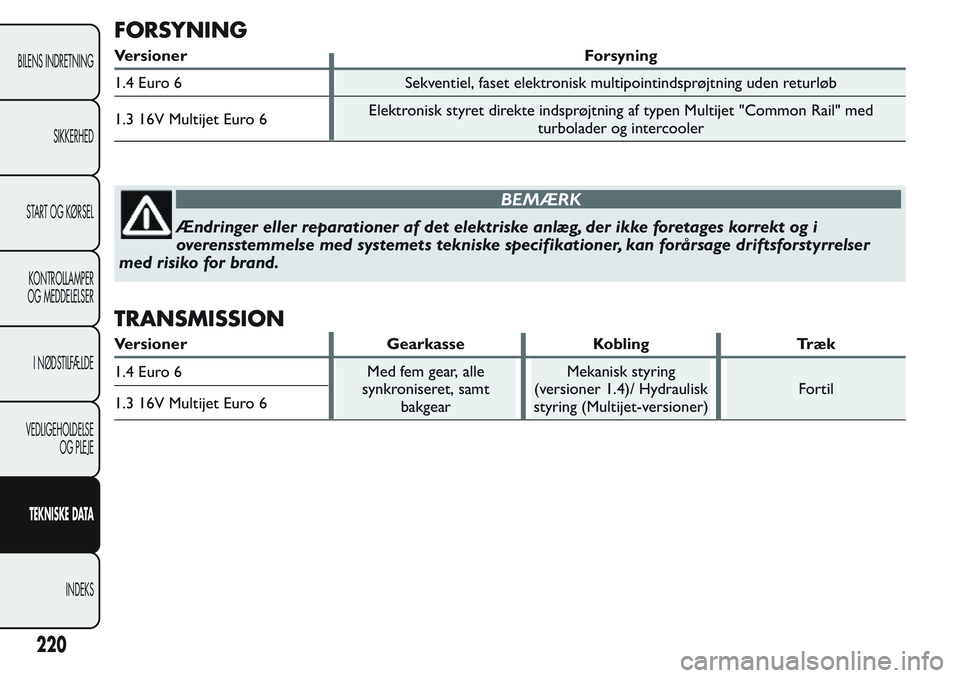

FORSYNING
Versioner Forsyning
1.4 Euro 6 Sekventiel, faset elektronisk multipointindsprøjtning uden returløb
1.3 16V Multijet Euro 6Elektronisk styret direkte indsprøjtning af typen Multijet "Common Rail" med
turbolader og intercooler
BEMÆRK
Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i
overensstemmelse med systemets tekniske specifikationer, kan forårsage driftsforstyrrelser
med risiko for brand.
TRANSMISSION
Versioner Gearkasse Kobling Træk
1.4 Euro 6Med fem gear, alle
synkroniseret, samt
bakgearMekanisk styring
(versioner 1.4)/ Hydraulisk
styring (Multijet-versioner)Fortil
1.3 16V Multijet Euro 6
220
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

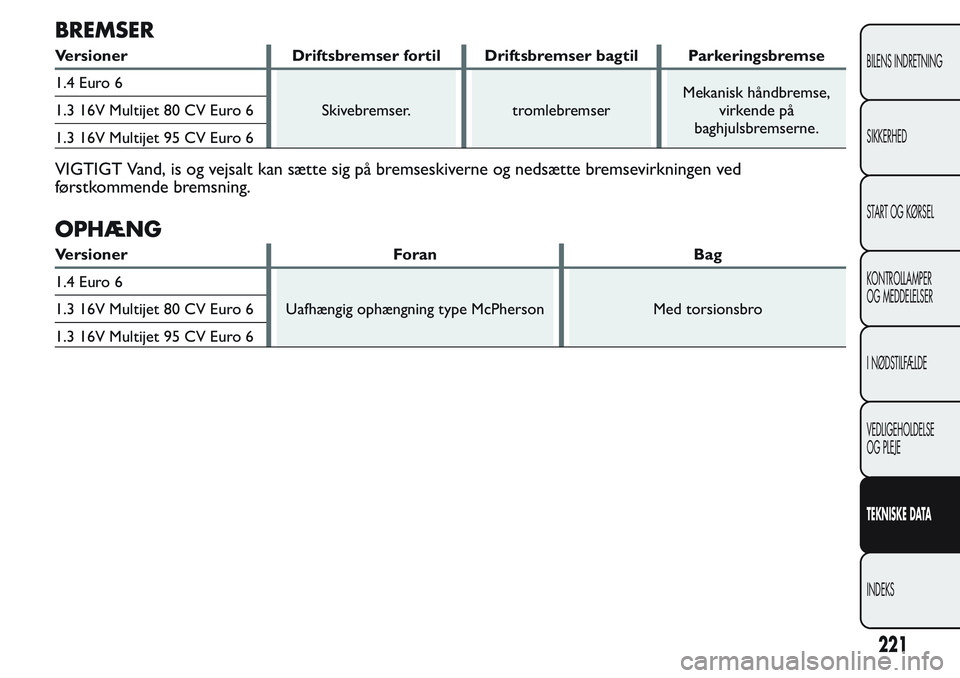

BREMSER
Versioner Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
1.4 Euro 6
Skivebremser. tromlebremserMekanisk håndbremse,
virkende på
baghjulsbremserne. 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved
førstkommende bremsning.
OPHÆNG
Versioner Foran Bag
1.4 Euro 6
Uafhængig ophængning type McPherson Med torsionsbro 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
221
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

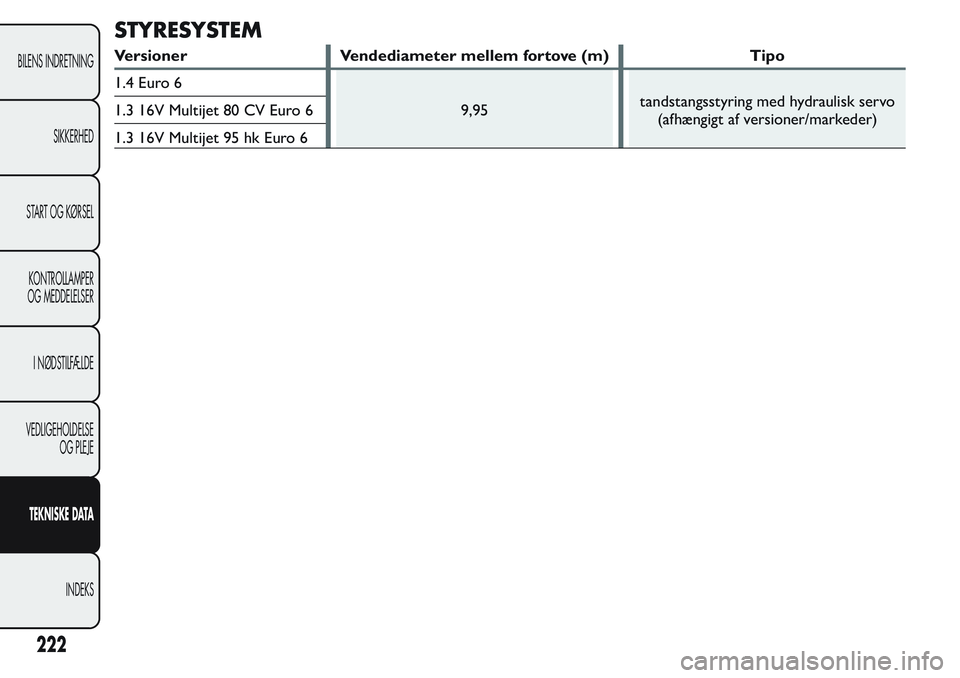

STYRESYSTEM
Versioner Vendediameter mellem fortove (m) Tipo
1.4 Euro 6
9,95tandstangsstyring med hydraulisk servo
(afhængigt af versioner/markeder) 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 hk Euro 6
222
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

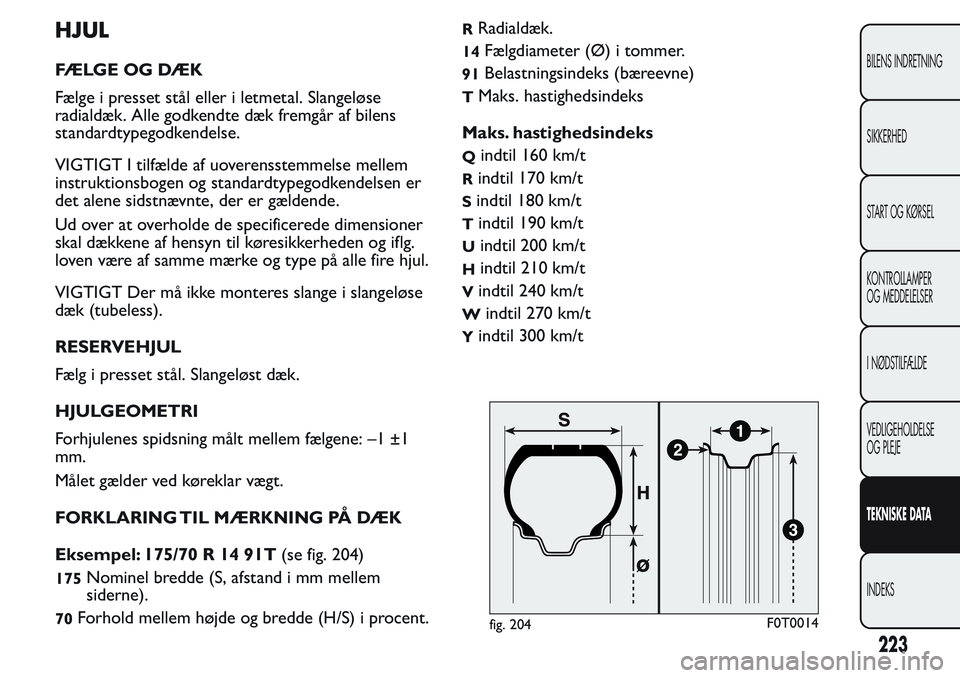

HJUL
FÆLGEOGDÆK
Fælge i presset stål eller i letmetal. Slangeløse
radialdæk. Alle godkendte dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem
instruktionsbogen og standardtypegodkendelsen er
det alene sidstnævnte, der er gældende.
Ud over at overholde de specificerede dimensioner
skal dækkene af hensyn til køresikkerheden og iflg.
loven være af samme mærke og type på alle fire hjul.
VIGTIGT Der må ikke monteres slange i slangeløse
dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem fælgene: –1 ±1
mm.
Målet gælder ved køreklar vægt.
FORKLARING TIL MÆRKNING PÅ DÆK
Eksempel: 175/70 R 14 91T(se fig. 204)
175Nominel bredde (S, afstand i mm mellem
siderne).
70Forhold mellem højde og bredde (H/S) i procent.
RRadialdæk.
14Fælgdiameter (Ø) i tommer.
91Belastningsindeks (bæreevne)
TMaks. hastighedsindeks
Maks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Windtil 270 km/t
Yindtil 300 km/t
fig. 204F0T0014
223
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

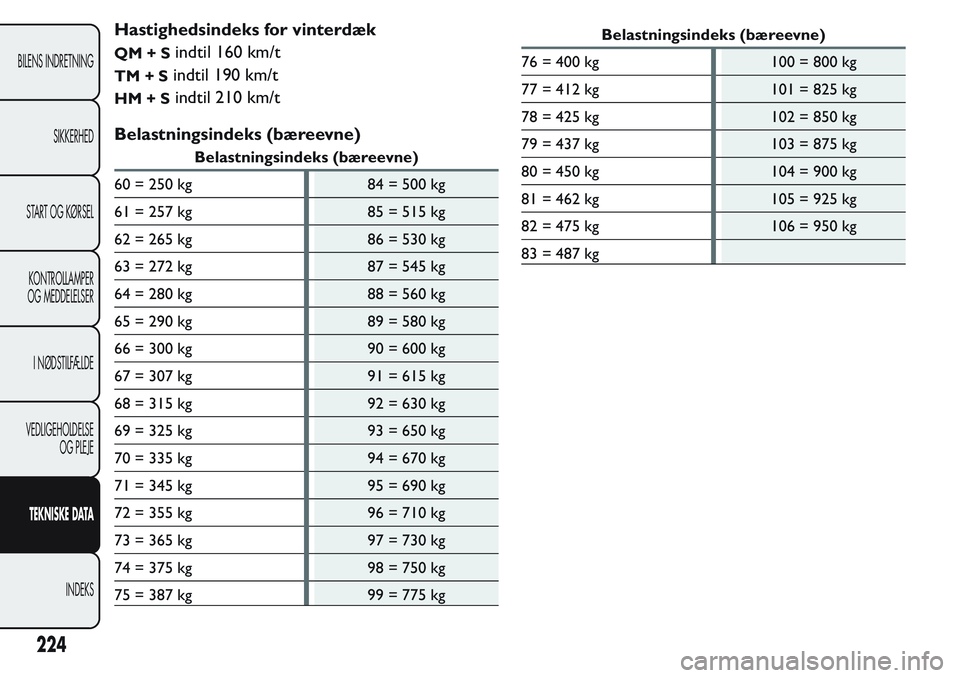

Hastighedsindeks for vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks (bæreevne)
Belastningsindeks (bæreevne)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
Belastningsindeks (bæreevne)
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
224
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

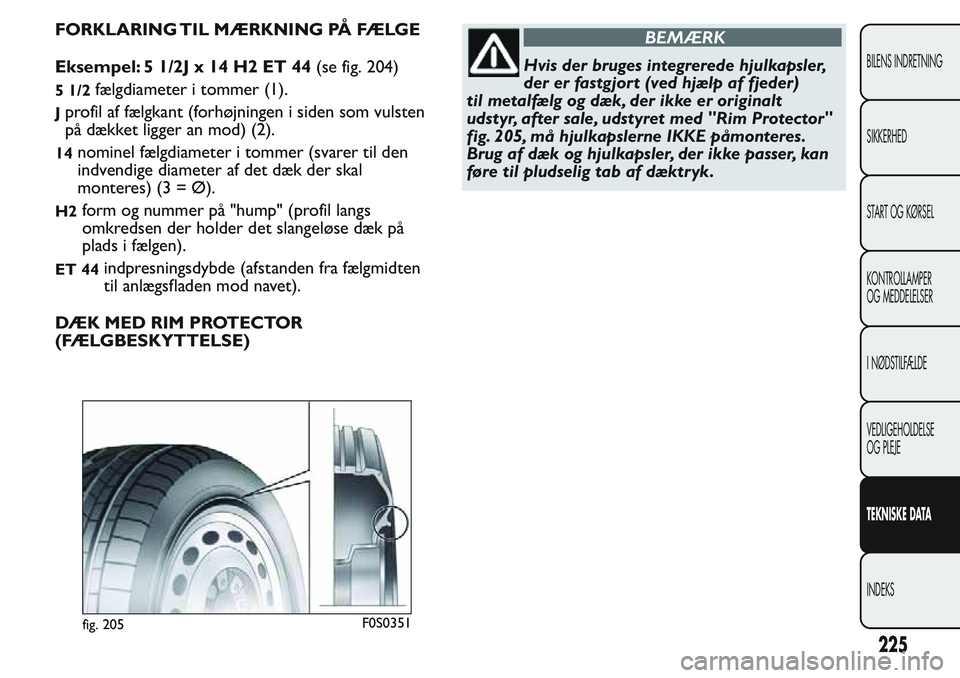

FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel: 5 1/2J x 14 H2 ET 44(se fig. 204)
5 1/2fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden som vulsten
på dækket ligger an mod) (2).
14nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres) (3 = Ø).
H2form og nummer på "hump" (profil langs
omkredsen der holder det slangeløse dæk på
plads i fælgen).
ET 44indpresningsdybde (afstanden fra fælgmidten
til anlægsfladen mod navet).
DÆK MED RIM PROTECTOR
(FÆLGBESKYTTELSE)
BEMÆRK
Hvis der bruges integrerede hjulkapsler,
der er fastgjort (ved hjælp af fjeder)
til metalfælg og dæk, der ikke er originalt
udstyr, after sale, udstyret med "Rim Protector"
fig. 205, må hjulkapslerne IKKE påmonteres.
Brug af dæk og hjulkapsler, der ikke passer, kan
føre til pludselig tab af dæktr yk.
fig. 205F0S0351
225
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

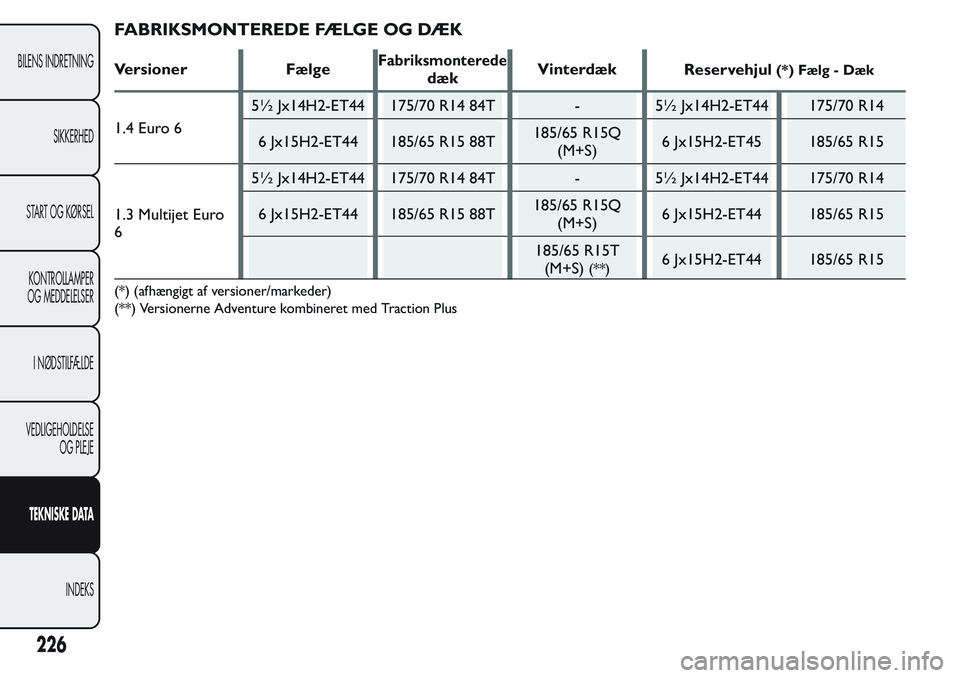

FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner FælgeFabriksmonterede
dækVinterdæk
Reservehjul(*) Fælg - Dæk
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (afhængigt af versioner/markeder)
(**) Versionerne Adventure kombineret med Traction Plus
