STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia
può variare in funzione delle versioni.
TACHIMETRO (indicatore di velocità)
Indica la velocità del veicolo.
CONTAGIRI
Il contagiri fornisce indicazioni relative ai giri del
motore al minuto.
AVVERTENZA Il sistema di controllo dell'iniezione
elettronica blocca progressivamente l'afflusso di
combustibile quando il motore è in "fuori giri" con
conseguente progressiva perdita di potenza del
motore stesso.Il contagiri, con motore al minimo, può indicare un
innalzamento di regime graduale o repentino a
seconda dei casi.
Tale comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi ad esempio
all'inserimento del climatizzatore o
dell'elettroventilatore. In questi casi una variazione di
giri lenta serve a salvaguardare lo stato di carica
della batteria.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente
nel serbatoio.
L'accensione della spia A fig. 14 indica che nel
serbatoio sono rimasti dai 6 ai 7 litri di combustibile.
E - serbatoio vuoto.
fig. 12F0T0804fig. 13F0T0805
17
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

F - serbatoio pieno (vedere quanto descritto al
paragrafo "Rifornimento del veicolo" nel presente
capitolo).
Non viaggiare con serbatoio quasi vuoto poiché si
rischia di danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante, significa
che è presente un'anomalia nell'impianto. In tal
caso rivolgersi alla Rete Assistenziale Fiat per la
verifica dell'impianto stesso.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento del motore ed inizia a fornire
indicazioni quando la temperatura del liquido supera
50°C circa. Nel normale utilizzo del veicolo la
lancetta potrà portarsi nelle diverse posizioniall'interno dell'arco di indicazione in relazione alle
condizioni d'uso del veicolo.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 14 (unitamente al
messaggio visualizzato dal display) indica l'aumento
eccessivo della temperatura del liquido di
raffreddamento; in questo caso arrestare il motore e
rivolgersi alla Rete Assistenziale Fiat.
Se la lancetta della temperatura del
liquido di raffreddamento motore si
posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla Rete
Assistenziale Fiat .
fig. 14F0T0806
18
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISPLAY DIGITALE
VIDEATA STANDARD
La videata standard fig. 15 è in grado di visualizzare le
seguenti indicazioni:
APosizione assetto fari (solo con luci anabbaglianti
inserite).
BOdometro (visualizzazione chilometri, oppure
miglia, percorsi).
COra.
DIndicazione funzione START&STOP (per
versioni/mercati, dove previsto).
EGear Shift Indication (indicazione cambio marcia)
(per versioni/mercati, dove previsto).
NotaCon chiave estratta (all'apertura di almeno una
delle porte anteriori) il display si illumina
visualizzando per alcuni secondi l'ora e l'indicazione
chilometri, oppure miglia, percorsi.PULSANTI DI COMANDO
Per scorrere sulla videata e sulle relative
opzioni, verso l'alto o per incrementare il
valore visualizzato.

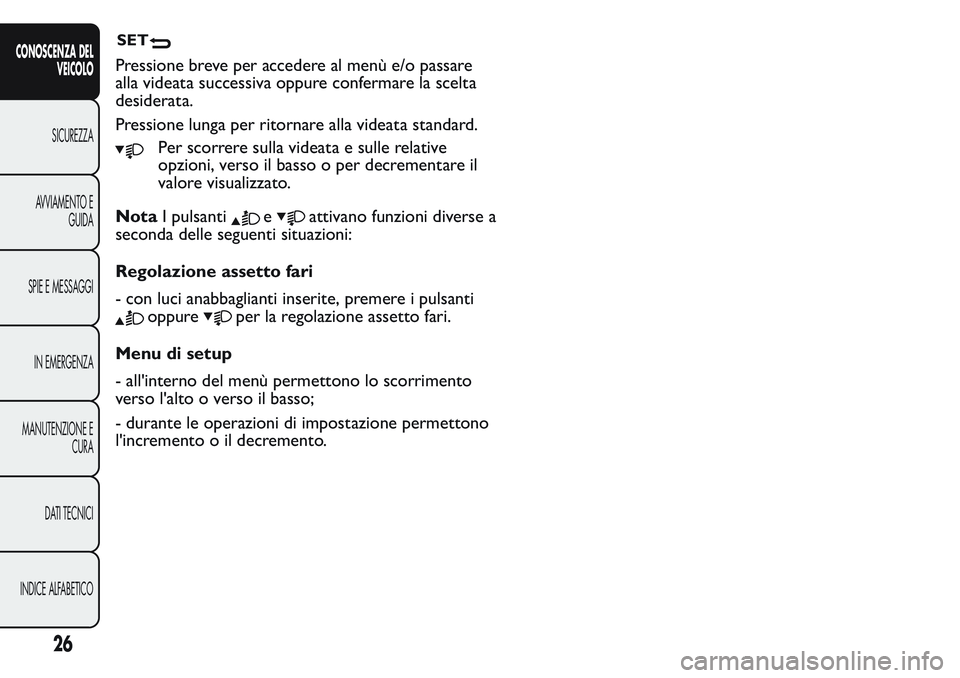

SET
Pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta
desiderata. Pressione lunga per ritornare alla videata
standard.
Per scorrere sulla videata e sulle relative
opzioni, verso il basso o per decrementare il
valore visualizzato.
NOTA I pulsanti
eattivano funzioni diverse
a seconda delle seguenti situazioni:
Regolazione assetto fari
Con luci anabbglianti accese, premere i pulsanti
oppureper la regolazione assetto fari.
fig. 15F0T0459fig. 16F0T0500
19
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Menu di setup
- all'interno del menù permettono lo scorrimento
verso l'alto o verso il basso;- durante le operazioni di impostazione permettono
l'incremento o il decremento.
MENU DI SET UP
fig. 17F0T1031
20
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

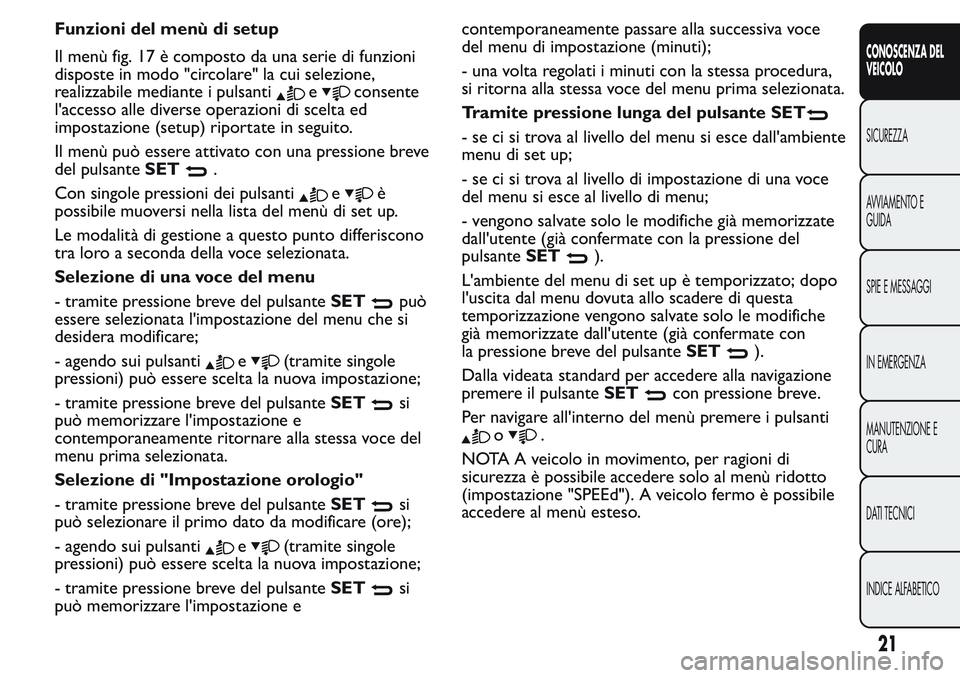

Funzioni del menù di setup
Il menù fig. 17 è composto da una serie di funzioni
disposte in modo "circolare" la cui selezione,
realizzabile mediante i pulsanti
econsente
l'accesso alle diverse operazioni di scelta ed
impostazione (setup) riportate in seguito.
Il menù può essere attivato con una pressione breve
del pulsanteSET
.
Con singole pressioni dei pulsanti
eè
possibile muoversi nella lista del menù di set up.
Le modalità di gestione a questo punto differiscono
tra loro a seconda della voce selezionata.
Selezione di una voce del menu
- tramite pressione breve del pulsanteSET
può
essere selezionata l'impostazione del menu che si
desidera modificare;
- agendo sui pulsanti
e(tramite singole
pressioni) può essere scelta la nuova impostazione;
- tramite pressione breve del pulsanteSET
si
può memorizzare l'impostazione e
contemporaneamente ritornare alla stessa voce del
menu prima selezionata.
Selezione di "Impostazione orologio"
- tramite pressione breve del pulsanteSET
si
può selezionare il primo dato da modificare (ore);
- agendo sui pulsanti
e(tramite singole
pressioni) può essere scelta la nuova impostazione;
- tramite pressione breve del pulsanteSET
si
può memorizzare l'impostazione econtemporaneamente passare alla successiva voce
del menu di impostazione (minuti);
- una volta regolati i minuti con la stessa procedura,
si ritorna alla stessa voce del menu prima selezionata.
Tramite pressione lunga del pulsante SET
- se ci si trova al livello del menu si esce dall'ambiente
menu di set up;
- se ci si trova al livello di impostazione di una voce
del menu si esce al livello di menu;
- vengono salvate solo le modifiche già memorizzate
dall'utente (già confermate con la pressione del
pulsanteSET
).
L'ambiente del menu di set up è temporizzato; dopo
l'uscita dal menu dovuta allo scadere di questa
temporizzazione vengono salvate solo le modifiche
già memorizzate dall'utente (già confermate con
la pressione breve del pulsanteSET
).
Dalla videata standard per accedere alla navigazione
premere il pulsanteSET
con pressione breve.
Per navigare all'interno del menù premere i pulsanti
o.
NOTA A veicolo in movimento, per ragioni di
sicurezza è possibile accedere solo al menù ridotto
(impostazione "SPEEd"). A veicolo fermo è possibile
accedere al menù esteso.
21
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

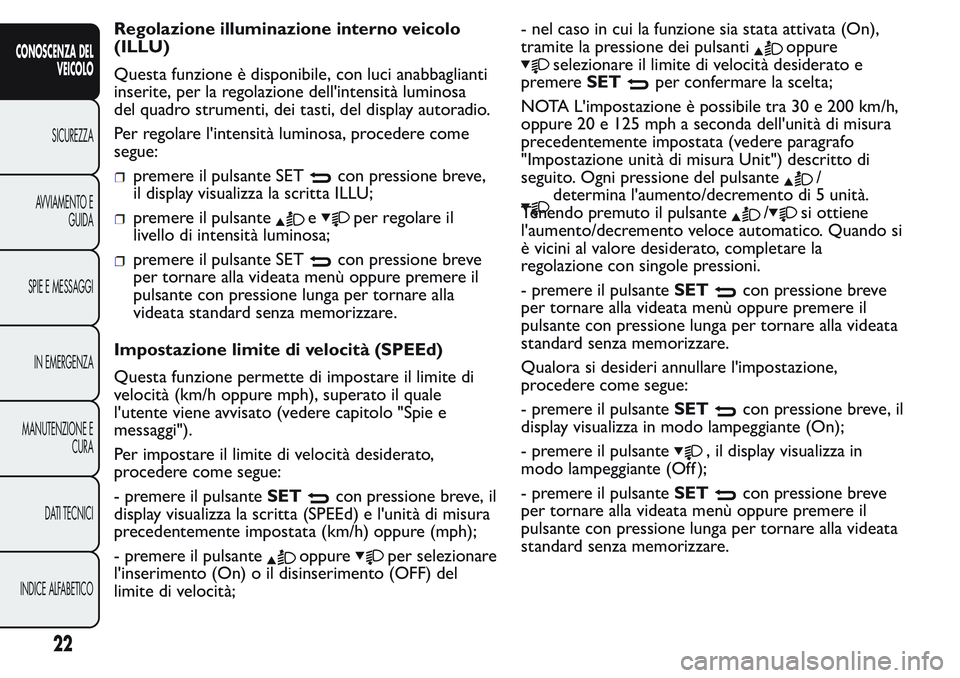

Regolazione illuminazione interno veicolo
(ILLU)
Questa funzione è disponibile, con luci anabbaglianti
inserite, per la regolazione dell'intensità luminosa
del quadro strumenti, dei tasti, del display autoradio.
Per regolare l'intensità luminosa, procedere come
segue:
premere il pulsante SETcon pressione breve,
il display visualizza la scritta ILLU;
premere il pulsanteeper regolare il
livello di intensità luminosa;
premere il pulsante SETcon pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.
Impostazione limite di velocità (SPEEd)
Questa funzione permette di impostare il limite di
velocità (km/h oppure mph), superato il quale
l'utente viene avvisato (vedere capitolo "Spie e
messaggi").
Per impostare il limite di velocità desiderato,
procedere come segue:
- premere il pulsanteSET
con pressione breve, il
display visualizza la scritta (SPEEd) e l'unità di misura
precedentemente impostata (km/h) oppure (mph);
- premere il pulsante
oppureper selezionare
l'inserimento (On) o il disinserimento (OFF) del
limite di velocità;- nel caso in cui la funzione sia stata attivata (On),
tramite la pressione dei pulsanti
oppure
selezionare il limite di velocità desiderato e
premereSET
per confermare la scelta;
NOTA L'impostazione è possibile tra 30 e 200 km/h,
oppure 20 e 125 mph a seconda dell'unità di misura
precedentemente impostata (vedere paragrafo
"Impostazione unità di misura Unit") descritto di
seguito. Ogni pressione del pulsante
/
determina l'aumento/decremento di 5 unità.
Tenendo premuto il pulsante
/si ottiene
l'aumento/decremento veloce automatico. Quando si
è vicini al valore desiderato, completare la
regolazione con singole pressioni.
- premere il pulsanteSET
con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l'impostazione,
procedere come segue:
- premere il pulsanteSET
con pressione breve, il
display visualizza in modo lampeggiante (On);
- premere il pulsante
, il display visualizza in
modo lampeggiante (Off );
- premere il pulsanteSET
con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
22
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Regolazione orologio (Hour)
Questa funzione permette la regolazione
dell'orologio.
Per effettuare la regolazione, procedere come segue:
- premendo il pulsanteSET
con pressione
breve, il display visualizza in modo lampeggiante le
"ore";
- premere il pulsante
oppureper effettuare
la regolazione;
- premendo il pulsanteSET
con pressione breve
il display visualizza in modo lampeggiante i "minuti";
- premere il pulsante
oppureper effettuare
la regolazione;
- premere il pulsanteSET
con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione volume buzzer (bUZZ)
Questa funzione permette la regolazione del volume
della segnalazione acustica (buzzer) che accompagna
le visualizzazioni di avaria/avvertimento e le pressioni
dei pulsantiSET
,e.
Per impostare il volume desiderato, procedere come
segue:
- premere il pulsanteSET
con pressione breve, il
display visualizza le scritta (bUZZ);- premere il pulsante
oppureper selezionare
il livello di volume desiderato (regolazione possibile
su 8 livelli).
- premere il pulsanteSET
con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
Impostazione unità di misura (Unit)
Questa funzione permette la regolazione dell'unità di
misura.
Per effettuare la regolazione, procedere come segue:
- premere il pulsanteSET
con pressione breve,
il display visualizza le scritta (Unit) e l'unità di misura
precedentemente impostata (km) oppure (mi);
- premere il pulsante
oppureper selezionare
l'unità di misura desiderata.
- premere il pulsanteSET
con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
Attivazione/Disattivazione degli air bag lato
passeggero frontale e laterale protezione
toracica/pelvica (side bag) (Bag P)(per
versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare l'air
bag lato passeggero.
Procedere come segue fig. 18:
23
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

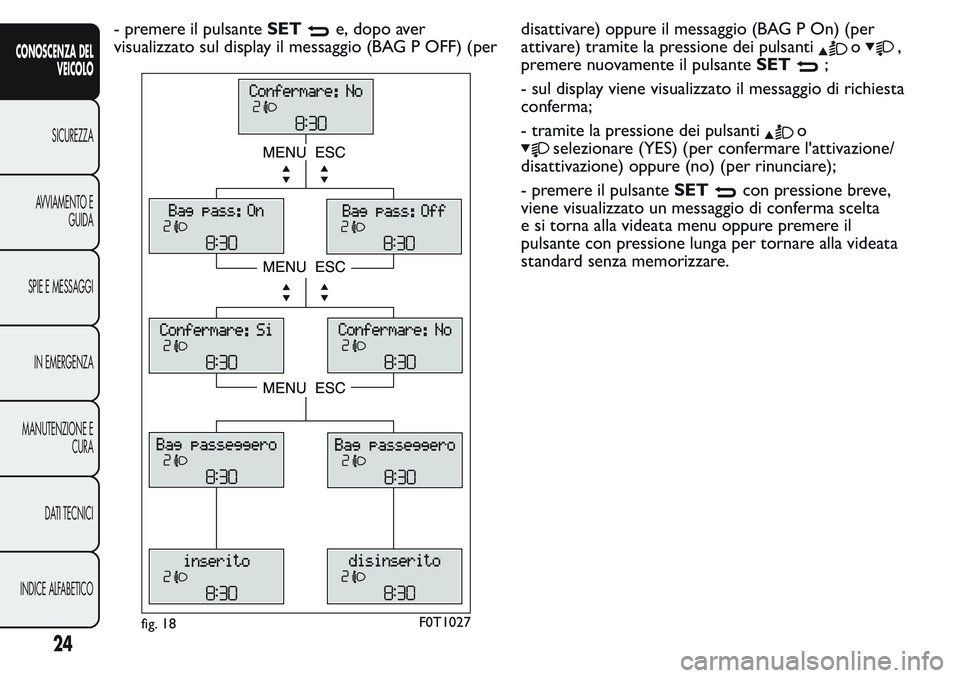

- premere il pulsanteSETe, dopo aver
visualizzato sul display il messaggio (BAG P OFF) (perdisattivare) oppure il messaggio (BAG P On) (per
attivare) tramite la pressione dei pulsanti
o,
premere nuovamente il pulsanteSET
;
- sul display viene visualizzato il messaggio di richiesta
conferma;
- tramite la pressione dei pulsanti
o
selezionare (YES) (per confermare l'attivazione/
disattivazione) oppure (no) (per rinunciare);
- premere il pulsanteSET
con pressione breve,
viene visualizzato un messaggio di conferma scelta
e si torna alla videata menu oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
fig. 18F0T1027
24
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISPLAY MULTIFUNZIONALE
Il veicolo può essere dotato di display multifunzionale
in grado di offrire informazioni utili all'utente, in
funzione di quanto precedentemente impostato
durante la guida del veicolo.
VIDEATA "STANDARD"
La videata standard è in grado di visualizzare le
seguenti indicazioni fig. 19:
AData.
BOdometro (visualizzazione chilometri, oppure
miglia, percorsi).
COra.
DTemperatura esterna (per versioni/mercati, dove
previsto) (per versioni Natural Power e versioni
Comfort-Matic dotate di sensore di temperatura
esterna, la visualizzazione è nel menù trip, vedi
"Trip computer").
EPosizione assetto fari (solo con luci anabbaglianti
inserite).
FIndicazione funzione START&STOP (per
versioni/mercati, dove previsto).
GGear Shift Indication (indicazione cambio marcia)
(per versioni/mercati, dove previsto).
NotaAll'apertura di una porta anteriore il display si
attiva visualizzando per alcuni secondi l'ora ed i
chilometri, oppure miglia, percorsi.
PULSANTI DI COMANDO
Per scorrere sulla videata e sulle relative
opzioni, verso l'alto o per incrementare il
valore visualizzato.
fig. 19F0T0421fig. 20F0T0500
25
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta
desiderata.
Pressione lunga per ritornare alla videata standard.
Per scorrere sulla videata e sulle relative
opzioni, verso il basso o per decrementare il
valore visualizzato.
NotaI pulsanti
eattivano funzioni diverse a
seconda delle seguenti situazioni:
Regolazione assetto fari
- con luci anabbaglianti inserite, premere i pulsanti
oppureper la regolazione assetto fari.
Menu di setup
- all'interno del menù permettono lo scorrimento
verso l'alto o verso il basso;
- durante le operazioni di impostazione permettono
l'incremento o il decremento.
26
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
SET
