FIAT FIORINO 2017 Libretto Uso Manutenzione (in Italian)

SPECCHI RETROVISORI
SPECCHIO INTERNO
(per versioni/mercati, dove previsto)
È provvisto di un dispositivo antinfortunistico che lo
fa sganciare in caso di contatto violento con il
passeggero.
Azionando la leva A fig. 39 è possibile regolare lo
specchio su due diverse posizioni: normale od
antiabbagliante.
SPECCHI ESTERNI
Ripiegamento manuale specchio
In caso di necessità (per esempio quando l'ingombro
dello specchio crea difficoltà in un passaggio stretto)
è possibile ripiegare gli specchi spostandoli dalla
posizione A fig. 40 alla posizione B.
ATTENZIONE
Durante la marcia gli specchi devono
sempre essere in posizione A fig. 40.
ATTENZIONE
Gli specchi retrovisori esterni essendo
curvi alterano leggermente la percezione
della distanza.
Regolazione manuale
Dall'interno del veicolo agire sul dispositivo A fig. 41.
fig. 39F0T0027fig. 40F0T0042
47
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Regolazione elettrica
(per versioni/mercati, dove previsto)
La regolazione degli specchi esterni è consentita solo
con chiave di avviamento in posizione MAR.Procedere come segue:
selezionare mediante il deviatore A fig. 42 lo
specchio desiderato (destro o sinistro);
spostando il deviatore A in posizione B, ed agendo
su di esso, si effettua l'orientamento dello
specchio retrovisore esterno sinistro;
spostando il deviatore A in posizione D, ed
agendo su di esso, si effettua l'orientamento dello
specchio retrovisore esterno destro.
Terminata la regolazione, riposizionare il deviatore A
nella posizione intermedia di blocco C.
fig. 41F0T0194
fig. 42F0T0041
48
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

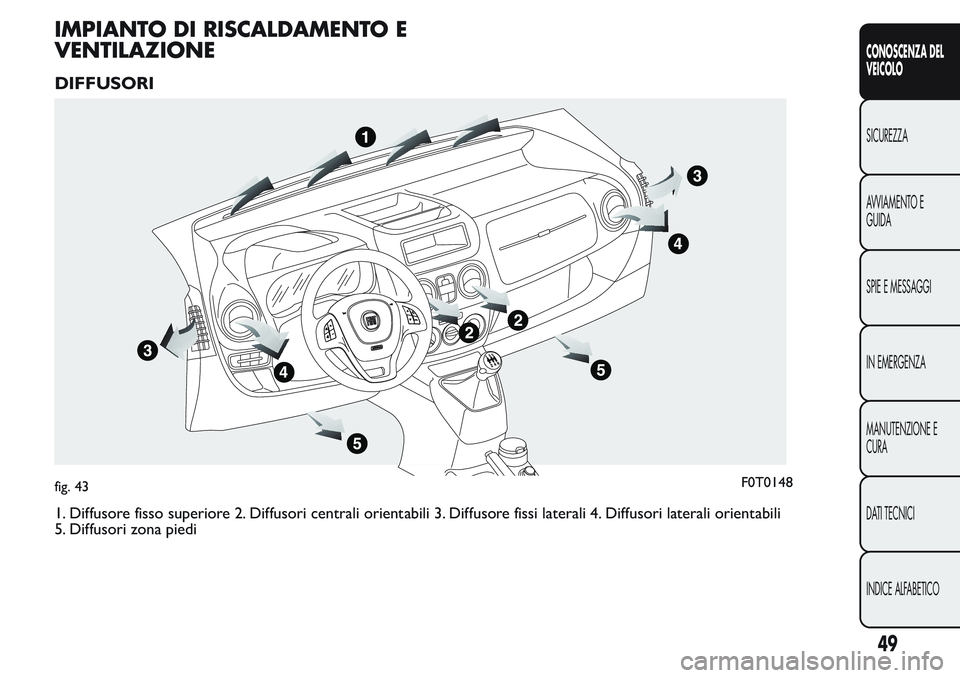

IMPIANTO DI RISCALDAMENTO E
VENTILAZIONE
DIFFUSORI
1. Diffusore fisso superiore 2. Diffusori centrali orientabili 3. Diffusore fissi laterali 4. Diffusori laterali orientabili
5. Diffusori zona piedi
fig. 43F0T0148
49
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DIFFUSORI CENTRALI E LATERALI
A Diffusore laterale orientabile fig. 44
B Diffusore fisso per vetri laterali fig. 44
C Diffusori centrali orientabili fig. 45Per utilizzare i diffusoriAeC,agire sul relativo
dispositivo in modo da poterli orientare nella
posizione desiderata.
fig. 44F0T0031
fig. 45F0T0030
50
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

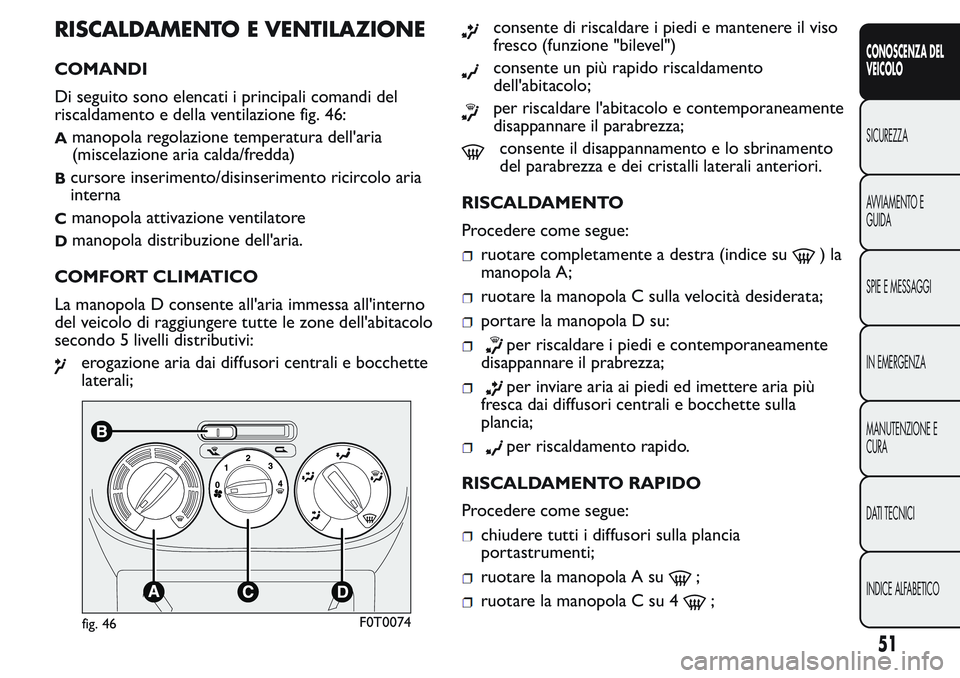

RISCALDAMENTO E VENTILAZIONE
COMANDI
Di seguito sono elencati i principali comandi del
riscaldamento e della ventilazione fig. 46:
Amanopola regolazione temperatura dell'aria
(miscelazione aria calda/fredda)
Bcursore inserimento/disinserimento ricircolo aria
interna
Cmanopola attivazione ventilatore
Dmanopola distribuzione dell'aria.
COMFORT CLIMATICO
La manopola D consente all'aria immessa all'interno
del veicolo di raggiungere tutte le zone dell'abitacolo
secondo 5 livelli distributivi:
erogazione aria dai diffusori centrali e bocchette
laterali;
consente di riscaldare i piedi e mantenere il viso
fresco (funzione "bilevel")
consente un più rapido riscaldamento
dell'abitacolo;
per riscaldare l'abitacolo e contemporaneamente
disappannare il parabrezza;
consente il disappannamento e lo sbrinamento
del parabrezza e dei cristalli laterali anteriori.
RISCALDAMENTO
Procedere come segue:
ruotare completamente a destra (indice su)la
manopola A;
ruotare la manopola C sulla velocità desiderata;
portare la manopola D su:
per riscaldare i piedi e contemporaneamente
disappannare il prabrezza;
per inviare aria ai piedi ed imettere aria più
fresca dai diffusori centrali e bocchette sulla
plancia;
per riscaldamento rapido.
RISCALDAMENTO RAPIDO
Procedere come segue:
chiudere tutti i diffusori sulla plancia
portastrumenti;
ruotare la manopola A su;
ruotare la manopola C su 4;
fig. 46F0T0074
51
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

ruotare la manopola D su.
DISAPPANNAMENTO/SBRINAMENTO
RAPIDO PARABREZZA E CRISTALLI
LATERALI ANTERIORI (funzione MAX-DEF)
Procedere come segue:
ruotare la manopola A su;
ruotare la manopola C su 4;
ruotare la manopola D su;
portare il cursore B su.
A disappannamento/sbrinamento avvenuto agire sui
comandi di normale utilizzo per ripristinare le
condizioni di comfort desiderate.
Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di
forti differenze di temperatura tra interno ed esterno
abitacolo, si consiglia di effettuare la seguente
manovra preventiva di antiappannamento dei cristalli:
portare il cursore B su;
ruotare la manopola A su;
ruotare la manopola C su 2 ;
ruotare la manopola D sucon possibilità di
passaggio in posizione
nel caso non si noti
appannamento dei cristalli.REGOLAZIONE VELOCITÀ VENTILATORE
Per ottenere una buona ventilazione dell'abitacolo,
procedere come segue:
aprire completamente i diffusori d'aria centrali e le
bocchette laterali;
ruotare la manopola A sul settore blu;
portare il cursore B su;
ruotare la manopola C sulla velocità desiderata;
ruotare la manopola D su;
ATTIVAZIONE RICIRCOLO ARIA INTERNA
Portare il cursore B in posizione
.
È consigliabile inserire il ricircolo aria interna durante
le soste in colonna od in galleria per evitare
l'immissione di aria esterna inquinata.
Evitare di utilizzare in modo prolungato tale
funzione, specialmente con più persone a bordo
veicolo, in modo da prevenire la possibilità di
appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in
base alla modalità di funzionamento selezionata
("riscaldamento" o "raffreddamento"), un più rapido
raggiungimento delle condizioni desiderate.
L'inserimento del ricircolo aria interna è sconsigliato
in caso di giornate piovose/fredde per evitare la
possibilità di appannamento dei cristalli.
52
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 47 per attivare questa
funzione. L'avvenuto inserimento è segnalato
dall'accensione del led sul pulsante stesso.
Per escludere la funzione, premere nuovamente il
pulsante
.
AVVERTENZA Non applicare adesivi sulla parte
interna del cristallo posteriore in corrispondenza dei
filamenti del lunotto termico per evitare di
danneggiarlo.RISCALDATORE SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Questo dispositivo permette un più rapido
riscaldamento dell'abitacolo in condizioni climatiche
fredde e temperatura liquido raffreddamento motore
basse.
Il riscaldatore addizionale viene attivato in maniera
automatica avviando il motore, ruotando la
manopola A sull'ultimo settore rosso e azionando il
ventilatore (manopola C) almeno in prima velocità.
Lo spegnimento del riscaldatore avviene
automaticamente quando vengono raggiunte le
condizioni di comfort.
AVVERTENZA L'accensione del riscaldatore è
interdetta se la tensione della batteria non è
sufficiente.
fig. 47F0T0048
53
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

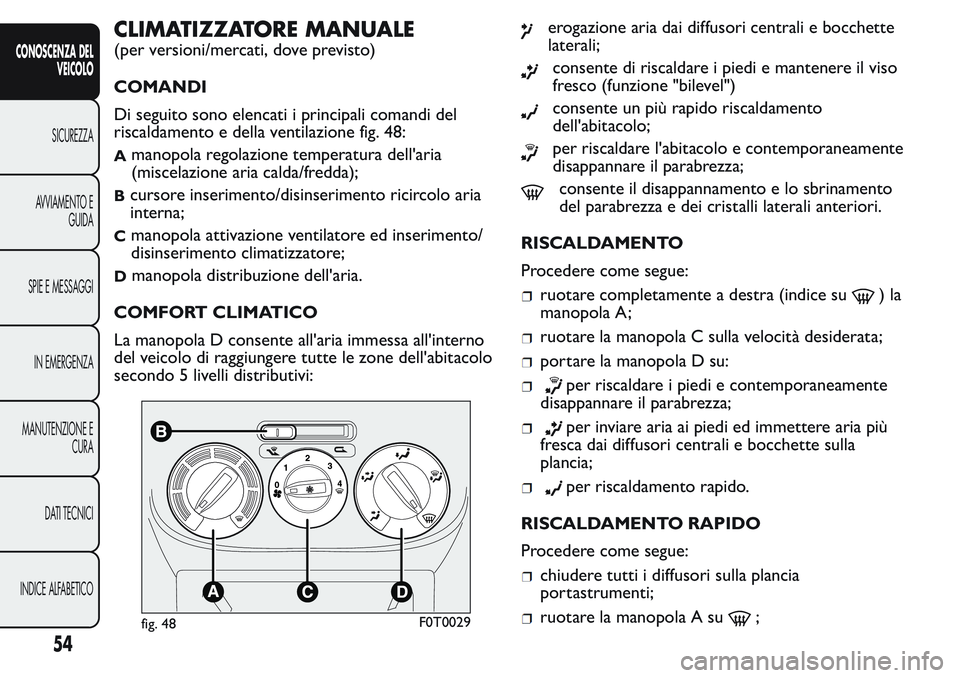

CLIMATIZZATORE MANUALE
(per versioni/mercati, dove previsto)
COMANDI
Di seguito sono elencati i principali comandi del
riscaldamento e della ventilazione fig. 48:
Amanopola regolazione temperatura dell'aria
(miscelazione aria calda/fredda);
Bcursore inserimento/disinserimento ricircolo aria
interna;
Cmanopola attivazione ventilatore ed inserimento/
disinserimento climatizzatore;
Dmanopola distribuzione dell'aria.
COMFORT CLIMATICO
La manopola D consente all'aria immessa all'interno
del veicolo di raggiungere tutte le zone dell'abitacolo
secondo 5 livelli distributivi:
erogazione aria dai diffusori centrali e bocchette
laterali;
consente di riscaldare i piedi e mantenere il viso
fresco (funzione "bilevel")
consente un più rapido riscaldamento
dell'abitacolo;
per riscaldare l'abitacolo e contemporaneamente
disappannare il parabrezza;
consente il disappannamento e lo sbrinamento
del parabrezza e dei cristalli laterali anteriori.
RISCALDAMENTO
Procedere come segue:
ruotare completamente a destra (indice su)la
manopola A;
ruotare la manopola C sulla velocità desiderata;
portare la manopola D su:
per riscaldare i piedi e contemporaneamente
disappannare il parabrezza;
per inviare aria ai piedi ed immettere aria più
fresca dai diffusori centrali e bocchette sulla
plancia;
per riscaldamento rapido.
RISCALDAMENTO RAPIDO
Procedere come segue:
chiudere tutti i diffusori sulla plancia
portastrumenti;
ruotare la manopola A su;fig. 48F0T0029
54
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

ruotare la manopola C su 4;
ruotare la manopola D su.
DISAPPANNAMENTO/SBRINAMENTO
RAPIDO PARABREZZA E CRISTALLI
LATERALI ANTERIORI (funzione MAX-DEF)
Procedere come segue:
ruotare la manopola A su;
ruotare la manopola C su 4;
ruotare la manopola D su;
portare il cursore B su.
A disappannamento/sbrinamento avvenuto agire sui
comandi di normale utilizzo per ripristinare le
condizioni di comfort desiderate.
AVVERTENZA Il climatizzatore è molto utile per
accelerare il disappannamento, perché deumidifica
l'aria. Regolare i comandi come precedentemente
descritto ed inserire il climatizzatore premendo
la manopola C.
Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di
forti differenze di temperatura tra interno ed esterno
abitacolo, si consiglia di effettuare la seguente
manovra preventiva di antiappannamento dei cristalli:
portare il cursore B su;
ruotare la manopola A su;
ruotare la manopola C su 2;
ruotare la manopola D sucon possibilità di
passaggio in posizione
nel caso non si noti
appannamento dei cristalli.
REGOLAZIONE VELOCITÀ VENTILATORE
Per ottenere una buona ventilazione dell'abitacolo,
procedere come segue:
aprire completamente i diffusori d'aria centrali e le
bocchette laterali;
ruotare la manopola A sul settore blu;
portare il cursore B su;
ruotare la manopola C sulla velocità desiderata;
ruotare la manopola D su.
ATTIVAZIONE RICIRCOLO ARIA INTERNA
Portare il cursore B in posizione
.
È consigliabile inserire il ricircolo aria interna durante
le soste in colonna od in galleria per evitare
l'immissione di aria esterna inquinata.
Evitare di utilizzare in modo prolungato tale
funzione, specialmente con più persone a bordo
veicolo, in modo da prevenire la possibilità di
appannamento dei cristalli.
55
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

AVVERTENZA AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzionamento
selezionata ("riscaldamento" o "raffreddamento"), un
più rapido raggiungimento delle condizioni
desiderate. L'inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/fredde per
evitare la possibilità di appannamento dei cristalli.
CLIMATIZZAZIONE (raffreddamento)
Procedere come segue:
ruotare la manopola A sul settore blu;
ruotare la manopola C su 4;
portare il cursore B su;
ruotare la manopola D su;
premere la manopola C.
Regolazione raffreddamento
Procedere come segue:
portare il cursore B su;
ruotare la manopola A verso destra per
aumentare la temperatura;
ruotare la manopola C verso sinistra per diminuire
la velocità del ventilatore.DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 49 per attivare questa
funzione. L'avvenuto inserimento è segnalato
dall'accensione del led sul pulsante stesso.
Per escludere la funzione, premere nuovamente il
pulsante
.
AVVERTENZA Non applicare adesivi sulla parte
interna del cristallo posteriore in corrispondenza dei
filamenti del lunotto termico per evitare di
danneggiarlo.
fig. 49F0T0048
56
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
