FIAT FIORINO 2017 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2017, Model line: FIORINO, Model: FIAT FIORINO 2017Pages: 264, velikost PDF: 5.94 MB
Page 21 of 264
Toto chování je zcela v pořádku a nemusí vzbuzovat
obavy, protože se může projevit např. při zapnutí
klimatizace nebo elektrického ventilátoru. V těchto
případech slouží změny otáček pro zachování baterie
v nabitém stavu.

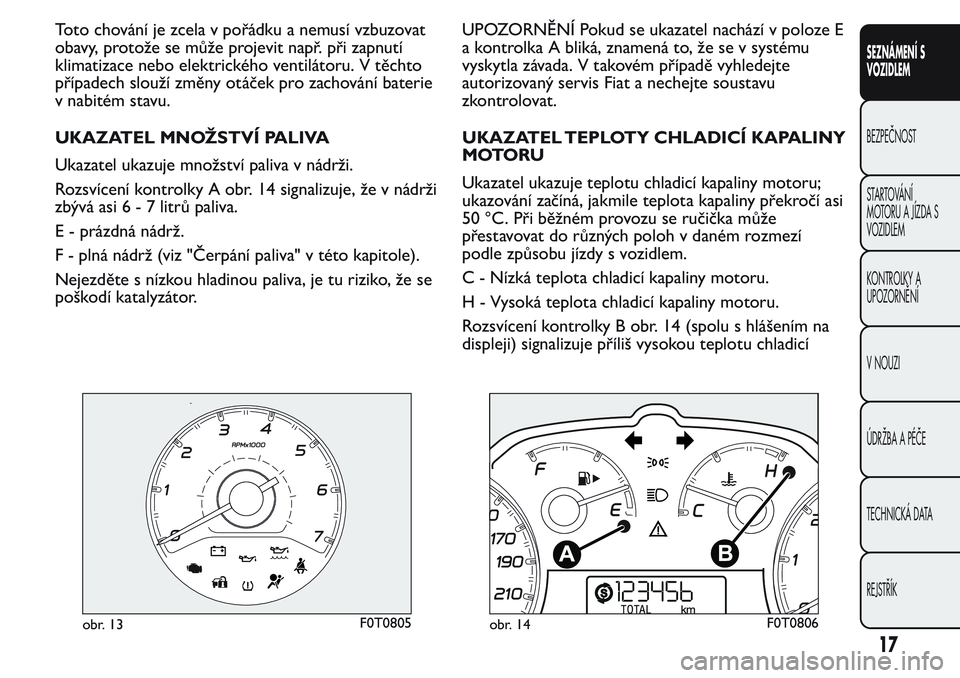

UKAZATEL MNOŽSTVÍ PALIVA
Ukazatel ukazuje množství paliva v nádrži.
Rozsvícení kontrolky A obr. 14 signalizuje, že v nádrži
zbýváasi6-7litrů paliva.
E - prázdná nádrž.
F - plná nádrž (viz "Čerpání paliva" v této kapitole).
Nejezděte s nízkou hladinou paliva, je tu riziko, že se
poškodí katalyzátor.UPOZORNĚNÍ Pokud se ukazatel nachází v poloze E
a kontrolka A bliká, znamená to, že se v systému
vyskytla závada. V takovém případě vyhledejte
autorizovaný servis Fiat a nechejte soustavu
zkontrolovat.
UKAZATEL TEPLOTY CHLADICÍ KAPALINY
MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru;
ukazování začíná, jakmile teplota kapaliny překročí asi
50 °C. Při běžném provozu se ručička může
přestavovat do různých poloh v daném rozmezí
podle způsobu jízdy s vozidlem.
C - Nízká teplota chladicí kapaliny motoru.
H - Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B obr. 14 (spolu s hlášením na
displeji) signalizuje příliš vysokou teplotu chladicí
obr. 13F0T0805obr. 14F0T0806
17
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 22 of 264
kapaliny. V takovém případě zastavte motor a obraťte
se na autorizovaný servis Fiat.
Pokud se ručka teploměru chladicí
kapaliny dostane do červené zóny,
okamžitě vypněte motor a obraťte se na
autorizovaný servis Fiat .

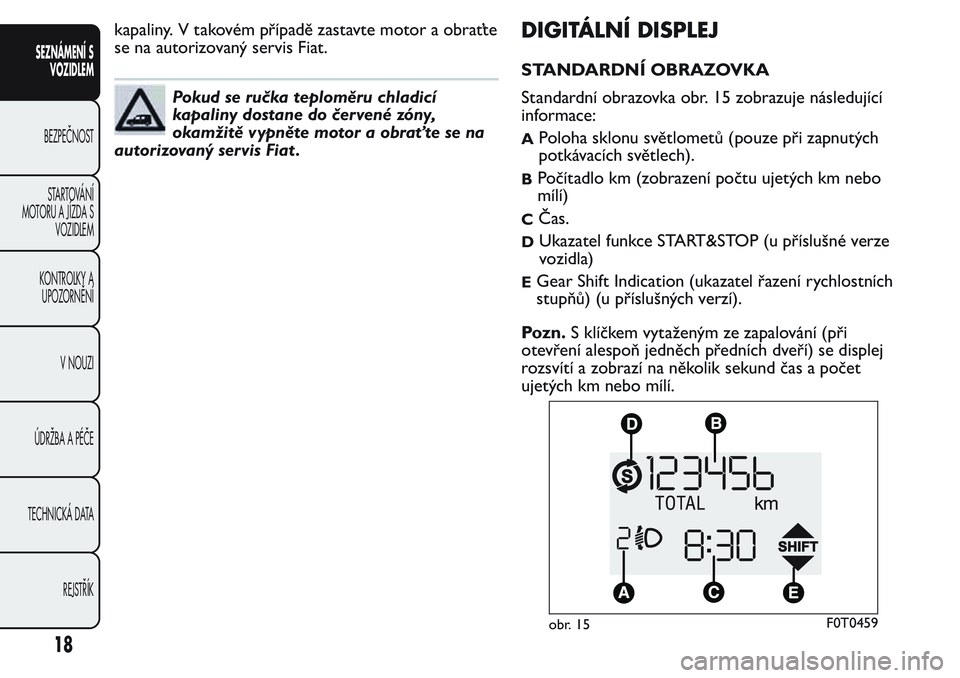

DIGITÁLNÍ DISPLEJ
STANDARDNÍ OBRAZOVKA
Standardní obrazovka obr. 15 zobrazuje následující
informace:
APoloha sklonu světlometů (pouze při zapnutých
potkávacích světlech).
BPočítadlo km (zobrazení počtu ujetých km nebo
mílí)
CČas.
DUkazatel funkce START&STOP (u příslušné verze
vozidla)
EGear Shift Indication (ukazatel řazení rychlostních
stupňů) (u příslušných verzí).
Pozn.S klíčkem vytaženým ze zapalování (při
otevření alespoň jedněch předních dveří) se displej
rozsvítí a zobrazí na několik sekund čas a počet
ujetých km nebo mílí.
obr. 15F0T0459
18
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 23 of 264

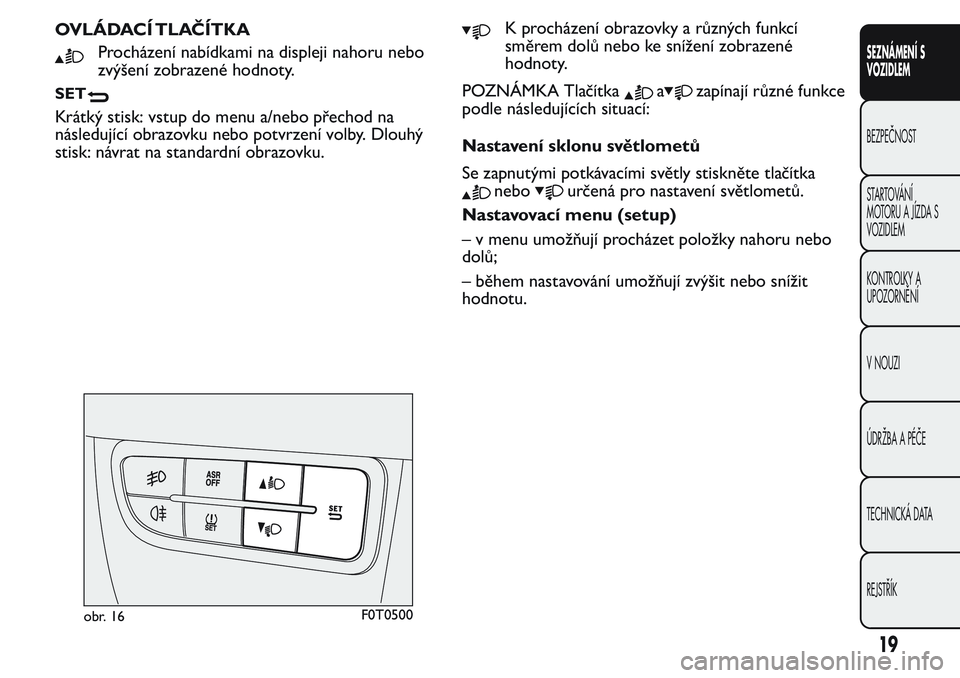

OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.
SET
Krátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby. Dlouhý
stisk: návrat na standardní obrazovku.
K procházení obrazovky a různých funkcí
směrem dolů nebo ke snížení zobrazené
hodnoty.
POZNÁMKA Tlačítka
azapínají různé funkce
podle následujících situací:
Nastavení sklonu světlometů
Se zapnutými potkávacími světly stiskněte tlačítka
nebourčená pro nastavení světlometů.
Nastavovací menu(setup)
– v menu umožňují procházet položky nahoru nebo
dolů;
– během nastavování umožňují zvýšit nebo snížit
hodnotu.
obr. 16F0T0500
19
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 24 of 264

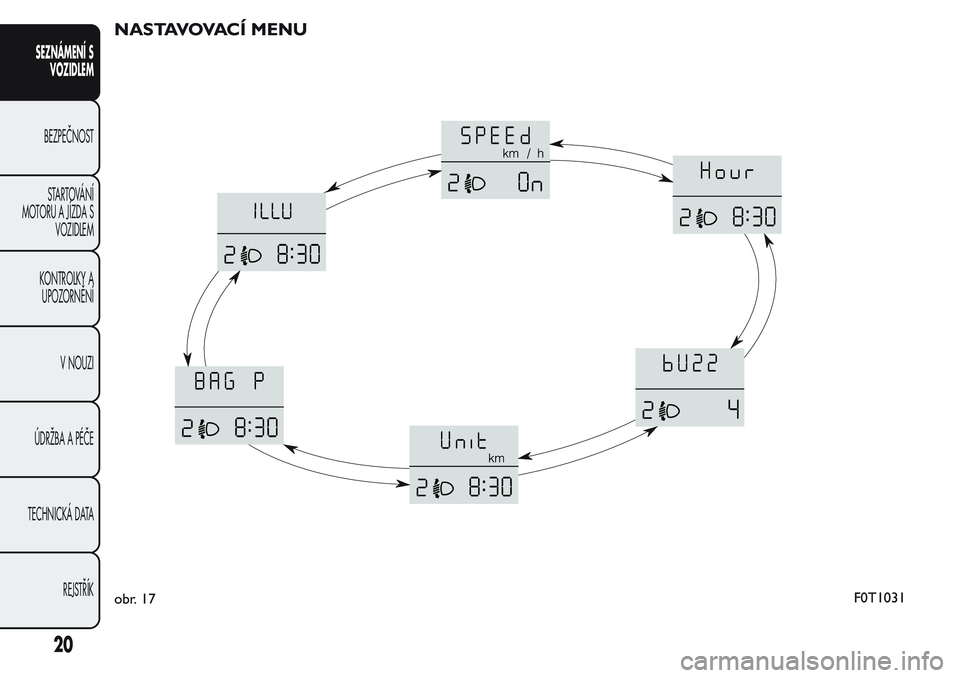

NASTAVOVACÍ MENU
obr. 17F0T1031
20
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 25 of 264

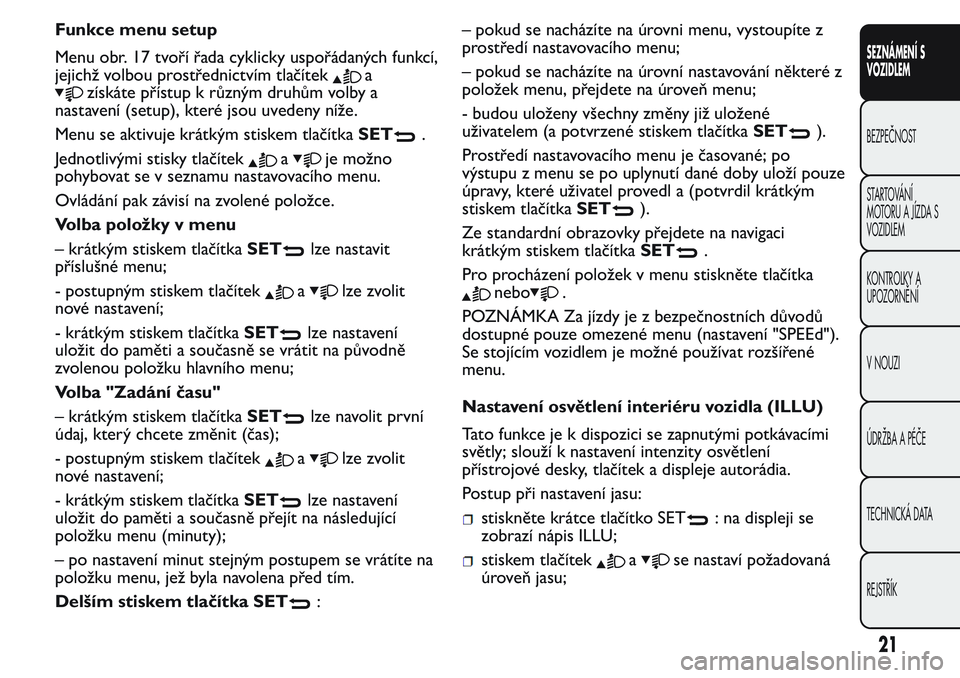

Funkce menu setup
Menu obr. 17 tvoří řada cyklicky uspořádaných funkcí,
jejichž volbou prostřednictvím tlačítek
a
získáte přístup k různým druhům volby a
nastavení (setup), které jsou uvedeny níže.
Menu se aktivuje krátkým stiskem tlačítkaSET
.
Jednotlivými stisky tlačítek
aje možno
pohybovat se v seznamu nastavovacího menu.
Ovládání pak závisí na zvolené položce.
Volba položky v menu
– krátkým stiskem tlačítkaSET
lze nastavit
příslušné menu;
- postupným stiskem tlačítek
alze zvolit
nové nastavení;
- krátkým stiskem tlačítkaSET
lze nastavení
uložit do paměti a současně se vrátit na původně
zvolenou položku hlavního menu;
Volba "Zadání času"
– krátkým stiskem tlačítkaSET
lze navolit první
údaj, který chcete změnit (čas);
- postupným stiskem tlačítek
alze zvolit
nové nastavení;
- krátkým stiskem tlačítkaSET
lze nastavení
uložit do paměti a současně přejít na následující
položku menu (minuty);
– po nastavení minut stejným postupem se vrátíte na
položku menu, jež byla navolena před tím.
Delším stiskem tlačítka SET
:– pokud se nacházíte na úrovni menu, vystoupíte z
prostředí nastavovacího menu;
– pokud se nacházíte na úrovní nastavování některé z
položek menu, přejdete na úroveň menu;
- budou uloženy všechny změny již uložené
uživatelem (a potvrzené stiskem tlačítkaSET
).
Prostředí nastavovacího menu je časované; po
výstupu z menu se po uplynutí dané doby uloží pouze
úpravy, které uživatel provedl a (potvrdil krátkým
stiskem tlačítkaSET
).
Ze standardní obrazovky přejdete na navigaci
krátkým stiskem tlačítkaSET
.
Pro procházení položek v menu stiskněte tlačítka
nebo.
POZNÁMKA Za jízdy je z bezpečnostních důvodů
dostupné pouze omezené menu (nastavení "SPEEd").
Se stojícím vozidlem je možné používat rozšířené
menu.
Nastavení osvětlení interiéru vozidla (ILLU)
Tato funkce je k dispozici se zapnutými potkávacími
světly; slouží k nastavení intenzity osvětlení
přístrojové desky, tlačítek a displeje autorádia.
Postup při nastavení jasu:
stiskněte krátce tlačítko SET: na displeji se
zobrazí nápis ILLU;
stiskem tlačítekase nastaví požadovaná
úroveň jasu;
21
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 26 of 264
krátkým stiskem tlačítka SETse vrátíte na
obrazovku s menu; delším stiskem tlačítka se
vrátíte na standardní obrazovku bez uložení dat.

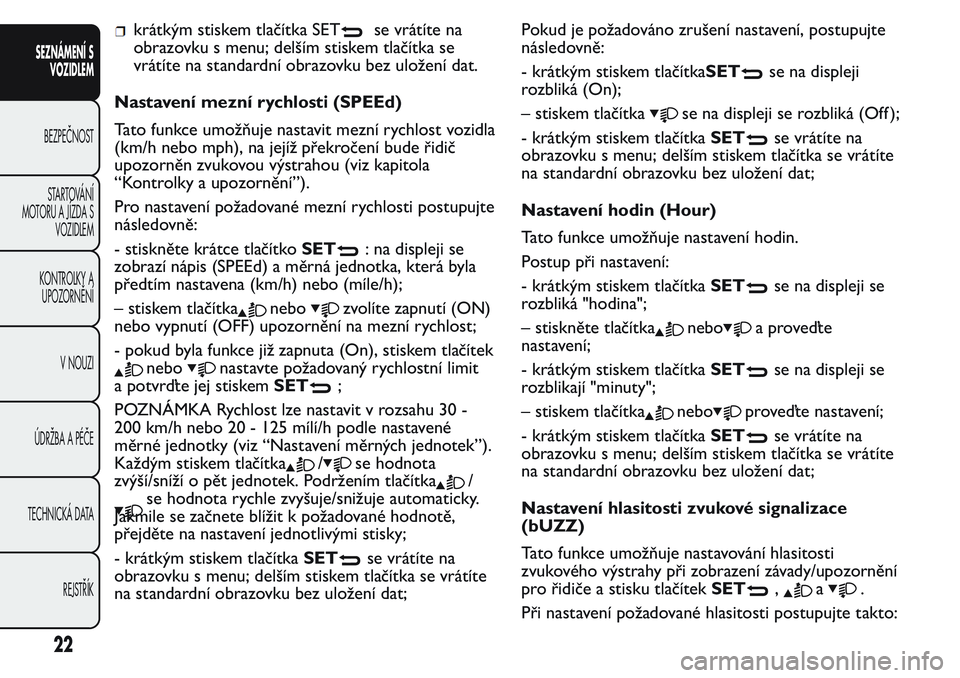

Nastavení mezní rychlosti (SPEEd)
Tato funkce umožňuje nastavit mezní rychlost vozidla
(km/h nebo mph), na jejíž překročení bude řidič
upozorněn zvukovou výstrahou (viz kapitola
“Kontrolky a upozornění”).
Pro nastavení požadované mezní rychlosti postupujte
následovně:
- stiskněte krátce tlačítkoSET
: na displeji se
zobrazí nápis (SPEEd) a měrná jednotka, která byla
předtím nastavena (km/h) nebo (míle/h);
– stiskem tlačítka
nebozvolíte zapnutí (ON)
nebo vypnutí (OFF) upozornění na mezní rychlost;
- pokud byla funkce již zapnuta (On), stiskem tlačítek
nebonastavte požadovaný rychlostní limit
a potvrďte jej stiskemSET
;
POZNÁMKA Rychlost lze nastavit v rozsahu 30 -
200 km/h nebo 20 - 125 mílí/h podle nastavené
měrné jednotky (viz “Nastavení měrných jednotek”).
Každým stiskem tlačítka
/se hodnota
zvýší/sníží o pět jednotek. Podržením tlačítka
/
se hodnota rychle zvyšuje/snižuje automaticky.
Jakmile se začnete blížit k požadované hodnotě,
přejděte na nastavení jednotlivými stisky;
- krátkým stiskem tlačítkaSET
se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte
na standardní obrazovku bez uložení dat;Pokud je požadováno zrušení nastavení, postupujte
následovně:
- krátkým stiskem tlačítkaSET
se na displeji
rozbliká (On);
– stiskem tlačítka
se na displeji se rozbliká (Off );
- krátkým stiskem tlačítkaSET
se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte
na standardní obrazovku bez uložení dat;
Nastavení hodin (Hour)
Tato funkce umožňuje nastavení hodin.
Postup při nastavení:
- krátkým stiskem tlačítkaSET
se na displeji se
rozbliká "hodina";
– stiskněte tlačítka
neboa proveďte
nastavení;
- krátkým stiskem tlačítkaSET
se na displeji se
rozblikají "minuty";
– stiskem tlačítka
neboproveďte nastavení;
- krátkým stiskem tlačítkaSET
se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte
na standardní obrazovku bez uložení dat;
Nastavení hlasitosti zvukové signalizace
(bUZZ)
Tato funkce umožňuje nastavování hlasitosti
zvukového výstrahy při zobrazení závady/upozornění
pro řidiče a stisku tlačítekSET
,a.
Při nastavení požadované hlasitosti postupujte takto:
22
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 27 of 264
– stiskněte krátce tlačítkoSET:, na displeji se
zobrazí (bUZZ);
- stiskněte tlačítko
nebopro volbu
požadované úrovně hlasitosti (k dispozici máte 8
úrovní).
- krátkým stiskem tlačítkaSET
se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte
na standardní obrazovku bez uložení dat;
Nastavení měrné jednotky (Unit)
Tato funkce umožňuje nastavit měrnou jednotku.
Postup při nastavení:
- krátkým stiskem tlačítkaSET
se na displeji se
zobrazí nápis (Unit) a přednastavená měrná jednotka
(km) nebo (mi);
- stiskněte tlačítko
neboa zvolte
požadovanou měrnou jednotku;
- krátkým stiskem tlačítkaSET
se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte
na standardní obrazovku bez uložení dat;

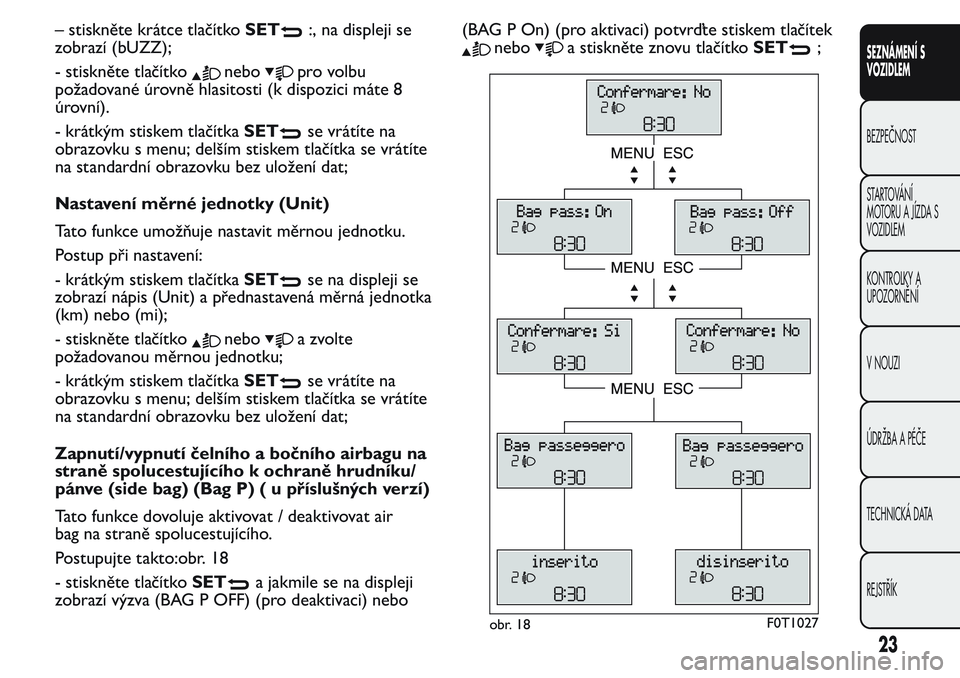

Zapnutí/vypnutí čelního a bočního airbagu na
straně spolucestujícího k ochraně hrudníku/
pánve (side bag) (Bag P) ( u příslušných verzí)
Tato funkce dovoluje aktivovat / deaktivovat air
bag na straně spolucestujícího.
Postupujte takto:obr. 18
- stiskněte tlačítkoSET
a jakmile se na displeji
zobrazí výzva (BAG P OFF) (pro deaktivaci) nebo(BAG P On) (pro aktivaci) potvrďte stiskem tlačítek
neboa stiskněte znovu tlačítkoSET;
obr. 18F0T1027
23
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 28 of 264
- na displeji se zobrazí výzva k potvrzení;
- stiskem tlačítka
nebozvolte (YES) (pro
potvrzení aktivace/deaktivace) nebo (NO) (pro
zamítnutí);
- krátkým stiskem tlačítkaSET
se zobrazí
potvrzovací zpráva a vrátíte se na obrazovku s menu
nebo delším stiskem tlačítka se vrátíte na standardní
obrazovku bez uložení.

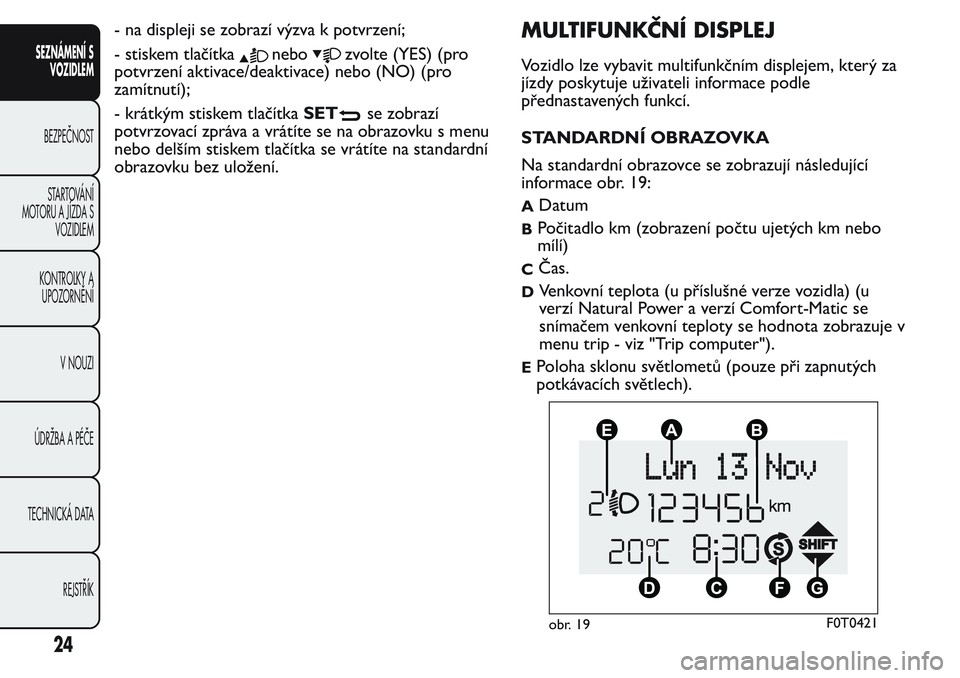

MULTIFUNKČNÍ DISPLEJ
Vozidlo lze vybavit multifunkčním displejem, který za
jízdy poskytuje uživateli informace podle
přednastavených funkcí.
STANDARDNÍ OBRAZOVKA
Na standardní obrazovce se zobrazují následující
informace obr. 19:
ADatum
BPočitadlo km (zobrazení počtu ujetých km nebo
mílí)
CČas.
DVenkovní teplota (u příslušné verze vozidla) (u
verzí Natural Power a verzí Comfort-Matic se
snímačem venkovní teploty se hodnota zobrazuje v
menu trip - viz "Trip computer").
EPoloha sklonu světlometů (pouze při zapnutých
potkávacích světlech).
obr. 19F0T0421
24
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 29 of 264

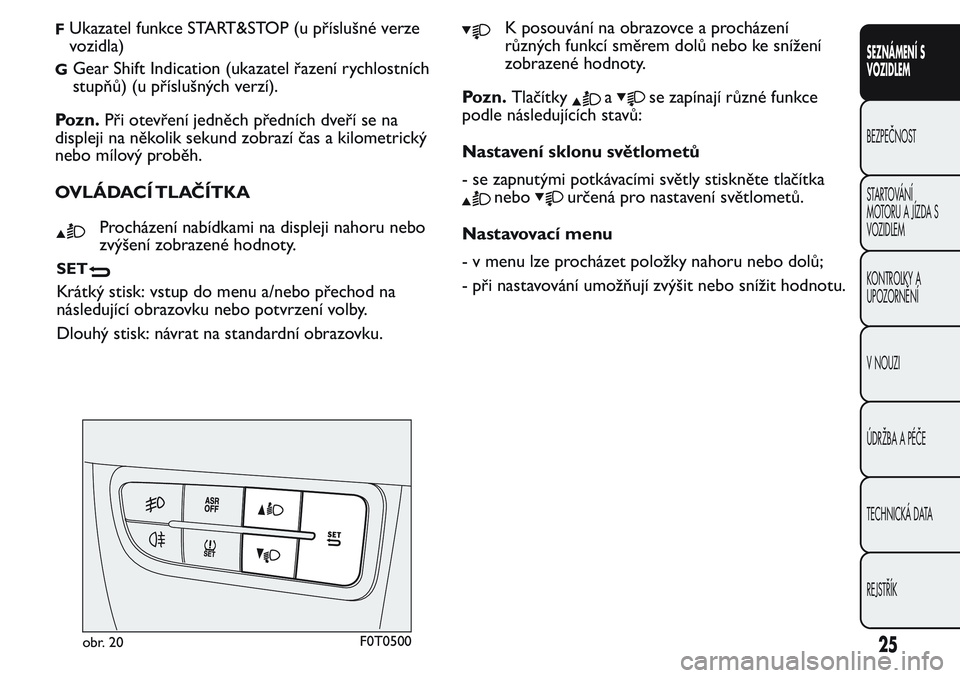

FUkazatel funkce START&STOP (u příslušné verze
vozidla)
GGear Shift Indication (ukazatel řazení rychlostních
stupňů) (u příslušných verzí).
Pozn.Při otevření jedněch předních dveří se na
displeji na několik sekund zobrazí čas a kilometrický
nebo mílový proběh.
OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.
SET
Krátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
K posouvání na obrazovce a procházení
různých funkcí směrem dolů nebo ke snížení
zobrazené hodnoty.
Pozn.Tlačítky
ase zapínají různé funkce
podle následujících stavů:
Nastavení sklonu světlometů
- se zapnutými potkávacími světly stiskněte tlačítka
nebourčená pro nastavení světlometů.
Nastavovací menu
- v menu lze procházet položky nahoru nebo dolů;
- při nastavování umožňují zvýšit nebo snížit hodnotu.
obr. 20F0T050025
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 30 of 264

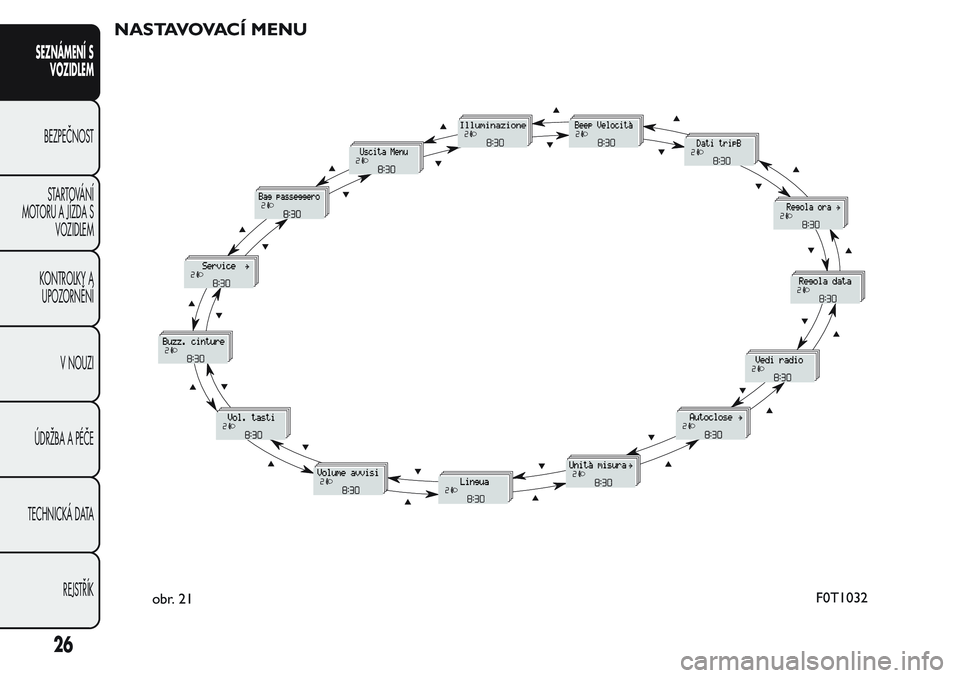

NASTAVOVACÍ MENU
obr. 21F0T1032
26
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
